高考物理热光源传感器电学黑箱实验专题一
高三物理实验题(附答案)

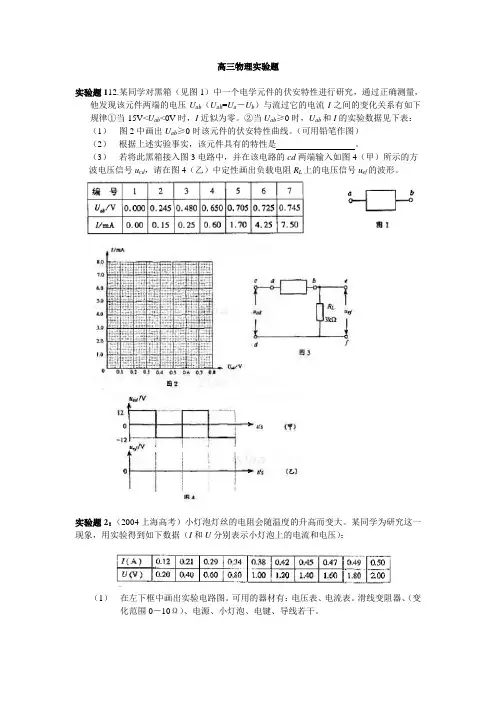

高三物理实验题实验题112.某同学对黑箱（见图1）中一个电学元件的伏安特性进行研究，通过正确测量，他发现该元件两端的电压U ab（U ab=U a－U b）与流过它的电流I之间的变化关系有如下规律①当-15V<U ab<0V时，I近似为零。
②当U ab≥0时，U ab和I的实验数据见下表：（1）图2中画出U ab≥0时该元件的伏安特性曲线。
（可用铅笔作图）（2）根据上述实验事实，该元件具有的特性是。
（3）若将此黑箱接入图3电路中，并在该电路的cd两端输入如图4（甲）所示的方波电压信号u cd，请在图4（乙）中定性画出负载电阻R L上的电压信号u ef的波形。
实验题2：（2004上海高考）小灯泡灯丝的电阻会随温度的升高而变大。
某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：（1）在左下框中画出实验电路图。
可用的器材有：电压表、电流表。
滑线变阻器、（变化范围0－10Ω）、电源、小灯泡、电键、导线若干。
（2）在右图中画出小灯泡的U-I曲线。
（3）如果第15题实验中测得电动势是1.5V，内阻是2.0Ω。
问：将本题中的小灯泡接在该电池两端，小灯泡的实际功率是多少？（简要写出求解过程；若需作图，可直接画在第（2）小题的方格图中）实验题3：（广东2004）图中R为已知电阻，R x为待测电阻，K1为单刀单掷开关，K2为单刀双掷开关，V为电压表（内阻极大），（E为电源（内阻不可忽略）。
现用图中电路测量电动势ε及电阻R x。
（1）写出操作步骤：（2）由R及测得的量，可得ε= ，R x= 。
实验题4：（天津2004）现有一块59C2型的小量程电流表G（表头），满偏电流为50μA，内阻约为80Ω～85Ω，把它改装成1mA，10mA的两量程电流表。
可供选择的器材有：滑动变阻器R1，最大阻值20Ω；滑动变阻器R2，最大阻值100kΩ；电阻箱R‘，最大阻值9999Ω；定值电阻R0，阻值1kΩ；电池E1，电动势1.5V；电池E2，电动势3V；电池E3，电动势4.5V；（所有电池内阻均不计）标准电流表A，满偏电流1.5mA；单刀单掷开关S1和S2，单刀双掷开关S3,电阻丝及导线若干。
高考物理热光源传感器电学黑箱实验专题一

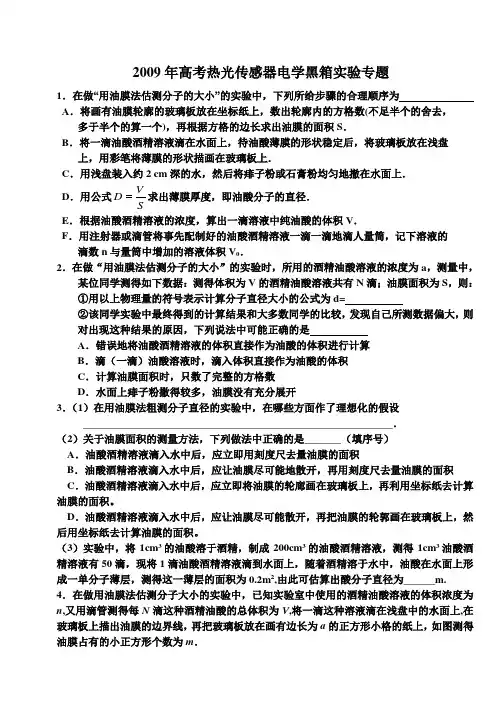

2009年高考热光传感器电学黑箱实验专题1．在做“用油膜法估测分子的大小”的实验中，下列所给步骤的合理顺序为A ．将画有油膜轮廓的玻璃板放在坐标纸上，数出轮廓内的方格数(不足半个的舍去，多于半个的算一个)，再根据方格的边长求出油膜的面积S ．B ．将一滴油酸酒精溶液滴在水面上，待油酸薄膜的形状稳定后，将玻璃板放在浅盘 上，用彩笔将薄膜的形状描画在玻璃板上．C ．用浅盘装入约2 cm 深的水，然后将痱子粉或石膏粉均匀地撤在水面上．D ．用公式SV D 求出薄膜厚度，即油酸分子的直径． E ．根据油酸酒精溶液的浓度，算出一滴溶液中纯油酸的体积V ．F ．用注射器或滴管将事先配制好的油酸酒精溶液一滴一滴地滴人量筒，记下溶液的 滴数n 与量筒中增加的溶液体积V 0．2．在做“用油膜法估测分子的大小”的实验时，所用的酒精油酸溶液的浓度为a ，测量中，某位同学测得如下数据：测得体积为V 的酒精油酸溶液共有N 滴；油膜面积为S ，则： ①用以上物理量的符号表示计算分子直径大小的公式为d=②该同学实验中最终得到的计算结果和大多数同学的比较，发现自己所测数据偏大，则对出现这种结果的原因，下列说法中可能正确的是A ．错误地将油酸酒精溶液的体积直接作为油酸的体积进行计算B ．滴（一滴）油酸溶液时，滴入体积直接作为油酸的体积C ．计算油膜面积时，只数了完整的方格数D ．水面上痱子粉撒得较多，油膜没有充分展开3．（1）在用油膜法粗测分子直径的实验中，在哪些方面作了理想化的假设___________________________________________________________．（2）关于油膜面积的测量方法，下列做法中正确的是_______（填序号）A ．油酸酒精溶液滴入水中后，应立即用刻度尺去量油膜的面积B ．油酸酒精溶液滴入水中后，应让油膜尽可能地散开，再用刻度尺去量油膜的面积C ．油酸酒精溶液滴入水中后，应立即将油膜的轮廊画在玻璃板上，再利用坐标纸去计算油膜的面积。
高考物理复习 考点16 电学实验

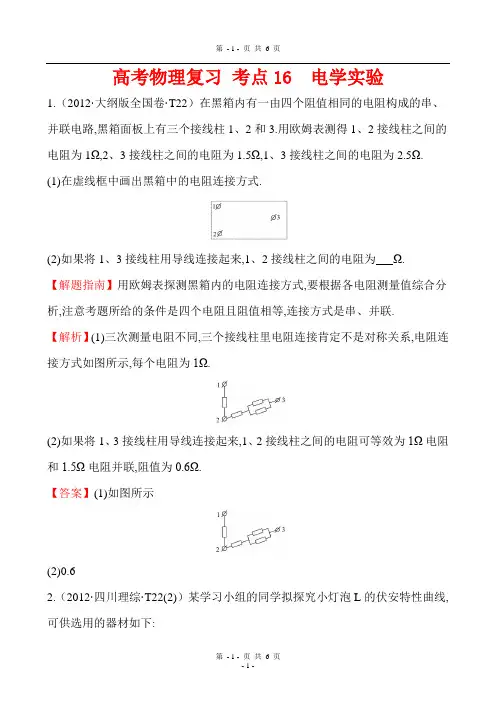

高考物理复习考点16 电学实验1.（2012·大纲版全国卷·T22）在黑箱内有一由四个阻值相同的电阻构成的串、并联电路,黑箱面板上有三个接线柱1、2和3.用欧姆表测得1、2接线柱之间的电阻为1Ω,2、3接线柱之间的电阻为1.5Ω,1、3接线柱之间的电阻为2.5Ω. (1)在虚线框中画出黑箱中的电阻连接方式.(2)如果将1、3接线柱用导线连接起来,1、2接线柱之间的电阻为Ω.【解题指南】用欧姆表探测黑箱内的电阻连接方式,要根据各电阻测量值综合分析,注意考题所给的条件是四个电阻且阻值相等,连接方式是串、并联.【解析】(1)三次测量电阻不同,三个接线柱里电阻连接肯定不是对称关系,电阻连接方式如图所示,每个电阻为1Ω.(2)如果将1、3接线柱用导线连接起来,1、2接线柱之间的电阻可等效为1Ω电阻和1.5Ω电阻并联,阻值为0.6Ω.【答案】(1)如图所示(2)0.62.（2012·四川理综·T22(2)）某学习小组的同学拟探究小灯泡L的伏安特性曲线,可供选用的器材如下:小灯泡L,规格“4.0 V0.7 A”;电流表A1,量程3 A,内阻约为0.1Ω;电流表A2,量程0.6 A,内阻r2=0.2Ω;电压表V,量程3V,内阻r V=9kΩ标准电阻R1,阻值1Ω;标准电阻R2,阻值3kΩ;滑动变阻器R,阻值范围0~10Ω;学生电源E,电动势6V,内阻不计;开关S及导线若干.①甲同学设计了如图甲所示的电路来进行测量,当通过L的电流为0.46 A时,电压表的示数如图乙所示,此时L的电阻为Ω.②乙同学又设计了如图丙所示的电路来进行测量,电压表指针指在最大刻度时,加在L上的电压值是V.③学习小组认为要想更准确地描绘出L完整的伏安特性曲线,需要重新设计电路.请你在乙同学的基础上利用所供器材,在图丁所示的虚线框内补画出实验电路图,并在图上标明所选器材代号.【解题指南】解答本题时可按以下思路分析：【解析】①由题意可知电压表的满偏电压为3.0V ，则图示电压为2.3V ，所以L 的电阻为 2.350.46U R I ==Ω=Ω ②由题意可知电压表的满偏电压为3.0V ，则通过电压表的电流为1 3.0190003V U I A mA R ===，此时通过定值电阻R 2电流也是13I mA =，则定值电阻R 2两端的电压为2213000 1.03U IR mA V ==⨯Ω=，所以灯泡L 两端的电压为12 4.0U U U V =+= ③灯泡L 的电阻为 4.0 5.70.7U R I ==Ω=Ω，远小于电压表的内阻，所以用电压表的外接法来进行实验；由于灯泡L 的额定电流为0.7A ，大于电流表A 2的满偏电流，所以要对电流表A 2进行改装，给表头并联一个小电阻R 1可以改装为大量程的电流表，改装电流表的量程为10.72g gg I R I I A R =+=，符合要求，方框内的电路图如下：【答案】：①5 ②4 ③ 见解析3.（2012·重庆理综·T22⑵）某中学生课外科技活动小组利用铜片、锌片和家乡盛产的柑橘制作了果汁电池,他们测量这种电池的电动势E 和内阻r,并探究电极间距对E 和r 的影响.实验器材如图所示.属伏安法测电阻类问题 发现超两表量程 属电压表、电流表改装问题①测量E和r的实验方案为:调节滑动变阻器,改变电源两端的电压U和流过电源的电流I,依据公式,利用测量数据作出U-I图象,得出E和r.②将电压表视为理想表,要求避免电流表分压作用对测量结果的影响,请在题图中用笔画线代替导线连接电路.③实验中依次减小铜片与锌片的间距,分别得到相应果汁电池的U-I图象如图中(a)、(b)、(c)、(d)所示,由此可知:在该实验中,随电极间距的减小,电源电动势(选填“增大”、“减小”或“不变”)，电源内阻(选填“增大”、“减小”或“不变”).曲线(c)对应的电源电动势E=V,内阻r=Ω,当外电路总电阻为2500Ω时,该电源的输出功率P=mW.(均保留三位有效数字)【解题指南】解答本题需要把握以下两点:(1)伏安法测量电源电动势和内电阻的原理.(2)电源的U-I图象斜率、纵轴截距的物理意义.【解析】①根据闭合电路的欧姆定律可知，电源路端电压U、电源电动式E、电流以及内电阻r这几个物理量之间的关系是IrE=.U-②为了避免电流的分压作用，电流表应该外接，也就是说，电压表要并联在电源两端.③U-I 图像纵轴截距表示，从图像上看，纵轴截距没有变化，因此电源的电动势不变．从图像上看，（a ）（b ）、（c ）、（d ）的斜率依次增大，所以电源内电阻增大.对于图线（c ），纵轴截距0.975V ，斜率478Ω，所以电源电动势0.975V ，内电阻478Ω．外电阻Ω=2500R 时，电路电流30.975100.3272500478E I mA mA R r ==⨯=++，电源输出功率mW mW R I P 268.02500327.022=⨯==【答案】:①U=E-Ir ②如图③不变 增大 0.975 478 0.2684.（2012·上海单科·T27）在练习使用多用表的实验中（1）某同学连接的电路如图所示.①若旋转选择开关，使其尖端对准直流电流档，此时测得的是通过____________的电流；②若断开电路中的电键，旋转选择开关使其尖端对准欧姆档，此时测得的是____________的阻值；③若旋转选择开关，使其尖端对准直流电压档，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是____________两端的电压.（2）（单选）在使用多用表的欧姆档测量电阻时，若（）（A）双手捏住两表笔金属杆，测量值将偏大（B）测量时发现指针偏离中央刻度过大，则必需减小倍率，重新调零后再进行测量（C）选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25Ω（D）欧姆表内的电池使用时间太长，虽能完成调零，但测量值将略偏大【解题指南】本题考查多用电表的使用，解答的关键是掌握多用电表的使用方法及使用过程中应注意的事项【解析】（1）○1根据电路结构，电表测得的是流过滑动变阻器R1的电流○2断开电键时，R1和R2串联，故电表测得的是R1和R2的串联电阻的阻值○3闭合电键后若把滑片滑至最左端，则R1电阻为零，此时电表测得的是R2的电压或电源的路端电压（2）选D.双手握住金属杆时，测得的是人体和待测电阻的并联阻值，因此测量值偏小，选项A错；测量时若指针偏离中央刻度过大，说明被测电阻阻值偏大，则必须增大倍率，重新调零后再进行测量，选项B错；欧姆表的刻度线并不均匀，刻度线20与30的正中间的数值应小于25，但是乘以10以后测量值小于250Ω大于25Ω，选项C错；欧姆表内的电池使用时间过长，则电池的内阻变大，电动势变小，即使调零后，测量值也会偏大，选项D对.【答案】（1）①R1②R1和R2串联③R2（或电源）(2)D。
2012年高考物理实验专题系列《传感器》

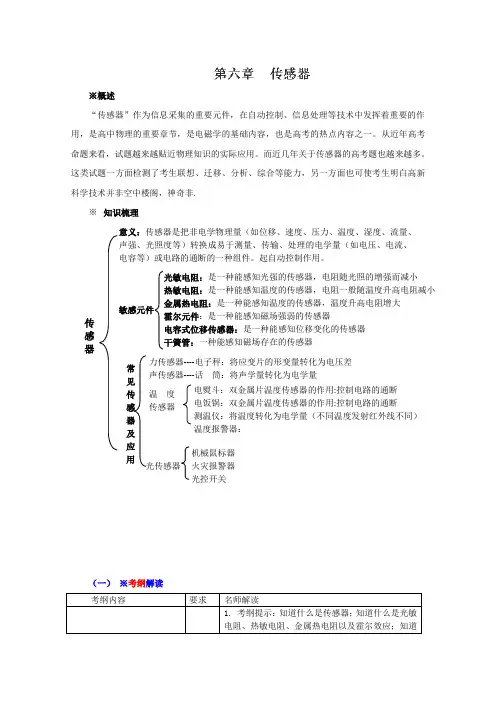

※概述“传感器”作为信息采集的重要元件，在自动控制、信息处理等技术中发挥着重要的作用，是高中物理的重要章节，是电磁学的基础内容，也是高考的热点内容之一。
从近年高考命题来看，试题越来越贴近物理知识的实际应用。
而近几年关于传感器的高考题也越来越多。
这类试题一方面检测了考生联想、迁移、分析、综合等能力，另一方面也可使考生明白高新科学技术并非空中楼阁，神奇非.※ 知识梳理（一） ※考纲解读传感器温 度 传感器意义：传感器是把非电学物理量（如位移、速度、压力、温度、湿度、流量、声强、光照度等）转换成易于测量、传输、处理的电学量（如电压、电流、电容等）或电路的通断的一种组件。
起自动控制作用。
机械鼠标器火灾报警器光控开关光传感器 敏感元件光敏电阻：是一种能感知光强的传感器，电阻随光照的增强而减小 热敏电阻：是一种能感知温度的传感器，电阻一般随温度升高电阻减小 金属热电阻：是一种能感知温度的传感器，温度升高电阻增大霍尔元件：是一种能感知磁场强弱的传感器电容式位移传感器：是一种能感知位移变化的传感器 干簧管：一种能感知磁场存在的传感器 常见传感器及应用力传感器----电子秤：将应变片的形变量转化为电压差 声传感器----话 筒：将声学量转化为电学量 电熨斗：双金属片温度传感器的作用:控制电路的通断 电饭锅：双金属片温度传感器的作用:控制电路的通断测温仪：将温度转化为电学量（不同温度发射红外线不同） 温度报警器：（二）基础巩固1．传感器是把物理量（如位移、速度、压力、温度、湿度、流量、声强、光照度等）转换成易于测量、传输、处理的量（如电压、电流、电容等）或电路的通断的一种组件。
起自动控制作用。
2．力电传感器主要是利用敏感元件和变阻器把学信号（位移、速度、加速度等）转化为学信号（电压、电流等）的仪器。
3．热电传感器是利用电阻的阻值会随温度的变化而变化的原理制成的，如各种家用电器（空调、冰箱、热水器、饮水机、电饭煲等）的控制、火警报警器、恒温箱等。
2025年高考物理一轮总复习(提升版)实验十五传感器的简单应用
高中总复习·物理(提升版)
1
2
解析：由题图（a）可知，当满足 ＝ 时，即Rt＝3
3
t
kΩ时φa＝
φb ，此时由题图（b）可知温度为25 ℃，即恒温箱内的稳定温度为
25 ℃；恒温箱内的电热丝加热时Rt的取值范围为Rt＞3 kΩ。
高中总复习·物理(提升版)
（2）有一种由PTC元件做成的加热器，它产生的焦耳热功率PR随温
簧，S为一对触头，A、B、C、D为四个接线柱。工作时，应
将
C、D （选填“A、B”或“C、D”）接照明电路。
b.请用笔画线代替导线连接图（d）中的实物图。
答案：b.见解析图2
高中总复习·物理(提升版)
c.已知控制电路电源电动势为3 V，内阻很小可忽略，电磁铁线
圈电阻R'＝20 Ω，电流超过50 mA时可吸合衔铁。如果要求光照
度t变化的图像如图（c）所示。该加热器向周围散热的功率为
PQ＝k（t－t0），其中t为加热器的温度，t0为室温（本题中取20
℃），k＝0.1 W/℃。
①当PR＝PQ时加热器的温度即可保持稳定，则该加热器工作的
稳定温度为
68～72均可 ℃；
②某次工作中，该加热器从室温升高至稳定温度的过程中，下
列温度变化过程用时最短的是
（1）先用欧姆表“×100”挡粗测RF的阻值，示数如图（b）所示，对
应的读数是
Ω；
（2）适当调节R1、R2、R3，使电压传感器示数为0，此时，RF的阻值
为
（用R1、R2、R3表示）；
高中总复习·物理(提升版)
（3）依次将0.5 g的标准砝码加载到压力传感器上（压力传感器上所
受压力大小等于砝码重力大小），读出电压传感器示数U，所测
2020高三物理一轮复习 10.8 实验：用多用电表探索黑箱内的电学元件、传感器的简单应用练习题
1．用多用电表测直流电压和直流电流时，已知红表笔插入正插孔，则()A．测电压时，电流从红表笔流入多用电表，测电流时，电流从红表笔流出多用电表B．测电压时，电流从红表笔流入多用电表，测电流时，电流从红表笔流入多用电表C．测电压时，电流从红表笔流出多用电表，测电流时，电流从红表笔流出多用电表D．测电压时，电流从红表笔流出多用电表，测电流时，电流从红表笔流入多用电表【答案】 B2．某同学用欧姆表测电阻，选择开关置于×10挡时，表针停在右图所示的位置上，为了使读数更精确些，对于重新选择量程的以下做法，正确的是()A．读出读数乘10倍即可B．换×100 Ω挡C．换×1 kΩ挡D．换×1 Ω挡【答案】 D3．下面哪些技术涉及到传感器的应用()A．宾馆的自动门B．工厂、电站的静电除尘C．家用电饭煲的跳闸和保温D．声控开关【解析】宾馆的自动门采用了光电传感器，故选项A对；家用电饭煲的跳闸和保温采用了热电传感器，故选项C对；声控开关采用了声电传感器，故选项D对．【答案】ACD4．在测定热敏电阻的特性实验中，正确的操作和结论是()A．用欧姆表测电阻时，为了接触良好，应双手紧捏住表针和热敏电阻的两个接触处B．实验结果表明，实验室提供的热敏电阻的阻值是随温度的升高而升高的C．实验结果表明，实验室提供的热敏电阻的阻值是随温度的升高而降低的D．实验结果表明，实验室提供的热敏电阻的阻值随温度的升高而不变【解析】对选项A，双手紧捏住表针和热敏电阻的两个接触处，测的是人体电阻和热敏电阻的并联值，故选项A错；热敏电阻的阻值是随温度的升高而降低的，故选项C对、选项B、D错．【答案】 C5．(2009年高考天津理综)右图为一简单欧姆表原理示意图，其中电流表的满偏电流I g＝300 μA，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色．按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x＝________kΩ.若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将________(填“变大”、“变小”或“不变”)．【解析】欧姆表中的电流方向是红进黑出．根据题中电源极向可知与A相连的表笔应是红色．由闭合电路欧姆定律可得E＝I g2(R g＋R＋R x＋r)，又有E＝I g(R g＋R＋r)，联立得R x＝EI g＝5 kΩ.由此推理可知E变小后接入电路的R x值也变小，故测量结果比原结果大．【答案】红5变大6．(2009年高考全国卷Ⅰ)如图所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明________可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．________________________________________________________________________.【解析】(1)当连接点1、2已接好时，电路中已有电压存在，故需用电压挡来检测电路．当连接点1、2同时断开时，电路中没有电源提供电压，要检测电路故障，只有通过测各段电路的电阻是否异常，故采用欧姆挡．(2)当电路中两点间有电压时，这表明在此两点之外的电路与电源两极是连通的．当测出两点间电压等于电源电压而又确定电路故障是断路引起时，就可以确定断路位置在此两点之间．【答案】(1)电压欧姆(2)开关或连接点5、6(3)①调到欧姆挡；②将红黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻．如果电阻无穷大，表明小灯泡有故障．7．用多用电表进行了几次测量，指针分别处于a、b的位置，如下图所示．若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中．【答案】8．(2009年高考全国卷Ⅱ)某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：(1) 检查多用电表的机械零点．(2) 将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3) 将红、黑表笔____，进行欧姆调零．(4) 测反向电阻时，将____表笔接二极管正极，将____表笔接二极管负极，读出电表示数．(5) 为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6) 测量完成后，将选择开关拨向________位置．【解析】多用电表作为欧姆表使用时，除进行机械调零外，还要继续欧姆调零，因为欧姆调零的含义是所测得电阻阻值为零，故步骤(3)中可将红、黑表笔短接；多用电表作为欧姆表使用时，电表的内部有一个电源，且红表笔(插入“＋”插孔)与电池负极相连；黑表笔(插入“－”插孔)与电池正极相连，所以步骤(4)要测二极管的反向电阻时，应将红表笔接二极管的正极，将黑表笔接二极管的负极；因为欧姆表的表盘的刻度是不均匀的，越向左刻度越密，测量值越不准确，所以，在步骤(5)中应让电表指针尽量指向表盘的中央，测量完毕后，应拔出表笔，选择开关置于OFF挡位置．【答案】(3)短接(4)红黑(5)中央(6)OFF9．(2009年高考上海单科)(1)用多用表的欧姆挡测量阻值约为几十kΩ的电阻R x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在下面的横线上．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔根据下图所示指针位置，此被测电阻的阻值约为________Ω.(2)(多选题)下述关于用多用表欧姆挡测电阻的说法中正确的是()A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零【解析】(1)①使用欧姆表时，指针指在“中值”附近较为准确．②由图知，中值电阻为30 Ω，而被测电阻R x为几十千欧，故选用×1 k挡．③测量前必须调零．④实验完毕后，将选择开关拨至交流电压最高挡，故操作顺序应为：c、a、b、e.(2)指针偏角过大，说明电阻示数太小，即选用倍率过高，应换用倍率较小挡位，且重新调零，A正确．利用欧姆表测电阻时，因使用表内电源，故电阻不能在通路时测试，C正确．【答案】(1)c、a、b、e 30k(或30 000) (2)A、C。
高考物理二轮复习考点第十三章电学实验专题传感器的简单应用
专题13.7 传感器的简单应用1.（2020·江苏卷）某同学通过实验制作一个简易的温控装置，实验原理电路图如图1所示，继电器与热敏电阻R t、滑动变阻器R串联接在电源E两端，当继电器的电流超过15 mA时，衔铁被吸合，加热器停止加热，实现温控。
继电器的电阻约为20 Ω，热敏电阻的阻值R t与温度t的关系如下表所示（1）提供的实验器材有：电源E1（3 V，内阻不计）、电源E2（6 V，内阻不计）、滑动变阻器R1（0~200Ω）、滑动变阻器R2（0~500Ω）、热敏电阻R t，继电器、电阻箱（0~999.9 Ω）、开关S、导线若干。
为使该装置实现对30~80℃之间任一温度的控制，电源E应选用（选填“E1”或“E2”），滑动变阻器R应选用（选填“R1”或“R2”）。
（2）实验发现电路不工作。
某同学为排查电路故障，用多用电表测量各接点间的电压，则应将如图11-2图所示的选择开关旋至（选填“A”、“B”、“C”或“D”）（3）合上开关S，用调节好的多用电表进行排查，在题11-1图中，若只有b、c间断路，则应发现表笔接入a、b时指针（选填“偏转”或“不偏转”），接入a、c时指针（选填“偏转”或“不偏转”）。
（4）排除故障后，欲使衔铁在热敏电阻为50℃时被吸合，下列操作步骤正确顺序是。
（填写各步骤前的序号）①将热敏电阻接入电路②观察到继电器的衔铁被吸合③断开开关，将电阻箱从电路中移除④合上开关，调节滑动变阻器的阻值⑤断开开关，用电阻箱替换热敏电阻，将阻值调至108.1Ω【参考答案】（1）E2 R2（2）C （3）不偏转偏转（4）⑤④②③①（3）若只有b、c间断路，表笔接入a、b时，整个回路断路，电表指针不偏转。
表笔接入a、c时，电流流经电表，故指针偏转。
（4）当温度为50°时，热敏电阻阻值为R t=108.1Ω，断开开关，用电阻箱替换热敏电阻，将阻值调至108.1Ω，合上开关，调节滑动变阻器的阻值，观察到继电器的衔铁被吸合，断开开关，将电阻箱从电路中移除，将热敏电阻接入电路，即排除故障后，欲使衔铁在热敏电阻为50℃时被吸合，操作步骤正确顺序是⑤④②③①。
高考物理电学、光学、热学实验总复习(含习题)
高考物理实验总复习（电学、光学、热学部分）(附参考答案)一、实验仪器的读数高考要求会正确使用的电学仪器有：电流表、电压表、多用电表、滑动变阻器、电阻箱等等。
除了滑动变阻器以外，其它仪器都要求会正确读出数据。
读数的基本原则是：凡仪器最小刻度是10分度的，要求读到最小刻度后再往下估读一位（估读的这位是不可靠数字）；凡仪器最小刻度不是10分度的，只要求读到最小刻度所在的这一位，不再往下估读。
电阻箱是按照各个数量级上指针的对应数值读数的，指针必须指向某一个确定的数值，不能在两个数值之间，因此不再向下估读。
例1．右图是电压表的刻度盘。
若当时使用的是该表的0-3V 量程，那么电压表读数为多少？若当时使用的是该表的0-15V 量程，那么电压表度数又为多少？解：0-3V 量程最小刻度是0.1V ，是10分度的，因此要向下估读一位，读1.15V （由于最后一位是估读的，有偶然误差，读成1.14V-1.16V 之间都算正确）。
0-15V 量程最小刻度为0.5V ，不是10分度的，因此只要求读到0.1V 这一位，所以读5.7V （5.6V-5.8V 之间都算正确）。
例2．电阻箱示意图如右，试读出当时电阻箱的阻值。
解：阻值为84580.2Ω。
（电阻箱面板上有6个旋钮，每个旋钮上方都标有倍率。
将每个旋钮的指针所指的数值（都为整数）乘以各自的倍率，从最高位到低位依次读出来，就得到这时电阻箱的实际阻值。
注意图中最左边的两个黑点是表示的是接线柱。
） 二、电流表、电压表内部结构常用电流表和电压表都是由小量程的电流表G （即表头）改装而成的。
电流表头G 的电阻R g 叫表头内阻。
指针偏转到最大刻度时对应的电流I g 叫满偏电流；与之对应的电压U g 叫满偏电压，U g =I g R g 。
将电流表头G 改装为电压表，要串联一只大电阻实现分压；将电流表头G 改装为电流表，要并联一只小电阻实现分流。
例3．现有一只内阻为R g =25Ω，量程为I g =3.0mA 的电流表。
2025年高考物理 传感器 小练(含解析)
2025年高考物理传感器小练一、单选题（本大题共5小题）1．如图所示，图甲为热敏电阻的R t-图像，图乙为用此热敏电阻R和继电器组成的一个简单恒温箱温控电路，继电器的电阻为100Ω。
当线圈的电流大于或等于20mA时，继电器的衔铁被吸合。
为继电器线圈供电的电池的电动势E=，内阻可以不计。
图中的“电源”是恒温箱加热器的电源．如果要使恒温9.0V箱内的温度保持在100℃，则（）A．应该把恒温箱内的加热器接在A、B端，R'的阻值为260ΩB．应该把恒温箱内的加热器接在C、D端，R'的阻值为260ΩC．应该把恒温箱内的加热器接在A、B端，R'的阻值为300ΩD．应该把恒温箱内的加热器接在C、D端，R'的阻值为300Ω2．为了打击酒驾行为，交警常用酒精浓度检测仪对驾驶员进行酒精测试，如图甲是一款酒精浓度检测仪的简化电路，其电源电动势与内阻保持不变，0R为定值电阻，R为气敏电阻，其阻值随酒精浓度c成反比关系如图乙所示。
当驾驶员呼c=时，刚好达到酒驾标准；当驾驶员呼出气体酒精出气体中酒精浓度120mg/mLc=时，则刚好达到醉驾标准。
根据以上信息，下列判断正确的浓度为280mg/mL是（）A．当测试者呼出的气体中酒精浓度越低，电源的总功率越大B．当测试者呼出的气体中酒精浓度越低，电压表示数与电流表示数比值越小C．呼出气体中酒精的浓度为2c时，电路中电流等于呼出气体中酒精的浓度为c时电路中电流的4倍1D．呼出气体中酒精的浓度为2c时，电路中电流小于呼出气体中酒精的浓度为c时电路中电流的4倍13．嫦娥六号采用了大量的传感器。
某金属热电阻和热敏电阻的阻值R随温度T 变化的关系图像如图所示，下列说法中正确的是（）A．金属热电阻不可用来做电阻温度计B．金属热电阻在温度上升时导电能力增强C．热敏电阻的阻值随温度的变化不明显D．它们都能够把温度这个热学量转换为电阻这个电学量4．图甲为某厂商生产的电容式电子体重计，其内部电路简化图如图乙所示，称重时，人站在体重计面板上，使平行板上层膜片电极在压力作用下向下移动，则下列说法正确的是（）A．上层膜片下移过程中，电流表有从b到a的电流B．上层膜片下移过程中，电容器的电容增大，上、下极板间的电压增大C．上层膜片下移过程中，电容器的电容增大，所带电荷量减小D．上层膜片稳定后，电容器上、下极板均不带电荷5．如图是某液面高度测量仪内部的原理图，该仪器通过电容器电容的变化来检测容器内液面高低，容器中的导电液体和导电芯柱分别是电容器的两个电极，芯柱外面套有绝缘管作为电介质，电容器的这两个电极分别用导线与一个线圈的两端相连，组成LC振荡电路。
08-12年物理高考试题分项__电学实验
2008-2012年物理高考试题分项专题电学实验2012年高考物理试题分类汇编：电学实验(2012全国理综).（6分）在黑箱内有一由四个阻值相同的电阻构成的串并联电路，黑箱面板上有三个接线柱1、2、3.用欧姆表测得1、2接线柱之间的电阻为1Ω，2、3接线柱之间的电阻为Ω，1、3接线柱之间的电阻为Ω。
（1）在虚线框中画出黑箱中的电阻连接方式；（2）如果将1、3接线柱用导线连接起来，1、2接线柱之间的电阻为______Ω。
【解析与答案】（1）如下图（2）两电阻并联为6.0。
（2012广东卷）某同学测量一个圆柱体的电阻率，需要测量圆柱体的尺寸和电阻。
①分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图15（a）和图15（b）所示，长度为_____cm，直径为_____mm。
②按图15（c）链接电路后，实验操作如下：（a）将滑动变阻器R1的阻值置于最_____处（填“大”或“小”）；将S2拨向接点1，闭合S1，调节R1，使电流表示数为I0；（b）将电阻箱R2的阻值调至最______（填“大”或“小”）；将S2拨向接点2；保持R1不变，调节R2，使电流表示数仍为I0，此时R2阻值为1280Ω；③由此可知，圆柱体的电阻为_____Ω。
答案：（1）①②（a）大（b）大③1280(2012全国新课标).（10分）图中虚线框内存在一沿水平方向、且与纸面垂直的匀强磁场。
现通过测量通电导线在磁场中所受的安培力，来测量磁场的磁感应强度大小、并判定其方向。
所用部分器材已在图中给出，其中D为位于纸面内的U形金属框，其底边水平，两侧边竖直且等长；E为直流电源；R为电阻箱；○A为电流表；S为开关。
此外还有细沙、天平、米尺和若干轻质导线。
（1）在图中画线连接成实验电路图。
（2）完成下列主要实验步骤中的填空①按图接线。
②保持开关S断开，在托盘内加入适量细沙，使D处于平衡状态；然后用天平称出细沙质量m1。
③闭合开关S，调节R的值使电流大小适当，在托盘内重新加入适量细沙，使D________；然后读出___________________，并用天平称出____________。
2009年高考物理热光源传感器电学黑箱实验专题二
2009年高考热光源传感器电学黑箱实验专题 二1、如图23'-3，画有直角坐标系Oxy 的白纸位于水平桌面上，M 是放在白纸上的半圆形玻璃砖，其底面的圆心在坐标的原点，直边与x 轴重合，OA 是画在纸上的直线，P 1 、P 2为竖直地插在直线OA 上的两枚大头针，P 3 是竖直地插在纸上的第三枚大头针，α是直线OA 与y 轴正方向的夹角，β是直线OP 3与轴负方向的夹角，只要直线OA 画得合适，且P 3的位置取得正确，测得角α和β，便可求得玻璃的折射率。
某学生用上述方法测量玻璃的折射率，在他画出的直线OA 上竖直插上了两枚大头针P 1 、P 2，但在y<0的区域内，不管眼睛放在何处，都无法透过玻璃砖看到P 1 、P 2的像，他应该采取的措施是 _______________________________________ 。
若他已透过玻璃砖看到了P 1 、P 2的像，确定P 3位置的方法是______________________________________________________________若他已正确地测得了α、β的值，则玻璃的折射率n=_____________________________2．发光二极管是电器、仪器上作指示灯用的一种电子元件，正常使用时带“＋”号的一端要与电源正极相对（即让电流从元件带“＋”号的一端流入）．现要求用实验测出该元件两端的电压U 和通过的电流I ，并描绘出该元件的U －I 图线（伏安特性曲线）．（a ）在如图方框内画出实验电路图（要求二极管两端电压能在0～2.5Ｖ间变化）（b ）实验测得发光二极管 U －I 图象如图所示，若发光二极管的正常工作电压为2.0Ｖ，而电源是由内阻不计、电动势均为 1.5Ｖ的两节干电池串联而成，则应该串一个大小为 Ω的电阻才能使发光二极管正常工作．3．（图是运用运动传感器测定小车A 刹车时加速度大小的实验中的简易装置图.（1）若信号发射器向被测物体发出短暂的超声波脉冲，脉冲被运动的物体反射后又被信号发射器接收到，从而可以测量物体运动的一些物理量. 下列说法正确的是 .A ．超声波是一种电磁波B ．超声波是一种机械波（2）这组传感器所测量的物理量是 .（3）图是通过传感器、数据采集器，再经计算机所绘制的小车运动速度与时间关系v —t图线，根据图线中的数据可求出小车的加速度的大小a = m/s 2.4．黑箱中有一个理想二极管(正向电阻为零，反向电阻无穷大)，还有两个阻值均为1k Ω的电阻，它们与黑箱的接线柱1、2、3接成电路。
2020年高考物理 实验14用多用电表探索黑箱内的电学元
2020年高考物理实验14用多用电表探索黑箱内的电学元件、15传感器的简单应用练习1．(6分)(2020·全国Ⅱ)某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________位置．【解析】本题主要考查多用电表的使用，二极管的单向导电性，意在考查考生实验操作能力，分析实验现象的能力．多用电表作为欧姆表使用时，除进行机械调零外，还要进行欧姆调零，因为欧姆调零的含义是使所测得电阻阻值为零，故步骤(3)中可将红、黑表笔短接；多用电表作为欧姆表使用时，电表的内部有一个电源，且红表笔(插入“＋”插孔)与电池负极相连；黑表笔(插入“－”插孔)与电池正极相连，所以步骤(4)要测二极管的反向电阻时，应将红表笔接二极管的正极，将黑表笔接二极管的负极；因为欧姆表的表盘的刻度是不均匀的，越向左刻度越密，测量值越不准确，所以，在步骤(5)中应让电表指针尽量指向表盘的中央，测量完毕后，应拨出表笔，选择开关置于OFF挡位置．【答案】(3)短接(4)红黑(5)中央(6)OFF2．(6分)如图所示的实验电路中，电源两端的电压恒定，L为小灯泡，R为光敏电阻，D为发光二极管(电流越大，发出的光越强)，且R与D相距很近，下列说法正确的是() A．当滑动触头P向左移动时，L消耗的功率增大B．当滑动触头P向左移动时，L消耗的功率减小C．当滑动触头P向右移动时，L消耗的功率可能不变D．无论怎样移动触头，P、L消耗的功率都不变【解析】触头P左移，使其电阻减小，流过二极管的电流增大，从而发光增强，使光敏电阻R减小，最终达到增大流过灯泡的电流的效果．【答案】 A3．(6分)如图所示是一个测定液面高度传感器，在导线芯的外面涂上一层绝缘物质，放在导电液体中，导线芯和导电液体构成电容器的两极，把这两极接入外电路，当外电路中的电流变化说明电容值增大时，则导电液体的深度h变化为()A．h增大B．h减小C．h不变D．无法确定【解析】导线芯和导电液体构成电容器的两极，类似于平行板电容器的两极，当液面高度发生变化时相当于正对面积发生变化，会引起电容器的变化，与平行板电容器类比可知，导电液体深度h增大时，导线芯和导电液体正对面积增大，电容器的电容值变大．【答案】 A4．(6分)某同学用欧姆表测电阻，选择开关置于×10挡时，表针停在如图所示的位置上，为了使读数更准确些，对于重新选择量程的以下做法，正确的是()A．读出读数乘10倍即可B．换×100Ω挡C．换×1kΩ挡D．换×1Ω挡【解析】指针偏右，说明电阻较小，应换低挡．【答案】 D5．用多用电表按正确步骤测量一电阻阻值，指针指示位置如图所示，则这电阻值是________．如果要用这只多用电表测量一个约为200Ω的电阻，为了使测量比较精确，选择开关应选的电阻挡倍率是________．【解析】由图，根据阻值等于读数乘倍率，即12×100Ω＝1200Ω；为使指针最后停在中间刻度附近(这样测量误差较小)，应选择×10的倍率，这时读数为200÷10＝20，在中间刻度附近．【答案】1200Ω×106．(6分)用多用电表测一只内阻约为15kΩ的电压表内阻(1)插在“＋”插孔的是________表笔，插在“－”插孔的是________表笔．(2)测量前，先调节________，使表针停在刻度________端的“0”位置，选择好电阻挡位后，把两只表笔接触，调整________，使表针停在刻度________端的“0”位置．【解析】(1)插在“＋”插孔的是红表笔，插在“－”插孔的是黑表笔．(2)先机械调零(左端)，后欧姆调零(右端)．【答案】(1)红黑(2)调零螺丝左调零旋钮右7．(6分)如图甲所示为某工厂成品包装车间的光传感记录器，光敏电阻R1能接收到发光元件A发出的光，每当工件挡住A发出的光，光传感器B就输出一个电信号，并经信号处理器处理后在屏幕显示出电信号与时间的关系，如图乙所示．若传送带保持匀加速运动，每个工件均相对传送带静止，且相邻工件间距依次为5、10、15、20、…(单位：cm)．则以下说法正确的是(不计工件挡住的时间) ()A ．工件加速度为0.1m/s 2 B ．工件加速度为0.2m/s 2C ．当无光照射R 1时，光传感器就输出一次高电压D ．当无光照射R 1时，光传感器就输出一次低电压【解析】 a ＝Δx T 2＝5×10－20.52m/s 2＝0.2m/s 2.有光照射R 1时，R 1的阻值变小，R 2两端电压变大，光传感器就输出一次高电压．无光照射R 1时，R 1的阻值变大，R 2两端电压变小，光传感器就输出一次低电压．【答案】 BD8．(11分)(2020·高考全国Ⅰ)如图所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的__________挡．在连接点1、2同时断开的情况下，应当选用多用电表的__________挡．(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明____________________________________可能有故障．(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．________________________________________________________________________________________________________________________________________________ ________________________________________________________________________【解析】 本题主要考查多用电表的使用、闭合电路欧姆定律等知识点，意在考查考生应用闭合电路欧姆定律分析电路故障，加强对理论联系实际的能力的考查．用多用电表欧姆挡测电阻时必须将其从电路中断开，在点1和点2已接好的情况下，应选用多用电表的电压挡测量各器材两端的电压；点1和点2同时断开时，可以用欧姆挡进行测量．在开关闭合时，若测得5、6两点间电压接近电源电动势，可知开关或连接点5、6出现故障．把小灯泡拆离电路后，检验小灯泡是否断路可用多用电表的欧姆挡，调零后进行测量，如果电阻无穷大，说明灯泡是断路的．【答案】 (1)电压 欧姆 (2)开关或连接点5、6(3)①将多用电表挡位调至欧姆挡；②将红、黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻．如电阻为无穷大，表明小灯泡有故障．9．(11分)(2020·高考上海卷)(1)用多用表的欧姆挡测量阻值约几十千欧的电阻R x ，以下给出的是可能的实验操作步骤，其中S 为选择开关，P 为欧姆挡调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在下面的横线上．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500V挡，并拔出两表笔_________________________________________________________________________________________________.根据如图所示指针位置，此被测电阻的阻值约为__________Ω.(2)(多选题)下述关于用多用表欧姆挡测电阻的说法中正确的是__________．A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零【解析】本题考查欧姆表的使用和读数．(1)使用欧姆表的步骤是：选挡、欧姆挡调零、测量读数、将选择开关打在交流电压的最高挡或OFF挡．根据被测电阻的阻值知，应选×1k挡，根据欧姆表的读数规则知读数为30×1kΩ＝30kΩ.(2)测量电阻时．若指针偏角过大，说明被测电阻较小，应选用倍率较小的挡位，A项正确；测量时按规定红、黑表笔分别插正、负插孔，但表笔只是两个测量的引线，本身并没有正负，故调换不会影响测量结果，B项错误；根据欧姆表的使用规则，C项正确；换挡重新调零，若测不同电阻，不用换挡则不需要重新调零，D项错误．【答案】(1)c a b e30k(或30000)(2)A，C10．(11分)(2007·广东卷)实验室新进了一批低电阻的电磁螺线管，已知螺线管使用的金属丝电阻率ρ＝1.7×10－8Ω·m.课外活动小组的同学设计了一个实验来测算螺线管使用的金属丝长度．他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器(千分尺)、导线和学生电源等．(1)他们使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：(请填写第②步操作)①将红、黑表笔分别插入多用电表的“＋”、“－”插孔，选择电阻挡“×1”；②________________________________________________________________________；③把红、黑表笔分别与螺线管金属丝的两端相接，多用电表的示数如图(a)所示．(2)根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从图(b)的A、B、C、D四个电路中选择________电路来测量金属丝电阻；(3)他们使用千分尺测量金属丝的直径，示数如图所示，金属丝的直径为________mm；(4)根据多用电表测得的金属丝电阻值，可估算出绕制这个螺线管所用金属丝的长度约为________m．(结果保留两位有效数字)(5)他们正确连接电路，接通电源后，调节滑动变阻器，发现电流表始终无示数．请设计一种方案，利用多用电表检查电路故障并写出判断依据．(只需写出简要步骤) ________________________________________________________________________.【解析】(1)②将红、黑表笔短接，调整调零旋钮调零．(2)根据(1)中多用电表的示数R＝4Ω，可知待测电阻较小，应采用电流表外接；为了在实验中有较大的电压调节范围，滑动变阻器应采用分压式接法，故选D.(3)0.260mm(0.258mm～0.262mm均正确)(4)由R＝ρL/S，S＝π(D/2)2求出L约为12m或13m.(5)接通电源后，调节滑动变阻器，始终无电流，说明电路中有断点．故有以下两种正确解答：①使用多用电表的电压挡位，接通电源，逐个测量各元件、导线上的电压，若电压等于电源电动势，说明该元件或导线有断路故障．②使用多用电表的电阻挡位，断开电路或拆下元件、导线，逐个测量各元件、导线上的电阻，若电阻为无穷大，说明该元件或导线有断路故障．(任选一个即可) 【答案】(1)②将红、黑表笔短接，调整调零旋钮调零(2)D(3)0.260(0.258～0.262均正确)(4)12或13(5)以下两种解答都正确：①使用多用电表的电压挡位，接通电源，逐个测量各元件、导线上的电压，若电压等于电源电动势，说明该元件或导线有断路故障．②使用多用电表的电阻挡位，断开电路或拆下元件、导线，逐个测量各元件、导线上的电阻，若电阻为无穷大，说明该元件或导线有断路故障．(任选一个即可) 11．(12分)(2008·高考广东卷)某实验小组探究一种热敏电阻的温度特性．现有器材：直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保温容器、温度计、开关和导线等．(1)若用上述器材测量热敏电阻随温度变化的特性，请你在下图所示的实物图上连线．(2)实验的主要步骤：①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值；②在保温容器中添加少量热水，待温度稳定后，闭合开关，________，________，断开开关；③重复第②步操作若干次，测得多组数据．(3)实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得R —t 关系图线如图所示，请根据图线写出该热敏电阻的R —t 关系式：R ＝________＋________t (Ω)(保 留3位有效数字)．【解析】 每次加热水后，都需要重新读出温度计和电压表的示数．根据绘得的R —t图线可以看出，电阻值R 与温度t 之间是线性关系，故可写成数学表达式R ＝a ＋bt (Ω)，其中b 为直线斜率，据图线可求b ＝128－10470－10＝0.400. 当t ＝0时，a ＝100Ω，所以上式可写为R ＝100＋(0.400±0.005)t【答案】 (1)如图(2)记录电压表电压值 温度计数值(3)100 (0.400±0.005)12．(13分)一台臭氧发生器P 的电阻为10kΩ，当供电电压等于24V 时能正常工作，否则不产生臭氧．现在用这种臭氧发生器制成自动消毒装置，要求它在有光照时能产生臭氧，在黑暗时不产生臭氧，拟用一个光敏电阻R 1对它进行控制，R 1的阻值在有光照时为100Ω、黑暗时为1000Ω，允许通过的最大电流为3mA；电源E的电压为36V、内阻不计；另有一个滑动变阻器R2，阻值为0～100Ω，允许通过的最大电流为0.4A；一个开关S和导线若干．臭氧发生器P和光敏电阻R1的符号如图所示．设计一个满足上述要求的电路图，图中各元件要标上字母代号，其中滑动变阻器两固定接线柱端分别标上字母A、B.(电路图画在方框内)．【解析】臭氧发生器正常工作时电流I＝2410×103A＝24×10－4A＝2.4mA.R1允许通过的最大电流为3mA，所以用R1与P串联，由于滑动变阻器阻值R2远小于P 的电阻，所以采用滑动变阻器分压式接法．电路如图所示．【答案】见解析图。
2020年11月高三理综物理实验部分(1) 精品
2020年11月理科综合物理实验题（1）1．I ．（6分）热敏传感器主要是应用了半导体材料制成的热敏电阻，热敏电阻随温度变化的图线如图甲所示，图乙是由热敏电阻t R 作为传感器制作的简单自动报警器线路图。
问：（1）为了使温度高时报警器铃响，c 应接 （填“a ”或“b ”）。
（2）若使报警器的报警温度提高些，应将滑片P 向 移动（填左或右）。
II ．（9分）某研究小组为测量一个遥控电动小车的额定功率，进行了如下实验：①用天平测出电动小车的质量为0.4kg ；②将电动小车、纸带和打点计时器按如图a 所示安装；③接通打点计时器（其打点周期为0.02s ）；④使电动小车以额定功率加速运动，达到最大速度一段时间后关闭小车电源，待小车静止时再关闭打点计时器（设在整个过程中小车与纸带所受的阻力恒定）．在上述过程中，打点计时器在纸带上所打的部分点迹如图b 所示（已知纸带左端与小车相连）。
请分析纸带数据，回答下列问题：（结果取两位有效数字）（1）电动小车运动的最大速度约为 m ／s 。
（2）电动小车关闭电源后加速度大小约为 m ／s 2。
（3）电动小车的额定功率约为 W 。
2．I ．（8分）在用单摆测定重力加速度的实验中：（1）图A 的O 点是摆线的悬挂点，a b 、点分别是球的上沿和球心，摆长L = 。
（2）图B 为测量周期用的秒表，长针转一周的时间为30s ，表盘上部的小圆共15大格，每一大格为1min ，该单摆摆动50n =次时，长短针的位置如图所示，所用时间为t =s 。
（3）用以上测量的物理量的字母符号表示重力 加速度的计算式为g = ，其值为 2/m s 。
N II ．（8分）某学生在用电压表和电流表测干电池电动势和内电阻的实验中，所用滑动变阻器的阻值范围为Ω20~0，连接电路的实物如图所示。
（1）指出电路连线的错误与不妥之处，并加以改正。
I （A ）0．12 0．20 0．31 0．37 0．50 0．57 U （V ） 1．37 1．32 1．24 1．20 1．10 1．05（3）根据图线得出电池的电动势1．45V ，根据图线得出的电池内阻= Ω。
高考物理新电磁学知识点之传感器全集汇编(1)
高考物理新电磁学知识点之传感器全集汇编(1)一、选择题1．下列情况中，应用了温度传感器的是( )A．夜间自动打开的路灯B．商场里的自动玻璃门C．电视遥控器D．自动恒温冰箱2．图甲为斯密特触发器，当加在它的输入端A的电压逐渐上升到某个值（1.6V）时，输出端Y会突然从高电平跳到低电平（0.25V），而当输入端A的电压下降到另一个值的时候（0.8V），Y会从低电平跳到高电平（3.4V）．图乙为一光控电路，用发光二极管LED模仿路灯，R G为光敏电阻．关于斯密特触发器和光控电路的下列说法中正确的是( )A．斯密特触发器是具有特殊功能的与门电路B．斯密特触发器的作用是将模拟信号转换为数字信号C．调节R1和R2的阻值都不影响光线对二极管发光的控制D．要使二极管在天更暗时才会点亮，应该调小R13．如图电路中，电源电动势为E，内阻为r，R G为光敏电阻，R为定值电阻。
闭合开关后，小灯泡L正常发光，当光照增强时，A．小灯泡变暗B．小灯泡变亮C．通过光敏电阻的电流变小D．通过光敏电阻的电流不变4．与一般吉他以箱体的振动发声不同，电吉他靠拾音器发声。
如图所示，拾音器由磁体及绕在其上的线圈组成。
磁体产生的磁场使钢质琴弦磁化而产生磁性，即琴弦也产生自己的磁场。
当某根琴弦被拨动而相对线圈振动时，线圈中就会产生相应的电流，并最终还原为声音信号。
下列说法中正确的是A．若磁体失去磁性，电吉他仍能正常工作B．换用尼龙材质的琴弦，电吉他仍能正常工作C．琴弦振动的过程中，线圈中电流的方向不会发生变化D．拾音器的作用是利用电磁感应把琴弦的振动转化成电信号5．在家用电热灭蚊器中，电热部分主要元件是PTC元件，PTC元件是由钛酸钡等半导体材料制成的电阻器，其电阻率ρ随温度 t的变化关系如图所示，由于这种特性，PTC元件具有发热、保温双重功能．对此，以下判断正确的是()①通电后，其电功率先增大，后减小②通电后，其电功率先减小，后增大③当其产生的热量与散发的热量相等时，温度保持在t1不变④当其产生的热量与散发的热量相等时，温度保持在t1和t2之间的某一值不变A．①③B．②③C．②④D．①④6．如图所示为一种常见的身高体重测量仪，测量仪顶部向下发射超声波，超声波经反射后返回，被测量仪接收，测量仪可记录发射和接收的时间间隔．测量仪底部有一压力传感=（k为比例系数）．某同学器，其输出电压作用在它上的压力F成正比，表达式为U kF已知了自己的身高h、质量m和重力加速度g，他想利用该装置测量超声波速度v和比例系数k，他多次研究发现，当他站上测重台时测量仪记录的时间间隔比他没站上时减少了t∆；当他没站上测重台时，测量仪已有输出电压为0U（0U≠0），当他站上测重台时测量仪输出电压为U，那么超声波v与比例系数k为A ．02U U h v k t mg -==∆， B ．022U U h v k t mg -==∆， C ．02U U h v k t mg -==∆， D ．()022U U h v k t mg-==∆， 7．诺贝尔物理学奖授予了法国科学家阿尔贝•费尔和德国科学家彼得•格林贝格尔，以表彰他们发现“巨磁电阻（GMR ）效应”．基于巨磁电阻效应开发的用于读取硬盘数据的磁电技术，被认为是纳米技术的第一次真正应用．下图是研究巨磁电阻特性的原理示意图，实验发现，当闭合S 1、S 2后使滑动变阻器的滑片P 向左滑动的过程中，指示灯明显变亮，下列说法中正确的是（ ）A ．滑片P 向左滑动的过程中，电磁铁的磁性减弱B ．巨磁电阻的阻值随磁场的增强而明显增大C ．巨磁电阻的阻值随磁场的增强而明显减小D ．巨磁电阻不可用来制作磁电传感器8．为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在，如图所示是磁报警装置中的一部分电路示意图，其中R B 是磁敏传感器，它的电阻随断针的出现而减小，a 、b 接报警器，当传感器R B 所在处出现断针时，电流表的电流I 、ab 两端的电压U 将（ ）A．I变大，U变小B．I变小，U变小C．I变大，U变大D．I变小，U变大9．下列说法不正确的是（）A．话筒是一种常见的红外线传感器B．电慰斗内一般装有双金属片温度传感器C．电子秤所使用的测力装置是力传感器D．热敏电阻能够把温度大转换为电阻大小10．某温控电路的原理如图所示，是半导体热敏电阻，R是滑动变阻器，某种仪器要求在的环境中工作，当环境温度偏高或偏低时，控制器会自动启动降温或升温设备，下列说法中正确的是（）A．环境温度降低，的阻值减小B．环境温度升高，变大C．滑片P向下移动时，变大D．调节滑片P的位置能改变降温和升温设备启动时的临界温度11．2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家．某探究小组查到某磁敏电阻在室温下的电阻随磁感应强度变化的曲线如图甲所示，其中R、R0分别表示有、无磁场时磁敏电阻的阻值．为检验其磁敏特性设计了图乙所示电路．关于这个实验，下列说法中正确的是A．闭合开关S，图乙中只增加磁感应强度的大小时，伏特表的示数增大B．闭合开关S，图乙中只增加磁感应强度的大小时，安培表的示数增大C．闭合开关S，图乙中只将磁场方向改为与原来方向相反时，伏特表的示数减小D．闭合开关S，图乙中只将磁场方向改为与原来方向相反时，安培表的示数减小12．如图所示， R4是半导体材料制成的热敏电阻，电阻率随温度的升高而减小，这就是一个火警报警器的电路，电流表是安放在值班室的显示器，电源两极之间接一个报警器，当R4所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是( )A．I变大，U变小 B．I变大，U变大C．I变小，U变大 D．I变小，U变小13．在如图所示的电路中，E为电源，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），R1．R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则（）A．电压表的示数变大 B．小灯泡消耗的功率变大C．通过R2的电流变小 D．电源内阻的功率变小14．2018年春节期间，按照公安部统一部署，全国各大中城市进行了大规模集中整治酒驾行动。
贵州铜仁二中高考物理二轮专题复习： 实验——传感器应用1 课件
1.在街旁的路灯，江海里的航标都要求在夜晚亮，白天熄，
利用半导体的电学特性制成了自动点亮、熄灭的装置，实现了
自动控制，这里利用半导体的( )
A．压敏性
B．光敏性
C．热敏性
D．三种特性都利用
解析 街旁的路灯和江海里的航标，都是利用了半导体 的光敏性，夜晚电阻大，白天电阻小．
答案 B
2．为解决楼道的照明，在楼道内安装一个传感器与电灯 控制电路相接．当楼道内因有走动而发出声响时，电灯即与 电源接通而发光，这种传感器为________传感器，它输入的 是________信号，经传感器转换后，输出的是________信号．
答案 B
考点知识诊断
知识清单
一、实验目的 1．了解传感器的工作过程，掌握敏感元件的特性． 2．学会传感器的简单使用．
二、实验原理 传感器将它感受到的物理量(如力、热、光、声等)转换成 便于测量的量(一般是电学量)．其工作过程是通过对某一物理 量敏感的元件将感受到的信号按一定规律转换成便于利用的 信号．例如，光电传感器是利用光敏电阻将光信号转换成电 信号，热电传感器是利用热敏电阻或热金属电阻将温度信号 转换成电信号，转换后的信号经过电子电路的处理就可以达 到自动控制、遥控等各种目的了．
解析 楼道内传感器的作用是将声音信号转换为电信 号，所以传感器为声控传感器．
答案 声控 声 电
3．一般光敏电阻的阻值随入射光强度的增加而______ __．由于它对光照较敏感，所以可以做________传感器．
解析 光敏电阻在入射光强度增加时，会出现更多的载 流子，导电性能增强，所以电阻减小．
答案 减小 光控
4．关于传感器，下列说法中正确的是( ) A．电熨斗通过压力传感器实现温度的自动控制 B．动圈式话筒是利用电磁感应原理来工作的声传感器 C．金属热电阻是一种将电学量转换为热学量的传感器 D．火灾报警器都是利用温度传感器实现报警
2020届高三物理第一轮复习学案 黑箱与传感器
2020届高三第一轮复习学案黑箱与传感器一、考点聚焦1. 知道传感器的作用和热敏电阻、光敏电阻的阻值随信号而变化的特点；2．了解传感器的简单应用、用多用电表探测黑箱内电学元件。
二、知识扫描一、传感器传感器是将它所感受到的物理量（如力、热、光、声等）转换成便于测量信号（一般是电学量）的一类元件．例如：热电传感器是利用热敏电阻将热信号转换成电信号；光电传感器是利用光敏电阻将光信号转换成电信号．转换后的信号经过相应的仪器进行处理，就可以达到自动控制等各种目的．二、用多用表探测黑箱：①熟练用多用表测电阻及探测黑箱内电学元件；②知道晶体二极管的单向导电性及符号．三、示波器：见后面练习题三、好题精析[例1]某学生为了测量一物体的质量，找到一个力电转换器，该转换器的输出电压正比于受压面的压力(比例系数为k)，如图所示，测量时先调节输入端的电压，使转换器空载时的输出电压为0；而后在其受压面上放一物体，即可测得与物体的m的砝码、电压表、质量成正比的输出电压U，现有下列器材：力电转换器、质量为o滑动变阻器、干电池各一个、开关及导线若干、待测物体(可置于力电转换器的受压面上)。
请完成对该物体质量的测量。
(1)设计一个电路，要求力电转换器的输入电压可调，并且使电压的调节范围尽可能大，在方框中画出完整的测量电路图。
(2)求出比例系数k，并写出待测物体的质量m的表达式(用直接测量的量表示)。
[例2]如图所示，一只黑箱有A、B、C三个接线柱，规定每两个接线柱间最多只能接一个电器元件。
并且已知黑箱内的电器元件是一只电阻和一只二极管。
某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了下表。
红表笔接 A A B B C C黑表笔接 B C A C A B测得阻值(Ω) 100 10k 100 10.1k 90 190由表中的数据可以判定：⑴电阻接在_______两点间，阻值为_____Ω。
高中物理第五章传感器1_认识传感器常见传感器的工作原理及应用课时练习含解析选择性
认识传感器常见传感器的工作原理及应用（25分钟·60分)一、选择题(本题共6小题,每题8分，共48分)1.如图所示，在电路中接一段铜丝，闭合开关,灯泡正常发光,当用酒精灯给铜丝加热时灯泡亮度明显变暗,根据铜丝的上述特性,可用铜丝来制作一个温度传感器,下面的说法中不正确的是（）A.该传感器利用了铜丝的物理性质B.该传感器利用了铜丝电阻随温度变化而变化的特性C。
该传感器能够把热学量(温度)转换为电学量(电阻)D。
该传感器能够把电学量（电阻)转换为热学量(温度）【解析】选D。
由题目中的实验现象可知,铜丝的电阻随温度的升高而增大,随温度的降低而减小，利用该特性可以制成温度传感器,传感器能够把温度这个热学量转换为电阻这个电学量,故A、B、C正确，D错误。
【补偿训练】下列关于传感器说法正确的是（）A。
干簧管接入电路中相当于电阻的作用B.霍尔元件能够把磁学量（如磁感应强度）转化为电学量（如电压)C。
光敏电阻随光照强度增加电阻增大D。
热敏电阻的阻值随温度的升高而升高【解析】选B。
干簧管接入电路中相当于开关的作用,所以A错误;霍尔元件将磁学量转化为电学量，所以B正确;光敏电阻随光照强度增加电阻减小，所以C错误；热敏电阻的阻值随温度的升高而减小，所以D错误。
2。
某楼梯口的电灯开关装有传感器，天黑时,出现声音才能发光，而白天即使有声音，电灯也不能发光，该开关中有两种传感器，它们可能是(）A.热敏电阻和光敏电阻B。
金属热电阻和光敏电阻C.热敏电阻和霍尔元件D。
光敏电阻和驻极体话筒【解析】选D。
两种传感器分别把声音信号转换为电信号、把光信号转换为电信号，所以选项D正确。
3.如图是智能称重地磅,它使用方便快捷、计量精度高、反应速度灵敏、移动方便，这种地磅安装了应变式力传感器，下列关于应变式力传感器的说法不正确的是()A.应变片是由半导体材料制成B.当应变片的表面拉伸时，其电阻变大;反之，变小C。
传感器输出的是应变片上的电压D。
