第六章 纺织材料的吸湿性

1 公定回潮率 标准重量＝称见重量 1 实际回潮率 1 Wk Gk Ga 1 Wa G0 (1 Wk )
例题: 一批粘纤(规格3D，76mm），称见重量为4980kg， 测其回潮率为10.25%，求其公定重量。
14
Baidu Nhomakorabea
当两种纤维混纺时，成品的干重混纺比百分数折 算成投料时湿重混纺比百分数的算法如下:
达到一种平衡状态，其含湿量趋于一个平衡值，这时，单位时间
内纤维材料吸收大气中的水分等于从纤维内放出的水分，这种现 象称为吸湿平衡。

纤维材料在大气中吸收或放出气态水的能力称为吸湿
性。是指纺织材料从气态环境中吸着水分的能力。
3
2、吸湿平衡现象的实例： （1）雨后的晴天是否适合晒被子？为什么？ （2）夏天天气很热在地上洒水，为什么开始
图4-2 各种纤维的吸湿等温等压线
率在相同的湿度条件下是不同的。
39
吸湿等温线与温度有密切的依赖性，所以一般是在标 准温度下试验所得。不同温度时的吸湿等温线以棉为例，如 下图所示。
40
二、吸湿滞后性（纤维原有的湿度对平衡回潮率的影响）
1. 定义 同种纤维在一定的大气温湿度条件下，从放湿达到平衡 的回潮率大于从吸湿达到的平衡回潮率，这一性能称为纤维 的吸湿滞后性，也称“吸湿保守现象”。如下图所示：
1、Peirce理论认为，水分子在纤维中的存在形式有： （1）直接水：亲水性基团直接吸着的水 （2）间接水：直接水本身因具有极性而再吸着的水
19
间接吸收的水分子存在于纤维内部的微小间隙中成为微 毛细水，当湿度很高时，间接吸收的水分子可以填充到纤维 内部较大的间隙中，成为大毛细水，大毛细水的结合力除氢 键引力以外包括范德华力、表面张力等，所以结合力小。
16
作业：
1.找出至少两种日常生活中关于吸湿平衡现象的实例。 2．一批腈纶重1000kg，取50g试样烘干后称得其干重为 49.2g，求该批腈纶的回潮率和标准重量。 （腈纶的公定回潮率为2.0%）
3．计算55/45棉/涤混合纤维的公定回潮率。
第二节
吸湿机理与影响吸湿的 内部因素
一、吸湿机理
所谓吸湿机理，是指水分与纤维的作用及其附着与 脱离过程。 有关吸湿的理论: 棉纤维吸湿的两相理论 毛纤维吸湿的三相理论
一段时间感觉比较凉爽，过一段时间后又会
感觉比较湿热？

需要指出的是，纺织材料的吸湿平衡是一种动态平衡。 如果大气中的水汽分压力增大，使进入纤维中的水分
子多于放出的水分子，则表现为吸湿，反之则表现为放湿。
纤维吸湿或放湿比较敏感，一旦大气条件变化， 其含湿量也立即变化，而纺织材料的性质与吸 湿有关，所以在进行物理力学性能测试时，试 样应趋于吸湿平衡状态。（调湿）
二、 影响纤维吸湿的因素
影响纤维回潮率的因素有内因和外因两个方面。 内在因素包括： 化学结构 - 纤维大分子亲水基团的数量和极性的 强弱； 聚集态结构 - 纤维的结晶度、纤维内孔隙的大小 和多少； 形态结构 - 纤维比表面积的大小，截面形状、粗 细及表面粗糙程度；纤维伴生物的性质和含量 。 外在条件包括：温湿度；气压；原来回潮率的 大小。
纤维1：回潮率Ｗ1，湿重混比g1，干重混比g0 纤维2: 回潮率Ｗ2，湿重混比100-g1，干重混比100-g0 计算公式
g 0 (1 W1 / 100) g1 100 g1 (100 g 0 )(1 W2 / 100)
g 0 (1 W1 / 100) g1 100 g1 (100 g 0 )(1 W2 / 100)
合成纤维：
维纶——大分子中含有羟基（一OH），经缩醛化后 一部分羟基被封闭，吸湿性减小， 但在 合纤中其 吸湿能力最好。 锦纶 6 、锦纶 66 ——大分子中，每 6 个碳原子上含 有一个酰胺基（ -CONH- ），所以也具有一定的吸湿 能力。
腈纶——大分子中只有亲水性弱的极性基团氰基（ -CN），故吸湿能力小。 涤纶、丙纶——因缺少亲水性基团，故吸湿能力极 差，尤其是丙纶基本不吸湿。
38
2. 吸湿等温线的特点：
（1）曲线呈上升趋势。表明随
着相对湿度的增大，回潮率增大。 （2）曲线都呈反S形。表明吸湿 机理基本一致。 0-15% 斜率大，吸湿速率快， 极性基团吸水。 15%-70% 斜率小，吸湿速 率慢，间接吸附水。 70%-100%斜率大，吸湿 速率快，吸湿膨胀，空隙增加。
（3）纤维种类不同，曲线的高 低不同。表明各种纤维的平衡回潮
例：Ｔ实际回潮率0.3％，粘胶实际回潮率12％，为使二者干重混纺 比为65/35，求涤粘的湿重混纺比。
g 65(1 0.003) 解： （ 1 ） 1 100 g1 (100 65)(1 0.12) g1 62.5 g 2 100 62.5 37.5 涤 / 粘的湿重混比（投料比）为 62.5 / 37.5。
3.气压的影响 4.纤维原来回潮率大小的影响
由吸湿滞后性我们可知，当纤维材料置于一新的 大气条件下时，其从放湿达到平衡时的回潮率 要高于从吸湿达到的回潮率。故纤维原来回潮 率大小也有一定的影响。
通常，人们希望合成纤维具有像天然纤维那样 的吸湿性质。因此，根据吸湿的极性基团、高 比表面积、多微孔和吸湿性杂质等机制，可以 通过引入吸湿基团，采用超细多微孔纤维，进 行表面改性，实现纤维吸湿性能的改善。
20
（1）多数初始吸收 水为直接吸收水。 （2）而在高湿时的 吸收水主要为间接 吸收水。 （3）直接吸收水取 决于纤维中的极性 基团。 （4）间接吸收水与 纤维中的空隙和无 序区有关。
Speakman,提出羊毛吸湿的三 相理论。 1、第一相：水分子是与角朊分 子侧链中的亲水基相结合的水。 2、第二相：水分子被吸着在主 链的各极性基团上，并取代分子 链段间的相互作用。 3、第三相：水分子是填充在纤 维空隙间和分子间的汽态水。
4.5
2.0 5.0 0.5 0 7.0 13.0
洋麻
12
氨纶
1.3
混合材料或混纺纱的公定回潮率：
W混＝Wi Pi
Wi（%）——混纺材料中第i种纤维的公定回潮率； Pi（%）——混纺材料中第i种纤维的干重混纺比
5.标准重量Gk (公定重量)
纺织材料在公定回潮率时的重量叫标准重量，也叫公定 重量。是交付结算的依据。
2. 结晶度的影响
化学组成相同的纤维，吸湿性不一定相同，因内部 结构不同。 （1）结晶度增大，吸湿性减小（吸湿主要发生在无定形区） 如棉经丝光后，由于结晶度降低使吸湿性增加 如，棉: 结晶度70%左右，回潮率8.5%
粘胶:结晶度30%左右，回潮率13%
粘胶吸湿性好于棉。
29
3.纤维的比表面积和内部空隙
(一)纤维内在因素
1．亲水基团的作用 纤维大分子中，亲水基团的多少和极性强弱 均能影响其吸湿能力的大小。数量越多，极 性越强，纤维的吸湿能力越高。
各种基团对 纤维素纤维，蛋白质纤维， 合成纤 维吸水性都有很大影响。
如：羟基（-OH）、 酰胺基（-NHCO-)、羧基 （-COOH）、氨基(-NH2)等。 与水分子的亲和力很大，能与水分子形 成化学结合水（吸收水）。
纤维种类
黄麻 罗布麻 大麻 剑麻 粘胶纤维 涤纶
公定回潮率 /% 14
12 12 12 13 0.4
几 种 纤 维 的 公 定 回 潮 率
羊毛洗净毛（异质毛） 干毛条 油毛条 精梳落毛
山羊绒
兔毛 牦牛绒 桑蚕丝 柞蚕丝 亚麻 苎麻
17
15 15 11 11 12 12
锦纶6、锦纶66
腈纶 维纶 含氯纤维 丙纶 醋酯纤维 铜氨纤维
4.公定回潮率(Wk) 贸易上为了计重和核价的需要，由国家统一 规定的各种纺织材料的回潮率。（纯粹是为工作方便而
选定的，接近但不是标准回潮率）。
各国对于纺织材料公定回潮率的规定并不一致，我国常 见的几种纤维的公定回潮率见表4-2。
11
纤维种类
原棉 羊毛洗净毛（同质毛）
公定回潮率/%
8.5 16 15 18.25 19 16
Ga G 0 W 100 (%) G0
Ga G 0 M 100 (%) Ga
Ga ——纤维材料称的的实际重量（湿重） G0 ——纤维材料烘干后的干燥重量（干重）
2.平衡回潮率
纤维材料在一定的大气条件下,吸、放湿作用达到平衡稳 定的回潮率，称～。
8
3.标准回潮率 由于各种纤维的实际回潮率随温湿度条件而改变，为了 比较各种纺织材料的吸湿能力，在统一的标准大气条件下， 纤维材料放置一段时间后所达到的回潮率称为～ 。材料测 试必须在此回潮率下进行。
纤维吸湿、放湿是呈指数增长的过程，严格来说
达到平衡所经历的时间是很长的，纤维集合体体
积愈大，压缩愈紧密达到平衡的时间也愈长。
一般单纤维或3mg以下的小束，6秒钟将基本平衡；
50g的块体达到平衡约1小时或更多；
100kg的絮包达到平衡约要4个月到一年。

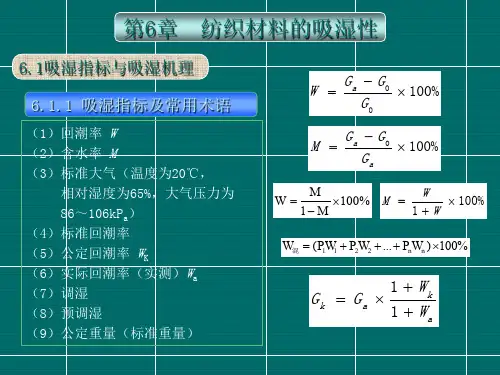

二.吸湿指标
1.回潮率与含水率 （1）回潮率W： 纺织材料中所含水分重量对纺织材料干重的百分比。 （2）含水率M： 纺织材料中所含水分重量对纺织材料湿重的百分比。
（1）比表面积 单位体积的纤维所具有的表面积。 纤维的表面具有吸附作用。纤维的比表面积越大 表面能越高，表面吸附的水分子数则越多，吸湿性越 好。细纤维的比表面积大，故比粗纤维的吸湿性好些。 （2）纤维内部孔隙 内部孔隙越多越大，水分子越易进入，纤维的吸 湿能力越强。
30
如：粘胶纤维结构比棉纤维疏松，缝隙孔洞多， 是其吸湿能力远高于棉的原因之一； 合成纤维结构一般比较致密，而天然纤维组 织中有微隙，这也是天然纤维的吸湿能力远 大于合成纤维的原因之一。
33
（二）外界因素 1．温度的影响 在一般的情况下，随着空气和纤维材料温度 的提高，纤维的平衡回潮率将会下降。 2．相对湿度的影响 在一定温度条件下，相对湿度越高，空气中水 蒸气的压力越大，也即是单位体积空气内的 水分子数目越多，水分子到达纤维表面的机会 越多，纤维的吸湿也就较多。
在温度和湿度这两个因素： 对亲水性纤维来说，相对湿度对回潮率 的影响是主要的， 对疏水性的合成纤维 来说，温度对回潮率的影响明显。
标准大气条件: 大气压力：1个标准大气压，即101.3kPa （760mmHg柱）
级别 1 2 3 标准温度(℃) A类 20±1 20±2 20±3 B类 27±2 27±3 27±5 标准相对湿度 (%) 65±2 65±3 65±5
在实际工作中可以根据要求，选择不同的标准级别：
一级用于仲裁检验； 二级用于常规检验； 三级用于要求不高的检验。
第六章 纺织材料的吸湿性
1
本章知识点： 1、纺织材料的吸湿平衡与吸湿指标（重点） 2、纺织材料的吸湿机理与影响因素（难点） 3、大气条件与纤维吸湿 4、吸湿对纤维性能的影响
第一节
一、吸湿平衡
吸湿平衡与吸湿指标
1、纤维材料的含湿量随所处的大气条件而变化，在一定的
大气条件下，纤维材料会吸收或放出水分，随着时间的推移逐渐
第三节
大气条件与纤维吸湿
一、相对湿度与平衡回潮率
（温度恒定，大气湿度对回潮率的影响） 1.吸湿等温线和放湿等温线 吸湿等温线：在一定的大气压力和温度条件下，干燥的 纤维在不同的大气相对湿度下因吸湿而达到的平衡回潮率与 大气相对湿度的相关曲线。 放湿等温线：在大气压力和温度不变的条件下，平衡回 潮率最大的纤维（大气相对湿度100%下平衡后）因放湿达到 的平衡回潮率与大气相对湿度的关系曲线。
纤维素纤维： 如棉、粘纤、铜氨等纤维，大分子中的每一 葡萄糖剩基含有3个-OH，在水分子和-OH之间 可形成氢键，所以吸湿性较大。醋酯纤维中 大部分羟基都被乙酸基（-COCH3）取代，而 乙酸基对水的吸引力又不强，因此醋酯纤维 的吸湿性较低。
蛋白质纤维： 主链上含有亲水性的酰胺基、氨基（一NH2） 羧基（一COOH）等亲水性基团，因此吸湿 性很好，尤其是羊毛，侧链中亲水基团较 蚕丝更多，故其吸湿性优于蚕丝。
思考题3：为什么粘胶纤维的吸湿能力大于棉， 合成纤维的吸湿能力低于天然纤维？
4.纤维内的伴生物和杂质
纤维的各种伴生物和杂质对吸湿能力也有影响。 a.棉纤维中有含氮物质、果胶、棉蜡、脂肪等； b.羊毛表面的油脂（拒水）； c.麻纤维的果胶和蚕丝中的丝胶； d.化学纤维表面的油剂；
