电路的频率响应
电路中的频率响应特性分析
电路中的频率响应特性分析电路中的频率响应特性是指电路对不同频率输入信号的变化响应情况。
通过对电路中的频率响应进行分析和评估，可以了解电路在不同频率下的增益和相位差等特性，从而对电路的性能和稳定性进行判断和优化。
一、频率响应的定义在电路中，频率响应是指输出信号与输入信号的振幅和相位之间随频率变化的关系。
二、频率响应的表示方式1. Bode图Bode图是一种常见的频率响应表示方式，由振幅曲线和相位曲线组成。
振幅曲线以dB为单位进行表示，相位曲线以角度为单位进行表示。
通过Bode图可以直观地观察电路在不同频率下的增益和相位特性。
2. 极坐标图极坐标图也是一种常见的频率响应表示方式，它将频率响应以振幅和相位的极坐标形式进行表示。
极坐标图可以清楚地展示电路的增益和相位特性，并且便于直观地比较不同频率下的响应情况。
三、频率响应的影响因素1. 电路的传递函数电路的传递函数是描述电路输入与输出之间关系的数学函数。
传递函数包含了电路的元件数值、拓扑结构和工作条件等信息，直接决定了电路的频率响应特性。
2. 元件参数电阻、电容和电感等元件在不同频率下的特性不同，会对电路频率响应产生影响。
例如，电容在高频时会呈现出电感的性质，导致电路的频率响应发生变化。
四、频率响应分析的方法1. 在频域进行分析频域分析是通过频率响应函数将输入信号和输出信号之间的关系转换为频率域上的复数函数。
常用的频域分析方法包括傅里叶变换、拉普拉斯变换和Z变换等。
2. 在时域进行分析时域分析是通过绘制输入信号和输出信号的波形图，并分析其幅值和相位等特性来进行频率响应分析。
常用的时域分析方法包括脉冲响应法和阶跃响应法等。
五、实例分析以RC电路为例进行频率响应特性分析。
RC电路由电阻R和电容C组成，输入信号为正弦波。
1. 频域分析在频域上，通过对RC电路的传递函数进行傅里叶变换，可以得到RC电路的频率响应函数。
该函数描述了输入信号和输出信号之间的振幅和相位关系。
电路基础原理电路的频率响应与幅频特性
电路基础原理电路的频率响应与幅频特性电路频率响应与幅频特性是电路基础原理中的重要内容，它们描述了电路对不同频率的信号的响应和传输特性。
频率响应和幅频特性的理解对于实际电路设计和调试非常关键。
1. 频率响应的基本概念频率响应是指电路输出信号幅度对输入信号频率变化的响应情况。
在电路中，信号的频率往往对电路的性能和传输特性产生重要影响。
频率响应可以通过绘制电路的幅频特性曲线来表示。
幅频特性曲线描述了电路在不同频率下的增益和相位变化情况。
2. 传递函数与频率响应电路的频率响应可以通过其传递函数来描述。
传递函数是指电路输入和输出之间的关系，通常用H(jω)来表示，其中H是传递函数，j是虚数单位，ω是角频率。
传递函数可以用来计算电路的增益和相位。
3. 低通滤波器的频率响应低通滤波器是一种常见的电路，用于滤除输入信号中的高频成分。
低通滤波器的频率响应可以用来描述它对不同频率信号的抑制程度。
在低通滤波器的幅频特性曲线上，可以观察到高频信号的幅度被抑制，而低频信号保持较好的传输。
4. 高通滤波器的频率响应与低通滤波器相反，高通滤波器用于滤除输入信号中的低频成分。
高通滤波器的频率响应可以用来描述它对不同频率信号的传输情况。
在高通滤波器的幅频特性曲线上，可以观察到低频信号的幅度被抑制，而高频信号保持较好的传输。
5. 带通滤波器的频率响应带通滤波器是一种常用的电路，用于选择特定频率范围内的信号。
带通滤波器的频率响应可以用来描述它对不同频率信号的选择性。
在带通滤波器的幅频特性曲线上，可以观察到通带内的信号传输保持较好，而通带外的信号被抑制。
6. 带阻滤波器的频率响应带阻滤波器是一种常见的电路，用于剔除特定频率范围内的信号。
带阻滤波器的频率响应可以用来描述它对不同频率信号的抑制情况。
在带阻滤波器的幅频特性曲线上，可以观察到阻带内的信号被抑制，而阻带外的信号传输保持较好。
7. 频率响应对于电路设计的重要性频率响应的理解对于实际电路设计和调试非常关键。
放大电路频率响应
放大电路频率响应放大电路频率响应是指放大电路对输入信号频率的响应程度。
在实际应用中，我们通常会使用放大电路来放大特定频率范围内的信号。
因此，了解和研究放大电路的频率响应对于电子工程师来说至关重要。
1. 频率响应的定义放大电路的频率响应是指输出信号的幅度和相位与输入信号幅度和相位之间的关系。
频率响应通常以幅频特性和相频特性来描述。
幅频特性表示了放大电路在不同频率下的增益变化情况，而相频特性则表示了输出信号与输入信号之间的相位差随频率变化的情况。
2. 低频放大电路的频率响应低频放大电路通常是指对低频信号进行放大的电路，如音频放大器。
在低频范围内，放大电路的增益通常是比较高的，且相位差变化较小，可以近似认为是线性的。
因此，在低频范围内，放大电路的频率响应一般是比较平坦的。
这也是为什么音频放大器可以将输入信号的音频频率范围放大到可听的范围。
3. 高频放大电路的频率响应高频放大电路通常用于对高频信号进行放大，如射频放大器。
在高频范围内，放大电路的增益会随着频率的增加而下降，并且相位差也会随之变化。
这是因为高频信号的传输特性会受到电感、电容和电阻等因素的影响。
因此，在设计和应用高频放大电路时，需要考虑这些因素，以获得所需的频率响应。
4. 频率响应测量与分析为了准确测量和分析放大电路的频率响应，常用的方法包括频率响应曲线测量和Bode图分析。
在频率响应曲线测量中，会对放大电路输入不同频率的测试信号，然后测量输出信号的幅度和相位差。
通过将这些数据绘制成曲线，可以得到放大电路在不同频率下的频率响应特性。
而Bode图则将频率响应的幅度和相位差以对数坐标的形式绘制出来，更直观地反映了放大电路的频率响应情况。
总结：放大电路的频率响应对于实际应用具有重要意义。
了解放大电路的频率响应可以帮助我们选择适合的放大电路来满足特定的需求。
通过频率响应测量和分析，我们可以更好地研究和设计放大电路，以实现所需的频率响应特性。

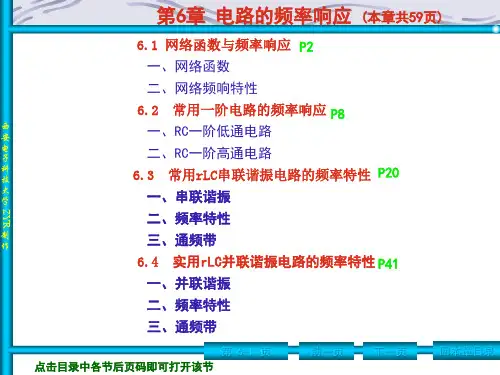

第6章 电路频率响应图文
对于（b）图情况，若以 相量，则N的网络函数
U 2 为响应
西 若以 I2为响应相量，则N的网络函数
安
H2 H3 j H4 j
j I2 S单位
IUI2s2Us无Ω单单位位
Is
（6.1-3） （6.1-4） （6.1-5）
电 观察式（6.1-2）~（6.1-5），显而易见：
子
科 技 大
(1)若网络N的结构、元件值一定，当选定激励端与响应端时，H1(jω)～H4(jω) 只是频率的函数。
西 安
大它只输是出最电大压输U2=出U1功，率所的以一最半大，输因出此功3率分正贝比频于率U点12又，称当为ω半=功ω率c时频，U率2 点U。1
2，
电
子 科
说明:(1)3分贝频率点或半功率频率点即是前述的截止频率点，它只是人为
技 定义出来的一个相对标准。
大 学
(2)按 1
2 关系来定义通频带边界频率即截止频率的实际背景与“历史”原
＞ωc时，输出信号是减小了，但不是零，并没有明显截止的“界限”。
第 6-9 页
前一页
下一页
回本章目录
6.2 常用一阶电路的频率响应
网络的截止角频率是个重要概念，在滤波网络中经常用到。那么，截止 角频率的电路含义是什么，如何确定它的数值呢？
实际低通网络的截止角频率是指网络函数的幅值 H( j)下降到 H ( j0) 值 0.707即 1 2 倍时所对应的角频率，记为ωc。
H
j
响应相量 激励相量
（6.1-1）
(4)可以是同一对端钮上 的相量，也可以是非同一
对端钮上的相量。
第 6-2 页
前一页
下一页 回本章目录
6.1 网络函数与频率响应
电路的频率响应
网络函数 : 输出(响应)相量与输入(激励)相量之比. 输出(响应)相量与输入(激励)相量之比.
H ( jω )
P.280 例11-1 求网络函数. 求网络函数. 网络函数与什么有关? 网络函数与什么有关? 1,输入,输出的选取; ,输入,输出的选取; 2,电路的结构; ,电路的结构; 3,电路元件的参数; ,电路元件的参数; 4,频率. ,频率.
H ( jω ) = H ( jω ) ∠ ( jω ) H ( jω )
幅频特性 相频特性
( jω )
9.8 RLC电路频率响应 谐振 电路频率响应
谐振(resonance)是正弦电路在特定条件下所产生的一种 是正弦电路在特定条件下所产生的一种 谐振 特殊物理现象,作为电路计算没有新内容, 特殊物理现象,作为电路计算没有新内容,主要分析谐振电 路的特点. 路的特点.
3,RLC串联电路谐振时的特点 , 串联电路谐振时的特点
(1). U 与 I 同相 .
Z = R + j (ωL 1 ) = R ωC & & & I =U Z =U R
(2). 入端阻抗 为纯电阻,即Z=R.电路中阻抗值 最小. 入端阻抗Z为纯电阻, 最小. .电路中阻抗值|Z|最小 (3). 电流 达到最大值 0=U/R (U一定 . 电流I达到最大值 达到最大值I 一定). 一定 此特征可用作判断电路是否 发生了串联谐振的依据. 发生了串联谐振的依据. + (4). L,C上串联总电压为零,即 上串联总电压为零, 上串联总电压为零
U = UR = I 0 R jω0 L & U L 0 = jω0 L I = R I 0 = jQ U R I 1 UC0 = = j R I 0 = jQ U jω0C ω0CR
电路基础原理交流电路中的频率响应
电路基础原理交流电路中的频率响应电路基础原理：交流电路中的频率响应电路是现代科技中重要的组成部分，而频率响应则是电路中一个关键的性能指标。
在交流电路中，频率响应反映了电路对不同频率信号的响应程度。
本文将介绍频率响应的基本概念和其在电路中的应用。
一、频率响应的概念频率响应是指电路对不同频率信号的传输和处理能力。
事实上，电路中的元件和线路都会对不同频率的信号做出不同的响应。
为了更好地理解频率响应，我们需要了解两个重要的概念：幅频特性和相频特性。
幅频特性描述了信号的振幅随频率变化的情况。
在交流电路中，我们常用幅度响应曲线（Bode图）来表示幅频特性。
幅度响应曲线通常是以对数坐标绘制的，其中横坐标表示频率，纵坐标表示幅度。
通过幅度响应曲线，我们可以清晰地看出信号在不同频率下的衰减和增益情况。
相频特性则描述了信号的相位随频率变化的情况。
在交流电路中，相位响应常常以相频特性曲线来表示。
相频特性曲线也是以对数坐标绘制的，横坐标表示频率，纵坐标表示相位角。
相频特性可以帮助我们分析信号在电路中的延迟和相位变化情况。
二、频率响应的影响因素频率响应受到多种因素的影响，其中包括电路的元件特性和布局、信号传输线的长度和材料等。
下面介绍一些常见的影响因素：1. 电容和电感元件：电容元件对高频信号有较好的传输性能，而电感元件则对低频信号具有较好的传输性能。
这是由于电容和电感的阻抗和频率有关，频率越高，电容的导纳越大，而电感的阻抗越大。
2. RC和RL滤波器：RC滤波器和RL滤波器是常见的频率选择性电路。
它们通过对不同频率信号的传输和阻塞来实现对信号的筛选和提取。
具体的频率响应取决于滤波器的参数和拓扑结构设计。
3. 信号传输线：信号在传输线上的传输受到线长和材料特性的影响。
信号在长线上的传输会引入传输损耗和相位延迟，并且不同材料的传输特性也不同。
三、频率响应在电路设计中的应用频率响应在电路设计中扮演着重要的角色。
通过分析和调整频率响应，我们可以改善电路的性能和功能。
第11章电路的频率响应
ω0C
R2
ω0 L (ω0 L)2
0
求得
ω0
1 ( R)2 LC L
由电路参数决定。
在电路参数一定时，改变电源频率是否能达到谐振， 要由下列条件决定：
当 1 ( R )2 , 即 R L时, 可以发生谐振
LC L
C
当
R
L时, 不会发生谐振, C
因ω0是虚数.
当电路发生谐振时，电路相当于一个电阻：
ω0
I (ω0 ) I 0
I(ω) U / | Z | I (ω0 ) U / R
R
R2 (ω L 1 )2
ωC
1 1 (ωL 1 )2
R ωRC
1
1
1 (ω0 L ω 1 ω0 )2
1 (Q ω Q ω0 )2
R ω0 ω0 RC ω
ω0
ω
I (η)
I0
1 1 Q 2 (η 1 )2
R
RI
2 0
P
P
谐 振 时 电 感(或 电 容)中 无 功 功 率 的 绝 对 值
谐振时电阻的有功功率
注意
电源不向电路输送无功。电感中的无功 与电容中的无功大小相等，互相补偿，彼此 进行能量交换。
(c) 能量
设 u U m0 sin t
则
i
Um0 R
sin
t
I m0
sin
t
uC
U Cm0
sin(
ω2
L1 L3 L1 L3C 2
(串 联 谐 振)
当Y( )=0，即分母为零，有：
ω12 L1C 2 1 0
1 ω1 L1C2
(并 联 谐 振)
可见， 1< 2。
电路板频率响应计算公式
电路板频率响应计算公式电路板频率响应是指电路板在不同频率下对输入信号的响应程度，通常用于评估电路板在不同频率下的性能表现。
频率响应计算公式是用来描述电路板在不同频率下的响应情况的数学表达式，可以帮助工程师和设计师更好地理解和评估电路板的性能。
本文将介绍电路板频率响应计算公式的基本原理和应用。
电路板频率响应计算公式的基本原理是基于电路板的传输函数。
传输函数是描述电路板输入和输出之间关系的数学模型，通常表示为H(ω)，其中ω表示频率。
传输函数可以用来描述电路板在不同频率下的响应情况，从而得到电路板的频率响应。
电路板的频率响应计算公式通常可以表示为以下形式：H(ω) = |H(ω)| e^(jφ(ω))。
其中，H(ω)表示电路板的传输函数，|H(ω)|表示传输函数的幅度响应，φ(ω)表示传输函数的相位响应，e^(jφ(ω))表示相位响应的复数形式。
传输函数的幅度响应和相位响应是描述电路板在不同频率下响应情况的重要参数。
幅度响应表示电路板对输入信号的放大或衰减程度，而相位响应表示电路板对输入信号的相位变化情况。
通过计算传输函数的幅度响应和相位响应，可以得到电路板在不同频率下的频率响应情况。
电路板频率响应计算公式的应用包括以下几个方面：1. 评估电路板的频率响应特性。
通过计算传输函数的幅度响应和相位响应，可以得到电路板在不同频率下的响应情况，从而评估电路板的频率响应特性。
这对于工程师和设计师来说是非常重要的，可以帮助他们更好地理解电路板的性能，并进行相应的优化和改进。
2. 设计滤波器和增益控制器。
电路板的频率响应计算公式可以用来设计滤波器和增益控制器，通过调整传输函数的幅度响应和相位响应，可以实现对输入信号的滤波和增益控制，从而满足不同应用场景的需求。
3. 分析电路板的稳定性和动态特性。
通过计算传输函数的幅度响应和相位响应，可以分析电路板的稳定性和动态特性，了解电路板在不同频率下的响应情况，从而评估电路板的稳定性和动态特性。
《电路频率响应》课件
2
极零
极零是指电路频率响应曲线上导致相移为零或180度的频率。
3
控制
控制和调整极点和极零的位置可以改变电路的频率响应特性，实现信号滤波和波 形调整。
小信号等效电路的频率响应
小信号模型
利用小信号等效电路模型可以简 化电路分析和频率响应计算。
频率响应
小信号等效电路的频率响应可以 通过模型参数和传输函数的计算 得到。
频率响应的单位及表示方法
频率响应的单位通常使用分贝（dB）表示，常见的表示方法有振幅频率特性曲线和相位频率特性曲线。
线性电路的频率响应
低通滤波器
低通滤波器能够传递低于截止频率的信号，对 高频信号进行衰减。
带通滤波器
带通滤波器能够传递特定频率范围内的信号， 对其他频率的信号进行衰减。
高通滤波器
高通滤波器能够传递高于截止频率的信号，对 低频信号进行衰减。
《电路频率响应》PPT课 件
电路频率响应是指电路在不同频率下对输入信号的响应情况。了解电路频率 响应对于电路设计和分析非常重要。
什么是电路频率响应
电路频率响应是指电路对不同频率输入信号的响应能力，反映了电路在不同 频率下的传输特性和衰减情况。
频率响应的重要性
了解电路的频率响应可以帮助我们分析电路的稳定性、滤波效果和信号放大 能力，对电路设计和优化具有重要指导意义。
带阻滤波器
带阻滤波器能够抑制特定频率范围内的信号， 对其他频率的信号进行衰减。
RC低通滤波器的频率响应
截止频率
RC低通滤波器的截止频率取决于 电容和电阻的数值，能够过滤高 频信号。
频率衰减
在截止频率以下，RC低通滤波器 的频率响应逐渐降低，对低频信 号具有较小的衰减。
如何进行电路的频率响应分析
如何进行电路的频率响应分析电路的频率响应分析是电子工程领域中非常重要的一项技术。
通过对电路在不同频率下的响应进行分析，可以了解电路的频率特性及其对输入信号的处理能力。
本文将介绍如何进行电路的频率响应分析，包括频率响应的定义、常用的分析方法以及实际应用。
一、频率响应的定义频率响应是指电路在不同频率下对输入信号的响应情况。
它是衡量电路对频率变化的敏感程度的指标。
频率响应一般用传递函数来描述，传递函数是输出信号与输入信号的比值。
传递函数通常用H(jω)表示，其中j为虚数单位，ω为角频率。
二、频率响应的分析方法1. Bode图法Bode图法是一种常用的频率响应分析方法。
它通过绘制幅频特性曲线和相频特性曲线，直观地展示电路在不同频率下的响应情况。
幅频特性曲线表示电路的增益与频率之间的关系，相频特性曲线表示电路的相位与频率之间的关系。
2. 频谱分析法频谱分析法是将信号变换到频域进行分析的方法。
通过对输入信号经过电路处理后的频谱进行分析，可以得到电路的频率特性。
常用的频谱分析方法有傅里叶变换和快速傅里叶变换等。
3. 极坐标法极坐标法是一种通过绘制幅相特性曲线来描述电路频率响应的方法。
这种方法可以直观地表示电路的增益和相位差与频率之间的关系，有助于分析电路对不同频率信号的处理特性。
三、频率响应分析的应用1. 滤波器设计频率响应分析可以用于滤波器的设计。
通过分析电路在不同频率下的增益特性，可以选择合适的频率范围，设计出具有理想滤波效果的滤波器。
2. 信号传输分析频率响应分析可以用于分析信号在电路中的传输情况。
通过分析电路的频率响应，可以判断信号在不同频率下是否存在失真和衰减等问题，为信号传输提供参考。
3. 损耗分析频率响应分析可以用于分析电路中的损耗情况。
通过绘制幅频特性曲线，可以直观地了解不同频率下电路的增益衰减情况，为电路性能的优化提供参考。
四、总结电路的频率响应分析是电子工程中非常重要的一项技术。
通过对电路在不同频率下的响应进行分析，可以了解电路的频率特性，并为滤波器设计、信号传输分析和损耗分析等提供依据。
交流电路的频率响应
谐波分量
直流分量 ○ ○
1为基波 或一次谐波； k 1为 k 次谐波。 傅里叶级数 的系数 a0、 ak、bk可 用积分公式 计算。（见 书）
非正弦周期信号的有效值、平均值
• 非正弦周期信号的有效值 • 任一周期信号的有效值 I 定义为：
可推得非正弦周期电流的有效值
I 1 T i2dt
T0
I I02I12I22 I02 Ik2 k1
C
R (L 1 ) 2 2
2
I
U
C
R2 (L 1 )2 C
RLC串联网络 称为通频带 令： 即： 因为 为正，故： 通频带： Q与BW成反比。
§3 并联谐 振
谐振频率 并联谐振电路 谐振时 B=0 谐振频率为
0
1 LC
Z1 Y
1
G j(C
1
)
L
YGj(C 1 ) L
并联谐振的特点
返回
• Y最小，Z最大
R
谐振频率 带通网络 幅频特性 相频特性
串联谐振的特点
电路呈阻性
相量图
大小相等，方向 相反；
可能有： UL=UC>>U
Z最小，I 最大 Z=R，I0=U/R 若R=0，即相当于短路。 <0容性；>0感性。
Q 值与电压
Q0L 1 1 R 0CR R
L C
ULj0LI0jR0LUjQU,
例2
图示电路中，R=150，L=100，1/(C) =900，
电压 u = 300[12 + sin2 t + cos3t]V, 求各电表读数和
2
3
电路的总平均功率。 对于三次谐波分量 ：U 310 0 90V A 1
电路第五版课件-第十一章电路的频率响应-PPT
f
1 2 LC
可知调谐的方法有：
(1) L、C 不变，改变电源 ( f )。可用于L或C的测量
(2) 电源频率 ( f )不变，改变L 或 C (常改变 C )。
用于选择信号。
14
3. 串联谐振电路的特点
(1)电路端口电压与电流同相位，电路呈纯电阻性 ；
(2) |Z|R 最小，电路中的电流达到最大； I US R
U(j)
4
(2) 转移函数(传递函 数) ①激励是电压源
. H(j) U. 2(j)
U1(j)
(响应与激励不在同一端口)
.
I1(j)
.
I2(j)
.
U1(j)
无源 线性 网络
.
U2(j) ZL
为转移电压比； ②激励是电流源
. H(j) I. 2(j)
U1(j) 为转移导纳。
. H(j) I.2(j) 为转移电流比。
为便于比较不同参数的RLC串联电路的频率响应之间在性
能上的差异，纵、横坐标都采用相对于谐振点的比值作为
绘制频率特性的坐标系。即
横坐标： 0
纵坐标：U ( jω) US ( jω0 )
这样所有的RLC电路都在同一个相对尺度下来比较相
互频率特性的差异（偏谐程度）。这样绘制的频率响应
曲线称为通用曲线。
17
例：某收音机的输入回路如图，L=0.3mH;R=10， 为收到中央电台560kHz信号，求调谐电容C值；若 输入电压为1.5V，求谐振电流和此时的电容电压。
解：由串联谐振的条件： C 1 269pF (2f0)2L
I0
U R
1.5 10
0.15A
UC
I0
1
理解电路中的频率响应与频率特性
理解电路中的频率响应与频率特性当我们研究电路的设计和性能时，频率响应和频率特性是两个重要的概念。
频率响应是指电路输出信号随输入信号频率变化而产生的变化，而频率特性则是描述了电路在不同频率下的行为和性能。
深入理解电路中的频率响应和频率特性对于电路的分析和设计至关重要。
一个常见的模拟电路是滤波器。
滤波器的功能是选择或拒绝特定频率范围的信号。
频率响应曲线是一种常用的描述滤波器性能的方法。
频率响应曲线通常以对数坐标绘制，横坐标表示频率，纵坐标表示增益或衰减量。
在频率响应曲线中，有两个关键的参数需要关注：截止频率和增益。
截止频率是指在该频率下，滤波器的输出信号衰减到输入信号的一半。
对于低通滤波器来说，截止频率是指输出信号衰减到输入信号的-3dB （分贝）。
增益是指滤波器在特定频率下的输出信号相对于输入信号的放大倍数。
另一个重要的概念是频率特性。
频率特性描述了电路在不同频率下的行为和性能。
常见的频率特性包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
低通滤波器是指能够通过低频信号而抑制高频信号的电路。
典型的低通滤波器包括RC滤波器和LC滤波器。
高通滤波器则正好相反，能够通过高频信号而抑制低频信号。
带通滤波器允许通过某个特定的频率范围的信号，而抑制其他频率范围的信号。
带阻滤波器则正好相反，能够抑制某个特定的频率范围的信号，而允许其他频率范围的信号通过。
在电子设备中，音频放大器是另一个常见的应用。
音频放大器的频率响应和频率特性对于保证音频质量和扬声器保护至关重要。
频率响应不均匀可能导致音频信号失真或丢失细节。
因此，设计音频放大器时需要考虑频率响应和频率特性。
频率响应和频率特性在数字信号处理中也起着重要的作用。
数字信号处理器（DSP）可以通过改变数字滤波器的频率响应来实现不同的滤波效果。
数字滤波器可以对信号进行低通滤波、高通滤波、带通滤波或带阻滤波，以满足不同的应用需求。
总之，理解电路中的频率响应和频率特性对于电路的设计和性能分析非常重要。
邱关源《电路》第五版 第十一章 电路的频率响应
存在 0
1 L C ) ( j ) arctg( R
2 2
( j0 ) 0
1 2 ) Z R X R ( L C
2
§11-2 RLC串联电路的谐振
XC
阻抗 Z ( j) 以 0 为中心,
Z
1 C
X L L
X
在全频域内随频率变动的
2Q 2 >1 2Q 2 1
2
Q 1
UL /U
UC /U
出现峰值的条件为Q >0.707 当Q很大时, 两峰值向谐振频
率接近。 当Q<0.707时, UL/U和UC /U不 出现峰值。
0
1 1 2
UC Q U 2 Q 2 ( 2 1) 2
UL U
Q 1
2
Q 2 (1
I
R
UR
j L
UL UC
1 j C
UL
U
UR
UC U L UC 0
I
Q值—品质因数(quality factor)
Q
0 L
R
1 L 1 0CR R C
Z 0
§11-2 RLC串联电路的谐振
UL
U
电感上电压与电容上电压大小
得：
1
3 2
UL UC
1 j C
400 10 5000
.
F 0.1F
.
I 设 U 10 0 V 得：
U R R I 10 V
0
.
.
.
U L j0 L I 4090 V
0
.
U 0.02 00 A R
第十一章 电路的频率响应
U R ( jω) R 1 ( j ) 1 1 Us R j ( L ) 1 jQ( ) C
H R ( j )
L
C Q P
0
+ u _
电场能量 2 2 wC 1 CuC 1 LI m0 sin 2 t 2 2 R 磁场能量 2 wL 1 Li 2 1 LI m0 cos2 t 2 2
1 LC
2 2 1 2 2 w总 w L wC 1 LIm0 1 CU Cm0 2 CQ U m 2 2
4、电阻上的电压等于电源电压， LC上串联总电压为零，即
I
+
R + UR _ + UL _ + UC_
UR U , UL UC 0
U
j L
1 jω C
_
UL
U UR I R
UR
I
UC
谐振时的相量图
jω0 L UL0 jω0 L I R I 0 jQ U R I 1 U C0 j R I 0 jQ U j0C 0CR
Q越大，谐振曲线越尖。通频带越窄。
f (kHz) L（） 1290
1 ωC（）
电台1 820
电台2 640 1000
电台3 1026 1612
X I=U/|Z| (mA) I(f )
1290 0 I0=0.5
–1660 – 660 I1=0.015
电路的频率响应
电路的频率响应
1
第十二章
电路的频率响应
当正弦激励的幅值不变，而频率变化时，因 为电感和电容的阻抗是频率的函数，因此电 路对不同的频率会有不同的响应，而且频率 量的变化可能会引起电路性质的质变。
2
12.1 网络函数
电路在正弦稳态时，网络函数的定义为：
响应相量 H( j ) 激励相量
线性网络，网络函数可用方框图来表示。
13
12. 3 串联谐振电路
串联谐振时能量的关系 ： U 设电源的电压Usmcost，电路的电流 i R cos t 容上的电压u C 2QUs sin ,电路的总储能为： 0t
sm 0 0
2
U cos 0 t R
,电
W ( 0 )
1 2 1 L 2 2 2 Li CuC 2 U s cos2 ( 0 t ) CQ 2U s sin 0 t 2 2 R 1 2 2 2 CQ U s CQ 2U sm 常 数 2
2
则：
因此：
电路中储存的能量 Q 2 一周期内电路的吸收能 的量
串联谐振的品质因数体现了在一个周期内电感和电 容的储能与回路电阻消耗能量的比值。
15
12.4 并联谐振电路
U
电路的输入导纳为 ：
IR
R L
IS
IL
ቤተ መጻሕፍቲ ባይዱIC
C
RLC并联谐振电路
I 1 1 Y H( j) j(C ) L U R
f0 1 2 LC
0 1 LC
11
电路的输入阻抗为：
1 Z( j) R j(L ) C
12. 3 串联谐振电路
I
什么是电路中的频率响应
什么是电路中的频率响应电路中的频率响应是指电路对不同频率信号的响应程度。
不同频率的信号在经过电路时，电路会对其进行不同程度的衰减或放大，从而产生不同的响应。
频率响应是衡量电路性能的重要指标之一，它反映了电路对频率变化的敏感度和传递特性。
频率响应通常采用频率响应曲线来表示，曲线上横坐标表示频率，纵坐标表示响应幅度。
频率响应曲线可以是幅频响应曲线、相频响应曲线或者复频响应曲线。
幅频响应曲线描述了电路输出信号的幅度随频率变化的情况，相频响应曲线描述了电路输出信号的相位随频率变化的情况，而复频响应曲线则同时描述了幅度和相位随频率变化的情况。
电路的频率响应受到其组成元件和拓扑结构的影响。
不同的元件具有不同的频率特性，例如电感元件在低频时具有较高的阻抗，而在高频时阻抗较低；电容元件则相反，在低频时阻抗较低，而在高频时阻抗较高。
同时，电路的结构也会对频率响应产生影响，例如滤波器可以通过布置滤波电路元件来改变电路的频率响应，从而实现对频率的选择性放大或衰减。
频率响应在电子工程中具有广泛的应用。
在音频设备中，频率响应决定了音频信号的音质表现，因此需要设计合适的电路来保持信号的平衡和纯净。
在通信领域，频率响应对信号传输和接收的质量起着决定性的作用。
而在图像处理和视频设备中，频率响应对于保持图像的清晰度和色彩还原度也至关重要。
为了获得准确的频率响应数据，工程师通常会使用频谱仪等专业仪器来进行测量。
通过输入不同频率的信号，并测量输出信号的幅度和相位变化，可以绘制出准确的频率响应曲线。
在设计和调试电路时，频率响应曲线的分析和评估是必不可少的步骤，可以帮助工程师了解电路性能的优劣，以及对频率进行相应的调整和优化。
总之，电路中的频率响应是描述电路对不同频率信号的响应情况的重要指标，它对于衡量电路性能、优化电路设计以及保证信号质量具有重要意义。
通过合理地设计和调整电路的组成元件和拓扑结构，工程师可以实现所需的频率响应特性，从而满足不同应用场景和要求的信号处理需求。
电路的频率响应ppt课件
例 RLC串联电路中US 200V，C 6.34F电路的固有频率
0
314rad
/
s，带宽BW
6.28rad
/
s。
求L、R和U
L、U
。
C
解
L
1
02C
1 3142 6.34106
1.6H
BW
2
1
0
Q
Q 0 314 50
BW 6.28
Q 0L 1 R 0RC
Q1 Q2
(2) (1)
11
上页 下页
工程上采用输出幅度来标定频率范 围，得到谐振电路的通频带。
带宽 通带限定的频域范围
UR( j) US ( j1)
1
1
H R ( j)
1
1 Q2( 1 )2
1 2
2
BW1 BW2
H R ( j)
1 2
Q( 1 ) 1
US
I1 2
-
I2
2
解
(2 j)I1 2I2 US
(4 j)I2 2I1 0
I2
(
2US
j)2 j6
4
I2 US
2
42
j6
UL US
j2 42
j6
3
上页 下页
11.2 串联电路的谐振
谐振现象是电路的一种特殊工作状态，该现象被
R
jQU
UL
UC
1 j
0C
I
j 1 U
0CR
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路的频率响应
一、网络函数？
电路在正弦电源的激励下，响应与激励之比；
H1（jw ）=响应与激励之比；
二、网络函数的频率特性？
三、滤波器？
具有选频功能的电路；
四、谐振？
类似于共振，可以增强信号；
五、RLC 串联谐振？
特征：对于串联电路，电压与电流同相位；
条件:L ω=C ω1;LC pi f 21
0=
1) 电路阻抗最小；整个电路呈现阻性，即Z0=R ；
2) 电路中电流最大；
3) 电感与电容两端的电压大小相等，方向相反；，当电感或电容
的阻抗远大于阻抗时，其两端的电压也远大于电阻；
4) 电路有功功率最大，P=I2R=U2/R ；
5) 品质因数:Q=
C
L R RC R L 1100==ωω
六、RLC并联谐振？
特征：对于串联电路，电压与电流同相位；
条件:wL=1/(wC);
1)电路导纳最小，阻抗最大，呈阻性；
2)电路端电压最大；
3)电感与电容支路电流大小相等，相位相反，且为电流源电流的
Q倍；
4)电路有功功率最大，无功功率为零；
七、什么时候带上幅角？什么时候可以不带？。
