常用射频指标测试大纲
射频各项测试指标

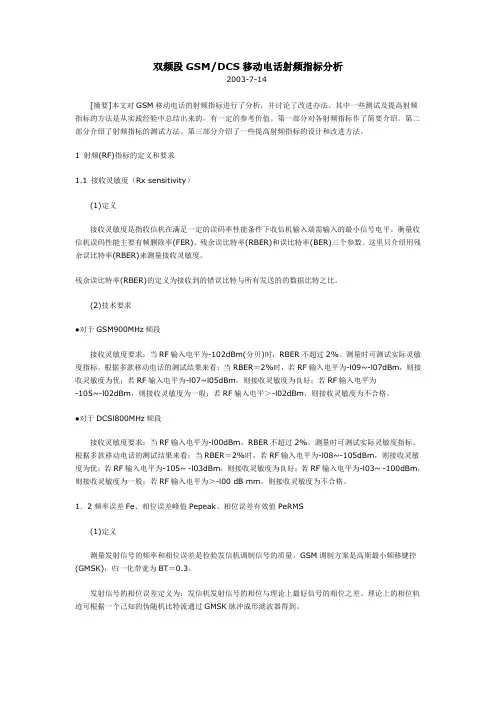

双频段GSM/DCS移动电话射频指标分析2003-7-14[摘要]本文对GSM移动电话的射频指标进行了分析，并讨论了改进办法。
其中一些测试及提高射频指标的方法是从实践经验中总结出来的，有一定的参考价值。
第一部分对各射频指标作了简要介绍。
第二部分介绍了射频指标的测试方法。
第三部分介绍了一些提高射频指标的设计和改进方法。
1 射频(RF)指标的定义和要求1.1 接收灵敏度（Rx sensitivity）(1)定义接收灵敏度是指收信机在满足一定的误码率性能条件下收信机输入端需输入的最小信号电平。
衡量收信机误码性能主要有帧删除率(FER)、残余误比特率(RBER)和误比特率(BER)三个参数。
这里只介绍用残余误比特率(RBER)来测量接收灵敏度。
残余误比特率(RBER)的定义为接收到的错误比特与所有发送的的数据比特之比。
(2)技术要求●对于GSM900MHz频段接收灵敏度要求：当RF输入电平为-102dBm(分贝)时，RBER不超过2%。
测量时可测试实际灵敏度指标。
根据多款移动电话的测试结果来看：当RBER＝2%时，若RF输入电平为-l09~-l07dBm，则接收灵敏度为优；若RF输入电平为-l07~l05dBm，则接收灵敏度为良好；若RF输入电平为-105~-l02dBm，则接收灵敏度为一般；若RF输入电平＞-l02dBm，则接收灵敏度为不合格。
●对于DCSl800MHz频段接收灵敏度要求：当RF输入电平为-l00dBm，RBER不超过2%。
测量时可测试实际灵敏度指标。
根据多款移动电话的测试结果来看：当RBER＝2%时，若RF输入电平为-l08~-105dBm，则接收灵敏度为优；若RF输入电平为-105~ -l03dBm，则接收灵敏度为良好；若RF输入电平为-l03~ -100dBm，则接收灵敏度为一般；若RF输入电平为＞-l00 dB mm，则接收灵敏度为不合格。
1．2频率误差Fe、相位误差峰值Pepeak、相位误差有效值PeRMS(1)定义测量发射信号的频率和相位误差是检验发信机调制信号的质量。
射频指标的测试方法
xxxxxx南方高科有限公司[摘要]本文对GSM移动电话的射频指标进行了分析，并讨论了改进办法。
其中一些测试及提高射频指标的方法是从实践经验中总结出来的，有一定的参考价值。
第一部分对各射频指标作了简要介绍。
第二部分介绍了射频指标的测试方法。
第三部分介绍了一些提高射频指标的设计和改进方法。
1射频(RF)指标的定义和要求1.1接收灵敏度（Rx sensitivity）(1)定义接收灵敏度是指收信机在满足一定的误码率性能条件下收信机输入端需输入的最小信号电平。
衡量收信机误码性能主要有帧删除率(FER)、残余误比特率(RBER)和误比特率(BER)三个参数。
这里只介绍用残余误比特率(RBER)来测量接收灵敏度。
残余误比特率(RBER)的定义为接收到的错误比特与所有发送的的数据比特之比。
(2)技术要求●对于GSM900MHz频段接收灵敏度要求：当RF输入电平为一102dBm时，RBER不超过2％。
测量时可测试实际灵敏度指标。
根据多款移动电话的测试结果来看：当RBER＝2％时，若RF输入电平为-l09一l07dBm，则接收灵敏度为优；若RF输入电平为-l07一l05dBm，则接收灵敏度为良好；若RF输入电平为-105一l02dBm，则接收灵敏度为一般；若RF输入电平＞-l02dBm，则接收灵敏度为不合格。
●对于DCSl800MHz频段接收灵敏度要求：当RF输入电平为-l00dBm，RBER不超过2％。
测量时可测试实际灵敏度指标。
根据多款移动电话的测试结果来看：当RBER＝2％时，若RF输入电平为一l08一-105dBm，则接收灵敏度为优；若RF输入电平为一105-- -l03dBm，则接收灵敏度为良好；若RF输入电平为-l03一-100dBm，则接收灵敏度为一般；若RF输入电平为＞-l00dB mm，则接收灵敏度为不合格。
1．2频率误差Fe、相位误差峰值Pepeak、相位误差有效值PeRMS(1)定义测量发射信号的频率和相位误差是检验发信机调制信号的质量。
GSM手机射频指标及测试之一
GSM手机射频指标及测试之一1）频率误差定义发射机的频率误差是指测得的实际频率与理论期望的频率之差。
它是通过测量手机的I/Q信号并通过相位误差做线性回归，计算该回归线的斜率即可得到频率误差。
频率误差是唯一要求在衰落条件下也要进行测试的发射机指标。
测试目的通过测量发射信号的频率误差可以检验发射机调制信号的质量和频率稳定度。
频率误差小，则表示频率合成器能很快地切换频率，并且产生出来的信号足够稳定。
只有信号频率稳定，手机才能与基站保持同步。
若频率稳定达不到要求（±0.1PPm），手机将出现信号弱甚至无信号的故障，若基准频率调节范围不够，还会出现在某一地方可以通话但在另一地方不能正常通话的故障。
GSM频段选1、62、124三个信道，功率级别选最大LEVEL5；DCS频段选512、698、885三个信道，功率级别选最大LEVEL0进行测试。
GSM频段的频率误差范围为+90HZ——-90HZ，频率误差小于40HZ时为最好，大于40HZ小于60HZ时为良好，大于60HZ小于90HZ时为一般，大于90HZ时为不合格；DCS频段的频率误差范围为+180HZ——-180HZ，频率误差小于80HZ时为最好，大于80HZ小于100HZ时为良好，大于100HZ小于180HZ时为一般，大于180HZ时为不合格。
2)相位误差定义发射机的相位误差是指测得的实际相位与理论期望的相位之差。
理论上的相位轨迹可根据一个已知的伪随机比特流通过0.3GMSK脉冲成形滤波器得到。
相位轨迹可看作与载波相位相比较的相位变化曲线。
连续的1将引起连续的90度相位的递减，而连续的0将引起连续的90度相位的递增。
峰值相位误差表示的是单个抽样点相位误差中最恶略的情况，而均方根误差表示的是所有点相位误差的恶略程度，是一个整体性的衡量。
测试目的通过测试相位误差了解手机发射通路的信号调制准确度及其噪声特性。
可以看出调制器是否正常工作，功率放大器是否产生失真，相位误差的大小显示了I、Q数位类比转换器和高斯滤波器性能的好坏。
Wi-Fi射频测试技术
OFDM（正交频分复用）
正交频分复用技术OFDM是一种多载波发射技术，它将可用频谱划分为 许多载波，每一个载波都用低速率数据流进行调制。它获取高数据传输率的 诀窍就是，把高速数据信息分开为几个交替的、并行的BIT流，分别调制到 多个分离的子载频上，从而使信道频谱被分到几个独立的、非选择的频率子 信道上，在AP与无线网卡之间进行传送，实现高频谱利用率。
MCS
空间流
调制方式
0
1
CCK
1
1
CCK
2
1
PBCC
3
1
PBCC
4
1
OFDM
5
1
OFDM
6
1
OFDM
7
1
OFDM
8
1
OFDM
9
1
OFDM
10
1
OFDM
11
1
OFDM
编码率
传输速率 5.5 11 22 33 6 9 12 18 24 36 48 54
备注 b/g b/g b/g b/g g g g g g g g g
定义了推荐方法和公用接入点协议，使得接入点之间能够交换需要的信息，以支持分 布式服务系统，保证不同生产厂商的接入点的互联性，例如支持漫游。
2003年推出，工作在2.4GHz ISM频段，组合了802.11b和802.11a标准的优点，在兼容 802.11b标准的同时，采用OFDM调制方式，速率可高达54Mbps。
WCDMA射频指标测试--HSDPA篇
WCDMA射频指标测试--HSDPA篇前言：本文档主要介绍根据3GPP 34.121，使用Agilent 8960进行HSDPA测试的方法及测试步骤。
1.概述 (1)2.HSDPA信道结构 (1)2.1HS-PDSCH 高速物理下行链路共享信道 (1)2.2HS-SCCH 高速共享控制信道 (1)2.3HS-DPCCH 上行链路高速专用物理控制信道 (2)3.测试项目 (2)4.测试设置 (3)4.1常规设置 (3)4.2HSDPA 设置 (3)4.334.121 Preset Call Configurations参数配置 (4)5.HS-DPCCH的最大输出功率 (8)6.HS-DPCCH的频谱发射模版 (10)7.HS-DPCCH的邻道泄漏抑制比（ACLR） (10)8.HS-DPCCH (11)9.HS-DPCCH的矢量幅度误差（EVM） (16)10.Maximum Input Level for HS-PDSCH Reception (16QAM) (18)1.概述HSDPA （High Speed Downlink Packet Access）高速下行分组接入技术,WCDAM R99版本可以提 供384kb/s的数据速率，但许多对流量要求较高的数据业务（如视频、流媒体和高速下载等业务）对下行数据速率提出了更高的要求。
3GPP在R5协议中提出了HSDPA，它可以在不改变已经建设的WCDMA 系统网络结构的基础上，大大提高用户下行数据业务速率，理论最大值可达到14.4Mb/s。
2.HSDPA信道结构HSDPA引入了一个新的传输信道，即高速下行链路共享信道（HS-DSCH），以承载用户数据，用户 共享下行码资源和功率资源，进行时分和码分复用。
为实现HSDPA的功能特性，在3GPP的物理层规范中引入三个新的物理信道：2.1HS-PDSCH 高速物理下行链路共享信道承载下行链路用户数据，扩频因子采用16。
常用射频指标测试大纲
常用射频指标测试大纲常用射频指标测试大纲通信对抗2015/10/30Ver. 1.0目录目录11.1dB压缩点（P1dB） (1)1.1基本概念 (1)1.2测量方法 (1)2.三阶交调（IP3） (2)2.1基本概念 (2)2.2测量方法 (3)3.三阶互调（IM3） (4)3.1基本概念 (4)3.2测量方法 (5)3.2.1直接测量 (5)3.2.2间接法 (5)4.噪声系数（NF） (5)4.1基本概念 (5)4.2测量方法 (6)4.2.1使用噪声系数测试仪 (6) 4.2.2增益法 (6)4.2.3Y因数法 (8)4.2.4测量方法小结 (10)5.灵敏度 (10)5.1基本概念 (10)5.2测量方法 (11)5.2.1间接法-噪声系数法测量 (11)5.2.2直接法-临界灵敏度测量 (11)6.镜频抑制 (11)6.1基本概念 (11)6.2测量方法 (12)7.相位噪声 (13)7.1基本概念 (13)7.2测量方法 (13)7.2.1基于频谱仪的相位噪声测试方法 (13)1.1dB压缩点（P1dB）1.1基本概念射频电路（系统）有一个线性动态范围，在这个范围内，射频电路（系统）的输出功率随输入功率线性增加，即输出功率P out– P in = G，输出信号的功率步进等于输入信号的功率步进ΔP out = ΔP in，这种射频电路（系统）称之为线性射频电路（系统），这两个功率之比就是功率增益G。
随着输入功率的继续增大，射频电路（系统）进入非线性区，其输出功率不再随输入功率的增加而线性增加，也就是说，其输出功率低于小信号增益所预计的值。
当输出功率满足P out– P in = G – 1时，对应的P out即为输出1dB压缩点，对应的P in即为输入1dB压缩点。
通常把增益下降到比线性增益低1dB 时的输出功率值定义为输出功率的1dB 压缩点，用P1dB表示（图1）。
典型情况下，当功率超过P1dB时，增益将迅速下降并达到一个最大的或完全饱和的输出功率，其值比P1dB大3dB～4dB。
CDMA移动通信射频测试规范
CDMA移动通信射频测试规范CDMA移动通信射频测试规范（射频指标测试）1.频率要求2.波形质量3.频率准确度4.传输时间误差5.EVM（矢量误差幅度）6.幅度误差（Amplitude Error）7.相位误差（Phease Error）8.Carrier feed-through （载波馈通）9.开环输出功率范围10.开环功率控制的时间相应11.Access Probe Output Power（接入探测输出功率）12.码域功率13.TX Max Power（最大射频输出功率）14.最小受控输出功率15.Standby output power（待机输出功率）16.Gated output power（门控输出功率）17.Range of Closed Loop Power Control（闭环功率控制范围）18.发射传导杂散发射19.单频抗扰度(相当于GSM手机中的同频抑制)20.单边带抑制21.在加性高斯白噪声下的前向业务信道的解调22.接收灵敏度和接收动态范围23.互调杂散响应衰减24.接收机传导杂散发射1.频率要求定义在信道号数1013至1023、1至311、356至644、689至694和739至777中，所有移动台应支持CDMA工作方式。
测试目的：验证手机在各个频段的信道频率上是否能够准确切换。
2.波形质量（相当于GSM手机中的时间/功率特性）定义：测量波形质量因素。
该测量同样给出载频误差的估值和发射时间误差的估值。
在使波形质量因素表达式最大时测量的载频误差的估值用于提供载频误差的估值。
在使波形质量因素表达式最大时测量的发射时间误差的估值提供发射时间误差的估值。
测试目的：波形质量用来测量手机发射的信号有多少比例是与理想波形相关的。
此指标的好坏直接影响移动台OQPSK调制信号传输的质量。
移动台必须满足rho为0.944，此水平的性能产生给其他用户的干扰为0.25dB。
3.Freq Accuracy（频率准确度）频率准确度是移动台发射机在指配载频上的发射能力。
35--频谱仪使用和主要射频指标测试方法.
7
© 2013 WRI Corporation
All rights reserved
三、无线指标
3、增益
B：增益调节范围 定义
指当干线放大器具有可调增益时其最大增益与最 小增益的差值
指标要求
厂家声明值
武汉虹信公司
虹信通信 ·无线覆盖解决方案专家
8
© 2013 WRI Corporation
offset操作
有时输入信号很强，需要先接几十dB衰减器后再把 信号输入仪表进行测量，况且输入连接线路本身也有 一点衰耗，所以为保证仪表显示结果为真实值，需要 把这部分人为引入的误差以offset的方式去除。 1.按“LEVEL”； 2.屏幕软键上按“offset” ； 3.在数字键区输入偏置量及单位即可。 设置offset以后记得测完置0，以免影响下次测量；每 次测量前也最好先做恢复出厂设置操作。
武汉虹信公司
虹信通信 ·无线覆盖解决方案专家
21
© 2013 WRI Corporation
All rights reserved
三、无线指标
15、调制准确度
B:峰值码域误差（PCDE） 定义
峰值码域误差是指码域中误差矢量的最大值。其 中，码域矢量误差是指一个码字信号的平均功率 与码域中除该码字之外的其余码字信号的平均功 率之比
武汉虹信公司
虹信通信 ·无线覆盖解决方案专家
4
© 2013 WRI Corporation
All rights reserved
三、无线指标
1、标称最大输出功率
定义
标称最大输出功率是指干线放大器所能达到的最大 输出功率，此最大输出功率应满足以下条件： 增益为最大增益 满足本标准中所有指标要求 在网络应用中不应超过此功率
射频指标及测试方法ppt课件
2006-05-26
射频指标及测试方法
27
频率误差定义为考虑了调制和相位误差的影响以
后，发射信号的频率与该绝对射频频道号(ARFCH)
对应的标称频率之间的差。它通过相应误差做线
性回归，计算该回归线的斜率即可得到频率误差
(因为ω＝θ/t)相位误差峰值是离该回归线最远
的值。频率误差表示频率合成器或锁相环的性能
2006-05-26
射频指标及测试方法
36
GPRS测试
GPRS是通用分组无线业务(GeneralPacketRadioService) 的英文简称，是在现有GSM系统上发展出来的一种新的 承载业务，目的是为GSM用户提供分组形式的数据业务。 GPRS采用与GSM同样的无线调制标准、同样的频带、 同样的突发结构、同样的跳频规则以及同样的TDMA帧 结构。这种新的分组数据信道与当前的电路交换的话音 业务信道极其相似，因此现有的基站子系统(BSS)从一 开始就可提供全面的GPRS覆盖。GPRS允许用户在端到 端分组转移模式下发送和接收数据，而不需要利用电路 交换模式的网络资源。从而提供了一种高效、低成本的 无线分组数据业务。特别适用于间断的、突发性的和频 繁的、少量的数据传输，也适用于偶尔的大数据量传输。
DCS 1800：-48dBc或-48dBm，选其中最高者。
2006-05-26
射频指标及测试方法
15
频谱
2006-05-26
射频指标及测试方法
16
调变频谱（Spectrum 06-05-26
射频指标及测试方法
17
上表中之值依以下原則修正： a)偏移载波600KHz以上到6MHz以下范围內之頻率，
2006-05-26
射频指标及测试方法
射频指标及测试方法
CMS BU
17
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
上表中之值依以下原則修正： a)偏移载波600KHz以上到6MHz以下范围內之頻率，
其测量值最多可允许3個200KHz频宽之信号可 到-36 dBm，其200KHz频宽之中心频率为 200KHz的整数倍。 b)偏移载波6MHz以上之频率，其量测值最多可允 許12個200KHz频宽之信号可到-36 dBm，其 200KHz频宽之中心频率为200KHz的整数倍。 c)偏移载波600KHz以下，若上表之限制值低于36dBm时，可以-36dBm取代。此限制值於偏移 载波600KHz以上至1800KHz以下时，GSM900为51dBm，DCS1800為-56dBm。此限制值于偏移载 波1800KHz（含）以上时，GSM900为-46dBm， DCS1800为-51dBm。
CMS BU
5
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
全频及三温三压测试
2006-05-26
CMS BU
6
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
使用频率范围
2006-05-26
CMS BU
7
深圳中宇元一数码科技有限公司
2006-05-26
CMS BU
9
深圳中宇元一数码科技有限公司
A-MAX Technology(China) Ltd
2006-05-26
CMS BU
10
深圳中宇元一数码科技有限公司 DCS1800 发射机功率之不同级別
A-MAX Technology(China) Ltd
WLANAP射频指标测试用例
WLAN AP射频指标测试用例项目：接收灵敏度测试目的：验证 AP接收灵敏度是否符合要求测试工具： WLAN 信号源测试类型：必须测试配置：AP开工，处于接收状态WLAN 信号源DUT AP 衰减器串口线或是网线计算机测试过程：1 仪器开机预热 30分钟以上，进行校准。
2 用矢量信号源发送数据速率为11Mbps的CCK调制信号，要求 PSDU的长度为 1024字节，信号幅度根据要求进行调节；3 用测试后台统计 AP的解调误帧率（ FER）4 改变不同数据速率重复步骤2～3进行测试。
5分别设置 AP的信道为 1、6、11，重复步骤 2～4应达到的要求、指标和预期结果：-84dBm@11Mbps测试说明：测试结果：项目：接收动态测试目的：验证 AP接收动态范围测试工具： WLAN 信号源测试类型：必须测试配置：AP开工，处于接收状态WLAN 信号源DUT AP 衰减器串口线或是网线计算机测试过程：1 仪器开机预热 30分钟以上，进行校准。
2 用矢量信号源发送数据速率为11Mbps的CCK调制信号，要求 PSDU的长度为 1024字节，信号幅度根据动态范围要求进行调节；3 用测试后台统计 AP的解调误帧率（ FER）4分别设置 AP的信道为 1、6、11，重复步骤 2～3预期结果：AP的输入动态不小于 -10dBm。
测试说明：测试结果：项目：发射功率测试目的：验证 AP发射功率是否符合规格测试工具：频谱分析仪或功率计测试类型：必须测试配置：AP开工，配置 AP连续发射频谱仪DUT AP 衰减器串口线或是网线计算机测试过程：1 仪器开机预热 30分钟以上，进行校准。
2配置 AP，使 AP以最大功率连续发射。
3 用频谱仪或功率计测试 AP天线口的输出功率。
4分别设置 AP的信道为 1、6、11，重复步骤 2～3。
应达到的要求、指标和预期结果：发射功率为 500mW测试说明：测试结果：项目：发射功率调节测试目的：验证 AP的功率等级调节是否符合规格测试工具：频谱分析仪或功率计测试类型：必须测试配置：AP开工，配置连续发射频谱仪DUT AP 衰减器串口线或是网线计算机测试流程：1 仪器开机预热 30分钟以上，进行校准。
(完整版)射频指标测试介绍
目录1GSM部分 (1)1。
1常用频段介绍 (1)1。
2发射（transmitter）指标 (2)1.2.1发射功率 (2)1。
2。
2发射频谱（Output RF spectrum〈ORFS〉) (4)1。
2。
2.1调制频谱 (4)1.2.2。
2开关频谱 (5)1.2.3杂散（spurious emission） (5)1。
2.4频率误差（Frequency Error） (6)1.2。
5相位误差（Phase Error） (6)1.2.6功率时间模板（PVT） (7)1。
2接收（receiver）指标 (8)1。
2。
1接收误码率(BER) (8)2 WCDMA (9)2。
1常用频段介绍 (9)2。
2发射（Transmitter)指标 (9)2。
3接收(receiver)指标 (15)3 CDMA2000 (15)3。
1常用频段介绍 (15)3。
2发射(transmitter）指标 (16)3.3接收（receiver）指标 (19)4 TD-SCDMA部分 (20)4。
1常用频段介绍 (20)4.2发射(transmitter）指标 (20)4。
3接收指标（Receiver） (26)1GSM部分1.1常用频段介绍1.2发射（transmitter）指标1。
2。
1发射功率定义:发射机载波功率是指在一个突发脉冲的有用信息比特时间上内，基站传送到手机天线或收集及其天线发射的功率的平均值.测量目的:测量发射机的载波输出功率是否符合GSM规范的指标。
如果发射功率在相应的级别达不到指标要求，会造成很难打出电话的毛病，即离基站近时容易打出而离基站远时打出困难，往往表现出发射时总是提示用户重拨号码。
如果发射功率在相应的级别超出指标的要求，则会造成邻道干扰.测试方法：手机发射部分由发射信号形成电路、功率放大电路、功率控制电路三个单元组成。
GSM频段分为124个信道，功率级别为5—-—-33dBm,即LEVEL5-—-—LEVEL19共15个级别；DCS频段分为373个信道（512——--885）,功率级别为0————30dBm，即LEVEL0————LEVEL15共15个级别；每个信道有15个功率等级,测试时选上、中、下三个信道对每个功率等级进行测试，每个功率等级以2dBm增减。
常用射频指标测试大纲
常用射频指标测试大纲射频指标测试是对射频电路或系统进行性能评估和验证的关键步骤之一、本文将介绍一个常用的射频指标测试大纲，以帮助读者了解射频指标测试的一般流程和要点。
一、测试目的和背景（约100字）在这一部分，需要明确测试的目的和背景。
例如，测试电路或系统的发射功率、接收灵敏度、频率稳定性等性能指标，以确保其满足设计或规范要求。
同时，需要介绍相关的射频电路和系统的基本原理和特点。
二、测试设备和测试环境（约200字）这一部分需要列出所需的测试设备和测试环境。
例如，测试设备可以包括信号源、功率计、频谱分析仪、示波器等。
测试环境可以包括射频屏蔽室、信号源控制软件等。
同时，需要说明测试设备的特点、性能和使用方法。
三、测试流程和步骤（约500字）在这一部分，需要详细介绍测试的具体流程和步骤。
例如，对于发射功率的测试，可以包括以下步骤：1.准备测试设备和测试环境，确保其正常工作和校准。
2.设置测试信号源的频率和幅度，并连接至待测电路或系统。
3.使用功率计或频谱分析仪测量发射功率，并记录数据。
4.分析和比较测量结果与设计或规范要求，评估性能是否满足要求。
5.如有需要，可进行进一步的优化和调整，再次进行测试。
四、测试数据的处理和分析（约200字）在这一部分，需要介绍测试数据的处理和分析方法。
例如，可以使用统计方法对多次重复测试的数据进行平均和标准差计算，以提高测试结果的可靠性。
同时，可以使用图表、图形等方式展示和比较测试结果，以便更直观地了解性能指标的变化和趋势。
五、测试结果的评估和总结（约200字）在这一部分，需要对测试结果进行评估和总结。
例如，可以根据测试结果判断性能指标是否满足设计或规范要求，并给出相应的结论。
同时，可以指出存在的问题和改进的方向，以提高性能和可靠性。
六、测试安全和质量控制（约100字）在这一部分，需要强调测试过程中的安全性和质量控制。
例如，需要确保测试过程中的电源和信号源的稳定和可靠性，避免对待测电路或系统的损坏。
射频电路(系统)的线性指标及测量方法
射频电路（系统）的线性指标及测量方法蒋治明1、线性指标1.1 1dB压缩点(P1dB——1dB compression point )射频电路（系统）有一个线性动态范围，在这个范围内，射频电路（系统）的输出功率随输入功率线性增加。
这种射频电路（系统）称之为线性射频电路（系统），这两个功率之比就是功率增益G。
随着输入功率的继续增大，射频电路（系统）进入非线性区，其输出功率不再随输入功率的增加而线性增加，也就是说，其输出功率低于小信号增益所预计的值。
通常把增益下降到比线性增益低1dB时的输出功率值定义为输出功率的1dB压缩点,用P1dB表示（见图1）。
典型情况下，当功率超过P1dB时，增益将迅速下降并达到一个最大的或完全饱和的输出功率，其值比P1dB大3dB～4dB。
1db压缩点愈大，说明射频电路（系统）线性动态范围愈大。
图1 输出功率随输入功率的变化曲线1.2 三阶交调截取点（IP3——3rd –order Intercept Poind）当两个正弦信号经过射频电路（系统）时，此时由于射频电路（系统）的非线性作用，会输出包括多种频率的分量，其中以三阶交调分量的功率电平最大，它是非线性中的三次项产生的。
假设两基频信号的频率分别是F1和F2，那么，三阶交调分量的频率为2F1-F2和2F2-F1。
图2是输入信号和输出信号的频谱图。
图3反映了基频（一阶交调）与三阶交调增益曲线，当输入功率逐渐增加到IIP3时，基频与三阶交调增益曲线相交，对应的输出功率为OIP3。
IIP3与OIP3分别被定义为输入三阶交调载取点（Input Third-order Intercept Point）和输出三阶交调载取点（Output Third-order Intercept Point）。
三阶交调截取点（IP3）是表示线性度或失真性能的重要参数。
IP3越高表示线性度越好和更少的失真。
图3中A 线是基频（有用的）信号输出功率随输入功率变化的曲线，B 线是三阶失真输出功率随输入功率变化的曲线。
射频部分的测试项目及指标
PHS 生产交接的内容提要（讲座部分）（注：测试线上的操作要点或内容提要遗漏处在本周完成后再形成书面报告）一．射频部分收发信机的测试项目及指标发射部分：1）载频频率、载频误差及飘移：仅测量载频误差，要求值为+/-3PPM2）调制精度（RMS及峰值矢量误差、幅度及相位误差，初始偏移）：调制精度仅测量RMS及峰值矢量误差，即EVM，要求值为6%---7%。
幅度及相位误差在测试线上为提高测量速度不测，一般EVM符合要求，幅度及相位误差也差不多，其具体要求为，幅度误差，3%；相位误差，4DEG（度）。
3）发射功率：PEAK POWER为10mW，标准为10mW4）发射功率之突发模板测试:在测试线上为提高测量速度不测，仅测发射功率即可。
一般没有实际意义。
但在R&D 时，该项要测试。
具体要求为，BURST POWER RAMP 要在TEMPLATE（模板）之内。
5）占用带宽（OBW）：占用带宽平均为288KHZ。
标准为300KHZ6）邻道泄漏功率ACP：+/-600K失谐：200nW以下（标准为800nW及以下）+/-900K失谐：100nW以下（标准为250nW及以下）7）带内及带外的杂散辐射：带内（IN BAND）：30nW ----300 nW （标准为250nW及以下）带外（OUT OF BAND）：（标准为2.5uW及以下）8）天线焊接及测试:在CABLE 测试完毕，焊接RF 板上的RF CONNECTOR 至天线的传输线短接焊盘，并焊接天线或接上天线金属触片。
采用感应方式测试，主要测试发射功率POWER LEVEL及调制精度EVM。
测试要求接收部分：1）接收灵敏度或误码率测试：灵敏度或误码率条件为：TEST PATTERN: PN9TESTED OBJECT: PS-TCH在输入电平为15dBuV的前提下，BER 应小于或等于0.5%.二．射频模块及基带的调试及较正方法1）调制精度、发射功率的微调:H99: 调制精度的微调主要由SFR102（TRIMMER RES（可调电位器））来调整，但SFR102要与SFR101（TRIMMER RES）配合调整，因为在SFR101与SFR102的组合调整下方可调整到理想的调制精度及发射功率。
射频各项测试指标
射频各项测试指标射频（Radio Frequency，简称RF）是指在无线通信、遥感、雷达等领域内，将电能转换为电磁波进行无线传输和接收的一种技术。
射频技术在现代通信领域中应用广泛，所以对射频性能的测试和评估至关重要。
下面将介绍一些射频测试中的重要指标：1. 带宽（Bandwidth）：带宽是指信号通过系统或设备时所能传送的最高频率范围。
频率越高，传输的信息量就越大。
带宽的单位通常为赫兹（Hz），常见的射频带宽有10 MHz、20 MHz、40 MHz等。
2. 中心频率（Center Frequency）：中心频率是指系统或设备工作的主导频率。
在射频通信中，根据具体的通信需求，可以选择不同的中心频率来传送信号。
3. 信号功率（Signal Power）：信号功率是指射频信号的强度，单位为分贝毫瓦（dBm）。
信号功率的大小可以影响射频传输的距离以及信号的质量。
4. 敏感度（Sensitivity）：敏感度是指接收器能够识别和接收的最小射频信号强度。
敏感度越高，接收器就能够接收到较弱的信号，从而提高通信质量和距离。
5. 动态范围（Dynamic Range）：动态范围是指接收器能够同时识别和接收的最大和最小射频信号强度之间的范围。
动态范围越大，接收器在接收强信号时仍能保持高灵敏度。
6. 带内泄漏（In-Band Leakage）：带内泄漏是指在接收机输出频谱范围内的其他信号干扰。
带内泄漏较大会导致接收到的信号质量下降。
7. 反射损耗（Return Loss）：反射损耗是指由于不完美的匹配而产生的信号反射所引起的能量损耗。
较高的反射损耗表示较好的匹配，能够减少信号的干扰和损耗。
8. 杂散（Spurious）：杂散是指在希望频带之外的其他频率范围内的无用信号或噪声。
杂散越小，接收到的信号质量越好。
9. 相位噪声（Phase Noise）：相位噪声是指射频信号相位的随机波动，通常以分贝/赫兹（dBc/Hz）为单位。
射频测试方案模板
射频测试方案模板1. 引言射频（Radio Frequency, RF）测试是指对射频信号的参数和性能进行测试和评估的过程。
射频测试广泛应用于通信、无线电设备、雷达、卫星通信等领域。
为了确保产品的质量和稳定性，制定一份完善的射频测试方案是非常重要的。
本文档提供了一个基础的射频测试方案模板，以供参考和使用。
2. 测试目标射频测试的目标在于验证产品是否符合规定的性能要求。
为了达到这一目标，我们需要制定明确的测试目标，例如：1.测试产品的射频发射功率是否在规定范围内；2.测试产品的接收灵敏度是否达到要求；3.测试产品的频率稳定性；4.测试产品的谐波和杂散分量；5.测试产品的功耗。
3. 测试环境和设备为了进行射频测试，需要搭建适当的测试环境，并准备相应的测试设备。
测试环境和设备的选择应根据具体的测试需求和产品特性来确定。
以下是一个简单的测试环境和设备的例子：1.射频测试室：确保测试环境的电磁兼容性和隔离性；2.射频信号发生器：用于产生待测试的射频信号；3.射频功率计：用于测量射频信号的发射功率；4.频谱分析仪：用于分析射频信号的频谱特性；5.射频信号接收器：用于测量产品的接收灵敏度；6.时域反射计：用于测量射频信号在传输线路中的反射损耗。
4. 测试方法在进行射频测试之前，需要制定相应的测试方法和流程，以保证测试的准确性和可重复性。
以下是一个简单的测试方法示例：1.设置测试环境和连接测试设备；2.根据测试目标，调节射频信号发生器的参数，如频率、功率等；3.使用射频功率计测量射频信号的发射功率；4.使用频谱分析仪分析射频信号的频谱特性，包括谐波和杂散分量；5.使用射频信号接收器测量产品的接收灵敏度；6.使用时域反射计测量射频信号在传输线路中的反射损耗。
5. 数据记录与分析在进行射频测试时，需要准确地记录测试数据，并进行相应的数据分析。
数据记录和分析的目的在于评估产品是否达到了测试要求，以及分析可能存在的问题和改进的空间。
无线射频测试标准
≤5°
pass
相位误差（峰值）
度
15
频率误差
Hz
突发脉冲功率/时间包络 ――
-20°至+20° ±190Hz(-190~190Hz之 间) 在模板之内
pass
pass
调制频谱
――
在包络线下
pass
pass
切换频谱
――
在包络线下
pass
常温下耦合测试
1#
ch251
功率级
平均值
测试项目
单位
测试标准 及要求
在包络线下
在包络线下
（-3.5）～3.5
pass pass pass
pass pass pass
相位误差（均方根值） 度
≤5°
相位误差（峰值）
度
15
频率误差
Hz
突发脉冲功率/时间包络 ――
-20°至+20° ±180Hz(-180~180Hz之 间) 在模板之内
调制频谱
――
在包络线下
切换频谱
――
在包络线下
测试日期
（软件或硬件版本）
测试设备
程控电源、CMU200
PCS1900MHz频段射频性能测试
常温下传导测试
1#
ch251
功率 等级
平均值
测试项目
单位
1#
测试标准及要求
ch512
平均值
功率电平
dBm
29.2~31.5
相位误差（均方根值） 度
≤5°
pass
相位误差（峰值）
度
频率误差
Hz
0
突发脉冲功率/时间包络 ――
1# ch512 平均值
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用射频指标测试大纲通信对抗2015/10/30Ver. 1.0目录目录11.1dB压缩点（P1dB） (1)1.1基本概念 (1)1.2测量方法 (1)2.三阶交调（IP3） (2)2.1基本概念 (2)2.2测量方法 (3)3.三阶互调（IM3） (4)3.1基本概念 (4)3.2测量方法 (5)3.2.1直接测量 (5)3.2.2间接法 (5)4.噪声系数（NF） (5)4.1基本概念 (5)4.2测量方法 (6)4.2.1使用噪声系数测试仪 (6)4.2.2增益法 (6)4.2.3Y因数法 (8)4.2.4测量方法小结 (10)5.灵敏度 (10)5.1基本概念 (10)5.2测量方法 (11)5.2.1间接法-噪声系数法测量 (11)5.2.2直接法-临界灵敏度测量 (11)6.镜频抑制 (11)6.1基本概念 (11)6.2测量方法 (12)7.相位噪声 (13)7.1基本概念 (13)7.2测量方法 (13)7.2.1基于频谱仪的相位噪声测试方法 (13)1.1dB压缩点（P1dB）1.1基本概念射频电路（系统）有一个线性动态范围，在这个范围内，射频电路（系统）的输出功率随输入功率线性增加，即输出功率P out– P in = G，输出信号的功率步进等于输入信号的功率步进ΔP out = ΔP in，这种射频电路（系统）称之为线性射频电路（系统），这两个功率之比就是功率增益G。
随着输入功率的继续增大，射频电路（系统）进入非线性区，其输出功率不再随输入功率的增加而线性增加，也就是说，其输出功率低于小信号增益所预计的值。
当输出功率满足P out– P in = G – 1时，对应的P out即为输出1dB压缩点，对应的P in即为输入1dB压缩点。
通常把增益下降到比线性增益低1dB 时的输出功率值定义为输出功率的1dB 压缩点，用P1dB表示（图1）。
典型情况下，当功率超过P1dB时，增益将迅速下降并达到一个最大的或完全饱和的输出功率，其值比P1dB大3dB～4dB。
1dB压缩点愈大，说明射频电路（系统）线性动态范围愈大。
图 1 输出功率随输入功率的变化曲线1.2测量方法频谱仪直接测量。
1，DUT的输入端连接信号源，输出端连接频谱仪；2，将输入信号的功率由小至大缓慢增加，并记录输入功率、输出功率极其差值，保证DUT由线性区逐步进入非线性区。
在过渡区适当减小功率步进；3，当增益G减小1时所对应的点即为1dB压缩点。
2.三阶交调（IP3）2.1基本概念当两个正弦信号经过射频电路（系统）时，此时由于射频电路（系统）的非线性作用，会输出包括多种频率的分量，其中以三阶交调分量的功率电平最大，它是非线性中的三次项产生的。
假设两基频信号的频率分别是F1 和F2，那么，三阶交调分量的频率为2F1-F2 和2F2-F1。
图2是输入信号和输出信号的频谱图。
图 2 输入、输出频谱图当输入功率逐渐增加到IIP3 时，基频与三阶交调增益曲线相交，对应的输出功率为OIP3。
IIP3 与OIP3 分别被定义为输入三阶交调截取点（InputThird-order Intercept Point）和输出三阶交调截取点（Output Third-order Intercept Point）。
三阶交调截取点（IP3）是表示线性度或失真性能的重要参数，IP3 越高表示线性度越好和更少的失真。
图3中A线是基频（有用的）信号输出功率随输入功率变化的曲线，B线是三阶失真输出功率随输入功率变化的曲线，B线的斜率是A 线的斜率的 3 倍（以dB 为单位），理论上会与A相交，这个交点就是三阶截取点。
假定射频电路（系统）的增益为G，它表示图3中A线（基频）的斜率，3G则表示图3中B线（三阶交调）的斜率，即在线性范围内，三阶交调输出功率是一阶交调输出功率的3倍。
故两曲线的方程分别为：OIP3－a＝G（IIP3－Pi）及OIP3－b＝3G（IIP3－Pi），则有OIP3＝a＋(a－b)/2＝(3a－b)/2=1.5(a-b)+b及OIP3=IIP3+G图 3 功率变化曲线2.2测量方法进行此测量时，重要的是两测试信号源间有充分的隔离，从而防止产生更多的互调产物。
可能需要使用隔离器、固定衰减器、隔离放大器或高隔离威尔金森功率合路器，可能还需要低通滤波器来衰减信号源的2次谐波。
图4为IP3测试框图，在信号源和频谱分析仪之间，附加了一些测试设备。
附加在射频信号源与合成器之间的隔离器用以改善并隔离射频信号源之间的交调或混合，低通滤波器用以减少射频信号源的谐波成分。
附加在被测放大器与频谱分析之间的隔离器用以改善与频谱分析仪的阻抗匹配，低通滤波器用以减少由被测放大器产生的谐波分量。
为了避免频谱分析仪产生非线性失真，输出到频谱分析仪的信号功率不能太高，对此要求射频信号源的输出功率要小，由图3可以看出，三阶交调输出功率（图3中的b点）比一阶交调输出功率（图3中的a点）要小很多倍，那么对测量的频谱分析仪的要求需要有高的动态范围。
综合以上的考虑后，要精确的测量IP3需要谨慎遵守几个步骤：1，按照图4测试框连接好设备；2，设置射频信号源F1的频率和输出功率；3，设置射频信号源F2的频率和输出功率；4，设置频谱分析仪衰减电平、参考电平、中心频率、范围（SPAN）、分辨率等参数；5，提供符合被测件的工作条件（电压，电流）；6，调整射频信号源的输出功率并在频谱分析仪测得F1或F2的输出功率，此为a点的值并记录（比如-10dBm）；7，调整频谱分析仪测得2F1-F2或2F2-F1的输出功率并记录，此为b点的值；8，用公式计算出OIP3和IIP3。
图 4 IP3测试框图3.三阶互调（IM3）3.1基本概念三阶互调是指当两个基频信号在一个线性系统中，由于非线性因素存在使一个基频信号的二次谐波与另一个基频信号产生差拍（混频）后所产生的寄生信号。
比如F1 的二次谐波是2F1，他与F2产生了寄生信号2F1-F2。
由于一个信号是二次谐波（二阶信号），另一个信号是基频信号（一阶信号），他们俩的合称为三阶互调信号。
又因为是这两个信号的相互调制而产生差拍信号，所以这个新产生的信号称为三阶互调失真信号。
产生这个信号的过程称为三阶互调失真。
由于 F2，F1 信号一般比较接近，所以 2F1-F2，2F2-F1 会干扰到原来的基频信号 F1，F2(见图 2)。
这就是三阶互调干扰。
既然会出现三阶，当然也有更高阶的互调，这些信号也干扰原来的基带信号，因为产生的互调阶数越高信号强度就越弱，所以三阶互调是主要的干扰，考虑的比较多。
不管是有源还是无源器件，如射频电路（系统）、混频器和滤波器等都会产生三次互调产物。
3.2 测量方法3.2.1 直接测量用频谱分析仪直接测量DUT 输出端的基频信号输出功率Pout (dBm)和三阶互调输出功率 P’(dBm)。
则三阶互调抑制度由（5）计算。
3.2.2 间接法用三阶截取点来定义三阶互调抑制度，三阶截取点OIP3 (dBm)、基频信号输出功率 Pout (dBm)和三阶互调IM3 (dBc)的关系如下：IM3=2(Pout-OIP3)4. 噪声系数（NF ）4.1 基本概念在无线通信系统中，噪声系数(NF)或者相对应的噪声因数(F)定义了噪声性能和对接收机灵敏度的贡献。
噪声系数(噪声因数)包含了射频系统噪声性能的重要信息，标准的定义为：两者简单的关系为：NF = 10 * log10 (F)IM3(dBc)＝Pout (dBm)－P(dBm)4.2测量方法4.2.1使用噪声系数测试仪图 5 噪声系数测试仪连接框图噪声系数测试仪，如Agilent的N8973A噪声系数分析仪，产生28VDC脉冲信号驱动噪声源(HP346A/B)，该噪声源产生噪声驱动待测器件(DUT)。
使用噪声系数分析仪测量待测器件的输出。
由于分析仪已知噪声源的输入噪声和信噪比，DUT的噪声系数可以在内部计算和在屏幕上显示。
对于某些应用(混频器和接收机)，可能需要本振(LO)信号，如图5所示。
当然，测量之前必须在噪声系数测试仪中设置某些参数，如频率范围、应用(放大器/混频器)等。
使用噪声系数测试仪是测量噪声系数的最直接方法。
在大多数情况下也是最准确地。
工程师可在特定的频率范围内测量噪声系数，分析仪能够同时显示增益和噪声系数帮助测量。
分析仪具有频率限制。
例如，Agilent N8973A可工作频率为10MHz至3GHz。
当测量很高的噪声系数时，例如噪声系数超过10dB，测量结果非常不准确。
这种方法需要非常昂贵的设备。
4.2.2增益法前面提到，除了直接使用噪声系数测试仪外还可以采用其他方法测量噪声系数。
这些方法需要更多测量和计算，但是在某种条件下，这些方法更加方便和准确。
其中一个常用的方法叫做“增益法”，它是基于前面给出的噪声因数的定义：在这个定义中，噪声由两个因素产生：第一个是到达射频系统输入的干扰，与需要的有用信号不同；第二个是由于射频系统载波的随机扰动(LNA，混频器和接收机等)。
第二种情况是布朗运动的结果，应用于任何电子器件中的热平衡，器件的可利用的噪声功率为：P NA = k*T*ΔF这里的k = 波尔兹曼常量(1.38 * 10-23焦耳/ΔK)T = 温度，单位为开尔文ΔF = 噪声带宽(Hz)在室温(290ΔK)时，噪声功率谱密度P NAD = -174dBm/Hz。
因而我们有以下的公式：NF = P NOUT - (-174dBm/Hz + 20 * log10 (BW) + G)在公式中，P NOUT是已测的总共输出噪声功率；-174dBm/Hz是290°K时环境噪声的功率谱密度；BW是感兴趣的频率带宽；G是系统的增益；NF是DUT的噪声系数。
公式中的每个变量均为对数。
为简化公式，我们可以直接测量输出噪声功率谱密度(dBm/Hz)，这时公式变为：NF = P NOUTD + 174dBm/Hz – G为了使用增益法测量噪声系数，DUT的增益需要预先确定的。
DUT的输入需要端接特性阻抗(射频应用为50Ω，视频/电缆应用为75Ω)。
输出噪声功率谱密度可使用频谱分析仪测量。
图 6 为增益法连接框图。
作为一个例子，我们测量MAX2700噪声系数。
在指定的LNA增益设置和V AGC下测量得到的增益为80dB。
接着，如图6连接仪器，射频输入用50Ω负载端接。
在频谱仪上读出输出噪声功率谱密度为-90dBm/Hz。
为获得稳定和准确的噪声密度读数，选择最优的RBW (解析带宽)与VBW (视频带宽)为RBW/VBW = 0.3。
计算得到的NF为：-90dBm/Hz + 174dBm/Hz - 80dB = 4.0dB只要频谱分析仪允许，增益法可适用于任何频率范围内。
