MIC基础知识资料
mic的内部结构,工作原理,以及相关指标的含义

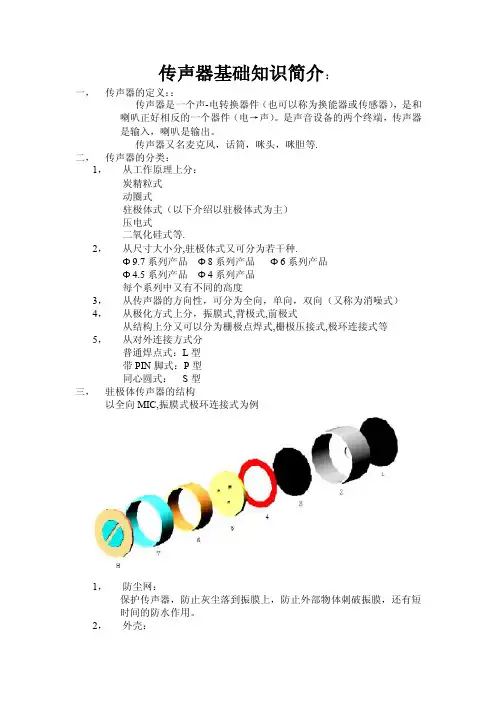

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。
MIC传声器简介课件
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
02
2. MIC的分类
2.1.1碳精MIC
碳精麦克风（Carbon Microphone）作为旧式电话机的碳精话筒而曾大量使用。 现今少用。故在此不作详细阐述。
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
02
2. MIC的分类 2.4.1 普通焊点式
普通焊点式：L型 有导线式和软板式
2.4.2 带PIN脚式
带PIN脚式： P型 插针式，不能SMT
下面给出单向型麦克风的频响和极性图：
下面给出全向型麦克风的频响和极性图
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
单向型MIC极性图
02
2. MIC的分类
2.2.3 双向型MIC（消噪型）
双向MIC（消噪型）使用在声源与MIC之间有固定方向的情况下，要求MIC在各 个方向上所接受的灵敏度不相同的情况下，声源与MIC之间的夹角为0°和180°时 MIC的灵敏度最高，90°和270°时最低，这时必须在MIC的音孔前后，外壳上各开 一个孔就可以了。
2.1.3 动圈式传声器
电容式麦克风（Condenser Microphone） 并没有线圈及磁铁，靠着电容两片隔 板间距离的改变来产生电压变化。当声波进入麦克风，振动膜产生振动，因为基板 是固定的，使得振动膜和基板之间的距离会随着振动而改变，根据电容的特性 C=ε·S/L (S是隔板面积，L为隔板距离)。当两块隔板距离发生变化时，电容值C会 产生改变。再经由C=Q/V (Q为电量，在电容式麦克风中会维持一个定值)可知，当C 改变时，就会造成电压V的改变。
mic的内部结构,工作原理,以及相关指标的含义
传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。
《Mic与Spk的介绍》课件
本课程将深入介绍麦克风和扬声器的基本知识，及其在现代科技领域中的应 用。
什么是麦克风和扬声器？
麦克风
麦克风是一种将声波转换为电信号的装置，用于录 音和传输语音。
扬声器
扬声器可以将电信号转换为声波，使人们可以听到 录音、音乐和语音等声音。
麦克风和扬声器的基础知识
1 动态麦克风
常用于演讲和现场音乐会，可以捕捉高音量 的声音。
2 指向性麦克风
可以准确捕捉来自特定方向的声音，常用于 电视节目和录音棚。
3 电容麦克风
可以识别高音频和高音量的声音，常用于录 音棚和演奏会。
4 陶瓷扬声器
适合高频率的声音，适用于智能手机和小型 音响设备。
应用领域
视频会议
在家办公或者远程教育中，视频会议需要清晰的 语音和音频传输。
家庭影院
配合高音质的扬声器，可提供丰富的家庭影院体 验。
麦克风无声
检查电缆和接口情况，并尝试调 整音量和输入设备。
扬声器静音
检查电缆和接口情况，并尝试调 整音量和输出设备。
语音反复或回声
调整麦克风和扬声器距离，关闭 未使用设备，或使用降噪技术。
结论和要点
Mic和Spk是现代科技中不可或缺的部分，为我们带来了便利和乐趣。
基础知识
掌握麦克风和扬声器的基础知 识，包括种类和原理。
音乐录音
专业的录音设备和麦克风可用于音乐会、录音棚 和音乐节等场合。
科学研究
用于记录自然界中的声音，如动物叫声、风等。
Mic与Spk的连接与设置
1
接口类型
常见的接口类型有USB和3.5mm耳机插头等。
2
电缆品质
ห้องสมุดไป่ตู้
MIC基础知识介绍
传声器基础知识简介：一， 传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二， 传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三， 驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四， 、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五， 驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。
mic的内部结构,工作原理,以及相关指标的含义
传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。
MIC相关资料
中名&IEA交流资料内容ØMIC产品知识交流；Ø耳机中MIC发展趋势报告；Ø欢迎您的提问；MiC产品知识交流一、传声器工作原理传声器是一种换能器件，其作用是将声音信号转变为相应的电信号，通常人们称之为话筒或麦克风。
T e rm .1 T e rm .2M ic C a s e2C 233p FC 110pFF E T1V s +2.0V C =10μFG N DO U T P U TR L =2.2K声学元件（极板）（振膜、垫片、极板、FET ）换能元件振动元件（膜片）71432568109实际传声器的结构图一、评价传声器主要性能指标•灵敏度•频率响应•工作电流•信噪比•指向性** 特种MIC特有指标灵敏度•传声器的灵敏度是表示传声器声——电转换能力的一个指标。
传声器在声压作用下完成声电转换，输出电信号。
灵敏度的定义是在单位声压作用下，输出电压的大小。
单位是分贝（dB），也可以用μbar表示，1Pa=10μbar。
•一般定义0dB=1V/Pa，其含义是人耳1KHz的可听阀的声压级为0dB，此时作用在人耳上的声压大约是2X10-5Pa。
频率响应•不同的频率，MIC其灵敏度不一定相同,这种反映灵敏度随频率变化的特性就称为传声器的频率响应或频率特性。
通常采用灵敏度和频率之间的关系曲线表示，称为传声器的频响曲线，见下页图：频率响应单指向MIC的频率响应工作电流定义：驻极体传声器在正常工作条件下所消耗的电流。
说明：一般传声器工作电流小于0.5mA（500μA ）。
此指标决定着传声器消耗的功率的大小。
信噪比•所谓的信躁比，就是传声器的输出电压与本底噪声的比值。
•信躁比（S/N）＝灵敏度级－本底噪声级•信躁比越高则传声器抑制环境噪声的能力越强。
指向性•定义：指传声器对不同角度入射的声波的响应。
•当声波从不同角度入射到传声器振膜时，振膜所受到的作用力不同。
因此相应的输出也不同，这种因入射声波的入射角不同而使传声器灵敏度产生变化的特性，称为传声器的指向性。
MIC传声器基础知识
式中IdFET在Vsg等于零时的电流
RL为负载电阻
Vsd,即卩FET的S与D之间的电压降
Vs为标准工作电压
2，灵敏度：单位声压强下所能产生电压大小的能力。
单位：V/Pa或dBV/Pa有的公司使用是dBV/卩Ba
-40 dBV/Pa=-60dBV/卩Ba
Rl:负载电阻,它的大小决定灵敏度的高低.
Vs:工作电压,MIC提供工作电压
:co：隔直电容，信号输出端.
五，驻极体传声器的工作原理：
由静电学可知，对于平行板电容器，有如下的关系式：
C=£•S/Loooooo①
即电容的容量与介质的介电常数成正比，与两个极板的面积成正 比，与两个极板之间的距离成反比。
振膜：
是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个
金属薄圆环上，薄膜与金属环接触的一面镀有一层很薄的金属层，薄膜 可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振 动的极板。
4:垫片：
支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间， 从而改变电容量。
5:极板：
电容的另一个电极，并且连接到了FET的G极上。
6:极环：
连接极板与FET的G极，并且起到支撑作用。
7:腔体：
固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极 短路）。
8:PCB组件：
装有FET，电容等器件，同时也起到固定其它件的作用。
9:PIN:有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接
压电式
二氧化硅式等•
2，从尺寸大小分，驻极体式又可分为若干种•
①9.7系列产品 ①8系列产品①6系列产品
MIC基础知识资料
灵敏度( Sensitivity)
灵敏度代表麦克风将声音能量转换成电压后所产生的输出讯 号强度，是在麦克风单位声压激励下输出电压与输入声压的比值。 当输入信号固定时(1kHz)，输出讯号越强，代表麦克风灵敏度越 高。 测试麦克风的灵敏度是将1 kHz的讯号在94 dB的音压电平位 准( SPL)下准下量测开路的麦克风，取得的毫伏特( millivolt ) 值，单位为mV / Pa
NeoMEMs
Dynamic Microphone
阮宏飞
NeoMEMs
Dynamic Microphone
阮宏飞
NeoMEMs
Condenser Microphone
Diaphragm Resistance
Signal
பைடு நூலகம்
Sound waves
Battery
阮宏飞
Back Plate
NeoMEMs
阮宏飞
NeoMEMs
模拟麦克风输出信号波形
阮宏飞
数字麦克风输出脉冲信号
NeoMEMs
引脚
与传统麦克风的两只引脚结构不同，数字麦克风一般具 有4～5 只引脚，其功能分别为Vdd-电源输入、GND-地线、 CLK-时钟输入、DATA-数据输出、L/R-左右声道输出信号选择。 根据客户需求，也可将L/R 选择端采取内部连接而形成4 引 脚结构，也有的IC芯片厂家同时供应不同型号的L或R声道芯 片供客户选用。
阮宏飞
NeoMEMs
Piezoelectric Microphone
MEMS 麦克风就是用MEMS 技术加工的麦克风产品，也简 称为硅麦克风。 MEMS麦克风内含两块CMOS芯片 MEMS（微机电系统）芯片和ASIC（专用IC）芯片。两颗 芯片被封装在一个由PCB与金属外壳组合的SMD 表面贴装 器件中。 MEMS 芯片主要由硅材料制作的背极和一片弹性硅膜组成， 以其代替ECM麦克风中的振膜与背极板组成的电容，可以将 声压转换为电容变化。 ASIC 芯片用于检测MEMS 电容变化，并将其转换为电信号， 传递给相关处理器件，如配套设备的前置放大器或音频输入 接口等。
1MIC 传声器基础知识简介
传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：D V SFET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。
MIC应用指南
式中IDFET在VSG等于零时的电流
RL为负载电阻
VSD,即FET的S与D之间的电压降
VS为标准工作电压
表1是实际测得的MIC的数据，测试电路如下：
图2测试电路示意
表1实测的VDS和ID虽RL变化的关系：
RL(k )
VDS(mV)
ID(uA)
0
2400
它的单位是：dB V/Pa，有时也用dB V/μBar。
Pascal & ubar的换算关系如下：
例如:-60dB(0dB=1V/ubar)=-40dB (0dB=1V/pa)
2、输出阻抗
麦克风有一项最重要的特性是输出阻抗，这是一种回流至麦克风的AC阻抗的计算。 一般来说，麦克风可分为低阻抗(50～1,000ohms)，中阻抗(5,000～15,000ohms)及高阻抗(20,000ohms以上)。
4、垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5、极板：电容的另一个电极，并且连接到了FET的G极上。
6、极环：连接极板与FET的G极，并且起到支撑作用。
7、腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8、PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
另外，当一个电容器充有Q量的电荷，那么电容器两个极板要形成一定的电压，有如下关系式；
V=Q/C。。。。。。②
对于一个驻极体传声器，内部存在一个由振膜，垫片和极板组成的电容器，因为膜片上充有电荷，并且是一个塑料膜，因此当膜片受到声压强的作用，膜片要产生振动，从而改变了膜片与极板之间的距离，从而改变了电容器两个极板之间的距离，产生了一个ΔL的变化，因此由公式①可知，必然要产生一个ΔC的变化，由公式②又知，由于ΔC的变化，充电电荷又是固定不变的，因此必然产生一个ΔV的变化。
MIC知识点-20181215
基础知识1、MIC电路图和结构图2、测试环境（内置喇叭）3、测试仪可调参数4、在1KHZ频率、外接负载为2.2K，供电电压为2V时，MIC灵敏度为-40dB，电流为0.2mA（最大0.5mA）注：常规灵敏度为-42bB，话机行业常使用4.5V供电供电电压越大，灵敏度略微增加，整体影响不大，外接偏置电阻越大，灵敏度越大，影响比较大5、若MIC反接，灵敏度极大降低至-50dB，电流增加超过0.6mA，影响使用6、测量仪器上有1KHz（黑针）测试灵敏度，70HZ（红针）测试MIC是否密封好7、我司用的6*5mm是非常规尺寸，不备库存，尺寸比较高，容易倒6*2.7mm是常规尺寸，有备库存，小尺寸更容易摆放9.7mm直径由于鼓膜面积大，声音还原度更好8、MIC的品质好坏区分为（1）材料，正极和正极导电圈用铜好，铝差一些；（2）场效应管用的是哪种型号及精确度；（3）负极鼓膜是用哪家的，日本的比较好（4）MIC做的比较好的是通过品质管控跳出来的，且工艺只能优化一点，9、防水MIC是把外壳贴的防尘棉更换为防水材料，且部分点胶，MIC与外壳间做好密封措施，不进水，后端焊盘可不用点防水胶，普通胶即可若单独测试MIC的防水性，后端焊盘点也需要点防水胶10、全向MIC：只有前端（0度）开孔，后端PCB焊盘（180度）位置不开孔，单向MIC：原理图一样，只是后端PCB也开孔，内部增加阻尼等改变结构11、数字MIC优点：一致性好，可贴片加工；12、知名的MIC/SPK厂家（1）共达：山东MIC/SPK（2）歌尔：山东MIC/SPK（3）瑞声（AAC）：深圳SPK解决方案（4）全声（待确定）：台湾（5）焊接方法：320度±10度，3秒，可使用铁托盘焊接，把热量散出去，不易烫坏内部结构件。
1MIC 传声器基础知识简介6页word文档
传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。
mic的内部结构,工作原理,以及相关指标的含义
传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。
mic的内部结构,工作原理,以及相关指标的含义
传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。
Mic产品知识交流(客户完全版)
•Dimensions •3.0mm×1.5mm
•Part No. •B3015AL •B3015AP
•Sensitivity (0dB=1V/Pa@1kHz)
•-39±3dB -42±3dB
五、Microphone Array
应用领域：手机，笔记本电脑，车载免提，蓝牙耳机， GPS，PDA，PND等众多领域
Water- Proof Cloth
防尘、防水、调节频响；
驻极体传声器的作原理
驻极体传声器包括振动元件、换能元件和声学元件三类基本部 件。声信号通过振动元件将声振动转化为机械振动，再通过换能 元件将机械振动转换为电振荡，再通过声学元件使传声器具有不 同的特性。 （参考：储存电荷后的传声器的电容C=ε*S/D,其中， ε 为介电常 数，S为平行板电容的两个极的正对面极，D为两个极的距离； 当有声压作用在振膜上时，D会变化，即距离的变化量Δd,
特 点： • (1)能更好的抑制环境噪声、电流噪声。并消除回
声 • (2)可在嘈杂环境中使用能很好的提供通话质量
•Dimensions •7.0mm×6.9mm •11.6mm×5.6mm×5.5mm •11.6mm×5.6mm×5.5mm •7.1mm×6.6mm×7.0mm •6.0mm×5.5mm×5.8mm •15.6mm×7.6mm×6.2mm •6.0mm×5.5mm×5.8mm •15.6mm×7.6mm×6.2mm
•驻极体传声器的生产工艺 Production technology of electret microphone •驻极体传声器的应用及注意事项Appliance and usage guide line of electret microphone •新产品介绍 New product introduction
话筒基础知识(主讲)
式中，U为输出电压，单位为mV；p为输入声 压，单位为μbar或Pa（1μbar=0.1Pa）
灵敏度级Er
• 传声器的灵敏度级是传声器灵敏度E与参 考灵敏度Eref之比的对数值
E Er 20lg Eref
式中E为传声器的电压灵敏度，以mV/Pa为单位，Eref 为参考灵敏度以lV/Pa为单位。
•
•
•
•
国内话筒概况
• 北京797厂是我国最大的话筒、扬声器生 产厂家 • CD 1-3是优秀的语音话筒 • CR 1-3是仿制德国U-87型电容式话筒 • CR 1－4型电容式话筒是一种短枪式电容 话筒
一、传声器的种类
• 传声器的种类很多。各式各样的音源有 它们自己不同的声音特点 • 传声器是有不同的分类方法。可按换能 原理结构、指向性、传输方式、用途、 使用功能等分类
动态范围
• 传声器动态范围是指在规定的谐波失真 条件下（一般规定0.5％），其所承受的 最大声压级与绝对安静条件下传声器的 等效噪声级之差。 • 上限决定失真，下限决定噪声。一般在 120-126dB
• 从话筒的使用角度来讲，要求声源的声 压不宜过强，否则就会引起失真。一般 不能超过0．5%。所以有的在话筒进入 调音台时，往往在大信号时需要加衰减 器，提高保真度。有的话筒本身就有衰 减装置
指向性
• 传声器按指向特性的不同可分成不同类 型，以其拾取音源方向的覆盖空间可以 分成全指向性，双指向性，心形指向性、 超心形的和强指向性型
全指向性（non－direction）
• 对自各个方向的声波呈现出基本相同的 灵敏度
圆形
双指向性（bi－direction）
• 对于正面入射的声波和背面入射的声波 呈现出相同的灵敏度，但对侧面入射的 声波则呈现很低的灵敏度
话筒基础知识主讲
第四十二页，共106页。
频率失真
• 频率失真是指波形与声源波形相同，但 是一些频率或谐波的强度与声源不同了， 即当输出的音频信号的谐波数量和输入 的音频信号的谐波数量相同，但在幅度 上产生了变化，即某些频率幅度增强了 或者削弱了
第四十三页，共106页。
话筒的相位
• 铝带式：采用一根很轻的波纹形铝合金金属带，悬于磁场，在两磁极之间，声波使 金属带震动，做切割磁力线运动而产生电流输出。优点：阻抗低，声音清晰高。缺 点：怕风，只限室内使用。
• 电容式：由膜片和在其后的固定极板构成一个电容器，膜片受振引起电容器的 容量发生变化，产生输出电压。优点：运动性好，瞬态特性好，频率响应很宽。 缺点：需外供电源。
• 输出阻抗即为传声器的交流内阻，通常 在频率为1OOOHz，声压约为1Pa时测得。
• 负载阻抗是指传声器输出端负载的阻抗， 若与调音台或放大器相配接，其负载阻 抗即是调音台或放大器的输入阻抗。
第三十一页，共106页。
输出阻抗
• 常用的低阻传声器输出阻抗约为2OO～ 600Ω，高阻传声器的阻值约为20～50kΩ。 专业传声器一般都采用200～600Ω的低阻 抗，以200Ω为多
第二十七页，共106页。
• 等效噪声级与灵敏度有关，在固有噪声 电压相同的条件下，灵敏度越高，等效 噪声级就越小
• 电容话筒使用场效应管，放大倍数很大， 内阻也很大，所以其噪声级也大。
• 动圈话筒内阻很小，所以噪声也很低。
第二十八页，共106页。
动态范围
• 传声器动态范围是指在规定的谐波失真 条件下（一般规定0.5％），其所承受的 最大声压级与绝对安静条件下传声器的 等效噪声级之差。
话筒
MIC基础知识简介
MIC基础知识简介MIC基础知识简介⼀、传声器的定义：：传声器是⼀个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的⼀个器件（电→声）。
是声⾳设备的两个终端，传声器是输⼊，喇叭是输出。
传声器⼜名麦克风，话筒，咪头，咪胆等。
⼆、传声器的分类：1、从⼯作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式⼆氧化硅式等2、从尺⼨⼤⼩分,驻极体式⼜可分为若⼲种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中⼜有不同的⾼度3、从传声器的⽅向性，可分为全向，单向，双向（⼜称为消噪式）4、从极化⽅式上分，振膜式,背极式,前极式从结构上分⼜可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接⽅式分普通焊点式：L型带PIN脚式：P型同⼼圆式： S型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘⽹：保护传声器，防⽌灰尘落到振膜上，防⽌外部物体刺破振膜，还有短时间的防⽔作⽤。
2、外壳：整个传声器的⽀撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作⽤。
3、振膜：是⼀个声-电转换的主要零件，是⼀个绷紧的特氟窿塑料薄膜粘在⼀个⾦属薄圆环上,薄膜与⾦属环接触的⼀⾯镀有⼀层很薄的⾦属层,薄膜可以充有电荷，也是组成⼀个可变电容的⼀个电极板，⽽且是可以振动的极板。
4、垫⽚：⽀撑电容两极板之间的距离，留有间隙，为振膜振动提供⼀个空间，从⽽改变电容量。
5、极板：电容的另⼀个电极，并且连接到了FET的G极上。
6、极环：连接极板与FET的G极，并且起到⽀撑作⽤。
7、腔体：固定极板和极环，从⽽防⽌极板和极环对外壳短路（FET的S，G极短路）。
8、PCB组件：装有FET，电容等器件，同时也起到固定其它件的作⽤。
9、PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在⼀起，起连接另外前极式，背极式在结构上也略有不同。
声音广播基础
广播电视技术基础
• （ 2 ）中距离拾音 -- 适用于民族和
美声唱法，话筒和音源距离为 5 20cm , 角度近似为 15 °。 • （ 3 ）远距离拾音 -- 适用于美声和 某些乐器的拾音，话筒和音源的距 离为 20cm 以上。一般拾取多个声 源，话筒的辐射角的轴线应对准音 源，即角度为 0 °
• 演唱通俗歌曲时应选用手持近讲动圈式低灵
敏度话筒，应采用近讲、近距离拾音方式。 必须进行混响或者回声处理
12
广播电视技术基础
话筒的使用
• （ 1 ）近距离拾音 ：
• 话筒和音源的距离为 1 -5cm , 角度应为 15 °—30 °，这样可避免低频的噗噗 声，多用于通俗唱法，如果话筒与口型 成 0 °时，气流声很重，容易产生低频 噗噗声；当话筒置于 45°— 90°时， 语音气流掠过话筒振膜，使音圈振动减 小，所以低频声音小，相对高频成分比 例增大，但总音量变小。
• 贴墙摆法 ：将音箱贴近后墙 摆，距离后墙50-20cm，不 需要向内投射角度。中频与 低频饱满，整个高、中、低 频可以得到平衡 。
32
广播电视技术基础
菱形摆法 ：只限正方形 空间使用。将正方形空间 视为菱形，音箱摆在菱形 二边靠墙处。音箱后面的 菱形尖角与聆听位置后面 的菱形尖角要做圆弧或圆 柱声波扩散处理，二音箱 不宜靠侧墙太近。
20kΩ、50kΩ)两种。
9
广播电视技术基础
• 方向性（指向性） ：表示传声器的灵敏度随声 波入射方向而变化的特性。
单方向性
无方向性
10
广播电视技术基础
话筒转换头
11
广播电视技术基础
话筒的选择
• 演唱美声歌曲时应该选用频率响应范围很宽 的电容式话筒，话筒与口型的距离一般在 20—60cm 之间 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阮宏飞
NeoMEMs
2.Uni-directional
A directional microphone that is more sensitive to
sound coming in from the front direction of the microphone. The microphone picks up the sound entering from the front of the microphone while dampening the sound from the rear.
Condenser Microphone
传统ECM是在一个金属壳体内，包括一片可移动的永久充电 振膜（高分子聚合材料振动膜）和一片与之平行的刚性背极板 以及场效应晶体管(FET)构成，声波使振膜弯曲，改变振膜和背 极板之间的气隙间距，从而使振膜和背板之间的电容发生改变， 这种改变以交变电压信号的形式输出，可以反映出入声口处声 波的频率和幅度变化。
阮宏飞
NeoMEMs
模拟麦克风输出信号波形
阮宏飞
数字麦克风输出脉冲信号
NeoMEMs
引脚
与传统麦克风的两只引脚结构不同，数字麦克风一般具 有4～5 只引脚，其功能分别为Vdd-电源输入、GND-地线、 CLK-时钟输入、DATA-数据输出、L/R-左右声道输出信号选择。 根据客户需求，也可将L/R 选择端采取内部连接而形成4 引 脚结构，也有的IC芯片厂家同时供应不同型号的L或R声道芯 片供客户选用。
阮宏飞
NeoMEMs
讯号噪音比( Signal-to-noise ratio, S/N)
讯号噪音比(讯噪比)是原始讯号和麦克风自身内部噪声强度 的比值，以dB为单位。 一般可以94 dB SPL减去内部噪声强度 ( A-weighted)来计算。讯噪比越高，音讯放大越干净。
阮宏飞
NeoMEMs
输出阻抗(Impedance)
阮宏飞
NeoMEMs
Carbon Microphone
阮宏飞
NeoMEMs
Carbon Microphone
在我国的通信网中，直到1996年以后，才逐步淘汰碳精式 话筒。 淘汰碳精话筒的理由，主要是由于它存在以下缺点： 1、频率响应差。 2、易老化，用得久了性能劣化严重。 3、体积大、重量大。
阮宏飞
阮宏飞
NeoMEMs
等效噪音电平( Equivalent noise level)
等效噪音电平又称内部噪声( self noise)。 麦克风的内部噪声在无声音讯号输入状态时可来自若干个方面 1.供给麦克风电源的电压波动(偏置电压)引起的电子噪音 2.内部材质电阻(热噪讯)， 3.外部射频发射器的干扰等。(手机） 等效噪音电平采用由国际电工协会(IEC)所定立的一种测试音 量的标准所标示的音量值， 以dB为单位。 高质量的麦克风，内部噪声通常在15dB A以下。 内部噪声也代表麦克风动态范围的下限。在音源音量较小时， 需要使用低噪声的麦克风，以免音频为噪声盖过。
频率响应frequency response
频率响应又称带宽(frequency range)，是指麦克风感应声波 频率的范围，并将声波能量忠实的转换为电子讯号的能力。麦克风 接受到不同频率声音时，输出信号会随着频率的变化而发生放大或 衰减。一般以频率响应曲线图标之。
阮宏飞
NeoMEMs
阮宏飞
NeoMEMs
阮宏飞
NeoMEMs
按输出信号
1. Analog Microphone
2. Digital Microphone
阮宏飞
NeoMEMs
数字麦克风
阮宏飞
传统ECM麦克风
NeoMEMs
模拟信号与数字信号
模拟数据(Analog Data)是由传感器采集得到的连续变化 的值，例如温度、压力 数字信号是一种离散信号，通过电压脉冲即电压的高与低 两种形式表示要传输的数据。数字数据(Digital Data)则是模 拟数据经量化后得到的离散的值 数字麦克风便是将采集到的声压这一连续变化的模拟物理 量，直接转换为特定编码格式的数字脉冲信号输出，供IT应用 设备进行加工处理。
阮宏飞
NeoMEMs
3.Bi-directional
A noise canceling microphone is a directional
microphone designed for use at a close distance to the talker’s mouth. These microphones cancel sound pressure beyond this distance due to the amplitude of the frequency applying equal pressure from both side of the microphone.
Omni-directional
Cardio
Hype-cardio
Bi-directional
(Uni-directional)
阮宏飞
NeoMEMs
1.Omni-directional
An Omni-directional microphone (also known as a
pressure microphone) is a microphone that picks up sound equally well from any direction. The front of the microphone does not have to be aimed at the source.
Agenda
NeoMEMs
History Microphone varieties Directional Characteristics
Parameter
阮宏飞
NeoMEMs
麦克风，学名为传声器，是将声音信号转换为电信号的 能量转换器件，由Microphone翻译而来。也称话筒、微音器。 首先来回顾一下麦克风的发展史，有人可能知道在爱迪生 留声机中，那个受话器其实就是麦克风的雏形。麦克风是录音 环节中负责收集声音的设备，在最初的机械录音中，麦克风(受 话器)负责将声音信号转换为振膜的振动，并将这种振动传递给 细针，以刻录锡箔。后来，磁性录音技术的崛起，麦克风也随 之发展成为一种将声音信号转换为电信号的设备 。 二十世纪，麦克风由最初通过电阻转换声电发展为电感、 电容式转换，大量新的麦克风技术逐渐发展起来，这其中包括铝 带、动圈等麦克风，以及当前广泛使用的ty)
灵敏度代表麦克风将声音能量转换成电压后所产生的输出讯 号强度，是在麦克风单位声压激励下输出电压与输入声压的比值。 当输入信号固定时(1kHz)，输出讯号越强，代表麦克风灵敏度越 高。 测试麦克风的灵敏度是将1 kHz的讯号在94 dB的音压电平位 准( SPL)下准下量测开路的麦克风，取得的毫伏特( millivolt ) 值，单位为mV / Pa
阮宏飞
当一个设备的输出接到另一个设备的输入时，前面的输出 阻抗和后面的输入阻抗已经串联在一起了。形成一个分所谓的 阻抗匹配所谓的阻抗匹配要做的就是尽量将电压传到下一个设 备高质量的麦克风阻抗都很低， 高频衰减低，可使用将近60公 尺长的讯号线而不至失真。而且静电杂音较少。适合专业录音。 高阻抗麦克风容易感应日光灯或马达产生的静电杂音，且有明 显的高频衰减，不适合专业始用，讯号线长度不宜超过3公尺。 压网络(阻抗匹配)。
阮宏飞
NeoMEMs
Carbon Microphone
碳精话筒的原理，就是不同强度的声音产生的压力不同， 导致炭精颗粒之间的接触电阻变化，流过话筒的电流会跟着变 化，这样就把声音变成了电信号。 碳精话筒能够直接由声 音信号转换为有一定强度的电信号，经转换的电信号强度可达 -20~0dB之间，不必经任何处理就可以直接在电信网中传输。 相对而言，由其他技术体系实现的受话器，话筒信号均须经过 约20~30dB的放大才可以在电信网中传输。 也就是说，碳 精话筒本身具有约相当于20dB的增益。
阮宏飞
麥克風的分類
NeoMEMs
1.按换能原理 2.按输出信号 3.按指向性/声场作用力 4.按尺寸
5.按接口
阮宏飞
NeoMEMs
按换能原理
1.Carbon Microphone
2.Dynamic Microphone 3.Condenser Microphone
4.Piezoelectric Microphone
阮宏飞
NeoMEMs
Piezoelectric Microphone
MEMS 麦克风就是用MEMS 技术加工的麦克风产品，也简 称为硅麦克风。 MEMS麦克风内含两块CMOS芯片 MEMS（微机电系统）芯片和ASIC（专用IC）芯片。两颗 芯片被封装在一个由PCB与金属外壳组合的SMD 表面贴装 器件中。 MEMS 芯片主要由硅材料制作的背极和一片弹性硅膜组成， 以其代替ECM麦克风中的振膜与背极板组成的电容，可以将 声压转换为电容变化。 ASIC 芯片用于检测MEMS 电容变化，并将其转换为电信号， 传递给相关处理器件，如配套设备的前置放大器或音频输入 接口等。
阮宏飞
NeoMEMs
MEMS麦克风原理示意图
MEMS麦克风封装示意图
阮宏飞
NeoMEMs
二者对比
1 针对传统麦克风而言，不论是制作ECM振膜和背极板的 材料，还是ECM的永久振膜充电工艺，由于现有高分子驻极材 料的温度局限性，在表面安装必需的高温下，电荷驻极性能都 会因活跃电荷的逃逸显著下降。因为ECM不能进行表面安装， 而需手工组装，故与能够采用自动分捡(pick and place)组装 工艺，能被焊接到电路板上的元件相比，它的组装成本更高， 可靠性更低。 MEMS 麦克风是采用标准CMOS 材料和工艺制作的，它们 的构成材料硅在本质上就能够耐受表面安装时所需的高温环境。 2.MEMS麦克风IC结构特性使其占位面积和高度比传统ECM 尺寸小得多，特殊的封装结构又使这种麦克风系统的总体高度 显著降低，尤其可以制作出称为零高度安装的特殊结构 3. MEMS麦克风振膜的尺寸和质量都很小，较之直径46mm 的ECM 振膜，其直径小于0.5mm，提高了抗振动性噪音干 扰能力
