WBH-800系列微机变压器保护装置技术说明书

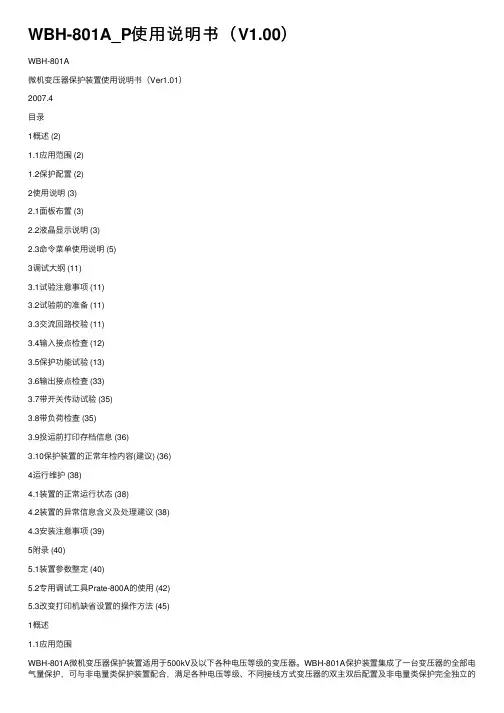

WBH-801A_P使用说明书（V1.00）
WBH-801A_P使⽤说明书（V1.00）WBH-801A微机变压器保护装置使⽤说明书（Ver1.01）2007.4⽬录1概述 (2)1.1应⽤范围 (2)1.2保护配置 (2)2使⽤说明 (3)2.1⾯板布置 (3)2.2液晶显⽰说明 (3)2.3命令菜单使⽤说明 (5)3调试⼤纲 (11)3.1试验注意事项 (11)3.2试验前的准备 (11)3.3交流回路校验 (11)3.4输⼊接点检查 (12)3.5保护功能试验 (13)3.6输出接点检查 (33)3.7带开关传动试验 (35)3.8带负荷检查 (35)3.9投运前打印存档信息 (36)3.10保护装置的正常年检内容(建议) (36)4运⾏维护 (38)4.1装置的正常运⾏状态 (38)4.2装置的异常信息含义及处理建议 (38)4.3安装注意事项 (39)5附录 (40)5.1装置参数整定 (40)5.2专⽤调试⼯具Prate-800A的使⽤ (42)5.3改变打印机缺省设置的操作⽅法 (45)1概述1.1应⽤范围WBH-801A微机变压器保护装置适⽤于500kV及以下各种电压等级的变压器。
WBH-801A保护装置集成了⼀台变压器的全部电⽓量保护，可与⾮电量类保护装置配合，满⾜各种电压等级、不同接线⽅式变压器的双主双后配置及⾮电量类保护完全独⽴的配置要求。
WBH-801A微机变压器保护装置由交流变换插件，采保插件，CPU插件，扩展插件，出⼝插件，开⼊插件，信号插件，通讯转换插件，通讯管理插件及稳压电源插件等构成。
WBH-801A微机变压器保护装置采⽤⼤屏幕320×240彩⾊液晶显⽰屏，以专⽤管理机负责⼈机对话及全部信息处理，可与⼚、站综合⾃动化监控系统相联，并可通过监控系统实现对保护的管理。
1.2保护配置WBH-801A装置中可提供⼀台变压器所需要的全部电量保护，主保护和后备保护可共⽤同⼀TA。
这些保护包括：●⽐率制动差动保护●增量差动保护●差流速断保护●相间后备保护●接地零序保护●不接地零序保护●⾮全相保护●失灵启动保护●母线充电保护●过励磁保护另外还包括以下异常告警功能：●过负荷告警●有载调压闭锁●通风启动●零序过压告警●TA异常告警●TV异常告警注：具体⼯程保护配置可能不同，请以实际⼯程为准。
最新WMH-800母线微机保护装置技术说明书
W M H-800母线微机保护装置技术说明书WMH-800 微机母线保护装置技术说明书2005.3.15前言感谢您使用许继电气股份公司研制生产的WMH-800型微机母线保护装置。
WMH-800型微机母线保护装置完全符合ISO-9001产品质量标准。
采用全汉化技术，调试、打印报告全汉化输出。
提供友好的调试分析软件，便于调试和事故分析。
本说明书适用于WMH-800型微机母线保护装置Ver1.90至Ver2.10软件版本。
目录1概述......................................................................................................................1-1 1.1应用范围 .........................................................................................................1-1 1.2保护配置 ...........................................................................................................1-1 1.3性能特征 ...........................................................................................................1-3 2技术参数 .............................................................................................................2-1 2.1机械及环境参数 .............................................................................................2-1 2.2额定电气参数 ...................................................................................................2-1 2.3主要技术指标 ...................................................................................................2-2 3保护原理介绍 .....................................................................................................3-1 3.1母线差动保护 ...................................................................................................3-1 3.2运行方式的识别 ...............................................................................................3-5 3.3CT断线闭锁及告警 .......................................................................................3-10 3.4复合电压闭锁元件 .........................................................................................3-10 3.5母联（分段）充电保护 ................................................................................. 3-11 3.6母联死区及母联断路器失灵保护 .................................................................3-13 3.7母联过流保护 .................................................................................................3-17 3.8母联非全相保护 .............................................................................................3-17 3.9断路器失灵保护 .............................................................................................3-18 3.10三取二方案 ...................................................................................................3-19 4硬件介绍 .............................................................................................................4-1 4.1装置整体结构 ...................................................................................................4-1 4.2面板布置 ...........................................................................................................4-3 4.3结构与安装 .......................................................................................................4-5 4.4装置接线端子 ...................................................................................................4-6 4.5装置开关量输入回路 .....................................................................................4-10 4.6装置输出接点 .................................................................................................4-12 4.7装置的通讯接口 .............................................................................................4-15 4.8插件说明 .........................................................................................................4-17 5定值及整定计算说明 .........................................................................................5-1 5.1定值内容 ...........................................................................................................5-1 5.2整定计算说明 ...................................................................................................5-46附图......................................................................................................................6-1附图1差动机箱原理图 .........................................................................................6-1附图2电压闭锁机箱原理图 .................................................................................6-3附图3WMH-800/500继电器插件原理图............................................................6-61 概述1.1 应用范围WMH-800型微机母线保护装置适用于500kV 及500kV 以下电压等级各种主接线形式的母线，作为发电厂、变电站母线的成套保护装置。
WBH-801A微机变压器保护装置说明书(07.3)
技术说明书
编制： 校核： 审核： 审定：
2007.03
WBH-801A 微机变压器保护装置技术说明书
前言
感谢您使用许继电气股份有限公司研制生产的 WBH-801A 微机变压器保护装置。 WBH-801A 微机变压器保护装置完全符合 ISO-9001 产品质量标准。采用全汉化技术， 调试、打印报告全汉化输出。提供友好的调试分析软件，便于调试和事故分析。
1
WB附录一 保护装置整定计算............................................................................................6-1 6.1 差动保护整定计算 ...............................................................................................6-1 6.2 复合电压判别整定计算 .......................................................................................6-3 6.3 复合电压方向过流保护整定计算 .......................................................................6-4 6.4 零序方向过流保护整定计算 ...............................................................................6-5 6.5 零序电压保护整定计算 .......................................................................................6-6 6.6 间隙零序保护整定计算 .......................................................................................6-6 6.7 过负荷（有载调压闭锁、通风启动）保护整定计算 .......................................6-7 6.8 相间低阻抗保护整定计算 ...................................................................................6-7
如何查看微机变压器母线保护装置
7).光标向下移至“异常事件报告”，再 向右移至“保护板”，最后按“确认” 查看报警，如下图所示：
8）.报警恢复
❖ 查看报警完成后，报警会瞬间恢复（时间单位：毫秒ms), 换句话说就是当出现报警时，报警处会立即恢复，不会影 响变压器的正常运行。
❖ 所谓变压器差动的范围是构成变压器差动保护的电流互感 器之间的电器设备和联接这些设备的导线。由于差动保护 对保护区外故障不会动作，因此差动保护不需要与保护区 外相邻元件保护在动作值和动作时限相互配合，所以在区 内故障时，可以瞬时动作。
❖ 变压器的差动保护是变压器的主保护，是按循环电流装设 的，注意用来保护双绕组或三绕组变压器绕组内部及其引 出线上发生的各种相间短路故障，同时也可以用来保护变 压器单相匝间短路故障。
3).WMH--800A/P微机变压器母线保护 装置的按键识别
向上移动
退出 确认
4).按步骤查看保护
❖ 按“退出”键，弹出下拉 菜单，如下图所示：
5).当光标移到“浏览”，再按下“确认” 键，弹出如下图所示对话框：
6).按“向下”键到“报告”，然后 再按下“确认”键，弹出如下图所 示对话框：
如何查看WBH--800A/P微机变 压器母线保护装置
东风裕隆汽车有限公司
主讲： 张留的 适用范围
❖ WMH--800A/P微机变压 器保护装置可实现 变压器的母线差动保护， 适用于750KV及750KV以 下各种电压等级和各种主 接线方式的母线。
2）.变压器差动保护的范围
WBH-801AP使用说明书
2 装置使用说明......................................................................................................................................2-1
2.1 面板布置......................................................................................................................................2-1 2.2 液晶显示说明..............................................................................................................................2-1 2.3 命令菜单使用说明 ......................................................................................................................2-3
0.00A 0.00A 0.00A
开始
00.0V 00.0V 00.0V 0.00A 0.00A 0.00A
地址 :001
WBH-801A/P 微机变压器保护装置使用说明书
保护CPU 启动CPU 装置故障
启动 信号 跳闸
复归
退出
+-
确认
许继电气公司
图 2-1 装置面板布置图 保护装置面板上包含 6 个信号灯，各自的颜色、含义及点亮条件见下表：
wmh-800bg1技术及使用说明书(标准版)
WMH-800B 数字化母线保护装置 技术及使用说明书许继电气股份有限公司XJ ELECTRIC CO.，LTD.许继集团许继电气股份有限公司版权所有（Ver 1.00）本版本说明书适用于WMH-800BG1 Ver1.00版本及以上程序。
许继电气股份公司保留对本说明书进行修改的权利，当产品与说明书不符时，请以实际产品为准。
2012.01第一次印刷1.800B应用说明WXX-800B系列是全面支持智能变电站的新一代保护装置。
满足国网公司《Q/GDW441—2010智能变电站继电保护技术规范》以及南方电网《Q/CSG11006－2009数字化变电站技术规范》等标准的技术规范要求。
所有保护装置按照《Q/GDW396—2010IEC61850工程继电保护应用模型》规范进行保护逻辑建模。
保护装置在满足“可靠性、选择性、灵敏性、速动性”的基础上，利用电子式互感器的特性进行了一些新原理、新特性的保护性能提升工作。
2.产品系列特点2.1 逻辑开发可视化所有保护软件在统一软件平台上使用VLD可视化逻辑编程工具实现，保护源代码完全由软件机器人自动生成，正确率达到100%，杜绝了人为原因产生软件Bug。
保护逻辑均由基本的算法、逻辑功能元件或组件组成。
2.2 事故分析透明化通过分层、模块化、元件化的设计，装置内部实现了元件级、模块级、总线级三级监视点，可以监视装置内部任一个点的数据，发生事故后通过透明化事故分析工具，可以对故障进行快速准确的定位。
装置硬件设有大容量存储芯片，可以记录一次故障全过程保护内部各元件的动作情况，达到事故波形全程回放再现。
2.3 全生命周期的状态监测800B系列保护装置具有全面的软硬件自检及防护功能，在保护装置的运行中周期性进行CPU插件上各元器件的自检工作，实时监视电源插件的工作状态，及时将各种自检信息上送监控系统。
2.4 可靠的抗干扰措施限于目前电子式互感器的技术发展和应用水平，针对应用中多次出现的各种异常可导致保护误动的模拟量数据干扰，保护装置通过时域识别和频域分析相结合的方法能够有效的避免采集回路不正常工作产生的异常数据对保护的干扰。
WBH技术及使用说明书
电源插件 .........................................................................................................................5 信号插件 .........................................................................................................................5 CPU 插件 ............................................................................................................................5 交流插件 .........................................................................................................................6 人机对话界面 .................................................................................................................6
装置背面端子图 .....................................................................................................................7
带操作回路端子图 .........................................................................................................7 不带操作回路端子图 .....................................................................................................8
WMH-800A调试指导手册
WMH-800A微机母差保护装置调试指导手册目录1.外观检查 (2)2. 绝缘耐压试验 (3)3.逆变电源的检查 (8)4.上电初步检查 (8)4.1显示情况 (8)4.2基本操作 (8)4.3软件版本及工程配置检查 (8)5.通讯测试 (8)6 时钟检查 (11)6.1 时钟的整定 (11)6.2 时钟失电的保持功能 (11)6.3 时钟的准确性检查 (11)7 定值检查 (11)7.1定值正确性检查 (11)7.2失电后定值检查 (12)8. 开入检查 (12)9 开出传动检查 (19)10.模入回路检查 (23)10.1 系数校正 (23)10.2零漂校正 (23)11. 保护功能测试........................................................................................ 错误！未定义书签。
11.1试验接线及准备工作 (24)11.2差动保护功能测试....................................................................... 错误！未定义书签。
11.3 母联充电保护试验 (27)11.4 母联过流保护试验 (27)11.5母联失灵保护试验 (28)11.6 母联死区保护试验 (29)11.7 母联非全相保护试验 (29)11.8 断路器失灵保护试验 (30)12.试验恢复工作 (32)概述：本调试大纲以检查大屏配线正确性为目的，同时检测装置硬件完好及主要设计回路功能正常。
调试过程依据具体工程设计图纸，开入量测试正电的施加以硬压板或把手位置驱动优先，剩余部分及交流量在距N端子电气距离最远屏端子上施加；开出部分接点通断的检查在距N端子电气距离最远屏端子上测试。
1.外观检查1.1.检查工艺流程卡信息完整并正确。
1.2.检查装置型号、规格、编号与流程卡及技术协议一致。
新安装WMH-800型微机母线保护检验标准化作业指导书精品文档16页
变电所母线保护检验标准化作业指导书保护型号：WMH-800型制造厂家：许继厂出厂日期：投运日期：辽宁省电力有限公司设备变更记录WMH-800型微机母线保护检验标准化作业指导书目录1 装置检验要求及注意事项........................................... 错误！未定义书签。
2 保护装置检验准备工作： (3)3 屏柜及装置的检查 (5)4 二次回路检验 (6)5 微机保护单机检验 (7)6保护功能及性能检验 (10)7保护整组试验 (11)8传动试验： (12)9 投入运行前检验 (12)10 带负荷测试 (12)11发现问题及处理情况： (13)附件一：继电保护二次工作保护压板及设备投切位置确认单 (14)附件二：继电保护二次工作安全措施票 (15)1 装置检验要求及注意事项1.1新安装装置的检验应按本检验报告规定的全部项目进行。
1.2 定期检验的全部检验项目按本检验报告中注“*”、“Δ”号的项目进行。
1.3 定期检验的部分检验项目按本检验报告中注“Δ”号的项目进行。
1.4 每2年进行一次部分检验，6年进行一次全部检验，结合一次设备停电进行断路器的传动试验。
1.5 装置检验详细步骤参照相应规程及生产厂家说明书。
1.6本作业指导书以书面的形式保存现场班组。
1.7 试验过程中的注意事项1.7.1 断开直流电源后才允许插、拔插件，插、拔插件必须有措施，防止因人身静电损坏集成电路芯片。
插、拔交流插件时应防止交流电流回路开路。
1.7.2 存放E2PROM芯片的窗口要用防紫外线的不干胶封死。
1.7.3 调试中不要更换芯片，确要更换芯片时应采用人体防静电接地措施，芯片插入的方向应正确，并保证接触可靠。
1.7.4 原则上不能使用电烙铁，试验中确需电烙铁时，应采用带接地线的烙铁或电烙铁断电后再焊接。
1.7.5 试验过程中，应注意不要将插件插错位置。
1.7.6 使用交流电源的电子仪器进行电路参数测试时，仪器外壳应与保护屏在同一点接地。
WBH-801A微机变压器保护装置说明书(07.3)
1.1 应用范围 ...............................................................................................................1-1 1.2 变压器保护需解决的问题和本装置采取的解决方案及关键技术 ...................1-1 1.3 功能特点 ...............................................................................................................1-2 1.4 保护配置 ...............................................................................................................1-3
Hale Waihona Puke 本说明书适用于 WBH-801A 微机变压器保护装置 Ver1.00 软件版本。
WBH-801A 微机变压器保护装置技术说明书
目录
1 概述..................................................................................................................................1-1
4 装置硬件介绍及典型接线..............................................................................................4-1
WBH-800
不同， 继电器动作 行为也有差别。 目前系统中配置 的变 压器保护 ， 主要是 二次谐波原理、 间断 角原理差
动 保 护 。 随 着 微机 技 术 的 迅 猛 发 展 ， 各 大 公 司 纷 纷 推 出基 于 波 形 对 称 原 理
的最新型微机 型变压器保护装置， 如 ＷＢＨ－ ８ ０ ０系 列等。
器各侧 复合电压并联使用非常容易： 一侧 ＴＶ（ 电压互感器） 检修时 ， 町以通 过控制 字或压板投退本侧 电压 ， 这 时本侧复合 电压 条件不满足 ， 本侧 复合 电 压启 动 其 它 侧 条 件 也 不 满 足 。 这 样便 有 效地 解 决 了变 压 器 某 侧 造 成 的 失
原理、 相 位补偿 问题 、 复合 电压的使用、 ３ Ｕ０的取用、 方 向问题。 关键词： 变压器； 微机 保护 ； 应用 ； 差动保护
变 压器 是 电力 系 统 的 主 设 备 ，在 电 网 的运 行 中 占有 举 足 轻 重 的地 位 。 这 保 护 的特 点如 下 ：
南瑞公司 Ｌ Ｆ Ｐ 一 ９ ０ ０ 、 Ｐ Ｓ Ｔ 一１ ２ ０ （ ） 系 列变 压 器 保 护 均 采 用 这 种 方 式 。 １ ． ３ ． ２ ． Ｙ侧变换角度而幅值增大。
、 ／ 丁 倍的问题。即在 △侧平 衡系数乘 、 ／ 丁。 清华紫光的 Ｄ Ｃ Ａ Ｐ型变
压器保护就是采用这种 方式。
１ ． ３ ， ３ ． △侧 变 换 。 由于 变 换 前 △侧 各 电 流 为线 电流 ， 校 正 后 则 为 各 相 电流 ， 能 够 真 实 反
映各 相 情 况 ， 因 此 故 障相 、 非故 障 相 具 有 有 名 特 征 ， 励磁涌流闭锁判据 口 Ｊ 以
实现分相制动， 南瑞公司 ＲＣ Ｓ 一 ９ ７ ８系列变压器保护装置 即采用这种方式。 但是 ， 在 变 压 器 内部 严 重 故 障 、 短 路 电流 很 大 的 情 况 Ｆ， Ｔ Ａ 严 重 饱 和 使交流暂态传变严重恶化， 二次 侧 基 波 电流 为 零 ， 高次谐波分量增大 ， 比率
WMH-800A技术说明书
WMH-800A 微机母线保护装置技术说明书（WMH-800A/R1版）Ver 1.0 2007年08月许继集团前 言WMH-800A 系列微机母线保护装置适用于750 kV 及750 kV 以下各种电压等级、各种主接线方式的母线，作为发电厂、变电站母线的成套保护装置。
◆ 产品特点 ➢ 逻辑开发可视化国内首家在高压保护上实现可视化逻辑编程，保护源代码完全由软件机器人自动生成，正确率达到100%，杜绝了人为原因产生软件Bug 。
所有的保护逻辑由基本的元件和组件组成。
➢ 事故分析透明化通过分层、模块化、元件化的设计，装置内部实现了元件级、模块级、总线级三级监视点，可以监视装置内部任一个点的数据，发生事故后通过透明化事故分析工具，可以对故障进行快速准确的定位。
数保跳出状标数总线监视据准备护逻辑闸逻辑口逻辑态总线志总线录波写入读取据总线:组件级故障波形回放：➢工程应用柔性化采用功能自描述和数据自描述技术，实现了内容可以通过描述文件以不同的形式重组，功能可以通过配置文件形式重构，解决了不同用户差异化需求和软件版本集中管理的矛盾。
母线保护采用图形拓扑技术，由主接线图自动生成配置文件，实现母线保护软件应用于各种接线各种电压等级时版本统一。
主接线图主接线配置信息保护功能投退信息输入输出配置信息配置信息➢人机界面设计人性化XJ-GUI和现场调试向导的成功应用，降低了现场维护和运行人员的工作强度，使运行维护工作变得轻松。
●借助XJ-GUI界面设计工具，实现操作界面的灵活定制及人性化设计；●主接线图及丰富的实时数据的显示；●类WINDOWS菜单，通过菜单提示，可完成装置的全部操作。
◆专利技术●一种母线运行方式识别的微机自动识别方法（ZL98116823X）●一种双母线系统微机型失灵保护方法（ZL98116830.2）1概述 (5)1.1应用范围及保护配置 (5)1.2装置主要特点 (6)1.2.1保护性能 (7)1.2.2高性能、高冗余的许继新一代软、硬件平台 (7)1.2.3开放性、灵活配置的通信功能 (8)1.2.4直观丰富的操作界面 (8)2技术指标 (8)2.1基本电气参数 (8)2.1.1额定交流数据 (8)2.1.2额定直流数据 (8)2.1.3打印机辅助交流电源 (8)2.1.4功率消耗 (8)2.1.5过载能力 (9)2.2主要技术指标 (9)2.2.1差动保护 (9)2.2.2复合电压闭锁元件 (9)2.2.3母联失灵保护 (9)2.2.4母联充电保护 (9)2.2.5母联过流保护 (10)2.2.6母联非全相保护 (10)2.2.7断路器失灵保护 (10)2.2.8记录容量 (10)2.2.9对时方式 (11)2.2.10输出触点 (11)2.2.11绝缘性能 (11)2.2.12冲击电压 (11)2.2.13机械性能 (11)2.2.14抗电气干扰性能 (11)2.3环境条件 (12)2.4通信接口 (12)13.1差动保护 (13)3.1.1比率制动差动保护 (13)3.1.2突变量比例差动保护 (14)3.1.3大差后备保护 (14)3.1.4TA饱和检测元件 (15)3.1.5母联死区保护 (15)3.2复合电压闭锁 (17)3.2.1母线保护用复合电压闭锁元件 (17)3.2.2失灵保护用复合电压闭锁元件 (17)3.2.3TV断线告警元件 (18)3.3母联失灵保护 (18)3.4母联充电保护 (19)3.5断路器失灵保护 (20)3.6母联过流保护 (21)3.7母联非全相保护 (22)3.8TA断线闭锁及告警 (22)3.9运行方式识别 (23)3.9.1双母线专设母联接线 (24)3.9.2双母线母联兼旁路接线 (25)3.9.3双母线旁路兼母联接线 (26)3.9.4双母线双分段接线 (27)3.9.5双母线单分段专设母联接线 (28)3.9.6双母线单分段母联兼旁路接线 (29)3.9.7单母线分段分段兼旁路接线 (29)3.10通信功能 (31)3.11自检功能 (31)4装置整体介绍 (31)4.1硬件平台 (31)4.2软件平台 (31)4.3结构与安装 (32)24.4.1交流变换插件（NJL-801） (34)4.4.2交流变换插件（NJL-817） (34)4.4.3交流变换插件（NJL-804） (34)4.4.4CPU插件（NPU-804） (34)4.4.5采保插件（NCB-801） (34)4.4.6开入插件（NKR-810） (35)4.4.7开入插件（NKR-812） (35)4.4.8信号插件（NXH-808） (35)4.4.9出口插件（NCK-804） (35)4.4.10通信插件（NTX-803） (36)4.4.11稳压电源插件（NDY-801） (37)5定值清单及整定说明 (38)5.1母线差动保护 (38)5.1.1母线差动保护定值清单 (38)5.1.2母线差动保护软压板 (39)5.1.3母线差动保护硬压板 (39)5.1.4母线差动保护定值整定说明 (39)5.2TA变比定值 (40)5.2.1TA变比定值清单 (40)5.2.2TA变比定值整定说明 (41)5.3母联失灵保护定值 (41)5.3.1母联失灵保护定值清单 (41)5.3.2母联失灵保护软压板 (42)5.3.3母联失灵保护定值整定说明 (42)5.4母联充电保护定值 (42)5.4.1母联充电保护定值清单 (42)5.4.2母联充电保护软压板 (42)5.4.3母联充电保护硬压板 (42)5.4.4母联充电保护定值整定说明 (43)5.5母联非全相保护定值 (43)35.5.1母联非全相保护定值清单 (43)5.5.2母联非全相保护软压板 (43)5.5.3母联非全相保护硬压板 (43)5.6断路器失灵保护定值 (44)5.6.1断路器失灵保护定值清单 (44)5.6.2断路器失灵保护软压板 (45)5.6.3断路器失灵保护硬压板 (45)5.6.4断路器失灵保护定值整定说明 (45)5.7母联过流保护定值 (47)5.7.1母联过流保护定值清单 (47)5.7.2母联过流保护软压板 (47)5.7.3母联过流保护硬压板 (47)5.7.4母联过流保护定值整定说明 (47)6订货须知 (48)附录A:保护箱（二）插件布置图及端子定义 (49)附录B:保护箱（一）及辅助箱插件布置图及端子定义 (54)附录C:单母线分段及单母线三分段接线布置图及端子定义 (63)41概述1.1应用范围及保护配置WMH-800A系列微机母线保护装置是WMH-800系列微机母线保护装置的改进型产品，适用于750 kV及750 kV以下各种电压等级、各种主接线方式的母线，作为发电厂、变电站母线的成套保护装置。
WBH-801A微机变压器保护装置-技术说明书(1000kV版本)
WBH-801A微机变压器保护装置 1000kV版技术说明书2012.08许继电气股份有限公司版权所有（Ver 1.00）本版说明书适用于WBH-801A国网1000kV版Ver1.00 版本及以上程序,许继电气股份公司保留对本说明书进行修改的权利，当产品与说明书不符时，请以实际产品为准。
2012.08第一次印刷目录1概述 (4)1.1应用范围 (4)1.2产品特点 (4)1.3主变压器保护配置 (6)1.4调压变和补偿变保护配置 (8)2技术参数 (5)2.1额定电气参数 (5)2.2主要技术指标 (6)2.3机械及环境参数 (8)2.4通信接口 (9)3产品原理介绍 (10)3.1差动保护 (10)3.2过激磁保护 (17)3.3相间阻抗保护 (19)3.4接地阻抗保护 (22)3.5复压（方向）过流保护 (25)3.6零序（方向）过流保护 (29)3.7反时限零序过流保护 (32)3.8失灵跳闸保护 (33)3.9过负荷保护 (34)3.10零序过压告警 (34)3.11PT异常判别 (34)3.12后备CT异常判别 (35)4装置硬件介绍及典型接线 (35)4.1装置整体介绍 (35)4.2装置背视示意图 (37)4.3结构与安装 (38)4.4WBH-801A/B6/R10主变压器保护装置端子图 (39)4.5WBH-801A/B6/R11（R12）调压变和补偿变保护装置端子图 (47)5WBH-801A/B6/R10主变压器保护定值清单 (43)5.1设备参数定值 (43)5.2差动保护定值 (44)5.3差动保护控制字 (45)5.4高压侧后备保护定值 (45)5.5高压侧后备保护控制字 (47)5.6中压侧后备保护定值 (49)5.7中压侧后备保护控制字 (50)5.8低压1分支后备保护定值 (52)5.9低压1分支后备保护控制字 (53)5.10低压2分支后备保护定值 (53)5.11低压2分支后备保护控制字 (54)5.12低压绕组后备保护定值 (55)5.13低压绕组后备保护控制字 (55)5.14公共绕组后备保护定值 (56)5.15公共绕组后备保护控制 (56)5.16保护软压板 (56)5.17保护跳闸矩阵 (57)6WBH-801A/B6/R11调压变和补偿变保护定值清单 (58)6.1设备参数定值 (58)6.2调压变差动保护定值 (59)6.3调压变差动保护控制字 (59)6.4补偿变差动保护定值 (60)6.5补偿变差动保护控制字 (60)6.6保护软压板 (61)6.7保护跳闸矩阵 (61)7WBH-801A/B6/R12调压变和补偿变保护定值清单 (61)7.1设备参数定值 (61)7.2调压变差动保护定值 (62)7.3调压变差动保护控制字 (63)7.4补偿变差动保护定值 (63)7.5补偿变差动保护控制字 (64)7.6保护软压板 (64)7.7保护跳闸矩阵 (64)8附录一保护装置整定计算 (51)8.1差动保护整定计算 (51)8.2复合电压方向过流保护整定计算 (52)8.3零序方向过流保护整定计算 (53)8.4相间低阻抗保护整定计算 (54)9附录二：比率差动保护各侧电流相位差的补偿 (56)1 概述1.1 应用范围WBH-800A系列微机变压器保护装置适用于1000kV及其以下各种电压等级的变压器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1 概述 (3)1.1 功能简介 (3)1.2 保护配置 (3)1.3 功能特点 (4)2 基本技术参数 (5)2.1 基本数据 (5)2.2 功率消耗 (6)2.3 热稳定性 (6)2.4 输出触点 (6)2.5 绝缘性能 (6)2.6 冲击电压 (6)2.7 寿命 (7)2.8 机械性能 (7)2.9 环境条件 (7)2.10 抗干扰能力 (7)3 主要技术指标 (7)3.1 动作时间 (7)3.2 保护定值整定范围和定值误差 (7)3.3 记录容量 (8)3.4 通信接口 (8)3.5 对时方式 (8)4 装置整体说明 (8)4.1 硬件平台 (8)4.2 软件平台 (9)4.3 与综合自动化监控系统接口说明 (9)4.4 WBH-801保护装置背视图 (10)4.5 WBH-801保护装置端子图 (11)4.6 WBH-802保护装置背视图 (15)4.7 WBH-802保护装置背视图 (16)5 WBH-801装置保护原理说明 (21)5.1 比率差动保护 (21)5.2 阻抗保护 (24)5.3 复合电压判别 (26)5.4 复合电压(方向)过流保护 (27)5.5 零序（方向）过流保护 (30)5.6 间隙零序保护 (33)5.7 非全相保护 (33)5.8 失灵启动保护 (34)5.9 过负荷（有载调压闭锁、通风启动）保护 (34)5.10 限时速断保护 (35)5.11 母线充电保护 (35)5.12 TV断线判别 (36)6 WBH-802装置非电量保护原理 (36)7 整定内容及整定说明 (37)7.1 WBH-801装置整定内容及整定说明 (37)7.2 WBH-802装置整定内容及整定说明 (41)8 保护装置整定计算 (42)8.1 比率差动保护整定计算 (42)8.2 阻抗保护整定计算 (48)8.3 复合电压判别整定计算 (49)8.4 复合电压过流保护整定计算 (50)8.5 零序过流保护整定计算 (52)8.6 间隙零序保护整定计算 (53)8.7 低压侧零序过压保护整定计算 (53)8.8 过负荷（通风启动、有载调压闭锁）保护整定计算 (53)9 订货须知 (53)10 附录一：装置运行说明 (54)10.1 键盘 (54)10.2 面板指示灯说明 (54)10.3 运行工况及说明 (54)10.4 故障报文和处理措施 (54)11 附录二：装置通讯说明（IEC 60870-5-103规约） (55)11.1 WBH-801微机变压器保护装置的信息 (55)11.2 WBH-802微机变压器保护装置的信息 (63)1概述1.1功能简介WBH-800微机型变压器保护装置适用于220kV电压等级的变压器。
WBH-801型装置集成了一台变压器的全部电气量保护。
WBH-802型装置集成了一台变压器的全部非电气量保护。
该保护装置也能满足变电站自动化系统的要求。
1.2保护配置1.3功能特点●高性能的硬件：采用32位高性能DSP处理器、32位逻辑处理器和16位的高速AD；强弱电彻底分离，具有完善的自检功能。
●完善的自检功能：包括对数据采集回路、数字回路及输出回路的完善自检，可自检到出口继电器线圈。
●任何元器件的损坏不造成保护误动和拒动：三个CPU并行智能处理技术，一个CPU负责通信，两个保护CPU“与”逻辑出口，避免元器件损坏引起误动；双主双后的配置避免元器件损坏引起拒动。
●强电磁兼容能力：后插拔双连接器，强弱电完全分开专利技术，整体背板式后插拔结构，减少插件转接次数，抗干扰能力强，维护方便。
●跳闸方式在线修改：保护出口采用跳闸矩阵方式，可灵活整定，无须再修改保护二次回路接线；跳闸触点可直接接入断路器跳闸回路。
●强大的通信功能：信息和报文可上传，录波数据与COMTRADE兼容；通信接口兼容性、开放性强，支持IEC60870-5-103通讯规约；●友好的人机界面：大屏幕、图形化、汉化、彩色液晶。
也可以通过PC机进行操作。
●提供录波功能和完善的波形分析软件●完善的事件记录功能：保护动作报告、开关量变位、自检结果、定值改动、录波数据均有记录，数据信息可就地打印或通过网络打印机打印，便于事故后的故障分析。
2基本技术参数2.1基本数据2.1.1额定交流数据I：5 A或1A；a．额定交流电流nU：线电压 100 V，相电压 100/3V；b．额定交流电压nc．额定频率： 50 Hz。
2.1.2额定直流数据220 V或110 V，允许变化范围80%～110%。
2.1.3打印机辅助交流电源220 V，0.7 A，50 Hz/60 Hz，允许变化范围80%～110%。
2.1.4采样频率微机保护采样及录波频率1200 Hz，系统频率跟踪范围40 Hz～60 Hz。
2.1.5机箱结构19 in全宽6 U机箱。
机箱外形尺寸和安装开孔尺寸如图2-1-1和图2-1-2所示：图2-1-1 机箱外形尺寸图2-1-2 安装开孔尺寸2.2 功率消耗a. 交流电压回路：当为额定电压时，每相不大于0.5 VA ；b. 交流电流回路：当额定电流为5 A 时，每相不大于1VA ；当额定电流为1 A 时，每相不大于0.5 VA ；c. 直流回路： 正常运行时，每个保护箱逻辑回路不大于35 W ，开入回路每路不大于1.5 W ；保护动作时，每个保护箱逻辑回路不大于50 W ，开入回路每路不大于1.5 W 。
2.3 热稳定性n I 2电流下，长期运行； n I 10电流下，允许运行10 s ； n I 40电流下，允许运行1 s 。
2.4 输出触点2.4.1 信号触点容量：a ．允许长期通过电流：5 A ；b ． 切断电流：0.3 A(DC 220 V ，=5 ms)。
2.4.2 跳闸出口触点容量a ． 允许长期通过电流：10 A ；b ． 切断电流：0.3 A(DC 220 V ，=5 ms)。
2.4.3 辅助继电器触点容量a ．允许长期通过电流：5 A ；b ． 切断电流：0.3 A(DC 220 V ，=5 ms)。
2.5 绝缘性能a ．绝缘电阻：装置所有电路与外壳之间的绝缘电阻在标准实验条件下，不小于100 M ；b ．介质强度：装置的额定绝缘电压小于60 V 的电路与外壳的介质强度能耐受交流50 Hz ，电压500 V(有效值)，历时1 min 试验,其它电路与外壳的介质强度能耐受交流50 Hz ，电压2 kV(有效值)，历时1 min 试验，而无绝缘击穿或闪络现象。
2.6 冲击电压装置的导电部分对外露的非导电金属部分外壳之间，在规定的试验大气条件下，能耐受幅值为5 kV 的标准雷电波短时冲击检验。
2.7 寿命a ．电寿命：装置输出触点电路在电压不超过250 V ，电流不超过0.5 A ，时间常数为5ms ±0.75 ms 的负荷条件下，产品能可靠动作及返回1 000次；b ．机械寿命：装置输出触点不接负荷，能可靠动作和返回10 000次。
2.8 机械性能a ．工作条件：能承受严酷等级为I 级的振动响应，冲击响应检验；b ．运输条件：能承受严酷等级为I 级的振动耐久，冲击及碰撞检验。
2.9 环境条件a ．工作温度：－10 ℃～+50 ℃，24 h 内平均温度不超过35 ℃；b ．贮存温度：-25 ℃～+70 ℃在极限值下不施加激励量，装置不出现不可逆变化，温度恢复后，装置应能正常工作；c ．大气压力：80 kPa ～110 kPa ；d ．相对湿度：最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25 ℃且表面无凝露。
最高温度为40 ℃时，平均最大相对湿度不超过50%。
2.10 抗干扰能力a ．辐射电磁场干扰试验：符合GB/T 14598.9规定的严酷等级的辐射电磁场干扰。
b ．快速瞬变干扰试验：符合GB/T 14598.10规定的严酷等级为IV 级的快速瞬变干扰。
c ．脉冲群干扰试验：符合GB/T 14598.13规定的频率为1 MHz 及100 kHz 衰减振荡波（第一个半波为电压幅值共模为2.5 kV ，差模为1 kV ）脉冲群干扰。
d ．抗静电放电干扰试验：符合GB/T 14598.14规定的严酷等级为III 级的抗静电放电干扰。
e ．工频磁场抗扰度试验：符合GB/T 17626.8-1998中第5章规定的严酷等级为Ⅳ级的工频磁场干扰。
f ．脉冲磁场抗扰度试验：符合GB/T 17626.9-1998中第5章规定的严酷等级为Ⅳ级的脉冲磁场干扰。
g ．浪涌抗扰度试验：符合IEC 60255-22-5:2002中第4章规定的严酷等级为Ⅲ级的浪涌骚扰。
h ．射频场感应的传导骚扰抗扰度试验：符合IEC 60255-22-6:2001中第4章的规定。
i ．工频干扰试验：符合IEC 60255-22-7:2003规定的工频干扰。
3 主要技术指标3.1动作时间a ．差流速断：不大于20 ms(1.5倍整定值)；b ．比率差动：不大于30 ms(2倍整定值)。
3.2 保护定值整定范围和定值误差a ．差流越限整定范围：0.02 n I ～1.0 n I ，误差不超过±2.5%或±0.01 n I ；b ．差动最小动作电流整定范围：0.02 n I ～2.0 n I ，误差不超过±2.5%或±0.01 n I ；c ．差动最小制动电流整定范围：0.05 n I ～2.0 n I ；d ．比率制动系数整定范围：0.3～0.7，误差不超过±5%；e ．二次谐波制动系数整定范围：0.15～0.30，误差不超过±10%；f ．差流速断整定范围：0.5 n I ～12 n I ，误差不超过±2.5%；g ．后备保护阻抗定值：0.03Ω~100Ω，误差不超过±2.5%； h ．过励磁倍数定值：1.0~2.0，误差不超过±2.5%；i ．后备保护电流定值：0.02 n I ～10 n I ，误差不超过±2.5%或±0.01 n I ；j ．后备保护相间低电压定值：0 V ～100 V ，误差不超过±2.5%； k ．后备保护负序相电压定值：1 V ～20 V ，误差不超过±2.5%；l ．后备保护零序电压定值：5 V ～300 V ，误差不超过±2.5%或±0.1 V ； m ．方向元件动作范围边界误差：不超过±3°；n ．后备保护时间定值：在0.1 s ～1 s 内误差为±25 ms ，大于1 s 时误差不超过±2.5%。
3.3 记录容量3.3.1 故障录波内容和故障事件报告容量保护启动录波记录启动前4个周波、启动后6个周波所有电流电压波形； 保护跳闸录波记录跳闸前4个周波、跳闸后6个周波所有电流电压波形； 保护装置可循环记录100次故障事件报告，40次波形数据。
