高中物理专题练习-运动学图像专题(含答案)

合集下载

高一物理运动学图像问题(含答案)

运动学图象问题分析一、学习目标1．掌握s -t 、v -t 图象的特点并理解其意义2．会应用s -t 图象和v -t 图象解决质点运动的有关问题二、概念回顾位移和速度都是时间的函数，因此描述物体运动的规律常用位移-时间图象（s -t 图象）和速度-时间图象（v -t 图象）．一、匀速直线运动的s-t 图象s-t 图象表示运动的位移随时间的变化规律。

匀速直线运动的s-t 图象是一条。

速度的大小在数值上等于，即v ＝．二、直线运动的v t −图象1．匀速直线运动的v t −图象（图1）（1）匀速直线运动的v t −图象是与。

（2）从图象不仅可以看出速度的大小，而且可以求出一段时间内的位移，其位移为．2．匀变速直线运动的v t −图象（图2）（1）匀变速直线运动的v t −图象是．（2）从图象上可以看出某一时刻瞬时速度的大小．（3）可以根据图象求一段时间内的位移，其位移为．（4）还可以根据图象求加速度，其加速度的大小等于．即a＝，越大，加速度也越大，反之则越小．三、区分s -t 图象、v t −图象1．如图3为v t −图象，A 描述的是运动；B 描述的是运动；C 描述的是运动。

图中A 、B 的斜率为（“正”或“负”），表示物体作运动；C 的斜率为（“正”或“负”），表示C 作运动。

A 的加速度（“大于”、“等于”或“小于”）B 的加速度。

图线与横轴t 所围的面积表示物体运动的。

图1 图2 图32．如图4为s-t 图象，A 描述的是运动；B 描述的是运动；C 描述的是运动。

图中A 、B 的斜率为（“正”或“负”），表示物体向运动；C 的斜率为（“正”或“负”），表示C 向运动。

A 的速度（“大于”、“等于”或“小于”）B 的速度。

3．如图5所示，是A 、B 两运动物体的s -t 图象，由图象分析：A 图象与S 轴交点表示：，A 、B 两图象与t 轴交点表示：， A 、B 两图象交点P 表示：， A 、B两物体分别作什么运动。

高中物理题型分类汇总含详细答案-运动图像

高中物理题型分类汇总含详细答案-运动图像（一）共：15题共：30分钟一、单选题1.一质点做直线运动的v－t图象如图所示，下列选项正确的是()A.在2～4s内，质点所受合外力不为零B.质点在0～2s内的加速度比4～6s内的加速度大C.在第4s末，质点离出发点最远D.在0～6s内，质点的平均速度为5m/s2.某玩具汽车从t=0时刻出发，由静止开始沿直线行驶．其a-t图象如图所示，下列说法正确的是（）A.6s末的加速度比1s末的大B.1s末加速度方向与速度方向相同C.第4s内速度变化量大于零D.第6s内速度在不断变大3.在2014年11月11日至16日的珠海航展中，中国展出了国产运-20和歼-31等最先进飞机．假设航展中有两飞机甲、乙在平直跑道上同向行驶，0-t2时间内的v-t图象如图所示，下列说法正确的是（）A.飞机乙在0-t2内的平均速度等于B.飞机甲在0-t2内的平均速度比乙大C.两飞机在t1时刻一定相遇D.两飞机在0-t2内不可能相遇4.两个质点甲与乙，同时由同一地点向同一方向做直线运动，它们的速度—时间图象如图所示．则下列说法中正确的是（）A.第2s末甲、乙相遇B.第2s末甲、乙速度相等C.在2s内，甲的平均速度比乙的大D.第2s末，甲、乙的加速度相等5.设物体运动的加速度为a、速度为v、位移为x。

现有四个不同物体的运动图像如图所示，t=0时刻物体的速度均为零，则其中物体做单向直线运动的图像是（）A. B.C. D.6.某物体的直线运动规律如图所示，下列说法正确的是（）A.物体在第1秒末运动方向发生变化B.第2秒内、第3秒内的加速度的方向相反C.物体在第3秒末加速度方向发生变化D.物体在第6秒末返回出发点7.图是A，B两个质点做直线运动的位移—时间图象．则()A.在运动过程中，A质点总比B质点运动得快B.在0～t1这段时间内，两质点的位移相同C.当t＝t1时，两质点的速度相等D.当t＝t1时，A，B两质点的加速度不相等二、多选题8.飞行班空军飞行员的训练、艺体班竞技体育的指导等多种工作都用到急动度的概念。

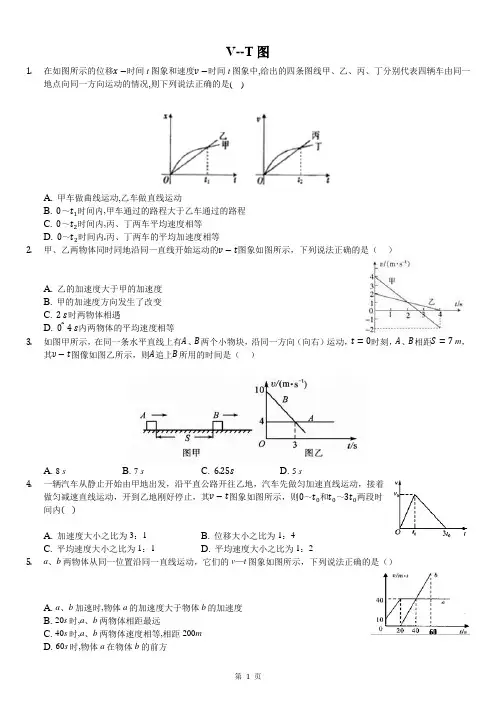

运动学VT图像高中物理试题含答案解析

V--T图1.在如图所示的位移x−时间t图象和速度v−时间t图象中,给出的四条图线甲、乙、丙、丁分别代表四辆车由同一地点向同一方向运动的情况,则下列说法正确的是( )A. 甲车做曲线运动,乙车做直线运动B. 0～t1时间内,甲车通过的路程大于乙车通过的路程C. 0～t2时间内,丙、丁两车平均速度相等D. 0～t2时间内.丙、丁两车的平均加速度相等2.甲、乙两物体同时同地沿同一直线开始运动的v−t图象如图所示，下列说法正确的是（）A. 乙的加速度大于甲的加速度B. 甲的加速度方向发生了改变C. 2s时两物体相遇D. 04s内两物体的平均速度相等3.如图甲所示，在同一条水平直线上有A、B两个小物块，沿同一方向（向右）运动，t=0时刻，A、B相距S=7m，其υ−t图像如图乙所示，则A追上B所用的时间是（）A. 8 sB. 7 sC. 6.25sD. 5 s4.一辆汽车从静止开始由甲地出发，沿平直公路开往乙地，汽车先做匀加速直线运动，接着做匀减速直线运动，开到乙地刚好停止，其v−t图象如图所示，则0～t0和t0～3t0两段时间内()A. 加速度大小之比为3：1B. 位移大小之比为1：4C. 平均速度大小之比为1：1D. 平均速度大小之比为1：25.a、b两物体从同一位置沿同一直线运动，它们的v—t图象如图所示，下列说法正确的是（）A. a、b加速时,物体a的加速度大于物体b的加速度B. 20s时,a、b两物体相距最远C. 40s时,a、b两物体速度相等,相距200mD. 60s时,物体a在物体b的前方6.甲、乙两辆汽车在平直的公路上沿同一方向做直线运动．在描述两车运动的v—t图象中，直线a、b分别描述了甲、乙两车在0～20 s的运动情况．关于两车之间的位移关系，下列说法一定正确的是( )A. 在0～10s内两车逐渐远离B. 在t=10s时两车相距最远C. 在5～15s内两车的位移相等D. 在t=20s时两车在公路上相遇7.物体在直角坐标系xOy所在平面内由O点开始运动，其沿坐标轴方向的两个分速度随时间变化的图象如图所示，则对该物体运动过程的描述正确的是( )A. 物体在0～3s做匀变速直线运动B. 物体在0～3s做匀变速曲线运动C. 物体在3～4s做变加速直线运动D. 物体在3～4s做匀变速曲线运动8.有一个质量为4 kg的小物体在直角坐标系xOy所在的平面内运动，x方向的速度-时间图像和y方向的位移-时间图像分别如图甲、乙所示，下列说法正确的是（）A. 小物体做匀变速直线运动B. 小物体运动的加速度是6m/s2C. 小物体所受的合力为3 ND. 小物体的初速度大小为5m/s9.随着空气质量的恶化，雾霾天气现象增多，危害加重。

高中物理运动学中的图像经典题型及答案

高中物理运动学中的图像经典题型及答案一、单选题（本大题共12小题，共48.0分）1.无人驾驶汽车在新冠疫情期间对疫情防控起到了积极作用。

某自主品牌的一款无人驾驶汽车在直线测试时的速度平方与位移关系ν2−x图像如图所示。

自经过x=0位置时开始计时，则该车在2s内的位移大小为( )A. 2.0mB. 2.6mC. 3.0mD. 3.6m2.“人工智能”已经走进千家万户，如图所示，某操作人员操控小型无人机带动货物实验飞行。

假设无人机带动货物沿竖直方向向上运动，货物从A点由静止开始做匀加速直线运动，一段时间后，又匀速运动了3s，最后再匀减速运动1s刚好悬停在B点。

已知无人机对货物的拉力F 的大小在不同过程中的具体数值如表格所示，忽略空气阻力，重力加速度g=10m/s2，可知A、B两点间的距离为货物运动过程加速匀速减速悬停F大小15N10N5N10NA. 15mB. 20mC. 25mD. 30m3.甲、乙、丙、丁四辆小车从同一地点向同一方向运动的图象如图所示，下列说法正确的是( )A. 甲车做直线运动，乙车做曲线运动B. 在0～t1时间内，甲车平均速度小于乙车平均速度C. 在0～t2时间内，丙、丁两车在t2时刻相距最远D. 在0～t2时间内，丙、丁两车加速度总是不相同的4.在平直公路上有甲、乙两辆汽车同时从同一位置沿着同一方向做匀加速直线运动，它们速度的平方随位移变化的图像如图所示，则下列说法错误的是( )A. 甲车的加速度比乙车的加速度大B. 在x=0.5m处甲乙两车的速度相等C. 在x=0.5m处甲乙两车相遇D. 在t=2s末甲乙两车相遇5.初速为10m/s的汽车遇紧急情况以大小为2m/s2的加速度制动，下列说法中正确的是( )A. 汽车在制动过程中任意相等时间内速度变化量均为2m/sB. 汽车在制动后第1s内的位移与第4s内的位移之比为7：1C. 汽车在制动后6s内的位移为24mD. 汽车在制动后的倒数第3m、倒数第2m、最后1m内的运动，平均速度之比是(√3+√2)：(√2+1)：16.某质点做匀加速直线运动，经过时间t速度由υ0变为kυ0(k>1)，位移大小为x｡则在随后的4t内，质点的位移大小为A. 8(3k−2)xk+1B. 8(2k−1)xk+1C. 8(2k−1)xk−1D. 3(5k−3)xk+17.一物体做直线运动，其加速度随时间变化的a−t图像如图所示.如图所示的v−t图像中能正确描述此物体运动的是( )A.B.C.D.8.如图所示，E为斜面的中点，斜面上半段光滑，下半段粗糙，一个小物体由顶端静止释放，沿斜面下滑到底端时速度为零.小物体下滑过程中位移x、速度v、合力F、加速度a与时间t的关系如图所示，以沿斜面向下为正方向，则下列图象中可能正确的是( )A. B. C. D.9.小球从一定高度处由静止下落，与地面碰撞后回到原高度再次下落，重复上述运动，取小球的落地点为原点建立坐标系，竖直向上为正方向，下列速度v和位置x的关系图象中，能描述该过程的是( )A. B.C. D.10.一个物体沿直线运动，t=0时刻物体的速度为2m/s、加速度为1m/s2，物体的加速度随时间变化规律如图所示，则下列判断正确的是( )A. 物体做匀加速直线运动B. 物体的加速度与时间成正比增大C. t=5s时刻物体的速度为6.25m/sD. t=8s时刻物体的速度为13.2m/s11.小智同学发现了一张自己以前为研究机动车的运动情况绘制的xt2−1t图像(如图).已知机动车运动轨迹是直线，但是不知机动车是处于加速还是刹车状态，请你帮他判定以下合理的说法是( )A. 机动车处于匀加速状态B. 机动车的初速度为0C. 机动车的加速度为大小为8m/s2D. 机动车在前3秒的位移是24m12.近几年，全国各地交警将“礼让行人”作为管理重点，“斑马线前车让人”现已成为普遍的文明现象。

高一物理运动的图象试题答案及解析

高一物理运动的图象试题答案及解析1.一个物体做直线运动，其速度－时间图象如图所示，由此可以判断该物体做的是A．初速度为零的匀加速运动B．初速度不为零的匀加速运动C．匀速运动D．匀减速运动【答案】B【解析】由图线可知，物体的初速度不为零，由于图线的斜率代表物体的加速度，故加速度为恒定不变的值且大于零，故物体做初速度不为零的匀加速运动，选项B正确。

【考点】v-t 图线及其物理意义.2.物体沿直线运动的v-t图如图所示，已知在第1秒内合外力对物体做的功为W，则下列结论正确的是（）A．从第1秒末到第3秒末合外力做功为WB．从第3秒末到第5秒末合外力做功为-2WC．从第5秒末到第7秒末合外力做功为WD．从第3秒末到第4秒末合外力做功为-0.75W【答案】CD【解析】在第一秒内，物体做匀加速直线运动，做功为W，设此时的合外力为F，位移为x，从第3秒末到第7秒末由图象的斜率可以知道，此时的合力大小，第3秒末到第5秒末合外力的方向与速度方向相反，第5秒末到第7秒末力的方向与速度方向相同．所以有第三秒末到第5秒末的位移为2x，第5秒末到第7秒末的位移也为2x，所以合力做功为；，第3秒末到第4秒末物体的位移为，所以，所以C、D正确。

【考点】v-t图线；功的求解。

3.如图所示，在外力作用下某质点运动的v－t图象为正弦曲线。

从图中可以判断（)A．在0～t1时间内，外力做正功B．在0～t1时间内，外力的功率逐渐增大C．在t2时刻，外力的功率最大D．在t1～t3时间内，外力做的总功为零【答案】AD【解析】由图知，在0～t1时间内，物体做加速运动，故外力做正功，所以A正确；在t1时刻外力为零，功率为零，所以在0～t1时间内，外力的功率先增大后减小，所以B错误；在t2时刻，速度为零，外力的功率最小，所以C错误；由图知，在t1～t3时间内，动能变化为零，故外力做的总功为零，所以D正确。

【考点】本题考查v－t图象、功率、动能定理4.图中所示的各图象能正确反映自由落体运动过程的是( )【答案】C【解析】自由落体运动是加速度为g的匀加速直线运动，根据匀变速运动公式可知，自由落体运动的速度，故选项AB错误、C正确；，所以选项D错误；【考点】自由落体运动5.物体甲的x－t图象和物体乙的v－t图象分别如图所示，则这两物体的运动情况是A．甲在整个t＝6s时间内运动方向一直不变，它通过的总位移大小为4mB．甲在整个t＝6s时间内有往复运动，它通过的总位移为零C．乙在整个t＝6s时间内有往复运动，它通过的总位移为零D．乙在整个t＝6s时间内加速度方向一直不变，它通过的总路程为6m【答案】ACD【解析】位移时间图像斜率表示速度，甲图中斜率为定值，即甲的速度不变，是匀速直线运动，所以甲在整个t＝6s时间内运动方向一直不变，通过的总位移是初末位置差即，选项A对B错。

高一物理--运动学图像(s-t图像、v-t图像、a-t图像)

1.5图像一、s-t图像：（涉及概念：时间与时刻、位置、位移与路程、平均速度与瞬时速度、加速度、斜率）1、如图所示，描述物体各种情况下的运动情况：2、如图所示，描述物体在各个阶段的运动情况：3、如图所示，描述物体在各个阶段的运动情况：4、如图所示，描述物体在各个阶段的运动情况：5、甲、乙两物体的位移随时间变化如图所示，下列说法正确的是（）A、甲乙的运动方向相反；B、3s末甲乙相遇；C、甲的速度比乙的速度大；D、0-3s内甲的位移比乙的位移多3m；5、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲、乙两物体的距离越来越近；B、0-3s内甲、乙的位移相等；C、甲、乙两物体的速度相同；D、取向右为正方向，4s末甲在乙的左边；6、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲比乙提前2s出发；B、0-3s内甲、乙两物体的位移相同；C、甲比乙物体的速度大；D、3s后乙还能追上甲；7、如右图所示为甲、乙两物体相对于同一参考系的x－t图象，下面说法正确的是( ) A．甲、乙两物体的出发点相距x 0B．甲、乙两物体都做匀速直线运动C．甲物体比乙物体早出发的时间为t1D．甲、乙两物体向同方向运动8、下图是做直线运动的甲、乙两个物体的位移—时间图象，由图象可知( )A．乙开始运动时，两物体相距20 mB．在0～10 s这段时间内，两物体间的距离逐渐增大C．在10～25 s这段时间内，两物体间的距离逐渐变小D．两物体在10 s时相距最远，在25 s时相遇9、如图所示为甲、乙两物体的运动情况，下列说法错误的是（）A、0-3s内甲、乙两物体的位移相同；B、0-3s内甲、乙两物体的平均速度相同；C、乙一直在甲的前面；D、甲、乙都做匀速直线运动；E、3s末甲、乙两物体相遇；10、一汽车先向右做匀速直线运动，运动了3s，位移为10m，然后停下休息了2s后继续做匀速直线运动，经过2s的位移为10m，然后立即返回做匀减速直线运动，经过5s回到出发点，画出该汽车运动的x-t图象。

人教版高中物理必修一专题08 x-t图像、v-t图像和a-t图像的理解精讲精练

专题08 典型运动学图像（一）1.路程-时间图像（x t -）图像物体做直线运动，如果在任意时刻的速度都相等，即在任意相等的时间内通过的位移都相等，则物体做的是匀速直线运动。

做匀速直线运动的物体的位移-时间图像是一条倾斜的直线。

如图所示：xtxt1t 1x B①②图1 图2 图1上各点切线斜率tan xk tα∆==∆表示速度v ，即图线的倾斜程度反映物体运动的快慢，其倾斜程度越大，速度越快。

斜率的大小表示做匀速直线运动物体的速度的大小，斜率的正负即为速度的正负。

注意：（1）x －t 图像不代表物体的运动轨迹，x-t 图像中倾斜直线表示物体做匀速直线运动。

（2）若图像不过原点，有两种情况：①图像在纵轴上截距表示开始计时物体相对于参考点的位移； ②图像在横轴上的截距表示物体过一段时间再从参考点出发。

（3）两图线相交说明两物体相遇，其交点B 的横坐标表示相遇的时刻，纵坐标表示相遇处对参考点的位移。

如上图中，图线①和图线②相交于B 点，表示两物体在t 1时刻相遇，其中x 1表示相遇处对参考点的位移。

（4）图像是倾斜直线表示物体做匀速直线运动，图像是曲线则表示物体做变速运动。

2.速度－时间图像（v-t 图像）（1）图像的物理意义由于t v a ∆∆=，而v-t 图像中的斜率k=tv∆∆=αtan ，所以αtan =a ，斜率的大小即为加速度的大小，斜率的正负即为加速度的正负。

（2）匀速直线运动的v －t 图像匀速直线运动的速度v 是恒定的，不随时间发生变化，所以v －t 图像是一条与横轴平行的直线。

（3）变速直线运动的v －t 图像在变速直线运动中，如果在任意相等的时间内速度的改变都相等，这种运动叫匀变速直线运动，它的v －t 图像是一条倾斜直线，如图所示，A 表示匀加速直线运动的v －t 图像，B 表示匀减速直线运动的图像。

vt（4）v －t 图像的应用（1）可求出任一时刻的速度。

（2）可求出达到某一速度所需的时间。

高一物理必修一运动图像专题

S-T,V-T图像练习1．（单项选择）某物体的位移图象如下图，则以下表达正确的选项是（）A．物体运动的轨迹是抛物线B．物体运动的时间为8sC．物体运动的总位移为80 mD．在 t =4s时辰，物体的刹时速度最大2( 多项选择 ) ．如下图为甲乙两质点作直线运动的位移时间图像，由图像可知A．甲乙两质点在1s 末时相遇B．甲乙两质点在1s 末时的速度大小相等C．甲乙两质点在第1s 内反方向运动D．在第 1s 内甲质点的速率比乙质点的速率要大3．如下图是甲乙丙三个物体相对同一地点的位移图像，它们向同一方向开始运动，则在时间 t0内，以下说法正确的选项是A．它们的均匀速度相等B．甲的均匀速度最大C．它们的均匀速率相等D．乙和丙的均匀速率相等4．如下图是A、B 两质点从同一地址运动的x﹣ t 图象，则以下说法正确的选项是（）答案第 1页，总 4页A． B 质点做曲线运动 B ．A 质点 2s 时的速度为 20m/s C． B 质点前 4s 做加快运动， 4 秒后做减速运动 D ．前 4s 内 B 的位移比 A 要大5．甲、乙两汽车在一平直公路上行驶，在 t 0 到t t 1时间内，它们的x t图像如下图，在这段时间内（）A、汽车甲的均匀速度比乙的大B、甲、乙两汽车都做减速运动C、甲、乙两汽车的位移同样D、甲、乙两汽车的均匀速度同样6．物体 A、 B 的 s-t图像如下图，由图可知A．从第3s 起，两物体运动方向同样，且v A>v BB．两物体由同一地点开始运动，但物体 A 比 B 迟 3s 才开始运动C．在 5s 内物体的位移同样，5s 末 A、B 相遇D． 5s 内 A、 B 的均匀速度相等7．如图是一物体的s﹣ t 图象，则该物体在6s 内的位移是（）A． 0 B．2m C ． 4m D ． 12m8．一物体自t=0 时开始做直线运动，其速度图线如下图。

以下选项正确的选项是（）A．在 0～6s 内，物体离出发点最远为30mB．在 0～6s 内，物体经过的行程为40mC．在 0～4s 内，物体的均匀速率为10m/sD． 5～ 6s 内，物体所加快度为正当9( 多项选择 ) ．如下图为一物体做直线运动的的是（）v - t 图象，依据图象做出的以下判断中，正确A ．物体一直沿正方向运动B ．物体的加快度向来没有变化C ． t ＝ 2 s 前物体的加快度为负， t ＝ 2 s 后加快度为正，在 t ＝ 2 s 时，物体的加快度为零D ．物体先减速后加快10．一位同学乘坐电梯从六楼下到一楼的过程中，其 v － t 图象如下图．以下说法正确的是（）A ．前 2 s 内该同学加快度方向向上B ．前 2 s 内该同学的加快度是最后1 s 内的2 倍C ．该同学在 10 s 内的均匀速度是 1 m/sD ．该同学在 10 s 内经过的位移是 17 m 11( 多项选择 ) ．一辆汽车从静止开始由甲地出发，沿平直公路开往乙地。

高中物理专题练习-运动学图像专题(含答案)

图像专题：在运动学中的图像，主要是S-T图像和V-T图像。

题目给我们一个图像，我们首先要看这个图像是描述什么物理量跟什么物理量之间的关系，也就是看横坐标和纵坐标分别表示什么。

这一点非常重要，如果这一步错了，那接下来所有你做的判断很有可能都是错的！我们一定要学会从图像中尽可能多的读取到多一点信息。

给我们一个图像，我们除了要看横纵坐标外，还要看什么呢？1、看变化趋势，看走势。

比如S-T图像中，S是随时间变大了，还是变小了，还是先变大后变小，等等。

2、看起点，也就是看截距。

比如S-T图像中T=0时的位移，就代表物体的出发点离O点多远。

再比如，V-T图像中T=0时的速度就代表物体的初速度。

3.看斜率，弄懂图像中斜率代表的物理含义。

一般的，纵轴的单位除以横轴的单位得出来一个单位，这个单位是谁的单位，那么图像中曲线的切线斜率，它的物理含义就代表谁（不信，你试试）。

比如，从S-T图像中切线的斜率就代表速度，切线的倾斜程度就代表物体速度的大小，越倾斜，速度就越大。

这里，还要注意速度的正负。

同样，V-T图像中切线的斜率就代表加速度，切线的倾斜程度就代表物体加速度的大小，越倾斜，加速度就越大。

这里，要注意加速度的正负。

4.看面积，弄清图像中横纵轴围成的面积代表的物理含义。

一般的，纵轴的单位乘以横轴的单位得出来一个单位，这个单位是谁的单位，那么面积的物理含义就代表谁（不信，你试试）。

比如，V-T图像中的面积就代表位移。

在这里，试卷对我们的要求就更高了，要求我们还要定量算出位移的大小。

追及、相遇问题常有以图像题出现的。

5.看交点。

如果时间为t1时，两曲线有交点，那就说明，这时候两物体有相同的物理量，这个物理量就是纵轴。

比如，S-T图中如果图像有交点，那就说明那个时刻有相同的位移。

【练习题】1某同学从学校匀速向东去邮局，邮寄信后返回学校,在图中能够正确反映该同学运动情况s-t图像应是图应是( )2.图为P、Q两物体沿同一直线作直线运动的s-t图，下列说法中正确的有( )A. t1前，P在Q的前面B. 0～t1，Q的路程比P的大C. 0～t1，P、Q的平均速度大小相等，方向相同D. P做匀变速直线运动，Q做非匀变速直线运动3.物体A、B的s-t图像如图所示，由右图可知( )A.从第3s起，两物体运动方向相同，且vA>vBB.两物体由同一位置开始运动，但物体A比B迟3s才开始运动C.在5s内物体的位移相同，5s末A、B相遇D.5s内A、B的加速度相等4.A、B、C三质点同时同地沿一直线运动，其s－t图象如图所示，则在0～t0这段时间内，下列说法中正确的是( )A．质点A的位移最大B．质点C的平均速度最小C．三质点的位移大小相等D．三质点平均速度不相等SABCt v v 0 t O v 5.某物体运动的图象如图所示，则物体做 ( )A ．往复运动B ．匀变速直线运动C ．朝某一方向的直线运动D ．不能确定6.一枚火箭由地面竖直向上发射，其v-t 图象如图所示，由图象可知（）A ．0－t 1时间内火箭的加速度小于t 1－t 2时间内火箭的加速度B ．在0－t 2时间内火箭上升，t 2－t 3时间内火箭下落C ．t 2时刻火箭离地面最远D ．t 3时刻火箭回到地面7.如图为一物体沿直线运动的速度图象，由此可知 ( )A. 2s 末物体返回出发点B. 4s 末物体运动方向改变C. 3s 末与5s 的加速度大小相等，方向相反D. 8s 内物体的位移为零8. 一台先进的升降机被安装在某建筑工地上，升降机的运动情况由电脑控制，一次竖直向上运送重物时，电脑屏幕上显示出重物运动的v —t 图线如图所示，则由图线可知 ( )A ．重物先向上运动而后又向下运动B ．重物的加速度先增大后减小C ．重物的速度先增大后减小D ．重物的位移先增大后减小 9.如图所示为初速度v0沿直线运动的物体的速度图象，其末速度为v ，在时间t 内，下列关于物体的平均速度和加速度a 说法正确的是 ( )A ．，a 随时间减小B ．，a 随时间增大C ．，a 随时间减小D ．，a 随时间减小 10. a 和b 两个物体在同一直线上运动, 它们的v －t 图像分别如图中的a 和b 所示. 在t1时刻： ( )A . 它们的运动方向相反B. 它们的加速度方向相反C. a 的速度比b 的速度大D. b 的速度比a 的速度大11.小球由空中某点自由下落,与地面相碰后,弹至某一高度,小球下落和弹起过程的速度图象如图所示,不计空气阻力, 则 ( )A.小球下落的最大速度为5 m/sB.小球向上弹起的最大高度为3 mC.两个过程小球的加速度大小都为10 m/s2D.两个过程加速度大小相同，方向相反 t V O 20v v v +>20v v v +>20v v v +<2v v v +=参考答案：图像专题：1.C 2.AC 3.AC 4.C 5.C 6.A 7.CD 8.C 9.C 10.BD 11.AC。

专题05 运动学的常见图像(解析版)

2023届高三物理一轮复习重点热点难点专题特训专题05 运动学的常见图像特训目标特训内容目标1v -t 图像（1T —4T ）目标2与2021at t v x +=有关的图像（5T —8T ）目标3 与ax v v 2202=-有关的图像（9T —13T ）目标4a -t 图像（14T —17T ）目标5x v-1图像（18T —19T ）一、v -t 图像1．将一小球竖直向上抛出，过一段时间小球回到抛出点。

以向上为正方向，绘制出小球从抛出到回到抛出点（t 2时刻）的v t -图如图所示。

小球运动过程中仅受重力和空气阻力。

下列说法正确的是（）A ．小球上升过程所用时间为全过程所用时间的一半B ．小球上升过程中空气阻力做功和下降过程中空气阻力做功相等C ．小球回到出发点时的速率2v 和抛出时的速率1v 相等D ．v t -图在t 轴上方所围面积与t 轴下方所围面积大小相等【答案】D【详解】D ．v t -图中图线与坐标轴所围面积表示小球的位移，依题意小球上升和下降的位移大小相等，所以在t 轴上方所围面积与t 轴下方所围面积大小相等。

故D 正确； A ．小球上升过程，由牛顿第二定律可得11mg f a m +=下降过程，有22mg f a m-=可知上升过程的加速度大于下降过程加速度，根据212h at =易知上升过程时间短，小球上升过程所用时间小于全过程所用时间的一半。

故A 错误；C ．小球运动过程，始终有阻力做功，所以小球回到出发点时的速率2v 小于抛出时的速率1v 。

故C 错误；B ．由图可知上升过程加速度逐渐减小，即随速度减小，阻力减小，下降过程加速度逐渐减小，即随速度增加阻力变大。

由上面选项分析可知，上升的平均阻力大于下降的平均阻力，根据W fh =可知小球上升过程中空气阻力做功大于和下降过程中空气阻力做功。

故B 错误。

故选D 。

2．哈尔滨工业大学计算学部设计了一款能够与人协作、共同完成冰壶比赛的机器人。

高考物理专题——高中物理图像问题

题型一运动学和动力学图象1．v－t图象(1)图象意义：在v－t图象中，图象上某点的斜率表示对应时刻的加速度，斜率的正负表示加速度的方向。

(2)注意：加速度沿正方向并不表示物体做加速运动，加速度和速度同向时物体做加速运动。

2．x－t图象(1)图象意义：在x－t图象上，图象上某点的斜率表示对应时刻的速度，斜率的正负表示速度的方向。

(2)注意：在x－t图象中，斜率绝对值的变化反映加速度的方向。

斜率的绝对值逐渐增大则物体加速度与速度同向，物体做加速运动；反之，做减速运动。

3．x－v图象x与v的关系式：2ax＝v2－v20，图象表达式：x＝12av2－12av20。

4．基本思路(1)解读图象的坐标轴，理清横轴和纵轴代表的物理量和坐标点的意义。

(2)解读图象的形状、斜率、截距和面积信息。

5．解题技巧(1)可以采用解析法和排除法分析a－t图象和F－t图象。

(2)要树立图象的函数思想，即图象反映的是两个变量间的函数关系，应用物理规律找到两个变量之间的关系是解题关键。

(多选)(2021·高考广东卷)赛龙舟是端午节的传统活动。

下列v－t和s －t图象描述了五条相同的龙舟从同一起点线同时出发、沿长直河道划向同一终点线的运动全过程，其中能反映龙舟甲与其他龙舟在途中出现船头并齐的有()[解析]A图是速度—时间图象，由图可知，甲的速度一直大于乙的速度，所以中途不可能出现甲、乙船头并齐，故A错误；B图是速度—时间图象，由图可知，开始丙的速度大，后来甲的速度大，速度—时间图象中图象与横轴围成的面积表示位移，由图可以判断在中途甲、丙位移会相同，所以在中途甲、丙船头会并齐，故B正确；C图是位移—时间图象，由图可知，丁一直运动在甲的前面，所以中途不可能出现甲、丁船头并齐，故C错误；D图是位移—时间图象，交点表示相遇，所以甲、戊在中途船头会并齐，故D正确。

[答案]BD【针对训练1】(2021·江西八所重点中学4月联考)一质点做匀变速直线运动，其运动的位移—时间图象(x－t图象)如图中实线所示，其中虚线为t1时刻图象的切线，已知当t＝0时质点的速度大小不为零，则质点的加速度大小为()A．2x1t21B．2x2t21C．2（x2－x1）t21D．x2－x1t21解析：选C。

高中物理运动学图像习题

位移时间关系图线反映位移随时间的变化规律，纵坐标的变化量△x表示位移，图线的斜率表示速度的大小．平均速度等于位移与时间之比．结合这些知识分析．
【详解】A．根据图象可知，0-1s内b的位移大于a的位移，时间相等，则b的平均速度大于a的平均速度，故A正确；
B．0～3s时间内a车的路程为3m，b车的路程为s=s1+s2=4m+1m=5m，故B正确；
C．0～3s时间内两车的位移均为-3m，平均速度大小均为1m/s，故C正确；
D．a车做匀速直线运动，加速度为零，b车运动的加速度大小恒定且不等于零，故D错误；
故选ABC.
【点睛】解决本题的关键知道位移时间图线的物理意义，知道图线的斜率表示速度的大小，能够通过图线得出物体运动的方向．
3.甲、乙两个物体在同一直线上运动，其x－t图象分别为曲线a和直线b，其中直线b与曲线a相切于点(4，－15)。已知甲做匀变速直线运动，下列说法正确的是
D.滑块在0～2s内的平均速度等于2～4s内的平均速度
答案及解析：
5.D
【详解】A、在2s末前后速度方向均为正,故速度方向没有发生改变,A错误;
B、在4s末前后图线斜率没变,则加速度没变,故B错误;
C、由图像可知，滑块在2～4s内的位移等于4--6s内的位移大小相等，方向相反，故C错；
D、由图像可知：滑块在0～2s内的位移等于2～4s内的的位移，所以滑块在0～2s内的平均速度等于2～4s内的平均速度，故D对；
【分析】
x-t图象只能表示直线运动的规律。在位移-时间图象中，倾斜的直线表示物体做匀速直线运动，斜率表示速度；图象的交点表示位移相等，平均速度等于位移除以时间。
【详解】x-t图象只能表示直线运动的规律，结合x-t图象的斜率表示速度，知乙做匀速直线运动，甲做减速直线运动，故A错误。两车在同一时刻由同一地点沿同一方向开始做直线运动，t1时刻之前乙在甲的后面，经过时间t1位移相等，则在t1时刻乙车刚好从后面追上甲车，两车相遇，故B正确，C错误；0到t1时间内，甲乙两车位移相等，根据平均速度等于位移除以时间，可知，0到t1时间内，乙车的平均速度等于甲车的平均速度，故D正确。故选BD。

运动学图像专题练习题

运动学图像专题练习题一、速度时间（vt）图像1. 一辆小车从静止开始加速，其速度随时间变化的关系如图所示。

求小车在4秒末的速度。

2. 一物体做匀速直线运动，其vt图像如图所示。

求物体在5秒内的位移。

3. 一物体先做匀加速直线运动，后做匀速直线运动，其vt图像如图所示。

求物体在前3秒内的位移。

二、位移时间（st）图像1. 一物体做匀速直线运动，其st图像如图所示。

求物体的速度。

2. 一物体从原点出发，其st图像如图所示。

求物体在3秒时的位置。

3. 一物体先做匀速直线运动，后做匀加速直线运动，其st图像如图所示。

求物体在前4秒内的平均速度。

三、加速度时间（at）图像1. 一物体做匀加速直线运动，其at图像如图所示。

求物体在2秒时的速度。

2. 一物体从静止开始加速，其at图像如图所示。

求物体在4秒内的位移。

3. 一物体先做匀加速直线运动，后做匀速直线运动，其at图像如图所示。

求物体在前3秒内的位移。

四、综合分析题1. 一物体在水平面上做直线运动，其vt图像和st图像分别如图所示。

求物体在5秒内的平均速度。

2. 一物体在斜面上做直线运动，其at图像和st图像分别如图所示。

求物体在4秒时的速度。

3. 一物体在粗糙水平面上做直线运动，其vt图像和at图像分别如图所示。

求物体在6秒内的位移。

五、速度位移（vs）图像1. 一物体从静止开始运动，其vs图像如图所示。

求物体在经过5米时的速度。

2. 一物体的vs图像呈线性关系，如图所示。

求物体的加速度。

3. 一物体的vs图像如图所示，求物体在位移为10米时的加速度。

六、力位移（Fs）图像1. 一物体在水平面上受到变力作用，其Fs图像如图所示。

求物体在位移为4米时的合力。

2. 一物体在斜面上受到恒力作用，其Fs图像如图所示。

求物体在位移为6米时的加速度。

3. 一物体在粗糙水平面上受到摩擦力和推力的作用，其Fs图像如图所示。

求物体在位移为8米时的净力。

七、能量位移（Es）图像1. 一物体在弹性变形过程中，其Es图像如图所示。

专题2.6运动学图像和追及相遇问题【练】-2024-2025学年高一物理同步讲练测

05s内加速度为
内的加速度为
18s22s内的加速度为
负号表示加速度的方向，所以整个过程中，．整个过程中，
错误。

02s内的加速度大小为
3s末速度为零，加速度也为零
【答案】B
【详解】A．根据速度时间图像的斜率表示加速度，则在
A．A物体在7s末速度方向改变
B．两物体在第5s末相遇
C．A物体在27s时间内位移为4m
D．05s内两物体的平均速度不相同
【答案】B
【详解】A．由题图可知，A物体在7s末运动方向不变，A错误；
B．第5s末两物体到达同一位置，即相遇，B正确；
C．A物体在27s时间内的位移
∆=-=-=-
x x x
04m4m
末初
C错误；
D．两物体在05s内位移相同，故平均速度相同，D错误。

故选B。

7．（2023秋·浙江嘉兴·高一统考期末）如图甲所示为甲物体做直线运动的x t-图像，如
-图像。

关于甲乙两物体在前8s内的运动，说法正图乙所示为乙物体做直线运动的v t
确的是（）
A．前6s甲的位移为6m B．6s末乙的加速度方向改变
C．0～4s甲的加速度等于乙的加速度D．0～8s内乙的平均速度是甲平均速度的2倍
【答案】D
【详解】A．由x t-图像可知，前6s甲的位移为0，故A错误；。

高考物理专题5运动图象问题练习含解析

专题5 运动图象问题1.x－t图象、v－t图象都只能描述直线运动，不表示物体运动的轨迹.2.x－t图象的斜率大小表示物体运动的速度大小，斜率的正负表示物体运动的速度方向，可根据斜率判断速度变化情况，两图线交点表示相遇.3.v－t图象的斜率大小表示加速度的大小，斜率的正负表示加速度的方向，在拐点处加速度改变，速度方向不变.4.v－t图象与t轴所围成的图形的面积表示该段时间内的位移.图象在t轴上方，表示位移为正；图象在t轴下方，表示位移为负，物体在该段时间内的总位移为上、下面积的代数和.5.有些特殊图象比如v2－x图象、xt－t图象、a－t图象、x－t2图象等，先确定纵坐标与横坐标的函数关系，转化为常见形式，再从图象的斜率、截距、面积为突破口，从而求解相关物理量.1.(2020·福建福州格致中学期中)物体A、B的x－t图象如图1所示，由图可知( )图1A.5 s内A、B的平均速度相等B.两物体由同一位置开始运动，但物体A比B迟3 s才开始运动C.在5 s内物体的位移相同，5 s末A、B相遇D.从第3 s起，两物体运动方向相同，且v A>v B答案 D解析在5 s内，A的位移为10 m，B的位移为5 m，故位移不同，平均速度也不同，故A 错误；由图象可知B从x＝5 m的位置开始运动，A从x＝0的位置开始运动，物体A比B迟3 s才开始运动，选项B错误；由以上分析知，在5 s内物体的位移不同，5 s末相遇，故C 错误；x－t图象的斜率表示速度，从第3 s起，两物体运动方向相同，为正方向，图象A的斜率大，说明A的速度大，故D正确.2.(2020·四川德阳市二诊)甲、乙两车某时刻由同一地点、沿同一方向开始做直线运动.甲、乙两车的位置x随时间t的变化如图2所示，则( )图2A.0时刻，甲车速度比乙车小B.t 2时刻，甲、乙两车速度相等C.0～t 1时间内，甲车的平均速度比乙车大D.0～t 2时间内，甲车通过的距离大答案 C解析因x －t 图象的斜率表示速度，可知0时刻，甲车速度比乙车大，t 2时刻，甲、乙两车速度不相等，选项A 、B 错误；0～t 1时间内，甲车的位移大于乙车的位移，可知甲车的平均速度比乙车大，选项C 正确；0～t 2时间内，两车通过的距离相等，选项D 错误.3.一质点位于x ＝－1 m 处，t ＝0时刻沿x 轴正方向做直线运动，其运动的v －t 图象如图3所示.下列说法正确的是( )图3A.0～2 s 内和0～4 s 内，质点的平均速度相同B.t ＝4 s 时，质点在x ＝2 m 处C.第3 s 内和第4 s 内，质点位移相同D.第3 s 内和第4 s 内，质点加速度的方向相反答案 B解析根据v －t 图象中图线与时间轴围成的面积表示位移，在时间轴上方的面积表示位移为正，下方的面积表示位移为负，则知0～2 s 内和0～4 s 内，质点的位移相同，但所用时间不同，则平均速度不同，故A 错误，0～2 s 内质点的位移为Δx ＝12×(1＋2)×2 m＝3 m,2～4 s 内位移为零，则t ＝4 s 时质点的位移是3 m ，t ＝0时质点位于x ＝－1 m 处，则t ＝2 s 和t ＝4 s 时，质点在x ′＝x ＋Δx ＝2 m 处，故B 正确；第3 s 内和第4 s 内，质点位移大小相同，但方向不同，选项C 错误；速度－时间图线的斜率表示加速度，第3 s 内和第4 s 内图线的斜率一定，加速度是一定的，则知第3 s 内和第4 s 内，质点加速度的方向相同，故D 错误.4.(2020·吉林长春市二模)如图4所示，高速公路收费站都设有“ETC”通道(即不停车收费通道)，设ETC 车道是笔直的，由于有限速，汽车通过时一般是先减速至某一限定速度，然后匀速通过电子收费区，再加速驶离(将减速和加速过程都看成加速度大小相等的匀变速直线运动).设汽车开始减速的时刻t ＝0，下列四幅图能与汽车通过ETC 的运动情况大致吻合的是( )图4答案 D解析汽车先做匀减速运动，然后做匀速运动，最后做匀加速运动，图象A 反映物体先负向匀速后静止，再正向匀速，选项A 错误；图象B 反映物体先正向匀速后静止，再正向匀速，选项B 错误；图象C 反映物体先正向匀加速后匀速，再正向匀加速，选项C 错误；图象D 反映物体先正向匀减速后匀速，再正向匀加速，符合题意，选项D 正确.5.(2020·百校联考)如图5所示为某质点运动的速度－时间图象(若将AB 段图线以AB 连线为轴翻转180°，图线形状与OA 段相对于虚线对称)，则关于OA 段和AB 段图线描述的运动，下列说法正确的是( )图5A.两段的运动时间相同B.两段的平均速度相同C.两段的速度变化量相同D.两段的平均加速度相同答案 A解析两段在时间轴上投影的长度相同，因此两段的运动时间相同，选项A 正确；由图象下方面积表示位移可知，两段位移不等，因此平均速度不同，选项B 错误；两段的速度变化量大小相等、方向相反，选项C 错误；由a ＝ΔvΔt 可知，两段的平均加速度大小相等、方向相反，选项D 错误.6.(2020·江苏省如皋中学、徐州一中、宿迁中学三校联考)猫和老鼠的家分别在同一条笔直街道上.老鼠从家出发沿街缓慢寻找食物的方向正好冲着猫的家.在自家门口的猫看到后立刻以最大速度飞奔而上捕获老鼠后回家(假设老鼠没有发现危险).下列x －t 图中，大致能反映上述过程的是( )答案 C解析假设老鼠家为坐标原点，老鼠的位移逐渐增大，某一时刻，猫从家去追老鼠，则距离老鼠家的位移逐渐减小，当猫抓到老鼠后又返回家，此时距离原点逐渐增大，故C 正确，A 、B 、D 错误.7.(2020·百校联盟尖子生联考)如图6所示是一个质点在t 0时间内的v －t 图象，在这段时间内，质点沿正方向运动的平均速度大小为v 1，沿负方向运动的平均速度大小为v 2，则下列判断正确的是( )图6A.v 1>v 2B.v 1<v 2C.v 1＝v 2D.以上三种情况均有可能答案 B解析由图象可知，正向运动时，物体的位移小于物体做匀减速运动的位移，可知平均速度大小v 1＜12v 0，同理反向运动时位移大于匀加速运动的位移，平均速度大小v 2＞12v 0，因此有v 1＜v 2，选项B 正确.8.(2020·福建厦门市湖滨中学期中)如图7所示是一做匀变速直线运动的质点的位移—时间图象，P (t 1，x 1)为图象上一点.PQ 为过P 点的切线，与x 轴交于点Q .则下列说法正确的是( )图7A.t 1时刻，质点的速率为x 12t 1B.t 1时刻，质点的速率为x 1－x 2t 1C.质点的加速度大小为x 1－x 2t 12D.0～t 1时间内，质点的平均速度大小为2x 1－x 2t 1答案 B解析 x －t 图象的斜率表示速度，则t 1时刻，质点的速率为v 1＝x 1－x 2t 1，故A 错误，B 正确；根据图象可知，t ＝0时刻，初速度不为零，根据a ＝v －v 0t ，可得加速度a ＝x 1－x 2t 1－v 0t 1≠x 1－x 2t 12，故C 错误；0～t 1时间内，质点的平均速度大小为v ＝x 1t 1，故D 错误.9.(2020·广东茂名市第一次质量监测)在t ＝0时，A 、B 两物体在同一地点以相同的初速度沿同一方向运动，A 物体的v －t 图象如图8，B 物体做匀减速直线运动，直到停止，两物体的位移相同，下列说法正确的是( )图8A.B 运动的时间可能等于AB.在途中B 始终在A 的前方C.在途中任一时刻两物体的速度不可能相同D.在途中任一时刻两物体的加速度不可能相同答案 B解析因v －t 图象与t 轴围成的面积表示物体的位移，若B 运动的时间等于A ，则B 运动的位移大于A 的位移，由此可知B 运动的时间小于A ，选项A 错误；由图象可知开始时B 的速度大于A ，B 在A 的前面，当A 、B 速度相等时，两者距离最大，然后A 的速度大于B ，直到追上B ，故运动中B 始终在A 的前面，选项B 正确，C 错误；切线的斜率表示加速度，故由图象可知，当A 图象的斜率等于B 图象的斜率时两者加速度相等，选项D 错误.10.(2020·河北石家庄二中期中)某同学绘出了沿直线运动的物体的位移x、速度v、加速度a随时间变化的图象如图所示，若该物体在t＝0时刻初速度为零，则下列图象中该物体在t ＝4 s内位移一定不为零的是( )答案 C解析A图中，在0～2 s内，位移先增大再减小，2～4 s内，位移反向先增大后减小，在t ＝4 s内位移为零，故A错误；B图中，在0～2 s内速度为正值，向正方向运动，在2～4 s 内速度为负值，向负方向运动，运动方向发生改变，在t＝4 s内位移为零，故B错误；C图中，0～1 s内加速度不变，做匀加速直线运动，1～2 s内加速度反向，大小不变，向正方向做匀减速直线运动，2 s末速度为零.在一个周期内速度的方向不变，位移一定不为零，故C 正确；D图中，在0～1 s内，向正方向做匀加速直线运动，1～2 s内加速度反向，大小不变，向正方向做匀减速直线运动，2 s末速度为零，2～3 s内向负方向做匀加速直线运动，运动的方向发生变化，3～4 s内向负方向做匀减速直线运动，在t＝4 s内位移为零，故D错误.11.(2020·安徽蚌埠市检查)一物体沿直线运动，其v－t图象如图9所示，下列说法正确的是( )图9A.0～2 s内，物体的加速度为5 m/s2B.2～4 s内，物体发生的位移为6 mC.0～4 s内，物体的平均速度为1 m/sD.2～4 s内与4～6 s内的平均速度相同答案 C解析 v －t 图象的斜率代表加速度，0～2 s 内，物体的加速度为a ＝0－102 m/s 2＝－5 m/s 2，故A 错误；v －t 图象与t 轴所围图形的面积代表位移，2～4 s 内面积为负，所以物体发生的位移为x ＝－2×6×12 m ＝－6 m ，故B 错误；0～4 s 内，物体的平均速度为v ＝10×2×12－2×6×124 m/s ＝1 m/s ，故C 正确；v －t 图象与t 轴所围图形的面积代表位移，2～4 s 内的面积比4～6 s 内的面积大，则2～4 s 内的平均速度比4～6 s 内的平均速度大，故D 错误.12.(2020·安徽十校联盟检测)如图10所示为甲、乙两个质点从同一位置开始做直线运动的位移－时间图象，且乙做的是初速度为0、加速度为1 m/s 2的匀加速直线运动.若t ＝2 s 时两质点的速度相同，则由图可知( )图10A.x 0＝8 m ，t 0＝2 sB.x 0＝8 m ，t 0＝4 sC.x 0＝4 m ，t 0＝2 sD.x 0＝4 m ，t 0＝4 s答案 B解析由题可知，t ＝2 s 时甲、乙两质点的速度相同，t ＝2 s 时乙的速度大小为v 乙＝at ＝1×2 m/s ＝2 m/s ，因此甲的速度大小为v 甲＝2 m/s.由题图可知，x 0＝v 甲t 0，x 0＝12at 02，联立解得x 0＝8 m ，t 0＝4 s ，故A 、C 、D 错误，B 正确.13.(2020·天水一中模拟)如图11甲，一维坐标系中有一质量为m ＝2 kg 的物块静置于x 轴上的某位置(图中未画出)，从t ＝0时刻开始，物块在外力作用下沿x 轴做匀变速直线运动，如图乙为其位置坐标和速率平方的关系图象，下列说法正确的是( )图11A.t ＝4 s 时物块的速率为2 m/sB.加速度大小为1 m/s 2C.t ＝4 s 时物块位于x ＝4 m 处D.在0～4 s 时间内物块运动的位移为6 m 答案 A解析由x －x 0＝v 22a，结合题图可知物块做匀加速直线运动，加速度a ＝0.5 m/s 2，初位置x 0＝－2 m ，t ＝4 s 时物块的速率为v ＝at ＝0.5×4 m/s＝2 m/s ，A 正确，B 错误；由题图乙得t ＝4 s 时物块位于x ＝2 m 处，C 错误；在0～4 s 时间内物块运动的位移Δx ＝2 m －(－2 m)＝4 m ，D 错误.14.(多选)(2020·吉林白山市二模)一质点以某一初速度开始做直线运动，从质点开始运动计时，经时间t 质点的位移为x ，其xt－t 图象如图12所示.下列说法正确的是( )图12A.质点做匀减速直线运动B.任意相邻的0.2 s 内，质点位移差的大小均为0.04 mC.任意1 s 内，质点速度增量的大小均为0.5 m/sD.质点在1 s 末与3 s 末的速度方向相向答案 AB解析根据匀变速直线运动的位移时间公式x ＝v 0t ＋12at 2得x t ＝v 0＋12at由图可知质点的初速度v 0＝2 m/s 图象的斜率k ＝12a ＝－0.5则加速度a ＝－1 m/s 2则质点做匀减速直线运动，故A 正确；由Δx ＝aT 2知，任意相邻的0.2 s 内，质点的位移差为Δx ＝(－1)×0.22m ＝－0.04 m ，大小为0.04 m ，故B 正确；由Δv ＝a Δt 可得任意1 s 内，质点的速度增量为Δv ＝(－1)×1 m/s＝－1 m/s ，大小为1 m/s ，故C 错误；质点在1 s 末的速度为v 1＝v 0＋at 1＝2＋(－1)×1 m/s＝1 m/s ，在3 s 末的速度为v 3＝v 0＋at 3＝2＋(－1)×3 m/s＝－1 m/s ，二者方向相反，故D 错误.。

高中物理力学提升专题01 运动学图像问题(xt图与vt图)

专题01 运动学图像问题（x-t图与v-t图）【专题概述】用图像来描述两个物理量之间的关系，是物理学中常用的方法。

图像是一种直观且形象的语言和工具，它运用数和形的巧妙结合，恰当地表达各种现象的物理过程和物理规律。

运用图像解题的能力可以归纳为以下两个方面：1.读图2、作图和用图依据物体的状态和物理过程所遵循的物理规律，作出与之对应的示意图或数学函数图像来研究和处理问题。

x-t图像v-t图像物理意义表示位移随时间的变化规律，可直接判定各时刻物体的位置或相对参考点的位移表示速度随时间的变化规律，可直接判定各时刻物体的速度图像斜率表示物体运动的速度，其值为正说明物体沿与规定的正方向相同的方向运动，如图线①；其值为负则说明物体沿与规定的正方向相反的方向运动，如图线③表示物体的加速度，其值为正说明物体的加速度方向与规定的正方向相同，如图线①；其值为负则说明加速度方向与规定的正方向相反，如图线③图线 1.倾斜直线表示物体做匀速直线运动，如图线①和③2.与时间轴平行的直线表示物体处于静止状态，如图线②3.图线为曲线表示物体做变速直线运动，如图线④，图线上两点连线的斜率表示这段时间内的平均速度，图线上某点切线的斜率表示该点的瞬时速度1.倾斜直线表示物体做匀变速直线运动，如图线①和③2.与时间轴平行的直线表示物体处于匀速直线运动状态，如图线②3.图线为曲线表示物体做变加速直线运动，如图④，图线上某点切线的斜率表示该点的瞬时加速度截距 1.纵轴上的截距表示开始计时时物体的位移2.横轴上的截距表示相应时刻物体在x=0处1.纵轴上的截距表示物体运动的初速度2.横轴上的截距表示相应时刻物体速度为零面积无意义图线与t轴所围面积表示物体在相应时间内发生的位移，t轴上方面积表示物体的位移为正，t轴下方面积表示物体的位移为负交点两图线相交说明两物体相遇两图线相交说明两物体在此时速度相等【典例精讲】1. 对x-t图像的认识：典例1 如图，折线是表示物体甲从A地向B地运动的x－t图象，直线表示物体乙从B 地向A地运动的x－t图象，则下列说法正确的是( )A．在2～6 s内甲做匀速直线运动B．乙做匀速直线运动，其速度大小为5 m/sC．从计时开始至甲、乙相遇的过程中，乙的位移大小为60 mD．在t＝8 s时，甲、乙两物体的速度大小相等【答案】B典例2 如图所示为甲、乙两物体运动的x－t图象，下列关于甲、乙两物体运动的说法，正确的是( )A．甲、乙两个物体同时出发B．甲、乙两个物体在同一位置出发C．甲的速度比乙的速度小D． t2时刻两个物体速度相同【答案】C2、与s-t有关的追赶问题;典例3如图是在同一条直线上运动的A、B两质点的x－t图象，由图可知( )A．t＝0时，A在B后面B．B质点在t2秒末追上A并在此后跑在A的前面C．在0～t1时间内B的运动速度比A大D．A质点在0～t1做加速运动，之后做匀速运动【答案】B【解析】由图象可知，t＝0时，B在A后面，故A错误；B质点在t2秒末追上A并在此后跑在A的前面，B正确；在0～t1时间内B的斜率小于A，故B的运动速度比A小，C错误；A质点在0～t1时间内做匀速运动，之后处于静止状态，故D错误典例4甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移－时间图象如图所示，则下列说法正确的是( )A．t1时刻两车相距B．t1时刻乙车追上甲车C．t1时刻两车的速度刚好相等D．0到t1时间内，乙车的平均速度小于甲车的平均速度【答案】B【解析】由图知，0到t1时间内，乙车在甲车后面追赶，t1时刻追上甲车，A错误，B正确；x－t图象的斜率表示速度，t1时刻乙车速度大于甲车速度，C错误；0到t1时间内，两车位移相等，时间相等，根据＝知，两车平均速度相等，D错误．3 变速运动的x-t图像;典例5物体沿直线运动的位移—时间图象如图所示，则在0～4 s内物体通过的路程s 为 ( )A．s＝2 m B．s＝4 mC．s＝10 m D．s>10 m【答案】C【解析】由图可知：物体在前2 s内位移是4 m，后2 s内位移是－6 m，所以在0～4 s 内物体通过的路程s为10 m，故选C典例6 如图所示为甲、乙、丙三个物体相对于同一位置的x－t图象，它们向同一方向开始运动，则在时间t0内，下列说法正确的是( )A．它们的平均速度相等B．甲的平均速度最大C．乙的位移最小D．图象表示甲、乙、丙三个物体各自的运动轨迹【答案】A4 利用v-t图像求位移典例7 (多选) 甲、乙两车在平直公路上同向行驶，其v －t图象如图所示．已知两车在t＝3 s时并排行驶，则( )A．在t＝1 s时，甲车在乙车后B．在t＝0时，甲车在乙车前7.5 m处C．两车另一次并排行驶的时刻是t＝2 sD．甲、乙车两次并排行驶的位置之间沿公路方向的距离为40 m【答案】BD【解析】在t＝3 s时，两车并排，由图可得在1～3 s内两车发生的位移大小相等，说明在t＝1 s时，两车并排，由图象可得前1 s乙车位移大于甲车位移，且位移差Δx＝x2－x1＝7.5 m，在t＝0时，甲车在乙车前7.5 m处，选项A、C错误，选项B正确；在1～3 s 内两车位移相同，由图象甲可求位移x＝×(10＋30)×2 m＝40 m，选项D正确典例8 如图是直升机由地面起飞的速度图象，试计算直升机能到达的最大高度及25 s 时直升机所在的高度是多少？【答案】600 m 500 m5 v-t图像的综合运用典例9图所示是A、B两物体从同一地点出发，沿相同的方向做直线运动的v－t图象，由图象可知( )A．A比B早出发5 sB．第15 s末A、B速度相等C．前15 s内A的位移比B的位移大50 mD．第10 s末A、B位移之差为75 m【答案】D6 利用图像求追击相遇问题：典例10 在水平轨道上有两列火车A和B,相距s,A车在后面做初速度为、加速度大小为2a的匀减速直线运动,而B车同时做初速度为零、加速度为a的匀加速直线运动,两车运动方向相同。

高二物理运动的图象试题答案及解析

高二物理运动的图象试题答案及解析1.斜面上的物体受到平行于斜面向下的力F作用，力F随时间变化的图象及物体运动的速度图象如图所示．由图象中的信息能够求出的物理量或可以确定的关系有A．物体的质量m B．斜面的倾角C．D．物体与斜面间的动摩擦因数【答案】AC【解析】设斜面的倾角为θ，由v-t图象可知，在4～6s内物体处于匀速直线运动状态，由平衡条件可知，物体所受到的滑动摩擦力f与拉力F及重力在斜面上的分量平衡，即f=F+mgsinθ，由图F-t图象可知，在2s～6s内，推力F=2N，则物体所受到的摩擦力f=2+mgsinθ，物体在0-2s内做匀加速直线运动，由v-t图象的斜率得出加速度，由F-t图象在0-2s内读出F=3N，由牛顿第二定律得F+mgsinθ-f=ma…③，由①②③解得 m=1kg，故A正确；f=μmgcosθ，物块与斜面之间的动摩擦因数，故C正确；由于θ未知，故不能算出μ，故B、D错误。

【考点】牛顿第二定律；匀变速直线运动的速度与时间的关系2.甲、乙两辆汽车在平直的公路上沿同一方向做直线运动，t＝0时刻同时经过公路旁的同一个路标．在描述两车运动的vt图象中（如图所示），直线a、b分别描述了甲、乙两车在0～20 s的运动情况．关于两车之间的位移关系，下列说法正确的是（）．A．在0～10 s内两车逐渐靠近B．在10～20 s内两车逐渐远离C．在5～15 s内两车的位移相等D．在t＝10 s时两车在公路上相遇【答案】C【解析】甲车做速度为5 m/s的匀速直线运动，乙车做初速度为10 m/s的匀减速直线运动．在t ＝10 s时，两车的速度相同，在此之前，甲车的速度小于乙车的速度，两车的距离越来越大；在此之后，甲车的速度大于乙车的速度，两车的距离又逐渐减小，在t＝20 s时两车相遇，故选项A、B、D均错.5～15 s内，两图线与时间轴所围成的面积相等，故两车的位移相等，选项C正确．答案C【考点】匀变速直线运动的规律和图像3.如图所示，一轻质弹簧一端固定在竖直墙壁上，另一自由端位于O点，现用一滑块将弹簧的自由端（与滑块未拴接）从O点压缩至A点后于t=0时刻由静止释放，滑块t1时刻经过O点，t2时刻运动到B点停止。

高中物理微专题1运动图像追及问题练习含解析鲁科版第一册

运动图像追及问题1。

（2019·上海南洋模范中学单元检测）小球在t=0时刻从空中自由下落，与水平地面相碰后弹到空中某一高度，其v—t图像如图W-1-1所示，则由图可知().图W—1—1A。

小球下落的加速度和上升过程的加速度方向不同B.小球下落的最大速度为3m/sC。

小球能弹起的最大高度为0.45mD。

小球能弹起的最大高度为1。

25m答案：C解析：从题图可知，下落的最大速度为5m/s，弹起的初速度为3m/s；弹起的最大高度为横轴下面三角形的面积,即为0。

45m,斜率反映物体加速度的大小和方向，小球下落和上升过程中的加速度相等,大小为10m/s2,方向竖直向下,知C正确。

2。

（2019·河南商城高一单元检测）a、b、c三个物体在同一条直线上运动,其x-t图像如图W—1-2所示，图线c是一条抛物线,坐标原点是该抛物线的顶点，下列说法中正确的是(）。

图W—1-2A。

a、b两物体都做匀速直线运动,两个物体的速度相同B。

a、b两物体都做匀变速直线运动,两个物体的加速度大小相等C.在0~5s的时间内,t=5s时a、b两个物体相距最远D.物体c做变加速运动，加速度逐渐增大答案：C解析:x-t图像中倾斜的直线表示物体做匀速直线运动。

则知a、b两物体都做匀速直线运动,由图看出a、b两图线的斜率大小相等,正负相反,说明两物体的速度大小相等、方向相反，A、B项均错误；a物体沿正方向运动,b物体沿负方向运动，则在0~5s 时间内当t=5s时,a、b两个物体相距最远，故C项正确.根据匀at2可知，x-t图像是抛物线，所以物加速运动位移公式x=v0t+12体c一定做匀加速运动,D项错误.3。

(2019·安徽巢湖调研)如图W—1—3所示为从静止开始做直线运动的物体的加速度—时间图像,关于物体的运动下列说法正确的是(）.图W-1—3A。

物体在t=6s时,速度为0B。

物体在t=6s时，速度为18m/sC.物体运动前6s的平均速度为9m/sD 。
