钢箱梁节段就位拼装支撑架结构设计步骤1
钢箱梁节段就位拼装支撑架结构设计步骤支撑架总体结构布置从下往上依次为：临时基础——钢管柱——落架支座（可无）——横向一次主梁（一般横桥向布置）——（个别情况需要二次主梁），横撑稳定结构。
这是一般布置结构情况!第一步：审核设计文件1、熟悉设计纸图：掌握钢箱梁结构跨度、拱度和宽度、高度等几何尺寸，桥下净空高度，桥墩及基础设计结构；2、了解钢箱梁设计制作分段尺寸、重量、拼接接口相错尺寸；3、了解桥梁所处地质和水文条件、地质承载能力；4、了解桥跨处地形条件，跨河、跨路等交通需要条件；第二步：现场勘查1、核对设计文件的地质水文条件；2、核对设计文件的地形、交通条件（支撑架布置需要）；3、了解施工单位自有周转料资源和当地租借资源条件；4、了解工厂制作能力、运输道路条件和运输能力，确定钢箱梁节段工厂制造尺寸和重量；5、了解现场吊装作业场地条件和起重吊装设备能力，确定现场吊装钢箱梁节段重量和尺寸，单节段结构重心位置计算。
有的情况下，因运输道路限制（超高、超宽和超重限制），工厂制造节段较小，需到现场二次组拼成较大节段后，再起吊上支撑架。
第三步:进行纵向整体结构设计1、确定支撑架结构形式：大多是梁柱式支撑架；2、确定支撑架的纵向布局，进行纵向整体结构设计；根据现场支撑地形条件、节段长度、拼接口错缝要求，布置纵向支撑架结构布局。
（横向支撑结构和数量，后续通过计算确定）；第四步：计算钢箱梁梁段重量（荷载）1、根据第三步的纵向整体设计结构，计算纵向各梁段荷载；2、对各个支撑轴梁段荷载（自重）列表汇总（多跨、变截面箱梁）；第五步：建立纵向分布力学模型（纵向荷载分布模型）1、根据第三步的纵向整体设计结构，计算纵向每一支撑段施工荷载；荷载项目包括：梁段结构恒载、人机作业活载、支撑架恒载及规范规定的其他荷载。
2、根据第三步的纵向整体设计结构，建立支撑架纵向荷载分布模型图。
说明：每一梁段支撑结构都是简支结构，并各自独立。
第六步：计算支撑架纵向结构内力1、计算支撑架纵向分布结构内力：只是每一段（纵向）支撑架的支点反力（分担荷载）；2、纵向各个梁段支撑架都是简支结构，可以手工计算。

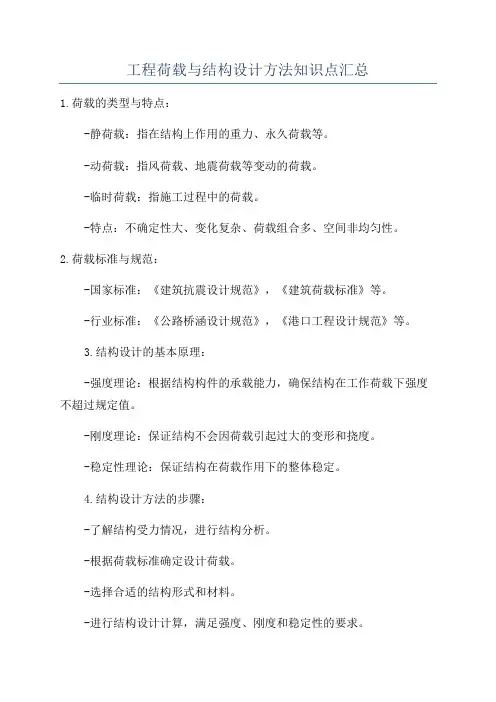

工程荷载与结构设计方法知识点汇总
工程荷载与结构设计方法知识点汇总1.荷载的类型与特点：-静荷载：指在结构上作用的重力、永久荷载等。
-动荷载：指风荷载、地震荷载等变动的荷载。
-临时荷载：指施工过程中的荷载。
-特点：不确定性大、变化复杂、荷载组合多、空间非均匀性。
2.荷载标准与规范：-国家标准：《建筑抗震设计规范》，《建筑荷载标准》等。
-行业标准：《公路桥涵设计规范》，《港口工程设计规范》等。
3.结构设计的基本原理：-强度理论：根据结构构件的承载能力，确保结构在工作荷载下强度不超过规定值。
-刚度理论：保证结构不会因荷载引起过大的变形和挠度。
-稳定性理论：保证结构在荷载作用下的整体稳定。
4.结构设计方法的步骤：-了解结构受力情况，进行结构分析。
-根据荷载标准确定设计荷载。
-选择合适的结构形式和材料。
-进行结构设计计算，满足强度、刚度和稳定性的要求。
-进行结构施工方案设计。
5.荷载分析方法：-静力分析：结构在静止状态下进行受力分析。
-动力分析：结构在动态荷载下的受力分析。
-三维有限元分析：利用有限元法对结构进行仿真分析。
-变形监测：通过监测结构变形情况来判断结构受力情况。
6.荷载计算方法：-均布荷载法：将荷载均匀分布到结构上进行计算。
-点载荷载法：将荷载集中在不同点上进行计算。
-面载荷载法：将荷载分布在一个或多个面上进行计算。
7.结构设计的一些注意事项：-结构的总体稳定：确保结构在静力和动力荷载下保持稳定。
-结构的变形：考虑结构变形对周围环境的影响。
-施工过程中的安全：以施工阶段的特殊荷载为基础进行设计。
-材料的选择：根据设计荷载和使用环境选择合适的材料。
8.结构设计的软件工具：-SAP2000：用于结构分析和设计的通用有限元分析软件。
-ETABS：适用于建筑物结构分析和设计的软件。
-ANSYS：用于结构、流体和电磁场分析的通用有限元软件。
总之，工程荷载与结构设计方法是土木工程学中的重要内容，对于保证工程安全和可靠性具有重要意义。
通过熟悉其基本原理和方法，设计师可以选择合适的结构形式和材料，并进行合理的荷载分析和计算，从而保证工程的稳定性和安全性。
结构设计知识点汇总
结构设计是建筑设计的重要组成部分，旨在确保建筑物的稳定性、安全性和功能性。本文将汇总常见的结构设计知识点，包括结构设计基础知识、结构荷载、结构材料和结构体系等内容。
一、结构设计基础知识
1.1结构设计的基本原理
结构设计的基本原理包括平衡原理、相容性原理和构造合理性原理。间具有良好的相容性；构造合理性原理要求结构的设计和施工具备经济性和可行性。
框架结构是由柱、梁和节点组成的结构体系，具有刚性好、承载力强的特点。框架结构常用于多层建筑和大跨度空间的结构设计。
4.2空间结构
空间结构是由杆件和节点组成的结构体系，可形成各种几何形状的结构。空间结构常用于球形、圆形和曲面形态的建筑设计。
4.3筒体结构
筒体结构是由成圆形或一定曲线形状的剖面沿轴向排列而形成的结构体系。筒体结构常用于塔、烟囱等高耸结构的设计。
4.4钢管混凝土结构
钢管混凝土结构是由钢管和混凝土组合而成的结构体系，具有钢管的强度和刚度以及混凝土的耐久性。钢管混凝土结构常用于高层建筑和大跨度结构的设计。
综上所述，结构设计是建筑设计中不可忽视的环节，需要考虑结构设计基础知识、结构荷载、结构材料和结构体系等多个方面。准确把握这些知识点，能够为建筑物的稳定性和安全性提供保障。
1.2结构设计的基本步骤
结构设计的基本步骤包括确定结构的类型、选择适当的结构体系、进行荷载计算、选择合适的结构材料和进行详细设计等。
1.3结构设计的主要荷载
结构设计需要考虑的主要荷载包括自重、活载、风载、地震荷载和温度荷载等。
二、结构荷载
2.1自重
