基于PLC自动门控制系统设计

基于PLC自动门控制系统设计自动门控制系统是一种非常常见的自动化设备，广泛应用于商业建筑、医院、机场、酒店等各种场所。

本文将基于PLC（可编程逻辑控制器）对自动门控制系统进行设计。

一、系统概述在自动门控制系统中，PLC作为控制核心，通过感知传感器的信号，实时监测门的状态，并根据预设的控制逻辑，控制电机进行门的开闭操作。

整个系统依靠PLC的高可靠性和强大的计算能力，实现自动门的安全、快速、可靠运行。

二、系统设计思路根据自动门的特点和功能需求，本系统的设计思路如下：1.选取适当的传感器，如红外线传感器、压力传感器等，用于检测门的状态，包括开门、关门、行人通过等。

2.PLC接收传感器信号，并根据预设的控制逻辑，判断门的状态，决定是否进行开门或关门操作。

3.控制门的电机，实现门的自动开闭，同时监控门的运行状态，确保门的正常运行。

4.设置安全保护机制，如急停开关、防夹手传感器等，以确保人员安全。

5.设计人机界面，方便操作人员对系统进行监控与控制。

三、PLC程序设计PLC程序是自动门控制系统的核心。

根据系统需求，我们可以设计如下主要的PLC程序模块：1.传感器信号的采集与处理模块：负责接收传感器的信号，并进行相应的处理，判断门的状态。

2.开关门控制模块：根据门的状态和预设的逻辑，实现门的自动开闭控制。

3.电机控制模块：负责控制电机的启停、速度调节等操作，并实时监测电机的运行状态，如电流、转速等。

4.安全保护模块：设计相应的安全保护机制，如急停开关、防夹手传感器的监控与控制。

5.监控与报警模块：实现对系统运行状态的实时监控与报警处理，以及记录日志等功能。

四、人机界面设计人机界面是操作人员与系统进行交互的重要途径，通过友好的界面设计可以方便操作人员对系统进行监控与控制。

人机界面可以采用触摸屏或者按钮控制等形式，主要包括以下内容：1.显示当前门的状态，包括开门、关门、停止等。

2.提供开关门的手动控制按钮，以便操作人员手动控制门的运行。

基于PLC的门禁系统设计

基于PLC的门禁系统设计摘要：门禁系统是保证建筑物内部安全的一种必要安保设施。

传统的门禁系统往往采用机械钥匙和密码，但这种系统存在安全性低、管理不便等缺点。

本文通过PLC技术设计门禁系统，实现了远程监控管理、门禁开关控制等功能。

通过对系统进行实验验证，证明了PLC门禁系统的安全、可靠、稳定的特点。

关键词：门禁系统、PLC技术、远程监控、安全性一、引言门禁系统是现代化建筑物中不可缺少的安全保障，它可以对进入建筑物的人员进行身份确认和管理。

传统的门禁系统通常采用钥匙和密码，但这种方式存在安全性低、管理不便等问题。

随着现代化技术的发展，PLC技术应用于门禁系统中，可以大幅提升门禁系统的安全性、可靠性和稳定性。

二、PLC门禁系统的设计1. 系统架构PLC门禁系统的架构一般分为控制器、输入模块、输出模块、通信模块等几个部分。

其中，控制器是系统的核心部分，输入模块负责将传感器信号转化为数字信号输入到控制器中，输出模块用于控制门禁的开关。

通信模块可以实现远程实时监控和操作系统的功能。

2. 系统设计流程系统的设计流程一般分为需求分析、系统设计、编程、调试和上线等几个阶段。

需求分析阶段需要考虑门禁系统的安全性、可靠性、稳定性和管理便捷性等问题，根据需求设计系统框架；系统设计阶段需要进行硬件和软件的设计，将系统框架实现；编程阶段需要根据系统设计阶段的设计方案进行编程；调试阶段将系统进行实验走通；上线阶段将系统部署在现场，实现人员进出建筑物的监管和管理。

3. 系统实验验证实验验证是门禁系统的重要环节。

本文通过对PLC门禁系统的功能进行实验验证，证明了系统的安全性、可靠性和稳定性。

在实验中，我们通过输入模块获取传感器信号，然后通过PLC控制器进行处理，最终通过输出模块控制门禁的开关。

三、PLC门禁系统的优缺点PLC技术应用于门禁系统中，可以大幅提升门禁系统的安全性、可靠性和稳定性。

具体来说，PLC门禁系统的优点如下：1. 安全性高：PLC门禁系统本身具备硬件安全防护功能，可以有效避免门禁系统被攻击或破解等问题。

智能楼宇门禁控制系统建设方案

智能楼宇门禁控制系统建设方案背景随着科技的不断发展，楼宇门禁控制系统在现代化建设中扮演着重要的角色。

传统的门禁系统存在诸多弊端，如安全性不高、管理不便等。

因此，建设一套智能楼宇门禁控制系统是十分必要的。

目标本方案的目标是设计和建设一套智能楼宇门禁控制系统，以提高门禁系统的安全性、便捷性和管理效率。

方案内容1. 系统架构设计：采用分布式架构，包括门禁设备、中央服务器和管理终端。

门禁设备通过网络与中央服务器通信，管理终端用于人员权限管理和系统监控。

2. 门禁设备选择：选择高性能的门禁设备，支持多种验证方式，如刷卡、密码和指纹等。

设备应具备防水、防尘和抗破坏的功能，以适应各种环境。

3. 中央服务器建设：搭建稳定可靠的中央服务器，用于存储和管理门禁设备的数据。

服务器应采用高性能硬件，并配备备份和容灾措施，以确保系统的可用性和数据的安全性。

4. 管理终端开发：开发一套易于使用的管理终端软件，用于人员权限管理、设备配置和系统监控等功能。

该软件应具备友好的用户界面和强大的功能扩展性。

5. 数据安全保障：采用加密技术，对门禁数据进行保护，防止数据泄露和非法访问。

同时，建立完善的权限管理机制，确保只有经过授权的人员才能访问系统。

6. 移动端支持：开发移动端应用，方便管理员和用户进行远程操作和查询。

移动端应支持实时监控、报警通知和远程开门等功能。

7. 系统集成与测试：对门禁设备、中央服务器和管理终端进行集成测试，确保各组件之间的协同工作和系统的稳定性。

8. 培训与维护：为管理员提供培训，使其能够熟练操作和维护系统。

同时，建立健全的维护机制，及时处理故障和升级系统。

预期效果通过实施智能楼宇门禁控制系统建设方案，预期达到以下效果：- 提高门禁系统的安全性，防止非法闯入和信息泄露。

- 提升门禁系统的便捷性，提供多种验证方式和远程操作功能。

- 提高门禁系统的管理效率，简化权限管理和设备配置流程。

- 提供实时监控和报警通知功能，及时应对突发情况。

基于S7-200PLC的智能门禁系统设计

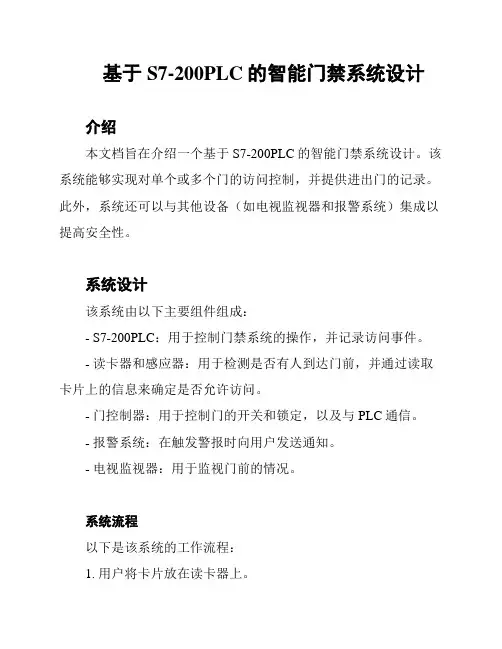

基于S7-200PLC的智能门禁系统设计介绍本文档旨在介绍一个基于S7-200PLC的智能门禁系统设计。

该系统能够实现对单个或多个门的访问控制，并提供进出门的记录。

此外，系统还可以与其他设备（如电视监视器和报警系统）集成以提高安全性。

系统设计该系统由以下主要组件组成：- S7-200PLC：用于控制门禁系统的操作，并记录访问事件。

- 读卡器和感应器：用于检测是否有人到达门前，并通过读取卡片上的信息来确定是否允许访问。

- 门控制器：用于控制门的开关和锁定，以及与PLC通信。

- 报警系统：在触发警报时向用户发送通知。

- 电视监视器：用于监视门前的情况。

系统流程以下是该系统的工作流程：1. 用户将卡片放在读卡器上。

2. 读卡器将卡片信息发送到PLC。

3. 如果该用户有权限访问，则PLC发送信号给门控制器，开启门。

4. 用户进入后，门关闭，继续监控门区域。

5. 如果PLC检测到不允许访问的卡片，则触发报警系统。

6. 报警系统向用户发送通知并记录事件。

实施方式在实现该系统时，需要进行以下步骤：1. 确定门禁系统的需求，包括需要控制的门数，访问权限规则，报警和监控需求等。

2. 选择合适的S7-200PLC以及门控制器，读卡器和感应器，报警系统和电视监视器。

3. 编写PLC程序，确保系统能够根据读取的卡片信息控制门的开启和关闭，并记录事件。

4. 测试系统，并集成其他设备以获得更好的安全性。

结论本文介绍了基于S7-200PLC的智能门禁系统设计，详细说明了系统的主要组件，工作流程，实施方式等。

通过该系统的实施，可以提高安全性，并记录访问事件。

基于PLC实现的自动门控制系统毕业设计

基于PLC实现的自动门控制系统毕业设计简介本文档为基于PLC（可编程逻辑控制器）实现的自动门控制系统的毕业设计。

自动门控制系统是一种应用广泛的智能门禁系统，通过PLC控制门的开关，实现自动化的进出门控制。

设计目标本毕业设计的目标是设计一个可靠、高效的自动门控制系统，具备以下特点：1. 自动感知：系统能够自动感知门口的人员，并根据人员的进出进行门的开关控制。

2. 安全可靠：系统应具备安全可靠的设计，避免门的错误操作或损坏。

3. 灵活性：系统应具备灵活的配置和扩展能力，以适应不同场景的应用需求。

设计方案本毕业设计采用以下设计方案来实现自动门控制系统：1. 硬件选型：选择适合自动门控制的PLC设备，具备足够的输入输出接口以及通信能力。

3. 控制策略：通过PLC编程，实现控制策略，根据传感器信号控制门的开关。

4. 安全保护：设计相应的安全保护机制，如门碰撞检测、紧急停止等，以确保门的操作安全可靠。

5. 用户界面：设计一个简洁直观的用户界面，用于配置和监控系统的运行状态。

实施计划本毕业设计的实施计划如下：1. 第一周：研究自动门控制系统的相关知识，了解PLC的基本原理和编程方法。

2. 第二周：进行硬件选型，选择合适的PLC设备和传感器，并购买所需的元器件。

3. 第三周：进行系统的搭建和调试，包括PLC的连接和编程，传感器的布置和测试。

4. 第四周：设计和实现控制策略，编写PLC程序，并进行系统整体测试。

5. 第五周：设计用户界面，实现系统的配置和监控功能。

6. 第六周：进行系统的性能测试和安全测试，优化系统的功能和稳定性。

7. 第七周：完成毕业设计报告的撰写和整理，准备答辩。

预期成果本毕业设计的预期成果如下：1. 完整的自动门控制系统，能够实现自动感知和控制门的开关。

2. 具备安全保护机制的系统，确保门的操作安全可靠。

3. 用户界面设计和实现，方便用户进行系统的配置和监控。

4. 毕业设计报告，包括设计思路、实施过程、测试结果和总结等内容。

智能楼宇控制系统的设计与实现

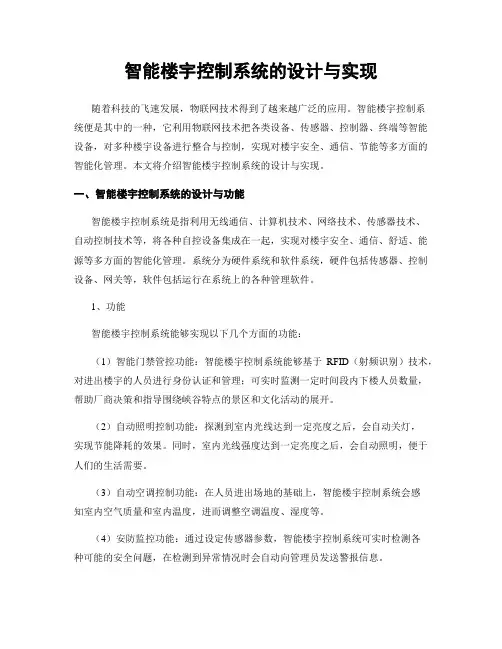

智能楼宇控制系统的设计与实现随着科技的飞速发展，物联网技术得到了越来越广泛的应用。

智能楼宇控制系统便是其中的一种，它利用物联网技术把各类设备、传感器、控制器、终端等智能设备，对多种楼宇设备进行整合与控制，实现对楼宇安全、通信、节能等多方面的智能化管理。

本文将介绍智能楼宇控制系统的设计与实现。

一、智能楼宇控制系统的设计与功能智能楼宇控制系统是指利用无线通信、计算机技术、网络技术、传感器技术、自动控制技术等，将各种自控设备集成在一起，实现对楼宇安全、通信、舒适、能源等多方面的智能化管理。

系统分为硬件系统和软件系统，硬件包括传感器、控制设备、网关等，软件包括运行在系统上的各种管理软件。

1、功能智能楼宇控制系统能够实现以下几个方面的功能：（1）智能门禁管控功能：智能楼宇控制系统能够基于RFID（射频识别）技术，对进出楼宇的人员进行身份认证和管理；可实时监测一定时间段内下楼人员数量，帮助厂商决策和指导围绕峡谷特点的景区和文化活动的展开。

（2）自动照明控制功能：探测到室内光线达到一定亮度之后，会自动关灯，实现节能降耗的效果。

同时，室内光线强度达到一定亮度之后，会自动照明，便于人们的生活需要。

（3）自动空调控制功能：在人员进出场地的基础上，智能楼宇控制系统会感知室内空气质量和室内温度，进而调整空调温度、湿度等。

（4）安防监控功能：通过设定传感器参数，智能楼宇控制系统可实时检测各种可能的安全问题，在检测到异常情况时会自动向管理员发送警报信息。

（5）节能监控功能：智能楼宇控制系统可对水、气、电等各种用能情况进行监控，遇到用能异常时会及时提醒管理人员，以便管理人员采取相应措施，如节约用能策略。

2、设计智能楼宇控制系统由传感器、控制器、通信设备、应用软件组成，传感器用于收集各种环境参数，控制器用于汇总传感器数据并进行控制，通信设备用于与外部设备进行通信，应用软件用于控制和管理整个系统。

设计考虑到这样几个因素：（1）数据的安全可靠存储和传输（2）尽量减少设备的布线和安装工程，便于设备维护和升级（3）使用开放性标准的通信协议，实现系统与外部设备的互联互通二、智能楼宇控制系统的实现流程智能楼宇控制系统的实现需要进行以上两部分内容的具体实施，下面分别介绍：1、设计方案的实现在设计方案的实现阶段，设计人员需要具备一定的工程能力和专业知识，其具体步骤如下：（1）确定系统的需求及目标，明确系统的功能和性能要求（2）客户发来需求需要根据室内设备和传感器进行数据采集和总线控制（3）设计系统总体结构，确定硬件方案和软件方案，制定详细设计方案（4）确定关键技术和技术实现方案，根据需求确定传感器安装的位置和数量（5）选择合适的控制器，确定控制器与传感器的连接方式（6）确定通信协议和方法，保证数据的安全可靠传输2、系统实施及调试流程在系统实施及调试流程阶段，需要设计人员对系统进行测试和调试，确保系统运行正常、每个传感器的数据和控制器进行正确。

智能楼宇门禁控制系统建设方案

智能楼宇门禁控制系统建设方案一、项目背景随着城市化进程的加快，高层建筑和智能化社区的不断涌现，楼宇安全问题日益凸显。

为提高楼宇安全管理水平，确保业主的生命财产安全，构建一套智能、高效、安全的门禁控制系统已成为现代楼宇管理的迫切需求。

二、系统目标1. 提高楼宇安全管理水平，实现24小时全天候监控，降低安全隐患。

2. 实现门禁系统的远程控制与管理，提高管理效率。

3. 提升业主居住体验，满足智能化、便捷化需求。

4. 确保门禁系统稳定可靠，降低系统故障率。

三、系统架构智能楼宇门禁控制系统主要包括以下几个部分：1. 硬件设备：包括门禁控制器、读卡器、电磁锁、出门按钮、摄像头等。

2. 软件平台：用于数据采集、处理、存储和查询的门禁管理系统。

3. 通讯网络：用于设备之间、设备与服务器之间数据的传输。

4. 数据库：存储门禁系统相关数据，如用户信息、权限设置等。

四、系统功能1. 人员权限管理：对业主、访客等人员进行权限设置，实现人员出入的管控。

2. 实时监控：通过摄像头实时监控门禁区域，确保楼宇安全。

3. 门禁控制：根据人员权限，实现门禁的开关控制。

4. 数据分析：对门禁数据进行统计分析，为楼宇管理提供决策依据。

5. 报警功能：遇到异常情况时，如非法闯入、系统故障等，及时发出报警。

五、实施步骤1. 项目立项：明确项目目标、预算和实施周期。

2. 现场调研：了解楼宇现状，确定门禁系统覆盖范围、设备安装位置等。

3. 设备选型：根据项目需求，选择合适的门禁设备及配套硬件。

4. 系统设计：设计门禁控制系统整体架构，包括硬件布局、软件功能等。

5. 系统施工：按照设计方案，进行设备安装、布线等施工工作。

6. 系统调试：确保设备正常运行，进行功能测试和优化。

7. 系统培训：对管理人员进行系统操作培训，确保熟练掌握门禁管理。

8. 系统运维：提供持续的系统维护和技术支持，确保系统稳定可靠。

六、项目预算1. 硬件设备费用：包括门禁控制器、读卡器、电磁锁、摄像头等。

基于PLC的智能楼宇控制系统设计

目录摘要 (2)第一章绪论 (5)1.1 引言 (5)1.2 智能楼宇的课题背景 (5)1.3 智能楼宇的功能和优势 (6)第二章智能楼宇系统总体方案确定 (7)2.1 智能楼宇系统总体方案的设计 (7)2.1.1 智能楼宇概述 (7)2.1.2 智能楼宇的分类 (7)1、建筑设备自动化系统(BA) (7)2、通讯自动化系统（CA） (7)3、办公自动化系统（OA） (7)4、火灾报警于消防联动自动化系统（FA） (8)5、安全保卫自动化系统（SA） (8)2.1.2 总体操纵方案的设计 (8)2.2 电梯系统 (9)2.2.1电梯系统概述 (9)2.2.2电梯的分类 (9)2.2.3 电梯工作原理 (11)2.2.4 操纵要求 (11)2.2.5 工作流程设计 (11)2.3 照明系统 (12)2.3.1 照明系统概述 (12)2.3.2 照明系统的分类 (13)2.3.3 照明系统的工作原理 (13)2.3.4 照明系统的操纵要求 (13)2.3.5 照明系统的工作流程设计 (13)2.4 门禁系统 (14)2.4.1 门禁系统概述 (14)2.4.2 门禁系统的分类 (14)2.4.3 门禁系统的工作原理 (15)2.4.4 门禁系统的操纵要求 (15)2.4.1 门禁系统工作流程设计 (16)第三章智能楼宇系统的硬件设计 (17)3.1 系统总体硬件方案 (17)3.2 硬件选型及原理 (17)3.2.1 PLC型号及原理 (17)3.2.2 西门子 (18)S7-200PLC如下图3.3所示： (18)S7-200有以下特点：1）功能强大2）程序结构紧凑先进3）寻址灵活简便 (18)3.2 PLC的输入/输出安排表 (19)用一个开关操纵三个二极管按顺序亮灭 (20)图3.6门禁输入/输出安排表第四章智能楼宇系统软件调试 (21)4.1 PLC操纵系统设计 (22)4.1 电梯部分调试 (22)4.2 照明部分调试 (22)1. 初始程序： (22)4.3 门禁部分调试 (23)第五章结论 (25)致谢 (26)参考文献 (27)摘要智能楼宇系统是运用计算机、通讯等多方面技术来实现照明、报警、电力、办公设备的统一化智能治理。

PLC驱动的自动门控制系统毕业设计

PLC驱动的自动门控制系统毕业设计1. 项目背景随着社会的发展和科技的进步，自动化控制系统在各个领域得到了广泛的应用。

在公共场所，自动门系统不仅可以提高门的通行效率，还可以节约能源，降低噪音，提高建筑物的整体品质。

PLC （可编程逻辑控制器）作为一种工业控制设备，具有可靠性高、抗干扰能力强、易于扩展等优点，是自动门控制系统理想的选择。

2. 系统功能自动门控制系统主要实现以下功能：1. 门的开关控制：根据输入信号（如红外线、地感线圈等）判断是否有人接近门，并控制门的开关。

2. 门的状态监测：实时监测门的开关状态，如遇异常情况（如卡滞、故障等）及时报警。

3. 运行模式切换：根据实际需求，可实现手动与自动运行模式的切换。

4. 安全保护：通过传感器检测门附近是否有障碍物，确保门的开关过程中不会对人造成伤害。

3. 系统架构自动门控制系统主要由以下几部分组成：1. PLC控制器：作为系统的核心，负责逻辑判断、控制指令输出等。

2. 输入模块：接收各种传感器信号，如红外线、地感线圈、门位置传感器等。

3. 输出模块：控制门的开关、报警等。

4. 驱动模块：驱动门的开关，如电机、电磁锁等。

5. 通信模块：实现与其他系统（如安防系统、楼宇自控系统等）的互联互通。

4. 硬件选型1. PLC控制器：选用某知名品牌可编程逻辑控制器，具备足够的输入输出点，满足系统需求。

2. 输入模块：选用继电器式输入模块，具备隔离功能，提高系统可靠性。

3. 输出模块：选用继电器式输出模块，驱动能力强，可满足各类负载。

4. 驱动模块：选用直流电机作为门的驱动装置，具备调速功能，实现平滑开关。

5. 传感器：选用红外线传感器、地感线圈、门位置传感器等，确保门的开关准确可靠。

5. 软件设计1. 编程软件：选用某知名品牌PLC编程软件，具备良好的用户界面，方便编程与调试。

2. 控制逻辑：根据系统功能需求，设计相应的PLC控制逻辑，实现门的开关控制、状态监测、运行模式切换等。

使用PLC实现智能楼宇管理系统的设计与实施

使用PLC实现智能楼宇管理系统的设计与实施智能楼宇管理系统是一种基于先进的自动化技术，通过集成多个系统的控制和管理，以提高楼宇运行效率和节能减排。

其中，可编程逻辑控制器（PLC）是实现智能楼宇管理系统的关键技术之一。

本文将介绍使用PLC实现智能楼宇管理系统的设计与实施。

一、智能楼宇管理系统的设计在设计智能楼宇管理系统之前，我们首先需要明确系统的功能和要求。

一个典型的智能楼宇管理系统通常包括以下功能：1.1 环境监控：通过传感器和监测设备获得楼宇内各个区域的温度、湿度、光照等环境参数，并实时监测和记录。

PLC可通过采集和处理传感器数据，实现楼宇环境的智能控制。

1.2 照明控制：根据楼宇内的人流量、光照强度等因素，自动调节室内照明设备的亮度和开关状态，以提供舒适的照明环境，并减少能源消耗。

1.3 空调控制：通过监测楼宇内的温度、湿度等参数，并根据人员活动、室内外温差等因素，自动控制空调设备的开启与关闭、温度设定等，以提供舒适的室内环境，并降低能源消耗。

1.4 安防系统：通过监控摄像头、入侵检测器等设备，实现对楼宇内部和周边区域的监控和防范。

PLC可以与这些设备进行联动，实现自动报警、视频监控等功能。

1.5 动力管理：对楼宇内的电力、水、热等能源进行监测和管理，通过PLC实现能源的分配和优化，以提高能源利用效率。

基于上述功能和要求，我们可以开始进行智能楼宇管理系统的PLC设计与实施。

二、智能楼宇管理系统的实施2.1 系统硬件设计：根据楼宇的规模和功能需求，选择适当的PLC硬件设备和相关传感器、执行器等设备。

这些设备需要与PLC进行连接和通信，以实现数据采集和控制功能。

2.2 系统软件编程：根据楼宇管理系统的功能和需求，编写PLC的程序逻辑。

程序逻辑应涵盖楼宇环境监控、照明控制、空调控制、安防系统、动力管理等方面。

编程语言通常采用Ladder Diagram（梯形图）或Structured Text（结构化文本），具体选择取决于PLC的型号和厂商。

基于PLC的楼宇自动化控制系统设计

基于PLC的楼宇自动化控制系统设计【摘要】本文设计的基于PLC的楼宇自动控制系统具有高控制精度、远程控制功能强等优点，能够满足现代化楼宇控制系统的各种需求。

因此，本文的研究成果在楼宇自动控制系统的优化和改进方面具有重要的意义。

综上所述，本文基于PLC技术，设计了一种优越性良好的楼宇自动控制系统，并通过实验研究验证了系统的实用性和可靠性。

未来，将进一步完善该系统，并结合物联网、云计算等先进技术，打造更加智能化、高效化的楼宇自动控制系统，以满足社会的需求。

【关键词】PLC 楼宇自动控制系统1楼宇自动控制系统的硬件设计1.1 系统硬件设备的选型本章将对楼宇自动控制系统的硬件设备进行选型和布局设计。

首先，在选型时应考虑系统的功能需求和性能指标，如控制点数量、控制精度、响应速度等。

同时也需要考虑设备的可靠性、适用性和可扩展性等因素[8]。

针对不同的控制任务，选用西门子S7-200 CPU 226的西门子控制器，并利用总线技术实现它们之间的通讯。

在布局设计方面，应根据建筑物的实际情况和布线要求，合理布置控制器、各类传感器等设备。

此外，还需要考虑设备的防护和维护，如选用合适的电源和防雷设备，保证系统稳定运行。

1.2 硬件电路设计水压的电路设计，用三个单相电机，通过PLC控制接触器的常开开关，来控制电机的运行，1#电机供水时，PLC检测水压是否过低，如果过低，2#电机运行，若还过低则3#电机运行增压。

当三个电机同时工作时，PLC检测是否过压，若水压过高，将减少电机运行，从而降低水压。

消防系统主要有报警电路，当PLC为排风、高压水泵提供信号时，控制开关闭合高压水泵工作，进而达到排风和灭火的作用。

空调系统主回路设计，空调压缩机采用单相压缩机，电源进线用一个空气开关进行电气隔离，同时起到保护作用。

照明系统电路设计，照明系统采用单相电供电，通过PLC控制开关来实现照明及保护。

门禁系统通过PLC控制电机正反转来实现，当检测到信号时，使继电器KM10动作。

PLC自动门控制装置设计

PLC自动门控制装置设计引言：自动门在现代生活中越来越常见，广泛应用于商业建筑、住宅小区、医院、机场等场所。

自动门控制装置是实现自动门开启和关闭的关键设备，它具有自动感应、远程控制、安全性高等特点。

本文将介绍一种基于PLC （可编程逻辑控制器）的自动门控制装置的设计。

一、控制装置的设计方案1.系统需求分析：根据自动门的功能和性能要求，控制装置的主要功能包括自动开启、自动关闭、手动开启、手动关闭、远程控制、故障报警等。

2.硬件设计：（1）PLC选择：选择功能丰富、可编程性强的PLC作为控制器，如西门子S7-300系列或台达DVP系列。

（2）传感器选择：通过红外传感器实现人体感应，通过其他传感器检测门状态、门夹人等。

（3）执行器选择：根据门的类型选择合适的执行器，如电动门用电机驱动，滑动门用液压驱动。

（4）通信模块选择：选择适合的通信模块，如RS-485、以太网等，以实现远程控制和监控。

3.软件设计：（1）PLC编程：根据功能需求，利用PLC的编程软件进行程序设计，包括IO口设定、传感器信号监测、执行器控制、故障检测等。

（2）人机界面设计：设计直观友好的人机界面，提供操作按钮、状态显示等功能。

（3）远程控制设计：通过网络通信模块实现对自动门的远程监控和控制，可通过网页、手机APP等方式实现。

二、控制装置的工作流程1.自动开启：当红外传感器检测到有人靠近门时，PLC接收到信号，控制电机或液压系统启动，门自动打开。

2.自动关闭：在设定的时间后，如果没有再次检测到人体信号，PLC控制电机或液压系统反向运行，门自动关闭。

3.手动开启：人员需求时，可按下手动开启按钮，PLC接收到信号后，门自动打开。

4.手动关闭：人员需要时，可按下手动关闭按钮，PLC接收到信号后，门自动关闭。

5.远程控制：通过网络通信模块，可在远程设备上监控门的状态，远程控制门的开启和关闭。

6.故障报警：当传感器或执行器出现故障时，PLC会发出警报，并将故障信息发送到控制中心，进行远程监测和维修。

智能楼宇门禁管理系统设计方案

智能楼宇门禁管理系统设计方案一、引言随着科技的发展和人们对安全需求的不断提高，智能楼宇门禁管理系统在现代社会中扮演着重要的角色。

该系统旨在提供高效、安全、便捷的门禁管理解决方案，以确保楼宇内部人员的身份识别和安全管理。

本文将详细介绍智能楼宇门禁管理系统的设计方案。

二、系统需求分析1. 功能需求智能楼宇门禁管理系统主要具备以下功能：1.1 身份识别：能够准确、高效地识别居民、员工、访客的身份信息；1.2 准入控制：根据身份信息控制门禁设备的开启或关闭，确保只有授权人员能进入楼宇；1.3 记录管理：记录进出楼宇的人员及时间，可供安全管理人员查阅；1.4 报警功能：当出现异常情况时，如非法闯入或危险事件，系统能够及时发出报警并采取相应措施。

2. 技术需求智能楼宇门禁管理系统应采用以下技术：2.1 识别技术：采用高性能的人脸识别算法，确保准确性和实时性；2.2 通信技术：采用网络通信技术，实现门禁设备与中心服务器的实时交互；2.3 数据存储技术：应具备大容量的数据存储能力，确保系统记录的安全性和可查询性。

三、系统设计方案1. 系统结构智能楼宇门禁管理系统主要由以下组件构成：1.1 门禁设备：包括门禁读卡器、人脸识别设备等，用于收集人员的身份信息；1.2 中心服务器：用于系统控制和数据管理，负责门禁设备和数据库之间的数据交互；1.3 数据库：存储人员信息、进出记录以及其他相关数据。

2. 系统工作流程智能楼宇门禁管理系统的工作流程如下：2.1 注册流程：新用户在注册时，需提供个人的身份信息和特征照片，系统将其存储在数据库中；2.2 识别流程：当人员接近门禁设备时，系统即刻启动人脸识别算法进行身份验证；2.3 控制流程：系统根据识别结果判断是否授权该人员进入，若授权则开启门禁设备，否则拒绝入内；2.4 记录流程：系统将每次的进出记录存储在数据库中，包括人员身份、时间等信息；2.5 报警流程：系统通过实时监测和分析识别结果，当发现异常情况时，立即触发报警并通知相关人员。

基于PLC的自动门控制系统的设计

基于PLC的自动门控制系统的设计自动门控制系统是一种基于可编程逻辑控制器（PLC）的智能门禁系统，它利用传感器、电动机、接触器和其他相关设备，实现对门的自动开关控制。

在本文中，将详细介绍基于PLC的自动门控制系统的设计。

首先，PLC作为自动门控制系统的核心控制器，负责接收和处理各种输入信号，进行逻辑计算，并输出相应的控制信号。

PLC的输入信号主要包括门帘位置传感器、红外线传感器和门禁系统信号等。

门帘位置传感器用于检测门的开闭状态，一般采用磁性接近开关或光电开关。

红外线传感器则用于检测门口是否有人或物体，以确保安全。

门禁系统信号用于判断门的控制权限。

PLC的输出信号主要为门电机驱动信号和门禁系统信号。

门电机驱动系统是自动门控制系统的重要组成部分，它采用电机和电机驱动器来实现门的开闭动作。

电机驱动器接收PLC的输出信号，并通过控制电机的转速和方向，实现门的开闭操作。

电机可以选择直流电机或交流电机，根据门的大小和需要的开闭速度进行合理选择。

除了门电机驱动系统外，还需要配备安全保护系统，以确保门的使用安全。

安全保护系统一般包括避障系统和急停系统。

避障系统通过红外线传感器检测门口是否有人或物体，当检测到有遮挡物时，立即停止门的开闭动作，以避免对人员和物体的伤害。

急停系统是在紧急情况下，即刻停止门的运动，以保障人员的安全。

同时，还可以加入其他功能模块，如门口LED显示屏、声音报警器和语音播放器等。

LED显示屏可以用于显示门的运行状态和相关信息；声音报警器可以在门运行异常时发出警报，提示人员注意；语音播放器可以用于播放门的使用注意事项和提醒语。

在设计过程中，需要根据实际需求确定PLC的型号和输入输出点数，并设计合理的电路连接和布线。

同时，还需编写PLC的控制程序，并进行相关调试和测试，确保系统运行正常。

总结起来，基于PLC的自动门控制系统设计包括PLC的选择与布线、门电机驱动系统的设计、安全保护系统的设计、其他功能模块的加入以及控制程序的编写与调试。

基于PLC的自动门控制系统的设计与实现

基于PLC的自动门控制系统的设计与实现简介本文档旨在介绍基于PLC（可编程逻辑控制器）的自动门控制系统的设计与实现。

自动门控制系统在现代建筑中得到广泛应用，它能够提供方便的出入口管理以及增强安全性。

本文将重点讨论系统的设计原理、硬件配置和软件编程等方面。

设计原理自动门控制系统的设计原理基于PLC技术，通过对传感器信号和用户输入进行逻辑判断，实现门的自动打开和关闭。

系统的主要设计原理包括以下几个方面：1. 传感器信号检测：利用红外线传感器或其他合适的传感器检测门口的人员或物体。

2. 用户输入检测：通过按钮或其他输入设备接收用户的指令，如开门、关门等。

3. 逻辑判断与控制：根据传感器信号和用户输入，通过PLC 程序进行逻辑判断，控制门的运动。

硬件配置自动门控制系统的硬件配置主要包括以下组件：1. PLC控制器：作为系统的核心控制单元，负责接收传感器信号和用户输入，并控制电机等执行器的运动。

2. 传感器：如红外线传感器，用于检测门口的人员或物体。

3. 执行器：如电机，用于驱动门的开关。

4. 电源和电路：提供系统所需的电力和电路支持。

软件编程自动门控制系统的软件编程主要是针对PLC控制器进行的。

编程的主要任务是实现逻辑判断和控制指令的生成。

软件编程的关键步骤包括：1. 编写传感器信号处理程序：根据传感器信号的变化，判断门口是否有人员或物体，并生成相应的逻辑信号。

2. 编写用户输入处理程序：根据用户的输入指令，生成相应的逻辑信号。

3. 编写逻辑判断程序：根据传感器信号和用户输入，进行逻辑判断，生成门的控制指令。

4. 编写门控制程序：根据控制指令，控制门的运动。

总结基于PLC的自动门控制系统通过对传感器信号和用户输入进行逻辑判断，实现门的自动打开和关闭。

本文介绍了系统的设计原理、硬件配置和软件编程等方面。

通过合理的设计和实现，自动门控制系统能够提供方便的出入口管理和增强安全性，广泛应用于现代建筑中。

plc小区门禁系统的课程设计

plc小区门禁系统的课程设计一、课程目标知识目标：1. 学生能理解PLC小区门禁系统的基本组成和工作原理；2. 学生能掌握PLC编程的基本方法和技巧，实现对小区门禁系统的简单控制；3. 学生了解小区门禁系统在实际应用中的功能要求和安全性能。

技能目标：1. 学生能运用所学知识，设计并实现一个简单的PLC小区门禁系统；2. 学生通过实践操作，提高动手能力，培养解决问题和团队协作的能力；3. 学生能够运用相关软件对PLC程序进行调试和优化。

情感态度价值观目标：1. 学生对PLC技术产生兴趣，认识到其在日常生活中的广泛应用；2. 学生在学习过程中，树立安全意识，关注智能化控制系统在安全方面的作用；3. 学生通过课程学习，培养创新精神和实践能力，增强对现代科技的认识和信心。

课程性质：本课程为实践性较强的学科，结合理论知识与实际操作，培养学生对PLC技术的应用能力。

学生特点：学生具备一定的电子基础和编程知识，对新鲜事物充满好奇，喜欢动手实践。

教学要求：注重理论与实践相结合，提高学生的实际操作能力，培养学生解决问题的能力和团队协作精神。

通过课程学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果，为今后的学习和工作打下基础。

二、教学内容1. 理论知识：- PLC的基本概念、结构和原理；- PLC编程语言（梯形图、指令表等）；- 小区门禁系统的功能需求、设计方案和安全性分析。

2. 实践操作：- PLC编程软件的使用和操作方法；- PLC硬件连接和调试技巧；- 设计并实现PLC小区门禁系统的控制程序。

3. 教学大纲：- 第一阶段：PLC基本知识学习（占总课时1/4）- 章节内容：PLC概述、结构、原理等；- 第二阶段：PLC编程学习（占总课时1/4）- 章节内容：编程语言、编程方法等；- 第三阶段：小区门禁系统设计与实践（占总课时1/2）- 章节内容：门禁系统设计要求、安全性分析、编程与调试。

4. 教学进度安排：- 理论知识：按照教材章节顺序进行教学；- 实践操作：结合理论知识，分阶段进行实践操作；- 课内讨论：针对实践过程中遇到的问题，开展小组讨论和交流。

PLC的自动门控制系统设计

PLC的自动门控制系统设计自动门控制系统是一种广泛应用于商业建筑、医院、学校和其他公共场所的系统，通过PLC（可编程逻辑控制器）来实现门的自动开启和关闭。

本文将介绍一个基于PLC的自动门控制系统设计，以实现门的自动控制和监控。

一、系统概述自动门控制系统主要由传感器、PLC、执行器、电源和控制面板等组成。

传感器用于检测门口的人员，PLC负责控制门的开启和关闭，执行器用于驱动门的运动，电源为系统提供电力，控制面板用于操作和监控系统。

二、系统设计1.传感器选择：系统可以选择红外传感器或是超声波传感器来检测门口的人员。

当有人员靠近门口时，传感器将发送信号给PLC，PLC将判断是否开启门。

2.PLC选型：在选择PLC时，需要考虑系统的需求，包括输入输出点数、通信接口、处理速度等。

通常推荐选择功能完备、性能稳定的知名品牌PLC，如西门子、三菱等。

3.执行器选择：系统可以选择电动门开启器或气动门开启器作为执行器，用于驱动门的运动。

需要根据门的大小和重量来选择合适的执行器。

4.控制面板设计：控制面板应包括开关、指示灯、显示屏等，用于操作和监控系统的运行状态。

同时，还可以设计报警器，用于提醒系统异常或故障。

5.软件编程：PLC的软件编程是系统设计的关键部分，需要根据系统要求编写逻辑控制程序。

程序应包括门的开启和关闭逻辑、传感器信号处理、故障检测和处理等功能。

6.系统集成测试：在完成硬件搭建和软件编程后，需要进行系统集成测试，验证系统的功能和性能是否符合需求。

测试内容包括传感器检测、PLC控制、执行器驱动等。

7.系统安装和调试：在测试通过后，可以进行系统的安装和调试工作。

安装需要按照设计要求进行，包括定位传感器、安装执行器、连接PLC等。

调试则是检查系统是否工作正常，需调整参数或程序。

8.系统运行和维护：系统投入使用后，需要定期检查和维护，确保系统长期稳定运行。

维护工作包括清洁传感器、检查接线、更新软件等。

总之，基于PLC的自动门控制系统设计可以实现门的自动开启和关闭，提高了门的使用便利性和安全性。
