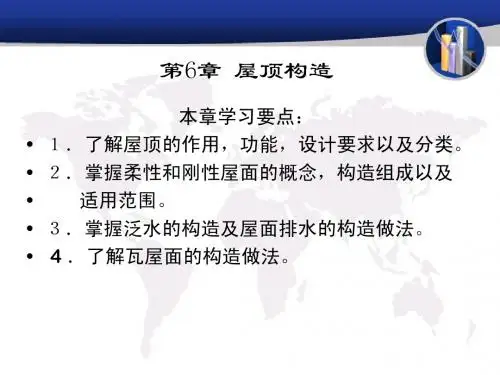

第6章 屋顶构造
合集下载
建筑构造 第6章 屋顶
孙凤明 2013-7-30
4
第六章 屋顶
三、屋面的分类与常用坡度
（一）屋面分类 1、瓦屋面：有平瓦、小青瓦、筒板瓦、鸳鸯瓦、平板 瓦、石片瓦 等。多数由粘土烧制，也有天然石板或水泥、 砂浆、细石子制成。 2、波形瓦屋面：有纤维水泥波瓦、镀锌铁皮波瓦、铝 合金波瓦、玻璃钢波瓦、木质纤维波瓦、菱苦土波瓦、压型 钢板波瓦等。 3、平金属皮屋面：有镀锌铁皮、涂塑薄钢皮、铝合金 皮和不锈钢皮等的屋面。 4、平屋面：一般为现浇或预制的钢筋混凝土平屋顶作 基层，上面铺设卷材防水层、刚性防水层、涂料防水层等的 屋面。
孙凤明 2013-7-30
24
第六章 屋顶
2.设臵分仓缝：
亦称分格缝，是防止屋面不规则裂缝以适应屋面变形而 设臵的人工缝。分仓缝应设臵在屋面温度年温差变形的许可 范围内和结构变形敏感部位。面积控制在15～20平米左右， 间距控制在3～5米为好。当防水层基层为预制屋面板时，分 仓缝应设臵在支座轴线处和支承屋面板的墙和大梁的上部较 为有利。长条形房屋，进深在10米以下者可在屋脊设纵向缝； 进深大于10米者，最好在坡中某一板缝上再设一道纵向分仓 缝。 分仓缝宽度可做20毫米左右，为了有利于伸缩，缝内不 可用砂浆填实，一般用油膏嵌缝，厚度约20~30毫米，缝内 用泡沫塑料条或沥青麻丝填底。目前常将大面积细石混凝土 防水层一次浇注，然后用电锯切割分仓缝。
刚性防水屋面泛水构造图2
孙凤明 2013-7-30
47
第六章 屋顶
刚性防水屋面泛水构造图3
孙凤明 2013-7-30
48
第六章 屋顶
2.檐口构造：
（1）自由落水挑檐 可采用挑梁铺面板，将细石混凝土防水 层做到檐口，也可利用细石混凝土直接支模挑出，挑出长度 不宜过大，要有负弯矩钢筋。 （2）檐沟挑檐 有现浇檐沟和预制屋面板出挑檐沟两种。采 用现浇檐沟要注意其与屋面板之间变形不同可能引起的裂缝 渗水。防水层直接做到檐沟，并增设构造钢筋。 （3）包檐外排水 有女儿墙的外排水，一般采用侧向排水的 雨水口，在接缝处应嵌油膏，最好上面再贴一段卷材或玻璃 布刷防水涂料，铺入管内不少于50毫米。也可加设外檐沟， 女儿墙开洞。
4
第六章 屋顶
三、屋面的分类与常用坡度
（一）屋面分类 1、瓦屋面：有平瓦、小青瓦、筒板瓦、鸳鸯瓦、平板 瓦、石片瓦 等。多数由粘土烧制，也有天然石板或水泥、 砂浆、细石子制成。 2、波形瓦屋面：有纤维水泥波瓦、镀锌铁皮波瓦、铝 合金波瓦、玻璃钢波瓦、木质纤维波瓦、菱苦土波瓦、压型 钢板波瓦等。 3、平金属皮屋面：有镀锌铁皮、涂塑薄钢皮、铝合金 皮和不锈钢皮等的屋面。 4、平屋面：一般为现浇或预制的钢筋混凝土平屋顶作 基层，上面铺设卷材防水层、刚性防水层、涂料防水层等的 屋面。
孙凤明 2013-7-30
24
第六章 屋顶
2.设臵分仓缝：
亦称分格缝，是防止屋面不规则裂缝以适应屋面变形而 设臵的人工缝。分仓缝应设臵在屋面温度年温差变形的许可 范围内和结构变形敏感部位。面积控制在15～20平米左右， 间距控制在3～5米为好。当防水层基层为预制屋面板时，分 仓缝应设臵在支座轴线处和支承屋面板的墙和大梁的上部较 为有利。长条形房屋，进深在10米以下者可在屋脊设纵向缝； 进深大于10米者，最好在坡中某一板缝上再设一道纵向分仓 缝。 分仓缝宽度可做20毫米左右，为了有利于伸缩，缝内不 可用砂浆填实，一般用油膏嵌缝，厚度约20~30毫米，缝内 用泡沫塑料条或沥青麻丝填底。目前常将大面积细石混凝土 防水层一次浇注，然后用电锯切割分仓缝。
刚性防水屋面泛水构造图2
孙凤明 2013-7-30
47
第六章 屋顶
刚性防水屋面泛水构造图3
孙凤明 2013-7-30
48
第六章 屋顶
2.檐口构造：
（1）自由落水挑檐 可采用挑梁铺面板，将细石混凝土防水 层做到檐口，也可利用细石混凝土直接支模挑出，挑出长度 不宜过大，要有负弯矩钢筋。 （2）檐沟挑檐 有现浇檐沟和预制屋面板出挑檐沟两种。采 用现浇檐沟要注意其与屋面板之间变形不同可能引起的裂缝 渗水。防水层直接做到檐沟，并增设构造钢筋。 （3）包檐外排水 有女儿墙的外排水，一般采用侧向排水的 雨水口，在接缝处应嵌油膏，最好上面再贴一段卷材或玻璃 布刷防水涂料，铺入管内不少于50毫米。也可加设外檐沟， 女儿墙开洞。
(整理)屋顶构造
第六章屋顶构造一、概述（一）屋顶的形式、组成及设计要求1、屋顶的作用——承重、围护、保温隔热、防水排水、立面造型。
2、屋顶的形式(1) 按材料——钢筋混凝土屋顶、瓦屋顶、金属屋顶、玻璃屋顶等。
(2) 按外形——平屋顶、坡屋顶、悬索屋顶、薄壳屋顶、拱屋顶、折板屋顶等。
3、屋顶的设计要求(1)防水可靠，排水迅速(2)保温隔热性能良好(3)结构安全可靠(4)造型美观(5)其它功能要求(屋顶花园、停机坪、太阳能集热器等)。
4、屋顶的组成屋面层——起围护和抗渗、排水作用。
承重结构层——屋面梁板结构、屋架、空间结构体系。
保温隔热层——保温和隔热作用。
顶棚层——装饰美观，安装灯具，埋藏管线，有时起保温、通风作用。
（二）屋顶的坡度所有的屋顶，都必须具有一定的坡度。
1、坡度的表示——斜率法、百分比法、角度法。
平屋顶——坡度小于5％。
常用2％、3％，上人屋面常用1％、2％。
坡屋顶——坡度大于10％。
2、坡度的确定因素A.屋顶结构形式B.屋面防水材料C.当地气候条件D.建筑立面造型E.屋顶使用功能二、平屋顶的构造（一）平屋顶的组成1.防水层(整片铺设)2.保温隔热层3.承重结构层(梁板式结构)4.顶棚层(与楼板相同)（二）平屋顶坡度的形成1、垫置找坡——采用轻质材料垫成坡度。
2、搁置找坡——利用屋面板形成坡度。
（三）平屋顶排水方式1、无组织排水——屋檐板挑出，使屋面的雨水自由落至室外地坪的散水上。
多用于雨水量较少的地区(年降雨量≤900mm地区）。
2、有组织排水在年降雨量＞900mm，檐口高度＞8m，或年降雨量＜900mm，檐口高度＞10m时，应采用有组织排水。
将屋面雨水汇入檐沟或天沟，再通过雨水管排至明沟或暗沟。
（1）外排水A.挑檐沟排水——在屋面四周或纵向檐口处挑出檐沟，沟底设雨水口连接雨水管。
B.女儿墙排水——高出屋面的女儿墙内垫坡，墙底设雨水口连接墙外雨水管。
C.女儿墙挑檐沟排水——既设挑檐沟又设女儿墙，墙底设排水口，沟底设雨水口连接雨水管。
屋顶构造设计 ppt课件
3、耐化学腐蚀性能优异。 4、乙丙胶具有较高的弹性和耐低温性能，最低使用温 度可达-55℃。
PPT课件
102
纳米改性彩色三元乙丙 “金彩宏”牌纳米改性彩色三元乙丙（EPDM） 防水卷材是应用纳米技术改造传统产品的成功范例之一。
通过采用具有特殊性能的纳米材料成功的解决了取消碳黑后 彩色三元乙丙橡胶的补强、抗老化及颜色的耐光色劳度等难 题，并通过硫化体系的重大改进消除了橡胶固有的刺激性异
PPT课件
98
改进型防水卷材在温度适应能力、抗老化性能、力学 性能等都有显著提高，且方便了施工。
PPT课件
99
SBS、APP改性沥青防水卷材 SBS、APP改性沥青防水卷材是我国目前建筑业主要使 用的防水材料，既可单独采用热熔法或冷粘法施工，也可采 用冷热结合法即大面积用冷粘法，搭接缝部位用热熔法进行 施工。
76
有组织排水-----檐沟外排水
PPT课件
77
PPT课件
78
有组织排水-----女儿墙外排水
PPT课件
79
PPT课件
80
PPT课件
81
PPT课件
82
有组织排水-----女儿墙带天沟外排水
PPT课件
83
有组织排水-----内排水
PPT课件
84
PPT课件
幻灯片 68 85
三、屋顶排水组织设计中的几个要求
PPT课件
11
第一节 屋顶概述
一.屋顶的类型 二.屋顶材料与坡度的关系 三.屋顶的组成与各组成作用
PPT课件
12
一.屋顶的类型
按外形分类可分为 平屋顶——坡度小于3％的屋顶，常 用1％～3％ 坡屋顶——坡度一般大于3％ 其它屋面
PPT课件
102
纳米改性彩色三元乙丙 “金彩宏”牌纳米改性彩色三元乙丙（EPDM） 防水卷材是应用纳米技术改造传统产品的成功范例之一。
通过采用具有特殊性能的纳米材料成功的解决了取消碳黑后 彩色三元乙丙橡胶的补强、抗老化及颜色的耐光色劳度等难 题，并通过硫化体系的重大改进消除了橡胶固有的刺激性异
PPT课件
98
改进型防水卷材在温度适应能力、抗老化性能、力学 性能等都有显著提高，且方便了施工。
PPT课件
99
SBS、APP改性沥青防水卷材 SBS、APP改性沥青防水卷材是我国目前建筑业主要使 用的防水材料，既可单独采用热熔法或冷粘法施工，也可采 用冷热结合法即大面积用冷粘法，搭接缝部位用热熔法进行 施工。
76
有组织排水-----檐沟外排水
PPT课件
77
PPT课件
78
有组织排水-----女儿墙外排水
PPT课件
79
PPT课件
80
PPT课件
81
PPT课件
82
有组织排水-----女儿墙带天沟外排水
PPT课件
83
有组织排水-----内排水
PPT课件
84
PPT课件
幻灯片 68 85
三、屋顶排水组织设计中的几个要求
PPT课件
11
第一节 屋顶概述
一.屋顶的类型 二.屋顶材料与坡度的关系 三.屋顶的组成与各组成作用
PPT课件
12
一.屋顶的类型
按外形分类可分为 平屋顶——坡度小于3％的屋顶，常 用1％～3％ 坡屋顶——坡度一般大于3％ 其它屋面
建筑构造(第六章屋顶)
第二节
平屋顶构造
一、平屋顶排水
（一）排水坡度的形成 平屋顶排水坡度小于5％，一般可通过两种 方法实现，即材料找坡和结构找坡。 1、材料找坡（又叫垫置坡度） 屋面板水平搁置，在板上用轻质材料垫置坡 度。即利用垫置材料在板上的厚度不一，形成一 定的排水坡度。
（1）找坡层位置：位于结构层和保温层之间。 （2）找坡材料：轻质材料如水泥焦渣、石灰 炉渣等。若设置保温层，也可用保温材料来垫置 坡度。 （3） 找坡层的厚度最薄处不小于20mm 。 （4） 优缺点：优点就是室内可得平整的顶棚； 缺点是找坡层会增加屋顶结构荷载。 （5）适宜于排水坡度为5%以内的平屋顶。
（2）檐沟外排水檐口构造 挑檐沟的油毡收头处理： ①在檐沟边缘预留钢筋将油毡压住， ②再用砂浆或油膏盖缝。 ③在檐沟内加铺一层油毡，增强防水性 能； ④沟内转角处水泥砂浆抹成圆弧形，防 止油毡折断； ⑤抹好檐沟外侧滴水。
3、雨水口构造 对雨水口的要求：排水通畅，防止渗漏 和堵塞。主要有檐沟及女儿墙雨水口构造两 种。 （1）檐沟外排水雨水口构造 檐沟内预留的孔中，安装铸铁连接管 （直管式），为防止雨水口四周漏水，油毡 应铺入连接管内100mm，雨水口上用定型 铸铁罩或铅丝球盖住。并在周围用油膏嵌缝， 防止杂物落入雨水口中。
（三）管径和材料 １、管径：50mm、75mm、100mm、 125mm、150mm、200mm。一般，民用建 筑常用75～100mm的雨水管，面积小于 25m2的露台和阳台可选用直径50mm的雨水 管。 ２、雨水管的材料：有铸铁管、石棉水 泥管、塑料管、陶瓷管、PVC管等。 安装时，雨水管距墙面的距离不小于 120mm，用管箍卡牢，管箍间距不宜大于 1.2m。
三、细部构造
1、泛水构造 泛水是指屋面与垂直墙面相交处的防 水处理。 例如：女儿墙、高低屋面的墙面与屋 面交接处，均需作泛水构造处理，防止交 接缝出现漏水。 泛水的构造要点和做法：
第6章 屋顶
• （二）细部构造
基本与刚性防水屋面相同。
五、屋面排水
• （一）屋面排水方式 1、无组织排水：屋面雨水直接从檐口落至地面。 2、有组织排水：通过天沟、雨水管等排水构件将雨水引至地面或地 下排水管网。 1）内檐沟排水：多用于女儿墙檐口形式。 2）外檐沟排水：多用于挑檐沟檐口形式。 • （二）屋面坡度的形成 1、材料找坡屋面坡度由找坡材料形成，选用水泥炉渣、石灰炉渣等 轻质材料。适于坡度较小的屋顶。 2、结构找坡：利用屋顶结构层本身做出排水坡度。有利于减轻屋面 荷载，但室内顶棚倾斜，宜设吊顶。
三、坡屋顶屋面构造
• （一）平瓦屋面 1、空铺平瓦屋面：由椽子、挂瓦条、平瓦依次组成，俗称 “冷摊瓦”屋面。 2、实铺平瓦屋面：由檩条、铺油毡的木望板、顺水条、挂 瓦条。 3、钢筋混凝土挂瓦板平瓦屋面：用预应力或非预应力钢筋 混凝土挂瓦板直接搁置在横墙或屋架上。 4、平瓦屋顶的节点构造 • （二）波形瓦屋面 主要由石棉水泥、塑料、玻璃钢或金属等材料制成，常 用石 棉水泥波形瓦和镀锌瓦楞铁。
6.3
坡屋顶构造
• 一、坡屋顶的组成及排水
脊：斜面相交的阳角。沟：斜面相交的阴角。
（一）坡屋顶的组成
承重结构：屋架、屋面梁、檩条等。 屋面层：坡屋顶常用各种瓦材。
（二）坡屋顶的排水
无组织排水 檐沟外排水 女儿墙檐沟外排水
ห้องสมุดไป่ตู้
二、坡屋顶的支承结构
• 1、横墙承重：按屋顶要求的坡度，横墙上 部砌成三角形，墙上直接搁置檩条，承受 屋顶重量。 • 2、屋架承重：屋架上设檩条，承受屋面荷 载，屋架搁置在建筑物的外纵墙或柱上。
三、刚性防水平屋顶构造
• （二）细部构造
分仓缝：即刚性防水层的变形缝，亦称分格缝。建筑进深 在10m以内，在屋脊处设一道纵向缝；大于10m时，在坡 面某一板缝处增设一道。横向缝间距在3~5m。缝宽 20mm左右。 泛水构造：要点同柔性防水屋面泛水。但其泛水与垂直墙 之间必须设分仓缝，以免二者因变形不一致而使泛水开裂。 檐口形式：自由落水挑檐、有组织排水挑檐、女儿墙檐口 等。 雨水口构造：也有直管式和弯管式两种，应在套管与沟底 接缝处四周加铺二毡三油。
房屋建筑学6屋顶构造6.3斜屋顶
分仓壁、溢水孔、泄水孔和过水孔
Exercises （ 4）蓄水屋面和种植屋面都要求防水层为 ____ 。
刚性防水层
练习题
（5）刚性防水屋面分仓缝的控制面积为_____㎡.
36 （6）屋面防水等级分为 级，二级防水屋面 的设计使用年限为 年，不得少于 道设 防 四，15，2
练习题 Exercises 1.将下列构件按从下到上的构造顺序排序 1挂瓦条 2檩条 3瓦 4顺水条 5望板 6油毡
256413
2.相对实铺瓦屋面，钢筋混凝土挂瓦板是三合一的构件， 三合一是指（ ）
檩条 望板 挂瓦条 和 和 两种形式。 挑檐、封檐 两种形式。 硬山、悬山 3.纵墙檐口形式包括 山墙檐口形式包括
练习题 Exercises——选择题
1. 下列哪种建筑的屋面应采用有组织排水方式（ ） A. 高度较低的简单建筑 B. 积灰多的屋面 C. 有腐蚀介质的屋面 D. 降雨量较大地区的屋面
斜天沟用镀锌铁皮制成，镀锌铁 皮两边包钉在木条上。斜沟两侧 的瓦片要锯成一条与斜沟平行的 直线，挑出木条40mm以上
用弧形瓦或缸瓦作 斜天沟，搭接处要 用麻刀灰窝实
6.3 坡屋顶构造
6.3.3 坡屋顶的保温与隔热 1. 坡屋顶的保温
屋面层保温 保温层设置在瓦材下面 保温层可设置在檩条之间
顶棚层保温 在吊顶龙骨上铺板，板上 设保温层，可以收到保温 和隔热的双重效果。
6.3 坡屋顶构造
6.3.3 坡屋顶的保温与隔热 2. 坡屋顶的隔热
在坡屋顶中设进风口和出 气口，利用屋顶内外的热 压差和迎风面的风压差， 组织空气对流，形成屋顶 内的自然通风，达到隔热 降温的目的。 进风口一般设在檐墙上、 屋檐上或室内顶棚上，出 气口最好设在屋脊处，以 增大高差，加速空气流通。
第六章 屋顶构造
►
2.刚性防水平屋面的构造 刚性防水屋面是指用刚性防水材料如细石混凝土作防水层的屋面。优 点是构造简单，施工便捷，造价经济；缺点是对温度变化和结构变形较 为敏感，容易产生裂缝而渗水。一般用于南方地区，也可以用作屋面多 道防水层中的一道防水层。 （1）基本构造 刚性防水屋面的构造层次一般有：结构层、找平层、隔离层、防水层等1） 结构层 一般为现浇钢筋混凝土屋面板 2）找平层 在结构层的上面做20厚的1:3水泥砂浆找平，结构层表面比较平整的可以 不做该层。
雨水自由落下会溅湿墙面，外墙墙脚常被飞溅的雨 水侵蚀，影响到外墙的坚固耐久性，并可能影响人 行道的交通。无组织排水方式主要适用于少雨地区 或一般低层建筑，不宜用于临街建筑和高度较高的 建筑。
有组织排水
► 这种排水方式具有不妨碍人行交通、不易溅湿墙面
的优点，因而在建筑工程中应用非常广泛。但与无 组织排水相比，其构造较复杂，造价相对较高。 ► 有组织排水方案可分为外排水和内排水两种基本形 式，常用外排水方式有女儿墙外排水、檐沟外排水、 女儿墙檐沟外排水三种(见图6-2)。在一般情况下 应尽量采用外排水方案，因为有组织排水构造较复 杂，极易造成渗漏。但对于多跨房屋的中间跨为简 化构造，高层建筑的外立面处理和寒冷地区防止水 落管冰冻堵塞，可采用内排水方式。在一般民用建 筑中，最常用的排水方式有女儿墙外排水和檐沟外 排水两种。
► 4．保温（隔热）层
保温层或隔热层应设在 屋顶的承重结构层与面层之间，一般采用松 散材料、板（块）状材料或现场整浇三种 ► 5．找平层 找平层是为了使平屋面的基层平 整，以保证防水层平整，使排水顺畅，无积 水。 ► 6．基层处理剂 基层处理剂是在找平层与防 水层之间涂刷的一层粘结材料，以保证防水 层与基层更好地结合，故又称结合层。
第六章 屋顶
⑵ 屋面保温体系 屋顶中按照结构层、防水层和保温层所处的地位不同，可归纳为三种体系：
热屋顶保温体系
冷屋顶保温体系
倒铺保温屋面体系
a.热屋顶保温体系(正铺法)
将保温层设在结构层之上防水层之下，
构造层次为防水层、保温层、结构层。 在采暖房屋中，它直接受到室内升温的影响，
故有的国家把这种做法叫为“热屋顶保温体系”。
⑷ 屋面检修孔构造 不上人屋面应设上人检修孔。为防止雨水流入，上人孔四周翻边高出屋 面，然后加盖板。
⑸ 上人屋面出入口构造
上人屋面通往屋面的楼梯间需设屋顶出入口。
四、平屋顶的保温与隔热
1、平屋顶的保温 (1)保温材料 散料类：炉渣、矿渣等。 整体类：轻骨料混凝土、泡沫混凝土等。 板块类：加气混凝土板、泡沫塑料等。
注意：实体材料隔热层，不能用于晚间使用的房间。 ① 大阶砖或混凝土板实铺屋顶，可作上人屋顶； ② 堆土屋面，植草后散热较好； ③ 砾石层屋面； ④ 蓄水屋面，对太阳辐射有一定反射作用，热稳定性和蒸发散热较好。
⑵ 通风层降温屋顶 作用机理：利用层间通风，散发一部分热量，使屋顶变成两次传热，以减 低 传至屋面内表面的温度。 ① 通风层在结构层上面
下管沟的一种方式。 有组织排水有利于保护墙面和地面，消除了屋顶雨水对环境的影响。 绝大多数建筑都采用有组织排水。
a. 外檐沟排水
屋檐四周或纵向檐口处挑出檐沟，沟内纵向找坡0.5~1％，沟底设雨水 口连接雨水管。 雨水 单坡、双坡或四坡屋面 水落管 明沟或集水井 单面、双面、四面排水外檐沟 城市排水系统
(4) 满足强度、刚度、稳定性要求
(5) 造型美观 (6) 其它功能要求 (屋顶花园、停机
坪、太阳能集热器等)。
二、屋顶的组成与形式
房屋建筑学之屋顶构造精品PPT课件
天沟纵坡最高处离天沟上口的距离不小于120mm。落水管的内径不宜 小于75mm，落水管间距一般不大于18m～24m，每根落水管可排除约 200m2的屋面雨水.
10
2020/10/7
6.2 平屋顶构造
6.2.1柔性防水屋面构造
6.2.2刚性防水屋面构造
6.2.3涂膜防水屋面构造
6.2.4粉剂防水屋面构造 6.2.5平屋顶的保温与隔热
（4）结合层-作用是使卷材防水层与找平层粘结牢固。 （5）防水层-用防水卷材和胶结材料交替粘合，且上下左右可靠
搭接，而形成的整体的不透水层。 （6）保护层-目的是为了延长防水层的使用耐久年限
1） 卷材铺贴方向：沥青卷材(坡度小于3%宜平行屋脊铺贴,3%～15%可平行 或垂直,大于15%或屋面受振动荷载垂直);高聚物改性沥青防水卷材和合成 高分子防水卷材(不受此限制，但上下层卷材不得相互垂直铺贴). 2） 卷材的铺贴顺序：从檐口到屋脊向上铺贴，形成顺水流搭接；屋面纵 向逆风向铺贴，形成顺风向搭接。 3） 卷材的搭接长度：沥青油毡长边搭接不小于70mm，短边搭接不小于 100mm；高聚物改性沥青防水卷材的长短边搭接长度均不小于80 mm；
6
2020/10/7
6.1 屋顶类型与屋面排水设计
6.1.2 屋顶的排水组织设计
1. 影响屋顶坡度的因素
屋面坡度的大小，与屋面材料、地区降水量、屋顶结构形式、 施工方法、构造组合方式、建筑造型要求以及经济条件等因素有关， 其中屋面防水材料的形体尺寸是最主要的决定因素。
一般说来，防水材料的形体尺寸越小，整个防水层的接缝就越 多，这样渗水的可能性就越大，故屋面坡度应大一些;降水量大的地 区，屋面渗漏的可能性较大，屋面排水坡度应适当加大；反之则小 些。
10
2020/10/7
6.2 平屋顶构造
6.2.1柔性防水屋面构造
6.2.2刚性防水屋面构造
6.2.3涂膜防水屋面构造
6.2.4粉剂防水屋面构造 6.2.5平屋顶的保温与隔热
（4）结合层-作用是使卷材防水层与找平层粘结牢固。 （5）防水层-用防水卷材和胶结材料交替粘合，且上下左右可靠
搭接，而形成的整体的不透水层。 （6）保护层-目的是为了延长防水层的使用耐久年限
1） 卷材铺贴方向：沥青卷材(坡度小于3%宜平行屋脊铺贴,3%～15%可平行 或垂直,大于15%或屋面受振动荷载垂直);高聚物改性沥青防水卷材和合成 高分子防水卷材(不受此限制，但上下层卷材不得相互垂直铺贴). 2） 卷材的铺贴顺序：从檐口到屋脊向上铺贴，形成顺水流搭接；屋面纵 向逆风向铺贴，形成顺风向搭接。 3） 卷材的搭接长度：沥青油毡长边搭接不小于70mm，短边搭接不小于 100mm；高聚物改性沥青防水卷材的长短边搭接长度均不小于80 mm；
6
2020/10/7
6.1 屋顶类型与屋面排水设计
6.1.2 屋顶的排水组织设计
1. 影响屋顶坡度的因素
屋面坡度的大小，与屋面材料、地区降水量、屋顶结构形式、 施工方法、构造组合方式、建筑造型要求以及经济条件等因素有关， 其中屋面防水材料的形体尺寸是最主要的决定因素。
一般说来，防水材料的形体尺寸越小，整个防水层的接缝就越 多，这样渗水的可能性就越大，故屋面坡度应大一些;降水量大的地 区，屋面渗漏的可能性较大，屋面排水坡度应适当加大；反之则小 些。
屋顶构造设计
(3)确定落水口及落水管的间距和位置。
(4)确定排水沟内的纵向排水坡度。
(6)确定屋面上入孔等凸出屋面部分的位置和尺寸。
下一页 返回
第四节 屋顶设计步骤及方法
二、屋顶细部构造
(1)檐口构造
(2)泛水构造
(3)落水口构造
(4)分隔缝构造
上一页 返回
图6-1 某小学教学楼平面图
四、设计内容
(1)设计内容包括屋顶平面图和节点详图。
(2)本设计使用A2图纸，铅笔绘制，图中线条、材料符
号等一律按建筑制图标准规定，要求字体工整，线条粗细分
明，比例正确。
五、图纸要求
1.屋顶平面图
2.屋顶节点详图
上一页 返回
第二节 屋顶构造设计基本知识
一、屋顶的类型
1.平屋顶（如图6-2所示）
第六章 屋顶构造设计
第一节 屋顶构造设计任务书 第二节 屋顶构造设计基本知识 第三节 平屋顶构造设计指导 第四节 屋顶设计步骤及方法
第一节 屋顶构造设计任务书
一、设计题目
屋顶构造设计。
二、目的及要求
通过屋顶构造设计使学生掌握平屋顶屋面排水系统的组
织和排水做法;掌握屋面防水的构造要求和屋面保温、隔热的
(一)平屋顶保温
1.保温材料
2.保温层的位置
如图6-24所示
上一页 下一页 返回
第三节 平屋顶构造设计指导
(二)平屋面隔热
1.通风隔热
2.蓄水隔热
3.植被隔热
4.反射降温隔热
3建筑构造(上6章)
（ 卷材防水材料 、屋面构造层次、屋面细部构造、屋面变形缝构造）
卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层。具有一定的延 伸性和适应变形的能力，又被称作柔性防水屋面。
6.3.1卷材防水屋面的材料
1）卷 材
（1）高聚物改性沥青类防水卷材 传统上用得最多的是纸胎石油沥青油毡。但防水层容易产生起鼓、沥青流淌、油 毡开裂等问题,从而导致质量下降、使用寿命缩短。近年来较少采用。
这里以民用建筑常用的UPVC塑料雨水口为例介绍直管式雨水口的构造。 b、弯管式雨水口:弯管式雨水口呈90°弯曲状。
第六章 屋 顶
第六章 屋 顶
（4）天沟构造
屋面上的排水沟称为天沟，有两种设置方式: ① 三角形天沟
女儿墙外排水的民用建筑采用三角形天沟的较为普遍。 ② 矩形天沟
多雨地区或跨度大的房屋常采用断面为矩形的天沟。天沟处用专门 的钢筋
6.2.1排水坡度 ① 屋顶排水坡度的表示方法 常用坡度表示方法：角度法、斜率法、百分比法。 ② 影响屋顶坡度的因素： a.屋面防水材料与排水坡度的关系 b.降雨量大小与坡度的关系 ③ 屋顶坡度的形成办法 a.材料找坡：由垫坡材料形成。平屋顶材料找坡宜为2%～3%。 b.结构找坡：结构自身应带有排水坡度，平屋顶结构找坡宜为3%。 材料找坡天棚平整，但增加屋面荷载；结构找坡，构造 简单，不增加荷载，但天棚顶倾斜，室内空间不够完整。
②焦油聚氨酯防水涂料屋面
焦油聚氨酯防水涂料又名851涂膜防水胶，做法是：将找平以后的基层面吹扫干净 待其干燥后，用配制好的涂液（甲、乙二液的重量比为1:2）均匀涂刷在基层上。 不上人屋面可待涂层干后在其表面刷银灰色保护涂料；上人屋面在最后一遍涂料 未干时撒上绿豆砂，三天后在其上做水泥砂浆或浇混凝土贴地砖的保护层。
卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层。具有一定的延 伸性和适应变形的能力，又被称作柔性防水屋面。
6.3.1卷材防水屋面的材料
1）卷 材
（1）高聚物改性沥青类防水卷材 传统上用得最多的是纸胎石油沥青油毡。但防水层容易产生起鼓、沥青流淌、油 毡开裂等问题,从而导致质量下降、使用寿命缩短。近年来较少采用。
这里以民用建筑常用的UPVC塑料雨水口为例介绍直管式雨水口的构造。 b、弯管式雨水口:弯管式雨水口呈90°弯曲状。
第六章 屋 顶
第六章 屋 顶
（4）天沟构造
屋面上的排水沟称为天沟，有两种设置方式: ① 三角形天沟
女儿墙外排水的民用建筑采用三角形天沟的较为普遍。 ② 矩形天沟
多雨地区或跨度大的房屋常采用断面为矩形的天沟。天沟处用专门 的钢筋
6.2.1排水坡度 ① 屋顶排水坡度的表示方法 常用坡度表示方法：角度法、斜率法、百分比法。 ② 影响屋顶坡度的因素： a.屋面防水材料与排水坡度的关系 b.降雨量大小与坡度的关系 ③ 屋顶坡度的形成办法 a.材料找坡：由垫坡材料形成。平屋顶材料找坡宜为2%～3%。 b.结构找坡：结构自身应带有排水坡度，平屋顶结构找坡宜为3%。 材料找坡天棚平整，但增加屋面荷载；结构找坡，构造 简单，不增加荷载，但天棚顶倾斜，室内空间不够完整。
②焦油聚氨酯防水涂料屋面
焦油聚氨酯防水涂料又名851涂膜防水胶，做法是：将找平以后的基层面吹扫干净 待其干燥后，用配制好的涂液（甲、乙二液的重量比为1:2）均匀涂刷在基层上。 不上人屋面可待涂层干后在其表面刷银灰色保护涂料；上人屋面在最后一遍涂料 未干时撒上绿豆砂，三天后在其上做水泥砂浆或浇混凝土贴地砖的保护层。
屋顶构造PPT课件
常用于：
室内设有吊顶棚或室内美观要求不高的建 筑工程中
36
37
6.2.2 刚性防水屋面
定义： 以防水砂浆抹面或密实混凝土浇捣而成的刚性材
料屋面防水层
优点：
施工方便、节约材料、造价经济、维修较为方便。
缺点：
对温度变化和结构变化较为敏感，施工技术要求 较高，较易产生裂缝而渗漏雨水，因此要对刚性防 水屋面进行防水及防变形的构造处理。
28
29
30
6.2.1 平屋顶的排水 3.屋面坡度的形成
材料找坡 结构找坡
31
(1)材料找坡
定义：
又称垫置坡度或填坡，是指将屋面板象楼 板一样水平搁置，然后在屋面板上采用轻质材 料铺垫而形成屋面坡度的一种做法
32
(1)材料找坡
做法：
常用的找坡材料有水泥炉渣、石灰炉渣 材料找坡坡度宜为2%左右，找坡材料最薄处 一般应不小于30mm厚。
6
屋 顶 的 美 观 效 果
7
8
9
屋顶的类型
1. 平屋顶
平屋顶通常是指屋面坡度小于5%的屋顶，常 用坡度范围为2%～3%。
一般用现浇或预制的钢筋混凝土屋面板作基 层，上面铺设卷材防水层或其他类型防水层
10
11
屋顶的类型
2. 坡屋顶
坡屋顶通常是指屋面坡度大于10%的 屋顶，常用坡度范围为10%～60%
——也称分格缝，是为防止屋面不规则裂缝 而设置的人工缝
46
① 为什么要设置分仓缝？
防止屋面因受温度的影响产生过大 的变形，从而产生开裂
47
48
②分仓缝设置的部位？
堵 ——利用屋面防水盖料在上下左右的相互
搭接，形成一个封闭的防水覆盖层，以达到防 水的目的
室内设有吊顶棚或室内美观要求不高的建 筑工程中
36
37
6.2.2 刚性防水屋面
定义： 以防水砂浆抹面或密实混凝土浇捣而成的刚性材
料屋面防水层
优点：
施工方便、节约材料、造价经济、维修较为方便。
缺点：
对温度变化和结构变化较为敏感，施工技术要求 较高，较易产生裂缝而渗漏雨水，因此要对刚性防 水屋面进行防水及防变形的构造处理。
28
29
30
6.2.1 平屋顶的排水 3.屋面坡度的形成
材料找坡 结构找坡
31
(1)材料找坡
定义：
又称垫置坡度或填坡，是指将屋面板象楼 板一样水平搁置，然后在屋面板上采用轻质材 料铺垫而形成屋面坡度的一种做法
32
(1)材料找坡
做法：
常用的找坡材料有水泥炉渣、石灰炉渣 材料找坡坡度宜为2%左右，找坡材料最薄处 一般应不小于30mm厚。
6
屋 顶 的 美 观 效 果
7
8
9
屋顶的类型
1. 平屋顶
平屋顶通常是指屋面坡度小于5%的屋顶，常 用坡度范围为2%～3%。
一般用现浇或预制的钢筋混凝土屋面板作基 层，上面铺设卷材防水层或其他类型防水层
10
11
屋顶的类型
2. 坡屋顶
坡屋顶通常是指屋面坡度大于10%的 屋顶，常用坡度范围为10%～60%
——也称分格缝，是为防止屋面不规则裂缝 而设置的人工缝
46
① 为什么要设置分仓缝？
防止屋面因受温度的影响产生过大 的变形，从而产生开裂
47
48
②分仓缝设置的部位？
堵 ——利用屋面防水盖料在上下左右的相互
搭接，形成一个封闭的防水覆盖层，以达到防 水的目的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/5/17
2020/5/17
2020/5/17
２.刚性防水屋面的变形和防止
(3)设置浮筑层
——即隔离层，在结构层和刚性防水层之间 加设隔离层
2020/5/17
2020/5/17
２.刚性防水屋面的变形和防止
(4)设置滑动支座
——为防止刚性防水屋面变形，结构层屋面 板的支承处最好做成滑动支座，以减小结构层 的变形。
• (3)女儿墙内檐排水——设女儿墙的平屋顶 ，可在女儿墙内侧设置内檐沟。
• (4)内排水——大面积、多跨、高层建筑做 成内排水的方式。雨水经雨水口流入室内雨水 管，再由地下管道将雨水排到室外排水系统。
2020/5/17
女儿墙
• 女儿墙是建筑墙体中的一种形式，最早 叫做女墙，又叫女垣，实际名称为压檐 墙，民间称城垛子，是一种高出屋面和 城墙的矮墙。
2020/5/17
2020/5/17
1.柔性防水屋面的基本构造层次及做法
(5) 防水层
——由沥青胶和油毡层交替粘合而成，通称三 毡四油。
油毡应采用搭接法，一般由檐口到屋脊一层层 向 上 铺 ， 上 下 搭 接 8 0 — 1 2 0 mm， 左 右 搭 接 100——150mm。多层卷材铺贴时，上下层卷 材的接缝应错开
2020/5/17
6.2.2 刚性防水屋面
定义： 以防水砂浆抹面或密实混凝土浇捣而成的刚性材
料屋面防水层
优点：
施工方便、节约材料、造价经济、维修较为方便 。
缺点：
对温度变化和结构变化较为敏感，施工技术要求 较高，较易产生裂缝而渗漏雨水，因此要对刚性防 水屋面进行防水及防变形的构造处理。
2020/5/17
2020/5/17
屋顶的类型
3. 其他形式的屋顶
•
如拱结构、薄壳结构、悬索结构和
网架结构等。这类屋顶一般用于较大体
量的公共建筑
2020/5/17
特殊形式的屋顶
2020/5/17
2020/5/17
屋顶坡度的表示方法
• 斜率法——高跨比 • 百分比法——坡度 • 角度法
2020/5/17
2020/5/17
2020/5/17
屋面防水等级表
2020/5/17
6.2 平屋顶的构造 本节要点：
❖ 掌握平屋顶排水的基本方式 ❖ 掌握刚性防水屋面和柔性防水屋面的基本构
造方法，并能够绘制基本节点构造
2020/5/17
6.2.1 平屋顶的排水
1. 排水坡度
•
一般防水卷材屋面和混凝土屋面，屋面坡
度为2％～3％，上人屋面多采用1％～2％
2020/5/17
(1)材料找坡
做法：
常用的找坡材料有水泥炉渣、石灰炉渣 材料找坡坡度宜为2%左右，找坡材料最薄处 一般应不小于30mm厚。
2020/5/17
(1)材料找坡
特点： • 可以获得水平的室内顶棚面 • 空间完整，便于直接利用 缺点 • 找坡材料增加了屋面自重 • 如果屋面有保温要求时，可利用屋面保温层兼
2020/5/17
屋顶的作用及设计要求 4. 美观要求
• 应用新型的建筑结构和种类繁多的装修材料来 处理好屋顶的形式和细部，可以提高建筑物的 整体美观效果
• 如鸟斯革,如翚斯飞
2020/5/17
屋 顶 的 美 观 效 果
2020/5/17
2020/5/17
2020/5/17
屋顶的类型
1. 平屋顶
• 从建筑形式上讲，女儿墙是处理屋面与 外墙形状的一种衔接方式，后来逐渐发 展成为一种专门的防护用墙。
2020/5/17
2020/5/17
2020/5/17
6.2.1 平屋顶的排水 3.屋面坡度的形成
• 材料找坡 • 结构找坡
2020/5/17
(1)材料找坡
定义：
又称垫置坡度或填坡，是指将屋面板象楼 板一样水平搁置，然后在屋面板上采用轻质材 料铺垫而形成屋面坡度的一种做法
2020/5/17
6.2.1 平屋顶的排水 2.屋顶的排水方式
(1)外檐自由落水——又称无组织排水，屋面雨 水经外檐自由下落，这种做法仅适于低层及雨水 较少地区。 (2)外檐沟排水——可根据屋面的跨度和外形需 要，在屋面的单面、双面或四面设置排水檐沟。
2020/5/17
2020/5/17
6.2.1 平屋顶的排水
2020/5/17
2020/5/17
2020/5/17
２.油毡防水屋顶节点构造
(2)檐口构造 ——重点掌握油毡防水层在檐口处的
收头构造
2020/5/17
2020/5/17
2020/5/17
２.油毡防水屋顶节点构造
(3)雨水口构造 ——构造上要求排水通畅、防止渗漏和 堵塞。
2020/5/17
2020/5/17
２.刚性防水屋面的变形和防止
(2) 设置分仓缝
——也称分格缝，是为防止屋面不规则裂缝 而设置的人工缝
2020/5/17
① 为什么要设置分仓缝？
防止屋面因受温度的影响产生过大 的变形，从而产生开裂
2020/5/17
2020/5/17
②分仓缝设置的部位？
分格缝应设在结构变形敏感的部位，通常 设在预制板的支承端、屋面的转折处、板与墙 的交接处，并与板缝上下对齐
将柔性的防水卷材或片材用胶结料粘贴在屋 面上，形成一个大面积的封闭防水覆盖层。这 种防水层有一定的延伸性，有利于适应温度变 形，故称柔性防水屋面。
2020/5/17
6.2.3 柔性防水屋面
防水材料：
•
沥青油毡
•
Байду номын сангаас
沥青玻璃布油毡、沥青玻璃纤维油毡
•
再生胶油毡
•
三元乙丙橡胶防水卷材
•
聚氯乙烯防水卷材
2020/5/17
有歇山屋顶和庑殿屋顶。
2020/5/17
屋面防水构造设计原理
• 导 ——按照屋面防水的不同要求，设置合理
的排水坡度，使得降于屋面的雨水，应势利导 地排离屋面，以达到防水的目的。
• 堵 ——利用屋面防水盖料在上下左右的相互
搭接，形成一个封闭的防水覆盖层，以达到防 水的目的
2020/5/17
屋面的防水等级
屋面防水分为四个等级，相关的根据如下： • 建筑物的性质 • 重要程度 • 使用功能要求 • 防水层耐用年限 • 防水层选用材料 • 设防要求
• 平屋顶通常是指屋面坡度小于5%的屋顶，常 用坡度范围为2%～3%。
• 一般用现浇或预制的钢筋混凝土屋面板作基 层，上面铺设卷材防水层或其他类型防水层
2020/5/17
2020/5/17
屋顶的类型
2. 坡屋顶
• 坡屋顶通常是指屋面坡度大于10% 的屋顶，常用坡度范围为10%～60%
2020/5/17
当屋面防水层为二毡三油时，可采用逐层搭接 半张的铺设方法，操作较为简便。
2020/5/17
2020/5/17
1.柔性防水屋面的基本构造层次及做法
(6) 保护层
为了延长油毡防水层的使用寿命 一般使用绿豆砂
2020/5/17
２.油毡防水屋顶节点构造
(1)泛水构造
——屋面防水层与垂直墙交接处的防水处理
柔 性 防 水 屋 面 构 造
2020/5/17
1.柔性防水屋面的基本构造层次及做法
(1) 结构层
结构层通常为预制或现浇的钢筋混凝土屋 面板。
对于结构层的要求是必须有足够的强度和刚 度。
2020/5/17
1.柔性防水屋面的基本构造层次及做法
(2) 找坡层
只有当屋面采用材料找坡时才设 通常的做法： ——在结构层上铺垫1：(6～8)水泥焦渣或水 泥膨胀蛭石等轻质材料来形成屋面坡度。
2020/5/17
1.柔性防水屋面的基本构造层次及做法
(3)找平层
通常为1:3水泥砂浆 厚度15-20mm(在散料上20-30mm)
2020/5/17
1.柔性防水屋面的基本构造层次及做法
(4) 结合层
冷底子油做结合层 重量配合比为40％的石油沥青及60％的煤油 （或轻柴油)，或用30％ 的石油沥青及70％的 汽油。
2020/5/17
２.刚性防水屋面的变形和防止
刚性防水屋面最严重的问题是防水层在施工 完成后出现裂缝而漏水。
为了适应防水层的变形，常采用的几种处理 方法
2020/5/17
２.刚性防水屋面的变形和防止
(1) 配筋 ——配￠3＠150或￠4＠200双向钢筋 ，提高防水层抗裂和变形能力。
2020/5/17
2020/5/17
6.3 坡屋顶
2020/5/17
6.3.1 坡屋顶的形式与组成
1.坡屋顶的形式
根据屋顶坡面组织的不同 • 双坡顶 • 四坡顶 • 其他形式屋顶
2020/5/17
6.3.1 坡屋顶的形式与组成
1.坡屋顶的形式
• (1)双坡屋顶
根据檐口和山墙的处理不同可分为悬 山屋顶、硬山屋顶、出山屋顶。 • (2)四坡屋顶
服务面积一般在15—25平方米，间距在 3—5米。长条形的屋面，进深在10m以下者可 在屋脊设纵向缝；进深大于10m者，一般在坡 中板缝上再设一道纵向的分仓缝。
2020/5/17
2020/5/17
2020/5/17
③分仓缝的构造做法？
分仓缝的宽度20mm左右，用油膏嵌缝，厚 度约20—30mm，为了不使油膏下落，缝内用 弹性材料泡沫塑料或沥青麻丝填底
2020/5/17
2020/5/17
(2)檐口构造
② 檐沟挑檐 常将檐部做成排水檐沟。
檐沟的断面为槽形并与屋面圈梁连成 整体。
2020/5/17
2020/5/17
2020/5/17
２.刚性防水屋面的变形和防止
(3)设置浮筑层
——即隔离层，在结构层和刚性防水层之间 加设隔离层
2020/5/17
2020/5/17
２.刚性防水屋面的变形和防止
(4)设置滑动支座
——为防止刚性防水屋面变形，结构层屋面 板的支承处最好做成滑动支座，以减小结构层 的变形。
• (3)女儿墙内檐排水——设女儿墙的平屋顶 ，可在女儿墙内侧设置内檐沟。
• (4)内排水——大面积、多跨、高层建筑做 成内排水的方式。雨水经雨水口流入室内雨水 管，再由地下管道将雨水排到室外排水系统。
2020/5/17
女儿墙
• 女儿墙是建筑墙体中的一种形式，最早 叫做女墙，又叫女垣，实际名称为压檐 墙，民间称城垛子，是一种高出屋面和 城墙的矮墙。
2020/5/17
2020/5/17
1.柔性防水屋面的基本构造层次及做法
(5) 防水层
——由沥青胶和油毡层交替粘合而成，通称三 毡四油。
油毡应采用搭接法，一般由檐口到屋脊一层层 向 上 铺 ， 上 下 搭 接 8 0 — 1 2 0 mm， 左 右 搭 接 100——150mm。多层卷材铺贴时，上下层卷 材的接缝应错开
2020/5/17
6.2.2 刚性防水屋面
定义： 以防水砂浆抹面或密实混凝土浇捣而成的刚性材
料屋面防水层
优点：
施工方便、节约材料、造价经济、维修较为方便 。
缺点：
对温度变化和结构变化较为敏感，施工技术要求 较高，较易产生裂缝而渗漏雨水，因此要对刚性防 水屋面进行防水及防变形的构造处理。
2020/5/17
2020/5/17
屋顶的类型
3. 其他形式的屋顶
•
如拱结构、薄壳结构、悬索结构和
网架结构等。这类屋顶一般用于较大体
量的公共建筑
2020/5/17
特殊形式的屋顶
2020/5/17
2020/5/17
屋顶坡度的表示方法
• 斜率法——高跨比 • 百分比法——坡度 • 角度法
2020/5/17
2020/5/17
2020/5/17
屋面防水等级表
2020/5/17
6.2 平屋顶的构造 本节要点：
❖ 掌握平屋顶排水的基本方式 ❖ 掌握刚性防水屋面和柔性防水屋面的基本构
造方法，并能够绘制基本节点构造
2020/5/17
6.2.1 平屋顶的排水
1. 排水坡度
•
一般防水卷材屋面和混凝土屋面，屋面坡
度为2％～3％，上人屋面多采用1％～2％
2020/5/17
(1)材料找坡
做法：
常用的找坡材料有水泥炉渣、石灰炉渣 材料找坡坡度宜为2%左右，找坡材料最薄处 一般应不小于30mm厚。
2020/5/17
(1)材料找坡
特点： • 可以获得水平的室内顶棚面 • 空间完整，便于直接利用 缺点 • 找坡材料增加了屋面自重 • 如果屋面有保温要求时，可利用屋面保温层兼
2020/5/17
屋顶的作用及设计要求 4. 美观要求
• 应用新型的建筑结构和种类繁多的装修材料来 处理好屋顶的形式和细部，可以提高建筑物的 整体美观效果
• 如鸟斯革,如翚斯飞
2020/5/17
屋 顶 的 美 观 效 果
2020/5/17
2020/5/17
2020/5/17
屋顶的类型
1. 平屋顶
• 从建筑形式上讲，女儿墙是处理屋面与 外墙形状的一种衔接方式，后来逐渐发 展成为一种专门的防护用墙。
2020/5/17
2020/5/17
2020/5/17
6.2.1 平屋顶的排水 3.屋面坡度的形成
• 材料找坡 • 结构找坡
2020/5/17
(1)材料找坡
定义：
又称垫置坡度或填坡，是指将屋面板象楼 板一样水平搁置，然后在屋面板上采用轻质材 料铺垫而形成屋面坡度的一种做法
2020/5/17
6.2.1 平屋顶的排水 2.屋顶的排水方式
(1)外檐自由落水——又称无组织排水，屋面雨 水经外檐自由下落，这种做法仅适于低层及雨水 较少地区。 (2)外檐沟排水——可根据屋面的跨度和外形需 要，在屋面的单面、双面或四面设置排水檐沟。
2020/5/17
2020/5/17
6.2.1 平屋顶的排水
2020/5/17
2020/5/17
2020/5/17
２.油毡防水屋顶节点构造
(2)檐口构造 ——重点掌握油毡防水层在檐口处的
收头构造
2020/5/17
2020/5/17
2020/5/17
２.油毡防水屋顶节点构造
(3)雨水口构造 ——构造上要求排水通畅、防止渗漏和 堵塞。
2020/5/17
2020/5/17
２.刚性防水屋面的变形和防止
(2) 设置分仓缝
——也称分格缝，是为防止屋面不规则裂缝 而设置的人工缝
2020/5/17
① 为什么要设置分仓缝？
防止屋面因受温度的影响产生过大 的变形，从而产生开裂
2020/5/17
2020/5/17
②分仓缝设置的部位？
分格缝应设在结构变形敏感的部位，通常 设在预制板的支承端、屋面的转折处、板与墙 的交接处，并与板缝上下对齐
将柔性的防水卷材或片材用胶结料粘贴在屋 面上，形成一个大面积的封闭防水覆盖层。这 种防水层有一定的延伸性，有利于适应温度变 形，故称柔性防水屋面。
2020/5/17
6.2.3 柔性防水屋面
防水材料：
•
沥青油毡
•
Байду номын сангаас
沥青玻璃布油毡、沥青玻璃纤维油毡
•
再生胶油毡
•
三元乙丙橡胶防水卷材
•
聚氯乙烯防水卷材
2020/5/17
有歇山屋顶和庑殿屋顶。
2020/5/17
屋面防水构造设计原理
• 导 ——按照屋面防水的不同要求，设置合理
的排水坡度，使得降于屋面的雨水，应势利导 地排离屋面，以达到防水的目的。
• 堵 ——利用屋面防水盖料在上下左右的相互
搭接，形成一个封闭的防水覆盖层，以达到防 水的目的
2020/5/17
屋面的防水等级
屋面防水分为四个等级，相关的根据如下： • 建筑物的性质 • 重要程度 • 使用功能要求 • 防水层耐用年限 • 防水层选用材料 • 设防要求
• 平屋顶通常是指屋面坡度小于5%的屋顶，常 用坡度范围为2%～3%。
• 一般用现浇或预制的钢筋混凝土屋面板作基 层，上面铺设卷材防水层或其他类型防水层
2020/5/17
2020/5/17
屋顶的类型
2. 坡屋顶
• 坡屋顶通常是指屋面坡度大于10% 的屋顶，常用坡度范围为10%～60%
2020/5/17
当屋面防水层为二毡三油时，可采用逐层搭接 半张的铺设方法，操作较为简便。
2020/5/17
2020/5/17
1.柔性防水屋面的基本构造层次及做法
(6) 保护层
为了延长油毡防水层的使用寿命 一般使用绿豆砂
2020/5/17
２.油毡防水屋顶节点构造
(1)泛水构造
——屋面防水层与垂直墙交接处的防水处理
柔 性 防 水 屋 面 构 造
2020/5/17
1.柔性防水屋面的基本构造层次及做法
(1) 结构层
结构层通常为预制或现浇的钢筋混凝土屋 面板。
对于结构层的要求是必须有足够的强度和刚 度。
2020/5/17
1.柔性防水屋面的基本构造层次及做法
(2) 找坡层
只有当屋面采用材料找坡时才设 通常的做法： ——在结构层上铺垫1：(6～8)水泥焦渣或水 泥膨胀蛭石等轻质材料来形成屋面坡度。
2020/5/17
1.柔性防水屋面的基本构造层次及做法
(3)找平层
通常为1:3水泥砂浆 厚度15-20mm(在散料上20-30mm)
2020/5/17
1.柔性防水屋面的基本构造层次及做法
(4) 结合层
冷底子油做结合层 重量配合比为40％的石油沥青及60％的煤油 （或轻柴油)，或用30％ 的石油沥青及70％的 汽油。
2020/5/17
２.刚性防水屋面的变形和防止
刚性防水屋面最严重的问题是防水层在施工 完成后出现裂缝而漏水。
为了适应防水层的变形，常采用的几种处理 方法
2020/5/17
２.刚性防水屋面的变形和防止
(1) 配筋 ——配￠3＠150或￠4＠200双向钢筋 ，提高防水层抗裂和变形能力。
2020/5/17
2020/5/17
6.3 坡屋顶
2020/5/17
6.3.1 坡屋顶的形式与组成
1.坡屋顶的形式
根据屋顶坡面组织的不同 • 双坡顶 • 四坡顶 • 其他形式屋顶
2020/5/17
6.3.1 坡屋顶的形式与组成
1.坡屋顶的形式
• (1)双坡屋顶
根据檐口和山墙的处理不同可分为悬 山屋顶、硬山屋顶、出山屋顶。 • (2)四坡屋顶
服务面积一般在15—25平方米，间距在 3—5米。长条形的屋面，进深在10m以下者可 在屋脊设纵向缝；进深大于10m者，一般在坡 中板缝上再设一道纵向的分仓缝。
2020/5/17
2020/5/17
2020/5/17
③分仓缝的构造做法？
分仓缝的宽度20mm左右，用油膏嵌缝，厚 度约20—30mm，为了不使油膏下落，缝内用 弹性材料泡沫塑料或沥青麻丝填底
2020/5/17
2020/5/17
(2)檐口构造
② 檐沟挑檐 常将檐部做成排水檐沟。
檐沟的断面为槽形并与屋面圈梁连成 整体。
2020/5/17
