钢丝绳的允许拉力计算
钢丝绳计算
吊索受力的计算:
A.每边吊索上钢丝绳的受力:
s=Q/(2sinβ)
β―――吊索与水平线之间的角度
Q―――吊重
B.钢丝绳允许拉力按下列公式计算:
σg=(α.Pg)/K
σg―――钢丝绳的允许拉力,Kg
Pg―――钢丝绳的钢丝破断拉力总和。
查表
α―――换算系数
钢丝绳6×19;α=0.85
钢丝绳6×37;α=0.82
钢丝绳6×61;α=0.80 K―――钢丝绳的安全系数
缆风绳:k=3.5
手动起重设备:k=4.5
机动起重设备:k=5~6
吊索无弯曲:k=6~7
捆绑吊索:k=8~10
载人升降机:k=14
例:直径24mm;强度等级155Kg/mm2;6×37;捆绑吊索;求允许拉力:
查表Pg=32650
K=8
α=0.82
则:σg=(α.Pg)/K=(0.82×32650)/8=3346 Kg
下图表为钢丝绳6×37×1;强度等级140Kg/mm2;K=6;编制
以上择自《起重吊装技术手册》《建筑施工手册》
大头盛编辑于2004-01-20 10:00
yux88
该文章拷贝自中国路面机械网:
/html/907/。

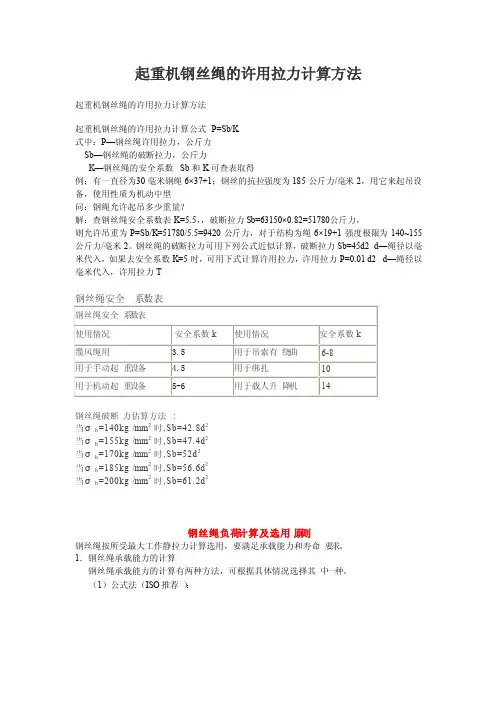

起重机钢丝绳的许用拉力计算方法
起重机钢丝绳的许用拉力计算方法起重机钢丝绳的许用拉力计算方法起重机钢丝绳的许用拉力计算公式 P=Sb/K式中:P—钢丝绳许用拉力,公斤力Sb—钢丝绳的破断拉力,公斤力K—钢丝绳的安全系数 Sb和K可查表取得例;有一直径为30毫米钢绳6×37+1;钢丝的抗拉强度为185公斤力/毫米2,用它来起吊设备,使用性质为机动中型问:钢绳允许起吊多少重量?解:查钢丝绳安全系数表K=5.5,,破断拉力Sb=63150×0.82=51780公斤力,则允许吊重为 P=Sb/K=51780/5.5=9420公斤力,对于结构为绳6×19+1强度极限为140~155公斤力/毫米2。
钢丝绳的破断拉力可用下列公式近似计算,破断拉力Sb=45d2 d—绳径以毫米代入,如果去安全系数K=5时,可用下式计算许用拉力,许用拉力P=0.01 d2 d—绳径以毫米代入,许用拉力T钢丝绳破断力估算方法:当σb=140kg/mm2时,Sb=42.8d2当σb=155kg/mm2时,Sb=47.4d2当σb=170kg/mm2时,Sb=52d2当σb=185kg/mm2时,Sb=56.6d2当σb=200kg/mm2时,Sb=61.2d2钢丝绳负荷计算及选用原则钢丝绳按所受最大工作静拉力计算选用,要满足承载能力和寿命要求。
1.钢丝绳承载能力的计算钢丝绳承载能力的计算有两种方法,可根据具体情况选择其中一种。
(1)公式法(ISO推荐):式中:d--钢丝绳最小直径,mm;S--钢丝绳最大工作静拉力;c--选择系数,mm/ ;n--安全系数,根据工作机构的工作级别确定;k--钢丝绳捻制折减系数;ω--钢丝绳充满系数;--钢丝的公称抗拉强度,N/mm2。
(2)安全系数法F0≥Sn∑F0=k∑S丝式中:FO--所选钢丝绳的破断拉力,N;S--钢丝绳最大工作静拉力;n--安全系数,根据工作机构的工作级别确定(见表6-3和表6-4);k--钢丝绳捻制折减系数;∑S丝--钢丝破断拉力总和,根据钢丝绳的机构查钢丝绳性能手册。
钢丝绳的允许拉力计算之欧阳语创编
创作:欧阳语
时间:2021.03.01
创作:欧阳语
[例] 用一根直径24MM,公称抗拉强度为1550N/MM2的6×37钢丝绳作捆绑吊索,求它的允许拉力。
[解] 从表14-3查得 FG=326.5KN
从表14-5查得 K=8
从表14-4查得 Α=0.82
允许拉力[FG]=ΑFG/K=0.82×326.5/8=33.47KN
如果用的是旧钢丝绳,则求得的允许拉力应根据钢丝绳的新旧程度乘以0.4~0.75的系数。
中文词条名:钢丝绳的允许拉力计算
英文词条名:
钢丝绳允许拉力按下列公式计算:
[FG]=ΑFG/K (14-2)
式中 [FG]——钢丝绳的允许拉力(KN);
FG——钢丝绳的钢丝破断拉力总和(KN);
Α——换算系数14-5取用。
钢丝绳破断拉力换算系数
钢丝绳的安全系数
钢丝绳计算常用系数
钢丝绳计算常用数据
钢丝绳最大许用拉力计算
(1)拉力计算公式:[F ] S p*A/K
公式中[F ]――钢丝绳允许用拉力(KN
艺S p -------------- 钢丝绳破断拉力(KN
K ——钢丝绳的安全系数
A ——折减系数
(2)钢丝绳安全系数:
)考虑到钢丝绳在承载时各钢丝受力不均匀,绳芯及钢丝绳弯曲,挤压所
产生的应力的影响,其理论破断拉力可按下式计算:
S p=艺s p*A
式中:艺S P为破断拉力总和,A为考虑各种附加因素和受力不均匀的折减系数,
、钢丝绳破断拉力
2、6X 37钢丝绳破断拉力
钢丝绳报废标准
(1) 、钢丝绳直径减少,当直径磨损不超过30%,可允许降低拉力使用,如
果超过30%,要进行报废处理。
(2) 、钢丝绳经过长期使用后,由于受自然条件和化学腐蚀,当整个钢丝绳
外表面受腐蚀的麻面,从外观检查明显时,则该钢丝绳已不能使用。
另一方面,整根钢丝绳纤维芯被挤出,使钢丝绳结构受到破坏时,也不能继续使用。
(3)、钢丝断丝后的报废标准,见下表:
)、如果钢丝绳外表面钢丝有磨损时,报废断丝数应该按上表查出的数值乘以折减系数,折减系数如下表:。
钢丝绳拉力标准参照表
钢丝绳拉力估算参照表钢丝绳拉力估算参照表(单根6×29)↓钢丝绳拉力估算参照表(单根6×37)↓一、现场估算钢丝绳极限负荷、安全负荷(运用公式:SP=1/2d2,其中d为钢丝绳的直径,单位必须化为英分,1英分=3.175毫米;0.81、0.82为换算系数值;K为安全系数值):1、现有一根规格为6×37,直径为21毫米的钢丝绳,计算该钢丝绳的破断拉力及允许拉力。
破断拉力SP=1/2d2×0.82=1/2×(21÷3.175)2×0.82=1/2×43.75×0.82=17.94(t)允许拉力S=SP÷K=17.94÷6=2.99(t)2、现有一根规格为6×29+1,直径为33毫米的钢丝绳,计算该钢丝绳的破断拉力及允许拉力。
破断拉力SP=1/2d2×0.81=1/2×(33÷3.175)2×0.81=1/2×108.03×0.81=43.75(t)允许拉力S=SP÷K=43.75÷6=7.29(t)运用口诀:钢丝直径用英分,破断负荷记为吨,直径平方被二除,即为破断负荷数二、当知道吊物重量和钢丝绳角度时,计算钢丝绳的承受拉力(a为吊物重量;n为钢丝绳根数):例1.某施工现场有一个重16吨的集装箱需要吊运,有四根钢丝绳,钢丝绳与水平方向成45。
角,计算这四根钢丝绳每根在此角度时所承受的拉力。
每根钢丝绳承受拉力S=a/n.1/Sinx=16/4.1/Sin45。
=2.83(t)根据所算的承受拉力参考《估算参照表》可选用合适的钢丝绳例2.某施工现场有重量为5吨的型钢,有两根钢丝绳吊运,钢丝绳与水平方向成50。
角,计算这两根钢丝绳每根在此角度时所承受的拉力。
每根钢丝绳承受拉力S=a/n.1/Sinx=5/2.1/Sin50。
钢丝绳容许拉力可按下式计算
钢丝绳容许拉力可按下式计算:1、[]K aFF g=g其中: [Fg]──钢丝绳的容许拉力(kN);Fg──钢丝绳的钢丝破断拉力总和(kN), ──考虑钢丝绳之间荷载不均匀系数,=0.82;钢丝绳使用安全系数K=6.0(货)/不小于,k=7.0(人)/不小于。
2、考虑吊装的稳定性,每次吊装采用4点吊装,如:单次吊装最大重量为出50t,查钢丝绳力学性能表得:最低应大于¢24的纤维芯钢丝绳。
对钢丝绳和提升装置的安全要求:1、提升用的钢丝绳必须每天检查一次,每隔6个月试验一次。
其安全系数规定为:升降人员的安全系数必须大于7,升降物料的安全系数必须大于6。
其断丝面积与钢丝绳总面积之比,升降物料的必须小于10%,升降人员用的不得有断丝。
钢丝绳直径减小百分数:提升及制动钢丝绳不得大于10%,其它钢丝绳不得大于15%,超过上述规定时,必须更换。
2、钢丝绳的钢丝有变黑、锈皮、点蚀麻坑形成沟纹,外层钢丝绳松动时,必须更换。
3、有接头的钢丝绳只允许在水平坑道和30º以下的斜井中运输物料使用。
4、提升装置必须设下列保险装置:a防止过卷装置,当提升容器超过正常终端停止位置 o.5m 时,必须能自动断电,并能使保险闸起作用;b.防止过速装置,当提升容器超过最大速度15%时.必须能自动断电,并能使保险闸起作用;c.过负荷和欠电压保护装置;d.当最大提升速度超过3m/s,必须安装速度限制器,保证提升容器到达终端停止位置前的速度不超过2m/s。
如速度限制器为凸轮板时,其旋转角不应小于270º;e.防止闸瓦过度磨损时的报警和自动断电的保护装置;f.缠绕式提升装置,必须设松绳保护并接人安全回路;g.使用箕斗提升时.必须采用定量控制,井口渣台应装设满仓信号,渣仓装满时,能报警或自动断电;5、提升卷扬机必须装设深度指示器、开始减速时能自动示警的警铃及驾驶员不需离座即能操纵的常用闸和保险闸;6、常用闸和保险闸共同使用一套闸瓦时,操作部分必须分开。
钢丝绳计算常用系数
钢丝绳计算常用数据
一、钢丝绳最大许用拉力计算
(1)拉力计算公式:[ F ]≤Σs p*A/K
公式中[ F ]——钢丝绳允许用拉力(KN)
Σs p———钢丝绳破断拉力(KN)
K——钢丝绳的安全系数
A——折减系数
(2)钢丝绳安全系数:
(3)考虑到钢丝绳在承载时各钢丝受力不均匀,绳芯及钢丝绳弯曲,挤压所产生的应力的影响,其理论破断拉力可按下式计算:、
S p=Σs p*A
式中:Σs p为破断拉力总和,A为考虑各种附加因素和受力不均匀的折减系数,
(4)钢丝绳破断拉力
1、6×19钢丝绳破断拉力
2、6×37钢丝绳破断拉力
3、6×61钢丝绳破断拉力
二、钢丝绳报废标准
(1)、钢丝绳直径减少,当直径磨损不超过30%,可允许降低拉力使用,如果超过30%,要进行报废处理。
(2)、钢丝绳经过长期使用后,由于受自然条件和化学腐蚀,当整个钢丝绳外表面受腐蚀的麻面,从外观检查明显时,则该钢丝绳已不能使用。
另一方面,整根钢丝绳纤维芯被挤出,使钢丝绳结构受到破坏时,也
不能继续使用。
(3)、钢丝断丝后的报废标准,见下表:
(4)、如果钢丝绳外表面钢丝有磨损时,报废断丝数应该按上表查出的数值乘以折减系数,折减系数如下表:。
钢丝绳计算方法和公式
钢丝绳拉力计算方法和公式
一、近似破断拉力S破断=500d2
钢丝绳的近似极限工作拉力S极限=S破断/k=500d2/k (N)2
d ------ 钢丝绳直径(mm)
K――安全系数根据用途不同安全系数大小也不同,作揽风绳用时一般为3.5,起重用时一般为4.5,机动起重时一般为5~6,绑扎吊索用一般为6.
例题计算:抗拉强度为1400N/m 2的钢丝绳,直径为6.2 mm,绑扎吊索用。
2 2
S 极限=S 破断/k=500d2/k=500 X 6.22/6=3.2 KN
二、钢丝绳的破断拉力S P=①.S o
S p --------- 钢丝绳的破断拉力(N)
S o——钢丝绳的钢丝破断拉力总和(N)
①——折减系数 6 X 19绳=0.85
6 X 3
7 绳=0.82
6 X 61 绳=0.80
许用拉力〖S〗=S p/n n ------ 安全系数
此种方法关键的问题是要知道组成钢丝绳的每根钢丝的直径,然后根据抗拉强度乘以总面积,求出钢丝绳破断拉力总和。
钢丝绳许用拉力计算用经验公式
钢丝绳许用拉力计算用经验公式:P=*D^2 (吨)说明:P—5倍安全系数下的钢丝绳许用拉力;D—钢丝绳的直径。
按英制单位划为:1英寸=8吩(毫米)。
举例估算:4吩(约毫米)的钢丝绳5倍安全系数下的钢丝绳许用拉力为: P=*4^2=(吨)5吩(约毫米)的钢丝绳5倍安全系数下的钢丝绳许用拉力为: P=*5^2=(吨)6吩(约毫米)的钢丝绳5倍安全系数下的钢丝绳许用拉力为: P=*6^2=(吨)7吩(约毫米)的钢丝绳5倍安全系数下的钢丝绳许用拉力为: P=*7^2=(吨)中文词条名:钢丝绳的允许拉力计算英文词条名:钢丝绳允许拉力按下列公式计算:[F G]=ΑF G/K (14-2)式中[FG]——钢丝绳的允许拉力(KN);F G——钢丝绳的钢丝破断拉力总和(KN);Α——换算系数,按表14-4取用;K——钢丝绳的安全系数,按表14-5取用。
钢丝绳破断拉力换算系数钢丝绳的安全系数[例] 用一根直径24MM,公称抗拉强度为1550N/MM2的6×37钢丝绳作捆绑吊索,求它的允许拉力。
[解] 从表14-3查得F G=从表14-5查得K=8从表14-4查得Α=允许拉力[F G]=ΑF G/K=×8=如果用的是旧钢丝绳,则求得的允许拉力应根据钢丝绳的新旧程度乘以~的系数。
钢丝绳的选用钢丝绳按所受最大工作静拉力计算选用,要满足承载能力和寿命要求。
1.钢丝绳承载能力的计算钢丝绳承载能力的计算有两种方法,可根据具体情况选择其中一种。
(1)公式法(ISO推荐):式中:d--钢丝绳最小直径,mm;S--钢丝绳最大工作静拉力;c--选择系数,mm/;n--安全系数,根据工作机构的工作级别确定;k--钢丝绳捻制折减系数;ω--钢丝绳充满系数;--钢丝的公称抗拉强度,N/mm2。
(2)安全系数法F0≥S n∑F0=k∑S丝式中:F O--所选钢丝绳的破断拉力,N;S--钢丝绳最大工作静拉力;n--安全系数,根据工作机构的工作级别确定(见表6-3和表6-4);k--钢丝绳捻制折减系数;表6-3 工作机构用钢丝绳的安全系数表6-4 其他用途钢丝绳的安全系数注:对于吊运危险物品的起升用钢丝绳一般应选用比设计工作级别高一级别的安全系数2.钢丝绳的寿命钢丝绳的使用寿命总是随着配套使用的滑轮和卷筒的卷绕直径的减小而降低的,所以,必须对影响其寿命的钢丝绳卷绕直径(即按钢丝绳中心计算的滑轮和卷筒的卷绕直径)作出限制,不得低于设计规范规定的值,即:D0min≥hd式中:D0min--按钢丝绳中心计算的滑轮和卷筒允许的最小卷绕直径, mm;d--钢丝绳直径, mm;表6-5滑轮或卷筒的h值注:l 采用不旋转钢丝绳时,应按机构工作级别取高一档的数值。
钢丝绳受力计算知识
钢丝绳受力计算知识1、如何计算钢丝绳的承载力(拉力)
钢丝绳最小破断拉力计算公式:(F
O
计算单位N)
F O = K/• D2• R
O
式中:F
O
- 钢丝绳最小破断拉力
K/- 所用钢丝绳最小破断拉力系数
D- 钢丝绳公称直径(mm)
R
O
- 钢丝绳公称抗拉强度(MPa)
可以简化成下表的计算方式(在实际工作中必要还要除以4----8倍的安全系数才可以)
钢丝绳常规型号破断拉力(承载力)计算公式表:
(表中计算得出单位是KN,除以9.8是把KN换算成吨)
2、钢丝绳重量计算公式表(1Km重量)
3、国家标准
《重要用途钢丝绳》GB 8918—2006
6.3.3.1钢丝的公称抗拉强度应符合表3规定,表中数值是抗拉强度的下限,上限等于下限加上表4规定的允差。
表3 钢丝表面状态及公称抗拉强度
表4 强度允差。
钢丝绳计算办法和公式
二、钢丝绳的破断拉力SP=Φ.s0
SP——钢丝绳的破断拉力(N)
s0——钢丝绳的钢丝破断拉力总和(N)
Φ——折减系数6×19绳=0.85
6×37绳=0.82
6×61绳=0.80
许用拉力〖S〗=SP/nn——安全系数
此种方法关键的问题是要知道组成钢丝绳的每根钢丝的直径,然后根据抗拉强度乘以总面积,求出钢丝绳破断拉力总和。
钢丝绳拉力计算方法和公式
一、近似破断拉力S破断=500d2
钢丝绳的近似极限工作拉力S极限=S破断/k=500d2/k(N)
d2——钢丝绳直径(㎜)
K——安全系数根据用途不同安全系数大小也不同,作揽风绳用时一般为3.5,起重用时一般为4.5,机动起重时一般为5~6,绑扎吊索用一般为6.
例题计算:抗拉强度为1400N/㎜2的钢丝绳,直径为6.2㎜,绑扎吊索用。
钢丝规格
钢丝直径
6×19+1
6×37+1
6×61+1
0.4
起始6.2
起始8.7
起始11
0.5
7.7
11
14
0.6
9.3
13
16.5
0.7
11
15
19.5
0.8
12.5
17.5
ቤተ መጻሕፍቲ ባይዱ22
0.9
14
19.5
25
1.0
15.5
21.5
27.5
1.1
17
24
30.5
1.2
18.5
26
33
1.3
20
28
36
1.4
钢丝绳吊重计算公式
钢丝绳吊重计算公式估算公式第一步,钢丝绳的破断拉力=50*钢丝绳直径*钢丝绳直径第二步,钢丝绳的许用拉力=钢丝绳的破断拉力/安全系数这个钢丝绳的许用拉力就是所谓的钢丝绳的载重量。
为了更直观的表达,举例说明一根直径18mm的钢丝绳能吊多重呢?我们代入公式钢丝绳的破断拉力=50*钢丝绳直径*钢丝绳直径=50*18*18=16200 kg钢丝绳的许用拉力=钢丝绳的破断拉力/安全系数=16200/6=2700kg注:用于吊装安全系数不得小于6,我们就取6了也就是直径18mm的钢丝绳能吊2.7吨。
计算钢丝绳的重量有一个公式:KD2/100。
K的代表钢丝绳的重量系数,D代表钢丝绳的直径,6*19点接触类麻芯钢丝绳的重量系数为0.351,钢芯的为0.4;6*37点接触类钢丝绳麻芯的重量系数为0.346,钢芯为0.4,例如:6*37+FC-15的重量为:0.346×15×15/100=0.78,也就是说15的钢丝绳一米大概0.779kg,1000米大概779kg。
6*37+iwr-24的重量为:0.4×24×24/100=2.304,也就是说24钢芯的钢丝绳一米大概重2.304kg,一千米大概2.3吨。
计算钢丝绳的最小破断拉力也有一公式:KD2×钢丝绳的抗拉强度/1000/10。
K代表钢丝绳的最小破段拉力系数,D代表钢丝绳的直径,抗拉强度就是1670,1770或1870MPA等, 例如6*19点接触类麻芯钢丝绳的最小破断拉力系数为0.307,钢芯的为0.332;6*37点接触类钢丝绳麻芯的最小破断拉力系数为0.295,钢芯为0.319,例如:6*37+FC-15抗拉强度为1670,的最小破断拉力为:0.295×15×15×1670/1000/10=11.08.也就是说6*37+FC-15抗拉强度为1670的绳子最小破断拉力为11.08吨,按照矿用安全规定,吊物要用6倍的安全系数,也就是说15的钢丝绳允许吊物的重量为:11.08/6=1.85吨,但是一般使用时,认为6倍系数有些浪费,一般用4倍的安全系数,也就是11.08/4=2.77吨。
钢丝绳计算
钢丝绳的许用拉力计算本工程深圳机场/异形吊挂灯箱3600x800x120mm ,安装方式采用2G 根2.5mm 2钢丝绳吊装,产品单重为75KG 。
单根受力约为G=75X10/2=375N钢丝绳最小破断拉力:由理论计算获得的钢丝绳的破断拉力。
计算公式:F=k/*D2* R0/1000 F ——钢丝绳最小破断拉力(kN )R0——钢丝绳中钢丝公称抗拉强度(N/mm2) 按表1取用 D ——钢丝绳公称直径(mm )k/—钢丝绳中最小破断拉力系数 按表2取用 钢丝绳允许拉力按下列公式计算: F G =ΑF G /K式中 [FG]——钢丝绳的允许拉力(KN ); F G ——钢丝绳的钢丝破断拉力总和(KN ); Α——换算系数,按表3取用;K ——钢丝绳的安全系数,按表4取用。
表1 钢丝绳结构:6×19S+FC 6×19S+IWR 6×l9W ±FC 6×19W+IWR 力学性能钢丝绳公称直径钢丝绳近似质量钢丝绳公称抗拉强度/MPa14701570167017701870钢丝绳最小破断拉力d 允许 偏差 天然纤维芯钢丝绳 合成纤维芯钢丝绳 钢芯 钢丝绳 纤维芯钢丝绳 钢芯钢丝绳 纤维芯钢丝绳 钢芯钢丝绳 纤维芯钢丝绳 钢芯 钢丝绳 纤维芯钢丝绳 钢芯 钢丝绳 纤维芯 钢丝绳钢芯 钢丝绳(%) kg /lOOm KN 678 9 lO+6O 13.30 18.10 23.60 29.90. 36 9013.00 17.60 23.00 29.10 36.0014.60 19.90 25.90 32.80 40.5017.40 23.70 31.00 39.20 48.5018.80 25.60 33 40 42.30 52.3018.60 25.30 33.10 41.90 51.8020.10 27.30 35.70 45.20 55.8019.80. 27.00 35.20 44 60 55.1021.40 29.10 38.00 48.10 59.4021.00 28.60 37.30 47.30 58.4022.60 30.80 40.30 51.00 63.0022.20. 30 20 39.40 49.90 61.7023.90 32.60 42.60 53.90 66.50表2 钢丝绳重量系数和最小破断拉力系数组类别钢丝绳重量系数Kn12K K p12K K 最小破断拉力系数'K12K K ''别天然纤维芯钢丝绳 合成纤维芯钢丝绳钢芯 钢丝绳纤维芯 钢丝绳钢芯 钢丝绳n 1Kp 1K2Kkg/100·mm 21K '2K '1 6×7 0.351 0.344 0.387 0.332 0.359 1.08 2 6×19 0.380 0.371 0.418 1.10 1.13 0.330 0.356 1.08 3 6×37表3 钢丝绳破断拉力换算系数钢丝绳结构换算系数 6×19 0.85 6×370.82 6×61 0.80表4 钢丝绳的安全系数应 用 场 合建 议 的 安 全 系 数静态张拉钢丝绳和钢绞线 3-4 小型悬索桥的主缆绳 3-3.5 小型悬索桥的悬挂钢丝绳 3.5-4 架空索道承载绳 3-4 架空索道牵引绳 5-6 起重机等5-5.5 抓斗吊机上的控制钢绳 4-5 挖掘机5 水平牵引,连续牵引车 4-5 矿井提升,竖井和斜井 最小5 工业提升最小6 桥式,门式,塔式,桅杆式吊车 最小6 电梯 载人 最小12 载物 最小10 热金属吊车最小8 不旋转钢丝绳,18×7 类 最小10最小破坏拉力:F=k/*D2* R0/1000=0.330*2.5*2.5*1470/1000=3.03KN允许拉力:F G=ΑF/K=0.82* 3.03/4=0.621KN=621N>375N(满足)。
钢丝绳吊重计算公式
钢丝绳吊重计算公式第一步,钢丝绳的破断拉力=50*钢丝绳直径*钢丝绳直径第二步,钢丝绳的许用拉力=钢丝绳的破断拉力/安全系数这个钢丝绳的许用拉力就是所谓的钢丝绳的载重量。
为了更直观的表达,举例说明一根直径18mm的钢丝绳能吊多重呢?我们代入公式钢丝绳的破断拉力=50*钢丝绳直径*钢丝绳直径=50*18*18=16200 kg钢丝绳的许用拉力=钢丝绳的破断拉力/安全系数=16200/6=2700kg注:用于吊装安全系数不得小于6,我们就取6了也就是直径18mm的钢丝绳能吊2.7吨。
第一步,钢丝绳的破断拉力=50*钢丝绳直径*钢丝绳直径第二步,钢丝绳的许用拉力=钢丝绳的破断拉力/安全系数这个钢丝绳的许用拉力就是所谓的钢丝绳的载重量。
为了更直观的表达,举例说明一根直径18mm的钢丝绳能吊多重呢?我们代入公式钢丝绳的破断拉力=50*钢丝绳直径*钢丝绳直径=50*18*18=16200 kg钢丝绳的许用拉力=钢丝绳的破断拉力/安全系数=16200/6=2700kg注:用于吊装安全系数不得小于6,我们就取6了也就是直径18mm的钢丝绳能吊2.7吨。
近日,吊友在吊管桩,用16的钢丝绳对折吊着往孔里放,吊起来有11吨重了,心里有点发毛,便在网络询问吊友16的钢丝绳到底能吊多重,各路大神众说纷纭,有说3吨的,有说7吨的,有说5吨,看热闹的不怕事大!那16的钢丝绳到底能吊几吨?对于钢丝绳吊重,其实有一个简便的估算公式,掌握这个公式,两步用不了1分钟就可以计算出来。
计算之前,我们先来明确几个定义,钢丝绳的破断拉力就是拉断钢丝绳所用的力,钢丝绳的许用拉力就是在安全吊装、符合规范的要求下钢丝绳能吊装的力。
先将他们间的逻辑关系及公式列出来:。
