西门子6RA70直调参数设置

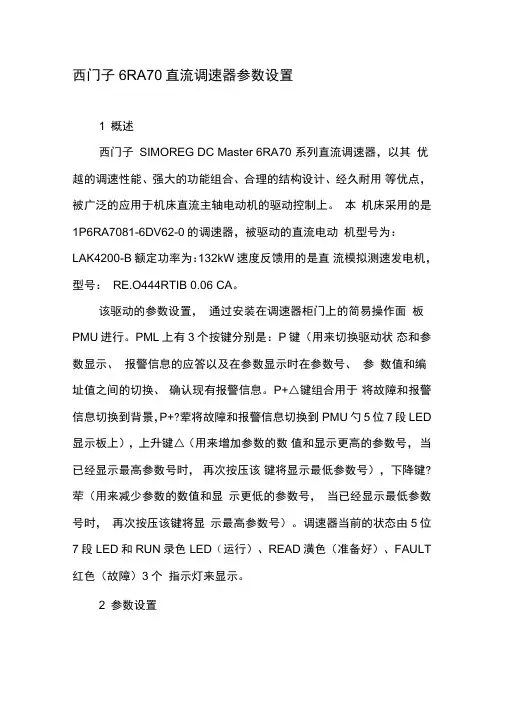

西门子6RA70直流调速器参数设置
西门子6RA70直流调速器参数设置1 概述西门子SIMOREG DC Master 6RA70 系列直流调速器，以其优越的调速性能、强大的功能组合、合理的结构设计、经久耐用等优点，被广泛的应用于机床直流主轴电动机的驱动控制上。
本机床采用的是1P6RA7081-6DV62-0的调速器，被驱动的直流电动机型号为：LAK4200-B额定功率为：132kW 速度反馈用的是直流模拟测速发电机，型号：RE.O444RTIB 0.06 CA。
该驱动的参数设置，通过安装在调速器柜门上的简易操作面板PMU进行。
PML上有3个按键分别是：P键（用来切换驱动状态和参数显示、报警信息的应答以及在参数显示时在参数号、参数值和编址值之间的切换、确认现有报警信息。
P+△键组合用于将故障和报警信息切换到背景，P+?荤将故障和报警信息切换到PMU勺5位7段LED 显示板上），上升键△（用来增加参数的数值和显示更高的参数号，当已经显示最高参数号时，再次按压该键将显示最低参数号），下降键?荦（用来减少参数的数值和显示更低的参数号，当已经显示最低参数号时，再次按压该键将显示最高参数号）。
调速器当前的状态由5位7段LED和RUN录色LED（运行）、READ潢色（准备好）、FAULT 红色（故障）3个指示灯来显示。
2 参数设置2.1通过简易操作面板PMU勺参数设置步骤参数化是通过操作面板更改参数值，从而激活调速器的相关功能或者显示测量值勺过程。
调速器勺基本参数分为：可调参数P,只读参数r，和内部参数n, U。
参数设置只涉及到可调参数P。
参数类型共有三种：（1 ）显示参数。
例如：电枢实际电流，电流调节器给定值与实际偏差等等。
显示勺参数为只读值，不能修改。
（2）设定参数：既作为显示量，又作为修改量。
例如：电动机勺额定电枢电压，电动机勺热过载时间常数，以及速度调节器勺积分时间等等。
（3）编址参数：既可以作为显示量，又可以作为改变赋值给同一参数编号勺几个参数值勺量。
6RA70调试
.................→『[变频器]西门子6RA70调试说明』1、恢复出厂设置P051=21，完成标志为P051=40。
2、P50=1 语言选为英语3、P927=tgtgtg3 （通过PMU和通讯板可以修改参数）4、P051=40 可以修改参数，P051=0 参数不能修改5、P052=3 显示所有参数6、P078.01 电枢回路供电电压VP078.02 励磁回路供电电压V7、P100 电机电枢额定电流A8、P101 电机电枢额定电压V9、P102 电机励磁额定电流A10、P082 =2 励磁运行模式11、P067=1 （负载类别，连续性负载）12、P659=16 （硬急停，来自端子39），13、P490=4 （PTC热敏电阻，阻值1330Ω）14、P303 上升时间P304下降时间（r315.01, r315.02显示）15、输出端子P771=100（P771为DO1，B0100=1为合闸准备好）P772=12 （合闸按钮按下，冷却风机启动）U619=12 （U619继电器输出端子109/110 功能意义）16、先不带编码器运行P083=3P115=100%17、设置P140=2，P141=1024 （可以观察编码器反馈）18、P918 设置为DP网地址一、以上设置完成后，就可以通过带有CP5512的PC机进行启动了。
1. 安装CP5512卡并连接到传动DP网，打开STEP7，Options -> Se t PG/PC Interface…，选择CP5512(PROFIBUS)，单击“Properties…”，在“PG/PC 是总线上的唯一主站”前打勾，然后确定。
单击”Diagnostics…”，单击测试，显示OK后再单击“读取”，看需要访问的站地址号是否有显示，如不正确再检查DP网接线和传动站地址设置；2. 在STEP7上新建一个项目，在项目下Insert New Object -> Drive，填入传动的名字，在Device栏选择CUVC，然后填入需要访问的传动装置DP站地址，点击OK就可以了。
6ra70调试
一、 适用范围：
本调试规范适用于由德国SIEMENS(西门子)公司全数字控制器6RA70系列的产品组成的各种控制设备的检验与调试。调试中依照本规范进行，并参照西门子公司的技术资料及设备控制原理图。
二、 外观检查：
1、查柜体、控制屏、操作台箱有无磕碰、掉漆等，如有损坏应查明原因，并据此检查内部有无损伤，及时处理。
４、 调试中要注意人身安全及设备安全，接触裸露的端子和导线时一定确认无电后方可进行。
５、 调试中若有异常立刻断电检查，找出原因后再继续调试。
附：调试注意事项
１、 调试中使用的技术资料有：《6RA70系列使用说明书》；设备中的电气原理图及使用说明书；其他特殊电器件、单元使用说明书。
２、 调试中禁止带电插拔调速器中的电缆插头。
３、 调试前仔细阅读设备电气原理图及说明书，搞清原理，并制定专项调试大纲，真正做到心中有数。
? 设置在模拟量输出2的输出值的源（端子16/17）：将P755设为116（电流输出）。
? 设置在模拟量输出2信号接入的方式（端子16/17）：将P756设为1(接入信号的绝对值)。
? 在开关量输出1的输出值的源（端子46）：将P771设为107(驱动器正常)。
5、 若用测速电机反馈，则P83=1（测速机反馈）。当选用110V/2000r测速机,电机最高转速为1500r/min, P741=82.5.若非上述配置，可依下面公式计算：
P741=测速机电压值X主电机最高转速/测速机转速值，如110X1500/2000=82.5
微调P741的值，直到转速表与实际转速一致为止。
速度环优化：将P51=26,按一下P键，调速器为等待优化状态，再按下挤出机启动按钮，调速器自动优化，优化完毕自动保存参数。

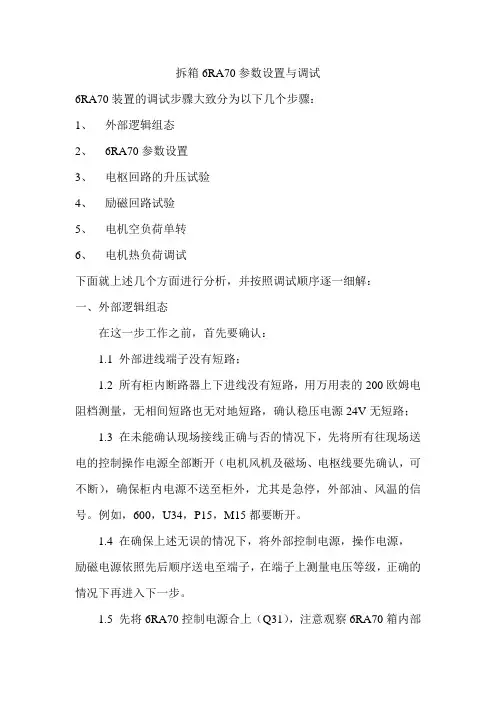

西门子6RA70直流调速步骤
拆箱6RA70参数设置与调试6RA70装置的调试步骤大致分为以下几个步骤：1、外部逻辑组态2、6RA70参数设置3、电枢回路的升压试验4、励磁回路试验5、电机空负荷单转6、电机热负荷调试下面就上述几个方面进行分析，并按照调试顺序逐一细解：一、外部逻辑组态在这一步工作之前，首先要确认：1.1 外部进线端子没有短路；1.2 所有柜内断路器上下进线没有短路，用万用表的200欧姆电阻档测量，无相间短路也无对地短路，确认稳压电源24V无短路；1.3 在未能确认现场接线正确与否的情况下，先将所有往现场送电的控制操作电源全部断开（电机风机及磁场、电枢线要先确认，可不断），确保柜内电源不送至柜外，尤其是急停，外部油、风温的信号。
例如，600，U34，P15，M15都要断开。
1.4 在确保上述无误的情况下，将外部控制电源，操作电源，励磁电源依照先后顺序送电至端子，在端子上测量电压等级，正确的情况下再进入下一步。
1.5 先将6RA70控制电源合上（Q31），注意观察6RA70箱内部有无冒烟，打火及异常糊味，同时将6RA70的P参数找到P051，调整P051＝21，按P键使6RA70的参数全部恢复至出厂设置。
这一步在任何场合或传新的参数时都必须执行，以防止个别参数被修改，下传的参数不能覆盖原有参数。
1.6 将Q32脉冲功放电源（DC24V）合上，将Q33（DC24V信号电源）合上，用万用表测量稳压电源的DC24V是否正确，注意：万用表笔测量的量程及表笔插孔位置，以及+、－表笔的顺序。
在这一步中，要注意观察S7-200的电源指示灯是否已经点亮，而且是变绿色，当变为黄色时，将S7-200的控制盒（小盖板）打开，将开关拨至RUN状态，S7-200的运行指示灯就变为绿色了。
1.7 将Q35合上，柜内风机运行，用很薄的软纸试一下风机的运行方向，柜内风机应该是往柜内排风，因此将纸放置于散热风孔处应该是往里吸的。
如果风向反了，将风机开关（Q35）的出线电源A、B相（U35、V35）调换位置，再次试验风向。
西门子6RA70直流调速步骤
拆箱6RA70参数设置与调试6RA70装置的调试步骤大致分为以下几个步骤：1、外部逻辑组态2、6RA70参数设置3、电枢回路的升压试验4、励磁回路试验5、电机空负荷单转6、电机热负荷调试下面就上述几个方面进行分析，并按照调试顺序逐一细解：一、外部逻辑组态在这一步工作之前，首先要确认：1.1 外部进线端子没有短路；1.2 所有柜内断路器上下进线没有短路，用万用表的200欧姆电阻档测量，无相间短路也无对地短路，确认稳压电源24V无短路；1.3 在未能确认现场接线正确与否的情况下，先将所有往现场送电的控制操作电源全部断开（电机风机及磁场、电枢线要先确认，可不断），确保柜内电源不送至柜外，尤其是急停，外部油、风温的信号。
例如，600，U34，P15，M15都要断开。
1.4 在确保上述无误的情况下，将外部控制电源，操作电源，励磁电源依照先后顺序送电至端子，在端子上测量电压等级，正确的情况下再进入下一步。
1.5 先将6RA70控制电源合上（Q31），注意观察6RA70箱内部有无冒烟，打火及异常糊味，同时将6RA70的P参数找到P051，调整P051＝21，按P键使6RA70的参数全部恢复至出厂设置。
这一步在任何场合或传新的参数时都必须执行，以防止个别参数被修改，下传的参数不能覆盖原有参数。
1.6 将Q32脉冲功放电源（DC24V）合上，将Q33（DC24V信号电源）合上，用万用表测量稳压电源的DC24V是否正确，注意：万用表笔测量的量程及表笔插孔位置，以及+、－表笔的顺序。
在这一步中，要注意观察S7-200的电源指示灯是否已经点亮，而且是变绿色，当变为黄色时，将S7-200的控制盒（小盖板）打开，将开关拨至RUN状态，S7-200的运行指示灯就变为绿色了。
1.7 将Q35合上，柜内风机运行，用很薄的软纸试一下风机的运行方向，柜内风机应该是往柜内排风，因此将纸放置于散热风孔处应该是往里吸的。
如果风向反了，将风机开关（Q35）的出线电源A、B相（U35、V35）调换位置，再次试验风向。

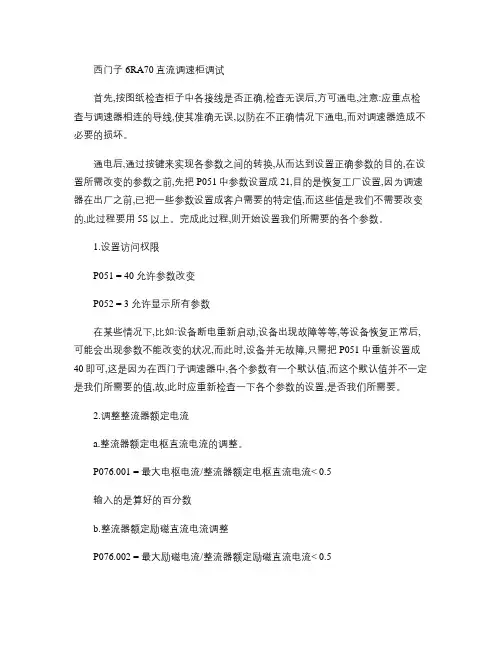

西门子6RA70直流调速柜调试.
西门子6RA70直流调速柜调试首先,按图纸检查柜子中各接线是否正确,检查无误后,方可通电,注意:应重点检查与调速器相连的导线,使其准确无误,以防在不正确情况下通电,而对调速器造成不必要的损坏。
通电后,通过按键来实现各参数之间的转换,从而达到设置正确参数的目的,在设置所需改变的参数之前,先把P051中参数设置成21,目的是恢复工厂设置,因为调速器在出厂之前,已把一些参数设置成客户需要的特定值,而这些值是我们不需要改变的,此过程要用5S以上。
完成此过程,则开始设置我们所需要的各个参数。
1.设置访问权限P051 = 40 允许参数改变P052 = 3 允许显示所有参数在某些情况下,比如:设备断电重新启动,设备出现故障等等,等设备恢复正常后,可能会出现参数不能改变的状况,而此时,设备并无故障,只需把P051中重新设置成40即可,这是因为在西门子调速器中,各个参数有一个默认值,而这个默认值并不一定是我们所需要的值,故,此时应重新检查一下各个参数的设置,是否我们所需要。
2.调整整流器额定电流a.整流器额定电枢直流电流的调整。
P076.001 = 最大电枢电流/整流器额定电枢直流电流< 0.5输入的是算好的百分数b.整流器额定励磁直流电流调整P076.002 = 最大励磁电流/整流器额定励磁直流电流< 0.5输入的是算好的百分数3.调整实际整流器供电电压a.电枢回路供电电压(VP078.001 = 400=r071b.励磁回路供电电压(VP078.002 = 400=r0744.输入电动机参数下列各项参数必须按电动机铭牌写入P100.001 =xA 电枢额定电流P101.001 = xV 电枢额定电压P102.001 = xA 励磁额定电流P103.001 = xA 电机最小励磁电流,其选择范围:P103〈0.5P102 目的是为了执行对于励磁减弱的优化运行P104.001 = x r/min 额定转速n1P105.001 = xA 从P104到P108必须一起使用(等于P100的值P106.001 = x r/minP107.001 = xAP108.001 = x r/min 最大运行速度(如果有弱磁,输入弱磁后最高速度=P741所对应的速度P109 = 15.实际速度检测数据在公司调试,因不用测速电机,故我们选择EMF控制回路,而到用户现场后,则选用模拟测速方式。
6RA70参数
全数字直流调速产品调试规范
3、参数设置
这部分的设置在直流调速器的菜单中完成:
基本设置顺序如下:
●P051设为40（参数使能）
●P082设为1
●P083设为2（编码器反馈）P140=1，P141=1000，P142=0，P143=1500
●P100=电枢电流,P101=电枢电压,P102=励磁电流
●P665设为16。
●P703设为1(接入信号的绝对值).
●P750设为166(转速输出)
●P751设为1(接入信号的绝对值)
●P755设为116(电流输出)
●P756设为1(接入信号的绝对值)
●P771设为107(驱动器正常)。
●注:参数设置完成后,将使参能数设回为0,切换为运行状态,再进行启动电机
的操作.
4、通电调试
P753=10X挤出机额定转速/转速表满刻度值，
P758=10X直流调速器额定值/电流表满刻度值
电流环优化：将P51=25，按一下P键，调速器为等待优化状态，
再按下挤出机启动按钮，调速器自动优化，优化完毕自动保存参
数。
速度环优化：将P51=26，按一下P键，调速器为等待优化状态，
再按下挤出机启动按钮，调速器自动优化，优化完毕自动保存参
数。
1。
6RA70参数设定说明
6RA70参数设定说明P82(励磁运行模式) 0＝无励磁；1＝内部励磁；2＝具有停机励磁；3＝励磁持续有效；……P83(速度实际值选择) 0＝未选；1＝测速机；2＝编码器；3＝EMF；4＝自由连接。
P115(在无测速机运行中，最大速度时的EMF) 1.00 ~ 140.00[%的P078.001]P741(主实际值规格化) 额定转速下测速机输出电压(常用测速机83V)P100 电枢额定电流(A)P101 电枢额定电压(V)P102 额定励磁电流(A)P114（电动机热时间常数min）P665(复位信号源) 16P703(主给定接入方式) 0=带符号信号；1=信号的绝对值；2=带符号且取反；3=绝对值且取反。
P743(主实际值接入方式) 0=带符号信号；1=信号的绝对值；2=带符号且取反；3=绝对值且取反。
P750(模拟量输出1的源) 166（选择的速度实际值（绝对值））P751(模拟输出1接入方式) 0=带符号信号；1=信号的绝对值；2=带符号且取反；3=绝对值且取反。
P752(模拟输出1滤波时间ms) 0~10000P753(模拟输出1的规格化V) -200.00~199.99P754(模拟输出1的偏置V) -10.00~10.00P755(模拟量输出2的源) 116（内部实际电流的绝对值（电枢））P756(模拟输出2接入方式) 0=带符号信号；1=信号的绝对值；2=带符号且取反；3=绝对值且取反。
P757(模拟输出2滤波时间ms) 0~10000P758(模拟输出2的规格化V) -200.00~199.99P759(模拟输出2的偏置V) -10.00~10.00P771(开关量输出1的源) 107P78.001(电枢回路供电电压，单位: 伏) i001: 10 ~ r071（整流器额定电源电压(电枢)）P78.002(励磁回路供电电压，单位: 伏) i002: 10 ~ r074（整流器额定电源电压(励磁)）使用脉冲编码器P140(选择脉冲编码器类型)0 无编码器或“用脉冲编码器检测速度”功能未选用。
西门子6RA70参数设置ppt课件
(2)整流器额定励磁直流电流 必须通过设置参数 P076.002 (百分数)来调整，如果:
ppt课件
8
中国石油
3调整实际整流器供电电压
P078.001 . . . 电枢回路供电电压(单位: 伏) P078.002 . . . 励磁回路供电电压(单位: 伏)
ppt课件
10
中国石油
5 实际速度检测数据
(1)使用模拟测速机 P083 = 1: 速度实际值由“主实际值”通道(K0013)提 供，
(端子: XT.103，XT.104) (2)无测速机运行(EMF 控制) P083 = 3: 速度实际值信号由“EMF 实际值”通道 (K0287)
提供，但用P115 计值。 P115 最高速度时的EMF (3)自由连接实际值 P083 = 4: 由P609 定义实际值的输入。 P609 p连pt课接件到速度调节器实际值的连 11
中国石油
5 实际速度检测数据
(4)P083 = 2: 速度实际值由脉冲编码器提供(K0040) P140 选择脉冲编码器类型 0 无编码器或“用脉冲编码器
检测速度” 功能未选用。
1 脉冲编码器类型1 2 脉冲编码器类型1a 3 脉冲编码器类型2 4 脉冲编码器类型3
ppt课件
12
中国石油
6 励磁数据
4 输入电动机数据
在下列参数中，电动机数据必须按电动机铭牌的规 定写入。 P100 . . . 电枢额定电流(A) P101 . . . 电枢额定电压(V) P102 . . . 励磁额定电流(A)
ppt课件
9
中国石油
西门子直流调速器6RA70直流装置的调试步骤
6RA70直流装置的调试步骤一. 送电前检查装置和电机辅助电源系统送电检查接地线和辅助电源零线检查电机绝缘检查和编码器安装检查电机电枢绕组和励磁绕组对地绝缘和电阻检查检查装置风机和柜顶风机电源和转向检查电机风机电源和转向装置电源和控制电源检查编码器电源和信号线检查二. 基本参数设定(计算机或PMU单元完成) 1.系统设定值复位及偏差调整用PMU执行功能P051= 21，调用缺省的工厂设置参数构成基本参数文件用P052=0显示那些与初始工厂设置不同的参数。
合上装置控制电源和操作控制电源执行P051=21，偏差调整(P 051=22)同时进行，参数P825.02被设置。
2.整流装置参数设定P067=1-5 选择负载过负荷周期，见手册，当本参数大于1时，整流器额定直流电流R072.01将变为所选周期内的基本负载值，P075参数必须设定为1或2。
一般情况下，装置的计算的晶闸管温升包容上述过载周期P075=0 不允许装置过载，装置最大输出电流被限制在额定直流电流R07 2.01 =1 电枢电流最大值被限制在P077*1.8*整流器额定直流电流R072.01，当计算的晶闸管温升超过允许值时，报警A039激活，电枢电流给定自动自动减小到整流器额定电流R0 72.01。
=2 整流器电枢电流最大值被限制在P077*1.8*整流器额定直流电流R072.01当计算的晶闸管温升超过允许值时故障F039被激活。
本参数根据电机额定参数值和使用工况从保护装置过载的角度出发进行设置，本参数与P067共同作用，对装置的过负荷周期进行设定。
P078.01= 630V主回路进线交流电压作为判断电压故障的基准值P078.02= 380V，励磁进线电压作为欠压或过压的判断门槛电压，相关参数见P351，P352，P361 -P364. 3.电机参数设定P100(F)= 额定电动机电枢电流(A) P101(F)=额定电动机电枢电压(V) P102(F)= 额定电动机励磁电流(A) P103(F)=最小电机励磁电流(A)必须小于P102的50%.在弱磁调速场合一般设定到防止失磁的数值. P110电枢回路电阻，P111电枢回路电感，P112励磁回路电阻：在优化过程自动设定。
6RA70简单参数
直流调速装置参数设定 6RA70一、参数复位到工厂设置：P051=21二、系统设置：P051=40 参数值访问权限最高P052=3 显示所有使用的参数=80 电枢降容使用=50 励磁降容使用=400V 电枢额定输入电压=400V 励磁额定输入电压P100=12.3A 电机额定电枢电流P101=440V 电机额定电枢电压P102=2.1A 电机额定励磁电流P083=3 速度实际值由“实际EMF”通道提供，但是由P115 加权(无测速机运行)P082=2 励磁自动接入P081=0 无弱磁运行=60 整流器固定限幅P171=200 转矩方向I 的系统电流限幅P172=-200 转矩方向II 的系统电流限幅P180=300 正转矩限幅1P181=-300 负转矩限幅1P303=4S 加速时间P304=3S 减速时间最优化运行：P051=25 电枢和励磁的预控制和电流调节器的优化运行P051=26 速度调节器的优化运行优化注意事项:1、在探尺电机安装好之后，抱闸处于闭合状态，保证电机不会旋转，先进行电流调节器的优化运行，改参数P051=25，按下P键确认之后,调速器转换到运行状态几秒钟，然后进入状态或并且等待“合闸”和“运行使能”输入，这个时候按下低压柜上面板上的合闸按钮，然后再按下机旁箱（也可能是操作台）上面的提尺或放尺按钮，这段时间最长不超过30秒，调速器在得到“合闸”和“运行使能”命令后，PMU上的运行状态显示的十位闪烁，表示正在执行优化，优化过程大约20-40秒。
2、P051=26是速度调节器的优化运行，这个过程电机会进行旋转，时间很短，只有2-5秒钟，步骤与第一步相同。
可采取以下办法，将电机抱闸完全打开，将钢丝绳完全松开，这样电机处于自由状态，探尺重锤的重力加在电机上，因为无法确定优化时电机转向，这样做可以不用考虑电机如何旋转。
如果不具备这些条件，本步骤可以省略。
3、数字输入端子定义(参考图纸):X171：37：合闸(设备默认)X171：38：运行使能(设备默认)三、参数设定：=K0401 提尺力矩限幅源=K0402 放尺力矩限幅源=B0010切换力矩限幅的源（B0010放尺端子）P401=40 提尺力矩限幅实际值P402=10 放尺力矩限幅实际值=K0230 力矩限幅的源P403=40 力矩给定实际值=K0001 选择力矩给定源=K0403 力矩给定源数字输出端子：X171：46,47： P771=B0106 开关量输出１的输出值的源故障X171：48,54： P772=B0104 开关量输出２的输出值的源运行注意：调速器在运行时有可能会有报警信息，如A301和A305，不用理会。
6RA70调试
6RA70快速调试
西门子6RA70直流调速器在一般场合应用快速调试方法：1：P051=21将参数首先恢复至出厂值；
2：P051=40参数可以改变；
3：P100=电枢额定电流（电机铭牌）；
4：P101=电枢额定电压（电机铭牌）；
5：P102=励磁额定电流（电机铭牌）；
6：P104=速度（电机铭牌）；
7:P82=1励磁接入方式；
8：P083=3电枢电压反馈；
9：P051=25启动调速器电流自动优化；
10：P051=26启动调速器速度自动优化。
11:P051=0参数不可改变。
调试完毕。
如需弱磁运行请再设定以下参数：
1:P51=40参数可以改变；
2：P83=1测试机反馈；
3；P741=最高转速时测试机电压；
4：P51=27启动调速器（优化时去除负载）弱磁自动优化。
5:P81=1
6：P51=0参数不可改变。
调试完毕。
红色部分为弱磁所需设定参数LYL2015.04.10.。
西门子6ra70调试步骤
西门子(SIEMENS)6ra70参数设定调试(Ⅰ)一. 检查装置和电机 :略二. 基本参数设定(计算机或PMU单元完成)1.系统设定值复位及偏差调整用PMU执行功能P051= 21，调用缺省的工厂设置参数构成基本参数文件,用P052=0显示那些与初始工厂设置不同的参数。
合上装置控制电源和操作控制电源执行P051=21，偏差调整(P051=22) 同时进行，参数P825.02被设置。
2.整流装置参数设定P067=1-5 选择负载过负荷周期，见手册，当本参数大于1时，整流器额定直流电流R072.01将变为所选周期内的基本负载值，P075参数必须设定为1或2。
一般情况下，装置的计算的晶闸管温升包容上述过载周期P075=0 不允许装置过载，装置最大输出电流被限制在额定直流电流R072.01=1 电枢电流最大值被限制在P077*1.8*整流器额定直流电流R072.01，当计算的晶闸管温升超过允许值时，报警A039激活，电枢电流给定自动自动减小到整流器额定电流R072.01。
=2 整流器电枢电流最大值被限制在P077*1.8*整流器额定直流电流R072.01,当计算的晶闸管温升超过允许值时,故障F039被激活。
