信号机点灯电路 ppt课件
铁路信号课件信号机点灯电路课件
HBⅡ1—HDZJ—HD—HBⅡ2 检查LXJ↓→DJ ↑ →点红灯
2、 开放通过信号 L
XJZ220—RD1—DJ5-6—LXJ42—ZXJ82—TXJ22— LBⅠ1-Ⅰ2—LXJ62—RD2—XJF220 检查LXJ↑、TXJ↑、ZXJ↑→DJ↑→点绿灯
5、开放通过前一车场至下一车场停车 LU 检查LXJF↑、ZXJ↑、LUXJ↑、 TXJ↓→2DJ↑→点2黄 检查LXJ↑、ZXJ↑、LUXJ↑、TXJ↓、 2DJ↑→1DJ↑→点绿
6、 开放引导信号 HB
XJZ220—RD3—2DJ5-6—LXJF73—YXJ72—YBBⅠ1Ⅰ2—YXJ62—LXJ63—RD2—XJF220 检查LXJF↓、YXJ↑→2DJ↑→点白灯
3、 正线接车 U
XJZ220—RD1—DJ5-6—LXJ42—ZXJ82—TXJ23— LUXJ23—UBⅠ1-Ⅰ2—LXJ62—RD2—XJF220 检 查 LXJ↑ 、 ZXJ↑ 、 TXJ↓ 、 LUXJ↓→DJ↑→点黄灯
4、 开放站线接车信号 双U
XJZ220—RD3—2DJ5-6—LXJF72—ZXJ73—TXJ13— 2UBⅠ1-Ⅰ2—LXJ62—RD2—XJF220 检查LXJF↑、ZXJ↓、TXJ↓→2DJ↑→点2黄
XJZ220—RD1—DJ5-6—LXJ42—ZXJ83—2DJ22— LUXJ23—1UⅠ1-Ⅰ2—LXJ62—RD2—XJF220 检查LXJ↑、ZXJ↓、2DJ↑→1DJ↑→点1黄
（若2黄未能正常开放，1黄就不能开放。 1DJ↓→信号关闭）
SUCCESS
THANK YOU
2019/9/15
信号机点灯电路
作用
用来控制信号机的各种信号显示
在室外
每架信号机设有信号灯泡、信号变压 器和灯丝转换继电器
组成
在室内
设有灯丝继电器及有关继电器节点的 控制条件。
进站信号机点灯电路
U、L和设有五个 灯位从上到下顺序为： U、L、H、2U、YB
H和 H YB能 同时 亮灯
U和2U能同 时亮灯
点灯电路设有几个灯丝继电器，各灯丝继电器的作用？
点灯 电 路设 有 DJ和 2DJ两 个灯 丝继 电器。
其中 DJ是 用来监 督红灯、 绿灯和 一黄灯 的电灯 情况；
2DJ是 用来监 督二黄 灯和白 灯 的点灯 情况。
情境2：信号机点灯电路
LXJ↓→点红灯
（DJ↑检查红灯丝完好）
板书电路
2.正线通过 LXJ↑→ ZXJ↑→ 点绿灯 TXJ↑→ 板书电路 3.正线接车 LXJ↑ → ZXJ↑ → 点黄灯 TXJ↓ → LUXJ↑→
（DJ↑检查绿灯丝完好）
（DJ↑检查黄灯丝完好） 板书电路
4.站线接车
LXJF↑ →
ZXJ↓ → 点2黄灯 （2DJ↑检查2黄灯丝完好）
情境2 信号机点灯电路
作用：控制信号机灯光显示，指挥行车。
要求：
1.信号机点灯电路断线，信号机灭灯；
2.允许灯光灭灯要使信号显示降级（自动改点红灯）；
3.进站和正线出站信号机禁止灯光灭灯时，允许信号不能
开放；
4.采用混线防护措施：
5.采用双灯丝灯泡（12V,25W或15W）。
一、进站信号机点灯电路
1.平时进站信号机显示红色灯光
DSDL又鸣响 车站值班员拉出DSA→DSDL停响 确定那架信号机主丝断丝的方法： （1）若信号关闭状态：那架信号机开放时停止报警，即 说明该信号机的禁止灯主丝断。 （2）若信号开放状态：取消进路，那架信号机关闭时停 止报警，即说明该信号机的允许灯主丝断。
TXJ↓ →
板书电路
LXJ↑ →
ZXJ↓ → 点1黄灯 （DJ↑检查1黄灯丝完好）
2DJ↑场
LXJF↑→
ZXJ↑→ 点2黄灯 （2DJ↑检查2黄灯丝完好）
LUXJ↑→
板书电路
TXJ↓→
LXJ↑ →
ZXJ↑ →
TXJ↓ → 点绿灯 （DJ↑检查绿灯丝完好）
LUXJ↑ →
板书电路
2DJ↑ →
6.开放引导信号
ZXJ↓→点红灯（DJ↑） LXJF↓→ 点白灯（2DJ↑）
信号点灯电路

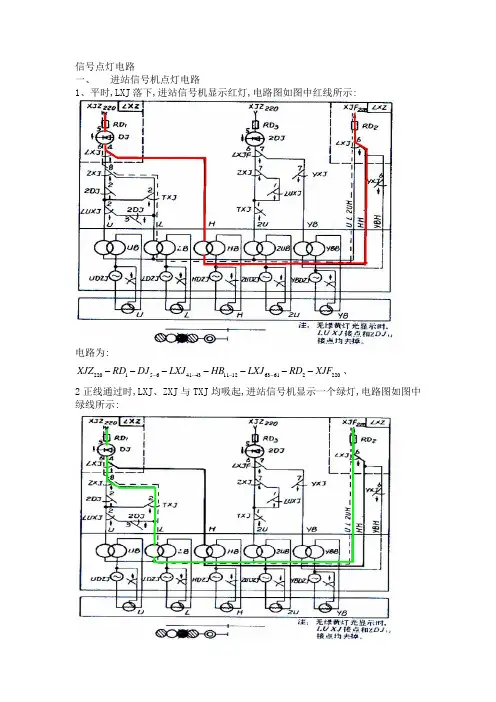

信号点灯电路一、 进站信号机点灯电路1、平时,LXJ 落下,进站信号机显示红灯,电路图如图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------、2正线通过时,LXJ 、ZXJ 与TXJ 均吸起,进站信号机显示一个绿灯,电路图如图中绿线所示:电路为:220156414281822122111262612220XJZ RD DJ LXJ ZX J TXJ LB LXJ RD XJF ---------------3、正线接车时,LXJ 与ZXJ 均吸起,进站信号机显示一个黄灯,电路图为图中蓝色线所示:电路为:2201564142818221232123111262612220XJZ RD DJ LXJ ZXJ TXJ LUXJ UB LXJ RD XJF -----------------4、站线接车时,LXJ 显示两个黄色灯光,首先接通第二个黄灯电路,其电路为图中红色线所示电路为:11132203567172717311126261222022XJZ RD DJ LXJF ZXJ TXJ UB LXJ RD XJF ---------------该电路2DJ 吸起证明第二黄灯完好,之后接通第一黄灯点灯电路,其电路如图中蓝色线所示:电路为:562201414281832122212311122XJZ RD DJ LXJ ZXJ DJ LUXJ UB --------------62612220LXJ RD XJF ---5、建立通过第一个车场到下一个车场去时:由于ZXJ 与LUXJ 励磁吸起,TXJ 都失磁落下,所以接通的就是LB 绿灯与2UB 黄灯电路,该点灯电路先接通第二黄灯电路,后接通绿灯电路,其第二黄灯电路为如图中蓝色线所示:电路为:2203567172717211121113111222XJZ RD DJ LXJF ZXJ LUXJ TXJ UB -------------62612220LXJ RD XJF ----该电路2DJ 吸起证明第二黄灯完好,然后接通绿灯点灯电路,其电路为图中蓝色线所示:其电路为:562201414281822123212231322XJZ RD DJ LXJ ZXJ TXJ LUXJ DJ -------------111262612220LB LXJ RD XJF ------6、引导接车:LXJ 失磁落下,而引导信号继电器YXJ 励磁吸起,因此,这时接通的就是HB 红灯电路与YBB 月白灯电路,红灯电路为图中红线所示:电路为:2201564143111263612220XJZ RD DJ LXJ HB LXJ RD XJF -----------、月白灯电路为图中蓝色线所示:其电路为:2203567173717211126261636122202XJZ RD DJ LXJF YXJ YBB YXJ LXJ RD XJF ---------------7、经18#及其以上道岔侧向位置时,进站信号机显示黄闪与黄色灯光,先接通二黄灯电路,后接通黄灯闪光电路。
信号机点灯电路
（2DJ↑、DJ↑）
一、进站信号机U闪电路
（2DJ↑→DJ↑）
7、黄闪和黄灯点灯电路 条件： LXJ ↑ 、ZXJ ↑ CTXJ ↑
强调： SNJ脉动。SNJ ↑时，1U亮； SNJ ↓ 时，1U不亮，实现了黄闪。
二、 出站兼调车 信号机点灯电路
DJ： 第一灯丝继电器 2DJ： 第二灯丝继电器
DZJ： 灯丝转换继电器
一、进站信号机 点灯电路
1、红灯点灯电路 条件：LXJ↓
一、进站信号机 点灯电路
2、绿灯点灯电路 条件： LXJ↑、ZXJ ↑ TXJ↑
一、进站信号机 点灯电路
3、黄灯点灯电路 条件： LXJ↑、ZXJ ↑ TXJ↓、LUXJ↓
一、进站信号机 点灯电路
4、双黄灯点灯电路 条件： LXJ↑、ZXJ ↓ TXJ↓
强调： 先接通2U灯电路，再接通U灯电路
（2DJ↑→DJ↑）
一、进站信号机 点灯电路
5、绿黄灯点灯电路 条件： LXJ↑、ZXJ ↑ LUXJ↑、 TXJ↓
强调： 先接通2U灯电路，再接通L灯电路
（2DJ↑→DJ↑）
一、进站信号机 点灯电路
6、引导信号点灯电路 条件： LXJ ↓、YXJ ↑
强调： YB灯和H灯电路同时接通
强调： 先接通2L灯电路，再接通L灯电路
（2DJ↑→DJ↑）
4、两个绿灯点灯电路 条件： LXJ ↑ 、ZXJ ↓
二、 出站兼调车 信号机点灯电路
5、月白灯点灯电路 条件： LXJ ↓ 、DXJ ↑
二、 出站兼调车 信号机点灯电路
三方向出站兼调车 信号机点灯电路 QFJ：
区间反方向继电器
三个方向： 正方向 反方向 东郊方向
二、 出站兼调车 信号机点灯电路
地铁通信与信号-信号基础设备-信号机PPT课件
色灯信号 机(透镜式)
显示
信号显示的意义 停车，不准越过信号机 准许列车由车站出发
准许列车由车站出发开往次要线路
停车，不准越过信号机
准许列车由车站出发，表示前方有 一个闭塞分区空闲
准许列车由车站出发，表示前方至 少有两个闭塞分区空闲
准许列车由车站出发开往非自动闭
塞区段
.
18
(5)发车表示器(倒计时发车牌) 车站可在正向出站方向站台 一侧，列车停车位置前方适当地点设置发车表示器，向驾驶员 表示能否关闭车门及发车的时间。发车表示器平时不亮灯，列 车停靠后无显示表示不能关闭车门、发车；距发车还有5s时白 色闪光，提醒驾驶员关闭车门；显示白色稳定灯光表示可以发 车。
2021/1/14
.
5
城市轨道交通地面采用的色灯
信号机在结构上与铁路信号机基
本相同，但在设置要求和显示意
义方面与铁路有一定区别，对于
信号机的显示距离也有自己的规
定，除了车辆段和有道岔的正线
车站外，其他地方一般不设置地
面信号机。
