单片机第4章思考题与习题答案20101030

合集下载

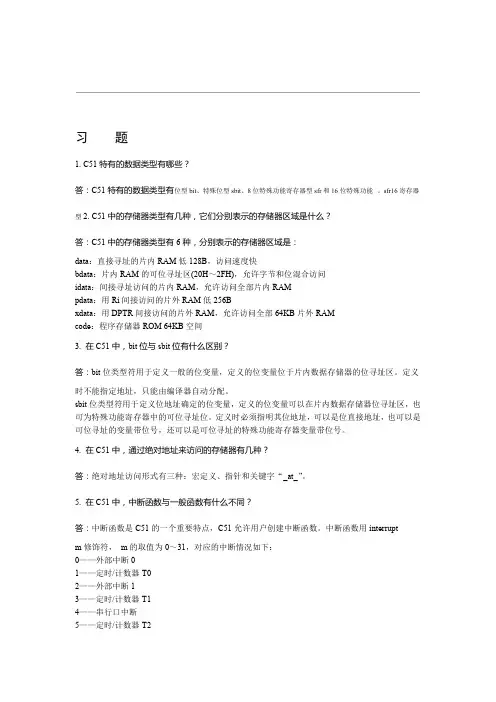

完整word版第4章单片机原理课后答案

习题1. C51特有的数据类型有哪些？答：C51特有的数据类型有位型bit、特殊位型sbit、8位特殊功能寄存器型sfr和16位特殊功能。

sfr16寄存器型2. C51中的存储器类型有几种，它们分别表示的存储器区域是什么？答：C51中的存储器类型有6种，分别表示的存储器区域是：data：直接寻址的片内RAM低128B，访问速度快bdata：片内RAM的可位寻址区(20H～2FH)，允许字节和位混合访问idata：间接寻址访问的片内RAM，允许访问全部片内RAMpdata：用Ri间接访问的片外RAM低256Bxdata：用DPTR间接访问的片外RAM，允许访问全部64KB片外RAMcode：程序存储器ROM 64KB空间3. 在C51中，bit位与sbit位有什么区别？答：bit位类型符用于定义一般的位变量，定义的位变量位于片内数据存储器的位寻址区。

定义时不能指定地址，只能由编译器自动分配。

sbit位类型符用于定义位地址确定的位变量，定义的位变量可以在片内数据存储器位寻址区，也可为特殊功能寄存器中的可位寻址位。

定义时必须指明其位地址，可以是位直接地址，也可以是可位寻址的变量带位号，还可以是可位寻址的特殊功能寄存器变量带位号。

4. 在C51中，通过绝对地址来访问的存储器有几种？答：绝对地址访问形式有三种：宏定义、指针和关键字“_at_”。

5. 在C51中，中断函数与一般函数有什么不同？答：中断函数是C51的一个重要特点，C51允许用户创建中断函数。

中断函数用interruptm修饰符，m的取值为0～31，对应的中断情况如下：0——外部中断01——定时/计数器T02——外部中断13——定时/计数器T14——串行口中断5——定时/计数器T2中断函数需要注意如下几点。

(1) 中断函数不能进行参数传递(2) 中断函数没有返回值(3) 在任何情况下都不能直接调用中断函数(4) 如果在中断函数中调用了其他函数，则被调用函数所使用的寄存器必须与中断函数相同(5) C51编译器对中断函数编译时会自动在程序开始和结束处加上相应的内容(6) C51编译器从绝对地址8m+3处产生一个中断向量(7) 中断函数最好写在文件的尾部，并且禁止使用extern存储类型说明6. 按给定的存储类型和数据类型，写出下列变量的说明形式。

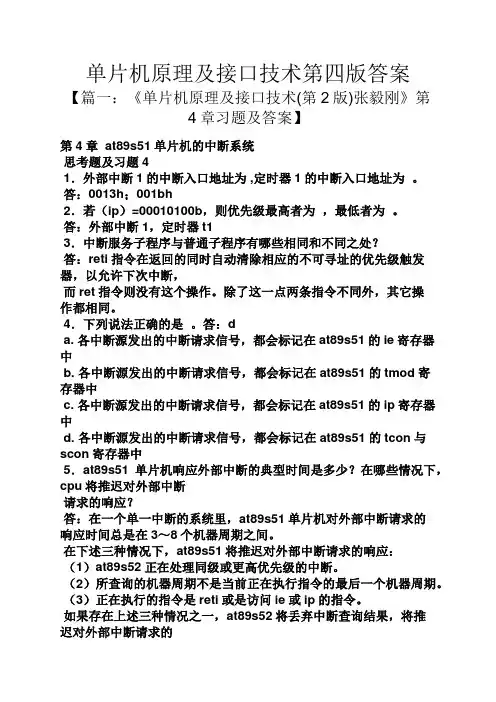

单片机原理及接口技术第四版答案

单片机原理及接口技术第四版答案【篇一：《单片机原理及接口技术(第2版)张毅刚》第4章习题及答案】第4章 at89s51单片机的中断系统思考题及习题41．外部中断1的中断入口地址为 ,定时器1的中断入口地址为。

答：0013h；001bh2．若（ip）=00010100b，则优先级最高者为，最低者为。

答：外部中断1，定时器t13．中断服务子程序与普通子程序有哪些相同和不同之处？答：reti指令在返回的同时自动清除相应的不可寻址的优先级触发器，以允许下次中断，而ret指令则没有这个操作。

除了这一点两条指令不同外，其它操作都相同。

4．下列说法正确的是。

答：da. 各中断源发出的中断请求信号，都会标记在at89s51的ie寄存器中b. 各中断源发出的中断请求信号，都会标记在at89s51的tmod寄存器中c. 各中断源发出的中断请求信号，都会标记在at89s51的ip寄存器中d. 各中断源发出的中断请求信号，都会标记在at89s51的tcon与scon寄存器中5．at89s51单片机响应外部中断的典型时间是多少？在哪些情况下，cpu将推迟对外部中断请求的响应？答：在一个单一中断的系统里，at89s51单片机对外部中断请求的响应时间总是在3～8个机器周期之间。

在下述三种情况下，at89s51将推迟对外部中断请求的响应：（1）at89s52正在处理同级或更高优先级的中断。

（2）所查询的机器周期不是当前正在执行指令的最后一个机器周期。

（3）正在执行的指令是reti或是访问ie或ip的指令。

如果存在上述三种情况之一，at89s52将丢弃中断查询结果，将推迟对外部中断请求的响应。

6．中断查询确认后，在下列各种at89s51单片机运行情况下，能立即进行响应的是。

a. 当前正在进行高优先级中断处理b. 当前正在执行reti指令c. 当前指令是div指令，且正处于取指令的机器周期d. 当前指令是mov a，r3答：d7． at89s51单片机响应中断后，产生长调用指令lcall，执行该指令的过程包括：首先把的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送，使程序执行转向中的中断地址区。

单片机第4章习题答案(桂电)

第4章习题答案1．MCS-51系列单片机能提供几个中断源、几个中断优先级？各个中断源的优先级怎样确定？在同一优先级中，各个中断源的优先顺序怎样确定？答：MCS-51系列单片机能提供5个中断源，2个中断优先级。

各个中断源的优先级是由特殊功能寄存器IP来确定，IP中和各个中断源对应位为1时，此中断源为高优先级，否则为低优先级。

在同一优先级中，各个中断源的优先顺序是由自然优先级来确定的。

2．简述MCS-51系列单片机的中断响应过程。

答：MCS-51系列单片机的中断响应过程是按照以下顺序执行的：开中断-----中断请求------中断判断-------中断响应-------中断返回。

3．MCS-51系列单片机的外部中断有哪两种触发方式？如何设置？对外部中断源的中断请求信号有何要求？答：MCS-51系列单片机的外部中断有电平触发和边沿触发两种方式。

是由特殊功能寄存器TCON中IT0,IT1的状态确定的，如：IT0为1时外部中断0为边沿触发方式，当INT0外部引脚出现下降沿时向CPU提出中断请求，否则为电平触发方式，当INT0外部引脚出现低电平时向CPU提出中断请求。

4．MCS-51单片机中断响应时间是否固定？为什么？答：MCS-51单片机中断响应时间不固定，因为当中断源向CPU提出中断请求时，CPU 正在执行的指令的指令周期是不一样的。

5．MCS-51单片机如果扩展6个中断源，可采用哪些方法？如何确定它们的优先级？答：一般可采取中断加查询方式，软件先查询到的为高优先级，最后查询到的为低优先级。

6．试用中断技术设计一发光二极管LED闪烁电路，闪烁周期为2s（方波）。

答：用定时器实现ORG 0000HAJMP STARTORG 00B0HAJMP INT-T0START MOV TMOD, #01HMOV TH0,#3CHMOV TL0,#0B0HMOV R0,#10SETB ET0SETB EASETB TR0SJMP $INT-T0:MOV TH0, #3CHMOV TL0,#0B0HDJNZ R0,END-PCPL P1.0MOV R0,#10END-P RETIEND7．当正在执行某一中断源的中断服务程序时，如果有新的中断请求出现，问在什么情况下可响应新的中断请求？在什么情况下不能响应新的中断请求？答：当正在执行某一中断源的中断服务程序时，如果有新的中断请求出现，当新中断源中断级别比正在执行中断源的中断级别高时可响应新的中断请求，否则不能响应新的中断请求。

单片机微型计算机原理及接口技术课后习题答案第4章

单片机微型计算机原理及接口技术课后习题答案第4章4-2 试述指令MOV A,R0和MOV A,@R0的区别两条指令的目的操作数相同，两条指令的区别在于源操作数来源不同：MOV A,R0 指令的源操作数就是R0寄存器的内容；而MOV A,@R0 指令的源操作数是位于存储器单元内，且存储器单元的地址是R0寄存器的内容。

4-3 试述指令MOV A,20H和MOV A,#20H的区别MOV A,20H 源操作数是直接寻址，20H表示源操作数所在存储器单元的地址。

MOV A,#20H 源操作数是立即数寻址，#20H是立即数，也就是源操作数。

4-4 说明一下指令中源操作数所在的存储器类型。

(1)MOV A,#30H; 立即数#30H,就是源操作数,存在于指令中,所以位于程序存储器。

(2)MOV A,30H; 30H是源操作数所在数据存储单元的地址,所以源操作数位于数据存储器。

(3)MOVC A,@A+DPTR;源操作数是变址寻址, 助记符MOVC表示源操作数位于程序存储器。

(4)MOVX A,@DPTR; 源操作数是寄存器间接寻址, 助记符MOVX表示源操作数位于外部数据存储器。

4-5 判断下列指令书写是否正确：(1)MOV A,B; ✔(2)MOV A,#3000H ; ✘,因为A是8位寄存器，而#3000H是16位数值，没法全部存到A里(3)INC,#20H ; ✘只能INC A/direct/Rn/@Ri/DPTR(4)MOV 5,A ; ✔，注意目的操作数是直接寻址方式，不是立即寻址(5)MOV 30H,40H; ✔(6)MOV B,@DPTR ; ✘,@DPTR寻址用于MOVX指令，不能用于MOV指R(7)CJNE 30H,#80H,NEXT ; ✘,CJNE指令格式只能是CJNE A/Rn/@Ri,#data,rel或CJNE A,direct,rel(8)POP A ; ✘只能是直接寻址方式POP direct，正确的是POP ACC(9)PUSH ACC; ✔(10)SJMP 2000H ; ✘rel的范围是-128~127（用补码表示其值）共256B范围4-6 设ACC=12H，B=64H，SP=60H，30H中存放的是78H，试分析下列程序执行后，ACC、B、30H、SP中的内容分别为多少，并画出堆栈示意图。

单片机第4章习题答案

第4章习题答案一、填空题1.机器语言2.机器汇编、手工汇编3.AREA1=1000H、BUF=1004H、TIME=01H、ACK=1006H4.(A)=4FH、(R0)=4BH、（R1）=E5H、（21H）=D8H、（22H）=4BH、（2FH）=E5H二、简答题1．什么叫伪指令？伪指令与指令有什么区别？答：所谓伪指令又称为伪操作，它不象机器指令那样是在程序运行期间由计算机来执行的，它是在汇编程序对源程序汇编时，由汇编程序处理的操作，它们可以完成如数据定义、分配存储器、指示程序结束等功能。

2．汇编语言的格式是怎样的？汇编语言语句格式为：标号：操作码操作数；注释3．MCS-51系列单片机有哪些伪指令？它们的用途是什么？（1）编起始地址命令ORG功能：规定此命令之后的程序或数据的存放起始地址。

（2）定义字节伪指令格式：[标号：] DB X1,X2, (X)功能：从指定地址开始，存放若干字节数据。

（3）字定义伪指令格式：[标号：] DW Y1，Y2，…，Yn功能：从指定地址开始，存放若干字数据。

（4）汇编结束伪指令END功能：该伪指令指出结束汇编，即使后面还有指令，汇编程序也不处理。

（5）赋值伪指令格式：标号 EQU 表达式功能：将表达式的值（数据或地址）赋给标号。

（6）位定义伪指令格式：[标号] BIT 位地址功能：将位地址赋给标号。

4．汇编语言程序设计分为哪几个步骤？答：汇编语言程序设计一般要经过以下几个步骤：（1）分析问题，明确任务（2）确定算法（3）画出程序流程图（4）编写源程序（5）汇编和调试5．结构化程序设计有哪几种常用的程序结构？答：顺序结构、分支结构、循环结构和子程序结构6．子程序调用时，参数的传递方法有哪几种？答：常用的参数传递方法有：工作寄存器或累加器、指针寄存器、堆栈和程序段等。

7．分析下列程序的功能。

X DATA 30HY DATA 32HMOV A，XJNB ACC.7，TRUECPL AADD A，#01HTRUE：MOV Y，A答：该段程序的功能是：当30H单元的最高位不为0时，则把30H单元的内容送32H 单元，当30H单元的最高位为0时，则把30H单元的内容求反加1后送32单元。

单片机第四章习题答案

第 4 章单片机内部功能模块习题解答1. 什么是中断？中断有何优点？中断是指计算机在执行程序的过程中，由于计算机系统外界或内部发生某一紧急事件，要求CPU 暂时中止当前的工作转去处理所发生的紧急事件，待处理完后再回到原来被中止的地方，继续原来的工作的过程。

在计算机中引入中断技术具有以下优点：（1）可以提高CPU 的工作效率；（2）便于实时处理；（3）便于故障处理，提高系统的稳定性。

2. MCS-51单片机的中断系统有哪些功能部件组成？分别作什么用？MCS-51单片机的中断系统有4个与中断有关的特殊功能寄存器（TCON 、SCON ），中断允许控制寄存器IE ，中断优先级寄存器IP 和中断顺序查询逻辑等组成。

其功能分别为：TCON 用于寄存定时器T0、T1的溢出中断和外部0INT 、1INT 的中断请求及设置外部中断的触发方式；SVON 的低2位用于作串行发送和接收中断标志；IE 用于设置各中断源允许和禁止；IP 用于设置各中断源的优先级别；中断查询逻辑用于确定中断响应的次序。

3. MCS-51单片机有几个中断源？各中断标志如何产生，又如何清除？MCS-51有五个中断源，它们是：（1）外部中断0（0INT ）中断，低电平有效。

通过P3.2引脚引入。

（2）外部中断1（1INT ）中断，低电平有效。

通过P3.3引脚引入。

（3）定时/计数器0（T0）溢出中断。

（4）定时/计数器1（T1）溢出中断。

（5）串行口中断，当串行口完成一帧数据的发送和接收时，便请求中断。

中断标志位产生与复位：（1）外部中断0（0INT ）中断标志：当外部中断0引脚0INT 上的电平由1变为0时，IE0由硬件置“1”，外部中断0请求中断。

在CPU 响应该中断时由硬件清0。

（2）外部中断1（1INT ）中断标志：当外部中断1引脚1INT 上的电平由1变为0时，IE1由硬件置“1”，外部中断1请求中断。

在CPU 响应该中断时由硬件清0。

(完整word版)单片机张毅刚课后习题答案

第1章思考题及习题1参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为或 .答:微控制器,嵌入式控制器。

2.单片机与普通微型计算机的不同之处在于其将、、和三部分，通过内部连接在一起,集成于一块芯片上。

答：CPU、存储器、I/O口、总线3。

AT89S52单片机工作频率上限为MHz。

答:33 MHz。

4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低和提高。

答：成本，可靠性。

二、单选1。

单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便B．受器件的物理性能限制C．为了通用性D．为了提高运算速度答:B2. 在家用电器中使用单片机应属于微计算机的。

A．辅助设计应用B．测量、控制应用C．数值计算应用D．数据处理应用答：B3。

下面的哪一项应用，不属于单片机的应用范围。

A．工业控制B．家用电器的控制C．数据库管理D．汽车电子设备答:C三、判断对错1. STC系列单片机是8051内核的单片机.对2. AT89S52与AT89S51相比，片内多出了4KB的Flash程序存储器、128B的RAM、1个中断源、1个定时器（且具有捕捉功能）。

对3。

单片机是一种CPU.错4. AT89S52单片机是微处理器。

错5. AT89C52片内的Flash程序存储器可在线写入，而AT89S52则不能。

错6. 为AT89C51单片机设计的应用系统板，可将芯片AT89C51直接用芯片AT89S51替换.对7. 为AT89S51单片机设计的应用系统板，可将芯片AT89S51直接用芯片AT89S52替换。

对8。

单片机的功能侧重于测量和控制，而复杂的数字信号处理运算及高速的测控功能则是DSP的长处。

对四、简答1. 微处理器、微计算机、微处理机、CPU、单片机、嵌入式处理器它们之间有何区别?答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。

而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。

第4章思考题及习题4参考答案

第4章思考题及习题4参考答案一、填空1．外部中断1的中断入口地址为。

定时器T1的中断入口地址为。

答：0013H；001BH2．若（IP）=00010100B，则优先级最高者为，最低者为。

答：外部中断1，定时器T13．AT89S52单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址送入，使程序执行转向中的中断地址区。

答：PC、PC、程序存储器4．AT89S52单片机复位后，中断优先级最高的中断源是。

答：外部中断05．当AT89S52单片机响应中断后，必须用软件清除的中断请求标志是。

答：串行中断、定时器/计数器T2中断二、单选1．下列说法错误的是（）。

A. 同一级别的中断请求按时间的先后顺序响应B. 同一时间同一级别的多中断请求，将形成阻塞，系统无法响应C. 低优先级中断请求不能中断高优先级中断请求，但是高优先级中断请求能中断低优先级中断请求D. 同级中断不能嵌套答：B2．在AT89S52的中断请求源中，需要外加电路实现中断撤销的是（）。

A. 电平方式的外部中断请求B．跳沿方式的外部中断请求C．外部串行中断D．定时中断答：A3．中断查询确认后，在下列各种AT89S52单片机运行情况下，能立即进行响应的是（）。

A．当前正在进行高优先级中断处理B．当前正在执行RETI指令C．当前指令是MOV A，R3D．当前指令是DIV指令，且正处于取指令的机器周期答：C4．下列说法正确的是（）。

A. 各中断源发出的中断请求信号，都会标记在AT89S52的IE寄存器中B. 各中断源发出的中断请求信号，都会标记在AT89S52的TMOD寄存器中C. 各中断源发出的中断请求信号，都会标记在AT89S52的IP寄存器中D. 各中断源发出的中断请求信号，都会标记在AT89S52的TCON、SCON以及T2CON寄存器中答：D三、判断对错1．定时器T0中断可以被外部中断0中断。

单片机思考题及习题参考答案

第一章绪论习题参考答案1、第一台计算机的问世有什么意义？答：第一台电子数字计算机ENIAC问世，开创了计算机科学技术的新纪元，对人类的生产和生活方式产生了巨大的影响，标志着计算机时代的到来。

2、计算机由哪几部分构成？答：典型的计算机由运算器、控制器、存储器、输入设备和输出设备组成。

3、微型计算机由哪几部分构成？答：微型计算机由微处理器、存储器加上I/O接口电路组成。

4、微处理器与微型计算机有何区别？答：微处理器是集成了运算器和控制器及一些寄存器的芯片；微型计算机除了包括了微处理器所有的，还加上了存储器和I/O接口电路。

5、什么叫单片机？其主要特点有哪些？答：在一片集成电路芯片上集成微处理器、存储器、I/O接口电路，从而构成了单芯片微型计算机，即单片机；其主要特点有：一、控制性能和可靠性高，二、体积小、价格低、易于产品化。

6、微型计算机有哪些应用形式？各适于什么场合？答：从应用形式上，微型计算机可以分为三种：多板机（系统机）、单板机和单片机。

目前人们广泛使用的个人计算机（pc机）就是典型的多板微型计算机，通常用于办公或家庭事务处理及科学计算和工业测试；单板机主要在早期用于微型计算机原理的教学及简单的测控系统，现在已很少使用；单片机具有很好的控制性能和灵活的嵌入品质，被广泛应用于智能仪器仪表、机电一体化产品、实时工业控制、分布系统的前端模块、家用电器。

7、当前单片机的主要产品有哪些？各有何特点？答：当前广泛应用的单片机产品为80C51系列，主要有：* ATMEL公司融入Flash存储器技术推出的AT89系列单片机；* Phlilps公司推出的80c51、80c552系列高性能单片机；* 华邦公司推出的W78c51、W77c51系列高速低价单片机；* ADI公司推出的ADµc8××系列高精度ADC单片机；* LG公司推出的GMS90/97系列低压高速单片机；* Maxim公司推出的DS89c420高速（50MIPS）单片机；* Cygnal公司推出的c8051F系列高速SOC单片机等。

单片机学习第四章

单片机学习第四章
单片机第四章概述单片机第四章基础知识单片机第四章进阶知识单片机第四章实验与实践单片机第四章常见问题与解答
contents
目录
01
单片机第四章概述

重点与难点
重点在于理解中断和定时器的原理，掌握中断和定时器的编程方法；难点在于如何结合实际应用，灵活运用中断和定时器实现特定的功能。
THANKS FOR
WATCHING
感谢您的观看
05
单片机第四章常见问题与解答
单片机第四章中的主要内容是什么？
问题1
问题2
问题3
问题4
如何理解单片机第四章中的复杂概念？
单片机第四章中的实验如何操作？
单片机第四章中的编程语言有哪些？
单片机第四章常见问题
单片机第四章解答
解答1：单片机第四章主要介绍了单片机的内部结构、工作原理、指令系统、程序设计方法以及应用实例等内容。
1. 连接一个共阳极数码管到P0口。
2. 在Keil软件中编写程序，控制数码管显示数字。
单片机第四章实验步骤
3. 编译程序并下载到单片机中。
4. 观察数码管是否正确显示数字。
单片机第四章实验步骤
01
02
实验一结果
成功点亮LED灯，说明I/O口控制正常。
实验二结果
两个LED灯交替闪烁，说明程序运行正常。
了解单片机的指令系统、寻址方式、数据类型等基本原理是编写单片机程序的基础。
掌握这些基本原理能够更好地理解单片机的工作原理和应用，提高编程能力和系统设计能力。
单片机第四章基本原理
单片机第四章在工业控制、智能家居、仪器仪表等领域有广泛的应用。
了解单片机第四章的基本应用场景，能够更好地理解其功能和特点，为实际应用提供指导和参考。

单片机第4章习题参考答案.docx

第4章部分习题答案作业：7、8、9、10、11、15、17、19、204.7设内部RAM 20H单元有两个非零的BCD数, 编写求两个BCD数的积并把积送入21H单元的程序。

ORG 1000HMOV A, 20HMOV B, A ; 保存SWAP AANL A, #0FH ；取高4位ANL B, #0FH ；取低4位MUL ABMOV B, #0AHDIV AB ；转换成BCD码的形式SWAP AORL A, BMOV 21H, ASJMP $END4.8已知从内部RAM BLOCK单元开始存放有一组带符号数，数的个数存放在LEN单元。

编写可以统计正数和负数个数并分别存入NUM和NUM+1单元的程序。

num org lOOOh data 30hlen data 20hblock data 40hmov rO, #blockmov num, #00h ;保存正数个数mov b, #00h ;保存负数个数loop: mov a, @r0inc rOjb acc.7, neginc numsjmp nextneg: inc bnext: djnz len, loopmov num+1, bsjmp $end 4.9设X为一无符号数，存放在内部RAM的VAX 单元，Y存放在FUNC单元。

编写满足如下关系的程序：X X>50Y =（5X 50> X > 202X X<20org 2000hvax data 20hfunc data 30hmov a, vaxcjne a, # 32h, complcompl: jc nextlmov func, asjmp donenextl: cjne a, #14h、comp2comp2: jc next2mov b, #05hmul abmov func, asjmp donenext2: clr crlc amov func, adone: sjmp $end4.10在例4.6的128分支程序中，若用LJMP指令代替AJMP指令，以便分支程序可以放在64KB地址范围的任何位置。

单片机张毅刚课后习题答案

第1章思考题及习题1参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为或。

答：微控制器，嵌入式控制器.2.单片机与普通微型计算机的不同之处在于其将、、和三部分，通过内部连接在一起，集成于一块芯片上。

答：CPU、存储器、I/O口、总线3. AT89S52单片机工作频率上限为MHz。

答：33 MHz。

4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低和提高。

答：成本，可靠性。

二、单选1. 单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便B．受器件的物理性能限制C．为了通用性D．为了提高运算速度答：B2. 在家用电器中使用单片机应属于微计算机的。

A．辅助设计应用B．测量、控制应用C．数值计算应用D．数据处理应用答：B3. 下面的哪一项应用，不属于单片机的应用范围。

A．工业控制B．家用电器的控制C．数据库管理D．汽车电子设备答：C三、判断对错1. STC系列单片机是8051内核的单片机。

对2. AT89S52与AT89S51相比，片内多出了4KB的Flash程序存储器、128B的RAM、1个中断源、1个定时器（且具有捕捉功能）。

对3. 单片机是一种CPU。

错4. AT89S52单片机是微处理器。

错5. AT89C52片内的Flash程序存储器可在线写入，而AT89S52则不能。

错6. 为AT89C51单片机设计的应用系统板，可将芯片AT89C51直接用芯片AT89S51替换。

对7. 为AT89S51单片机设计的应用系统板，可将芯片AT89S51直接用芯片AT89S52替换。

对8. 单片机的功能侧重于测量和控制，而复杂的数字信号处理运算及高速的测控功能则是DSP的长处。

对四、简答1. 微处理器、微计算机、微处理机、CPU、单片机、嵌入式处理器它们之间有何区别答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。

而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。

单片机原理及应用第四章课后题答案

单片机原理及应用第四章课后题答案16．MCS-51单片机系统中，片外程序存储器和片外数据存储器共用16位地址线和8位数据线，为何不会产生冲突？解：数据存储器的读和写由和信号控制，而程序存储器由读选通信号控制，这些信号在逻辑上时序上不会产生冲突；程序存储器访问指令为MOVC，数据存储器访问指令为MOVX。

程序存储器和数据存储器虽然共用16位地址线和8位数据线，但由于二者访问指令不同，控制信号不同，所以两者虽然共处于同一地址空间，不会发生总线冲突。

18．单片机应用系统，需扩展2片8KB的EPROM和2片8KB的RAM，采用地址译码法，画出硬件连接图，并指出各芯片的地址范围。

解：2764（1#）：0000H~1FFFH2764（2#）：2000H~3FFFH6264（1#）：4000H~5FFFH6264（2#）：6000H~7FFFH21．8255A的端口地址为7F00H～7F03H，试编程对8255A初始化，使A口按方式0输入，B口按方式1输出。

解：程序如下：ORG0000HLJMPSTARTORG0030HSTART：MOVSP,HMOVDPTR，F03HMOVA，BSJMP$END25．使用8255A或者8155的B端口驱动红色和绿色发光二极管各4只，且红、绿发光二极管轮流发光各1s，不断循环，试画出包括地址译码器、8255A或8155与发光管部分的接口电路图，并编写控制程序。

解：其中，PB0～PB3接红色发光二极管，PB4～PB7接绿色发光二极管。

设MCS-51单片机主频为12MHz。

程序如下：ORG0000HLJMPSTARTORG0030HSTART：MOVSP,HMOVDPTR,FFFH;数据指针指向8255A控制口MOVA,HMOVDPTR,FFDH;数据指针指向8255A的B口MOVA,FH;置红色发光二极管亮LCALLDELAY;调用1S延时子程序CPLA;置发光二极管亮反色SJMPLP1;循环执行DELAY：MOVR7，;1s延时子程序D1：MOVR6，D2：MOVR5，D3：NOPDJNZR5，D3DJNZR6，D2DJNZR7，D1RETEND采用定时器T0方式1中断实现1s定时。

单片机课后习题参考答案(全).

第1章单片机概述参考答案1．答：微控制器，嵌入式控制器2．答：CPU、存储器、I/O口、总线3．答：C4．答：B5．答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。

而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。

嵌入式处理器一般意义上讲，是指嵌入系统的单片机、DSP、嵌入式微处理器。

目前多把嵌入式处理器多指嵌入式微处理器，例如ARM7、ARM9等。

嵌入式微处理器相当于通用计算机中的CPU。

与单片机相比，单片机本身（或稍加扩展）就是一个小的计算机系统，可独立运行，具有完整的功能。

而嵌入式微处理器仅仅相当于单片机中的中央处理器。

为了满足嵌入式应用的特殊要求，嵌入式微处理器虽然在功能上和标准微处理器基本是一样的，但在工作温度、抗电磁干扰、可靠性等方面一般都做了各种增强。

6．答：MCS-51系列单片机的基本型芯片分别：8031、8051和8071。

它们的差别是在片内程序存储器上。

8031无片内程序存储器、8051片内有4K字节的程序存储器ROM，而8751片内有集成有4K字节的程序存储器EPROM。

7．答：因为MCS-51系列单片机中的“MCS”是Intel公司生产的单片机的系列符号，而51系列单片机是指世界各个厂家生产的所有与8051的内核结构、指令系统兼容的单片机。

8．答：相当于MCS-51系列中的87C51，只不过是AT89S51芯片内的4K字节Flash存储器取代了87C51片内的4K字节的EPROM。

9．单片机体积小、价格低且易于掌握和普及，很容易嵌入到各种通用目的的系统中，实现各种方式的检测和控制。

单片机在嵌入式处理器市场占有率最高，最大特点是价格低，体积小。

DSP是一种非常擅长于高速实现各种数字信号处理运算（如数字滤波、FFT、频谱分析等）的嵌入式处理器。

由于对其硬件结构和指令进行了特殊设计，使其能够高速完成各种复杂的数字信号处理算法。

单片机课后习题答案(4~9章)

《单片机原理与接口技术》习题解答第4章习题解答4-1．简述下列基本概念。

答指令：CPU根据人的意图来执行某种操作的命令。

指令系统：一台计算机所能执行的全部指令集合。

机器语言：用二进制编码表示，计算机能直接识别和执行的语言。

汇编语言：用助记符、符号和数字来表示指令的程序语言。

高级语言：独立于机器的，在编程时不需要对机器结构及其指令系统有深入了解的通用性语言。

4-2．什么是计算机的指令和指令系统?答见1题。

4-3．简述80C51汇编指令格式。

答操作码[目的操纵数][，源操作数]4-4．简述80C51的寻址方式和所能涉及的寻址空间。

答立即数寻址：程序存储器ROM。

直接寻址：片内RAM低128B和特殊功能寄存器。

寄存器寻址：R0～R7，A，B，C，DPTR。

寄存器间接寻址：片内RAM低128B，片外RAM。

变址寻址：程序存储器64KB。

相对寻址：程序存储器256B范围。

位寻址：片内RAM的20H～2FH字节地址，部分特殊功能寄存器。

4-5．要访问特殊功能寄存器和片外数据存储器，应采用哪些寻址方式?答 SFR：直接寻址，位寻址；片外RAM：寄存器间接寻址。

4-6．在80C51片内RAM中，已知(30H)=38H，(38H)=40H，(40H)=48H，(48H)=90H。

请分析下面各是什么指令，说明源操作数的寻址方式及按顺序执行后的结果。

答 MOV A，40H 直接寻址MOV R0，A 寄存器寻址MOV P1，#0F0H 立即数寻址MOV @R0，30H 直接寻址MOV DPTR，#3848H 立即数寻址MOV 40H，38H 直接寻址MOV R0，30H 直接寻址MOV P0，R0 寄存器寻址MOV 18H，#30H 立即数寻址MOV A，@R0 寄存器间接寻址MOV P2，P1 直接寻址均为数据传送指令，结果(参见下图)为30H38H40H48H(18H)=30H，(30H)=38H，(38H)=40H (40H)=40H，(48H)=90HR0=38H，A=40H，P0＝38H，P1＝FOH，P2=FOH，DPTR=3848H 4-7．对80C51片内RAM高128B的地址空间寻址要注意什么?答用直接寻址，寄存器寻址，位寻址。

单片机第四章答案

单片机第四章习题答案选择题1-5 BACAA, 6-10 BAADA, 11-14 CCAD问答题1.MCS-51系列单片机定时计数器的定时功能和计数功能有什么不同？分别应用在什么场合?答：当定时/计数器设置为定时工作方式时，计数器对内部机器周期计数，每过一个机器周期，计数器增1，直至计满溢出。

定时器的定时时间与系统的振荡频率紧密相关，如果单片机系统采用12M晶振，则计数周期为：，这是最短的定时周期，适当选择定时器的初值可获取各种定时时间。

当定时/计数器设置为计数工作方式时，计数器对来自输入引脚T0（P3.4）和T1（P3.5）的外部信号计数，外部脉冲的下降沿将触发计数，检测一个由1到0的负跳变需要两个机器周期，所以，最高检测频率为振荡频率的1/24。

计数器对外部输入信号的占空比没有特别的限制，但必须保证输入信号的高电平与低电平的持续时间在一个机器周期以上。

当需要准确计算时间时往往采用定时器的定时方式，而当要对一些外部事件计数时则采用定时器的计数方式。

2.软件定时与硬件定时的原理有何异同?答：软件定时是通过编写一段延时程序来实现定时，这段延时程序不完成任何操作，只是通过一些空操作浪费掉一段时间。

这样的软件定时往往浪费CPU的工作效率，并且定时不够准确，前面三章的各个任务中均采用了这种方法。

硬件定时是通过单片机的定时器来实现时间的计算，用户只需要对定时器的工作方式、初始值赋予合适的数值，启动定时器后，定时器将自动按照机器周期定时。

这种由定时器实现的定时方式，定时时间准确、CPU的工作效率高。

3.MCS-51单片机的定时计数器是增1计数器还是减1计数器?增1和减1计数器在计数和计算计数初值时有什么不同？答：MCS-51系列单片机的定时/计数器是增1计数器。

对于增1计数器，计数初值应等于最大计数值减去所需要的计数值。

而减1计数器，计数初值就等于所需要的计数值。

例如：假设需要计数50000次。

对于增1计数器的单片机，若采用方式1的定时器，最大计数值为65536，则初值应为：65536－50000＝15536。

单片机张毅刚课后习题答案

第1章思考题及习题1参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为或。

答：微控制器，嵌入式控制器.2.单片机与普通微型计算机的不同之处在于其将、、和三部分，通过内部连接在一起，集成于一块芯片上。

答：CPU、存储器、I/O口、总线3. AT89S52单片机工作频率上限为 MHz。

答：33 MHz。

4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低和提高。

答：成本，可靠性。

A．辅助设计应用B．测量、控制应用C．数值计算应用D．数据处理应用答： B3. 下面的哪一项应用，不属于单片机的应用范围。

A．工业控制 B．家用电器的控制 C．数据库管理 D．汽车电子设备答：C三、判断对错1. STC系列单片机是8051内核的单片机。

对2. AT89S52与AT89S51相比，片内多出了4KB的Flash程序存储器、128B的RAM、1个中断源、1个定时器（且具有捕捉功能）。

对3. 单片机是一种CPU。

错4. AT89S52单片机是微处理器。

错5. AT89C52片内的Flash程序存储器可在线写入，而AT89S52则不能。

错6. 为AT89C51单片机设计的应用系统板，可将芯片AT89C51直接用芯片AT89S51替换。

对7. 为AT89S51单片机设计的应用系统板，可将芯片AT89S51直接用芯片AT89S52替换。

对8. 单片机的功能侧重于测量和控制，而复杂的数字信号处理运算及高速的测控功能则是DSP的长处。

对四、简答1. 微处理器、微计算机、微处理机、CPU、单片机、嵌入式处理器它们之间有何区别？答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。

而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。

(完整word版)第4章单片机原理课后答案

DB 38H，391H，41H，42H，43H，44H，45H，46H
12.设8051的P1中各位接发光二极管，分别用汇编语言和C语言编程实现逐个轮流点亮二极管，并循环显示。
参考程序：
ORG 0000H
LJMPMAIN
ORG 0100H；主程序
MAIN：MOV A，#01H
LOOP：MOV P1，A
(5)C51编译器对中断函数编译时会自动在程序开始和结束处加上相应的内容
(6)C51编译器从绝对地址8m+3处产生一个中断向量
(7)中断函数最好写在文件的尾部，并且禁止使用extern存储类型说明
6.按给定的存储类型和数据类型，写出下列变量的说明形式。
(1)在data区定义字符变量val1。
char data varl;
DW 5567H,87H
(2000H)=01H;(2001H)=34H;(2002H)=61H;(2003H)=43H;
(2004H)=55H;(2005H)=67H;(2006H)=00H;(2007H)=87H;
8.编程实现将片外RAM的20H～30H单元的内容，全部移到片内RAM的20H单元的开始位置，并将原位置清零。
MOVDPTR，#1000H
MOVR2，#50
MOVR7，#00
MOVR6，#00
LOOP：MOVXA，@DPTR
ADDA，R6
MOVR6，A
Mபைடு நூலகம்VA，R7
ADDCA，#0
MOVR7，A
INCDPTR
DJNZR2，LOOP
SJMP$
10.编程实现R4R3R2，结果存放于R7R6R5中。
程序：
ORG0100H
0——外部中断0
