超声换能器的定义及工作原理

超声换能器的定义及工作原理超声换能器的定义及工作原理天堂的乌鸦的日志- 网易博客换能器参数是分三种:1.压电陶瓷片参数(可由生产厂商提供)2.小信号测量换能器(书上有介绍方法,目的为匹配和检查换能器的质量)3.大功率测量(实际产品,现很少有做测量的有效方法)换能器测量时包括的参数:F:谐振频率(既阻抗最小时的状态)FS:反谐振频率(阻抗最大时的状态)F1-F2:带宽R:动态电阻(阻抗)C0:静电容(电容表就可测得)C1:动态电容(匹配参数)L1:动态电感(匹配参数)以上数据可以通过阻抗分析仪/HP4139可以测得关键的是动态的参数1、从纯电学角度：它就是个电容，用电阻表量，不通；用电容表量有几百几千PF的容值；2、从纯机械角度：它是个能谐振的弹性东西，振动在它内部有特殊的模式，象二胡的琴弦，但比它要复杂一点，在不同频率下表现出串联谐振和并联谐振特性；3、从电声学角度：它是个转换器，加电压产生体积变化，限制它体积变化，就对限制它的物体产生力；加力在上就产生电压。

这种转换就象我们电源中用的变压器，描述变压器转换的参数是匝变比n，输入Vp输出Vs，则转换用Vp=-nVs表示，变压器两侧的参数都是电压V。

而描述换能器转换的参数是电声转换系数（电声比）Φ，电端参数电流I，声端(或叫机端)参数是声速v，转换用I= -Φv表示。

因为电学网络分析的理论较成熟，所以把力学向电学靠拢，就是说用电学的描述方式（如V、I、R、L、C等）来描述力学的规律。

在等效图的机端，力F相当于电学的电压V，声速v相当于电学的电流I，力阻抗Zm相当于电阻R。

于是在机端一侧，欧姆定律的力学形式为：F= v·Zm；机端侧的Lm、Cm等只做分析和理解用，是虚拟参数，难以实测，但可以通过其它参数的测量推算出来，如果用的到的话。

对物体施力物体就有状态变化的趋势，阻值形态变化的因素就是力阻Zm产生的原因，如损耗、变为动能、弹性势能等其它能量，于是Zm = Rm + j·Xm = Rm + j·（ωM -K/ω）可以这样理解：损耗因素Rm将能量转化为换能器以外的其它能量如热损，这种能量转换是不可逆的；Xm可以理解为象LC等电元件那样存储能量的因素，包括转变为机械动能的ωM 项、产生弹性形变后变成弹性势能的K/ω项，储能这两项只是暂时存储能量，什么时候回收、什么时候它们之间相互转换，不同形、材的换能器就有不同的表现。

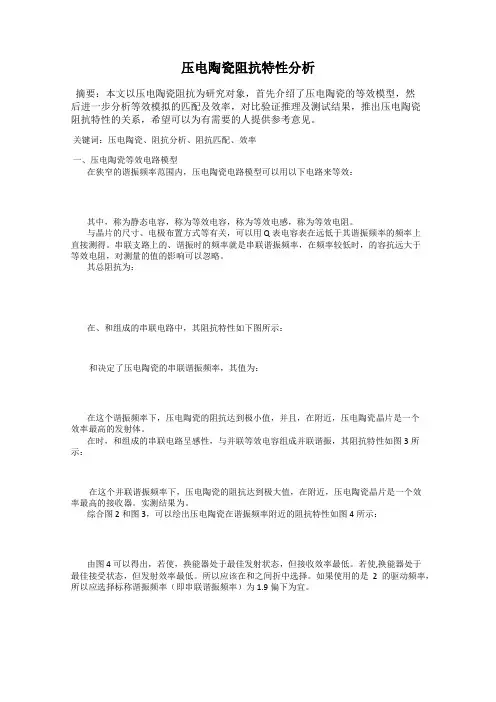

压电陶瓷阻抗特性分析

压电陶瓷阻抗特性分析摘要：本文以压电陶瓷阻抗为研究对象，首先介绍了压电陶瓷的等效模型，然后进一步分析等效模拟的匹配及效率，对比验证推理及测试结果，推出压电陶瓷阻抗特性的关系，希望可以为有需要的人提供参考意见。

关键词：压电陶瓷、阻抗分析、阻抗匹配、效率一、压电陶瓷等效电路模型在狭窄的谐振频率范围内，压电陶瓷电路模型可以用以下电路来等效：其中，称为静态电容，称为等效电容，称为等效电感，称为等效电阻。

与晶片的尺寸、电极布置方式等有关，可以用Q表电容表在远低于其谐振频率的频率上直接测得。

串联支路上的、谐振时的频率就是串联谐振频率，在频率较低时，的容抗远大于等效电阻，对测量的值的影响可以忽略。

其总阻抗为：在、和组成的串联电路中，其阻抗特性如下图所示：和决定了压电陶瓷的串联谐振频率，其值为：在这个谐振频率下，压电陶瓷的阻抗达到极小值，并且，在附近，压电陶瓷晶片是一个效率最高的发射体。

在时，和组成的串联电路呈感性，与并联等效电容组成并联谐振，其阻抗特性如图3所示：在这个并联谐振频率下，压电陶瓷的阻抗达到极大值，在附近，压电陶瓷晶片是一个效率最高的接收器。

实测结果为。

综合图2和图3，可以绘出压电陶瓷在谐振频率附近的阻抗特性如图4所示：由图4可以得出，若使，换能器处于最佳发射状态，但接收效率最低。

若使,换能器处于最佳接受状态，但发射效率最低。

所以应该在和之间折中选择。

如果使用的是2的驱动频率，所以应选择标称谐振频率（即串联谐振频率）为1.9偏下为宜。

二、超声换能器阻抗匹配通过对超声换能器的研究可知，当压电陶瓷的工作频率远低于其固有频率时，压电陶瓷的电学特性等效于一个电容器，通常称此电容为静态电容，即图1中的,可通过电容表直接测得，在超声换能器工作过程中近似为常数。

超声换能器是一种机电转换元件，具有电学和机械两种端口。

在机械端是通过声学元件与声学负载相连，在电端则是通过匹配电路与超声功率源相连。

声学匹配的好坏决定换能器的技术特性和应用场合，而电匹配的优劣则直接影响超声设备的作用效果。

一种医用超声换能器用无铅压电陶瓷及其制备方法和应用发明专利

一种医用超声换能器用无铅压电陶瓷及其制备方法和应用技术领域本发明涉及一种压电陶瓷的制备方法，尤其涉及一种医用超声换能器用无铅压电陶瓷及其制备方法和应用。

背景技术超声波是指频率大于20KHz以上的声波，因其方向性好，穿透力强，已被广泛应用于超声刀手术、超声波雾化、B超检查、超声波制药等诸多医学领域。

相较于传统手术，超声刀手术具有切割精度高、创伤范围小、凝血效果佳、视野更加清晰、手术时间大幅缩短、术后恢复快等优点，给医生和患者都带来了巨大好处。

超声手术刀设备主要由高频功率源和超声振动系统两部分组成。

超声振动系统又包括三个部分：超声换能器、超声变幅杆、超声刀刀头。

其中，超声换能器是进行能量转换的器件，它可以将超声波发生器产生的振荡电信号转换成机械振动信号，即把电能转化成机械能。

超声换能器之所以具备能量转换的功能，是源于压电陶瓷的逆压电效应。

压电陶瓷因其具有压电效应而得名。

当受到机械应力的作用或感应到振动信号时，在压电陶瓷两电极面间将会有电压信号输出，此为正压电效应；反之，给压电陶瓷施加电信号时，它也可以将电信号转换成振动信号，此为逆压电效应。

目前大规模应用于医用超声换能器的压电陶瓷材料主要是铅基压电陶瓷，即以PbTiO3-PbZrO3(PZT)为主要成分的陶瓷，如PZT4和PZT8。

因其机电耦合系数高、温度稳定性好、居里温度较高，并具有良好的介电和压电性能，一直占据着压电陶瓷领域的主导地位。

以PZT8压电陶瓷为例，其主要性能为压电常数d 33＝250～300pC/N，纵向机电耦合系数k 33＝0.6～0.7，机械品质因素Qm＝1500～3000，介电损失tanδ≤0.5％，居里温度Tc＝300～330℃。

但PZT基压电陶瓷材料中Pb含量约占原料总质量的70％左右，在生产、使用及废弃后的处理过程中都会给人类及生态环境带来严重的危害，这与人类社会的可持续发展相悖。

随着人类可持续发展观念的深入和公众环境保护意识的增强，研究开发新型高性能无铅压电陶瓷来代替PZT压电陶瓷是一项重要而紧迫的课题。

超声换能器阻抗和相位测试压电陶瓷
