SC200型施工升降机基础施工设计计算解析
SC200200施工升降机结构设计计算书
SC200/200施工升降机结构设计计算书一、 受力分析:根据该机的使用工况,出现的载荷有:工作载荷、风载荷以及自重载荷,最不利的载荷组合为:升降机超速运行且载荷的吊笼宽度外偏 1 6放置,风载荷沿平行于建筑物方向吹来。
最不利工况为一个吊笼运行至上极限位置,另一个吊笼在底部的情况。
(如图一所示)二、立柱几何特性计算1、立柱标准节构造立柱标准节构造为:以四根Φ76×4mm 无缝钢管(材料为Q235)为主肢,成正方形截面□650×650mm 布置,以8根Φ26.8×2.75mm 钢管(材料Q235)及8根L75×50×5mm 角钢(上、下框架)和四根L75×50×5mm 角钢(中框架)为连缀件焊接而成。
(如图二所示)2、主肢截面积Ao=π×(D 2-d 2)/4式中 Ao ——主肢截面面积(mm 2)D ——主肢钢管外径(mm)d ——主肢钢管内径(mm)已知:D=76mm d=68mm∴Ao=π4(D 2-d 2)= 3.14 4×(762-682)=904.78mm 2 3、立柱截面形心位置因为立柱截面为对称结构,所以立柱截面形心位于立柱截面几何中心位置,(x c 、y c )为形心坐标。
4、一根主肢截面惯性矩。
Io= π 64( D 4-d 4)式中Io ——为一根主肢对通过形心坐标轴的惯性矩(mm 4) D=76mm , d=68mm∴Io= π 64( D 4-d 4)= 3.14 64(764-684)=588106.14mm 45、立柱标准节对形心轴X 轴、Y 轴的惯性矩Ix=4Io+4Y c A=4×588106.14+3252×904.78×4=384621974.6mm 4Iy=Ix=384621974.6mm 46、立柱截面面积A=4Ao=4×904.78=3619.12mm 27、立柱截面对形心轴的回转半径r x =A Ixr x —对形心x 轴的回转半径。
SC200型施工升降机基础施工设计计算解析
SC200型施工升降机基础施工设计计算解析1.引言2.施工升降机基础类型施工升降机的基础可以采用不同的类型,如钢筋混凝土基础、钢管桩基础等。
在设计计算前,需要确定基础的类型,以便进行相应的计算。
3.主要计算参数进行施工升降机基础设计计算前,需要确定以下主要参数:最大起升高度、最大起重量、升降机尺寸、风速、地震烈度等。
这些参数将直接影响基础的尺寸、深度和强度。
4.基础受力分析在进行施工升降机基础设计计算前,需要对基础的受力情况进行分析。
包括垂直荷载、水平荷载、弯矩等。
通过对基础受力情况的分析,可以确定基础的尺寸和强度。
5.基础尺寸计算根据基础受力分析的结果,可以进行基础尺寸的计算。
基础的尺寸计算包括基础底面尺寸、基础厚度、基础埋深等。
在进行基础尺寸计算时,需要考虑荷载的传递和分布情况,确保基础能够承受荷载并保持稳定。
6.基础强度计算基础的强度计算是为了确保基础能够承受荷载而进行的重要计算。
基础的强度计算包括基础底面的承载力计算、基础侧面和顶面的抗倾覆和抗浮力计算等。
通过基础强度计算,可以评估基础的稳定性和安全性。
7.基础施工工艺进行基础施工设计计算后,需要根据计算结果进行基础施工工艺的制定。
包括基础的浇筑、养护等。
在进行基础施工工艺制定时,需要考虑施工升降机的安装和拆卸,并保证施工安全和顺利进行。
8.结论通过施工升降机基础施工设计计算的详细解析,可以确保升降机的安全和稳定运行。
基础施工设计计算包括主要计算参数确定、基础受力分析、基础尺寸计算、基础强度计算和基础施工工艺的制定等。
在进行基础施工设计计算时,需要充分考虑升降机的荷载和受力情况,确保基础能够承受荷载并保持稳定。
同时,在基础施工过程中,需要严格按照设计要求进行施工,确保施工安全和顺利进行。
施工升降机计算

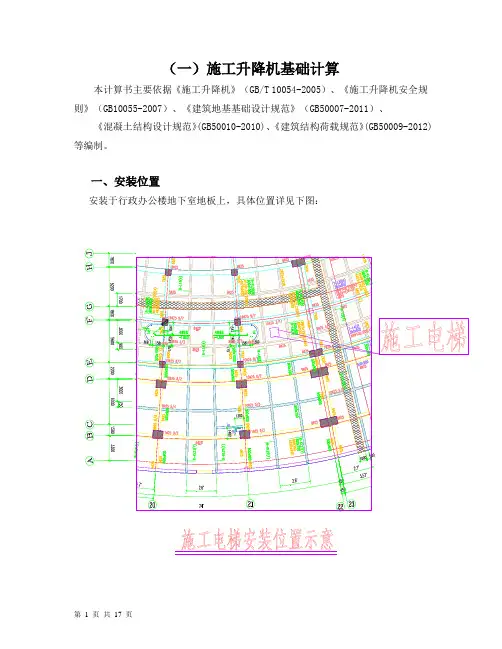

(一)施工升降机基础计算本计算书主要依据《施工升降机》(GB/T 10054-2005)、《施工升降机安全规则》(GB10055-2007)、《建筑地基基础设计规范》(GB50007-2011)、《混凝土结构设计规范》(GB50010-2010)、《建筑结构荷载规范》(GB50009-2012)等编制。
一、安装位置安装于行政办公楼地下室地板上,具体位置详见下图:电梯厂家提供的基础图,仅供参考:二、参数信息(1)升降机基本参数升降机型号:SC200/200;标准节长度:1.5m;支架总高度:36.0m;吊笼形式:采用双吊笼;(2)升降机重量参数标准节重:185.0Kg;单个吊笼重:1470.0Kg;外笼重:1480.0Kg;对重重量:1300.0Kg;吊笼载重:2000.0Kg;其它配件重:200.0Kg;(3)动荷载参数动荷载参数:1.5;(4)基础参数基础长度:9.5m;基础宽度:8.8m;基础厚度:0.4m;混凝土强度等级:C35;长向钢筋参数:长向钢筋型号:HRB400;长向钢筋间距:150mm;长向钢筋直径:18mm;短向钢筋参数:短向钢筋型号:HRB400;短向钢筋间距:150mm;短向钢筋直径:18mm;(5)地基参数承载力设计值:150KPa;地基承载力折减系数:0.4;(6)施工升降机参数导轨架长:0.9m;导轨架宽:0.6m;三、基础承载计算导轨架重(共需24节标准节,标准节重185.0Kg):185.0kg×24=4440.0kg,施工升降机自重标准值:P"k=((1470.0+2000.0+1300.0)×2+1480.0+200.0+4440.0)×10/1000=156.600KN;施工升降机自重设计值:P k=1.2×156.600=187.920KN;考虑动载、自重误差及风载对基础的影响,取动载系数n=1.50基础承载力设计值:P=1.50×187.920=281.880KN;四、承台(行政办公楼地下室底板)抗冲切验算由于导轨架直接与基础相连,故只考虑导轨架对基础的冲切作用。
施工升降机设计计算书
SC200/200型 施工升降机设 计 计 算 书1 导轨架(标准节)的设计与校核 主要性能参数及几何参数标准节重量:140 kg ; 吊笼重:=0Q 1500kg ; 最大吊杆起重量:q = 200kg ;每个吊笼的额定载重量为:==21Q Q 2000kg ; 提升高度:='H 144m; 最大附着间距:L = 6m ; 标准节高:h = ; 起升速度:v = 33m/min导轨架最大架设高度:H = 150m ; 标准节主弦杆尺寸:φ76mm ×;标准节主弦杆中心距:a ×b = 650×650mm ; 吊笼空间尺寸:××; 工作吊笼数:N=2;主电机额定功率:P = 3×11kW 。
计算载荷1.2.1 结构自重载荷图1-1 标准节结构图650±0.1650± 0.11508 +0.113111091234567812表1-1 标准节自重明细表序号 材料规格 名称 数量 材料 单重 (k g ) 总重 (k g ) 1 φ76×主弦杆 4 20 2 ∠75×50×5 前(后)角钢 4 Q235A 11 3 φ× 斜腹杆Ⅰ 4 Q235A 4短角钢 4 Q235A 5 ∠63×40×5 前后角钢 2 Q235A 6 齿条 2 Q235A 7 齿条连接块 6 Q235A 8连接弯板 8 Q235A 9 ∠75×50×5 角钢 4 Q235A 10 φ× 斜腹杆Ⅱ 2 Q235A 11∠63×40×5角钢 2 Q235A 12 φ× 斜腹杆Ⅲ 2 Q235A 13 接头 4 Q235A 14 M16×70 螺钉 6 Q235A 15 M16 螺母 6 Q235A 总计1.2.2 结构(自重)线载荷14092.841.508x qkgq l m===1.2.3 风载荷由实际结构计算得出(一个标准节)实际迎风面积为:21.50820.0760.07520.5870.06820.58720.7750.02680.438s A m =⨯⨯+⨯⨯+⨯⨯+⨯⨯=(应为As=2×+×+×+×+×=0.486m 2)桁架轮廓面积l A :21.5080.650.98l A m =⨯=结构迎风面充实率0.438/0.450.98S l A A ϕ===;(需改)型钢桁架结构充实系数 φ=~,取 0.5φ=;(φ与φ应一致) 根据安装高度与结构形式确定风载体形系数C ; 型钢构成平面桁架风力系数C = ~,取C = ; 标准节为两桁架并列的等高结构,则总迎风面积为: A = 1122A A μμ+式中,111l A A φ=(前片结构的迎风面积)222l A A φ=(后片结构的迎风面积)μ1=1μ2:按前片结构的φ1=和间隔比a/b=1确定折减系数μ2= 代入上式,则总迎风面积为:22(1)0.50.98(10.5)0.735l A A m φμ=+=⨯⨯+=1.2.3.1 工作状态最大风力线载荷:最大风力线载荷按下式求得w f h p Aq CK q l l== ( ?) 式中:h -K 风压系数;工作风压系数1h K =风载荷w p 的计算依据GB3811-2008 w p Cp A ∏=;由GB3811-2008表15得22250/25/p N m kg m ∏==,按照在沿海等地方选取。
SC200型施工升降机基础施工设计计算(拓海南山雅筑)
拓海·南山雅筑工程1#楼SC200/200施工升降机基础施工方案编制单位:重庆宏宇建设(集团)有限公司编制日期:2019年4月26日目录一、编制依据 (3)二、工程概况 (3)三、SC200/200型施工升降机概况............................... .3四、施工升降机安装概况 (4)五、基础设计 (5)六、基础底板支顶加固计算 (6)七、基础施工 (12)八、现场安全防护措施 (13)一、编制依据1、中联重科股份有限公司《SC型施工升降机使用说明书》2、《建筑机械安全技术规程》JGJ33-20123、《建筑施工安全检查标准》JGJ59-20114、《建筑施工手册》第四版5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20116、拓海·南山雅筑1#楼住楼工程、6#楼及车库工程设计施工图二、工程概况建设单位:毕节拓海置业有限公司监理单位:贵州省百盛监理有限公司地勘单位:核工业贵港工程勘察院设计单位:上海锋思城界建筑设计研究院有限公司施工单位:重庆宏宇建设(集团)有限公司本工程建筑层数为26层,其中地下1层,地上26层;总建筑面积14727.28m2;建筑高度78.00米;地下室层高4.0m,1~26层层高均为3m。
根据施工需要,主体结构及装饰阶段施工,垂直运输机械采用1台SC200/200施工升降机配合施工,计划安装时间为结构14层开始,预计安装高度为80米。
三、SC200/200型施工升降机概况SC200/200型施工升降机为齿轮齿条传动,传动部分在吊笼顶部,做垂直运输建筑施工用起重设备,额定载重量为2×2000kg,主要结构由吊笼、传动部分、导轨架、外笼组成。
吊笼是升降机运载人和物料的构件,笼内设有电控箱和防坠安全器,并设有期限开关和机电联锁开关、上下限位开关,只有当吊笼前后夹门、外笼门、安全活动门均关好后,吊笼才能运行。
防坠安全器是升降机的主要安全装置,当吊笼在高空出现意外情况,突然下坠,其速度超过正常运行速度时,防坠安全器会自然制动,防止吊笼坠落。
SC200施工电梯基础设计及计算书

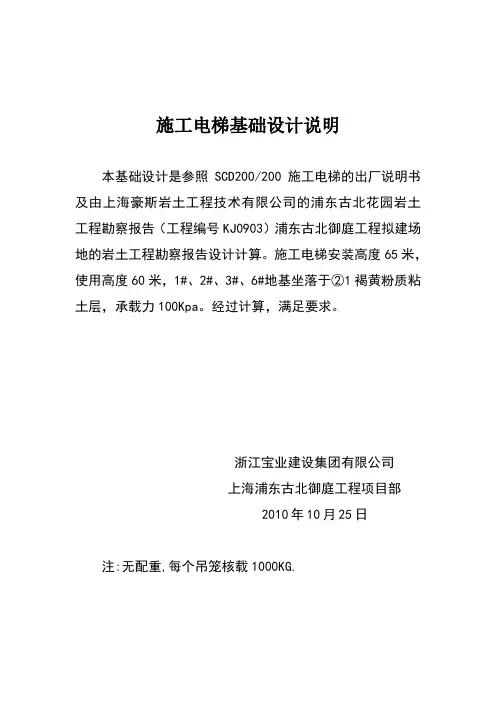

施工电梯基础设计说明
本基础设计是参照SCD200/200施工电梯的出厂说明书及由上海豪斯岩土工程技术有限公司的浦东古北花园岩土工程勘察报告(工程编号KJ0903)浦东古北御庭工程拟建场地的岩土工程勘察报告设计计算。
施工电梯安装高度65米,使用高度60米,1#、2#、3#、6#地基坐落于②1褐黄粉质粘土层,承载力100Kpa。
经过计算,满足要求。
浙江宝业建设集团有限公司
上海浦东古北御庭工程项目部 2010年10月25日
注:无配重,每个吊笼核载1000KG.
荷载计算
围栏重量1225KG
吊笼重量1480*2=2960KG
吊笼载重量 1000*2=2000KG
导架总重量 191*65=12415KG
以上五项合计 18600KG
附墙架、动力电缆,电缆导向装置、钢丝绳、头架、紧固件等重量约占导架总重量的30% 3725KG
用过道竖杆和过桥连杆的附墙结构的重量约为导架总重量的45% 5587KG
P=(18600+3725+5587)×9.81=273817N
基础面积:5.3×3.65=19.35㎡
Pa=273817÷19.35=14150.75N/㎡﹤100Kn/㎡
符合要求
(资料素材和资料部分来自网络,供参考。
可复制、编制,期待你的好评与关注)。
SC200型施工升降机基础施工设计计算拓海南山雅筑
拓海•南山雅筑工程1#楼SC200/200施工升降机基础施工方案编制单位:重庆宏宇建设(集团)有限公司编制日期:2019年4月26日一、编制依据 (3)二、工程概况 (3)三、S C200/200型施工升降机概况.................................. .3四、施工升降机安装概况 (4)五、基础设计 (5)六、基础底板支顶加固计算 (6)七、基础施工 (12)八、现场安全防护措施 (13)一、编制依据1、中联重科股份有限公司《SC型施工升降机使用说明书》2、《建筑机械安全技术规程》JGJ33-20123、《建筑施工安全检查标准》JGJ59-20114、《建筑施工手册》第四版5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20116、拓海•南山雅筑1#楼住楼工程、6#娄及车库工程设计施工图二、工程概况建设单位:毕节拓海置业有限公司监理单位:贵州省百盛监理有限公司地勘单位:核工业贵港工程勘察院设计单位:上海锋思城界建筑设计研究院有限公司施工单位:重庆宏宇建设(集团)有限公司本工程建筑层数为26层,其中地下1层,地上26层;总建筑面积14727.28卅;建筑高度78.00米;地下室层高4.0m, 1~26层层高均为3m。
根据施工需要,主体结构及装饰阶段施工,垂直运输机械采用1台SC200/200施工升降机配合施工,计划安装时间为结构14层开始,预计安装高度为80米。
三、SC200/200型施工升降机概况SC200/200型施工升降机为齿轮齿条传动,传动部分在吊笼顶部,做垂直运输建筑施工用起重设备,额定载重量为2X2000kg,主要结构由吊笼、传动部分、导轨架、外笼组成。
吊笼是升降机运载人和物料的构件,笼内设有电控箱和防坠安全器,并设有期限开关和机电联锁开关、上下限位开关,只有当吊笼前后夹门、外笼门、安全活动门均关好后,吊笼才能运行。
防坠安全器是升降机的主要安全装置,当吊笼在高空出现意外情况,突然下坠,其速度超过正常运行速度时,防坠安全器会自然制动,防止吊笼坠落。
SC200施工升降机安装施工方案解析
目录一、起落机简介 . (1)1、工程概略 (1)2、性能参数表 (1)3、结构原理简介 . (2)二、编制依照 (2)三、起落机的安装 . (3)1、安装人员要求 . (3)2、现场的准备 (3)3、安装前设施的准备工作 (5)4、正式安装 (5)4.1 、基础部分的安装 . (5)4.2 、吊杆的安装 (6)4.3 、正常接高 (6)4.3.1 、标准节的安装 (6)4.3.2 、附着架的安装 (8)四、起落机的使用 . (9)五、起落机的操作 . (9)六、吊笼的坠落试验 (10)七、试验 (11)八、安全保证举措 . (12)SC200/200 施工起落机安装施工方案一、起落机简介1、工程概略转塘镇象山农转居多层公寓项目(D-14组团),建筑结构属于钢筋混凝土框剪结构。
建筑面积为 79740 ㎡,建筑高度米。
施工起落机安装总高度米,采纳SC200/200 施工起落机。
SC200/200 施工起落机由长沙中联重工科技发展股份有限企业研制。
该套设施拥有技术性能先进、使用安全靠谱、保护养护方便等明显特色。
2、性能参数表序号项目单位参数1 额定载荷kg 2000/20002 最大自由端高度m 93 最大提高升度m 1504 额定提高速度m/min 335 电机型号YZEJ132M-46 电机功率Kw 3×11/3 ×117 齿轮齿条模数88 安全装置SAJ40-1.2 型防坠安全器9 标准节高m 1.50810 标准节截面尺寸m 0.65 × 0.6511 标准节质量Kg 15112 吊笼空间(长×宽×高)m 3×1.3 × 2.413 整机自重t 约 23(150m)3、结构原理简介SC200/200 施工起落机整机表示图。
本机主要包含以下几个部分:传动系统、防坠安全器、吊笼、底笼、导轨架标准节、附着装置、吊杆、电器设施、安全控制系统等。
施工升降机施工方案
SC200/200 型施工升降机施工升降机安装、拆除方案长兴湾16#地项目部2011年 3 月20 日总则SC200/200型施工升降机基础根据使用总高度以及土壤耐压力而定基础图中各项尺寸。
此外,混凝土基础的施工还必须符合当地的有关安全法规及通过特种设备的安全检测。
一、工程名称:长兴湾16#地6#-10#楼二、工程概况:本工程为框架结构,6#、7#楼地上16层,地下一层,8#、9#楼地上17 层,地下一层,10#楼地上15 层,总建筑面积40548.35M2。
三、基础计算1.基础计算计算简图取四个地脚孔中心所围面积,简图如下:升降机有四个工况:正常工作状态,安装状态,事故状态,非工作状其中以正常工作状态中轿厢在底部的工况对基础最为不利,此时基础承载:N =(G吊笼重+ G底笼+ G导轨架总重+ G对重+ G额定载重)X 1.4 =(30+24+58+25+40) X 1.4 =247.8KNM = M风+ M吊笼重+ M额定载重此三项按一次超静定计算下端处:1 2M风二—X q 风X L8= -X 0.2 X 928=2.03 KN m=1 (26 1.108) (1 2 =3.6 KN m M=2.03+3.6=5.63 KN m 根据以上外载N 、M 作以下验算: 2. 底面积验算 N G npr式中: N=247.8KNG —基础混凝土重G=R V =2.5 0.25 3.8 5.6=133 KN[P]---- 基础允许承载能力一般为100KN mP= ^-G =247.8 空=17.89KN < [P]D 5.6X3.83.基础底面上的应力CT max N G 6M -------- + ----- A B A 2B 247.8 133 + 6 5.63 18.178 KN5.6 3.8 5.62 3.8 N +G (X minA B 6M _ 247.8+133 6 汉 5.63 =仃61 KNA 2B 5.6 3.8 5.623.8満足条件: (T max _ 1.2 [P]min _ 17.61二 18.178=0.94.板厚验算 混凝土板上平面到最下面钢筋距离为 h o,则:h eK -Q C M 吊笼重+ M 额定载重二丄M (1- 3 2式中:K:冲切强度参数取2.2Q c:单边冲切破坏载荷2X 18.178=83.958 KN Q= Cf ax=(1.51 3.8-1.058 )R:抗拉强度500 #水泥R L=2.45N mrmb p:冲切锥体b p=b+h)=760+(250-35)=975mm. 2.2110000 “匚WOh 0= =135.078mm0.75X2.45X975満足设计要求四、基础图:见下图札厂5Or M ? 1 J O.I/LO A1'-,五、基础设置方案方案:混凝土基础在地面上六、附墙架计算附墙架作用建筑物上力F的计算:F=L 60000 NB x2.051N=0.102kg附墙架与墙壁的连接型式1. 墙壁上的预埋件相连接 2 .用穿墙螺栓固定3. 预埋螺栓 4 .钢结构焊接根据现场的实际施工进度以及现场的预埋位置是或准确来确定各附墙架的连接型式。
SC200型施工升降机基础施工方案
目录一、编制依据 (2)二、工程概况 (2)1、建设工程简介 (3)2、主要楼栋层数及建筑高度 (3)3、施工项目简况 (3)4、施工升降机安设计划 (4)5、施工升降机的附着安装计划 (4)三、SC200/200型施工升降机概况 (5)四、升降机的竖向荷载概况 (6)1、升降机重量计算 (6)2、附墙架、电缆导向装置 (6)3、升降机最大总重量 (6)五、基础设计 (7)1、基础范围及类型 (8)2、回填区域基础的做法 (9)3、天然基础的设计 (9)4、基础底板置于地下室顶板的设计 (12)5、地下室顶板处承载力验算 (13)六、基础底板支顶加固计算 (14)1、基础顶板下支的撑系统 (14)2、加固支撑脚手架验算 (15)3、计算结果 (21)4、混凝土强度验算 (21)七、施工升电梯基础施工 (22)八、现场安全防护措施 (22)后附施工电梯基础图、及立面图施工升降机基础施工方案一、编制依据1、重庆长风机械制造有限责任公司《SC200/200施工升降机使用说明书》2、《建筑机械安全技术规程》JGJ33-20013、《建筑施工安全检查标准》JGJ59-20114、《建筑施工手册》第四版5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20116、重庆市建筑起重机械安全监督管理实施细则7、南湖xxx建设项目设计图二、工程概况1、建设工程简介拟建项目共48栋建筑物,其中有25栋高层建筑为住宅、酒店等,主体楼层数为15层~31层,裙楼商业用房的楼层数为1~3层。
主楼的结构类型均为剪力墙结构;23栋多层建筑为商业用、房幼儿园及配套用房,楼层数量为3层或~4层,采用框架结构。
2、主要楼栋层数及建筑高度3、施工项目简况4、施工升降机安设计划本方案将对一区、二区的8栋高层建筑的室外施工升降机的基础作叙述,一区1#楼、2#楼这两栋高层建筑的室外施工升降机的基础置于回填土区域,二区除8#、9#楼这两栋高层建筑的室外施工升降机置于地下室顶板上外,其余楼栋的室外升降机均设置于回填土区域。
施工升降机设计计算书
施工升降机设计计算书SC200/200型施工升降机设计计算书1 导轨架(标准节)的设计与校核主要性能参数及几何参数标准节重量:140 kg ;吊笼重:=0Q 1500kg ;最大吊杆起重量:q = 200kg ;每个吊笼的额定载重量为:==21Q Q 2000kg ;提升高度:='H 144m; 最大附着间距:L = 6m ;标准节高:h = ;起升速度:v = 33m/min导轨架最大架设高度:H = 150m ;标准节主弦杆尺寸:φ76mm ×;标准节主弦杆中心距:a ×b = 650×650mm ;吊笼空间尺寸:××;工作吊笼数:N=2;主电机额定功率:P = 3×11kW 。
计算载荷1.2.1 结构自重载荷图1-1 标准节结构图650±0.1650± 0.11508 +0.113111091234567812表1-1 标准节自重明细表序号材料规格名称数量材料单重(k g )总重(k g )1 φ76×主弦杆4 20 2 ∠75×50×5 前(后)角钢4 Q235A 11 3 φ× 斜腹杆Ⅰ 4 Q235A 4短角钢4 Q235A 5 ∠63×40×5 前后角钢2 Q235A 6 齿条2 Q235A 7 齿条连接块 6 Q235A 8连接弯板8 Q235A 9 ∠75×50×5 角钢4 Q235A 10 φ× 斜腹杆Ⅱ 2 Q235A 11∠63×40×5角钢2 Q235A 12 φ× 斜腹杆Ⅲ 2 Q235A 13 接头 4 Q235A 14 M16×70 螺钉 6 Q235A 15 M16 螺母 6 Q235A 总计1.2.2 结构(自重)线载荷14092.841.508x qkgq l m===1.2.3 风载荷由实际结构计算得出(一个标准节)实际迎风面积为:21.50820.0760.07520.5870.06820.58720.7750.02680.438s A m =??+??+??+??=(应为As=2×+×+×+×+×=0.486m 2)桁架轮廓面积l A :21.5080.650.98l A m =?=结构迎风面充实率0.438/0.450.98S l A A ?===;(需改)型钢桁架结构充实系数φ=~,取0.5φ=;(φ与φ应一致)根据安装高度与结构形式确定风载体形系数C ;型钢构成平面桁架风力系数C = ~,取C = ;标准节为两桁架并列的等高结构,则总迎风面积为:A = 1122A A μμ+式中,111l A A φ=(前片结构的迎风面积)222l A A φ=(后片结构的迎风面积)μ1=1μ2:按前片结构的φ1=和间隔比a/b=1确定折减系数μ2= 代入上式,则总迎风面积为:22(1)0.50.98(10.5)0.735l A A m φμ=+=??+=1.2.3.1 工作状态最大风力线载荷:最大风力线载荷按下式求得w f h p Aq CK q l l== (?)式中:h -K 风压系数;工作风压系数1h K =风载荷w p 的计算依据GB3811-2008 w p Cp A ∏=;由GB3811-2008表15得22250/25/p N m kg m ∏==,按照在沿海等地方选取。
SC200施工电梯基础方案
10055—19966、《施工升降机试验方法》GB/T10056—1996三、施工方案(一)、基础施工方案1、施工电梯设置位置8栋高层按每栋设置一台施工电梯,共设置8台施工电梯,具体位置详施工组织设计施工总平面图。
2、基础施工方案基础梁配筋为上部425,下部632。
板配筋为双层双向14@150。
混凝土强度等级采用C30。
在基础壁上设置排水及清扫口。
施工电梯完成施工任务并拆除后,将增加的施工电梯混凝土基础拆除干净,再进行设计图纸要求的施工任务。
基础位置在施工时现场确定。
3、基础荷载计算1)、荷载计算P=(吊笼自重+外笼自重+导轨架重+对重重量+载重量)*2.1则吊笼自重1400*2=2800KG外笼自重1500KG导轨架重(共73节160KG/节)73*160=11680KG对重重量1258*2=2516KG载重量2022*2=4000KG总计22.496t基础荷载P=22.496*2.1=47.2t电梯基础为4200×4000×300mm,梁300×800,则整个电梯基础范围内顶板所受荷载为P总=4.66t/㎡;2)、验算结构梁配筋将施工电梯总荷载、施工电梯基础、结构梁板等荷载总和来验算结构梁配筋率。
根据工程实际情况,采用PKPM结构计算模块验算配筋,从计算结果表明设计图纸结构梁配筋率满足荷载要求。
3)、计算施工电梯配筋本工程施工电梯基础采用梁板式基础,平行于建筑物设置300×800基础梁,4200×4000×300mm基础板。
用PKPM施工技术模块中楼板及框架计算工具计算梁板配筋计算及验算。
得基础梁配筋为上部425,下部632。
板配筋为双层双向14@150。
4、基础施工1)、将-0.8m结构板清理干净,弹出定位及模板线,铺30mm厚泡沫板;2)、绑扎钢筋、支设模板;。
施工升降机基础计算书
施工升降机基础计算书(一)计算参数1.施工升降机基本参数施工升降机型号:SC200/200;吊笼形式:双吊笼;架设总高度:98m;标准节长度:1.508m;导轨架截面长:0.9m;导轨架截面宽:0.6m;标准节重:140kg;对重重量:1300kg;单个吊笼重: 1460kg;吊笼载重:2000kg;外笼重:1480kg;其他配件总重量:200kg;2、基础参数基础混凝土强度等级:C30;8@250;8@250;基础长度l:6.0 m;基础宽度b:4.0 m;基础高度h:0.3 m;(二)基础承载计算:导轨架重(共需65节标准节,标准节重140kg):140kg×65=9100kg,施工升降机自重标准值:P k=(1460.00×2+1480.00+1300.00×2+2000.00×2+9100.00+200.00)×10/1000=203.0kN考虑动载、自重误差及风载对基础的影响,取系数n=2.1基础承载力设计值:P=2.1×203.0=426.3kN(三)地基承载力验算承台自重标准值:G k=25×6.00×4.00×0.30=180.00kN承台自重设计值: G=180.00×1.2=216.00kN作用在地基上的竖向力设计值:F=426.3+216.00=642.3kN基础下地基承载力为:p= 220.00×6.0×4.0×0.30=1584.00kN >F=642.3kN该基础符合施工升降机的要求。
(四)基础承台验算1、承台底面积验算轴心受压基础基底面积应满足S=6.0×4.0=24.0m2≥(P k+G k)/f c=(203+180.00)/(14.3×103)=0.027m2。
承台底面积满足要求。
2、承台抗冲切验算由于导轨架直接与基础相连,故只考虑导轨架对基础的冲切作用。
SC200-200型施工升降机基础施工方案
SC200/200型施工升降机基础施工方案编制人:审核人:审批人:建设工程集团工程项目部2019年月目录1、工程概况 (3)2、编制依据 (3)3、施工升降机的选用及概述 (4)4、施工准备 (5)5、室外升降机基础施工方法 (6)6、施工技术注意事项 (7)7、施工安全措施 (7)8、文明、环保施工措施 (8)9、施工升降机计算书 (8)1、工程概况工程名称:工程地址:建设单位:房地产开发有限公司设计单位:规划建筑设计有限公司勘察单位:监理单位:建设监理有限责任公司施工单位:建设集团有限公司工程位于***市***区***以东***路以北。
总建筑面积为***m2由***建设集团有限公司承建。
其中3#、14#楼为地上7层,建筑檐高为24.65m;4#~13#楼为地上6层,建筑檐高为21.45m;22#~26#楼为地下一层、地上11层,建筑檐高为35.95m。
3#~14#楼为桩基承台梁基础、钢筋混凝土剪力墙结构。
22#~26#楼为桩基筏板基础、钢筋混凝土剪力墙结构。
室外地坪相当于***高程1.500,其中3#-14#室内正负零为***高程3.300,3#-14#室内外高差为1.8m;22#-26#室内正负零为***高程4.000、室内外高差为2.5m。
本工程3#-14#由于每台塔吊需要供应4栋楼;作业量较大;现外用物料提升机随主体一同施工。
每栋楼一台物料提升机具体位置详见平面布置图。
根据本工程平面尺寸及建筑总高度,材料的堆放和加工制作场地的位置,本工程的垂直运输在二次结构及装修工程施工阶段每栋楼选用一台施工升降机;3#~14#选用型号为机械设备有限公司生产的SS150/150物料提升机、22#~26#选用起重设备有限公司生产的SC型系列施工升降机。
2、编制依据3、施工升降机的选用及概述3.1、本工程建筑层数较低,单体较多、工期要求紧,砌体、抹灰、外墙装饰工程量大。
根据结构特点及工作量的现实情况,从技术及经济的角度,本工程22#-26#楼选用***起重设备有限公司生产的SC200/200物料提升机。
施工升降机基础计算书
施工升降机基础计算书(一)计算参数1.施工升降机基本参数施工升降机型号:SC200/200;吊笼形式:双吊笼;架设总高度:98m;标准节长度:1.508m;导轨架截面长:0.9m;导轨架截面宽:0.6m;标准节重:140kg;对重重量:1300kg;单个吊笼重: 1460kg;吊笼载重:2000kg;外笼重:1480kg;其他配件总重量:200kg;2、基础参数基础混凝土强度等级:C30;承台底部长向钢筋:8@250;承台底部短向钢筋:8@250;基础长度l:6.0 m;基础宽度b:4.0 m;基础高度h:0.3 m;(二)基础承载计算:导轨架重(共需65节标准节,标准节重140kg):140kg×65=9100kg,施工升降机自重标准值:P k=(1460.00×2+1480.00+1300.00×2+2000.00×2+9100.00+200.00)×10/1000=203.0kN考虑动载、自重误差及风载对基础的影响,取系数n=2.1基础承载力设计值:P=2.1×203.0=426.3kN(三)地基承载力验算承台自重标准值:G k=25×6.00×4.00×0.30=180.00kN承台自重设计值: G=180.00×1.2=216.00kN作用在地基上的竖向力设计值:F=426.3+216.00=642.3kN基础下地基承载力为:p= 220.00×6.0×4.0×0.30=1584.00kN >F=642.3kN该基础符合施工升降机的要求。
(四)基础承台验算1、承台底面积验算轴心受压基础基底面积应满足S=6.0×4.0=24.0m2≥(P k+G k)/f c=(203+180.00)/(14.3×103)=0.027m2。
承台底面积满足要求。
SC200200施工升降机结构设计计算书
SC200/200施工升降机结构设计计算书一、 受力分析:根据该机的使用工况,出现的载荷有:工作载荷、风载荷以及自重载荷,最不利的载荷组合为:升降机超速运行且载荷的吊笼宽度外偏 1 6放置,风载荷沿平行于建筑物方向吹来。
最不利工况为一个吊笼运行至上极限位置,另一个吊笼在底部的情况。
(如图一所示)二、立柱几何特性计算1、立柱标准节构造立柱标准节构造为:以四根Φ76×4mm 无缝钢管(材料为Q235)为主肢,成正方形截面□650×650mm 布置,以8根Φ26.8×2.75mm 钢管(材料Q235)及8根L75×50×5mm 角钢(上、下框架)和四根L75×50×5mm 角钢(中框架)为连缀件焊接而成。
(如图二所示)2、主肢截面积Ao=π×(D 2-d 2)/4式中 Ao ——主肢截面面积(mm 2)D ——主肢钢管外径(mm)d ——主肢钢管内径(mm)已知:D=76mm d=68mm∴Ao=π4(D 2-d 2)= 3.14 4×(762-682)=904.78mm 2 3、立柱截面形心位置因为立柱截面为对称结构,所以立柱截面形心位于立柱截面几何中心位置,(x c 、y c )为形心坐标。
4、一根主肢截面惯性矩。
Io= π 64( D 4-d 4)式中Io ——为一根主肢对通过形心坐标轴的惯性矩(mm 4) D=76mm , d=68mm∴Io= π 64( D 4-d 4)= 3.14 64(764-684)=588106.14mm 45、立柱标准节对形心轴X 轴、Y 轴的惯性矩Ix=4Io+4Y c A=4×588106.14+3252×904.78×4=384621974.6mm 4Iy=Ix=384621974.6mm 46、立柱截面面积A=4Ao=4×904.78=3619.12mm 27、立柱截面对形心轴的回转半径r x =A Ixr x —对形心x 轴的回转半径。
SC200型施工升降机基础施工设计计算
大东家府邸商住楼工程SC200/200施工升降机基础施工方案编制:阳桂林审核:孙卫逵审批:编制单位:湖南省庆新建筑有限公司编制日期:2015年月日目录一、编制依据 (3)二、工程概况 (3)三、SC200/200型施工升降机概况............................... .3四、施工升降机安装概况 (4)五、基础设计 (5)六、基础底板支顶加固计算 (6)七、基础施工 (12)八、现场安全防护措施 (13)一、编制依据1、中联重科股份有限公司《SC型施工升降机使用说明书》2、《建筑机械安全技术规程》JGJ33-20013、《建筑施工安全检查标准》JGJ59-20114、《建筑施工手册》第四版5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20116、隆回大东家府邸商住楼工程设计图二、工程概况项目名称:大东家府邸商住楼建设单位:隆回三农房地产开发有限公司设计单位:邵阳市第二研究设计院监理单位:邵阳市工程建设监理有限公司施工单位:湖南省庆新建筑有限公司本工程建筑层数为27层,其中地下1层,地上26层;总建筑面积36465m2;建筑高度79.950米;地下室层高 m,一层层高4.1m,2~26层层高均为3m。
根据施工需要,主体结构及装饰阶段施工,垂直运输机械采用1台SC200/200施工升降机配合施工,计划安装时间为结构10层开始,预计安装高度为90米。
三、SC200/200型施工升降机概况SC200/200型施工升降机为齿轮齿条传动,传动部分在吊笼顶部,做垂直运输建筑施工用起重设备,额定载重量为2×2000kg,主要结构由吊笼、传动部分、导轨架、外笼组成。
吊笼是升降机运载人和物料的构件,笼内设有电控箱和防坠安全器,并设有期限开关和机电联锁开关、上下限位开关,只有当吊笼前后夹门、外笼门、安全活动门均关好后,吊笼才能运行。
防坠安全器是升降机的主要安全装置,当吊笼在高空出现意外情况,突然下坠,其速度超过正常运行速度时,防坠安全器会自然制动,防止吊笼坠落。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
大东家府邸商住楼工程SC200/200施工升降机基础施工方案编制:阳桂林审核:孙卫逵审批:编制单位:湖南省庆新建筑有限公司编制日期:2015年月日目录一、编制依据 (3)二、工程概况 (3)三、SC200/200型施工升降机概况............................... .3四、施工升降机安装概况 (4)五、基础设计 (5)六、基础底板支顶加固计算 (6)七、基础施工 (12)八、现场安全防护措施 (13)一、编制依据1、中联重科股份有限公司《SC型施工升降机使用说明书》2、《建筑机械安全技术规程》JGJ33-20013、《建筑施工安全检查标准》JGJ59-20114、《建筑施工手册》第四版5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20116、隆回大东家府邸商住楼工程设计图二、工程概况项目名称:大东家府邸商住楼建设单位:隆回三农房地产开发有限公司设计单位:邵阳市第二研究设计院监理单位:邵阳市工程建设监理有限公司施工单位:湖南省庆新建筑有限公司本工程建筑层数为27层,其中地下1层,地上26层;总建筑面积36465m2;建筑高度79.950米;地下室层高 m,一层层高4.1m,2~26层层高均为3m。
根据施工需要,主体结构及装饰阶段施工,垂直运输机械采用1台SC200/200施工升降机配合施工,计划安装时间为结构10层开始,预计安装高度为90米。
三、SC200/200型施工升降机概况SC200/200型施工升降机为齿轮齿条传动,传动部分在吊笼顶部,做垂直运输建筑施工用起重设备,额定载重量为2×2000kg,主要结构由吊笼、传动部分、导轨架、外笼组成。
吊笼是升降机运载人和物料的构件,笼内设有电控箱和防坠安全器,并设有期限开关和机电联锁开关、上下限位开关,只有当吊笼前后夹门、外笼门、安全活动门均关好后,吊笼才能运行。
防坠安全器是升降机的主要安全装置,当吊笼在高空出现意外情况,突然下坠,其速度超过正常运行速度时,防坠安全器会自然制动,防止吊笼坠落。
本工地长沙中联重工股份有限公司制造的 SC200/200型施工升降机具体技术参数如下:四、施工升降机安装概况施工流程:施工升降机安装位置处砼浇筑→地下一层加固→施工升降机基础施工→安装施工升降机→施工升降机拆除→加固架体拆除。
安装位置:考虑到现场情况,施工电梯安装在地下室顶板上,最终安装高度90m。
采取附墙方案,附墙间距9米(每三层楼高度设附墙一道),附着架数为9架(分别在第3、5、8、11、14、17、20、23层及屋面层设置附墙),附墙长度2.9~3.6米。
五、基础设计施工升降机设计安装高度90m,采用60节标准节(每节高1.508m)。
施工升降机架重量及尺寸参考长沙中联重工股份有限公司提供的《SC型施工升降机使用说明书》。
本工程施工升降机安装位置:在29~32轴交J~G轴间。
根据使用说明书要求基础底板尺寸为6000×4000×300,配筋双层双向Ф12@200,土基地耐力R≧15吨/㎡。
在地下室顶板上,地下室顶板该部位板厚200mm,板筋原设计是双层双向Ф12@200,考虑安装施工升降机位置,施工时板筋加密为双层Ф12@100,施工时结构梁300*700~900mm,利用原地下室结构梁板,板厚200+100mm进行计算,。
1、基础底板受力分析及载荷计算:(1)竖向荷载计算①升降机重量计算:安全系数K=2.1,升降机按安装高度90米时计算重量,G=(吊笼重+底笼重+导轨架自重+吊笼载重重+附墙架、电缆导向装置重量)×2.1 机架重量:吊笼重(双笼,含驱动系统):2000㎏×2=4000㎏底笼重:1480㎏导轨架自重(安装高度90米,标准节每节长1.508米,共需60节,每节重145㎏,):145㎏×60=8700㎏吊笼载重重(双笼):2000kg×2=4000㎏机架重量=4000+1480+8700+4000=18180㎏②附墙架、电缆导向装置紧固件等约占导轨架总重的30%,约为145×60×0.3=2610㎏ ③ 升降机总重量:G=(18180+2610)×2.1=43659㎏=43.66t ≈437KN (2)基础板重量计算(施工尺寸:6000×4000×300)重量:P 2=1.2×2.5×6×4×0.30=21.6吨≈216KN (3)竖向荷载:P 总=(P 1+P 2)=653KN ≈66吨。
2、基础安装在地下室顶板处时地下室顶板承载力验算:根据设计图纸及设计院提供的地下室顶板(覆土部分)承载力相关数据,覆土部分的地下室顶板的承载力为:q 1=40KN/㎡(板厚200mm ,C35砼)。
经复核施工升降机基础底板传来的均布荷载q 2=653/6/4=27.2KN/㎡<q 1=40KN/㎡,地下室顶板能够承载升降机基础底板传来的66吨的最大荷载,报设计复核同意本方案中的升降机基础设置在地下室顶板上。
计算过程:67.06/4/==oy ox l l集中力化为均布荷载q=470/6/4=19.6KN/mm KN ql M x ⋅=⨯⨯==6.1746.190561.00561.022集中力下[M x ]= M x ×2=35.2 m KN ⋅ 根据结构静力计算手册查表得:板取300厚,C35砼,As=630mm 2,三级钢HRB400配筋取双层双向Ф12@175,实际施工时配筋为双层双向Ф12@100。
六、基础底板支顶加固计算6.1、根据设计要求,施工电梯基础须增设支顶结构以保证主体结构及基础底板的安全性,其位置在标准节的正下方,即地下室顶板下方,采用落地式Ф48×3.0mm 钢管满堂脚手架回撑加固,将荷载传至基础筏板上。
根据施工电梯基础尺寸6000mm×4000mm,所以加固平面范围为6600mm ×4200mm。
钢管立杆长度3800mm,立杆间距600mm,步距1.7米,立杆自由端长度不大于250mm,离地200mm处按纵下横上设置纵横向扫地杆,立杆底部设置底座,顶部设可调顶托,顶托上加设60×80木枋与顶板结构砼底顶紧。
架体四周设置由下至上的竖向连续剪刀撑,宽度4~6米。
扣件扭紧扭矩40~65N.m。
安全员全部检查并进行架体验收。
加固脚手架施工完毕后,方可进行施工升降机基础施工。
加固脚手架的立杆间距、步距、剪刀撑、扫地杆、顶托等要严格按照方案要求实施,经项目技术负责人验收通过后,方可下道工序。
施工升降机基础完工且经公司主管部门验收通过后,方可进行施工升降机的安装。
施工升降机全部拆除后,方可拆除加固的脚手架。
6.2、验算1、基本参数:(m):0.6m;步距h(m):1.7m;立杆横向间距或排距la(m):0.6m;脚手架搭设高度3.8m;立杆纵向间距或排距lb立杆上端伸出至模板支撑点的长度a(m):0.25;钢管类型(mm):Ф48×3.0 连接方式:顶托支撑;扣件抗滑承载力系数:0.80.2、荷载参数脚手板自重(kN/㎡):0.300;栏杆自重(kN/㎡):0.150;材料堆放最大荷载(1(N/㎡):40.000;施工均布荷载标准值(kN/㎡):1.000。
3、纵向支撑钢管计算:纵向钢管按照均布荷载下连续梁计算,截面力学参数为截面抵抗矩W= 5.08 cm3;截面惯性矩I=12.19cm3;(1)荷载的计算:脚手板与栏杆自重(kN/m):q 11=(0.150+0.300)×0.600=0.270 kN/m;堆放材料的自重线荷载(kN/m):q12=40. 000×0.600=24.000 kN/m;活荷载为施工荷载标准值(kN/m):Pi=1.000×0.600=0.600 kN/m(2)强度计算:最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩。
最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和;最大弯矩计算公式如下:M 2max=_O.1Oq1l2 -0.117q2l2最大支座力计算公式如下: N=1.1q1l+1.2q2l均布恒载:q1=1.2×q11+1.2×q12=1.2×0.270+1.2x24.000= 29.124 kN/m;均布活载:q2=1.4×0.600=0.840 kN/m;最大弯距M max=0.1×29. 124×0.6002+ 0.117×0.840×0.6002=1.084 kN.m:最大支座力N= 1.1×29.124×0.600+ 1.2×0.840×0.600= 19.827 kN;截面应力o=0. 600×106/(5080.0)=118.110 N/mm2;纵向钢管的计算强度118.110 N/mm2小于205.000 N/mm2,满足要求!(3)挠度计算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度;计算公式如下: V max=0.667+0.990均布恒载:q= q11+q12=0.270+24. 000=24.270 kN/m;均布活载:p= 0.600 kN/m;V= (0.677×24. 270+0. 990×0.600)×600. 04/(100×2.060×105×121900.0)=0.879 mm纵向钢管的最大挠度0.879小于400. 000/250=1.6与10,满足要求。
4、扣件抗滑移的计算:按照《建筑施工扣件式钢管脚手架安全技术规培训讲座》刘群主编,P96页,双扣件承载力设计值取25.00kN,按照扣件抗滑承载力系数0.80,该工程实际的旋转双扣件承载力取值为12.80kN。
R≤Rc其中Rc一扣件抗滑承载力设计值,取20.00 kN;纵向水平杆传给立杆的竖向作用力设计值R= 19.827 kN<20.00 kN,所以双扣件抗滑承载力的设计计算满足要求!5、模板支架荷载标准值(轴力):作用于模板支架的荷载包括静荷载、活荷载和风荷载。
1)静荷载标准值包括以下内容:脚手架的自重(kN): N G2=0.149×4.500=0.670 kN;钢管的自重计算参照《扣件式规范》附录A双排架自重标准值,设计人员可根据情况修改。
栏杆的自重(kN):N G2=0.150×0.600=0.090 kN;脚手板自重(kN):N G3=0.300×0.600×0.600=0.108 kN;堆放荷载(kN):N G4=40. 000×0.600×0.600=14.400 kN;经计算得到,静荷载标准值N G=N G1+N G2+N G3+N G4=14.598 kN;2)活荷载为施工荷载标准值产生的荷载。
