射频同轴电缆
2024年射频同轴电缆市场前景分析
2024年射频同轴电缆市场前景分析1. 引言射频同轴电缆是一种应用于通信、广播、无线电、电子设备等领域的重要传输介质。
随着无线通信技术的快速发展，射频同轴电缆市场也逐渐扩大。
本文将对射频同轴电缆市场的前景进行分析。
2. 市场概况射频同轴电缆市场目前正处于快速增长阶段。
随着5G通信技术的广泛应用，射频同轴电缆的需求量不断增加。
与传统的铜线电缆相比，射频同轴电缆具有更好的抗干扰性能和传输质量，因此在高频率、高速率的数据传输中表现出色。
3. 市场驱动因素3.1 5G通信技术的快速发展随着全球各国纷纷推进5G通信技术的部署，射频同轴电缆作为5G网络的重要组成部分，其需求量将进一步增加。
5G通信技术具有高速率、低延迟等特点，对射频同轴电缆的传输性能提出了更高的要求。
3.2 电子设备市场的繁荣射频同轴电缆在电子设备领域的广泛应用也推动了市场的发展。
随着智能手机、平板电脑、无人机等产品的普及，射频同轴电缆的需求量呈现快速增长趋势。
3.3 新兴市场的机遇发展中国家的电信和通信市场逐渐兴起，对射频同轴电缆的需求也在增加。
射频同轴电缆作为通信传输的关键环节，对提升网络稳定性和传输质量具有重要作用。
4. 市场挑战4.1 材料成本上涨射频同轴电缆的制造需要使用优质的导体材料，如铜、银等。
然而，这些材料的价格波动较大，市场价格上涨会对电缆制造商造成一定的压力。
4.2 技术创新的竞争射频同轴电缆市场竞争激烈，技术创新成为厂商们争夺市场份额的关键。
制造商需要不断提升产品质量和性能，以满足市场需求。
5. 市场前景尽管射频同轴电缆市场面临一些挑战，但其前景依然十分广阔。
首先，随着5G技术的普及和应用，射频同轴电缆的需求量将持续增长。
其次，新兴市场的崛起为市场提供了更多机遇，射频同轴电缆的市场规模将进一步扩大。
最后，随着技术的不断创新和进步，射频同轴电缆的性能将不断提升，满足市场对高质量传输的需求。
综上所述，射频同轴电缆市场前景广阔，但也需要制造商们不断创新和提升产品质量，以适应市场的需求和竞争。
射频同轴电缆
同轴电缆是有线电视系统中用来传输射频信号的主要媒质，它是由芯线和屏蔽网筒构成的两根导体，因为这两根导体的轴心是重合的，故称同轴电缆或同轴线。目前，在不能完全实现光纤到户的情况下，同轴电缆的使用量相当大，多方位了解同轴电缆的特性，对于有线电视工作者特别是刚刚从事有线电视工作的同志更是大有益处。
A1/A2=f1/f2
式中，A1为工作频率为f1时的衰减常数，A2为工作频率为f2时的衰减常数。
3.3 电缆的使用期限
任何电缆都有一定的寿命，电缆在使用一段时间后，由于材料老化，导体电阻变大，绝缘介质的漏电流增加，当电缆的衰减常数比标称值增加10%~15%时，该电缆就应该更新，一般电缆的寿命根据质量和使用场合的不同在7~20年之间。
由于在制造中尺寸精度和介质材料纯度不均匀的影响，在有线电视系统中尽管要求使用的同轴电缆特性阻抗为75 Ω，但通常实际使用的同轴电缆的特性阻抗为（75±5）Ω。因此，为防止产生信号能量反射，达到最好的传输效果，终端负载阻抗也应尽量等于电缆的特性阻抗。
3.2 衰减特性
同轴电缆的衰减特性通常用衰减常数来表示，即：单位长度（如100 m）电缆对信号衰减的分贝数。信号在同轴电缆里传输时的衰耗与同轴电缆的尺寸、介电常数、工作频率有关，相近的计算公式如下：
显然，特性阻抗随f不同而不同。如果我们假定内、外导体都是理想导体，即R和G忽略不计，则Z=L/C，特性阻抗与频率无关，完全取决于电缆的电感和电容，而电感和电容取决于导体材料、内外导体间的介质和内外导体直径，则
Z=138ε×D/d（Ω）
式中ε为绝缘体的相对介电常数，它随材料的种类和密度而不同，D为外导体内径，d为内导体外径。
4.4 检查铝箔的质量
同轴电缆中起重要屏蔽作用的是铝箔，它在防止外来开路信号干扰与有线电视信号泄露方面具有重要作用，因此对新进同轴电缆应检查铝箔的质量。首先，剖开护套层，观察编织网线和铝箔层表面是否保持良好光泽；其次是取一段电缆，紧紧绕在金属小轴上，拉直向反向转绕，反复几次，再割开电缆护套层观看铝箔有无折裂现象，也可剖出一小段铝箔在手中反复揉搓和拉伸，经多次揉搓和拉伸仍未断裂，具有一定韧性的为合格，否则为次品。
同轴射频电缆工作原理
同轴射频电缆工作原理
同轴射频电缆是一种常用于传输高频信号的电缆，其工作原理如下：
1. 结构：同轴电缆由内部导体、绝缘层、外部导体和外部护套组成。
内部导体为中心导体，通常为铜线或铜箔。
绝缘层通常由聚乙烯、聚氯乙烯等材料制成，用于隔离内、外导体。
外部导体为屏蔽层，通常由织物、铜网或铜箔制成，用于屏蔽外部干扰信号。
外部护套则用于保护电缆结构。
2. 信号传输：在电缆内部通常会通过中心导体传输高频信号，而绝缘层起到隔离内外导体的作用，防止信号泄漏或受到外界干扰。
外部导体的屏蔽层则能够防止外界干扰信号对内部信号的影响。
3. 低传输损耗：同轴电缆具有较小的传输损耗，这是由于内、外导体之间的电场是均匀分布的，从而减小了能量损耗。
此外，绝缘层、屏蔽层和护套的材料选择和结构设计也能减小传输损耗。
4. 高抗干扰能力：同轴电缆的外部导体屏蔽层能够有效地防止外界干扰信号进入电缆内部，保证传输信号的纯净性。
总之，同轴射频电缆通过合理的结构设计，能够实现较小的传输损耗和较高的抗干扰能力，用于传输高频信号的应用。

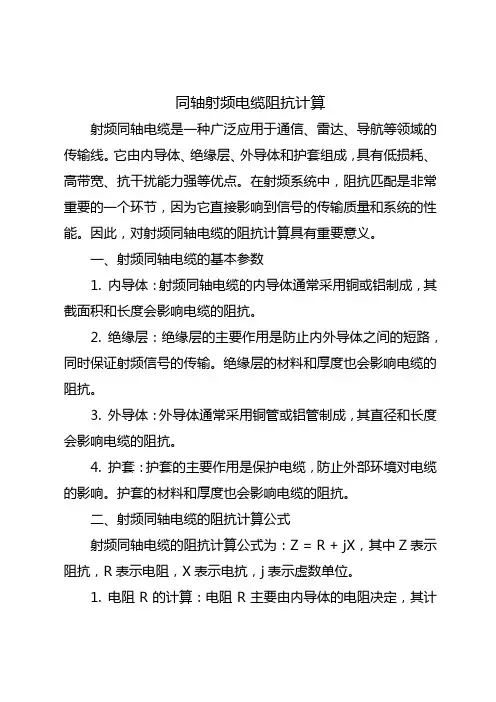

同轴射频电缆阻抗计算
同轴射频电缆阻抗计算射频同轴电缆是一种广泛应用于通信、雷达、导航等领域的传输线。
它由内导体、绝缘层、外导体和护套组成，具有低损耗、高带宽、抗干扰能力强等优点。
在射频系统中，阻抗匹配是非常重要的一个环节，因为它直接影响到信号的传输质量和系统的性能。
因此，对射频同轴电缆的阻抗计算具有重要意义。
一、射频同轴电缆的基本参数1. 内导体：射频同轴电缆的内导体通常采用铜或铝制成，其截面积和长度会影响电缆的阻抗。
2. 绝缘层：绝缘层的主要作用是防止内外导体之间的短路，同时保证射频信号的传输。
绝缘层的材料和厚度也会影响电缆的阻抗。
3. 外导体：外导体通常采用铜管或铝管制成，其直径和长度会影响电缆的阻抗。
4. 护套：护套的主要作用是保护电缆，防止外部环境对电缆的影响。
护套的材料和厚度也会影响电缆的阻抗。
二、射频同轴电缆的阻抗计算公式射频同轴电缆的阻抗计算公式为：Z = R + jX，其中Z表示阻抗，R表示电阻，X表示电抗，j表示虚数单位。
1. 电阻R的计算：电阻R主要由内导体的电阻决定，其计算公式为：R = ρL/A，其中ρ表示导体材料的电阻率，L表示内导体的长度，A表示内导体的截面积。
2. 电抗X的计算：电抗X主要由绝缘层的电容和外导体的电感决定，其计算公式为：X = 2πfL/D，其中f表示射频信号的频率，L表示外导体的长度，D表示外导体的直径。
三、射频同轴电缆阻抗计算实例假设我们要设计一根射频同轴电缆，要求其工作频率为10GHz，内导体采用铜制，截面积为1mm²，长度为1m；绝缘层采用聚乙烯材料，厚度为0.05mm；外导体采用铜管，直径为0.5mm，长度为1m；护套采用聚氨酯材料。
根据上述参数，我们可以计算出射频同轴电缆的阻抗。
1. 计算内导体的电阻：首先我们需要知道铜的电阻率ρ约为1.68×10^-8Ω·m。
代入公式R = ρL/A，得到R = 1.68×10^-8 ×1000/1 = 1.68×10^-7Ω。
射频同轴电缆型号说明及常见型号的简要参数
射频同轴电缆型号说明及常见型号电缆的简要参数一、RF常用极细同轴线电缆分类近年来，随着科技的发展，目前以手机、笔记本电脑为代表的消费类电子产品和通讯、医疗、军事类电子产品微型化发展趋势加快，性能要求不断提高，这些产品内传输各种频率信号的带状电缆、柔性电路板等传统布线原件迅速被传输速率高、频率宽且抗电磁干扰强的极细同轴线电缆取代。
以下为大家介绍一下RF常用极细同轴线电缆分类，具体如下：(一)RF同轴线按阻抗一般分为50欧和75欧两种1.阻抗50欧母同轴线一般用于RF射频领域，常见的有RG-316、RG-178、RG-174、RG-58等。
2.阻抗75欧同轴线一般常用于有线电视等视频传输系統，常见的有RG-179，RG-59等。
(二)RF同轴线，按软、硬度可分为软性电缆和半刚性电缆1.软线电缆例如RG-178、RG-174等2.半刚性电缆如RG-401、SFT-50-2-1等(三)同轴线常用的型号及分类方法1.日本关西标准制造的物理发泡系列：一般线材规格命名为1.5D-FB、1.5D-2V、3C-2V等。
2.美国军标（MIL-C-17）RG系列：以RG-178为例，RG是美国军用标准MIL-C-17对同轴射频电缆总称，178则只是序列编号而已，不同的数字代表有不同的线缆材质、特性阻抗、电性及机械性能要求等等，涉及范围较广。
3.依照美国TIMES公司LMR标准制造的低损耗物理发泡同轴电缆SRF系列：一般线材命名为SRF-LMR-100等等。
4.依据国标GB14864或行标SJ1132-77中同轴射频电缆系列：以SYV-75-2-1为例，SYV是国标GB14864、行标SJ1132-77中同轴射频电缆的型号总称，绝缘介质都是聚乙烯（PE）。
SYV中S---同轴射频电缆，Y---聚乙烯，V---聚氯乙烯。
75代表抗阻性，后面的2代表它的绝缘外径（2mm左右），最后的1是表示导体规格：“-1”是代表导体结构序号为单股，“-2”是代表导体结构序号为多股。
射频同轴电缆线知识
铝箔麦拉作用是起防辐射抗干扰的屏蔽作用，根据材质、生产工艺或用途的不 同，也可以分为：普通OPE型铝箔、双面OPE型铝箔、单面自粘OPE铝箔、双面自 粘OPE铝箔、PET高温型铝箔。
编织丝层的作用一是起紧固纵包层的作用，并能与插头有良好接触，及防辐射 抗干扰的屏蔽作用，二是为了提高屏蔽效果，三是为了连接方便，以及为了增大电 流，便于焊接等。编织丝层根据材质及工艺不同，分为：裸铜线、镀锡丝、镀银线、 铝镁合金丝等，其中铝镁合金丝性价比最高，被广泛使用。铝箔外层的编织应采用 镀锡铜丝而不能采用裸铜丝，以免产生双金属的腐蚀。
乙烯双护套 YY 聚 乙 烯 双护套
B 玻璃丝编织 H 橡套 M 棉纱编织
比如：SYV 型，它的绝缘层为实心聚乙烯； SYK 型其绝缘层为聚乙烯藕芯
以上介绍的命名方式为国家标准的命名方式，由于目前我们针对的是国际市场，而 国外不同国家对于电缆的命名方式是各不相同的。例如我国的 SYWV-75-5 射频同轴电缆 与美国的军用规范 MIL-C-17F《射频电缆》的 RG-59 类似。
三、同轴电缆线的命名方式：
为了便于大家从同轴电缆的型号大致看出其结构类型，下面给出我国电缆的统一型号 编制方法以及代号含义，供大家参考。
同轴电缆的命名通常由 4 部分组成：第一部分用英文字母，分别代表电缆的代号、绝 缘介质、介质工艺、护套材料（见表 1），第二、三、四部分均用数字表示，分别代表电 缆的特性阻抗（Ω）、芯线绝缘外径（mm）和结构序号，例如“SYWV-75-5”的含义是：该 电缆为射频同轴电缆，绝缘介质为聚乙烯，介质工艺为物理发泡，护套材料为聚氯乙烯， 电缆的特性阻抗为 75 Ω，芯线绝缘外径为 5 mm。
4
学习资料——射频同轴电缆线知识
使用高屏蔽或高编织密度的电缆。铝箔屏蔽或包箔材料的电缆不适用于电视监控系 统，但可用于发射无线电频率信号。
射频同轴电缆结构及主要技术性能
射频同轴电缆结构及主要技术性能射频同轴电缆是一种由内部导体、绝缘层、外部导体和外套构成的电缆结构。
它具有良好的射频性能，用于传输高频信号和数据，被广泛应用于通信、广播、电视、雷达、无线电设备等领域。
以下是射频同轴电缆结构及其主要技术性能的详细介绍。
1.结构-内部导体：内部导体是射频信号的传输介质，通常由铜或铝制成的中心导线构成。
-绝缘层：绝缘层包裹在内部导体的外部，阻止射频信号的漏电流。
常用的绝缘材料有聚乙烯、聚四氟乙烯等。
-外部导体：外部导体是绝缘层的外部层，用于屏蔽外界电磁干扰，通常由编织金属或箔制成。
-外套：外套是覆盖在外部导体外面的保护层，用于保护电缆免受外部环境的损害。
通常由聚氯乙烯(PVC)或低烟无卤材料制成。
2.技术性能-电压容量：射频同轴电缆的电压容量是指电缆能够承受的最大电压，通常以伏特(V)为单位。
电压容量的大小决定了电缆的适用范围和应用场景。
-阻抗：射频同轴电缆的阻抗是指电缆内部导体和外部导体之间的电阻和电感的综合效果。
常见的阻抗值有50欧姆和75欧姆。
不同的阻抗适用于不同的应用场景。
-传输损耗：射频同轴电缆的传输损耗是指信号在传输过程中由于电缆本身的电阻、电感和电容而损失的能量。
传输损耗越小，信号传输质量越好。
-带宽：射频同轴电缆的带宽是指电缆能够传输的最高频率范围。
带宽越大，电缆能够传输的频率范围越广。
-屏蔽效果：射频同轴电缆的屏蔽效果是指电缆对外界电磁干扰的屏蔽能力。
屏蔽效果越好，电缆内部信号不受外界干扰的影响程度越小。
-弯曲半径：射频同轴电缆的弯曲半径是指电缆可以安全弯曲的最小半径。
弯曲半径越小，电缆的安装和布线更加方便。
综上所述，射频同轴电缆结构及其主要技术性能包括内部导体、绝缘层、外部导体和外套四个部分，其主要技术性能包括电压容量、阻抗、传输损耗、带宽、屏蔽效果和弯曲半径等。
这些性能决定了射频同轴电缆的适用范围和应用场景。
50-22射频同轴电缆技术指标要求
50-22射频同轴电缆技术指标要求50-22射频同轴电缆是一种广泛应用于通信网络、电视信号传输、无线电频率传输等领域的电缆。
其技术指标要求主要包括以下几个方面：1.增益稳定性：射频同轴电缆的增益稳定性是指在频率范围内，电缆传输信号经损耗后，能够保持相对稳定的信号增益。
对于50-22射频同轴电缆而言，增益稳定性要求高，可以确保信号传输的质量和可靠性。
2.阻抗匹配：阻抗匹配是指射频同轴电缆输入和输出端口之间的电气特性阻抗相匹配。
50-22射频同轴电缆要求输入和输出的阻抗匹配度高，以减小信号反射和传输损耗，提高传输效率。
3.传输损耗：传输损耗是指在信号传输过程中由于电缆中的电阻、电感、电容等元件引起的能量损失。
50-22射频同轴电缆要求在频率范围内传输损耗低，以确保信号的强度和质量。
4.平衡度：平衡度是指射频同轴电缆在传输过程中两个导线之间的电信号平衡性。
高平衡度可以减少噪声和干扰，提高信号传输的可靠性。
50-22射频同轴电缆要求具有良好的平衡度。
5.带宽：带宽是指射频同轴电缆能够传输的频率范围。
50-22射频同轴电缆要求具有较宽的带宽，可以传输更多的频率信号，满足不同应用领域的需求。
6.温度范围：温度范围是指射频同轴电缆能够正常工作的环境温度范围。
50-22射频同轴电缆要求能够在较高或较低的温度下正常工作，以满足不同环境条件下的使用需求。
通过以上几个方面的技术指标要求，可以确保50-22射频同轴电缆在通信、传输等领域中的稳定性、可靠性和传输效率。
同时，在不同应用场景中，还可以根据实际需求，进一步提高技术指标要求，以满足更高级别的信号传输需求。
射频同轴电缆的速率
射频同轴电缆的速率射频同轴电缆是一种用于传输高频信号的电缆，常见于电视、电话、无线电、雷达等领域。
它的速率是指信号在电缆中传输的速度，也被称为传输速率或数据传输速率。
本文将探讨射频同轴电缆的速率及其相关知识。
一、射频同轴电缆的速率概述射频同轴电缆的速率取决于多个因素，包括电缆的设计、材料、长度以及信号的频率。
一般情况下，射频同轴电缆的速率越高，其传输带宽也越大，能够传输更多的数据。
常见的射频同轴电缆速率有50欧姆和75欧姆两种。
二、射频同轴电缆速率的影响因素1. 电缆设计：射频同轴电缆的速率受到电缆内部构造和材料的影响。
合理的电缆设计可以降低信号损耗，提高传输速率。
2. 电缆长度：一般来说，较长的电缆会导致信号衰减，降低传输速率。
因此，在设计射频同轴电缆的时候需要考虑电缆长度对速率的影响。
3. 信号频率：射频同轴电缆的速率与信号频率密切相关。
高频信号需要更高的速率才能传输，因此在选择电缆时需要根据实际应用的信号频率来确定速率要求。
三、射频同轴电缆速率的应用射频同轴电缆的速率决定了其在不同领域的应用范围。
以下是一些常见的应用场景：1. 电视传输：射频同轴电缆广泛应用于有线电视网络中，能够传输高清晰度的视频信号，并且具有较高的速率和稳定性。
2. 电话通信：射频同轴电缆也被用于电话通信系统中，能够传输语音信号和数据信号，提供高质量的通信服务。
3. 无线电通信：在无线电通信领域，射频同轴电缆被用于连接天线和无线电设备，实现信号的传输和接收，确保通信质量和速率。
4. 雷达系统：雷达系统中需要传输高频信号，射频同轴电缆能够满足其速率要求，保证雷达系统的正常工作。
四、射频同轴电缆速率的选择与优化在选择射频同轴电缆的速率时，需要根据具体的应用需求和信号频率来确定。
同时，还需要考虑电缆的成本、可靠性和性能等因素。
对于长距离传输或高速率要求的应用场景，需要选择速率较高的电缆。
为了优化射频同轴电缆的速率，可以采取以下措施：1. 选择优质的电缆材料：优质的电缆材料能够降低信号衰减和噪声干扰，提高传输速率。
射频同轴电缆的技术参数
射频同轴电缆的技术参数1.频率范围：射频同轴电缆的频率范围决定了它适用的应用场景。
常见的射频同轴电缆能够覆盖几百兆赫兹到数十吉赫兹的频率范围。
2.阻抗：阻抗是射频同轴电缆中一个重要的参数，一般标准的射频同轴电缆的阻抗为50欧姆（Ω），也有75Ω的电视同轴电缆。
3.传输损耗：射频同轴电缆的传输损耗是指信号在电缆中传输过程中的能量损耗。
它与电缆中的材料、结构、频率等因素相关。
传输损耗常用单位为分贝（dB）。
4.衰减：衰减是射频同轴电缆传输过程中信号强度衰减的程度。
一般情况下，高频信号的衰减更加显著。
复杂的传输线结构及金属外屏蔽层可以减小衰减。
5.速度：射频同轴电缆中信号的传播速度决定了信号的延迟。
一般情况下，电缆中信号的传播速度为约200-300兆米/秒。
6.容量：射频同轴电缆的容量是指电缆内部存储能量的能力。
容量与电缆的电容有关，一般单位为皮法/米（pF/m）。
7.耐压：射频同轴电缆应具备一定的耐压能力，在正常工作环境下不会发生电脑闪击等危险。
8.抗干扰：射频同轴电缆应具备较好的抗干扰能力，能在高频信号传输过程中减小对外界干扰信号的感应和传导。
9.绝缘材料：射频同轴电缆的绝缘材料应具备良好的绝缘性能和耐高温性能，以防止信号在传输过程中出现串扰或关断现象。
10.外屏蔽：射频同轴电缆的外屏蔽是用来保护内部信号不受外界电磁干扰的。
常见的外屏蔽材料有铝箔屏蔽、铜网屏蔽等。
不同应用需要的射频同轴电缆具备不同的技术参数，因此在选购射频同轴电缆时需要根据具体需求选择合适的产品。
以上列举的技术参数仅为射频同轴电缆重要的几个方面，具体参数还需根据具体型号和厂商提供的产品参数进行确认。
射频同轴电缆的技术参数
射频同轴电缆的技术参数一、工程常用同轴电缆类型及性能：1）SYV75-3、5、7、9…，75欧姆,聚乙烯绝缘实心同轴电缆。
近些年有人把它称为“视频电缆”；2）SYWV75-3、5、7、9…75欧姆,物理发泡聚乙烯绝缘同轴电缆。
有人把它称为“射频电缆”；3）基本性能：l SYV物理结构是100%聚乙烯绝缘；SYWV 是发泡率占70-80%的物理发泡聚乙烯绝缘电缆；l 由于介电损耗原因，SYV实心电缆衰减明显要大于SYWV物理发泡电缆；在常用工程电缆中，目前物理发泡电缆仍然是传输性能最好价格最低的电缆，在视频、射频、微波各个波段都是这样的。
厂家给出的测试数据也说明了这一点；l 同轴电缆都可以在直流、射频、微波波段应用。
按照“射频”/“视频”来区分电缆，不仅依据不足，还容易产生误导：似乎视频传输必须或只能选择实心电缆（选择衰减大的，价格高的？）；从工程应用角度看，还是按“实芯”和“发泡”电缆来区分类型更实用一些；l 高编（128）与低编（64）电缆特性的区别：eie实验室实验研究表明，在200KHz以下频段，高编电缆屏蔽层的“低电阻”起主要作用，所以低频传输衰减小于低编电缆。
但在200-300KHz以上的视频、射频、微波波段，由于“高频趋肤效应”起主要作用，高编电缆已失去“低电阻”优势，所以高频衰减两种电缆基本是相同的。
二、了解同轴电缆的视频传输特性——“衰减频率特性”同轴电缆厂家，一般只给出几十到几百兆赫的几个射频点的衰减数据，都还没有提供视频频段的详细数据和特性；eie实验室对典型的SYWV75-5、7/64编电缆进行了研究测试，结果如下图一：同轴传输特性基本特点：1. 电缆越细，衰减越大：如75-7电缆1000米的衰减，与75-5电缆600多米衰减大致相当，或者说1000米的75-7电缆传输效果与75-5电缆600多米电缆传输效果大致相当；2. 电缆越长，衰减越大：如75-5电缆750米，6M频率衰减的“分贝数”，为1000米衰减“分贝数”的75%，即15db；2000米（1000+1000）衰减为20+20=40db,其他各频率点的计算方法一样。
射频同轴电缆标准
射频同轴电缆标准如下：
1. 绝缘材料：射频同轴电缆的绝缘材料通常采用丁基橡胶，这是一种具有较高机械性能和耐候性的橡胶，能够抵抗环境因素对电缆的侵蚀。
2. 导体材料：射频同轴电缆的导体通常采用铜、镀锡铜、或编织型导体。
其中，编织型导体通常用于更高端的型号产品，能够有效地降低信号干扰。
3. 标称直径：射频同轴电缆的标称直径一般在0.5～2.3mm范围以内。
在选用时，需要根据不同的传输功率需求来选择合适的线径大小。
4. 衰减标准：射频同轴电缆的衰减性能是衡量其性能的重要指标之一。
根据不同的标准，如用于电视信号传输的同轴电缆（也称为同轴电视线缆），其性能要求一般为：电视信号的传输距离应大于30米，对应75-5规格电缆在1米长度上的衰减值应小于55dB。
5. 屏蔽：射频同轴电缆通常采用屏蔽结构，以减少电磁干扰。
根据不同的应用场景和需求，屏蔽层数和结构形式会有所不同。
总之，射频同轴电缆的标准涉及绝缘材料、导体材料、标称直径、衰减标准、屏蔽等多个方面。
在实际使用中，需要根据具体的应用场景和需求来选择合适的规格和质量等级的射频同轴电缆。
同时，在使用过程中需要注意维护和保养，以确保电缆的性能和可靠性。
注意：以上信息仅供参考，如果您还有疑问，建议咨询专业人士意见。
对几种射频同轴电缆的介绍
对几种射频同轴电缆的介绍射频同轴电缆是一种用于传输高频电信号的电缆，广泛应用于通信、电视、无线传输等领域。
它由内导体、绝缘层、外导体和外护套组成。
下面就几种常见的射频同轴电缆进行介绍。
1.RG6电缆：RG6电缆是一种低损耗、低失真的同轴电缆，常用于有线电视和卫星电视系统。
它具有75欧姆的特性阻抗，能够传输高达1GHz的频率信号。
RG6电缆的内导体采用铜丝，增加了信号的传输稳定性。
绝缘层通常采用泡沫聚乙烯，提供了良好的电气性能和保护。
2.RG58电缆：RG58电缆是一种非常常见的射频同轴电缆，常用于计算机网络和通信设备的连接。
它具有50欧姆的特性阻抗，适用于频率范围在0-1GHz。
RG58电缆的内导体多为铜丝或铜合金，绝缘层通常采用聚乙烯，外导体采用铜编织屏蔽加上PVC护套。
这种结构使得RG58电缆能够传输高频信号，并且具备良好的抗干扰能力。
3.RG213电缆：RG213电缆是一种传输高功率高频信号的同轴电缆，适用于军事和无线电台系统。
它具有50欧姆的特性阻抗，频率范围在0-4GHz之间。
RG213电缆的特点是内导体由实心铜芯组成，能够提供更好的信号传输效果。
绝缘层采用PE泡沫聚乙烯，外导体为铜编织屏蔽加上PE或PVC护套。
RG213电缆的抗干扰性能更好，适用于长距离传输和高功率传输。
4.LMR400电缆：LMR400电缆是一种适用于户外应用的低损耗同轴电缆，具有50欧姆的特性阻抗。
它能够传输高达3GHz的高频信号。
LMR400电缆的内导体通常采用铜管，具有低阻抗和低损耗。
绝缘层采用泡沫聚乙烯，外导体为铜编织屏蔽及PVC或PE护套。
它具备耐候性和耐磨性，并且能够在各种恶劣环境下提供良好的信号传输质量。
总结起来，射频同轴电缆是一种用于传输高频电信号的电缆，不同类型的射频同轴电缆具有不同的特性阻抗、频率范围和适用场景。
选择正确的射频同轴电缆有助于确保良好的信号传输质量和抗干扰性能。
射频同轴电缆结构及主要技术性能
射频同轴电缆结构及主要技术性能1.内导体：射频同轴电缆的内导体是一根由导电材料制成的细丝或细带，通常由铜、铝或银等导电材料制成。
内导体用来传输高频信号，因此必须具有良好的导电性能。
2.绝缘层：绝缘层位于内导体外侧，是一层用于隔离内导体和外导体之间的绝缘材料。
常用的绝缘材料有聚乙烯、聚氯乙烯等。
绝缘层的主要作用是阻止高频信号的泄漏和损耗，同时保护内导体免受外界的影响。
3.外导体：外导体是一层由导电材料制成的管状结构，通常由铜或铝制成。
外导体的主要作用是形成一个屏蔽层，将外界的干扰信号引导到地，从而减少对内导体信号的干扰。
4.外绝缘层：外绝缘层是覆盖在外导体表面的一层绝缘材料，通常由聚氯乙烯、聚四氟乙烯等制成。
外绝缘层的主要作用是保护外导体免受机械损伤和环境影响。
1.频率范围：射频同轴电缆的频率范围取决于其结构和材料。
常见的射频同轴电缆可以覆盖从几百MHz到上千GHz的频率范围，满足了大多数高频应用的需求。
2.插入损耗：插入损耗是射频同轴电缆中信号输出端与输入端之间的信号损耗。
插入损耗越低，表示电缆的传输效率越高。
3.耐电压和耐电流能力：射频同轴电缆需要具有足够的耐电压和耐电流能力，以保证在高频信号传输时不出现击穿和损坏的情况。
4.屏蔽效能：射频同轴电缆的屏蔽效能表示它对外界干扰信号的屏蔽能力。
屏蔽效能越高，表示电缆对外界干扰的抑制能力越强。
5.速度传播：速度传播是指射频同轴电缆中信号传播的速度。
不同的射频同轴电缆结构和材料会导致速度传播的差异。
总之，射频同轴电缆的结构和技术性能直接影响其在高频信号传输中的表现。
合理选择合适的射频同轴电缆能够提高信号传输的质量和稳定性。
射频同轴电缆的技术参数
射频同轴电缆的技术参数1.频率范围：射频同轴电缆的频率范围是指能够传输的信号频率的范围。
常见的频率范围从几千赫兹到几千兆赫兹不等。
2.阻抗：阻抗是指电缆中电信号传输时所遇到的电阻和反射之间的关系。
常见的阻抗有50欧姆和75欧姆。
3.损耗：损耗是指在信号传输过程中由于电缆材料和结构的特性而引起的能量损失。
损耗通常由电缆材料、构造、频率和长度等因素决定。
4.端口连接：射频同轴电缆常用的端口连接方式包括BNC、SMA、N型等，这些连接器能够确保电缆与设备之间的可靠连接。
5.传输速率：传输速率是指电缆能够传输的最大数据速率。
不同类型的射频同轴电缆具有不同的传输速率，通常可以支持从几兆比特每秒到几十吉比特每秒的数据传输。
6.外径和内径：射频同轴电缆通常由内部导体、绝缘层、外层导体和外皮组成。
外径和内径决定了电缆的尺寸和厚度，对于信号的传输和电缆的柔韧性具有重要影响。
7.最大功率：最大功率是指电缆可以承受的最大功率负载。
超过这一功率负载可能导致电缆损坏或失效。
8.工作温度范围：工作温度范围是指电缆操作的温度范围。
一般来说，射频同轴电缆应该能在-40℃至85℃的温度范围内正常工作。
9.耐电压：耐电压是指电缆能够承受的最大电压。
超过这一电压可能导致电缆绝缘破裂或电弧击穿。
10.屏蔽效能：射频同轴电缆的屏蔽效能是指电缆的屏蔽层对于外部干扰的抵抗能力。
较高的屏蔽效能可以减少信号的干扰和噪音。
以上是射频同轴电缆的一些常见技术参数，不同的应用场景和需求可能需要不同的技术参数。
在选购和使用射频同轴电缆时，我们应该根据具体的要求，选择和了解适合的技术参数，以确保良好的信号传输质量和系统性能。
《射频同轴电缆》课件
在卫星通信领域，射频同轴电缆将用于传输高速数据和高清视频 信号。
物联网应用
物联网技术的普及将推动射频同轴电缆在智能家居、智能交通等 领域的应用。
市场前景分析
全球市场需求增长
随着通信技术的不断发展，全球市场对射频同轴电缆的需求将持 续增长。
市场竞争格局
国内企业将面临来自国际知名品牌的竞争，但通过技术创新和品质 提升，国内企业有望占据更多市场份额。
清洁
定期清洁射频同轴电缆表面，去除灰 尘和污垢，保持电缆的绝缘层和保护 套完好。
检查
定期检查电缆的外观和连接头，发现 损伤或老化应及时修复或更换。
固定
确保射频同轴电缆在安装和使用过程 中固定牢固，避免受到外力损伤。
存储
在存储过程中应避免过度弯曲或扭曲 电缆，保持电缆的自然状态。
06
射频同轴电缆的发展趋势与
02 03
故障排除方法
针对不同的故障类型，可以采用相应的检测工具和技巧进行定位和修复， 例如使用信号发生器和频谱分析仪检测信号传输质量，检查电缆外观和 连接头是否损坏等。
预防措施
为了减少故障发生的概率，应定期对射频同轴电缆进行检查和维护，同 时采取措施防止电缆受到外部损伤。
使用注意事项
1 2 3
适用频率范围
政策支持
政府对通信产业的支持政策将有利于射频同轴电缆行业的发展。
感谢观看
THANKS
RG-6U
用于卫星电视接收系统， 具有较高的电气性能和机 械强度。
RG-178
常用于军事通信，具有较 小的直径和弯曲半径。
RG-59
较早的电视信号传输电缆， 现已逐渐被RG-6U取代。
规格参数
线规
传播速度
射频同轴电缆一览表
射频同轴电缆一览表射频同轴电缆是一种用于传输高频信号的电缆，广泛应用于电视、无线通信、卫星通信等领域。
射频同轴电缆的特点是具有较低的信号损耗和较高的屏蔽效果，能够有效地防止信号干扰和噪音。
下面是一份射频同轴电缆的一览表。
1.RG-6RG-6是一种常见的射频同轴电缆，主要用于有线电视和卫星电视系统中。
它的外径大约为6.9mm，内部由铜线和多层屏蔽层构成。
RG-6具有较低的信号损耗和较高的屏蔽效果，适用于长距离传输和高频率信号传输。
2.RG-58RG-58是一种小型射频同轴电缆，主要用于无线通信和计算机网络中。
它的外径大约为4.95mm，内部由铜线和单层屏蔽层构成。
RG-58具有较低的信号损耗和良好的柔性，适用于短距离传输和较低频率信号传输。
3.RG-213RG-213是一种较大尺寸的射频同轴电缆，主要用于无线通信和测量仪器中。
它的外径大约为10.3mm，内部由铜线和双层屏蔽层构成。
RG-213具有较低的信号损耗和较高的屏蔽效果，适用于长距离传输和高频率信号传输。
4.LMR-400LMR-400是一种低损耗射频同轴电缆，主要用于无线通信和卫星通信系统中。
它的外径大约为10.3mm，内部由铜线和双层屏蔽层构成。
LMR-400具有极低的信号损耗和优异的屏蔽效果，适用于长距离传输和高频率信号传输。
5.7/8英寸7/8 英寸射频同轴电缆是一种大型电缆，主要用于基站和电信网络中。
它的外径大约为22mm，内部由铜线和多层屏蔽层构成。
7/8 英寸电缆具有极低的信号损耗和优异的屏蔽效果，适用于长距离传输和高功率信号传输。
以上仅是一些常见的射频同轴电缆，市场上还有其他种类的电缆可供选择。
在选择射频同轴电缆时，需考虑传输距离、频率范围、屏蔽效果、信号损耗等因素，以满足特定应用的需求。
电线电缆手册-同轴射频电缆
实芯聚乙烯绝缘射频电缆GB/T14864—93 1 产品分类1.1 电缆的系列和名称见表1。
1.2 结构示意图SYV—50—2—41 SYV—50—3—3 SYV—50—3—4 SYV—50—5—1 SYV—50—5—3 SYV—50—17—1 SYV—50—17—2 SYV—75—4—3 SYV—75—4—4SYV—75—5—4 SYV—75—5—41 SYV—75—7—4 SYV—75—7—8 SYV—75—9—41 SYV—75—17—1 SYV—75—17—2 SYV—100—7—SYV—50—2—1 SYV—50—3—1 SYV—50—7—1 SYV—50—7—2 SYV—50—7—4 SYV—50—9—41 SYV—50—12—1 SYV—50—12—41 SYV—50—15—41 SYV—50—17—41 SYV—75—3—41 SYV—75—4—1 SYV—75—7—1 SYV—75—7—2 SYV—75—12—2 SYV—75—12—41 SYV—75—15—41 SYV—75—17—41SYV—50—2—7 SYV—50—2—85—1SYV—50—3—5 SYV—50—3—41 SYV—50—5—4 SYV—50—5—41 SYV—50—17—3 SYV—75—5—5 SYV—75—5—42 SYV—75—17—4SYV—50—7—3 SYV—50—7—6 SYV—50—7—41 SYV—75—4—2 SYV—75—7—3 SYV—75—7—41SEYV—75—2 SEYV—100—2SEYV—150—7 SEYV—200—7 注：1——圆铜单线内导体； 2——圆铜绞线内导体；3——铜包钢线绞线内导体； 4——聚乙烯绝缘；5——铜线编织外导体（SYV—50—7—6的内编织层为镀铜线）；6——聚氯乙烯护套； 7——聚乙烯填充。
5—22 电缆的规格及性参数见表2、3、4、5、6、7。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射频与微波手册
无源技术－RF 同轴电缆
TCB 资料
与有用信号的趋肤深度完全相同。如果频率很高，干扰信号和有用信号各自在外导体的两侧 表面传输，相互影响不大。对于低频信号，情况刚好相反。这种现象说明，导体对高频屏蔽 效果好，对低频屏蔽效果差。如果增加屏蔽层的厚度，干扰信号和有用信号在相交的距离上 强度减弱，相互影响减小。
２、同轴电缆的屏蔽特性
同轴电缆的屏蔽特性是反映电缆特性的一个重要指标。但长期以来，许多厂商和用户 未受到重视。具调查，国内电缆生产厂家只有极少数测试过相关的屏蔽指标。用户对此更是 无从了解。他们对该方面性能的唯一了解只有电缆外导体的编织丝数量。
●屏蔽与趋肤效应
我们从图 2(b)可以看出，当外界干扰信号侵入导体时，在导体的厚度方向上迅速衰减， 这种衰减是呈指数下降的。当幅度下降到表面电压的 1/e 的深度时，该深度定义为趋肤深度。 在图 2(b)中，左边和右边分别表示高频和低频信号进入导体内部的衰减情况。显然，高频 进入后衰减较快，趋肤深度浅；低频进入后衰减较慢，趋肤深度深，见表 1。干扰信号的强 度集中于外导体的外表面，电缆传输信号的强度集中于外导体的内表面。同频率的干扰信号
特性阻抗和截止频率
对于 TEM 传播模，在截止频率以下，同轴线的特性阻抗与频率无关。Z 由外导体内径 D 与内导体外径 d 的比值以及介质材料的相对介电常数ε 决定，其关系如下式所示：
1/9
射频与微波手册
无源技术－RF 同轴电缆
TCB 资料
参考资料＞＞＞ 一、概述
60
D
Z = √ε × ln d
第一代电缆采用实芯材料作为填充介质，由于它对高频衰减大，现在通常主要把它用于 传输视频信号。后来人们把聚乙烯采用化学方法发泡作为填充介质。其发泡度可达 30%，高 频传输特性有所提高。我们把这称为第二代电缆。80 年代，第三代纵孔藕芯电缆出现，它 的高频衰减达到目前新型电缆的水平。但化学发泡电缆和纵孔藕芯电缆的防潮特性都不好。 90 年代初，市场推出了物理发泡电缆和竹节电缆。我们称为第四代电缆。竹节电缆虽然防 潮和高频损耗低，但介质具有不均匀性，在高频有反射点。后来无人使用。
●屏蔽指标
同轴电缆屏蔽性能的好坏常用屏蔽系数、屏蔽衰减、转移阻抗等指标来反映。屏蔽系 数定义为有屏蔽护套的纵向感应场强和没有屏蔽护套的纵向感应场强之比，屏蔽系数越小越 好；屏蔽衰减定义为电缆内部信号功率强度与辐射到电缆外部的最大功率强度之比的对数值， 用分贝（db）表示。这个比值越大，说明屏蔽性能越好；转移阻抗定义为在单位长度的电缆 中，从被干扰系统中沿屏蔽层测得电压 U 与干扰系统中流过的电流 I 之比，用Ω/m 表示。 如果干扰系统中流过的电流不变，在电缆屏蔽表面测得的电压越小，即转移阻抗越低，则屏 蔽质量越好，屏蔽效率越高。
介电常数为 1.4 的 75-5 物理发泡电缆电阻衰减对照表
频率(MH
1
z)
5
55 211 270 300 400 550 750
3/9
射频与微波手册
无源技术－RF 同轴电缆
TCB 资料
衰减（dB） 5．94 13.28 44.04 86.28 97.57 103 118 139 162
电阻损耗在传输低频时，由导体材料的直流电阻起主要作用；在传输高频时，由趋肤 效应引起变化的电阻起主要作用。
功率的表示：dBm 和 W
50 ≈ √30 × 70
在 50Ω系统中，功率和电压的对应关系是确定的，如下表：
功率（W） 10W 1W 10mW 1mW
功率（dBm） 40 30 10 0
峰值电压（V） 31.6V 10V 1V 0.316V
6．6．2 同轴电缆的特性
TEM 传播模
同轴电缆的主要特点是特性阻抗的带宽非常宽。同轴电缆的基模为 TEM 模，即电场和 磁场的方向均与传播方向垂直。
信号在传输中反射的程度通常可用驻波比或反射损耗（回波损耗）来表示。以反射损 耗与传输效率的对照表，可以了解不同的反射损耗对信号传输的影响。
反射损耗与功率传输效率对照表
传输效率
100 99 97.5 93.6 90 81.6 76
(％)
反射损耗（d 34
20
16
12
10 7.4
6
B）
37 19.9
2
1
4/9
射频与微波手册
无源技术－RF 同轴电缆
TCB 资料
无关，它是由电缆中的等效电容和电感决定的。而这些等效电容和电感又是由内外导体直径 和介质的介电常数决定的。
电缆阻抗不均匀或与信号源及负载不匹配均会造成电缆在传输信号时，部分信号能量 向传输方向相反的方向返回，即反射。它将使原有信号受到影响。造成传输效率下降。严重 时直接影响系统的正常工作。
综上所述，同轴电缆对信号的传输损耗具有多种因素。它的最终损耗是上述各种损耗 的总和，这种综合损耗可用网络分析仪测试。电缆的直流电阻只有在低频时才对信号衰减起 主要作用；在高频时，信号的衰减主要由趋肤效应和介质损耗决定。同轴电缆随着传输信号 频率的增加，信号衰减成倍增长。因此，电缆的传输损耗重要是考虑高频损耗。电缆除了在 设计、生产加工外，使用中施工不当，同样会对电缆正常使用产生重大影响。
频率(MH
1
z)
衰减（dB） 0.07
5 0.35
55 211 270 300 400 550 750 3.8 14.56 18.63 22.77 27.6 37.95 51.75
从表中可以看出，介电损耗对于低频（如 0-6MHz 的视频）影响不大。而在高频传输时， 它的影响就十分明显。
●失配损耗
失配损耗主要与同轴电缆的物理结构密切相关。如果同轴电缆在设计和生产中造成电 缆脱离标称阻抗或者电缆阻抗不均匀，均会造成信号的失配损耗。在施工中造成电缆的过度 弯曲、变形、损伤和接头进水，也会造成失配损耗。特性阻抗（不是直流电阻）与电缆长度
下表例出几种电缆在 50MHz 以上高频段的屏蔽衰减
电缆 屏蔽衰减(dB)
标准屏蔽 70
三层屏蔽 85
四层屏蔽 104
某种电缆对不同频率的屏蔽衰减值不同。
频率(MHz) 屏蔽衰减(dB)
无源技术－RF 同轴电缆
TCB 资料
●电阻损耗
电阻损耗是电缆所具有的直流电阻和导体高频感应所产生的涡流对信号能量的消 耗。 电阻值的大小与电缆使用的材料和生产工艺有关。同时它会随传输频率的改变而改变， 原因是导体在传输交流信号中，具有趋肤效应。随着频率的增加，有效电阻会不断加大。
从图中可看到，当交流电流流通过导体时，会在导体周围产生交变磁场。该磁场又会 使导体内部生成新的感应电流（涡流），该电流的方向如图所示。它与导体中心的信号电流 方向相反。与导体表面的信号电流方向相同。这样，导体内部的信号电流被反向涡流抵消， 电流减小；导体表面的信号电流与同向涡流相加同，电流增大。这就是交流通过导体的趋肤 现象。
介电常数为 1.4 的 75－5 物理发泡电缆介电衰减对照表
频率(MH
1
z)
衰减（dB） 0.05
5 0.27
55 211 270 300 400 550 750 2.96 11.36 14.54 16.15 21.53 29.61 40.38
介电常数为 2.3 的 75－5 物理发泡电缆介电衰减对照表
1、同轴电缆的损耗特性
同轴电缆在传输信号过程中，会对信号不断地损耗，从而造成信号到达终点后幅度减小， 有时可能达不到正常工作要求。影响信号损耗的因素主要有电缆的电阻损耗、介质损耗、失 配损耗。同时泄漏损耗在低质电缆工作于高频时，也是一个不可忽略的问题。我们下面分别 对这些损耗进行分析。
2/9
射频与微波手册
电缆的反射损耗可直接用网络分析仪测得。好的同轴电缆在工作频段内，反射损耗一 般可作到 20db 以上，也就是说，在不考虑它其它因素时，它的传输效率可达 99%以上。
●泄漏损耗
泄漏损耗是信号通过电缆屏蔽的编织间隙辐射出去的信号。它同样造成信号在传输过 程中的能量损失。这是高频传输中不可忽略的问题。为此，电缆的编织覆盖率不能过低。
同轴电缆的内外导体相当于电容的两极。由于实用中的电缆电介质有电阻存在，介电 常数通常大于 1。因此，传输中对信号的损耗是必然的。介电常数的大小与材料和加工工艺 （如发泡）有关。介电常数越大，对信号的损耗也越大。温度越高，频率越高，介电损耗越 大。下面是两种不同介电常数电缆在 20℃，1000 米时的频率损耗表。
物理发泡电缆的发泡度可达 80%。介质主要成分是氮气，气泡之间是相互隔离的。因此， 它具有防潮和低损耗的特点，是目前综合特性最好的同轴电缆。
二、电缆结构与信号传输特性
在信号通过电缆时，所建立的电磁场是封闭的，在导体的横切面周围没有电磁场。因此， 内部信号对外界基本没有影响。电缆内部电场建立在中心导体和外导体之间，方向呈放射状。 而磁场则是以中心导体为圆心，呈多个同心圆。这些场的方向和强弱随信号的方向和大小变 化。
10k 100k 1M
Hale Waihona Puke 10M 100M 1000M
深度（m） 20.8 6.6 2.1 0.66 0.21 66μ 20μ 7.6μ 2.0μ
导体内部的涡流能量来自于信号源本身，涡流在导体中流动，最终变成热被耗散掉。 频率越高涡流越大，趋肤越严重，导体的有效电阻越大，而传输信号损耗也就越大，这就是 同轴电缆传输信号的频率越高损耗越大的主要原因。通过下面同轴电缆在 20℃，1000 米时 的导体电阻衰减对照表，可以进一步明确上述概念。
随着信号频率的增高，感应电流增大，这种现象就越加明显。它使电流只集中在表面 很小的截面流动，造成导体的有效电阻明显增加。
信号的趋肤深度与频率和材料有关，频率越低，趋肤深度越深；频率越高，趋肤深度 越浅。铁比铜的趋肤深度小许多。
下面给出铜对各种频率的趋肤深度表，供大家参考
