毕业设计说明书地板采暖

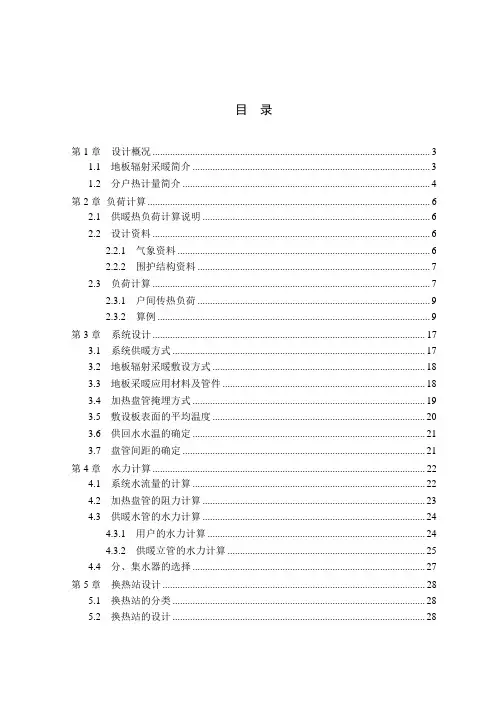

目录第1章设计概况 (3)1.1 地板辐射采暖简介 (3)1.2 分户热计量简介 (4)第2章负荷计算 (6)2.1 供暖热负荷计算说明 (6)2.2 设计资料 (6)2.2.1 气象资料 (6)2.2.2 围护结构资料 (7)2.3 负荷计算 (7)2.3.1 户间传热负荷 (9)2.3.2 算例 (9)第3章系统设计 (17)3.1 系统供暖方式 (17)3.2 地板辐射采暖敷设方式 (18)3.3 地板采暖应用材料及管件 (18)3.4 加热盘管掩埋方式 (19)3.5 敷设板表面的平均温度 (20)3.6 供回水水温的确定 (21)3.7 盘管间距的确定 (21)第4章水力计算 (22)4.1 系统水流量的计算 (22)4.2 加热盘管的阻力计算 (23)4.3 供暖水管的水力计算 (24)4.3.1 用户的水力计算 (24)4.3.2 供暖立管的水力计算 (25)4.4 分、集水器的选择 (27)第5章换热站设计 (28)5.1 换热站的分类 (28)5.2 换热站的设计 (28)5.2.1 水泵的选择计算 (28)5.2.1.1 一般原则 (28)5.2.1.2 热网循环泵的选取 (29)5.2.1.3 补给水泵的选择 (30)5.2.2 换热器的选择 (32)5.2.2.1 换热器简介 (32)5.2.2.2 换热量的确定 (32)5.2.2.3 对数平均温差计算 (32)5.2.2.4 传热面积计算 (33)5.2.3 水处理设备的选择 (34)参考文献 (35)致谢 (36)外文资料及译文 (37)附录A (47)附录B (63)附录C (76)第1章设计概况1.1 地板辐射采暖简介随着社会经济不断向前发展，人们生活水平的不断提高，新材料、新技术日益推广应用，传统散热器采暖的弊端日益突出，如舒适性差、能耗大、耗钢材多、不便于按热计量、分户分室控温等等。

而低温热水地板辐射采暖便是克服这些弊端的更好方式。

低温热水地板辐射采暖是在室内的地面(水泥地面、空砖地面、木板地面)下铺设管道，通过管内特殊的双向循环方式将地板加热到一定温度，再由地板均匀地向室内辐射热量，同时在冷热空气的比重差作用下产生了空气的自然对流现象，从而创造出具有理想温度分布的室内微气候，使室内环境达到人体感觉最舒适的状态。

实践表明，低温热水地板辐射采暖具有以下特点：(1)舒适卫生由于辐射强度和温度的双重作用，减少了四周表面对人体的冷辐射，室内地表温度均匀，室温由下而上逐渐递减，改变了散热器采暖室温上高下低的温度分布状态，给人以头凉脚暖的良好感觉，造成了真正符合人体散热及生理要求的热状态，符合我国传统医学“温足凉顶”的健身理论，可以改善血液循环，促进新陈代谢，具有最佳的舒适感和保健功能。

(2)高效节能在建立同样舒适条件的前提下，因辐射采暖方式较对流供暖方式热效率高，可节能约35%。

所以室内设计温度可以比较其他采暖形式降低2℃。

室内沿高度方向上的温度分布比较均匀，温度梯度很小，热媒低温传送，在传递过程中无效热损失可大大减少。

该系统可以充分利用余热。

热量相对集中在人体受益的高度内。

控制阀门集中于分集水器，方便调节室内温度，且无人时可关闭，从而可节省供暖能耗达35%。

若分户设置壁挂式采暖热水两用燃气炉供暖，则不仅可以节省大量的城市集中供热设施费用，而且可做到用户自主决定采暖消费。

(3)低温隔声由于地暖特设的地面构造，上下层不采暖时，中间层的采暖效果几乎不影响，且热媒体在盘管中流速较低，由于盘管与楼板间设有绝热层，不仅增强了保温效果，也起到了隔声作用，因此，可大大减少上层对下层的噪声干扰。

(4)热稳定性好由于地面层及混凝土层蓄热量大、热稳定性好，因此在间歇供暖的条件下，室内温度变化缓慢。

(5)应用范围广可适用于任何采暖场所，尤其适用于跨度大，层数高和矮窗式建筑物的采暖要求。

(6)物业管理方便因盘管始、终端集中于分集水器，便于热力计算，可实现单独收费和强制收费。

热网供暖时，还可微机远抄。

(7)使用面积增加，方便装修室内取消了散热器及其立支管，不但不占用建筑面积，而且房间可任意分隔，从而使室内既美观、又便于装修和家具布置。

(8)系统使用寿命长交联管和铝塑管是世界公认的、可连续使用50年以上的材料。

(9)清洁卫生地板采暖室内空气平均流速小，能有效减少因空气急剧流动而引起的尘埃飞扬，以及明装散热设备和管道积尘面受热挥发的异味，减少了室内空气污染。

然而，和任何事物一样，只有较好，没有最好，低温热水地板采暖也有不足之处，比如：(1)初投资较高由于地板采暖管材(交联管、铝塑管)国产工程中存在国产原料供应断档、生产设备投资大及目前市场占有率较小的原因，致使短期内地暖管材等主要部件尚需依赖进口，因而价位较高，以至于初投资较大。

但如果采取一系列技术措施，优化设计方案后，可以将工程项目的主材费减少30%以上，从而形成一种经济型的地板采暖模式。

(2)层高及荷载增加由于地板采暖管敷设于地板上需占用60～100mm的层高，为保证建筑物的净高，必须提高层高，从而导致结构荷载增大。

(3)土建费用增加因地板采暖管敷设于地板内，增加了地板厚度60～100mm，致使楼板荷载增加多达2.4kN/㎡，相应地建筑物层高增加，梁柱截面和结构荷载增大，地基处理复杂，使土建费用提高。

(4)可维修性较差由于地板采暖属隐蔽性工程，一旦加热盘管渗漏或堵塞，维修工作相当麻烦。

但可采取有效措施，克服这一缺点，如隐蔽加热盘管，不允许有接头，管网系统中加过滤器等。

1.2 分户热计量简介在《民用建筑节能管理规定》中明确规定：新建居住建筑的集中采暖系统应当推行温度调节和户用热量计量装置，实行供热计量收费。

这个规定处于多个方面的考虑。

首先，分户热计量有利于按照自己的需要控制和调节热量，可以提高热舒适性；其次，利用分户计量的自控可调特点可以节约一部分热量，在不需要的时候甚至可以自行切断用热；再次，采用分户热计量后有关单位对各用户的用暖收费将更加公平一些，同时，对于不按时付费的用户可以通过停止供暖来督促其交费。

这种计量方式主要是为了节约能源，但不能忽略提高保证热的质量。

分户热计量有较多的形式，概括起来主要有以下几种：(1)竖井内双管式，户内水平串联，入口设热量表、锁闭阀，每组散热器需设跑气阀。

(2)竖井内双管式，户内水平并联，入口设热量表、锁闭阀，每个散热器均设温控阀。

(3)竖井内双管式，户内水平跨越式串联，入口设热量表、锁闭阀，每个散热器均设温控阀。

(4)户内双管水平并联，每户设热量表、锁闭阀，散热器设温控阀。

(5)竖井内双管式，户内地板辐射采暖，每户设热量表，锁闭阀，分集水器设温控阀。

但是采用分户热计量系统要注意水质问题，采用分户热计量系统必须要注意选择优质的水，因为分户热计量系统对阀门等部件具有较高的要求，水质不好可能会损坏阀门等部件。

第2章负荷计算2.1 供暖热负荷计算说明根据资料：(1)采暖室外气象参数，应按规范的有关规定，利用当地近30年的气象资料进行计算(2)计算围护结构耗热量时，冬季室内计算温度应按2.1.1条采用。
