设计规范1.常用述语a.尺寸:产品的外形尺寸。

b.可视区(V/A区):透明区,装机后可看到的区域。

此区域不能出现不透明的线路及键片等。

c.驱动面积(A/A区):实际可操作的区域。

(注:V/A区单边外扩0.50mm为A/A区)d.蚀刻:把多余的ITO膜用酸腐蚀掉。

e.预压:用低温把ACF固定在玻璃上的过程,是为热压前作准备。

f.压合:用脉冲热压机利用高温高压力的方式,溶解并固化ACF,最终把FPC或PET引出线固定在Glass 或Film上。

g.ITO:Indium Tin Oxide氧化铟锡;h.ATO:Antimony Tin Oxide氧化锑锡;i.ACF:Anisotropic Conductive Film异方性导电热融胶带;j.OCA:Optically Clear Adhesive 透明胶;k.FPC: FLEXIBLE PRINTED CIRCUIT (指可撓性印刷電路板) 引出线的一种。

l.IC:2.线路设计规范1)工程图设计规范以两层结构为例,一般客户图纸提供LENS外形、T/P外形、可视区(V/A)、驱动区(A/A)、FPC外形及其定位尺寸,或更多的尺寸,设计时需注意:(1)LENS外形、T/P外形、A/A和V/A根据客户图纸设计,结合我司工艺一般:TP外形单边外扩0.15mm为lens外形;V/A区单边外扩0.50mm为A/A区;FPC非压合边V/A到T/P外形最小??,压合边V/A到T/P外形最小??(2)一般LENS、T/P外形、V/A、A/A以及V/A和A/A的定位尺寸公差为±0.20,FPC的定位尺寸公差为±0.50,如下图所示:A:V/A根据客户要求的尺寸设计,A/A区在V/A Array区上单边外扩0.5mm,LENS外形在TP外形上单边外扩0.15mmB、C:边框(VA到LENS外形):0.5mm+0.3mm+0.3mm+TX条数X0.2mm/2+0.1~0.3mm+0.3mm+0.15mm。

电容式触摸屏设计规范_专业版

电容式触摸屏设计规范_专业版

5.2.4 SiO2Metal除FPC bonding以外,需覆盖SiO2保护(SIO2掩模公差±0.35mm)5.3 铬版各标记设计:铬版上面各标记设计如下5.3.1 切割标记切割记号:尺寸如下图,作用为定位玻璃的切割尺寸,控制玻璃的切割精度,要求切割精度为±0.05mm,此标识仅适用Metal层5.3.2 产品型号模号(metal层专用)排版模号:为便于不良品分析,在每一单粒图形上标示一代号,如”A1,A2,….B1,B2…”,,横向用数字递增,纵向用字母递增,例:TP10293A A1TP10293A,为产品流水号A1为产品的模号5.3.3 各膜层标识:Mask 表示铬版,Oc表示该层为oc层,且膜面向上,TP30327A为产品的型号,V0表示版本号Metal表示该层为metal层,且膜面向下;此标识各层都需要,而且需位于成品功能区以外5.3.14 ITO方阻测试块标记:为测试ITO镀膜后的方阻,在非图形区域制作四个尺寸为30mm*30mm的ITO测试方块,由于ITO为透明的材料,故在ITO方块边缘制作线宽为0.2mm*0.2mm的方框(若边框较小,可以调整方块的大小,最小制作为10mm*10mm)具体如下图所示:ITO测试方块金属边框5.3.15 保护蓝胶丝印对位标记:在ITO Glass切割之前要对图案进行保护,即玻璃正反面丝印保护蓝胶,则需要在ITO Glass的MT层上制作对位标记以保证保护蓝胶与玻璃的丝印位置,对位标记设计尺寸如下图所示:5.3.16 形版的命名方法:A.铬版:在该产品的型号前面加上图形铬版的代号MASK;B.菲林版:在该产品的型号前面加上图形菲林的代号SF;如:MASK096064-101A-1、SF096-064-101A-15.3.17 走线设计一般情况(mm)极限值(mm)ITO 线粗尽量粗0.03(铬版)Metal 线粗尽量粗0.03、0.05(铬版)Gap 尽量大0.036 ITO Film结构Sensor设计ITO Film结构Sensor结构暂时有两种,两层ITO Film和三层ITO Film结构。

触摸屏设计规范

触摸屏设计规范

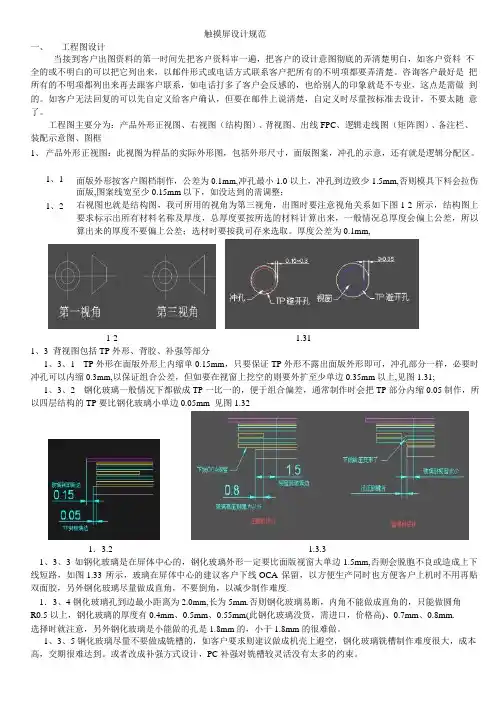

触摸屏设计规范一、 工程图设计当接到客户出图资料的第一时间先把客户资料审一遍,把客户的设计意图彻底的弄清楚明白,如客户资料 不全的或不明白的可以把它列出来,以邮件形式或电话方式联系客户把所有的不明项都要弄清楚。
