卡罗拉发动机传感器作用
爆震传感器
一、爆燃与发动机的性能
适当增大点火提前角,汽油发动机可获得最大功率和最佳燃油经济性。 但是点火提前角过大又会引起发动机爆燃。汽油机在接近压缩上止点时, 火花塞跳火,点燃气缸内的混合气。以火花塞为中心,火焰向四周传播,可 燃气体在气缸内膨胀做功。在此期间,如果气缸内压力和温度异常升高,部
分混合气在火焰尚未传播到达时就自行着火燃烧。整个燃烧室内瞬时形 成多火源燃烧,这种现象称为爆燃,如图5—5—1所示。严重的爆燃还产生 高温和强大的压力波。如果持续产生爆燃,会引起气缸体、气缸盖和进气 歧管等薄壁构件的高频振动,运动件产生冲击载荷,导致很大的噪声、缩短 发动机使用寿命,甚至损坏发动机。爆燃还会使火花塞电极或活塞过热、 熔损,发动机将造成严重机械故障。
感器的反馈数据，数据应该有所变 化，否则进行以下步骤。
(2) 检查ECU提供的KNK1电压 断开爆震传感器的连接器，如图4-67 所示，接通点火开关， 用万用表测线束 侧连接器D1-2—D1-1之间的电压，应为 4.5～5.5V，否则进入步骤④。 (3)检查爆震传感器 拆下爆震传感器，用万用表测传感器两个端子之间的电阻， 如图4-68所示，应为120～280kΩ，否则，更换该传感器。 爆震传感器正常，但仍然出现故障代码P0327或P0328，则 更换ECU。
爆震传感器的检测
1.了解爆震传感器的作用及对发动机工作的影响； 2.掌握爆震传感器的结构与工作原理； 3.爆震传感器的检查方法。
爆震是汽油机燃烧室中末端混合气自燃所引成的一种不 正常燃烧现象，它不但会产生 尖锐的敲缸声，还会使发动机 的活塞、连 杆、曲轴等机件受到过度的冲击，并引发发动机 过热等现象，从而大大缩短发动机的工作寿命。
发动机机体产生振动时，传感器的伸缩杆随之振动，感 应线圈中的磁通量随之发生变 化，因而产生相应的交变电动 Leabharlann ，该交变电 动势即为传感器的输出信号。
汽车传感器的作用(上)
目录
Content
01 汽车传感器的作用
01 器是将吸入的空气转换成电信号送至电控单元（ECU），作为决定喷油的 基本信号之一。根据测量原理不同，可以分为旋转翼片式空气流量传感器（丰田PREVIA 旅行车）、卡门涡游式空气流量传感器（丰田凌志LS400轿车）、热线式空气流量传感器 （日产千里马车用VG30E发动机和国产天津三峰客车TJ6481AQ4装用的沃尔沃B230F发动 机）和热膜式空气流量传感器四种型式。前两者为体积流量型，后两者为质量流量型。 目前主要采用热线式空气流量传感器和热膜式空气流量传感器两种。
3、节气门位置传感器
节气门位置传感器安装在节气门上，用来检测节气门的开度。它通过杠杆机构与节气门 联动，进而反映发动机的不同工况。此传感器可把发动机的不同工况检测后输入电控单 元（ECU），从而控制不同的喷油量。它有三种型式：开关触点式节气门位置传感器 （桑塔纳2000型轿车和天津三峰客车）、线性可变电阻式节气门位置传感器（北京切诺 基）、综合型节气门位置传感器（国产奥迪100型V6发动机）。
5、爆震传感器
爆震传感器安装在发动机的缸体上，随时监测发动机的爆震情况。目前采用的有共振型 和非共振型两大类。下雨的时候，大车小车前档风玻璃上的雨刮器就会齐齐动作，两只 雨刮片以固定的转轴柱为中心作摆动，将前档风玻璃的雨水刮去，还司机一个有效的视 野。
最早期的雨刮器由一个摇臂与夹有橡皮刮片的臂组成，由司机手工操作。后来为了看位 的需要，在左右两侧都装上了刮水臂，用连杆连接，成为手动双刮水片，也就是今天汽 车雨刮器的原始型。
2、进气压力传感器 进气压力传感器可以根据发动机的负荷状态测出进气歧管内的绝对压力，并转换成电信 号和转速信号一起送入计算机，作为决定喷油器基本喷油量的依据。国产奥迪100型轿车 （V6发动机）、桑塔纳2000型轿车、北京切诺基（25L发动机）、丰田皇冠3．0轿车等 均采用这种压力传感器。目前广泛采用的是半导体压敏电阻式进气压力传感器。
丰田卡罗拉1ZR发动机怠速不稳的故障排除
丰田卡罗拉1ZR发动机怠速不稳的故障排除作者：许约翰来源：《中国新技术新产品》2017年第01期摘要：在一定的行驶公里数之后，发动机怠速抖动是一种很常见的故障，这成为很多车子的通病。
为有效解决这一实际问题，本文主要以丰田卡罗拉1ZR发动机为例，具体阐述了导致发动机怠速不稳的故障原因，并提出如何诊断与排除实际问题。
关键词：喷油器；点火线圈；PCV；MAP；火花塞；节气门体；气门正时；水温传感器中图分类号：U472 文献标识码：A电控发动机要运转且平稳的工作，需要有油、电、气、压缩压力、转速信号、启动信号等，怠速不稳无非是油、电、气、压缩压力其中之一无法完全满足。
以丰田卡罗拉1ZR发动机工作原理为例，各缸是否满足适合比例的混合气、适合的点火正时、适合的气缸压力、适合的点火能量等将成为发动机怠速运转是否正常的必要条件。
一、涉及怠速不稳的相关症状1.发动机转速过高2.发动机转速过低3.减速时发动机失速4.怠速不稳、抖动5.怠速喘振二、1ZR发动机怠速不稳可能原因1.单个点火线圈、喷油器故障2.火花塞间隙过大或过小3.节气门体、空气流量计过脏4.真空管泄漏、PCV软管连接5.水温传感器失效6.某气门密封不严7.氧传感器失效三、基本检测步骤1.缺火故障当发动机缺火时，高浓度碳氢化合物进入废气中，极高浓度的碳氢化合物会使废气排放量增加。
高浓度的碳氢化合物也会使三元催化净化器温度升高，可能导致其损坏。
为了避免排放量的增加以及高温造成的损坏，ECM监测发动机缺火率。
ECM使用凸轮轴位置传感器和曲轴位置传感器监测缺火情况。
凸轮轴位置传感器用于识别缺火的气缸，曲轴位置传感器用于测量曲轴转速的变化。
当曲轴转速变化超出预定值时，将统计缺火数。
检查方法：（1）连接智能检测仪读取DTC，检测数据流读取DTCP0300、P0301、P0302、P0304（检测到某缸缺火）。
①检查PCV软管连接（正常：通风软管连接正确且无损坏）。
丰田卡罗拉IZR-FE电控发动机偶发抖动异常的故障诊断与排除
Internal Combustion Engine &Parts0引言电控发动机一般由传感器、ECU 、执行器三部分组成，ECU 是电控系统的核心部分，在工作中要接受各传感器送来的发动机工况信息，通过分析、运算、判断后，控制执行器的动作，从而使发动机工作在最佳的运行状态，大大提高了发动机的动力性、经济性、安全性，减少了排气污染。
所有的环节零件必须正常且用线束可靠连接，一些线束如果不可靠连接可能会导致无规律不定时的故障发生。
其中，IGF 信号是点火反馈信号，其功能是电脑向点火模块输入一个点火正时信号（IGT ）后，点火模块控制点火线圈初级绕组断电次级产生高压电的同时，向电脑发送一个点火反馈确认信号IGF ，电脑接收到IGF 信号后，向喷油器输出正常的控制脉冲，驱动喷油器喷油。
若点火反馈信号IGF 消失，电脑数次接收不到IGF 信号，即停止向喷油器输出控制脉冲，喷油器停止喷油，必然引起发动机熄火。
如果发动机在工作过程中有个别时候电脑数次接收不到IGF 点火反馈信号，也会停止向喷油器输出控制脉冲，喷油器停止喷油，从而引起发动机不能点火燃烧。
1故障现象我单位接收到一辆2010款丰田卡罗拉轿车，装备了IZR-FE 1.6L 发动机，行驶里程数为113500公里。
该车送我处维修时发现并无明显故障现象，经车主介绍，该车平常使用时发动机声音和抖动较为平稳，但是近段时间发现该发动机有时会抖动较为强烈，多次送维修厂维修，故障仍然存在。
2故障原因分析分析此例发动机偶发抖动异常现象，难点在于故障发生无规律，无任何预兆，也无任何的温度、转速、负荷、车速等伴随特征。
一般电控发动机异常抖动的故障原因很可能是某些气缸不工作，而个别气缸不工作的原因可能有：缸压不足，不点火或者不喷油。
由于此例发动机熄火故障具有明显的突发性和偶然性，缸压不足的可能性应该不存在，所以应将有关电路中不点火或者不喷油作为重点检测。
全面分析丰田卡罗拉IZR-FE 发动机的喷油和点火系统，其可能的故障部位有：①火花塞损坏；②点火线圈断路或部分短路故障；③点火模块损坏；④点火模块电源断路；⑤无点火控制信号：IGT ；⑥无点火反馈信号：IGF ；⑦喷油器电源断路；⑧喷油器损坏；⑨喷油器无控制信号。

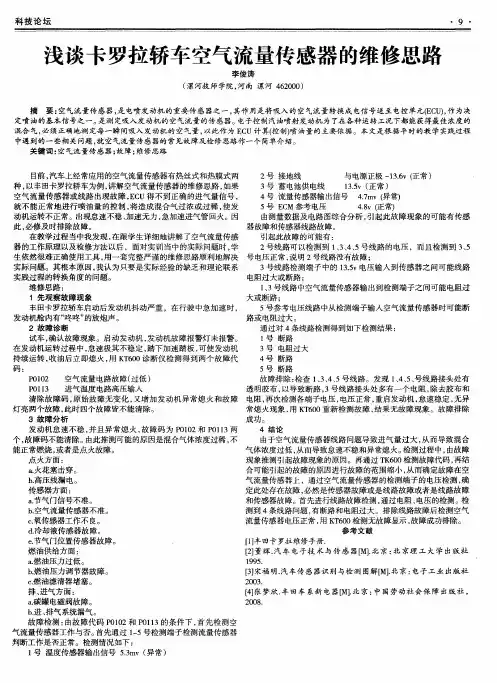

浅谈卡罗拉轿车空气流量传感器的维修思路
丰田卡罗拉轿车曲轴位置传感器的故障诊排操作步骤
丰田卡罗拉轿车曲轴位置传感器的故障诊排操作步骤曲轴位置传感器安装在发动机前右侧靠近皮带轮的部位,是汽车电控系统中的一个重要部件.曲轴位置传感器系统包括1个曲轴位置信号盘和1个耦合线圈.信号盘安装在曲轴上,有34个齿.耦合线圈由缠绕铜线,铁心和磁铁组成.信号盘旋转时,每个齿经过耦合线圈,便产生1个脉>中信号.发动机每转1圈,耦合线圈便产生34个信号.ECM根据信号计算出曲轴位置和发动机转速控制燃油时间和点火正时.诊断仪器:KT600解码器,万用表等.诊断资料:卡罗拉维修手册.一,操作步骤之第一项打开点火开关,用KT600解码器读取静态故障码,冻结帧和数据流.KT600解码器应显示无故障码,无冻结帧,此时记录分析相关数据流.二,起动发动机确认故障症状1.首先确认车辆本身与周围环境安全情况,变速器挡位处于空挡, 驻车手柄拉紧,对于自动变速器车辆,起动发动机时必须踏下制动踏板.2.起动发动机时,一般起动次数不超过3次,起动时间不超过5s,相邻2次起动时间相差30s时间;如果3次无法起动,应查阅维修手册的"故障症状特征"相关任务.修理人员应观察起动过程的状况,确认故障症状并记录故障现象.3.故障症状特征:发动机能转动,但无法起动.4.利用KT600解码器读取故障代码,仪器显示无代码,系统正常. 三,结合维修手册确认诊断思路制定检查流程1.利用KT600解码器检测发动机转速.起动发动机,观察KT600解码器数据流中"Enginespeed"数值的变化情况,有数据表明间歇性故障;如果数值为0r/min,表明曲轴位置传感器无转速信号,不正常(曲轴位置传感器系统可能存在断路,短路或搭铁故障).退出K600解码器所有菜单到初始界面,关闭K600解码器电源和点火开关.2.检查曲轴位置传感器.打开机舱盖,断开蓄电池负极.找到曲轴位置传感器并拔下连接器(断开连接前,应将车辆举升到一定高度以便于修理人员进入车下工作).用眼观察曲轴位置传感器连接器内部端子B13—1和B13—2是否损坏,并检查曲轴位置传感器的安装状况,如果损坏或安装不正常,应查明原因及时修复或更换曲轴位置传感器.如果一切正常,则用测试延长线连接曲轴位置传感器B13一l#和B13—2#端子,用万用表测量曲轴位置传感器电阻值.标准电阻值:1850～24501"1;条件:20℃.测量结果不符合应更换曲轴位置传感器.3.检查曲轴位置传感器与ECM连接线束断路故障.校验万用表量表笔线电阻值,然后关闭万用表电源,将量程开关置于电阻挡(201"1量程挡).断开ECM连接器,找至0B31—122(NE+)币口B31—121(NE一)连接器端子,将测试延长线插入曲轴位置传感器连接器B13—1(NE+)端子内,将检测探针插入ECM连接器B31—122(NE一)端子内(注:不可将万用表测试笔分别插入两连接器内,防止端子损坏).用万用苗日红东表笔连接B13—1(NE+)测试延长线和ECM连接器B31—122(NE一)检测探针,进行线束断路检测.标准电阻值:<1Q,不符合规定,应更换线束.用上述办法再测试曲轴位置传感器B13-2(NE一)和ECM连接器B31—121(NE一)之间线束的电阻值. 标准电阻值:<1n,不符合规定,应更换线束.4.检查曲轴位置传感器与车身汽车维修2012.219丰田卡罗拉轿车曲轴位置传感器CA6DL2-35E3曲轴,凸轮轴相位关系的检查与调整为了满足日益严格的排放和噪声法规及降低燃油消耗的要求,在乘用车和商用车中所使用的柴油喷油系统广泛采用电子控制柴油喷油系统.CA6DL2—35E发动机采用BOSCH公司的蓄压式电控共轨喷油系统,排放达到欧III标准.在蓄压式共轨喷油系统中,喷油压力的产生和燃油喷射完全消除了彼此之间的影响.喷油压力的产生与发动机的转速和负荷无关,燃油在一定的压力下储存在高压蓄压器(油轨)中准备喷油,喷油时刻和喷油量由电子控制单元算出,电子控制单元通过控制各个气缸的喷油器中的电磁阀的开闭,来控制各缸的喷油量和喷油时刻.和传统的机械式喷油系统相比,电控共轨喷油系统使柴油机在各种工况下均能稳定地工作,可实现较高的喷射压力,最佳的喷射率,更高精度的喷射正时控制,更高精度的喷射高寒量控制,提高了动力性,经济性,降低了噪音和排放.解放CA6DL2—35E3系统原理图如图1所示.CA6DL2—35E控制过程如下:电子控制单元(ECU)通过传感器收集1一高压泵2一油量计量单元3一凸轮轴位置传感器4一燃油滤清器(粗滤器)5一燃油滤清器(细滤器)6-油箱7一蓄电池8一燃油导轨9一压力传感器10一发动机控制单元11-喷嘴12一冷却液温度传感器13一曲轴位置传感器14一油门踏板位置传感器15一空挡开关信号16一制动开关信号17一离合器开关信号18一车速信号19一进气压力温度传感器20一排气制动'图1解放CA6DL2—35E3系统原理图审?审'审''='审.审..争?.争'中''争'审'审.审中'审'审'审'争'争9'9.''审审'.9'.'宁'审'审中'9'中.审'审'宁'中'9'审'中'审'审'中'中.中.审'':;'审'中'':'搭铁的短路故障.曲轴位置传感器系统.阻值应符合标再次起动发动机,发动机正常起曲轴位置传感器与车身搭铁的准阻值动,怠速稳定,中,高加速性能良好,短路故障检查方法与上述3断路的六,维修后安装且仪表故障灯不亮,故障排除,系统检查方法相似,但万用表其中一只表重新连接曲轴位置传感器连接恢复正常.读取故障码,历史故障码,笔要搭铁,测得的阻值应符合标准器和ECM连接器;连接蓄电池负极冻结帧和数据流,KT600解码器显示值.标准阻值:10kD~或更大为正常,并用梅花扳手拧紧,然后用扭力扳手系统正常,目前没有冻结帧为正常.否则更换线束.按规定力矩拧紧.规定力矩:5.4N.m.八,退出诊断系统,关闭点火开四,维修故障部位或更换故障部盖上发动机机舱盖.关,使发动机熄火,操作步骤结束.件七,修复后故障码和数据流的再(作者单位:曲阜市职业中专时五,再次用万用表复查维修后的次检查庄分校)。
卡罗拉轿车氧传感器故障分析
卡罗拉轿车氧传感器故障分析【摘要】随着节能减排的技术要求越来越高，世界各国对汽车尾气排放标准要求越来越严格。
氧传感器是现代汽车控制废气排放、提高燃油经济性，电喷汽车实现闭环控制的重要传感器之一，发动机的氧传感器是发动机用于调节空燃比信号，氧传感器故障会造成燃油消耗增大，发动机工作异常，不但造成经济损失还会造成大气污染。
而氧传感器一旦出现故障，将使电子燃油喷射系统的电脑不能得到排气管中氧浓度的信息，因而不能对空燃比进行反馈控制，发动机进入开环控制。
会使发动机油耗和排放污染增加因此，必须及时的进行故障检测和排除故障或更换。
【关键词】氧传感器；排放；空燃比绪论汽车给人们的生活带来了很大的便利，但是汽车尾气又污染了我们的生活环境。
随着汽车排放法规的出台，能够有效减排的汽车氧传感器就这样产生了。
汽车氧传感器的作用是使发动机得到最佳浓度的混合气，从而达到降低有害气体的排放量和节约燃油之目的。
本文介绍汽车氧传感器的作用并结合实例对汽车氧传感器故障作出分析。
1.汽车氧传感器的作用为最大程度的发挥有三元催化器发动机的排气净化性能，必须将空燃比保持在理论空燃比附近很窄的范围内。
氧传感器能探测出排气内氧气的浓度是否较理论空燃比时较浓或者较稀。
次传感器多数安装在排气歧管中，但是安装位置和安装数量随发动机而不同。
氧传感器内含有一件用陶瓷型材料二氧化锆元件制成的元件。
此元件的内测和外侧都包有一层铂的薄覆盖层。
环境大气被引导至传感器的内测，传感器的外侧则直接暴露在排期中。
出于高温时（400℃），如果锆元件内部表面上氧气浓度与外部表面上的氧气浓度相差太大时，此锆元件将产生电压。
而且，铂是有催化作用，它能促使废弃中氧气和一氧化碳之间产生化学反应。
这样可减少废弃中含氧量。
增加了传感器敏感性。
当空气-燃油混合气较稀时，废气中氧气甚多。
因为传感器内、外氧气浓度就没有多大差别，锆元件产生的电压很小（接近0V）。
相反，当空气-燃油混合气较浓时，废弃中几乎无氧。
发动机八大传感器作用简洁解释
发动机八大传感器作用简洁解释发动机是现代汽车的核心组件之一，它负责产生动力，并驱动车辆行驶。
然而，发动机的正常运行和性能表现不仅依赖于其内部构造和机械部件，还依赖于一系列关键的传感器。
这些传感器扮演着监测和控制发动机运行的重要角色。
在本文中，我们将深入探讨发动机的八大传感器的作用，以帮助读者更好地理解和利用这些关键部件。
1. 氧气传感器（O2传感器）氧气传感器监测发动机排气中的氧气含量。
通过检测排气中的氧气水平，氧气传感器能够判断燃烧过程的质量，并根据需要调整燃油供应以实现最优的燃烧效率。
它有助于减少废气排放和提高燃油经济性。
2. 曲轴位置传感器（Crankshaft Position Sensor）曲轴位置传感器用于检测发动机曲轴的旋转速度和位置。
它提供发动机转速的关键信息，以便控制点火系统和燃油喷射系统的操作。
通过准确测量曲轴位置，曲轴位置传感器确保点火系统按时点火，以实现最佳的动力输出。
3. 曲轴相位传感器（Crankshaft Phase Sensor）曲轴相位传感器用于测量曲轴的旋转相位。
通过监测曲轴相位，曲轴相位传感器可以帮助控制发动机的点火和喷射时机，并调整气缸内压强的分布。
它对于发动机的节能、减排和动力输出都起着至关重要的作用。
4. 凸轮轴位置传感器（Camshaft Position Sensor）凸轮轴位置传感器用于检测发动机凸轮轴的位置和速度。
凸轮轴位置传感器的作用类似于曲轴位置传感器，但它专门用于控制凸轮轴的操作，以确保气门的开闭时间和幅度与发动机控制系统的要求相匹配。
5. 气体温度传感器（Intake Air Temperature Sensor）气体温度传感器测量进气道中的空气温度。
准确的气体温度信息对于燃烧过程的控制和发动机性能至关重要。
气体温度传感器可以帮助调整燃油喷射量和点火时机，以适应不同的气温条件。
6. 大气压力传感器（Manifold Absolute Pressure Sensor）大气压力传感器测量进气道中的绝对压力。
简述汽车·传感器的作用
简述汽车·传感器的作用汽车传感器是车辆上安装的一系列装置，用于测量车辆各部分的数据，然后将这些数据转化成电信号，再传递到车辆上的计算机模块中进行分析和处理，以便车辆能够正常工作。
汽车传感器可用于测量温度、湿度、氧气含量、油压、转速等各种参数。
这些参数不仅用于确保车辆能够保持平稳的运行，还能为驾驶者提供更安全和舒适的驾驶体验。
以下是汽车传感器的一些主要作用：1. 监测发动机汽车传感器主要能够集中监测发动机氧气含量、油压、温度、转速等数据，以确保发动机始终处于最佳工作状态。
通过这些传感器，车辆的控制系统可以高效地控制燃油喷射、点火时间等因素，使车辆的性能更加优秀。
2. 监测排放汽车传感器还可以监测车辆的排放情况，有效减少有害物质的排放对环境的影响。
例如，汽车上的氧气传感器可以检测到发动机的排放情况，并通过控制系统调节燃油喷射、点火等，从而达到减少排放的目的。
3. 监测车速汽车速度传感器能够实时地获取车辆的速度信息。
这些信息可以用于车辆的巡航控制，从而提高驾驶的舒适性。
此外，车速传感器还可以用于防止超速驾驶，并提高行驶安全性。
4. 监测安全汽车传感器还可以监测车辆的安全问题。
例如，车辆倾斜度传感器可以监测到车辆在行驶过程中是否倾斜，防止车辆发生翻转等事故。
同时，汽车上的空气袋传感器可以检测到车辆碰撞危险，从而及时自动展开安全气囊，保护驾驶者的生命安全。
总的来说，汽车传感器是现代汽车控制系统的重要组成部分，它们可以使车辆安全、舒适、节约能源，是现代汽车血脉中不可缺少的一部分。
因此，每个车主都应该保证汽车传感器的正常工作，避免因金贵小小的传感器出现的问题而造成不必要的损失。
传感器在汽车上的原理及应用
传感器在汽车上的原理及应用汽车传感器的基本原理•汽车传感器是汽车电子控制系统的重要组成部分，用于感知汽车各种参数和环境信息。
•汽车传感器通常由传感器元件和信号处理电路组成。
传感器元件的作用•传感器元件是将感知的物理量转化为电信号的核心部件。
•常见的汽车传感器元件包括温度传感器、压力传感器、加速度传感器、液位传感器等。
信号处理电路的作用•信号处理电路将传感器元件产生的微弱电信号进行放大、滤波和转换等处理，使其能够被汽车电子控制单元（ECU）正确解读和处理。
汽车传感器的应用场景汽车传感器广泛应用于汽车的各个子系统和功能模块中，以下列举了几个常见的应用场景。
发动机控制系统•发动机温度传感器：监测发动机温度，用于控制冷却系统和燃油喷射量。
•油位传感器：监测油箱中的油位，用于提醒驾驶员加油。
•汽缸压力传感器：监测每个汽缸内的爆炸压力，用于判断发动机工作状态。
制动系统•刹车压力传感器：监测制动液压系统的压力，用于判断刹车踏板力度。
•刹车片磨损传感器：监测刹车片的磨损程度，提醒驾驶员更换刹车片。
悬挂系统•车身倾斜传感器：监测车身倾斜角度，用于自动调节悬挂系统的硬度和高度。
•悬挂行程传感器：监测悬挂系统的行程，用于判断悬挂系统的工作状态。
安全系统•碰撞传感器：监测车辆碰撞情况，用于触发安全气囊和安全带预紧系统。
•车辆倒车传感器：监测车辆周围障碍物，用于辅助驾驶员倒车。
环境感知系统•雨滴传感器：监测雨刮器需要工作的降雨程度。
•光敏传感器：监测环境亮度，用于自动控制车灯。
总结汽车传感器在现代汽车中起着至关重要的作用，通过感知和监测车辆各种参数和环境信息，保证了车辆的安全性、可靠性和舒适性。
随着汽车电子技术的不断发展，传感器的种类和应用场景也在不断增加和创新。
对于汽车制造商和驾驶员来说，了解和熟悉汽车传感器的原理和应用是必要的，以便能够更好地理解和操作车辆。
最新丰田卡罗拉发动机启动不良故障分析及检修
丰田卡罗拉发动机启动不良故障分析及检修丰田卡罗拉轿车起动不良故障诊断付岩王宁摘要：本文利用汽车故障诊断的基本原理和故障诊断的基本思路及基本流程，对丰田卡罗拉轿车启动不良的故障现象进行诊断分析，再对故障的总结分类并对故障原因进行分析，同时设计出丰田卡罗拉发动机启动不良的基本诊断流程，最终找出故障原因并排除故障。
关键词：丰田卡罗拉轿车启动不良故障原因诊断方法引言：当今社会高速发展，汽车行业已经成为其中必不可少的支柱产业，汽车已经成为人们日常生活中必不可少的交通工具，在汽车的使用过程中会出现一些故障问题，发动机启动不良就是一种常见的故障，也是一个较为典型的故障。
发动机启动不良故障一般会出现以下几种可能的情况：1.发动机不能启动，起动机不转2.发动机不能启动，无初始燃烧3.发动机不能启动，发生间歇性燃烧4.发动机转动正常但启动困难这些情况又由多种原因引起，涉及到了汽车的各个系统。
所以，要想对发动机无法启动故障进行诊断分析，需要全面了解汽车整个系统构造与原理并参阅被修车型的详细技术资料，充分并合理的利用各种检测工具和手段。
掌握故障原因的分析方法，下面我们就以卡罗拉汽车启动不良故障为例进行分析。
一、导致丰田卡罗拉发动机启动不良故障的因素有许多，它包括1.发动机机械系统故障2.电源系统故障3.启动系统故障4.电脑控制系统故障5.燃油系统故障6.点火系统故障7.进排气系统故障8.启动信号故障9.防盗系统故障二、导致丰田卡罗拉轿车发动机启动不良的原因分析1.发动机机械系统故障①节气门卡滞②配气机构失常：正时链条装配错误或断裂③发动机活塞不能往复运动④曲轴不能转动⑤发动机气缸压力过低（气缸垫烧蚀、窜气，活塞环磨损后窜气严重，活塞环结胶，气门密封不严）2.电源系统故障①蓄电池电压不足②蓄电池损坏③电源线短路或断路④电源继电器及保险丝故障⑤点火开关损坏3.启动系统故障①起动机损坏②起动机控制电路短路或断路4.电脑控制系统故障①电脑电源电路短路或断路② ECU损坏③ ECU输出电路短路或断路5.燃油系统故障①油箱中无油②燃油质量问题③电动燃油泵不工作④燃油供给系统堵塞⑤燃油压力过低⑥所有喷油器电源电路短路或断路⑦多个喷油器元件同时故障6.点火系统故障①多个点火模块故障②点火系统电源电路短路或断路③点火反馈信号线短路或断路④点火系统搭铁电路短路或断路7.进排气系统故障①空气滤清器堵塞②进气管堵塞③空气流量计后方流量计严重漏气④排气管堵塞⑤空气流量计元件损坏⑥节气门元件损坏8.启动信号故障①曲轴位置传感器故障：②曲轴位置传感器元件损坏③曲轴位置传感器线路故障④凸轮轴位置传感器故障：⑤凸轮轴位置传感器元件损坏⑥凸轮轴位置传感器线路故障⑦节气门位置传感器故障：⑧节气门位置传感器元件损坏⑨节气门位置传感器线路故障9.防盗系统故障①更换防盗系统模块未进行初始化②点火钥匙内的识别线圈损坏③新的点火钥匙未进行匹配④防盗系统模块损坏⑤防盗系统电路短路或断路三、丰田卡罗拉发动机启动不良故障检测的基本流程1.检查燃油压力首先进行燃油压力系统泄压，然后用电压表测量蓄电池电压，接着从蓄电池负极端子上断开电缆，从主燃油管上断开燃油软管，安装压力表擦掉汽油，用智能检测仪检测燃油压力。
汽车八大传感器以及安装位置和作用
汽车八大传感器以及安装位置和作用1. 发动机冷却液液位传感器此传感器在冷却液膨胀箱盖上。
当发动机冷却液位下降后，启亮报警指示灯。
此开关为常闭开关。
2. 发动机冷却液温度传感器此传感器在冷却液膨胀箱盖上。
温度传感器的电阻与冷却液温度成正比变化，该传感器向仪表盘发送调解信号电压操纵仪表。
发动机冷地液温度在仪表盘上以显示条形式显示，显示条最多为12格，每格表示5～6摄氏度。
发动机冷机（温度低于56摄氏度）时，显示条只显示1格；当发动机处于正常工作温度时，显示条将最多显示10格；发动机温度过高、显示格数从11增到12时，启亮仪表盘上的报警指标灯报警。
此报警为关键性报警。
3. 发动机机油压力传感器此传感器在机体石侧，为常闭开关。
传感器的电阻与发动机机油压力成正比变化，向仪表组发现调解信号电压操纵仪表。
报警压力取决于发动机转速。
在发动机转速低于500r/min时，开关关闭。
在以下几种情况时，开关打开，启亮报警无线电示灯报警同时机油压力显示条降低至最少格：1）发动机转速为500～1500r/min，机油压力低于60kPa时；2）发动机转速为1500～2000r/min，机油压力低于110kPa时；3）发动机转速为2 除此之外，根据车型的不同还有其它传感器4. 碰撞传感器雨水感应传感器（下雨时雨刷可以自动工作）灯光传感器环境温度传感器5. 空气流量传感器空气流量传感器是将吸入的空气转换成电信号送至电控单元（ECU），作为决定喷油的基本信号之一。
根据测量原理不同，可以分为旋转翼片式空气流量传感器（丰田PREVIA旅行车）、卡门涡游式空气流量传感器（丰田凌志LS400轿车）、热线式空气流量传感器（日产千里马车用VG30E发动机和国产天津三峰客车TJ6481AQ4装用的沃尔沃B230F发动机）和热膜式空气流量传感器四种型式。
前两者为体积流量型，后两者为质量流量型。
目前主要采用热线式空气流量传感器和热膜式空气流量传感器两种。
汽车常用传感器的介绍
汽车常用传感器的介绍一、曲轴位置传感器(crankshaft position sensor 简写CPS）1、作用:检测发动机转速,因此又称为转速传感器；检测活塞上止点位置,故也称为上止点传感器，包括检测用于控制点火的各缸上止点信号、用于控制顺序喷油的第一缸上止点信号。
曲轴位置传感器一般安装于曲轴皮带轮或链轮侧面，有的安装于凸轮轴前端。
现在常用的曲轴位置传感器重要分为三类，磁电式的、霍尔式的、光电式的。
2、检测方法：(1）磁电式的和霍尔式的都要先检查传感器到靶轮之间的间隙。
（2)磁电式的可以用电阻表检测它的电阻，阻值一般在几百到一千多欧之间，视车型而定。
也可以起动发动机测量它的电压，电压应该随着发动机转速的升高而升高。
（3）霍尔式的可以先测其是否有供电电压(注意：测量时要打开电门）,然后测量传感器的接地。
霍尔式曲轴位置传感器有三根线，一根是供电线（提供参考电压）,一根是接地线，还有一根就是信号线；传感器工作时,信号线会输出方波信号，方波的幅值接近参考电压,方波的底部接近0V，发动机的转速越高方波的频率就会越大。
二、节气门位置传感器(Throttle Position Sensor,简写TPS)1、作用：节气门由驾驶员通过加速踏板来操纵，以改变发动机的进气量，从而控制发动机的运转。
不同的节气门开度标志着发动机的不同运转工况。
为了使喷油量满足不同工况的要求，电子控制汽油喷射系统在节气门体上装有节气门位置传感器。
它可以将节气门的开度转换成电信号输送给ECU,作为ECU判定发动机运转工况的依据。
节气门位置传感器有开关量输出型和线性可变电阻输出型两种.2、检测方法:（1）开关量输出型节气门位置传感器的检测开关量输出型节气门位置传感器又称为节气门开关。
它有两副触点，分别为怠速触点（IDL）和全负荷触点（PSW）。
，由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。
当节气门处于全关闭的位置时,怠速触点IDL闭合,ECU根据怠速开关的闭合信号判定发动机处于怠速工况,从而按怠速工况的要求控制喷油量；当节气门打开时，怠速触点打开,ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制；全负荷触点在节气门由全闭位置到中小开度范围内一直处于开启状态,当节气门打开至一定角度（丰田1G-EU车为55°）的位置时,全负荷触点开始闭合,向ECU送出发动机处于全负荷运转工况的信号，ECU根据此信号进行全负荷加浓控制.①就车检查端子间的导通性点火开关置于“OFF”位置，拔下节气门位置传感器连接器,在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规；用万用表Ω档在节气门位置传感器连接器上测量怠速触点和全负荷触点的导通情况。
汽车发动机维修 节气门位置传感器的检测与更换
一、理论知识准备
2.节气门位置传感器的类型
节气门位置传感器按总体结构分为霍尔式、滑动变阻式和触点开关式。按 输出信号类型分为线性输出型和开关输出型两类。霍尔式原理与凸轮轴位置传 感器和曲轴位置传感器原理雷同，在此不再重复。 1）开关型节气门位置传感器 （1）结构和电路原理。节气门位置传感器使用一个怠速（IDL）触点和高功率 （PSW）触点来检测发动机是怠速还是在高负荷下运转。当节气门完全关闭时， 怠速触点闭合、高功率触点断开。这时发动机ECU 确定发动机处于怠速。当踩 下加速踏板时，怠速触点断开，当节气门开度达50％以上时， PSW 触点闭合， 表明发动机处于大负荷状态；而当节气门开度在关闭至50％之间时，动触点悬 空，表明发动机处于中小负荷状态，如图11-2所示。
图11-14 检测B31的112号端子与节气门位置传感器线束连接器2号端子间的电阻
二、实 践 操 作
3．实践操作
2）节气门位置传感器的检修 （2）节气门位置传感器线路检测。 ⑨测量节气门位置传感器连接器4号端子与搭铁之间电阻。正常电阻应大于 10kΩ，否则，说明节气门位置传感器2信号线路短路,应检修该线路，如图1115所示。
3．实践操作
2）节气门位置传感器的检修 （3）节气门位置传感器检测。 ③用专用检测线连接节气门位置传感器3号和5号端子，如图11-18所示。 ④将点火开关置于“ON”位置。
图11-16 检测B31的90号端子与节气门位置传感器线束连接器3号端子间的电阻
二、实 践 操 作
浅谈电控发动机进气温度传感器故障的诊断技巧
潘 永 荣
（ 黔东南州工业学校 贵州 凯里 ５ ５ ６ ０ ０ ０ ）
摘 要： 随着汽 车技术 的发展 ， 多种新装 置在汽车上 广泛应 用， 传统 的汽车维 修技术及工 艺 已不 能适 应汽车 发展 的需要 。所 以正 确的维修技 巧， 是提 高汽车故 障诊 断维修 的捷 径 。电控汽 车的故障有 它的规律 ， 只要根 据它的工作原理 ， 按照一定 的程序 去查找故障 ， 问题就会得 到解决 。本文 将 以丰 田卡罗拉车 型的进气温度 传感器故障 为例 ， 阐述汽车 电控发动机故障诊 断与维修的技巧 。 关键词 ： 电控 发动机 ； 进 气温度传 感器； 诊 断仪； 技巧
中图分类 号 ： Ｕ ４ ６ ４ ． １ ３ 文 献标识码 ： Ｂ 文章编号 ： １ ０ ０ ４ — ７ ３ ４ ４ （ ２ ０ １ ３） １ ９ — ０ １ ７ ５ － － ０ 广泛应用 ， 使汽车 功能更加 智能化 ， 多种操 纵 已不再是机械传动 ， 而 是用电路将汽车 的各操 纵系统连接起来 。汽车 维修业的高技术武装也体现 出： 维修人员高素质化 、 维修设备现代化 、 维 修 资讯 网络化 等 ， 在本质 上提高 了汽车维修 的质量 ， 在修 理 电控 发动机 方面， 尤其在汽 车 电工方 面 ， 没有 电工基 础的师 傅就 吃亏 了， 修起 来很 难， 甚至无从下手。举个例子， ８ Ｏ年代初在北京某修理厂 ， 有个老师傅修 老 款发动机 很好 ， 怠速 也调得很好 ， 他想等退 休后 ， 还有 很多厂来 请 ， 到 时候吃香 的、 喝辣的 ， 但 后来情 况完全 相 反， 有 一次一 个厂 请他 去调怠 图 １ 速， 他搞 了几 天都无从 下手， 原 因是怠速调整螺 钉不见 了， 没法调 ， 他感 表 １ 叹， 传 统的修理技术很难适应新技术的发展。 再如北京某厂 的厂长说 ， 他 当 Ｒ ４ ｎ 时 Ｒ， ＝ ３ ｎ 时 Ｒ， ＝ｌ ｎ Ｒ ＝ Ｒ ＋ Ｒ 庐１ ＋ ４ ＝ ５（ ｎ） Ｒ＝ Ｒ ＋ Ｒ ， ： １ ＋ ３ ＝ ４（ ｎ） Ｒ＝ Ｒ ＋ Ｒ ｌ ＋ １ ： ２（ ｎ） 们 厂不需要进 设备 ， 他们 厂里 的王 凯明老师就 是设备 ， 弄得王老 师哭笑 Ｉ ＝ Ｕ ／ Ｒ ＝ ５ ， ５ ： ｌ （ Ａ） Ｉ ＝ Ｕ ／ Ｒ ＝ ５ ， ４ ＝ １ ． ２ ５（ Ａ） Ｉ ＝ Ｕ／ Ｒ ＝ ５ ／ ２ ＝ ２ ． ５ （ Ａ ） 不得 ， 你 想人再聪明有时也 比不上 设备呀 ， 这种观 点也是 错误的 。假如 ， Ｉ ＝ Ｉ １ ＝ Ｉ ， ＝ １ Ａ Ｉ ＝ Ｉ １ ＝ Ｉ ， ： １ ． ２ ５ Ａ Ｉ ＝ Ｉ ｌ ＝ Ｉ ２ ＝ ２ ． ５ Ａ 汽车某传感器 故障， 以故障码 的形 式存 在 电脑里 ， 不用诊 断仪的话， 是不 Ｕ１ ＝ Ｉ １ Ｒ１ ＝１ Ｘ １ ＝ ｌ （ Ｖ） Ｕ１ ： Ｉ ｌ Ｒ１ ＝１ ． ２ ５ ｘ ｌ ＝ １ ． ２ ５（ Ｖ） Ｕ１ ＝ Ｉ １ Ｒ１ ： ２ ． ５ ｘ １ ＝ ２ ． ５（ Ｖ） Ｕ １ ＝ ＵＡ － Ｕ Ｂ Ｕ１ ＝ Ｕａ － Ｕ Ｂ Ｕ１ ＝ ＵＡ － Ｕ Ｂ 知道 故障码 的， 由于传 感器很 多， 如 果一个 一个去查 ， 得 花大量 时间 ， 如 则： Ｕ Ｂ ＝ Ｕ ＾ 一 Ｕ ｌ 则： ｕ ｕ ｕ １ 则： ｕ Ｂ ＝ ｕ ｕ １ 果借助诊 断仪， 很快 找到故障范围， 大大节省了时间 。 ＝ ５ －ｌ ＝ ５ — １ ． ２ ５ ： ５ — ２ ． ５ 综上所述 ， 高科技的维 修设备 、 高技 术人员现 代化 的管理等 高新技 ４ （ Ｖ ） ＝ ３ ． ７ ５ （ Ｖ ） ＝ ２ ． ５（ Ｖ） 术 正在接管往 日落后 、 陈旧的汽车维 修企业 ， 推 动着汽车 维修行业 的进 敏 电阻， 且具有 负的温 度系数 ， 即当温度 变化时 ， 其 电阻值 也变化 ， 当温 步和发展 。由于汽车上的传感器数量多 ， 工作原理不 同， 很多修理工一看 度下 降时， 其 电阻值增 加， 其上 的分压值 升高 ， 当温度增 加时， 其 电阻值 就 害怕了， 在 这里， 笔者想把 自己的一些经验 告诉大家。 下降， 其上 的分压值下降 ， 假设从 Ｂ点取 电信号， 电信号随气温增加而输 出的电信号减小 ， 当电信 号和气温对应 时， 利用 预先编制好的数据， 将相 ２ 电子 控 制 系统 组成 就知道相应 的温度 。进气温度传 感器的工作原 发动机 电子控制系统 由传感 器、 Ｅ Ｃ Ｕ 电子控制单元 ， 俗 称“ 电脑 ” ， 也 应 的电压信号输入 电脑 ， 称为Ｅ Ｃ Ｍ， 执行器等组成 ， 即传感 器一 电脑一 执行器 ， 其中 ， 传感 器作用 理就是这样的 。 是将各种 非电量信号转换为 电信 号， 输送给 电脑 。电脑 是一种按预定程 ４ 传 感器 检 测 序 自动对各种传 感器 的输 入信号进 行分析 比较 、 计算和处 理， 然后 产生 传 感 器 的名 字 干 差 万 别 ， 工 作 原 理 五花 八 门 ， 由于汽 车传 感 器 很 多 ， 新 的信号输给执 行器， 从而控制汽 车运 行的 电子设备 。执行 器用 以执行 如果每个传感 的工作原理都要 了解 ， 一个一个地测 ， 那要 到猴 年马月呀 ！ 发动机 Ｅ Ｃ Ｕ发出的各种控制指令 。在这里， 传感器 是“ 情报员 ” ， 相当于 那 么 传 感 器 有 无 规 律 可 循 呢 ？ 一 个字 “ 有” ！ 而且 很 明显 ， 下 面 笔 者 把 自己 人 的眼睛 、 鼻子 、 耳朵 ， 用于收集 发动机 的各种 运转信 息 ； Ｅ Ｃ Ｕ是“司令 检测传感器的方法说一下： 部” ， 相 当于人的大脑， 用于接收 、 处 理传感器送来 的各种信 息， 并作 出决 传感器的种类： 有源传感器和无源传感器： 定， 向执行器 发出工作指 令， 控制执 行器 的工作 ； 执行器 是“ 工作机 构 ” ， 顾名思义 ， 凡需要 电源才 能工作的传感器 叫有源传感 器， 不需 要电 相 当于人 的手和 脚， 用于 执行“ 司令 部” 的决策 ， 在“司令 部 ” 的指挥 之下 源也 能工作的传感器 叫无 源传感器 ， 无源 传感一般有两个 端子 ， 即信 号
汽车传感器种类与应用场景
汽车传感器种类与应用场景汽车传感器是汽车电子控制系统的重要组成部分，它能够感知车辆的状态和周边环境信息，并将这些信息转化为电信号输入到电子控制单元（ECU）中，以实现对车辆的精确控制和智能化功能。
下面介绍几种常见的汽车传感器及其应用场景。
1.转速传感器转速传感器可以测量发动机的转速，一般通过检测发动机曲轴传动齿轮或飞轮的运动来实现。
它可以帮助ECU控制点火时机、燃油喷射时机和排气气门的开闭等，从而提高发动机燃烧效率和动力性能。
2.节气门位置传感器节气门位置传感器用于检测节气门的开启程度，通过测量气门开度来调整燃油喷射的量和点火时机，实现发动机的动力输出控制。
3.距离传感器距离传感器可以测量与车辆周围物体的距离，主要用于倒车雷达系统和自动驾驶技术中。
倒车雷达系统能够利用传感器探测到的障碍物距离和位置信息，发出声音或显示器上的警告，帮助驾驶员更好地掌握车辆后方情况。
自动驾驶技术中，车辆会利用传感器感知周围的障碍物，并根据传感器提供的数据进行自主导航和避障。
4.惯性传感器惯性传感器包括加速度传感器和陀螺仪，可以感知车辆的加速度、速度和方向等信息。
它们在车辆的动态稳定控制系统（ESP）和智能安全气囊系统中起着重要作用。
ESP系统利用加速度传感器来检测车辆的侧倾和横向加速度，以及陀螺仪来测量车辆的转向角速度，从而实现车辆稳定性的控制。
智能安全气囊系统则可以根据加速度传感器的数据，判断车辆是否发生碰撞，并在事故发生时及时充气以保护乘客安全。
5.环境传感器环境传感器包括温度传感器、湿度传感器、气压传感器等，可以感知周围环境的温度、湿度和气压等。
这些传感器广泛应用于空调系统、气囊系统和发动机控制系统中。
例如，温度传感器可以监测车内温度，并根据设定值调整空调系统的工作状态；湿度传感器可以感知车内湿度水平，以避免玻璃起雾；气压传感器可以测量进气管道中的空气压力，以使发动机控制系统实现更精确的燃油喷射控制。
6.角度传感器角度传感器可以测量转向系统和悬挂系统的角度，以实现驾驶辅助和悬挂控制。
柴油车各传感器功能，位置介绍
柴油车各传感器功能，位置介绍1、水温传感器：（位于发动机出水口管路上）测量冷却液温度，用于喷油量的修正，扭矩修正，轨压修正以及热保护。
2、大气压力传感器：（大气压力传感器集成在ECU内）检测大气压力，测量海拔高度，用于控制喷油参数的修正。
3、燃油温度传感器：（柴油粗滤器或油泵上）测量燃油温度，用于喷油量修正扭矩修正及热保护。
4、凸轮轴位置传感器：（安装在油泵上时规盖上顶置式凸轮轴安装在气门室罩盖上）用于确定1缸上止点信号。
5、曲轴位置传感器：（飞轮壳上，曲轴皮带轮旁，发动机缸体上）用于测量发动机转速和曲轴转角。
6、机油压力传感器：（在发动机主油道上）用于测量机油压力。
7、进气压力及温度传感器：（进气管涡轮增压器后方）测量进气量及进气温度的高低，用于喷油量的修正及热保护。
8、空气流量计：（空气滤清器后方，涡轮增压器前方的进气管上）测量进入进气管得空气量，用于喷油量的修正。
9、油门踏板位置传感器：（油门踏板上）测量踏板行程，反映司机意图，用于喷油量计算。
10、爆震传感器：（发动机缸体上）检测发动机燃烧状态，精确控制预喷。
11、共轨压力传感器：（共轨管上）测量共轨管内的燃油压力保证温压控制稳定。
12、含水率传感器：（安装在粗滤上）检测燃油中水德成分，并预告司机及时防水。
压缩测试的原理如果气缸有漏气的现象，活塞运动速度在上止点前会因漏气，阻力变小而加快。
相反活塞速度在上止点之后会因漏气膨胀能量损失而减慢。
微信加车通互联深圳。
通过计算活塞在上止点前后一定角度间的经过时间，可以反映出该缸的密封性。
急速测试原理加速测试是对每缸工作性能进行评估。
车辆静止状态，测试中关闭某一缸喷油的同时触发发动机加速，可以得到失去该缸的加速数据，同样道理可以得到其他缸的数据，这些数据可以拿来对比，评判某一缸性能。
高压测试原理高压测试是ECU按设定的诊断程序来对轨压进行升高和降低，观察系统的执行能力。
通过结果数据来综合评估系统的各液压器件的性能。
汽车常见传感器的作用及安装位置
• 七、曲轴位置传感器和发动机转速传感器
• 作用: 曲轴位置传感器和发动机转速传感器 制成一体，既用于发动机曲轴位置、上止点 位置的测定，又用于发动机转速的测定。
• 发动机转速传感器的转速信号输入ECU，以 便使发动机控制系统、起动系统、ABS、制 动防滑控制系统、悬架系统、导航系统等各 种装置能正常工作。
丰田轿车曲轴位置传感器
• 八、爆震传感器
• 作用: 将发动机爆震信号转化为电信号传递给 ECU，ECU根据爆震信号对点火提前角进行 修正，使点火提前角保持最佳值.
安装位置
安装在发动机缸体上
安装在火花塞上
ቤተ መጻሕፍቲ ባይዱ
桑塔纳2000GSi轿车压电式爆震传感器
• 一、水温传感器 • 作用：检测发动机冷却水温度，向ECU输入
温度信号，作为燃油喷射和点火正时的修正信 号和其它控制系统的控制信号 。
• 安装位置 • 发动机缸体的水套
• 缸盖的水套 • 水管接头上
构造
二、进气温度传感器
作用: 检测进气温度，向ECU输入进气温度信号， 作为燃油喷射和点火正时的修正信号。
• 五、空气流量传感器
• 作用: 检测发动机进气量大小，将进气量信 息转换成电信号输入ECU，以供ECU计算确定 喷油时间（即喷油量）和点火时间。
• 安装位置
• 热膜式空气流量计
• 六、节气门位置传感器
• 作用: 是将节气门开度（即发动机负荷）大小 转变为电信号输入ECU。ECU根据节气门位 置信号判别发动机的工况，如怠速工况，部分 负荷工况，大负荷工况等等，并根据发动机不 同工况对混合气浓度的需求来控制喷油时间。
2. 安装位置
• 三、排气温度传感器
• 注: 排气温度传感器又称催化剂温度传感器
丰田卡罗拉双擎发动机系统故障原因
丰田卡罗拉双擎发动机系统故障原因
丰田卡罗拉双擎是一款以高效节能为特点的混合动力汽车，其发动机系统故障
可能会对车辆性能和可靠性产生负面影响。
以下是一些可能导致丰田卡罗拉双擎发动机系统故障的原因：
1. 电池问题：混合动力汽车的电池是整个系统的重要组成部分。
如果电池老化、损坏或电池维护不当，可能会导致发动机系统故障。
2. 传感器故障：丰田卡罗拉双擎的发动机系统依赖于各种传感器，这些传感器
负责监测和控制关键参数，以确保发动机正常运行。
传感器损坏或失效可能会导致故障。
3. 燃油问题：混合动力汽车的发动机系统通常同时使用汽油和电力。
如果燃油
供给不足、油箱中存在杂质或燃油系统存在漏油等问题，可能会导致发动机系统故障。
4. 冷却系统故障：发动机冷却系统的正常运行对于发动机的性能至关重要。
如
果冷却系统中出现堵塞、漏水、泄漏或冷却剂不足等问题，可能会导致发动机过热并引发故障。
5. 控制单元故障：混合动力汽车的发动机系统控制单元是核心部件之一，负责
监测和控制发动机运行。
控制单元出现故障或软件问题可能会导致系统失去正常功能。
请注意，以上原因仅为一般情况下可能导致丰田卡罗拉双擎发动机系统故障的
原因，并非针对特定车辆的问题。
如果遇到发动机系统故障，建议及时联系经销商或专业技术人员进行诊断和维修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
油门踏板位置传感器
作用：用来检测加速踏板踏入量，加速踏板踏入量通过加速踏板位置传感器传递到发动机电控单元，发动机电控单元发出指令,并通过电机驱动节气门,以控制节气门开度。
曲轴位置传感器
作用：１、产生发动机转速信号，决定基本喷油量和基本点火提前角。
２、产生曲轴基准位置信号，计算曲轴转角。
类型：可分为磁感应式、霍尔式和光电式三种曲轴位置传感器。
故障现象：发动机起动困难或不能起动，转速不稳定。
凸轮轴位置传感器
作用：判定凸轮轴位置（一缸压缩上止点位置）。
类型：凸轮轴位置传感器可分为磁感应式、霍尔式、光电式和磁阻式。
喷油器（执行器）
作用：将定量的燃油由液态变成雾状，然后与空气混合。
对于缸外喷射的汽油机而言，喷油器将汽油喷到发动机的进气管，被喷入进气管的汽油形成雾状，然后与空气混合，发动机在进气行程的时候，将汽油和空气的混合物吸入气缸进行燃烧。
对于缸内喷射的汽油机而言，喷油器将汽油直接喷入气缸内部，被喷入的汽油形成雾状，与空气混合后，被火花塞点燃。被点燃的汽油和空气的混合物推动活塞做功。
卡罗拉发动机水温传感器使用的是负热敏系数式热敏电阻传感器。
故障现象：起动图难、转速不稳、油耗增加、污染增大。
进气温度传感器
作用：检测进气温度，提供给ECU作为计算空气密度的依据。
进气温度传感器和水温传感器都是负温度系数热敏电阻，当温度升高时，电阻阻值减小，当温度降低时，电阻阻值增大，随着电路中电阻的变化，导致电压的变化，从而产生不同的电压信号，完成控制系统的自动操作。（在冷车时，进气温度传感器的信号与发动机水温传感器信号基本相同，在热车时，其信号电压大约是水温传感器的2~3倍）。
故障现象：起动困难，怠速不稳，易熄火，无法正常加速，进入坡行状态，转速只能到2300转。
氧传感器
作用：测定发动机燃烧后的排气中氧是否过剩的信息，即氧气含量，并把氧气含量转换成电压信号传递到发动机计算机，使发动机能够实现以过量空气因数为目标的闭环控制；确保三效催化转化器对排气中的碳氢化合物（HC）、一氧化碳（CO）和氮氧化合物（NOX）三种污染物都有最大的转化效率，最大程度地进行排放污染物的转化和净化。提高发动机的动力性、经济性和排放性能。
卡罗拉发动机传感器作用
电控发动机优点
１、排放污染少，提高发动机功率，油耗少，经济性能好
２、改善了发动机的低温起动３、息速平稳，工况过渡圆滑，工作可靠，灵敏度高.
电控发动机电控系统的组成
1、电子控制单元：电控单元（ECU）是发动机电子控制系统的核心。它完成发动机各种参数的采集和喷油量、喷油定时的控制，决为：电位计型、霍尔元件。
卡罗拉发动机油门踏板位置传感器类型是霍尔元件式传感器。
进气歧管压力传感器
根据发动机的负荷状态测出进气歧管内真空度的变化,并转化为电压信号,与转速信号一起输送给ECU,作为喷油器基本喷油量的依据。（还可以检测大气压力）
凸轮轴电磁阀（执行器）：可以改变进气门与排气门的开闭时刻，提高发动机动力，也叫可变气门正时阀。
碳罐电磁阀（执行器）：汽车启动时, 碳罐电磁阀开启,将吸附的燃油蒸汽释放到进气管路,进入发动机燃烧。碳罐是利用活性炭的吸附作用,收集燃油蒸汽,避免浪费。
点火线圈（执行器）；点火线圈（包含有有初级绕组、次级绕组、铁芯、绝缘物质等）实际上就是一个变压器,将汽车12伏的电压转变为2—3万伏的电压,并利用此高压电来点燃气缸中的混合气。
执行器：喷油器、点火线圈、凸轮轴电磁阀、碳罐电磁阀。
水温传感器和进气温度传感器都属于温度型传感器。
水温传感器（也称为冷却液的温度传感器）
作用：检测发动机冷却液的温度，并将温度信号转变成电信号输送给ECU，作为喷油量，点火正时的主要修正信号。
类型：常用的主要是热敏电阻式，热敏式温度传感器又分为：负温度热敏系数式和正温度热敏系数式两种水温传感器。
爆震传感器
作用：提高发动机的动力性能同时减少爆震的发生、降低油耗、降低排放。
故障现象：动力性能下降，容易出现爆震现象。
歧管调节电磁阀（执行器）：
转换可变进气道（的长短）。
可变进气道 细而长的进气道有利于发动机怠速稳定,短而粗的进气道在大负荷高转速时有利于发动机功率提升(进气歧管越长,空气在进气歧管内的振动频率就越低,反之进气歧管越短,空气的振动频率越高）.进气歧管里有个长短气道转换翻板,怠速或部分负荷时用长的进气道,大负荷转换成短气道减少进气阻力提高进气效率。
2、传感器：传感器将发动机工况与环境的信息通过各种信号即时、真实的传递到ECU。
3、执行器：电控系统要完成的各种控制功能，是靠各种执行器来实现的。
卡罗拉发动机的所有传感器和执行器
传感器：水温传感器、进气温度传感器、空气流量传感器、曲轴位置传感器、凸轮轴位置传感器、节气门位置传感、油门踏板位置传感器、氧传感器、爆震传感器、机油压力传感器。
卡罗拉发动机凸轮轴位置传感器的类型是磁阻式。
节气门位置传感器
作用：１、检测节气门开度的大小，判定发动机息速、部分负荷、全负荷工况，实现不同的控制模式。
２、检测节气门变化快慢，通过控制喷油量的多少实现加速和减速。
类型：节气门位置传感器按内部结构原理可分为：电位计型、霍尔元件。
卡罗拉发动机节气门位置传感器类型是霍尔元件式传感器。
类型：卡罗拉发动机进气温度传感器使用的是负热敏系数式热敏电阻传感器。
故障分析：进气温度传感器断路（开路），数据流会显示异常低温，低温空气密度高，会加大喷油脉宽，造成混合汽过浓。传感器短路，数据流会显示异常高温，高温空气密度低，会减少喷油脉宽，造成混合汽过稀。进气温度传感器温度越高混合汽越浓，传感器断路或搭铁不良会造成混合汽过稀，导致启动困难。
空气流量传感器
作用：正确地测定每一瞬间吸入发动机的空气量以此作为ECU计算(控制)喷油量的主要依据。
类型：热线式，热膜式、翼片式、卡门漩涡式。（卡罗拉发动机空气流量传感器使用的是热线式空气流量传感器）。
故障现象：车辆出现不好启动、加速无力、冒黑烟(也就是燃烧不好，空燃比不对)、无法跑到最高车速、没有怠速等现象。
