日立投影机指示灯说明

合集下载

日立GVF-3DMC门板和RYB板指示灯说明

日立GVF-3DMC门板和RYB板指示灯说明

变频门机电气控制系统由DMC、DMD两块电子板构成,其中信号输入、输出的主控电子板是DMC板。

DMC电子板上的接线端子(WAGO)、指示灯和开关位置如下图所示:板上部分指示灯和功能设定开关的功能说明如下:DMC板上的指示灯、开关说明L1亮表示有开门信号输入;L2亮表示有关门信号输入;L3亮表示有平层信号输入;L4亮表示有自学习信号输入;L5灭表示有开门极限信号输入;L6灭表示有安全触板信号输入;L7灭表示有关门极限信号输入;L8亮表示有直流24V输入;L9亮表示有直流5V输入;L10~L15亮表示有电机三相控制波形信号输出;L16亮表示有故障信号输出;L17亮表示有门宽测试信号输出(进入门宽测试状态);L18亮表示有ORS信号输出;L19亮表示有屏蔽触板信号输出;L20~21在门低速运动时闪动表示有编码器信号输入;L22亮表示有光电(光幕)信号输入。

SW2:微机复位键(自复位开关);SW1:门宽测试键(自锁型开关);JS1:程序选择(跳线);JS2:门速度选择(跳线)。

DMD板上的指示灯说明DMC电子板DMD电子板LED1亮表示有直流5V输入;LED2亮表示有直流155V电压。

3.3 继电器RYBD板元件布置图各发光二极管意义如下。

其它元件参见继电器板原理图和装配图(1)电梯在开门区;(2)关门;(3)开门;(4)门机电源通电;(5)主门触板信号;(6)主门关门极限;(7)主门开门极限;(8)主门光电保护状态;(9)厅门门锁信号(10)轿门门锁;(11)副门触板信号;(12)副门关门极限;(13)副门开门极限(14)副门光电保护状态;(15)非检修状态;(16)轿内/轿顶检修;(17)微动上行;(18)微动下行;(19)微动判断。

投影仪都上的按键都有什么用途

投影仪都上的按键都有什么用途

投影仪都上的按键都有什么用途1、POWER:(电源指示灯),这个指示灯表示投影机处于带电状态,如果某天这个指示灯不亮了,而电源连接正常的话,可能表示投影机出故障了。

2、STANDBY/ON:(待机/开机)按钮用于打开电源、使投影机进入待机模式。

这个按键就是用来开关投影机的,开投影机的时候只需要按一次,而关投影机的时候,需要连续按两次。

3、LAMP:(灯泡)指示灯。

通常情况下,这个指示灯都是绿色的,但当投影仪灯泡损坏、使用寿命到了,不能使用的时候,这个指示灯就会变成红色,提醒我们更换投影仪灯泡。

4、TEMP:(温度警告)指示灯,不同品牌的投影机温度指示灯的状态不一样,有的是正常是绿色,温度不正常的时候是红色;而有的投影机品牌TEMP灯平时不亮,如果温度超高了,就会变成红色或者闪速红色。

不管怎样,温度指示灯变化都代表投影机内部温度过高,投影机需要冷却休息,或者是过滤网堵塞,需要更换过滤网了。

5、KEYSTONE:(梯形失真)按钮,用于进入梯形失真校正模式。

6、AUTO SYNC(自动同步)按键,用于连接到电脑上时自动调节图像。

7、▲/▼/♦:上下左右调节按钮,用于选择和调节屏幕上的项目。

8、ENTER:(开始)按钮,用于设定所选的项目或在项目选择表上进行调节。

9、RETURN:(返回)按钮,用于返回上一个显示。

10、Volume:(音量)按钮,用于调节扬声器的声音。

11、INPUT:(输入)按钮,用于切换输入模式。

12、MENU:(项目选择表)按钮,用于显示调节和设定投影屏幕。

13、ECO/QUIET:(节能/静音)按钮,用于降低冷却风扇的噪音和延长投影灯泡的使用寿命。

14、FREEZE:(静止)按钮,使图像静止。

当演讲者在操作电脑的时候,而又不想让电脑信号同步到投影机上,就可以先通过静止画面功能,让投影屏幕上的图像暂时静止不变。

15、RESIZE:(改变尺寸)按钮,用于转换屏幕尺寸(正常、边框等)。

日立5000x投影机使用说明书

日立5000x投影机使用说明书

2.3 安装第二台投影机(B 机). .... 11
堆叠投影机....................... 11 连接投影机....................... 11 设置 B 机......................... 12
2.4 确认主机和次机设置.......... 14 2.5 微调图像位置................ 15
对于智能堆叠用户................. 15 对于简单堆叠用户................. 16
从主机输入图像到次机 - 电脑信号..................... 31 从主机输入图像到次机 - 视频信号(分量或视频) ........ 32 将图像分别输入到次机和主机....... 32
警告 ► 在使用本产品之前,请阅读本产品的所有使用说明书。阅读后,请妥 善保管以备日后查询。 ► 请遵守说明书㆗或产品㆖的所㈲说明。对于因超出手册中所定义的正常用法, 操作不当所造成的任何损坏,制造商将不承担任何责任。
通知事项 • 本书中刊载的内容有可能不经预告而发生变更。 • 本产品的制造者对本书中的刊载错误不负任何责任。 • 未经允许请勿复制、转载和使用本书的部分或全部内容。
B机
A机
6
2. 安装
为了安全的理由,在安装之前,请先仔细阅读1.2 安全指示要点。(3~5)另外,请 注意下列各项,以便正确使用即时堆叠。 ● 在使用智能堆叠时,两台投影机都会对遥控器信号起反应,一直到任一台投影机 的堆叠模式设置为次为止。 在安装期间,建议用遥控器操作一台投影机,用另一台投影机上的控制面板或有 线遥控器操作另一台投影机。在这种情况下,请使用按钮锁定功能在另一台投影 机上禁用遥控接收。(操作指南→选项菜单) ● 来自A机和B机的图像可以很好地重叠,但图像位置可能随着时间的推移而偏移。 重新调整以重叠图像。 ● 如果内置扬声器的音量太高,两台投影机可能会共振,出现噪音,而且可能会降 低图像质量。 在这种情况下,请检查投影机的音量设置。降低音量,一直到症状消失为止,或 者将投影机肩并肩排列。如果图像位置发生偏移,请重新调整。

日立投影机HCP-Q60,HCP-Q80使用说明

日立投影机HCP-Q60,HCP-Q80使用说明

投影机使用说明书.操作指南承蒙您购买本投影机,谨向您表示衷心的感谢。

本说明书中使用了各种符号。

这些符号的意义说明如下。

本符号表示如果忽略这些信息,可能会因错误操作而导致人身伤害,甚至死亡。

本符号表示如果忽略这些信息,可能会因错误操作而导致人身伤害或实物损坏。

请参阅本符号后标明的页码。

商标承认•Mac ® 是 Apple Inc. 的注册商标。

• W indows ®, DirectDraw ® 和 Direct3D ® 是微软公司在美国和/或其它国家的注册商标。

•VESA 和 DDC 是 Video Electronics Standard Association 的商标。

•Blu-ray Disc TM 和Blu-ray TM 是Blu-ray Disc Association 的商标。

其他所有商标均为其各自所有者的财产。

通告本条目用于告知可能会导致故障。

HCP-Q60/HCP-Q80•本说明书中的信息如有变更,恕不另行通知。

•本说明书中的插图用作图解。

与您的投影机可能有少许差异。

•制造商对本说明书中可能出现的任何错误概不负责。

•未经明确的书面许可,不得翻印、转载或复制本文档的全部或任何部分。

通知事项介绍. . . . . . . . . . . . . . . . . . . . . . . . . .3特点 (3)关于电磁干扰 (3)包装箱中的物品 (3)固定镜头盖 (4)部件名称 (5)设置. . . . . . . . . . . . . . . . . . . . . . . . . .8安装 (8)连接设备 (10)连接电源 (13)使用防盗杆和防盗槽 (13)遥控器. . . . . . . . . . . . . . . . . . . . . . .14装入电池 (14)关于遥控信号 (14)改变遥控信号的频率 (15)用作简易电脑鼠标和键盘 (15)电源开/关. . . . . . . . . . . . . . . . . . . .16开启电源 (16)关闭电源 (17)操作. . . . . . . . . . . . . . . . . . . . . . . . .18调节音量 (18)暂时静音 (18)选择输入信号 (18)搜索输入信号 (20)选择宽高比 (20)调节投影机的支撑脚 (21)调节聚焦 (21)使用自动调节功能 (22)调节位置 (22)校正梯形失真 (23)使用放大功能 (24)静止画面 (25)暂时遮屏 (25)使用菜单功能 (26)简易菜单. . . . . . . . . . . . . . . . . . . . . .28宽高比、数字调焦、梯形校正、图像模式、省电模式、安装、复位、过滤器使用时间、语言、高级菜单、 关闭图像菜单. . . . . . . . . . . . . . . . . . . . . .30亮度、对比度、伽马、色温、彩色、色调、清晰度、我的存储器影像菜单. . . . . . . . . . . . . . . . . . . . . .33宽高比、扫描度、垂直位置、水平位置、水平相位、水平尺寸、自动调节执行输入菜单. . . . . . . . . . . . . . . . . . . . . .36逐行、视频降噪、彩色空间、视频格式、COMPUTER-IN、帧锁定、分辨率设置菜单. . . . . . . . . . . . . . . . . . . . . .39数字调焦、数字移位、图像显示位置、梯形校正、自动省电模式、省电模式、安装、待机模式、显示器输出声音菜单. . . . . . . . . . . . . . . . . . . . . .43音量、扬声器、音频源屏幕菜单. . . . . . . . . . . . . . . . . . . . . .44语言、菜单位置、遮屏画面、启动画面、自选画面、自选画面锁定,消息、输入源名称、模板、C.C.(隐藏字幕)选项菜单. . . . . . . . . . . . . . . . . . . . . .50自动搜索、直接开启电源、自动关闭电源、灯泡使用时间、过滤器使用时间、快捷按钮、我的端口源、特殊设定安全菜单. . . . . . . . . . . . . . . . . . . . . .57变更安全密码、自选画面密码、身份识别号码锁、 状态监视功能、个人文本密码、显示个人文本、填写个人文本维护. . . . . . . . . . . . . . . . . . . . . . . . .63更换灯泡 (63)清洁和更换空气过滤器 (65)其他维护 (67)故障诊断. . . . . . . . . . . . . . . . . . . . . .68相关消息 (68)关于指示灯 (70)重设所有设置 (72)容易误认为是机器故障的现象 ..72规格. . . . . . . . . . . . . . . . . . . . . . . . .76介绍• 请妥善保管原包装材料,以备日后重新装运。

日立投影机HCP-DHI300使用发教程简单

日立投影机HCP-DHI300使用发教程简单

日立投影机HCP-DHI300使用发教程简单
投影仪使用的详细步骤:
首先接通电源打开镜头盖,将电源线插入投影仪和壁上插座,电源灯亮起红色。

取下镜头盖。

如果镜头盖保持关闭,它可能会因为投影灯泡产生的热量而导致变形。

然后启动投影机及相连设备首先按投影仪或遥控器上的电源按钮启动投影仪,机身上的电源灯即开始闪烁,接通电源后常亮红色。

如有必要,旋转调焦圈调整图像清晰度。

接通所有需要连接的外部设备。

投影仪开始搜索输入信号。

屏幕上显示当前扫描的输入信号,若投影仪未检测到有效信号,屏幕上将一直显示未发现信号的信息,直至检测到输入信号。

也可按投影仪或遥控器上的“信号源”按钮选择所需输入信号。

最后关闭投影仪按电源,屏幕上将显示确认提示信息。

如果未在数秒钟内响应,该信息会消失。

再按一次电源,蓝色的电源指示灯开始闪烁,然后投影机灯泡熄灭,风扇则会继续运转大约90秒钟以冷却投影机冷却过程完成后,电源指示灯将常亮红色,风扇也将停止运行。

投影机指示灯信息祥解

投影机指示灯信息祥解

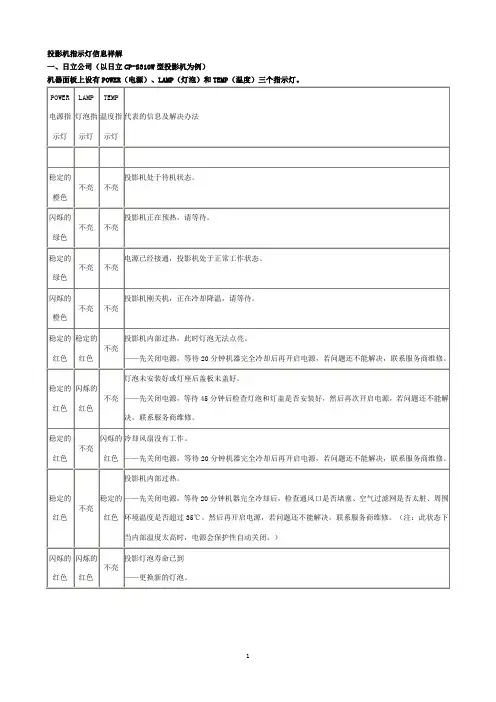

投影机指示灯信息祥解一、日立公司(以日立CP-S310W型投影机为例)机器面板上设有POWER(电源)、LAMP(灯泡)和TEMP(温度)三个指示灯。

二、三菱公司(以X400B型投影机为例)机器面板上设有POWER(电源)、LAMP(灯泡)和TEMP(温度)三个指示灯。

三、爱普生公司(以EPSON EMP-7100型投影机为例)机器面板上设有OPERATION INDICATOR(运转指示器)和LAMP INDICATOR(灯泡指示器)两个指示灯。

四、NEC公司(以MT-850型投影机为例)机器面板上设有POWER(电源)和STATUS(状态)两个指示灯。

五、三洋公司(以PLC-SP20型投影机为例)机器面板上设有READY(待机)、LAMP(灯泡)、WARNING TEMP(温度告警)和LAMP REPLACE(更换灯泡)四个指示灯。

六、松下公司(以PT-L797VE型投影机为例)此机装有两个投影灯泡,机器面板上设有POWER、LAMP1、LAMP2和TEMP四个指示灯。

七、信诚金典JD336投影机(深圳产)投影机面板上设有温度(红色灯)、电源(绿色灯)和灯泡(橙色灯)三个指示灯。

八、信诚金典JD570/332投影机(深圳产)机器面板上设有SYSTEM(系统)、LAMP(灯泡)、TEMP(温度)三个指示灯。

系统SYSTEM指示器:显示操作状态九、日立CP-HX2000/2020型投影机(3M公司的MP8649投影机与此类似)机器面板上设有POWER(电源)、LAMP(灯泡)和TEMP(温度)三个指示灯。

十、美国优派(ViewSonic)公司的PJ 860/1060型投影机机器面板上设有电源(ON)、灯泡和温度三个指示灯。

十一、松下PT-U1X66型投影机(PT-U1S66/U1X86投影机与此类似)此机的控制面板上设有TEMP(温度)和LAMP(灯泡)两个指示灯,它们分别代表的信息如下表:。

日立指示灯

日立指示灯

日立指示灯
GVF/RYBD板:
40D 40G 是厅轿门
101 102 门关门开信号
DR 门机110V
DZ( FML)门区
50B安全继电器
D1 平层指示灯
D2 运行指示灯
D3 开门指示灯
D5 启动指示灯
D7 停止指示灯
D12 检修指示灯
NPH/NIOB板:
40D 40G 是厅轿门
50 安全回路
50x 硬件连锁
50B 软件连锁
门驱动板:
DMC:
L1:亮开门信号输入
L2:亮关门信号输入
L3:亮平层信号输入
L4:亮自学习信号输入
L5:灭开门极限输入
L6:灭安全触板输入
L7:灭关门极限输入
L8:亮直流24V输入
L9:直流5V输入
L10——L15:亮电机三相控制波形输出
L16:亮故障信号输出
L17:亮门宽测试信号输出
L18:亮ORS信号输出
L19:屏蔽触板信号输出
L20——21:闪烁门低速运行时编码器信号输入L22:亮光电信号输入
DMD:
LED1:5V直流
LED2:155V直流
SW1:微机复位
SW2:门宽自学习
JS1:程序选择
JS2:门速度选择(短接高速)。

日立投影机HCP-DB77U-W 说明书

日立投影机HCP-DB77U-W 说明书

日立投影机HCP-DB77U-W说明书
一、先用放下幕布开关在西南角音箱后面
1、开关向上,幕布向上升。

2、开关向下,幕布向下降。

3、开关中平,幕布停止上升或下降。

注:如果按开关幕布无反应,请检查开关控制器电源是否插好,该电源插头为白色二脚插头。

投影使用方法:
二、打开爱普生投影
遥控器放在音箱的上面,遥控器上红色的按钮为开关,按一下打开投影,稍等几秒幕布上会出现在蓝色的背影此时请不要用控制器对投影做任何操作,如再按一下开关,则提示“是否关闭”,按红色按钮确定,则关闭投影,如果误按出现“是否关闭”,不要进行任何操作,等待5秒,将自动关闭提示窗口。

注:如果按开关幕布无显示,请检查开关控制器电源是否插好,该电源插头为黑色三脚插头。

三、连接笔记本
将音箱后投影仪线与笔记本的VGA插头进行连接。

一般打开笔记本就可以在幕布上看到笔记本桌面,如果无法显示按fn+f8或crt/lcd的组合键来切换。

四、会议结束
1、按投影遥控器上红色键两下关闭投影。

2、拨下与笔记本连接的投影线,盘好放在音箱后面。

3、按下幕布控制器向上开关,收起幕布。

投影仪器使用说明

投影仪器使用说明

投影仪器使用说明一.电源的接通和切断方法1.连接电源线1)将电源线的连接器插入投影机主机上的AC IN电源插座内。

2 )将电源线的插头插入墙面上的电源插座内。

ON/STANDBY指示灯将变为橘黄色﹐以表示待机模式。

2. 接通电源的方法1)按下ON/STANDBY按钮。

当蜂鸣声设定为开时﹐投影机发出蜂鸣声﹐电源接通﹐ON/STANDBY指示灯亮起绿色。

稍等片刻后便会出现开始画面。

3. 卸下镜头盖要接通电源时﹐请务必先卸下镜头盖。

否则﹐镜头盖套在上面有可能因受热而变形。

注意事项:•当灯泡点亮时﹐请勿窥视镜头。

灯泡的强烈光线可能会使您的眼睛受伤或造成视力下降。

•不要堵住吸气口和排气口﹐否则会因机内发热而引起火灾等。

•不要将手和脸靠近排气口附近﹐也不要在其附近堆放物体和其它设备﹐否则会烫伤手脸或造成设备的变形﹑变色﹐引起故障。

4. 电源的切断方法1)按下ON/STANDBY按钮。

画面上显示电源切断的确认提示。

不久该提示即会消失。

(提示一旦消失﹐该项操作即无效。

)2)再按一次ON/STANDBY按钮。

蜂鸣声设定设定为[开]时﹐投影机发出蜂鸣声﹐画面消失﹐但内部冷却风扇继续运转。

然后投影机进入待机模式。

在冷却期间﹐ON/STANDBY 指示灯闪烁。

指示灯闪烁时﹐不能重新接通电源。

此时即使拔下电源线也没事。

注意事项:如果要在冷却结束前接通电源﹐请在重新插上电源插头之前让灯泡有时间冷却(约5分钟)。

如果灯泡过热﹐可能会点不亮。

二.投影机连接笔记本电脑的方法在笔记本上,配备了一个专门用于切换投影机的F功能按键,当需要切换笔记本信号到投影机上时,可以同时按住Fn以及F功能按键就可以切换信号。

F功能键会因为品牌的不同而又差别。

下面提供几个主流品牌的笔记本电脑,将这些快捷按键整理如下,方便大家查询。

三星Samsung:Fn+F4惠普HP:Fn+F4东芝:Fn+F5宏基Acer:Fn+F5联想ThinkPad:Fn+F7索尼Sony:Fn+F7华硕Asus:Fn+F8戴尔Dell:Fn+F8富士通Fujitsu:Fn+F10三.常见问题及解决方法1. 投影仪RGB端口无输入信号投影仪在切换到RGB输出时,提示RGB端口无信号输入。

日立DMC门板和RYB板指示灯说明

日立DMC门板和RYB板指示灯说明

变频门机电气控制系统由DMC 、DMD 两块电子板构成,其中信号输入、输出的主控电子板是DMC 板。

DMC 电子板上的接线端子(WAGO )、指示灯和开关位置如下图所示:板上部分指示灯和功能设定开关的功能说明如下: DMC 板上的指示灯、开关说明 L1亮表示有开门信号输入; L2亮表示有关门信号输入; L3亮表示有平层信号输入; L4亮表示有自学习信号输入; L5灭表示有开门极限信号输入; L6灭表示有安全触板信号输入; L7灭表示有关门极限信号输入; L8亮表示有直流24V 输入; L9亮表示有直流5V 输入;L10~L15亮表示有电机三相控制波形信号输出; L16亮表示有故障信号输出;L17亮表示有门宽测试信号输出(进入门宽测试状态); L18亮表示有ORS 信号输出; L19亮表示有屏蔽触板信号输出;L20~21在门低速运动时闪动表示有编码器信号输入; L22亮表示有光电(光幕)信号输入。

DMC 电子板DMD 电子板SW2:微机复位键(自复位开关); SW1:门宽测试键(自锁型开关);JS1:程序选择(跳线); JS2:门速度选择(跳线)。

DMD 板上的指示灯说明LED1亮表示有直流5V 输入; LED2亮表示有直流155V 电压。

控制柜内部主要部件的名称和功能3.3 继电器RYBD 板元件布置图各发光二极管意义如下。

其它元件参见继电器板原理图和装配图(1)电梯在开门区;(2)关门;(3)开门;(4)门机电源通电;(5)主门触板信号;(6)主门关门极限;(7)主门开门极限;(8)主门光电保护状态;(9)厅门门锁信号(10)轿门门锁;(11)副门触板信号;(12)副门关门极限;(13)副门开门极限(14)副门光电保护状态;(15)非检修状态;(16)轿内/轿顶检修;(17)微动上行;(18)微动下行;(19)微动判断。

Hitachi CP-AW3005 投影仪说明书

Hitachi CP-AW3005 投影仪说明书

HITACHI DIGITAL MEDIA, Hitachi Europe Ltd, Whitebrook Park, Lower Cookham Road, Maidenhead, Berkshire, SL6 8YA, UNITED KINGDOM Tel: +44 (0)1628 585 000 Fax: +44 (0)1628 585 163 The specification above and photography is for reference only and may be subject to change.CP-AW3005OPTICAL LCD panel 0.59" aspect ratio 16:10Resolution WXGA (1280 x 800)Brightness 3300 Lumens (Normal) / 2706 Lumens (Eco1) / 2244 Lumens (Eco2)Contrast ratio 10000:1LensPowered focus, digital zoom x 1.35Lamp wattage 250WLamp life*4000 hours (Normal) / 5000 hours (Eco1) / 6000 (Eco2)Diagonal display size 60~100" (152~254cm)Keystone correctionFixed 4.6:-1 upward shift Distance to width ratio (:1) 0.3Number of colours 16.7 millionCOMPATIBILITY Computer native WXGAComposite / S-Video NTSC, PAL, SECAM, PAL-M, PAL-N, NTSC4.43Component video / HDMI video525i(480i), 525(480p), 626i(576i),1125i(1080i@50/60), 750p(720p@50/60), 1125p(1080p@50/60)FEATURES Speaker 16W x 1 (mono)Image Picture modes (DICOM simulation, photo), HDCR (High Dynamic Contrast Range), accentualizer technology, image optimizer Audio Stand-by audio, audio pass throughNetworkProjector monitoring (wired LAN), control from a remote location (wired LAN), E-mail alerts (wired LAN), mirroring of PC screen (used the LiveViewer soft), infrastructure mode (wireless LAN), Simple Access Point (SoftAP), SNMP Management (SNMP)Security systems Password/My Screen Password, PIN lock, Key lockInstallation Keystone vertical/horizontal, perfect fit (corner fit), perfect fit memory EcoECO-1, ECO-2, intelligent Eco, saver Optional accessories support MS-1/MS-1WL controlOther Auto altitude mode, altitude (up to 10,000ft), cloning function, easy schedule setting, languages (33)SOFTWAREPC software LiveViewer for Win (ver.6.21), LiveViewer for Mac (ver. 1.02.1024), Projector Management Application (ver.7.18), Projector Control Application (ver.4.13), Projector Image Tool (ver.3.2), Projector Messenger Tool (ver.1.5)Smart Device Apps Projector Quick Connection (for iOS & Android)CONNECTIONS Digital input 2 x HDMIComputer input 2 x 15-pin Mini D-sub Monitor output 1 x 15-pin Mini D-sub Video input 1 x RCA compositeAudio input 1 x stereo mini jack, 1 x pair RCA (L/R), 1 x microphone Audio output 3.5mm stereo mini connector x1USB2 x type A (PC-less presentation or wireless adapter)1 x type B (USB display or USB mouse control)Control1 x 9-pin D-sub for RS-232C control Wired network 1 x RJ-45Wireless networkOptional wireless adapter required POWERPower supplyAC 100-120V / AC 220-240V , auto switching Power consumption / standby350W / <0.35W (AC 220-240V)PHYSICALDimensions (W x H x D)377 x 136 x 360mm (excluding feet and extrusions)Weight 4.3kgNoise level36dB (Normal) / 32dB (Eco1) / 29dB (Eco2)Operating temperature 0~40°CFilter*Hybrid (up to 4000 hours)CERTIFICATIONUL/CUL, FCC PART15 CLASS B, AS/NZS CISPR22 CLASS B, CE, ROHS, GOST-R ACCESSORIES SUPPLIEDPower cable, computer cable, remote control with batteries, lens cover and cap, adapter Cover (for USB wireless adapter), security label, user manual (CD & book), application CD OPTIONAL ACCESSORIES Lamp DT01411USB wireless adapter USB-WL-11N Wall mount unit HAS-WM03/HAS-WM05 TT-03 Table Top Kit for A7 HAS-WB01 XGA mount adaptor HAS-WB02 WXGA mount adaptor Remote HL03033WarrantyProjector / lamp3 Years/6 Months **For education and extended warranties please contact your local dealer.*The stated lamp and filter life refers to the average life expected in ideal operating conditions with usage in accordance with the manual. The majority of, but not all lamps and filters should achieve this figure. **Where a lamp fails within warranty and a replacement lamp is taken, the warranty for the replacement lamp will be a maximum of 6 months (dependent on warranty hours stated). HDMI, the HDMI logo and High-Definition Multimedia Interface are trademarks or registered trademarks of HDMI Licensing LLC. AMX and the AMX logo, and Device Discovery are all registered trademarks of AMX. Crestron ® and RoomView ™ are registered trademarks or trademark of Crestron Electronics, Inc. The specification above and photography is for reference only and may be subject to change.IMAGE SIZE 16:10 (FROM PROJECTOR’S END)Screen size (diagonal)Projection distance (m)Screen height (m)b1b2c1c260" (1.5m)0.1260.4860.312 1.10770" (1.8m)0.1970.5570.351 1.30580" (2.0m)0.2680.6280.390 1.45090" (2.3m)0.3390.6990.429 1.648100" (2.5m)0.4100.770.4671.792KENSINGTON SLOT(RS-232C)AUDIO IN 1AUDIO OUT。

投影机指示灯信息故障详解及

投影机指示灯信息故障详解及

投影机清零夏普300S,300X的是同时按下遥控器上的ENTER、下箭头、左箭头然后按下ON开机,就可以的了富士通:按住确定键不放+按电源键三次[适用部分机]晨星投影机清零晨星CX-59/69/550/650590/690机型均是SHARP代工,清零及进维修菜单参见SHARP的相应机型;晨星CX-500/505/600/610/615机型均是丽讯代工,清零及进维修菜单参见丽讯的相应机型;丽讯的清零及进维修菜单的方法开机、无信号状态下依次按下、上、左、右进入菜单,灯泡清零、色温等都在里头。

LG的机器怎么清零:按住UP键直到出现"Lamp hours info"再按MENU即可!!1.LUXEON(丽讯)投影机清零方法一般是在菜单里清。

部分机型还有操作提示(LV2)。

清零很方便。

ASK(美投神)投影机清零方法一般是在菜单里清,选择重设灯泡时间选YES就可以。

2.夏普投影机清零方法夏普视频机(PN200/300/500/C10等)灯泡时间清零,待机下按住“音量减”+“选择下”,后开机;3.夏普100S/00X/200/220等多媒体投影机灯泡清零方法,待机下按住—、+、AUTOSYNC三个键,后开机;300S,300X的是同时按下遥控器上的ENTER、下箭头、左箭头然后按下ON开机(未经正实)4.夏普DLP投影机的清零:待机状态时同时按“right”+“down”+“enter”+“power”即可5.夏普200/220等,投影机灯泡清零方法,待机下按住—、+、AUTOSYNC三个键,后开机;CN450S CN450X CN500X清零方法:在待机的状态下(不要开机)同时按投影机的;INPUT ENTER UNDO ON3秒以上他自己就能开机。

如果显示;灯泡100%就表明以清零;AN100S AN100X AN120S按住(在待机的状态下)投影机上的+和AUTO SYNC同时,按投影机上的ON和-钮如果显示LAMP0000H表明灯炮已经复位SHARP NV21系列清零方式:不接电下,按方向的右,下,确定,一直按住接电后5秒;6.夏普XR11按电源键和下键和确定7.CTX投影机清零方法在菜单里选重设灯泡时另外菜单里还有一个《关闭灯泡警讯》的选项,把这项设置为OFF(关)就不会再提示灯泡时间了8.Philips(飞利浦)投影机清零方法开机中,菜单中选择灯泡时间栏,按投影机上的OK键3秒9.Hitachi(日立)投影机清零方法,开机中,按RESET健3秒,出现时间对话,选择0就OK了投影机维修站10.日立HS800/CP-210的小机器清零方式是:把菜单移到时间栏,按住右健3秒;11.晨星投影机清零方法:晨星是由夏普和丽讯代工。

日立hcp-q200使用说明书

日立hcp-q200使用说明书

日立hcp-q200使用说明书
1、接通日立hcp-q200投影机电源打开镜头盖:
1)将电源线插入投影仪和壁上插座,电源灯亮起红色。

2)取下镜头盖。

如果镜头盖保持关闭,它可能会因为投影灯泡产生的热量而导致变形。

2、启动投影机及相连设备:
1)按投影仪或遥控器上的电源按钮启动投影仪,机身上的电源灯即开始闪烁,接通电源后常亮红色。

2)如有必要,旋转调焦圈调整图像清晰度。

3)接通所有需要连接的外部设备。

3、信号显示:
投影仪开始搜索输入信号。

屏幕上显示当前扫描的输入信号,若投影仪未检测到有效信号,屏幕上将一直显示未发现信号的信息,直至检测到输入信号。

也可按投影仪或遥控器上的“信号源”按钮选择所需输入信号。

4、外接笔记本电脑时的图像调试:
许多笔记本在连接到投影仪时并未打开其外接视频端口(只有打开外接视频端口才能和投影仪连接)。

通常,按组合键[FN]+[F3]或[FN]+CRT/LCD可接通/关闭显示器。

具体方法是在笔记本电脑上找到标示CRT/LCD的功能键或带显示器符号的功能键,然后同时按下[FN]和标示的功能键。

5、关闭日立hcp-q200投影机:
1)按电源,屏幕上将显示确认提示信息。

如果未在数秒钟内响应,该信息会消失。

2)再按一次电源,蓝色的电源指示灯开始闪烁,然后投影机灯泡熄灭,风扇则会继续运转大约90秒钟以冷却投影机。

3)冷却过程完成后,电源指示灯将常亮红色,风扇也将停止运行。

6、注意:若长时间不使用投影机,请将电源线从插座上拔下;在投影机关闭次序完成之前或在90秒钟的冷却过程中,切勿拔掉电源线。

投影机指示灯信息讲解

投影机指示灯信息讲解
投影灯泡的使用时间已经超过1600小时的寿命,灯泡自动关闭,机器处于待机状态且不能开启。
——更换新的灯泡。
稳定的橙色
闪烁的红色
(每1秒闪一次)
灯泡或空气过滤网的盖板未盖好,机器处于待机状态且不能开启。
——检查灯泡和滤网盖板是否安装好。
稳定的橙色
闪烁的红色
(每4秒闪一次)
机内温度过高,机器自动关闭且不能立即开启。——检查环境温度是否过高,清洁空气过滤网。
机器面板上设有READY(待机)、LAMP(灯泡)、WARNING TEMP(温度告警)和LAMP REPLACE(更换灯泡)四个指示灯。
READY
待机指示灯
LAMP
灯泡指示灯
TEMP
温度指示灯
LAMP REPLACE更换灯泡指示灯
代表的信息及解决办法
稳定的绿色
稳定的红色
不亮
不亮
投影机处于待机状态。
指示灯
显示的状态
代表的信息及解决办法
OPERATION INDICATOR
(运转指示灯)
稳定的橙色
投影机处于待机状态。
稳定的绿色
电源已经接通,投影机处于正常工作状态。
闪烁的橙色
投影机正在冷却降温,请等待。
闪烁的红色
投影机内部异常。
——联系服务商维修。
稳定的红色
投影机内部温度太高,机器保护性关机。
——检查通风口是否堵塞、空气过滤网是否太脏、周围环境温度是否过高
二、三菱公司(以X400B型投影机为例)
机器面板上设有POWER(电源)、LAMP(灯泡)和TEMP(温度)三个指示灯。
POWER
电源指示灯
LAMP
灯泡指示灯
TEMP

最新投影机指示灯信息故障详解及

最新投影机指示灯信息故障详解及

最新投影机指⽰灯信息故障详解及投影机清零夏普300S,300X的是同时按下遥控器上的ENTER、下箭头、左箭头然后按下ON开机,就可以的了富⼠通:按住确定键不放+按电源键三次[适⽤部分机]晨星投影机清零晨星CX-59/69/550/650590/690机型均是SHARP代⼯,清零及进维修菜单参见SHARP的相应机型;晨星CX-500/505/600/610/615机型均是丽讯代⼯,清零及进维修菜单参见丽讯的相应机型;丽讯的清零及进维修菜单的⽅法开机、⽆信号状态下依次按下、上、左、右进⼊菜单,灯泡清零、⾊温等都在⾥头。

LG的机器怎么清零:按住UP键直到出现"Lamp hours info"再按MENU即可!!1.LUXEON(丽讯)投影机清零⽅法⼀般是在菜单⾥清。

部分机型还有操作提⽰(LV2)。

清零很⽅便。

ASK(美投神)投影机清零⽅法⼀般是在菜单⾥清,选择重设灯泡时间选YES就可以。

2.夏普投影机清零⽅法夏普视频机(PN200/300/500/C10等)灯泡时间清零,待机下按住“⾳量减”+“选择下”,后开机;3.夏普100S/00X/200/220等多媒体投影机灯泡清零⽅法,待机下按住—、+、AUTOSYNC三个键,后开机;300S,300X的是同时按下遥控器上的ENTER、下箭头、左箭头然后按下ON开机(未经正实)4.夏普DLP投影机的清零:待机状态时同时按“right”+“down”+“enter”+“power”即可5.夏普200/220等,投影机灯泡清零⽅法,待机下按住—、+、AUTOSYNC三个键,后开机;CN450S CN450X CN500X清零⽅法:在待机的状态下(不要开机)同时按投影机的;INPUT ENTER UNDO ON3秒以上他⾃⼰就能开机。

如果显⽰;灯泡100%就表明以清零;AN100S AN100X AN120S按住(在待机的状态下)投影机上的+和AUTO SYNC同时,按投影机上的ON和-钮如果显⽰LAMP0000H表明灯炮已经复位SHARP NV21系列清零⽅式:不接电下,按⽅向的右,下,确定,⼀直按住接电后5秒;6.夏普XR11按电源键和下键和确定7.CTX投影机清零⽅法在菜单⾥选重设灯泡时另外菜单⾥还有⼀个《关闭灯泡警讯》的选项,把这项设置为OFF(关)就不会再提⽰灯泡时间了8.Philips(飞利浦)投影机清零⽅法开机中,菜单中选择灯泡时间栏,按投影机上的OK键3秒9.Hitachi(⽇⽴)投影机清零⽅法,开机中,按RESET健3秒,出现时间对话,选择0就OK了河南投影机维修站10.⽇⽴HS800/CP-210的⼩机器清零⽅式是:把菜单移到时间栏,按住右健3秒;11.晨星投影机清零⽅法:晨星是由夏普和丽讯代⼯。

投影指示灯含义

投影指示灯含义

一、日立投影机(以日立CP-2020X型投影机为例)
机器面板上设有POWER(电源)、LAMP(灯泡)和TEMP(温度)三个指示灯。

二、三菱投影机(以X400B型投影机为例)
机器面板上设有POWER(电源)、LAMP(灯泡)和TEMP(温度)三个指示灯。

三、爱普生投影机(以EPSON EMP-7100型投影机为例)
机器面板上设有OPERATION INDICATOR(运转指示器)和LAMP INDI CATOR(灯泡指示器)两个指示灯。

四、NEC投影机(以MT-850型投影机为例)
机器面板上设有POWER(电源)和STATUS(状态)两个指示灯。

五、三洋投影机(以PLC-SU20型投影机为例)
机器面板上设有READY(待机)、LAMP(灯泡)、WARNING TEMP(温度告警)和LAMP REPLACE(更换灯泡)四个指示灯。

六、松下投影机(以PT-L797VE型投影机为例)
此机装有两个投影灯泡,机器面板上设有POWER、LAMP1、LAMP2和TE MP四个指示灯。

Hitachi PJ-TX10 投影机用户手册说明书

Hitachi PJ-TX10 投影机用户手册说明书

MARQUE HITACHI REFERENCE PJ-TX10 CODIC:. 1794302Câble Vidéo/Son Cordonsélectriques PJ-TX10W (3): USA, GB,Filtre Touches de libéRemettez toujours à zéro la minuterie du filtre en suivant les instructions de "Réinitiariser l'horlogeTrou de la lanièreRivet Poussez(Bas)HAUTE TENSION HAUTE TEMPÉRATURE HAUTE PRESSIONhaute pression. Si vouselle est chaude ou trop. Remarquez queil arrive que certaines lampes explosent s que vous les utilisez. En outre, si la lampe explose, il peut arriver que desdes vapeurs de mercurelectrique de larieur du projecteur ou vous essayez donc pas nettoyer le projecteur ou de remplacer la lampe par vous-rez soigneusement la pièce etration du projecteur ou de les faire p ouvrez pas le couvercle de la lampe lorsque le projecteur est suspendu. Cela risqueclats de verre pourraient tomber lorsque vous ouvrez le couvercle. Comme il est en outre dangereux de travailler enme si elle ne s’est pasremplacer la lampe (cf. les" et "A Propos Du Voyant Lampes"), remplacez la lampe dde la date deTouches delibérationlibérationFiltre Introduisez un nouveau filtre à air et remettez le couvercleTouches delibérationCouvercle du filtrePartie transparenteTouches delibérationFiltre à airFenêtre de détection de poussi(Fond)Remettez en place le filtre à air et le couvercle du filtre.。
