铝及铝合金钨极氩弧焊焊接工艺规程

氩弧焊焊铝方法与技巧

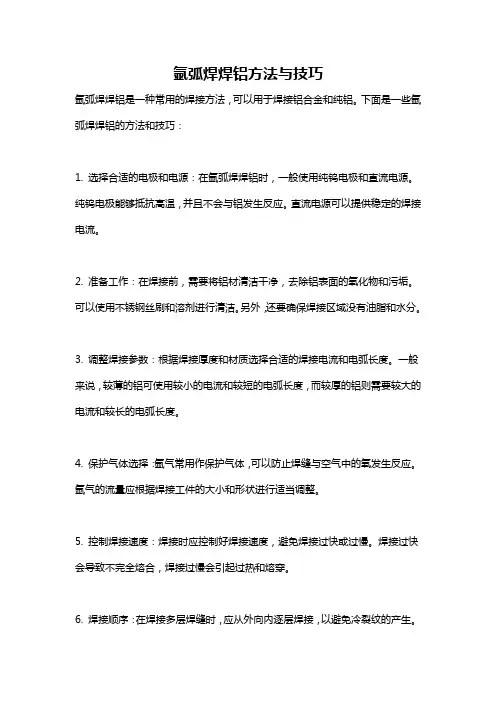

氩弧焊焊铝方法与技巧
氩弧焊焊铝是一种常用的焊接方法，可以用于焊接铝合金和纯铝。

下面是一些氩弧焊焊铝的方法和技巧：
1. 选择合适的电极和电源：在氩弧焊焊铝时，一般使用纯钨电极和直流电源。

纯钨电极能够抵抗高温，并且不会与铝发生反应。

直流电源可以提供稳定的焊接电流。

2. 准备工作：在焊接前，需要将铝材清洁干净，去除铝表面的氧化物和污垢。

可以使用不锈钢丝刷和溶剂进行清洁。

另外，还要确保焊接区域没有油脂和水分。

3. 调整焊接参数：根据焊接厚度和材质选择合适的焊接电流和电弧长度。

一般来说，较薄的铝可使用较小的电流和较短的电弧长度，而较厚的铝则需要较大的电流和较长的电弧长度。

4. 保护气体选择：氩气常用作保护气体，可以防止焊缝与空气中的氧发生反应。

氩气的流量应根据焊接工件的大小和形状进行适当调整。

5. 控制焊接速度：焊接时应控制好焊接速度，避免焊接过快或过慢。

焊接过快会导致不完全熔合，焊接过慢会引起过热和熔穿。

6. 焊接顺序：在焊接多层焊缝时，应从外向内逐层焊接，以避免冷裂纹的产生。

每次焊接应有掌握好的焊接面积，逐渐向下焊接。

7. 控制焊接温度：铝的熔点较低，焊接过程中要控制好焊接温度，避免铝材过热和烧损。

8. 热处理：焊接完毕后，可以进行适当的热处理，以去除焊接产生的应力和改善焊缝性能。

在进行氩弧焊焊铝时，需要掌握焊接技术并严格按照操作规程进行。

熟练掌握焊接方法和技巧可以提高焊接质量和效率。

铝及铝合金钨极氩弧焊焊接工艺规程

一、目的：用于指导公司对于铝及铝合金产品，尤其是动车组线槽、走线板及铝合金门窗的焊接二、引用标准GB/T10858 铝及铝合金焊丝GB/T 985.3 铝及铝合金气体保护焊的推荐坡口三、操作环境1. 焊接操作应在一个相对干燥的环境下进行，空气湿度一般不应超过90%。

2. 周围温度应在5℃至40℃之间，风速不得大于2m/s。

3. 避免在日光下或雨中进行焊接，不要让水或雨水渗进焊机内。

4. 避免在灰尘区或含有腐蚀性气体环境下进行焊接工作。

四、焊前准备1. 焊前清理：清理的目的是去除焊件表面的氧化膜和油污，这是防止产生气孔、夹渣的重要措施。

1.1 化学清洗效率高、质量稳定、适用于清理焊丝及尺寸不大、成批生产的焊件。

化学清洗分浸洗法和擦洗法两种，清洗剂及清洗工艺见下表铝及铝合金的化学清洗法1.2 机械清理先用有机溶剂(丙酮、松香或汽油)擦拭焊件表面的油污，然后用细铜线刷至表面露出金属光泽，或者用刮刀清理表面。

清理后的焊件应在4h内施焊，否则应重新清理。

2. 垫板为了保证焊透并使焊件不致焊穿或塌陷，焊前可在接缝下面安放垫板。

垫板材料可采用石墨、不锈钢或碳钢，表面开一圆弧形槽，以保证反面焊缝成形。

3. 预热对薄、小的焊件一般可以不用预热。

当工作环境温度低于零度，或钢材的碳当量大于0.41%及结构刚性过大、焊接厚度超过5mm的焊件时，为了使接缝附近达到所需要的温度，焊前应对焊件进行预热，预热温度为80℃～l00℃，预热范围为板厚的5倍，但不小于100毫米。

五、焊丝的选用铝及铝合金用焊丝牌号见下表。

其中HS311是一种通用焊丝，采用这种焊丝焊接时，金属流动性好，有较高的抗热裂性能，并能保证一定的强度。

但在焊接铝镁合金时，焊缝中会出现脆性化合物Mg2Si，降低接头的塑性和耐腐蚀性。

焊接铝镁合金时应采用HS331。

铝及铝合金用焊丝牌号六、焊接工艺参数的选择纯铝和铝合金钨极手工氩弧焊工艺参数（交流电源）七、焊缝质量要求外表焊缝检查，所有结构焊应全部进行检查，其焊缝外表质量要求：1.焊缝直线度：任何部位在≤100毫米内,直线度应≤2毫米。

钨极氩弧焊的安全操作规程

钨极氩弧焊的安全操作规程钨极氩弧焊是一种常见的金属焊接技术，主要用于焊接不锈钢、铝合金等材料。

由于焊接过程中产生的高温、强光、有害气体等因素，必须严格遵守安全操作规程，以保障操作人员的安全。

以下是钨极氩弧焊的安全操作规程，具体内容如下：1. 环境安全：a. 在进行钨极氩弧焊操作时，必须确保工作地点通风良好；b. 在操作区域周围设置防护屏和防火设施，以避免火花飞溅引起火灾；c. 确保操作区域无易燃、易爆物品；d. 在操作区域内设置专门的远离非焊接人员的区域。

2. 个人防护：a. 操作人员必须穿戴符合标准的防护服、护目镜、手套、耳塞等个人防护设备；b. 在操作区域内禁止穿戴可燃易燃物品，如胶鞋、合成纤维服装等；c. 在操作过程中要时刻保持专注，避免发生意外伤害。

3. 设备安全：a. 确保氩气容器、焊机等设备的正常运行和维护；b. 在操作氩气容器时，必须严格按照操作规程进行，禁止将容器暴露在明火附近；c. 在操作过程中，焊机和氩气容器要稳定放置在固定的位置上，防止翻倒和滑动。

4. 电气安全：a. 在进行焊接操作前，必须检查焊机的接地线是否接好；b. 在操作过程中要注意电缆的位置和布局，避免被踩踏或者绊倒；c. 确保焊机和其他电气设备的电源线不暴露在易燃物上；d. 焊接操作完成后，及时关闭电源和气源，断开电气设备的电源线。

5. 焊接防护措施：a. 使用适当的防护装置，如焊接面罩、焊接镜片等，保护眼睛不受强光损伤；b. 使用适当的焊接手套，保护双手不受高温烧伤；c. 在焊接区域周围设置防护屏，避免火花飞溅伤及周围人员。

6. 废料处理：a. 废弃的焊接材料、废钨极等必须分类处理，避免对环境造成污染；b. 废料暂存时要远离易燃、易爆物品，定期清理和处理。

以上是钨极氩弧焊的安全操作规程，通过严格遵守这些规定，可以最大程度地保障焊接操作人员的安全。

同时，引导和培养焊接人员良好的安全意识，定期进行相关安全培训，提高焊接人员的操作技能和安全意识，也是确保钨极氩弧焊安全的重要措施。

钨极氩弧焊焊接铝合金焊接参数

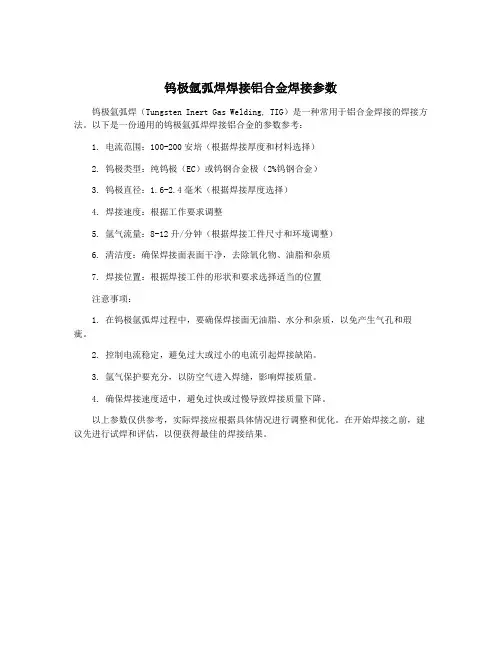

钨极氩弧焊焊接铝合金焊接参数
钨极氩弧焊（Tungsten Inert Gas Welding, TIG）是一种常用于铝合金焊接的焊接方法。

以下是一份通用的钨极氩弧焊焊接铝合金的参数参考：
1. 电流范围：100-200安培（根据焊接厚度和材料选择）
2. 钨极类型：纯钨极（EC）或钨钢合金极（2%钨钢合金）
3. 钨极直径：1.6-2.4毫米（根据焊接厚度选择）
4. 焊接速度：根据工作要求调整
5. 氩气流量：8-12升/分钟（根据焊接工件尺寸和环境调整）
6. 清洁度：确保焊接面表面干净，去除氧化物、油脂和杂质
7. 焊接位置：根据焊接工件的形状和要求选择适当的位置
注意事项：
1. 在钨极氩弧焊过程中，要确保焊接面无油脂、水分和杂质，以免产生气孔和瑕疵。

2. 控制电流稳定，避免过大或过小的电流引起焊接缺陷。

3. 氩气保护要充分，以防空气进入焊缝，影响焊接质量。

4. 确保焊接速度适中，避免过快或过慢导致焊接质量下降。

以上参数仅供参考，实际焊接应根据具体情况进行调整和优化。

在开始焊接之前，建议先进行试焊和评估，以便获得最佳的焊接结果。

氩弧焊铝合金焊接方法

氩弧焊铝合金焊接方法
氩弧焊是铝合金焊接的常用方法，下面是具体方法：
1. 准备工作：在焊接前，首先需要对铝合金进行清洁，以确保焊缝表面没有污垢、油脂和氧化物等。

使用砂纸或刷子进行清理，或者采用振动钢丝刷进行清理。

2. 选择合适的电极材料：对于铝合金焊接，通常使用钨极电极。

钨电极不会熔化，在焊接过程中可以保持稳定性。

3. 调整焊接机参数：在进行铝合金焊接时，需要调整焊接机的电流、电压和氩气流量等参数。

根据焊接材料厚度、焊缝长度和焊接位置等不同条件进行调整。

4. 加热焊缝：在铝合金焊接过程中，焊缝通常需要在焊前进行预热，以提高焊接质量。

预热温度通常在100-200之间。

5. 开始焊接：在确认焊接机参数和焊接位置后，将钨极电极放置在焊缝处，进行打火。

接下来，将焊丝放置于焊缝的顶部，进行焊接。

在焊接过程中，氩气会抵消空气中的氧气，防止铝合金被氧化。

6. 完成焊接：在完成铝合金焊接后，需要等待焊缝冷却。

然后用砂纸或针划刀将焊接处进行清理，以确保焊缝表面没有冷焊、裂纹和氧化物。

注：需要注意的是，铝合金焊接需要采用专业的焊接机和设备，并严格按照操作规程进行操作。

铝合金车体氩弧焊焊接工艺

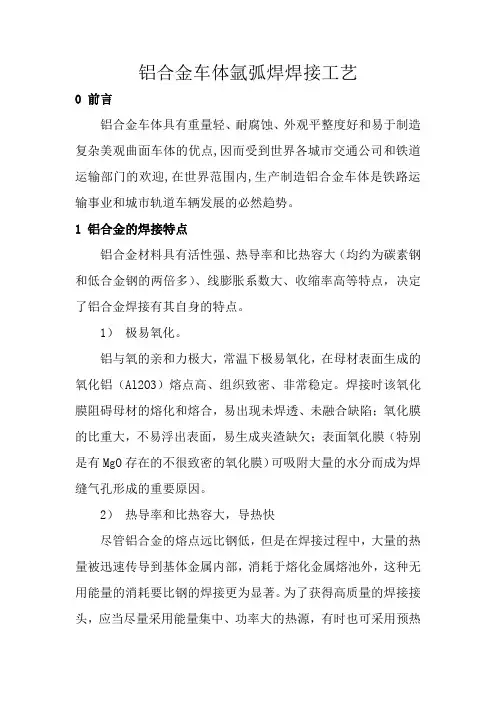

铝合金车体氩弧焊焊接工艺0 前言铝合金车体具有重量轻、耐腐蚀、外观平整度好和易于制造复杂美观曲面车体的优点,因而受到世界各城市交通公司和铁道运输部门的欢迎,在世界范围内,生产制造铝合金车体是铁路运输事业和城市轨道车辆发展的必然趋势。

1 铝合金的焊接特点铝合金材料具有活性强、热导率和比热容大（均约为碳素钢和低合金钢的两倍多）、线膨胀系数大、收缩率高等特点，决定了铝合金焊接有其自身的特点。

1）极易氧化。

铝与氧的亲和力极大，常温下极易氧化，在母材表面生成的氧化铝（Al2O3）熔点高、组织致密、非常稳定。

焊接时该氧化膜阻碍母材的熔化和熔合，易出现未焊透、未融合缺陷；氧化膜的比重大，不易浮出表面，易生成夹渣缺欠；表面氧化膜（特别是有MgO存在的不很致密的氧化膜）可吸附大量的水分而成为焊缝气孔形成的重要原因。

2）热导率和比热容大，导热快尽管铝合金的熔点远比钢低，但是在焊接过程中，大量的热量被迅速传导到基体金属内部，消耗于熔化金属熔池外，这种无用能量的消耗要比钢的焊接更为显著。

为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的热源，有时也可采用预热等工艺措施。

3）线膨胀系数大，收缩率高铝合金的线膨胀系数约为钢的两倍，凝固时体积收缩率达6.5%--6.6%，焊接时焊件的变形和应力较大，熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。

生产中可采用调整焊丝成分、选择合理的工艺参数和焊接顺序、适宜的焊接工装等措施防止热裂纹的产生。

4）氢的溶解度存在突变铝及铝合金在液态能溶解大量的氢，固态几乎不溶解氢。

在焊接熔池凝固和快速冷却的过程中，氢来不及溢出，极易形成氢气孔。

氢是铝合金焊接时产生气孔的主要原因。

弧柱气氛中的水分、焊接材料及母材表面氧化膜吸附的水分，都是焊缝中氢气的重要来源。

因此，对氢的来源要严格控制，以防止气孔的形成。

5) 光、热的反射能力较强铝合金对光、热的放射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断较难。

铝及铝合金焊接标准、规程及铝焊丝的选择

铝及铝合金焊接标准、规程及铝焊丝的选择放大字体缩小字体发布日期：2016-04-14 浏览次数：13361.焊接用氩气纯度≥99.99%，露点≤-55℃。

当瓶装氩气的压力≤0.5Mpa时不宜使用。

（氩气内含氮量≥0.04%，否则焊缝表面上会产生淡黄色或草绿色的氮化镁及气孔；含氧量≥0.03%，否则熔池表面上可发现密集的黑点、电弧不稳和飞溅较大；含水量≥0.07%，熔池将沸腾并焊缝内产生气孔）。

2.手工钨极氩弧焊电极采用铈钨电极。

手工钨极氩弧焊电极采用铈钨电极电极直径应根据焊接电流大小来选择（使用时一般比焊接电流所要求的规格大一号的钨极），电极端部应为半球形（制作半球形方法：用比焊接电流所要求的规格大一号的钨极，将端部磨成锥形，垂直夹持电极，用比所用钨极要求的电流大20~30A的电流在试板上起弧并维持几秒钟，钨极端头即呈半球形。

如果钨极被铝污染，则必须重新打磨或更换钨极；轻微污染时，可增大电流使电弧在试板燃烧一会，即能烧掉污染物）：3.用MIG焊铝合金时，由于铝焊丝比较软，为避免咬伤焊丝，送丝轮不允许用带齿轮的送丝轮，不宜用推丝式；送丝软管不准用弹簧管而是用聚四氟乙烯或尼龙制品，不然由于磨削而污染或堵塞软管。

MIG通常用直流反极性。

4.焊剂主要作用是去除氧化膜和其它一些杂质，使用时可用无水酒精调成糊状或直接将焊剂粉放在坡口和两侧。

当焊接角焊缝时应选用那些焊后容易清除熔渣的焊剂；铝镁合金用焊剂不宜含有钠的组成物。

5.不同牌号的铝材相焊时，当图纸和工艺都没有规定时，按耐腐蚀性能较好和强度级别较低的母材去选择焊丝材料。

表1 同牌号铝焊接用焊丝同牌号铝焊接用焊丝表2 异种铝焊丝焊接用焊丝异种铝焊丝焊接用焊丝表3 针对不同的材料和性能要求选择焊丝对不同的铝合金材料和性能要求选择铝焊丝注：ER铝焊丝为美国标准ANSI/AWS A5.10。

二、施焊焊工：应按《铝容器焊工考试规则》附录A的规定考试合格。

三、焊前准备：1.铝材坡口加工应采用机械方法（含剪切），如采用等离子火焰方法加工应从变色部分机械加工去掉不少于3mm，加工后的坡口表面应平整、光滑，不得有裂纹、分层、夹杂、毛刺、飞边和氧化色。

铝及铝合金的焊接工艺

铝及铝合金的焊接工艺铝及铝合金的焊接特点(1) 铝在空气中及焊接时极易氧化，生成的氧化铝（Al2O3 ）熔点高、非常稳定，不易去除。

阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夹渣、未熔合、未焊透等缺欠。

铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。

焊接前应采用化学或机械方法进行严格表面清理，清除其表面氧化膜。

在焊接过程加强保护，防止其氧化。

钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。

在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。

（2）铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。

铝的热导率则是奥氏体不锈钢的十几倍。

在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝及铝合金时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显著，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。

（3）铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。

铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。

铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。

生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。

在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。

在铝硅合金中含硅0.5％时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显著提高，收缩率下降，热裂倾向也相应减小。

根据生产经验，当含硅5％～6％时可不产生热裂，因而采用SAlSi 條(硅含量4．5％～6％)焊丝会有更好的抗裂性。

（4）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。

高温铝强度很低，支撑熔池困难，容易焊穿。

铝及铝合金焊接施工工艺标准

铝及铝合金焊接施工工艺标准1 适用范围本工艺标准适用于铝及铝合金的手工钨极氩弧焊和熔化极氩弧焊的焊接。

2 施工准备2。

1 铝及铝合金的焊接除应执行本工艺标准外，还应符合国家颁布的有关标准、法律法规及规定。

下列文件中的条款通过本标准的引用而成为本标准的条款，凡是不注日期的引用文件其最新版本适用于本标准《铝及铝合金轧制板材》GB/T-3880—1997《铝及铝合金热挤压管》第一部分：无缝圆管GB/T4437.1—2000《铝及铝合金拉（轧)制无缝管》GB/T6893—2000《铝及铝合金焊丝》GB/T10858《铝及铝合金焊接管》GB/T10571《铝制焊接容器》JB/T4734-20022。

2 材料2.2。

1 一般规定工程中使用的母材和焊丝应具备出厂质量合格证或质量复验合格报告，并优先选用已列入国家标准或行业标准的母材和焊丝，母材和焊丝应妥善保管，防止损伤、污染和腐蚀。

当选用国外材料时，其使用范围应符合相应标准的规定，并应有该材料的质量证明书。

2。

2.2 母材2.2.2.1 工程选用的母材应符合现行的国家标准规定。

2.2。

2。

2 当对母材有特殊要求时,应在设计图样或相应的技术条件上标明。

2.2。

2.3 施工单位对设备、容器和管道的材料的代用,必须事先取得原设计单位的设计修改证明文件，并对改动部位作详细记载。

2。

2.2。

4 损伤和锈蚀严重的母材不得在工程中使用。

2。

3 焊接材料2.2。

3。

1 母材焊接所选用的焊丝应符合现行的国家标准《铝及铝合金焊丝》GB/T10858的规定。

2.2。

3.2 选用焊丝时应综合考虑母材的化学成分、力学性能及使用条件因素，并应符合下列规定。

（1）焊接纯铝时应选用纯度与母材相同或比母材高的焊丝。

（2）焊接铝锰合金时应选用含锰量与母材相近的焊丝或铝硅合金焊丝。

（3）焊接铝镁合金时应选用含镁量与母材相同或比母材高的焊丝。

（4）异种铝及铝合金的焊接应选用与抗拉强度较高的母材相应的焊丝2。

氩弧焊焊接工艺守则

氩弧焊焊接工艺守则
共7页
第1页
1.目的与适用范围
为加强公司产品的氩弧焊接质量和焊接管理的进一步规范，确保焊接产品质量稳定符合铝制产品焊接技术要求。特制定本守则。适用于铝合金惰性气体保护焊的钨极氩弧焊及熔化极氩弧焊接方法。
2.引用标准
《GB985-1988 》气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸
g.焊丝直径选取：一般由板厚和焊接电流确定。焊丝直径与两者成正比关系见表三。
编制（日期）
审核（日期）
标准化（日期）
会签（日期）
标记
处数
文件更改号
签字
日期
氩弧焊焊接工艺守则
共7页
第5页
表三：铝镁合金手工钨极氩弧焊工艺参数（供参考）
板厚/mm
钨极直径/mm
焊接电流/A
焊丝直径/mm
氩气流量L/min
喷嘴孔径/mm
3.1焊接环境
气体保护焊时，风速应小于2m/s；相对湿度不得大于90% ；气温不得低于5°C；
在进行氩弧焊接作业时当焊接区域内出现与上述情况之一不符时，如无特殊措施不得进行施焊。
3.2焊接材料
选用母材应符合GB/T3190规定；选用焊丝应符合GB10858规定；选用氩气应符合
GB/T4842焊接要求纯度达到99.9%以上；
10%δ≤Δ≤2mm
3.6焊接顺序
为减小焊接应力及控制焊接变形必须采用合理的焊接顺序和方向。其基本原则是：让大多数焊缝在刚性较小的情况下施焊，以便自由收缩而降低焊接应力。
a.板件拼焊：应先焊错开的短焊缝，后焊支筒的长焊缝。焊接长缝时采用由中央向两端施焊法。
b.结构件施焊：应先焊收缩量大的焊缝，在同一结构中既有对接焊缝又有角接焊

db氩弧焊的铝及铝合金焊接工艺

氩弧焊的铝及铝合金焊接工艺一、铝金属性质1.导热性强，热熔量大(约为钢的3~4倍)。

2.线膨胀系数大(约为钢的2倍)。

3.熔点低(660℃)其合金更低(铝合金系列为595℃，铝锌系列为475℃)。

4.液态和固态无颜色的变化。

5.铝合金中的锰、镁、锌等在高温极易蒸发。

6.导电率高，特别在电阻焊接中，电能的需要比焊接钢时高。

7.在常温中，其表面与空气形成一层致密的氧化膜(AI2O3)，熔点在2050℃，氧化膜能吸附大量的?水分，而形成气孔，容易引起夹渣，(因氧化膜比重与铝相近)8.氢在铝的液态和固态的溶介比为20左右，(所以若在焊接气氛中的氢含量过高便会容易产生气孔)所以在气体金属电弧焊接中，焊缝冷却速度过快，氢不易折出，而在钨极气体电弧焊接时，气孔倾向小于气体金属电弧焊接。

二.认识手工钨极氩弧焊及其设备1.氩弧焊的原理氩弧焊是使用氩气作为保护气体的一种气体保护电弧焊方法a)钨极氩弧焊?b)熔化极氩弧焊2.氩弧焊的特点(1)焊缝质量较高?由于氩气是惰性气体，不与金属产生化学?反应，同时氩气不溶解于液态金属，将其作为气体保护?层，使高温下被焊金属中的合金元素不会氧化烧损，并且保护效果好，因此，能获得较高的焊接质量。

(2)焊接变形与应力小，特别适宜于薄件的焊接。

(3)可焊的材料范围广，几乎所有的金属材料都可进行氩弧焊。

(4)操作技术易于掌握，容易实现机械化和自动化。

3.氩弧焊的分类根据所用的电极材料可分为：钨极氩弧焊(不熔化极)(用TIG表示)?；熔化极氩弧焊(用MIG表示)2.根据操作方式可分为：手工氩弧焊；半自动氩弧焊；自动氩弧焊3.根据采用的电源种类可分为：直流氩弧焊；交流氩弧焊4.钨极氩弧焊设备手工钨极氩弧焊设备由焊接电源、焊枪、供气系统、控制系统和冷却系统等部分组成(1)焊接电源钨极氩弧焊要求采用具有陡降外特性的焊接电源，有直流电源和交流电源两种。

常用的直流钨极氩弧焊机有WS-250型、WS-400型等；交流钨极氩弧焊机有WSJ-150型、WSJ-500型等；交直流钨极氩弧焊机有WSE-150型、WSE-400型等。

铝及铝合金焊接规程

铝及铝合金焊接规程本规程规定了铝及铝合金焊接的基本要求，适用于铝及的手工钨极氩弧焊或气焊或熔化极氩弧焊等焊接的铝及铝合金制单层容器、衬铝容器的铝焊接工艺。

一、焊接用材料：1.焊接用氩气纯度≥99.99%，露点≤-55℃，并应符合GB/T4842或GB10624的规定。

当瓶装氩气的压力≤0.5Mpa时不宜使用。

（氩气内含氮量≥0.04%，否则焊缝表面上会产生淡黄色或草绿色的氮化镁及气孔；含氧量≥0.03%，否则熔池表面上可发现密集的黑点、电弧不稳和飞溅较大；含水量≥0.07%，熔池将沸腾并焊缝内产生气孔）。

2.手工钨极氩弧焊电极采用铈钨电极。

电极直径应根据焊接电流大小来选择（使用时一般比焊接电流所要求的规格大一号的钨极），电极端部应为半球形（制作半球形方法：用比焊接电流所要求的规格大一号的钨极，将端部磨成锥形，垂直夹持电极，用比所用钨极要求的电流大20~30A的电流在试板上起弧并维持几秒钟，钨极端头即呈半球形。

如果钨极被铝污染，则必须重新打磨或更换钨极；轻微污染时，可增大电流使电弧在试板送丝轮，不宜用推丝式；送丝软管不准用弹簧管而是用聚四氟乙烯或尼龙制品，不然由于磨削而污染或堵塞软管。

MIG通常用直流反极性。

4.焊剂主要作用是去除氧化膜和其它一些杂质，使用时可用无水酒精调成糊状或直接将焊剂粉放在坡口和两侧。

当焊接角焊缝时应选用那些焊后容易清除熔渣的焊剂；铝镁合金用焊剂不宜含有钠的组成物。

5.不同牌号的铝材相焊时，当图纸和工艺都没有规定时，按耐腐蚀性能较好和强度级别较低的母材去选择焊丝材料。

在焊接铝镁合金或铝锰合金等耐蚀铝合金时，宜采用含镁量或含锰时与母材相近或比母材稍高的焊丝。

焊丝可从GB/T10585《铝及铝合金焊丝》选取，也可从GB/T3190《变形铝及铝合金化学成分》和GB/T3197《焊条用铝及铝合金线材》中选取。

焊丝选用时可参考下面几个表（表3和表4摘自《焊接手册》）：二、施焊焊工：1.应按《铝容器焊工考试规则》附录A的规定考试合格。

5A06薄板铝合金的手工钨极氩弧焊工艺研究

5A06薄板铝合金的手工钨极氩弧焊工艺研究手工钨极氩弧焊是一种常用的焊接方法，适用于薄板铝合金的焊接。

本文将对5A06薄板铝合金的手工钨极氩弧焊工艺进行研究，探讨焊接参数对焊缝质量的影响。

手工钨极氩弧焊是一种热能集中的焊接方法，焊缝的质量受到焊接参数的影响。

首先，焊接电流是决定焊缝形成的主要因素之一、在焊接薄板铝合金时，选择适当的焊接电流可以保证焊缝的充分熔深，但过高的电流会导致焊缝过宽，影响焊缝质量。

因此，需要根据板材厚度和焊接位置合理选择焊接电流。

其次，焊接速度也会影响焊缝质量。

焊接速度过快会导致焊缝过窄，焊接速度过慢会使溶池过深，容易形成缺陷。

因此，在薄板铝合金的手工钨极氩弧焊中，需要根据板材厚度和焊缝要求合理选择焊接速度，以保证焊缝的质量。

此外，钨极的直径和后退角度也会影响焊缝质量。

钨极的直径过大会导致焊缝过宽，而钨极的直径过小会增加焊丝向钨极的接触压力，容易引起熔渣嵌入。

后退角度是钨极与工件表面的夹角，过大的后退角度会导致焊缝过宽，过小的后退角度会增加熔渣进入焊缝的可能性。

因此，在5A06薄板铝合金的手工钨极氩弧焊中，需要根据板材厚度选择适当的钨极直径和后退角度，以保证焊缝的质量。

在实际的焊接过程中，还需要注意保护气体的选择和气体流量的控制。

氩气被广泛应用于钨极氩弧焊中，其具有良好的惰性和热传导性能。

选择适当的氩气流量可以有效保护焊接区域，避免氧化和污染，保证焊缝的质量。

综上所述，5A06薄板铝合金的手工钨极氩弧焊工艺需要根据板材厚度、焊缝要求和实际焊接情况合理选择焊接电流、焊接速度、钨极直径和后退角度，并保证良好的保护气体选择和气体流量控制。

通过合理调整焊接参数，可以得到高质量的焊缝，满足工程要求。

氩弧焊如何焊接铝及铝合金

氩弧焊如何焊接铝及铝合金（TIG 焊）也称为钨极惰性气体保护电弧焊，是利用钨极与工件之间形成电弧产生的大量热量熔化待焊处，外加填充焊丝获得牢固的焊接接头。

氩弧焊焊铝是利用其“阴极雾化”的特点，自行去除氧化膜。

钨极及缝区域由喷嘴中喷出的惰性气体屏蔽保护，防止焊缝区和周围空气的反应。

TIG 焊工艺最适于焊接厚度小于 3 ㎜的薄板，工件变形明显小于气焊和手弧焊。

交流TIG 焊阴极具有去除氧化膜的清理作用，可以不用熔剂，避免了焊后残留熔剂、熔渣对接头的腐蚀。

接头形式可以不受限制，焊缝成形良好、表面光亮。

氩气流对焊接区的冲刷使接头冷 21 却加快，改善了接头的组织和性能，适于全位置焊接。

由于不用熔剂，焊前清理的要求比其他焊接方法严格。

焊接铝合金较适宜的工艺方法是交流 TIG 焊和交流脉冲 TIG 焊，其次是直流反接 TIG 焊。

通常，用交流焊接铝合金时可在载流能力、电弧可控性以及电弧清理作用等方面实现最佳配合，故大多数铝合金的 TIG 焊都采用交流电源。

采用直流正接（电极接负极）时，热量产生于工件表面，形成深熔透，对一定尺寸的电极可采用更大的焊接电流。

即使是厚截面也不需预热，且母材几乎不发生变形。

虽然很少采用直流反接（电极接正极）TIG 焊方法来焊接铝，但这种方法在连续焊或补焊薄壁热交换器、管道厚在 2.4 ㎜以下的类似组件时有熔深浅、电弧容易控制、电弧有良好的净化作用等优点。

1）钨极钨的熔点是 340℃，是熔点最高的金属。

钨在高温时有强烈的电子发射能力，在钨电极加入微量稀土元素钍、铈、锆等的氧化物后，电子逸出功显著降低，载流能力明显提高。

铝合金 TIG 焊时，钨极作为电极主要起传导电流、引燃电弧和维持电弧正常燃烧的作用。

常用钨极材料分纯钨、钍钨及铈钨等。

2）焊接工艺参数为了获得优良的焊缝成形及焊接质量，应根据焊件的技术要求，合理地选定焊接工艺参数。

铝合金手工 TIG 焊的主要工艺参数有电流种类、极性和电流大小、保护气体流量、钨极伸出长度、喷嘴至工件的距离等。

铝及铝合金钨极氩弧焊焊接工艺规程

一、目的：用于指导公司对于铝及铝合金产品，尤其是动车组线槽、走线板及铝合金门窗的焊接二、引用标准GB/T10858 铝及铝合金焊丝GB/T 985.3 铝及铝合金气体保护焊的推荐坡口三、操作环境1. 焊接操作应在一个相对干燥的环境下进行，空气湿度一般不应超过90%。

2. 周围温度应在5℃至40℃之间，风速不得大于2m/s。

3. 避免在日光下或雨中进行焊接，不要让水或雨水渗进焊机内。

4. 避免在灰尘区或含有腐蚀性气体环境下进行焊接工作。

四、焊前准备1. 焊前清理：清理的目的是去除焊件表面的氧化膜和油污，这是防止产生气孔、夹渣的重要措施。

1.1 化学清洗效率高、质量稳定、适用于清理焊丝及尺寸不大、成批生产的焊件。

化学清洗分浸洗法和擦洗法两种，清洗剂及清洗工艺见下表铝及铝合金的化学清洗法1.2 机械清理先用有机溶剂(丙酮、松香或汽油)擦拭焊件表面的油污，然后用细铜线刷至表面露出金属光泽，或者用刮刀清理表面。

清理后的焊件应在4h内施焊，否则应重新清理。

2. 垫板为了保证焊透并使焊件不致焊穿或塌陷，焊前可在接缝下面安放垫板。

垫板材料可采用石墨、不锈钢或碳钢，表面开一圆弧形槽，以保证反面焊缝成形。

3. 预热对薄、小的焊件一般可以不用预热。

当工作环境温度低于零度，或钢材的碳当量大于0.41%及结构刚性过大、焊接厚度超过5mm的焊件时，为了使接缝附近达到所需要的温度，焊前应对焊件进行预热，预热温度为80℃～l00℃，预热范围为板厚的5倍，但不小于100毫米。

五、焊丝的选用铝及铝合金用焊丝牌号见下表。

其中HS311是一种通用焊丝，采用这种焊丝焊接时，金属流动性好，有较高的抗热裂性能，并能保证一定的强度。

但在焊接铝镁合金时，焊缝中会出现脆性化合物Mg2Si，降低接头的塑性和耐腐蚀性。

焊接铝镁合金时应采用HS331。

铝及铝合金用焊丝牌号六、焊接工艺参数的选择纯铝和铝合金钨极手工氩弧焊工艺参数（交流电源）七、焊缝质量要求外表焊缝检查，所有结构焊应全部进行检查，其焊缝外表质量要求：1.焊缝直线度：任何部位在≤100毫米内,直线度应≤2毫米。

铝及铝合金焊接工艺要求

引弧宜在引弧上进行，纵向焊缝宜在熄弧板上熄弧。引弧板和熄弧板的材料应与母材相同
手工钨极氩弧焊的焊丝端部不应离开氩气保护区，焊丝与焊缝表面的夹角
《规范》章节条款
7.3.1 7.3.2 7.3.3 7.3.4
7.3.5
7.3.6
施工单位监理单位分项工程名称
焊接工艺要求
施工单位检查评定记录监理单位验收记录
7.3.7 7Leabharlann 3.8 7.3.9 7.3.10 7.3.11
7.3.12
结施工单位项目负责人：
（签章）论
年月日
监理工程师（建设单位项目负责人）：
（签章）
年月日
现场设备、工业管道焊接工程施工及验收记录
工程名称
施工执行规范名称及编号
子分部工程名称
铝及铝合金的焊接
项
目
手工钨极氩弧焊应采用交流电源，熔化极氩弧焊应采用直流电源，焊丝接正极
焊接前焊件表面应保持干燥，无特殊要求时可不预热。
焊接前应在试板上使焊，当确认无气孔后再进行正式焊接
宜采用大电流快速施焊法，焊丝的横向摆动不宜超过其直径的3倍
当熔化极氩弧焊发生导电嘴、喷嘴熔入焊缝时，应将该部位焊缝全部铲除，更换导电嘴和喷嘴后方可继续施焊
手工钨极氩弧焊和熔化极氩弧焊的焊接工艺参数宜符合规范的规定
焊件应采用下列防止变形措施： 1.对易产生磁偏吹的焊缝，组对时使用
的工夹具应采用非磁性材料 2.焊接顺序应对称进行，当从中心向外
进行焊接时，具有大收缩量的焊缝宜先施焊，整条焊道应连续焊完 3.不等厚对接焊件焊接时，应采取加强拘束措施，防止对应于焊缝中心线的应力不均匀 4.焊件宜进行刚性固定或采取变形方法，并应留有收缩余量
