大六角高强度螺栓连接工艺[详细]
大六角高强度螺栓连接工艺
大六角高强度螺栓连接工艺1. 简介大六角高强度螺栓是一种广泛应用于钢结构连接中的紧固件，其具有高强度、耐疲劳、耐腐蚀等优点，在工程领域得到广泛应用。
本文就大六角高强度螺栓的连接工艺进行介绍。
2. 大六角高强度螺栓连接工艺2.1 连接原理大六角高强度螺栓连接的实质是通过螺栓的拉伸达到两个构件之间的紧固。
螺栓在拉伸过程中，由于受到的载荷是拉力，而拉伸是材料的主要破坏形式，因此螺栓的材料必须是高强度钢。
通过大六角高强度螺栓连接，可以达到结构的可靠性要求，保证构件之间的紧固连接。
2.2 连接流程大六角高强度螺栓连接的步骤如下：1.在需要连接的构件之间进行定位和对齐。
2.进行孔洞的预处理，包括孔径的加工和孔的净化。
3.将大六角高强度螺栓穿入两个相对的孔洞中，旋转螺母并逐步旋紧，直到螺栓开始产生预加载力。
4.在螺栓预加载力未达到最大扭矩时，通过螺栓端头上的标记线，调整螺母的旋转量。
5.继续旋转螺母，直到达到所需的预加载力，在此期间需要保持螺栓端头标记线和螺母的印记线对齐。
6.在达到预加载力后，即可将螺母的旋转量锁定，使用切碎器剪断螺栓的突出部分。
2.3 注意事项连接大六角高强度螺栓时，需要注意以下几点：1.加工孔洞时，必须按照设计要求进行预处理，确保内部不残留杂物、尘土等。
2.螺栓连接时必须保证两个构件的位置准确，同时要避免因安装不当引起的结构变形。
3.在完成预加载时，必须根据标记的顺序调整螺母的角度，否则会影响螺栓的拉伸效果。
4.连接完成后，需要对螺栓进行检测，如使用超声波测定法检测螺栓的紧固力，保证整个连接过程的可靠性。
3. 结论大六角高强度螺栓连接工艺是一种简单可靠的钢结构连接方法，其步骤简单、效果可靠，是现代化建筑领域必不可少的一种结构连接方法，在工程建设中有着广泛的应用前景。
高强度螺栓的连接和固定

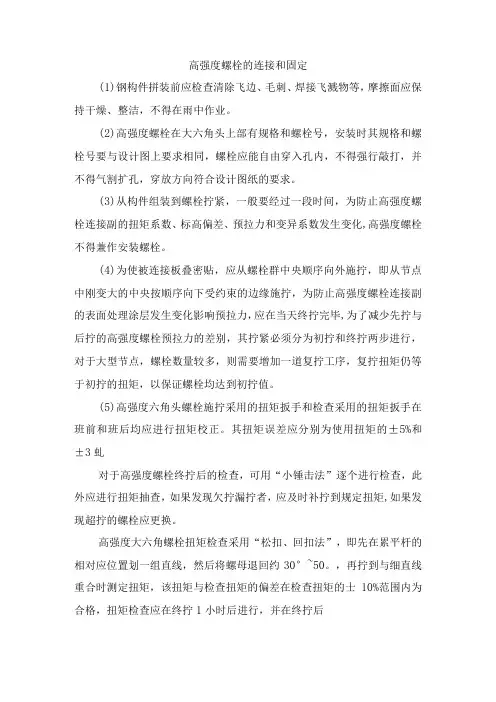

高强度螺栓的连接和固定(1)钢构件拼装前应检查清除飞边、毛刺、焊接飞溅物等，摩擦面应保持干燥、整洁，不得在雨中作业。
(2)高强度螺栓在大六角头上部有规格和螺栓号，安装时其规格和螺栓号要与设计图上要求相同，螺栓应能自由穿入孔内，不得强行敲打，并不得气割扩孔，穿放方向符合设计图纸的要求。
(3)从构件组装到螺栓拧紧，一般要经过一段时间，为防止高强度螺栓连接副的扭矩系数、标高偏差、预拉力和变异系数发生变化,高强度螺栓不得兼作安装螺栓。
(4)为使被连接板叠密贴，应从螺栓群中央顺序向外施拧，即从节点中刚变大的中央按顺序向下受约束的边缘施拧，为防止高强度螺栓连接副的表面处理涂层发生变化影响预拉力，应在当天终拧完毕,为了减少先拧与后拧的高强度螺栓预拉力的差别，其拧紧必须分为初拧和终拧两步进行，对于大型节点，螺栓数量较多，则需要增加一道复拧工序，复拧扭矩仍等于初拧的扭矩，以保证螺栓均达到初拧值。
(5)高强度六角头螺栓施拧采用的扭矩扳手和检查采用的扭矩扳手在班前和班后均应进行扭矩校正。
其扭矩误差应分别为使用扭矩的±5%和±3虬对于高强度螺栓终拧后的检查，可用“小锤击法”逐个进行检查，此外应进行扭矩抽查，如果发现欠拧漏拧者，应及时补拧到规定扭矩,如果发现超拧的螺栓应更换。
高强度大六角螺栓扭矩检查采用“松扣、回扣法”，即先在累平杆的相对应位置划一组直线，然后将螺母退回约30°~50。
，再拧到与细直线重合时测定扭矩，该扭矩与检查扭矩的偏差在检查扭矩的士10%范围内为合格，扭矩检查应在终拧1小时后进行，并在终拧后48小时之内完成检查。
(6)高强度螺栓连接副终拧后，螺栓丝扣外露应为2-3扣，其中允许有10%的螺栓丝扣外露1扣或4扣。
(7)高强度螺栓上、下接触面处加有1/20以上斜度时应采用垫圈垫平。
高螺度螺栓孔必须是钻成的，孔边应无飞边、毛刺，焊接飞溅物、焊疤、氧化铁皮、污垢等，中心线倾斜度不得大于2mm。
大六角摩擦型高强螺栓施工工艺
大六角摩擦型高强螺栓施工工艺大六角摩擦型高强螺栓施工工艺 (1)1.高强螺栓概述 (2)2.高强螺栓保管 (2)3.高强度螺栓性能检测 (3)4.施工准备 (4)5.高强度螺栓安装工艺及方法 (6)6.安装施工检查 (6)7.现场主要问题的发生原因和对策 (6)8.高强度螺栓施工质量保证措施 (6)9.高空作业安全措施 61.高强螺栓概述2.大六角摩擦型高强螺栓安装前, 构件将采用临时安装螺栓进行临时固定, 待高强螺栓完成部分安装时, 拆除临时安装螺栓, 以高强螺栓代替。
3.螺栓、螺母、垫圈均应附有质量证明书且符合现行国家标准《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91)的规定。
高强度螺栓连接钢材的摩擦面应进行抛丸处理, 本工程所用高强螺栓抗滑移系数µ=0.50。
4.高强螺栓保管5.高强度螺栓性能检测名称类别试件试验方法注意事项高强度螺栓栓性能检验高强度螺栓紧固轴力试验现场安装用螺栓随机抽（1）、连接副预拉力采用经计量检定、校准合格的轴力计进行测试。
（2）、采用轴力计方法复验连接副预拉力时, 应将螺栓直接插入轴力计。
（3）、紧固螺栓分初拧、终柠两次进行, 初拧应采用手动扭矩板手或专用定扭电动板手;初拧值应为预拉力标准值50%左右。
终拧应采用专用电动板手, 至尾部梅花头拧掉,读出预拉力值。
（3）、紧固螺栓分初拧、终柠两次进行，初拧应采用手动扭矩板手或专用定扭电动板手;初拧值应为预拉力标准值50%左右。
终拧应采用专用电动板手，至尾部梅花头拧掉，读出预拉力值。
（1）、扭剪型高强度螺栓应在施工现场待安装的螺栓批中随机抽取, 每批应抽取8套连接副进行复验。
（2）、试验用的电测轴力计、油压轴力计、电阻应变仪、扭矩板手等计量器具,应在试验前进行标定, 其误差不得超过2%。
（3）、每套连接副只应做一次试验, 不得重复使用。
（4）、在紧固中垫圈发生转动时, 应更换连接副, 重新试验。
钢结构用大六角头高强度螺栓连接副技术条件
钢结构用大六角头高强度螺栓连接副技术条件说到钢结构，用大六角头高强度螺栓连接副，可能很多人都不太懂，或者说有点陌生。
别急，今天我们就来聊一聊这个看似高大上的东西。
其实说白了，这就是钢结构中那些“紧紧抱在一起”的螺栓，像是钢铁建筑的“纽扣”，确保了大楼、桥梁或者各种设施能够稳稳地站着，风吹不倒，雨打不塌。
是不是听起来就有点酷？没错，这些小小的螺栓，虽然不起眼，但在建筑界可堪比“大力士”，撑起了整个钢结构的安全与稳定。
咱们先从它的外观说起吧，那个大六角头，咋一看还真挺威武。
想象一下它像个小小的“金钟罩”，压得死死的，一旦上了场，谁都不能轻易拆下来。
它的强度可是杠杠的，不仅能承受很大的拉力和压力，还能抵御各种天气的折磨。
你要知道，钢结构常常面对的可不是温柔的春风，而是狂风暴雨，甚至是极寒酷暑。
可就是这种看似普通的螺栓，能让一座座雄伟的钢铁建筑屹立不倒。
说得直接点，这就是钢结构的“命脉”，一旦出问题，恐怕连大楼都会跟着“抖三抖”，这可不是闹着玩的。
然后呢，咱再来聊聊这些高强度螺栓的材质。
这可不是随便什么铁片子就能凑合的，这些螺栓可是得用优质的合金钢来做。
你要是觉得它们都是那种黑乎乎、没啥特别的金属材质，那就大错特错了。
它们可都经过严格的材料选用和工艺加工，像是经过了千锤百炼的“武林高手”，一点小细节都不能马虎。
你想想，任何一个小小的瑕疵都可能让它在承载重物时断裂，咱可不能拿别人的生命安全开玩笑，对吧？再说了，这些螺栓不光是强度大，它们的“家伙事”还得非常精细。
什么螺纹、什么长度、什么规格，都有严格的规定，丝毫不能马虎。
你可别小看这“螺纹”这个细节，它可直接关系到螺栓是否能顺利拧紧，是否能稳稳地固定住钢材。
每一根螺栓都像是一个“合格的战士”，默默站岗，保护着咱们的钢铁建筑。
假如它不行，那后果可就严重了，钢结构的连接部位可能就不稳固，发生意外的风险也大大增加。
所以，制造这些螺栓的厂家，每道工序都得小心翼翼，严格把关。
大六角高强螺栓

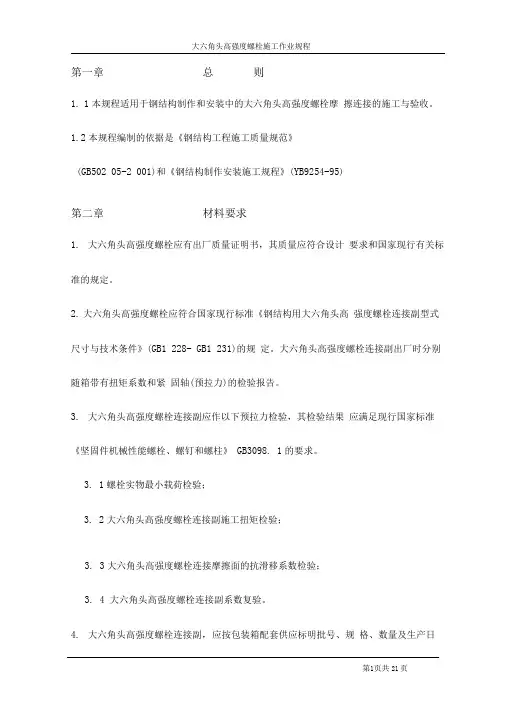

第一章总则1.1本规程适用于钢结构制作和安装中的大六角头高强度螺栓摩擦连接的施工与验收。
1.2本规程编制的依据是《钢结构工程施工质量规范》(GB502 05-2 001)和《钢结构制作安装施工规程》(YB9254-95)第二章材料要求1.大六角头高强度螺栓应有出厂质量证明书，其质量应符合设计要求和国家现行有关标准的规定。
2.大六角头高强度螺栓应符合国家现行标准《钢结构用大六角头高强度螺栓连接副型式尺寸与技术条件》(GB1 228- GB1 231)的规定。
大六角头高强度螺栓连接副出厂时分别随箱带有扭矩系数和紧固轴(预拉力)的检验报告。
3.大六角头高强度螺栓连接副应作以下预拉力检验，其检验结果应满足现行国家标准《坚固件机械性能螺栓、螺钉和螺柱》GB3098. 1的要求。
3. 1螺栓实物最小载荷检验；3. 2大六角头高强度螺栓连接副施工扭矩检验；3. 3大六角头高强度螺栓连接摩擦面的抗滑移系数检验；3. 4 大六角头高强度螺栓连接副系数复验。
4.大六角头高强度螺栓连接副，应按包装箱配套供应标明批号、规格、数量及生产日期。
螺栓、螺母、垫圈外表应涂油保护，不应出现生锈和沾染赃物，螺纹不应损伤。
5.对建筑结构安全等级为一级，跨度40cm及以上的点螺栓球节点钢网架结构，其连接高强度螺栓应进行表面硬度检验，对8. 8级的高强度螺栓其硬度应为HRC 21-29 ；1 0. 9级高强度螺栓其硬度应为HRC32-36，且不得有裂纹或损伤。
第三章人员要求1.施工作业人员应具备所在作业岗位的技能和必要知识,应能理解和实施施工技术交底中的相关内容和要求；2.施工作业人员应接受与其操作相应的安全教育；3.施工作业人员均应持上岗证上岗。
第四章设备要求主要机具：手动扭矩扳手、电动扭矩扳手、轴力计等。
第五章工艺技术要求第一节施工准备1.高强度螺栓施工前，应按工艺规程做好各道工序的工艺准备工作。
2.施工时所需材料、机具应符合工艺规程的规定；3.上岗操作人员应进行培训，熟悉有关高强度螺栓的性能和作业要领。
大六角高强度螺栓连接工艺标准
大六角高强度螺栓连接工艺标准一、工艺流程二、操作工艺1、作业准备：（1）备好扳手、临时螺栓、过冲、钢丝刷等工具，主要应对施工扭矩的校正就是对所用的扭矩扳手，在班前必须校正，扭矩校正后才准使用。
扭矩校正应指定专人负责；（2）大六角头高强度螺栓长度选择，考虑到钢构件加工时采用钢材一般均为正公差，又是材料代用有多是以大代小，以後代薄居多，所以连接总厚度增加3~4mm 的现象很多，因此，应选择好高强度螺栓长度，一般以紧固后长出2~3扣为宜，然后根据要求配好套备用；2、接头组装（1）对摩擦面进行清理，对板不平直的，应在平直达到要求后才能组装。
摩擦面不能有油漆、污泥，孔的周围不应有毛刺，应对待装摩擦面用钢丝刷清理，其刷子方向应与摩擦受力方向垂直；（2）遇到安装孔有问题时，不得用氧-乙炔扩孔，应用扩孔钻床扩孔，扩孔后应重新清理孔周围毛刺；（3）高强度螺栓连接面板应紧密贴实，对因板厚公差、制造偏差或安装偏差产生的接触面间隙应按规定处理；3、安装临时螺栓（1）钢构件组装时应先安装临时螺栓，临时安装螺栓不能用高强度螺栓代替；临时安装螺栓的数量一般应占连接板组孔群中的1/3，不能少于2个；（2）少量孔位不正，位移量又较少时，可以用冲钉打入定位，然后再上安装螺栓；（3）板上空位不正，位移较大时应用绞刀扩孔；（4）个别孔位位移较大时，应补焊后重新打孔；（5）不得用冲子边校正孔位边穿入高强度螺栓；（6）安装螺栓达到30%时，可以将安装螺栓拧紧定位；4、安装高强度螺栓（1）高强度螺栓应自由穿入孔内，严禁用锤子将高强度螺栓强行打入孔内；（2）高强度螺栓的穿入方向应该一致，局部受结构阻碍时可以除外；（3）不得在下雨天安装高强度螺栓；（4）高强度螺栓垫圈位置应该一致，安装时应注意垫圈正、反面方向；（5）高强度螺栓在拴孔内部的受剪，应及时拧紧；5、高强度螺栓的紧固（1）打六角头高强度螺栓全部安装就位后，可以开始紧固。
紧固方法一般分两步进行，即初拧和终拧，应将全部高强度螺栓进行初拧，初拧扭矩应为标准轴力的60%~80%，具体还要根据钢板厚度、螺栓间距等情况适当掌握。
高强螺栓连接施工工艺
高强螺栓连接施工工艺高强螺栓连接是近年发展起来的一种新型连接型式，高强螺栓和螺母均用高强度钢制成。
通过拧紧螺栓，对高强螺栓施加以强大的预拉力，借高强螺栓轴力夹紧经摩擦处理的板束，从而使板面之间产生摩擦力，并以摩擦力传递外力。
这种连接型式具有：传力均匀，受力性能好，承载力高，耐疲劳，安全可靠；施工简便、迅速，易于掌握，可以拆换等优点。
本工艺标准适用于钢结构安装用高强螺栓施工。
一、材料要求1、高强螺栓有大六角头高强螺栓和扭剪型高强螺栓两类。
其力学性能和紧固后的连接性能相同，只外形和操作工艺不同；扭剪型高强螺栓只少一个垫圈。
要求螺栓、螺母、垫因配套，均应附有质量证明书，并应符合设计要求和国家标准的规定。
螺栓、螺母、垫圈不配套，螺纹损伤的不能使用；如有锈蚀应抽样检查紧固轴力，满足要求后方可使用。
2、涂料涂料的品种、性能和色泽均应符合设计要求，并应有质量证明书。
二、主要机具设备1、机械设备砂轮机、喷砂机、电钻等。
2、主要工具电动扭矩扳手、手动扭矩扳手、一般开口扳手、轴力计、钢尺、铰刀、尖头撬律、冲钉、钢钎等。
三、作业条件1、编制高强螺栓安装操作规程，或施工工艺卡，并进行技术交底。
2、备齐操作机具设备，并进行维修、试用，使处于完好状态；钢尺，电动、手动扭矩扳手应经计量部门检定校正，并取得证明。
3、检查安装钢构件的轴线和连接部位的位置、标高是否符合设计要求，如有过大偏差应及时处理。
4、检查连接部位螺栓孔的孔径和孔距、孔边的光滑度是否符合要求，有毛刺的必须去掉。
5、对高强度大六角头螺栓和扭剪型高强螺栓的连接副，应按出厂批号分别复验扭矩系数和预拉力。
前者的平均值和标准差；后者的平均值和变异系数，均应符合国家现行《钢结构高强螺栓连接的设计、施工及验收规程》的规定。
6、对构件的连接部位及垫板的摩擦面，安装前，应逐组复验所附试件的摩擦系数，合格后方可进行安装。
摩擦面严禁被油污、油漆等污染。
7、检查高强螺栓的数量、规格、配套和外现质量，符合要求的，按规格分类装箱存放备用，不合要求的按有关规定处理。
大六角高强螺栓施工方案
大六角高强度螺栓施工方案高强度螺栓连接已经发展成为与焊接并举的钢结构主要连接形式之一，它具有受力性能好、耐疲劳、抗震性能好、连接刚度高，施工简便等优点，被广泛应用在建筑钢结构和桥梁钢结构的工地连接中，成为钢结构安装的主要手段之一。
1、高强度螺栓施工的一般规定1)高强度螺栓的穿入，应在结构中心位臵调整后进行，其穿入方向应以施工方便为准，力求一致。
2)高强度螺栓的安装应能自由穿入孔，严禁强行穿入。
3)高强度螺栓连接中连接钢板的孔径略大于螺栓直径，并必须采取钻孔成型方法，钻孔后的钢板表面应平整、孔边无飞边和毛刺，连接板表面应无焊接飞溅物、油污等。
4)高强度螺栓连接板螺栓孔的孔距及边距除应符合规范要求外，还应考虑专用施工机具的可操作空间。
5)高强度螺栓在终拧以后，螺栓丝扣外露应为2至3扣，其中允许有10%的螺栓丝扣外露1扣或4扣。
2、大六角头高强度螺栓连接施工扭矩法施工：对大六角头高强度螺栓连接副来说，当扭矩系数k确定之后，由于螺栓的轴力（预拉力）P是由设计规定的，则螺栓应施加的扭矩值M就可以根据公式很容易地计算确定，根据计算确定的施工扭矩值，使用扭矩扳手按施工扭矩值进行终拧，这就是扭矩法施工的原理。
扭矩值M与轴力（预拉力）P之间对应关系：M = K*D*P式中 D——螺栓公称直径（MM）；P——螺栓轴力（KN）；M——施加于螺母上扭矩值（KN·M）；K——扭矩系数在确定螺栓的轴力P时应根据设计预拉力值，一般考虑螺栓的施工预拉力损失10%，即螺栓施工预拉力（轴力）P按1.1倍的设计预拉力取值。
大六角高强度螺栓在使用前一般都需要在国家认可的有资质的检测单位进行扭矩系数复验。
扭矩系数试验用螺栓、螺母、垫圈试样，应从同批螺栓副中随机抽取，按批量大小一般取5～10套，试验状态应与螺栓使用状态相同，试样不允许重复使用。
扭矩系数复验应在国家认可的有资质的检测单位进行，试验所用的轴力计和扭矩扳手应经计量认证。
钢结构大六角高强螺栓连接施工工艺标准
范围本工艺标准适用于钢结构安装工程，大六角高强度螺栓连接的施工技术。
2.施工准备2.1 材料：2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定；2.1.2 大六角头高强度螺栓的规格、尺寸及重量应符合表5-4的规定。
2.1.3 大六角高强度螺母的规格、尺寸及重量应符合表5-5的规定。
2.1.4 高强度垫圈的规格、尺寸及重量应符合表5-6的规定。
2.1.5 不同等级的大六角头高强度螺栓的材料性能必须符合表5-7的规定。
2.1.6 不同规格的高强度螺栓的机械性能、拉力应符合表5-8的规定。
2.1.7 大六角头高强度螺栓的硬度应符合表5-9的规定。
2.1.8 大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成，螺栓、螺母和垫圈应按表5-10规定配套使用。
2.1.9 大六角头高强度螺栓验收入库后应按规格分类存放。
应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。
2.1.10 大六角头高强度螺栓存放时间过长，或有锈蚀时，应抽样检查紧固轴力，待满足要求后方可使用。
螺栓不得粘染泥土、油污，必须清理干净。
2.2 主要机具：电动扭矩扳手及控制箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、钢结构用大六角头高强度螺栓的规格、尺寸及重量表5-4公称尺寸12 16 20 (22) 24 (27) 30最大12.43 16.43 20.52 22.52 24.52 27.84 30.84最小11.57 15.57 19.48 21.48 23.48 26.16 29.16e (mm) 22.78 29.56 37.29 39.55 45.20 50.85 55.37dw (mm) 19.2 24.9 31.4 33.3 38.0 42.8 46.55 最大21 27 34 36 41 46 50(mm) 最小20.16 26.16 33 35 40 45 49h 最大7.95 10.75 13.40 14.90 15.90 17.90 19.75(mm) 最小7.05 9.25 11.60 13.10 14.10 16.10 17.65r (mm) 最小1.0 1.0 1.5 1.5 1.5 2.0 2.0c 最大0.8 0.8 0.8 0.8 0.8 0.8 0.8(mm) 最小0.4 0.4 0.4 0.4 0.4 0.4 0.4z (mm) 最大2.6 3.0 3.8 3.8 4.5 4.5 5.3l0 (mm) 25；30 30；35 35；40 40；45 45；50 50；55 55；60l (mm)公称最小最大35 33.75 36.25 49.440 38.75 41.25 54.245 43.75 46.25 57.8 113.050 48.75 51.25 62.5 121.3 207.355 53.5 56.;5 67.3 127.9 220.3 269.360 58.5 61.5 72.1 136.2 233.3 284.9 357.263.5 66.5 76.8 144.5 243.6 300.5 375.7 503.270 68.5 71.5 81.6 152.8 256.5 313.2 394.2 527.1 658.275 73.5 76.5 86.3 161.2 269.5 328.9 409.1 551.0 687.580 78.5 81.5 169.5 282.5 344.5 428.6 570.2 716.885 83.25 86.75 177.8 295.5 360.1 446.1 594.1 740.390 88.25 91.75 186.1 308.5 375.8 464.7 617.9 769.695 93.25 96.75 194.4 321.4 391.4 483.2 641.8 799.0100 98.25 101.75 202.8 334.4 407.0 501.7 665.7 828.3续表110 108.25 111.75 219.4 360.4 438.3 538.8 713.5 886.9120 118.25 121.75 236.1 386.3 469.6 575.9 761.3 945.6130 128 132 252.7 412.3 500.8 612.9 809.1 1004.2140 138 142 438.3 532.1 650.0 856.9 1062.8150 148 152 464.2 563.4 687.1 904.7 1121.5160 156 165 490.2 594.6 724.2 952.4 1180.1170 166 174 625.9 761.2 1000.2 1238.7180 176 184 657.2 798.3 1048.0 1297.4190 186 194 688.4 835.4 1095.8 1356.0200 196 204 719.7 872.4 1143.6 1414.7220 216 224 782.2 946.6 1239.2 1531.9240 230 244 1020.7 1334.7 1649.2260 256 264 1430.3 1766.5注：1. 括号内的规格，尽可能不采用。
高强度螺栓的施工工艺与技术要求
高强度螺栓的施工工艺与技术要求（1）高强度螺栓施工工艺流程高强度螺栓采购与保管→螺栓领用与配套→摩擦面检查处理→施工力矩确定→拧紧顺序确定→高强度螺栓的穿孔→初拧→（复拧）→终拧→标记（2）高强度螺栓采购与保管高强度螺栓连接副，一般由制造厂按批量配套供货，应该具备出厂合格证，高强度螺栓连接副的型号、尺寸及技术条件，均应符合国家标准GB1228~1231-84和GB3632~3633-83的规定。
钢结构用大六角高强度螺栓连接副由一个螺栓、一个螺母、二个垫圈组成；扭剪型高强度螺栓连接副由一个螺栓、一个螺母和一个垫圈组成。
高强度螺栓连接副应按包装箱注明的规格、批号、编号，供货时期进行清理，分类保管。
存放在室内仓库中，堆积不要高于3层以上，室内应长期保持干燥，防止生锈或被玷污以免扭矩系数发生变化。
其底层应距地面高度300mm以上。
经长期存放的高强度螺栓连接副在使用前，应再次做全面检查，开箱后发生异常现象时应进行检验。
经过鉴定合格后在进行使用。
（3）螺栓领用与配套高强度螺栓连接副的领用应严格按照安装计划进行，螺栓的长度和孔径不能搞错。
大六角高强度螺栓和扭剪型高强度螺栓长度选择按下式进行计算：L=L′+ns+m+3p式中：L′——连续板厚度（mm）；n——垫圈个数，扭剪型高强度螺栓为1，大六角螺栓为2；s——高强度螺栓垫圈厚度（mm）；m——高强度螺栓的螺母公称厚度；p——螺栓螺纹的螺距，参见表6-3所示。
表6-3 高强度螺栓螺纹的螺距（mm）安装时，应按当天工作量进行领用，尽量当天用完。
剩余螺栓要交会库房妥善保管，不得乱放、损伤螺纹或被沾污。
高强度螺栓的配套是指将螺栓按照各节点的需要量，将螺栓随构件吊装到工作点。
具体做法是：在所吊装的构件节点部位挂上帆布口袋，将该节点的高强度螺栓连接副按件数、规格放入口袋中随构件吊装。
这样做避免了高强度螺栓连接副高空搬运的环节，做到统一发放，集中管理。
需要注意的是：要经常检查帆布口袋的强度，及时更换不合格的口袋，防止螺栓高空坠落。
大六角高强度螺栓连接工艺标准(503-1996)
大六角高强度螺栓连接工艺标准（503-1996）范围本工艺标准适用于钢结构安装工程，大六角高强度螺栓连接的施工技术。
施工准备2.1 材料：2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定；2.1.2 大六角头高强度螺栓的规格、尺寸及重量应符合表5-4的规定。
2.1.3 大六角高强度螺母的规格、尺寸及重量应符合表5-5的规定。
2.1.4 高强度垫圈的规格、尺寸及重量应符合表5-6的规定。
2.1.5 不同等级的大六角头高强度螺栓的材料性能必须符合表5-7的规定。
2.1.6 不同规格的高强度螺栓的机械性能、拉力应符合表5-8的规定。
2.1.7 大六角头高强度螺栓的硬度应符合表5-9的规定。
2.1.8 大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成，螺栓、螺母和垫圈应按表5-10规定配套使用。
2.1.9 大六角头高强度螺栓验收入库后应按规格分类存放。
应防雨、防潮，遇有螺纹损伤或螺栓、螺母不配套时不得使用。
2.1.10 大六角头高强度螺栓存放时间过长，或有锈蚀时，应抽样检查紧固轴力，待满足要求后方可使用。
螺栓不得粘染泥土、油污，必须清理干净。
2.2 主要机具：电动扭矩扳手及控制箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、钢结构用大六角头高强度螺栓的规格、尺寸及重量表5-4公称尺寸 12 16 20 (22) 24 (27) 30最大 12.43 16.43 20.52 22.52 24.52 27.84 30.84最小 11.57 15.57 19.48 21.48 23.48 26.16 29.16e (mm) 22.78 29.56 37.29 39.55 45.20 50.85 55.37dw (mm) 19.2 24.9 31.4 33.3 38.0 42.8 46.55 最大 21 27 34 36 41 46 50(mm) 最小 20.16 26.16 33 35 40 45 49h 最大 7.95 10.75 13.40 14.90 15.90 17.90 19.75(mm) 最小 7.05 9.25 11.60 13.10 14.10 16.10 17.65r (mm) 最小 1.0 1.0 1.5 1.5 1.5 2.0 2.0c 最大 0.8 0.8 0.8 0.8 0.8 0.8 0.8(mm) 最小 0.4 0.4 0.4 0.4 0.4 0.4 0.4z (mm) 最大 2.6 3.0 3.8 3.8 4.5 4.5 5.3l0 (mm) 25；30 30；35 35；40 40；45 45；50 50；55 55；60l (mm)公称最小最大35 33.75 36.25 49.440 38.75 41.25 54.245 43.75 46.25 57.8 113.050 48.75 51.25 62.5 121.3 207.355 53.5 56.;5 67.3 127.9 220.3 269.360 58.5 61.5 72.1 136.2 233.3 284.9 357.265 63.5 66.5 76.8 144.5 243.6 300.5 375.7 503.270 68.5 71.5 81.6 152.8 256.5 313.2 394.2 527.1 658.275 73.5 76.5 86.3 161.2 269.5 328.9 409.1 551.0 687.580 78.5 81.5 169.5 282.5 344.5 428.6 570.2 716.885 83.25 86.75 177.8 295.5 360.1 446.1 594.1 740.390 88.25 91.75 186.1 308.5 375.8 464.7 617.9 769.695 93.25 96.75 194.4 321.4 391.4 483.2 641.8 799.0100 98.25 101.75 202.8 334.4 407.0 501.7 665.7 828.3续表110 108.25 111.75 219.4 360.4 438.3 538.8 713.5 886.9120 118.25 121.75 236.1 386.3 469.6 575.9 761.3 945.6130 128 132 252.7 412.3 500.8 612.9 809.1 1004.2140 138 142 438.3 532.1 650.0 856.9 1062.8150 148 152 464.2 563.4 687.1 904.7 1121.5160 156 165 490.2 594.6 724.2 952.4 1180.1170 166 174 625.9 761.2 1000.2 1238.7180 176 184 657.2 798.3 1048.0 1297.4190 186 194 688.4 835.4 1095.8 1356.0200 196 204 719.7 872.4 1143.6 1414.7220 216 224 782.2 946.6 1239.2 1531.9240 230 244 1020.7 1334.7 1649.2260 256 264 1430.3 1766.5注： 1. 括号内的规格，尽可能不采用。
大六角高强度螺栓连接工艺标准(503-96)
大六角高强度螺栓连接工艺标准（503-96）1. 概述本标准适用于大六角高强度螺栓的连接工艺。
该标准只适用于牢固连接的构造、结构和机器的大六角高强度螺栓。
2. 材料大六角高强度螺栓应采用组成的套筒钢盘条材料。
同时，制造商应根据规定的标准进行质量控制，以确保制作的大六角高强度螺栓符合标准。
3. 产品性能大六角高强度螺栓的拉伸强度应符合以下要求：•拉伸强度：达到标准中规定的强度等级；•伸长率：大于等于标准中规定的伸长率；•冲击强度：应符合标准中规定的要求。
4. 加工技术4.1 产品加工大六角高强度螺栓的加工如下：•钻孔、车削、镗孔等工艺；•除锈(删磨擦)、清洗等工艺；•处理热、淬火、回火等工艺；•车加筒和车削等工艺。
4.2 加工控制制造商应制定制造工艺方案，并将其记录在制造说明书中。
制造商应对原材料、生产过程和成品进行检查和测试，以确保产品符合标准要求。
4.3 表面处理由于大六角高强度螺栓可能会暴露在外界环境下，因此进行表面处理是必要的工序。
表面处理应符合标准要求，并记录在制造说明书中。
5. 检查和测试制造商应对原材料、生产过程和成品进行严格的检查和测试，以确保产品符合标准要求。
对于每个批次的产品，制造商还应证明其质量检查符合标准的要求，并将其记录在制造说明书中。
6. 标志和包装制造商应在产品上标明以下信息：•生产日期；•产品型号和标准号；•产品等级，例如强度等级；•制造商的商标或名称。
大六角高强度螺栓的包装应符合标准要求，以确保产品不受损坏。
7. 结束语本文介绍了大六角高强度螺栓连接工艺标准（503-96）的材料、产品性能、加工技术、检查和测试、标志、包装等方面的标准要求，这些要求将保证大六角高强度螺栓的质量和性能符合标准，并能够在各种应用场合下可靠地使用。
钢结构用高强度大六角头螺栓、大六角螺母、垫圈及连接副的技术.
______________________________________________________________________ ________________本标准规定了钢结构用高强度大六角头螺栓、大六角螺母、垫圈及连接副的技术要求、试验方法、检验规则、标记及包装。
本标准适用于铁路和公路桥梁、锅炉钢结构、工业厂房、高层民用建筑、塔桅结构、起重机械及其他钢结构摩擦型高强度螺栓连接。
2 引用标准GB 3077 合金结构钢技术条件GB 699 优质碳素结构钢钢号和一般技术条件GB 3098.1 紧固件机械性能螺栓、螺钉和螺柱GB 3098.2 紧固件机械性能螺母GB 196 普通螺纹基本尺寸(直径l～600 ram)GB 197 普通螺纹公差与配合(直径1～355 mm)GB 2 紧固件外螺纹零件的末端GB 3103.1 紧固件公差螺栓、螺钉和螺母GB 3103.3 紧固件公差平垫圈GB 5779.1 紧固件表面缺陷螺栓、螺钉和螺柱一般要求GB 5779.2 紧固件表面缺陷螺母一般要求GB 228 金属拉伸试验法GB 229 金属夏比(u型缺E1)冲击试验方法GB 230 金属洛氏硬度试验方法GB 4340 金属维氏硬度试验方法GB 1237 紧固件的标记方法GB 90 紧固件验收检查、标志与包装GB/T 1228 钢结构用高强度大六角头螺栓GB/T 1229 钢结构用高强度大六角螺母GB/T 1230 钢结构用高强度垫圈3 技术要求3.1 性能等级、材料及使用配合______________________________________________________________________ ____________________ 国家技术监督局]991-04-22批准 1992-01-01实施1 主题内容与适用范围GB/T 1231—913.1.1 螺栓、螺母、垫圈的性能等级和推荐材料按表1的规定。
高强度大六角头螺栓
高强度大六角头螺栓1．作业条件1.1钢构件已就位，并符合设计和国家现行标准《钢结构工程施工质量验收规范》GB50205的要求。
1.2高强度大六角头螺栓连接副已复验合格，连接摩擦面平整无油污，扭矩扳手已标定。
1.3材料已进场报验，前道工序已检验合格。
1.4安装高强度大六角头螺栓前，应用普通C级螺栓和冲钉临时固定，每个节点上穿入的数量应符合下列要求：（1）临时螺栓不少于该节点孔数的1/3，且不应少于2个；（2）冲钉不应多于临时螺栓的30%。
1.5机具设备撬棍、冲钉、手锤、扁铲、电钻、铰刀、磨光机、普通扳手、扭矩扳手等。
2．操作工艺2.1工艺流程结构尺寸校正—用冲钉校准孔位—安装临时螺栓—必要时铰刀铣孔—安装高强度螺栓—初拧—（复拧）—终拧—检查验收—油漆封闭。
2.2操作方法2.2.1摩擦面间隙1mm～3mm时，应矫平连接板，摩擦面间隙小于1mm时，可不处理。
安装高强度螺栓时，构件摩擦面应保持干燥，不得在雨中作业。
2.2.2当发现孔错位不能穿入高强度螺栓时，则该部分孔可用铣刀铣孔，铣孔后的孔径不得大于1.2倍螺栓直径；当孔位相错较多且连接板厚度小于20mm 时可用和母材相匹配的低氢型焊条补孔，修磨平整后重新钻孔。
严禁敲击螺栓强行穿入孔内，严禁气割扩孔。
2.2.3一般高强度螺栓的拧紧分初拧、终拧两次进行；对大型螺栓群或接头刚度大、钢板较厚的节点，应分初拧、复拧和终拧三次进行；初拧扭矩为施工扭矩的50%，复拧扭矩等于初拧扭矩值；初拧和复拧后的高强度螺栓应用颜色在螺母上涂标记。
2.2.4高强度大六角头螺栓应按施工扭矩值进行终拧，其值按下式计算确定：T﹦K×P×D式中T—施工终拧扭矩N.mK—扭矩系数平均值应为0.110～0.150，标准偏差小于或等于0.010；P—施工预拉力标准值KN见表1；D—高强度螺栓公称直径mm。
2.2.6高强度大六角头螺栓拧紧时，只容许在螺母上施加扭矩。
2.2.7初拧、终拧紧固顺序是从接头刚度较大的部位向约束较小的方向，栓群中心向四周顺序进行。
高强度螺栓连接工艺
高强度螺栓连接工艺一、概述高强度螺栓（HIGH STRENGTH BOLT）连接是继铆接、焊接之后发展起来的一种现代钢结构的典型连接方式，由于其具有施工简便、受力合理、耐疲劳、方便拆卸且安全可靠的优点，现已广泛地被用于大跨度结构、厂房结构、桥梁、高层建筑框架等相关钢结构的连接，逐步取代了铆接和部分焊接，成为钢结构工程现场安装的主要连接手段。
常见的高强度螺栓连接方法主要有两种，一种是在安装时旋紧高强度螺栓，通过螺杆产生的预拉力压紧构件接触面，在板件间产生摩擦力来传递内力的摩擦型连接；另一种是利用构件间产生的压紧力的承压型连接。
在建筑工程及钢结构桥梁工程安装中，摩擦型连接成为被广泛采用的主要连接形式。
二、高强螺栓简介高强度螺栓全称钢结构用高强度大六角头螺栓连接副，是由一个高强度大六角头螺栓、一个高强度大六角头螺母、两个高强度垫圈组成的。
螺栓的性能等级有两种：10.9S级和8.8S级。
螺母也有两种性能等级，10.9S级螺栓配套用的是10H的螺母，8.8S级用的是8H 的螺母。
垫圈是一样的，硬度要求都是35HRC—45HRC。
高强度螺栓表面处理主要有两种形式：一种是螺栓、螺母、垫圈磷化处理后浸油，称为“磷化”螺栓；另一种是磷化处理后在螺栓、螺母、垫圈上浸一层皂化膜，称为“磷皂化”螺栓。
工地上一般用的都是“磷皂化”螺栓。
现场施工中温湿度对这两种表面处理的螺栓的影响是不一样的，“磷化”螺栓当湿度增加时，扭矩系数K变大，“磷皂化”处理的螺栓随湿度增加时扭矩系数变小，当湿度增大至90%时扭矩系数急剧下降，因此要求对湿度较大的天气或者是雾天、雨天禁止施工；对于温度的影响，两种处理的螺栓都是一致的：随着温度的升高扭矩系数均变小，也就是说在我们在施工过程中一定要注意尽量避开高温时间施工。
三、高强度螺栓终拧预拉力的影响因素1、高强度螺栓的扭矩系数（主要因素）；2、高强度螺栓的施工工艺；3、温度、湿度变化对高强度螺栓扭矩系数的影响；4、施拧工具标定的准确度；5、电源电压变化对电动扳手输出扭矩的影响；6、施拧工具标定的方法；7、施拧工具标定设备的稳定性；8、施拧人员的素质；9、技术人员对高强度螺栓的认识等。
(建筑施工工艺标准)大六角高强度螺栓连接工艺标准及施工方案精编
（建筑施工工艺标准）大六角高强度螺栓连接工艺标准及施工方案大六角高强度螺栓连接工艺标准及施工方案1范围本工艺标准适用于钢结构安装工程，大六角高强度螺栓连接的施工技术。
222施工准备2.1材料：2.1.1螺栓、螺母、垫圈均应附有质量证明书，且应符合设计要求和国家标准的规定。
2.1.2大六角头高强度螺栓的规格、尺寸及重量应符合表5-4的规定。
2.1.3大六角高强度螺母的规格、尺寸及重量应符合表5-5的规定。
2.1.4高强度垫圈的规格、尺寸及重量应符合表5-6的规定。
钢结构用大六角头高强度螺栓的规格、尺寸及重量表5-460 58.5 61.5136. 265 63.5 66.5 144.5 70 68.5 71.5 152.8 75 73.5 76.5 161.2 80 78.5 81.5 169.5 85 83.25 86.75 177.8 90 88.25 91.75 186.1 95 93.25 96.75 194.4100 98.25 101.75 202. 8110 108.25 111.75219.4120 118.25 121.75236.1注：1.括号内的规格，尽可能不采用。
2.虚线之上部分的螺纹长度，按l0栏内的前面数值采用（亦允许螺杆上全部制出螺纹）；虚线以下部分的螺纹长度，按l0栏内的后面数值采用。
3.d w的最大尺寸，等于s的实际尺寸。
钢结构用高强度大六角螺母的规格、尺寸及重量表5-5注：1.括号内的规格，尽可能不采用。
2.d w的最大尺寸，等于s的实际尺寸。
钢结构用高强度垫圈的规格、尺寸及重量表5-6注：括号内的尺寸，尽可能不采用。
2.1.5不同等级的大六角头高强度螺栓的材料性能必须符合表5-7的规定。
不同等级的大六角头高强度螺栓的材料性能表5-72.1.6不同规格的高强度螺栓的机械性能、拉力应符合表5-8的规定。
不同规格大六角头高强度螺栓的机械性能、拉力表5-82.1.7大六角头高强度螺栓的硬度应符合表5-9的规定。
高强螺栓连接施工工艺标准
50
4.3
950
8
400~1600
10
3.2.3通用机具、于动工具
其他常备工具有:校准及检验用力矩扳手(其中至少有一个必须经专业计量部门校
准)、各种于动扳手、冲钉、力矩倍增计、于锤、钢丝刷等。
为提高效率，初拧可选用电动冲击扳手或风动冲击扳手。
3.3材料准备
3.3.1材料采购
高强度螺栓的规格、数量，应根据设计直径的要求，按长度分别进行统计;并结合施工
高强螺栓连接施工工艺标准
1适用范围
本标准适用于工业与民用建筑钢结构工程中和桥梁钢结构工程的高强螺栓连接施工
与验收。
2主要应用标准和规范
2.0.1中华人民共和国国家标准《钢结构工程施工质量验收规范}(GB 50205
-2001)。
2.0.2中华人民共和国行业标准《钢结构高强度螺栓连接的设计、施工及验收规程》
螺栓
螺母
垫圈
10.9s
10H
HRC35-45
8.8s
8H
HRC35-45
3.1.2高强度螺栓的选用
高强度螺栓紧固后，宜露出螺纹2-3个螺距;除设计给定外，对一个工程的高强度螺
栓连接副，首先按螺栓直径分类，螺栓长度按下列公式选择:
螺栓长度=钢板束厚度+附加长度
附加长度可按表3.1.2选择。
表3.1.2高强度螺栓的附加长度(mm)
校验、检查
安装高强度螺栓，并换掉冲
钉、粗制螺栓
图4.1工艺流程
4.2操作工艺要求
4.2.1高强度螺栓的储存
1)高强度螺栓连接副由制造厂按批配套后供货。在运输、保管过程中，应轻装、轻卸，
防止损伤螺纹，并应防雨、防潮O
高强度螺栓连接施工工艺标准
3.6 高强度螺栓连接施工工艺标准3.6.1 总则3.6.1.1 适用范围本工艺标准适用于工业与民用建筑钢结构工程中的高强度螺栓连接的施工。
3.6.1.2 编制参考标准及规范（1）《钢结构工程施工质量验收规范》GB50205－2001（2）《钢结构高强度螺栓连接的设计、施工及验收规范》（JGJ82－91）（3）《钢结构用高强度大六角头螺栓》GB1228（4）《钢结构用高强度大六角头螺母》GB/1229（5）《钢结构用高强度垫圈》GB1230（6）《钢结构用大六角螺栓、大六角螺母、垫圈技术条》GB1231(7)《钢结构用扭剪型高强度螺栓连接副》GB3632—1995。
(8)《钢结构用扭剪型高强度螺栓连接副技术条件》GB3633－19953.6.2 术语、符号3.6.2.1 符号（1）TC——施工扭矩（N•m）（2）K——高强度螺栓连接副的扭矩系数平均值，该值由复验测得的合格的平均扭矩系数代入。
（3）P c——高强度螺栓施工预拉力(kN)；（4）d——高强度螺栓螺杆直径(mm)。
3.6.3 基本规定3.6.3.1 高强度螺栓应在钢结构吊装完毕、按照设计和施工规范的要求矫正到位、检查合格之后开始施工。
3.6.3.2 高强度螺栓的制孔按表3.6.3.2—1 的要求选配，高强度螺栓连接构件制孔允许偏差见表3.6.3.2—2，高强度螺栓的孔距和边距值见表3.6.3.2—3，高强度螺栓连接构件的孔距允许偏差见表3.6.3.2—4。
高强度螺栓孔径选配表表3.6.3.2－1注：承压型连接（如柱或抗剪桁架的压杆连接）中的高强度螺栓孔径可按表中值减少0.5～1.0mm高强度螺栓连接构件制孔允许偏差表3.6.3.2－2高强度螺栓的孔距和边距值表3.6.3.2－3注：1.d0 为高强度螺栓的孔径；t 为外层较薄板件的厚度。
2.钢板边缘与刚性构件(如角钢、槽钢等)相连的高强度螺栓的最大间距，可按中间排数值采用。
3.设计有规定时按设计要求采用。
高强度螺栓连接副施工工艺
高强度螺栓连接副施工工艺高强度螺栓连接副的施工应符合《铁路钢桥高强度螺栓连接施工规定》（TBJ214-92）。
一．施工准备1．本桥使用的M22高强度大六角头螺栓连接副，是由一个大六角头螺栓、一个大六角螺母和两个垫圈组成。
其型式尺寸、技术条件应符合国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件》（GB/T1228~1231－91）的规定。
2．高强度螺栓连接副应由生产厂按批配套供货，必须有生产厂按批提供的产品质量保证书。
3．高强度螺栓连接副在运输、保管过程中应防雨、防潮，并应轻装轻卸，防止损伤螺纹。
4．高强度螺栓连接副应按包装箱上注明的批号、规格分类保管，室内架空存放，堆码高度不超过五层。
保管期内不得任意开箱，防止生锈和沾染脏物。
5．运到工地的高强度螺栓连接副应及时进行复验，复验应符合国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》（GB/T1231－91）的规定，合格的方许使用。
6．抗滑移系数试件与钢梁应为同一材质、同批制造、同一摩擦面处理工艺，并在相同条件下运输、存放。
二．高强度螺栓连接副的安装1．桥梁拼装前，必须进行抗滑移系数试验，每批试件的抗滑移系数的最小值必须等于或大于设计规定值。
试验方法应符合《铁路钢桥栓接板面抗滑移系数试验方法》（TB2137—90）。
2．桥梁拼装前，应除去栓接面毛刺、飞边、焊接飞溅物，并用细铜丝刷、干净绵丝除去栓接面和栓孔内的赃物。
对沾有油污处，应用汽油或丙酮擦净。
栓接面必须干燥，不应在雨中作业。
3．桥梁拼装时，按要求每个节点应穿入足够数量的螺栓和冲钉，拼装用普通螺栓数量应不少于孔群栓孔数的25%，冲钉不少于10%。
并不得用高强度螺栓充当拼装螺栓。
4．高强度螺栓连接副的安装应在桥梁位置调整准确后进行。
采用扭矩法施拧时，高强度螺栓、螺母、垫圈必须按生产厂提供的批号配套使用，并不得改变其出厂状态。
5．安装高强度螺栓时，构件的摩擦面应保持干燥，严禁在雨雪天气中施工。
大六角头高强螺栓连接施工工艺
大六角头高强螺栓连接施工工艺1.适用范围适用于钢结构安装用大六角头高强螺栓施工工艺。
2.施工准备2.1材料准备2.1.1螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。
2.1.2高强螺栓入库应按规格分类存放，并防雨、防潮。
遇有螺栓、螺母不配套，螺纹损伤时，不得使用。
螺栓、螺母、垫圈有锈蚀，应抽样检查紧固轴力，满足要求后方可使用。
螺栓等不得被泥土、油污污染，保持洁净、干燥。
按批号，同批内配套使用，不得混放、混用。
2.2机具准备：电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、临时螺栓、冲钉、撬杠、工具袋等。
注意：如采用手动扭矩扳手，必须采用打滑式(自滑转式)扭矩扳手，不得采用因机械音响报警式。
因打滑式扳手采用过载保护、自动卸力模式，当力矩到达设定力矩时会自动卸力(同时也会出现机械相碰的声音)，此后扳手自动复位,如再用力，会再次打滑，不会出现过力现象。
机械音响报警式扳手采用杠杆原理，当力矩到达设定力矩时会出现发出“嘭”机械相碰的声音，此后扳手会成为一个死角，及相当于呆扳手，如再用力，会出现过力现象。
2.2作业条件：2.2.1高强度螺栓连接摩擦面处理必须符合设计要求，摩擦系数经复试必须达到设计要求。
摩擦面不允许有残留氧化铁皮，应防止被泥土、油污和油漆等污染，如有污染必须彻底清理干净。
2.2.2 摩擦面的处理与保存时间、保存条件应与摩擦系数试件的保存时间、条件相同。
2.2.3调整扭矩扳手。
根据施工技术要求，认真调整扭矩扳手。
扭矩扳手的扭矩值应在允许偏差范围之内。
施工用的扭矩扳手，其误差应控制在±5%以内。
2.2.4校正用的扭矩扳手。
其误差应控制在±3%以内。
2.2.4.1当施工采用电动扳手时，在调好档位后应用扭矩测量扳手反复校正电动扳手的扭矩力与设计要求是否一致。
扭矩值过高，会使高强度螺栓过拧，造成螺栓超负载运行，随着时间过长，会使大六角头高强度螺栓产生裂纹等隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.1.10大六角头高强度螺栓存放时间过长,或有锈蚀时,应抽样检查紧固轴力,待满足要求后方可使用.螺栓不得粘染泥土、油污,必须清理干净.
2.2主要机具:
电动扭矩扳手及控制箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、
3.6.4为了防止高强度螺栓受外部环境的影响,使扭矩系数发生变化,故一般初拧、终拧应该在同一天内完成.
3.6.5凡是结构原因,使个别大六角头高强度螺栓穿入方向不能一致,当拧紧螺栓时,只准在螺母上施加扭矩,不准在螺杆上施加扭矩,防止扭矩系数发生变化.
3.7大六角头高强度螺栓检查验收
3.7.1施工操作中的工艺检查.在施工过程中检查施工工艺是否按施工工艺要求进行,具体工艺检查内容有以下几项:
3操作工艺
3.1工艺流程:
作业准备
→
接头组装
→
安装临时螺栓
→
安装高强螺栓
→
高强螺栓紧固
→
检查验收
3.2作业准备:
3.2.1备好扳手、临时螺栓、过冲、钢丝刷等工具,主要应对施工扭矩的校正,就是对所用的扭矩扳手,在班前必须校正,扭矩校正后才准使用.扭矩校正应指定专人负责.
3.2.2大六角头高强度螺栓长度选择,考虑到钢构件加工时采用钢材一般均为正公差,有时材料代用又多是以大代小,以厚代薄居多,所以连接总厚度增加3～4米米的现象很多,因此,应选择好高强度螺栓长度,一般以紧固后长出2～3扣为宜,然后根据要求配好套备用.
4.1.2高强度螺栓连接面的抗滑移系数.必须符合设计要求.
检验方法:检查构件加工单位的抗滑移系数试验报告,检查施工现场抗滑移系数的复验报告.施工现场的试件应与钢构件摩擦面同时生产,同环境条件下保存,以保证试验数据的可靠.摩擦系数试件一般做三组,取其平均值.
4.1.3高强度大六角头螺栓连接副应进行扭矩系数复验,其结果应符合现行国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》的规定.
2.3.4.2当施工采用手动扳手时,应每天用扭矩测量扳手检测手动扳手的紧固位置是否正常,检查手动扳手的显示信号是否灵敏,防止超拧或紧固不到位.
2.3.5检查螺栓孔的孔径尺寸,孔边毛刺必须彻底清理.
2.3.6将同一批号、规格的螺栓、螺母、垫圈配好套,装箱待用.
2.3.7应对大六角头高强度螺栓的操作者进行培训或技术交底,其内容如下:
2.3作业条件:
2.3.1高强度螺栓连接摩擦面必须符合设计要求,摩擦系数必须达到设计要求.摩擦面不允许有残留氧化铁皮.
2.3.2摩擦面的处理与保存时间、保存条件应与摩擦系数试件的保存时间、条件相同.
2.3.3施工部位摩擦面应防止被油污和油漆等污染,如有污染必须彻底清理干净.
2.3.4调整扭矩扳手.根据施工技术要求,认真调整扭矩扳手.扭矩扳手的扭矩值应
检验方法:检查扭矩系数复验报告,复验用螺栓应在施工现场待安装的螺栓批中随机抽取,每批应抽取8套连接副进行复验.
4.1.4高强度大六角头螺栓连接摩擦面的表面应平整,不得有飞边、毛刺,焊接飞溅物、焊疤、氧化铁皮、污垢和不需要有的涂料等.
检验方法:观察检查.
4.1.5紧固高强度大六角头螺栓所采用的扭矩扳手应定期标定,螺栓初拧符合现行国家标准《钢结构工程施工及验收规范》(GB50205—95)的规定后,方可进行终拧.
检验方法:观察检查.
4.2.2扭矩法施工的高强度大六角头螺栓终拧质量:
合格:螺栓的终拧扭矩经检查初拧或更换螺栓后,符合现行标准《钢结构工程施工及验收规范》(GB50205—95)的规定.
优良:螺栓的终拧扭矩经检查一次即符合国家现行标准(GB50205—95)的规定.
检查数量:按节点数抽查10%,但不应少于10个节点;每个被抽查节点按螺栓数抽查10%,但不应少于2个.
3.6.2初拧紧固顺序,根据大六角头高强度螺栓紧固顺序规定,一般应从接头刚度大的地方向不受拘束的自由端顺序进行;或者从栓群中心向四周扩散方向进行.这是因为连接钢板翘曲不牢时,如从两端向中间紧固,有可能使拼接板中间鼓起而不能密贴,从而失去了部分摩擦传力作用.
3.6.3大六角头高强度螺栓初拧应做好标记,防止漏拧.一般初拧后标记用一种颜色,终拧结束后用一种颜色,加以区别.图5-1,是高强度螺栓初拌和终拧的标记.
5.3已经终拌的节点应避免过大的局部撞击和氧-乙炔烘烤.
6应注意的质量问题
6.1高强度螺栓的安装施工应避免在雨雪天气进行,以免影响施工质量.
6.2大六角头高强度螺栓连接到应该当天使用当天从库房中领出,最好用多少领多少,当天未用完的高强度螺栓不能堆放在露天,应该如数退回库房,以备第二天继续使用.
6.3高强度螺栓在安装过程中如需要扩孔时,一定要注意防止金属碎屑夹在摩擦面之间,一定要清理干净后才能安装.
在允许偏差范围之内.施工用的扭矩扳手,其误差应控制在±5%以内.校正用的扭矩扳手.其误差应控制在±3%以内.
2.3.4.1当施工采用电动扳手时,在调好档位后应用扭矩测量扳手反复校正电动扳手的扭矩力与设计要求是否一致.扭矩值过高,会使高强度螺栓过拧,造成螺栓超负载运行,随着时间过长,会使大六角头高强度螺栓产生裂纹等隐患.当扭矩值过低时,会使高强度螺栓达不到预定紧固值,从而造成钢结构连接面摩擦系数下降,承载能力下降.
3.7.2.4检查大六角头高强度螺栓穿入方向是否一致,检查垫圈方向是否正确.
4质量标准
4.1保证项目:
4.1.1高强度大六角头螺栓连接副的规格和技术条件,应符合设计要求和现行国家标准《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》的规定.
检验方法:逐批检查质量证明书和出厂检验报告.
检验内容有高强度大六角头螺栓、螺母、垫圈的材料性能等级必须符合GB3633一83规定.
检验方法,检查扭矩扳手标定记录和螺栓施工记录.
4.1.6高强度大六角头螺栓应自由穿入螺栓孔,不得强行敲打.
检验方法:观察检查.
4.2基本项目:
4.2.1高强度大六角头螺栓连接接头的外观质量:
合格螺栓穿入方向基本一致,外露长度不应少于2扣.
优良螺栓穿入方向一致,外露长度不应少于2扣,露长均匀.
检查数量:按节点数抽查5%,但不少于10个节点.
3.5.4高强度螺栓垫圈位置应该一致,安装时应注意垫圈正、反面方向.
3.5.5高强度螺栓在检孔内不得受剪,应及时拧紧.
3.6高强度螺栓的紧固:
3.6.1大六角头高强度螺栓全部安装就位后,可以开始紧固.紧固方法一般分两步进行,即初拧和终拧.应将全部高强度螺栓进行初拧,初拧扭矩应为标准轴力的60%～80%,具体还要根据钢板厚度、螺栓间距等情况适当掌握.若钢板厚度较大,螺栓布置间距较大时,初拧轴力应大一些为好.
Tch按下式计算:
Tch=K×P×d
式中
Tch——
检查扭矩(N·米);
K——
扭矩系数;
P——
强度螺栓设计预拉力;
d——
高强度螺栓公称直径.
如发现有不符合规定的,应再扩大检查10%,如仍有不合格者,则整个节点的高强度螺栓应重新拧紧.
扭矩检查应在螺栓终拧1h以后,24h之前完成.
3.7.2.3用塞尺检查连接板之间间隙,当间隙超过1米米的,必须要重新处理.
3.7.1.1是否用临时螺栓安装,临时螺栓数量是否达到1/3以上.
3.7.1.2高强螺栓的进入是否自由进入,严禁用锤强行打入.
3.7.1.3高强度螺栓紧固顺序正确与否,紧固方法是否正确.
3.7.1.4抽检测定扭矩扳手的扭矩值,是否在设计允许范围之内.
3.7.1.5检查连接面钢板的清理情况,保证摩擦面的质量可靠.
2.1.4高强度垫圈的规格、尺寸及重量应符合表5-6的规定.
2.1.5不同等级的大六角头高强度螺栓的材料性能必须符合表5-7的规定.
2.1.6不同规格的高强度螺栓的机械性能、拉力应符合表5-8的规定.
2.1.7大六角头高强度螺栓的硬度应符合表5-9的规定.
2.1.8大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成,螺栓、螺母和垫圈应按表5-10规定配套使用.
工程名称
交底部位
共 页
第 页
交底内容:
大六角高强度螺栓连接
1范围
本工艺标准适用于钢结构安装工程,大六角高强度螺栓连接的施工技术.
2施工准备
2.1材料:
2.1.1螺栓、螺母、垫圈均应附有质量证明书,并应符合设计要求和国家标准的规定;
2.1.2大六角头高强度螺栓的规格、尺寸及重量应符合表5-4的规定.
2.1.3大六角高强度螺母的规格、尺寸及重量应符合表5-5的规定.
当发现终拧扭矩不符合上述现行国家标准时,应扩大抽查该节点螺栓数的20%,当仍有不合格时,应将该节点内螺栓全数检查;当仍有不合格时,应扩大抽查节点数的20%;当仍有不合格时、应对全部节点进行检查.
5成品保护
5.1已经终拧的大六角头高强度螺栓应作好标记.
5.2已经终拌的节点和摩擦面应保持清洁整齐,防止油、尘土污染.
7质量记录
本工艺标准应具备以下质量记录:
7.1高强度大六角头螺栓的出厂合格证.
7.2高强度大六角பைடு நூலகம்螺栓的复验证明.
7.3高强度螺栓的初拧、终拧扭矩值.
7.4施工用扭矩扳手的检查记录.
7.5施工质量检查验收记录.
技术负责人:交底人:接交人:
3.4.5不得用冲子边校正孔位边穿入高强度螺栓.
3.4.6安装螺栓达到30%时,可以将安装螺栓拧紧定位.
3.5安装高强度螺栓:
3.5.1高强度螺栓应自由穿入孔内,严禁用锤子将高强度螺栓强行打入孔内.
3.5.2高强度螺栓的穿入方向应该一致,局部受结构阻碍时可以除外.
3.5.3不得在下雨天安装高强度螺栓.
3.3接头组装:
