防雷与接地装置：防雷与接地装置工程识图
电系统中间级的ห้องสมุดไป่ตู้护。
四、低压系统浪涌保护
四、低压系统浪涌保护
2.SPD主要参数
最大持续工作电压Uc、标称放电电流In 、最大放电电流Imax、冲击电 流Iimp、导通放电电压UOP、电压保护水平UP、响应时间等
▪保护水平Up: 1.0/1.2/1.5/2.0KV ▪最大放电电流Imax(8/20us): 100/65/40/20/10KA ▪标称放电电流In(8/20us): 35/20/10/5KA ▪最大持续运行电压Uc: 340V ▪符合标准:IEC61643-11/II级分类实验
1.闪电感应及其防护
（1）设置防感应雷的接地装置。 应和电气设备接地装置共用，工频接地电阻不应大于10Ω。 （2）将建筑物内的所有金属体都接到防感应雷接地装置上，避免不同 金属构件出现电位差，同时可泄放静电荷。 （3）封闭开口金属环；避免大面积金属环路。 如：管线连接处跨接，平行金属管线之间跨接等。目的：避免感应电压 击穿空气产生电火花。
四、低压系统浪涌保护
2.SPD主要参数
（1）最大持续工作电压Uc。指允许施加在SPD端子间的最大工频电压 有效值。
Uc选择关系SPD的寿命，大于系统最大持续运行电压 按现有的制造水平，除工作电压外，一般持续5s以上的电压就应视为持 续电压。
外部防雷装置主要防直击雷（含顶击和侧击），也包括反击，由接闪器、 引下线和接地装置组成。它是建筑防雷体系中的第一道防线，是内部防雷的基 础，是预防性体系。
三一、、接工触程电防压雷和体跨系步及电建压筑物防雷类别
2.建筑物防雷类别 (1)建筑物的防雷等级 根据建筑物防雷设计规范GB50057-2010版，建筑物根据其重要性、使用性质、 发生雷电事故的可能性和后果，按防雷要求分为三类： 第一类防雷建筑物、第二类防雷建筑物、第三类防雷建筑物 注：民用建筑中无第一类防雷建筑物，其分类应划分为第二类及第三类防雷建 筑物。
四、低压系统浪涌保护
四、低压系统浪涌保护
2.SPD主要参数
最大持续工作电压Uc、标称放电电流In 、最大放电电流Imax、冲击电 流Iimp、导通放电电压UOP、电压保护水平UP、响应时间等
▪保护水平Up: 1.0/1.2/1.5/2.0KV ▪最大放电电流Imax(8/20us): 100/65/40/20/10KA ▪标称放电电流In(8/20us): 35/20/10/5KA ▪最大持续运行电压Uc: 340V ▪符合标准:IEC61643-11/II级分类实验
1.闪电感应及其防护
（1）设置防感应雷的接地装置。 应和电气设备接地装置共用，工频接地电阻不应大于10Ω。 （2）将建筑物内的所有金属体都接到防感应雷接地装置上，避免不同 金属构件出现电位差，同时可泄放静电荷。 （3）封闭开口金属环；避免大面积金属环路。 如：管线连接处跨接，平行金属管线之间跨接等。目的：避免感应电压 击穿空气产生电火花。
四、低压系统浪涌保护
2.SPD主要参数
（1）最大持续工作电压Uc。指允许施加在SPD端子间的最大工频电压 有效值。
Uc选择关系SPD的寿命，大于系统最大持续运行电压 按现有的制造水平，除工作电压外，一般持续5s以上的电压就应视为持 续电压。
外部防雷装置主要防直击雷（含顶击和侧击），也包括反击，由接闪器、 引下线和接地装置组成。它是建筑防雷体系中的第一道防线，是内部防雷的基 础，是预防性体系。
三一、、接工触程电防压雷和体跨系步及电建压筑物防雷类别
2.建筑物防雷类别 (1)建筑物的防雷等级 根据建筑物防雷设计规范GB50057-2010版，建筑物根据其重要性、使用性质、 发生雷电事故的可能性和后果，按防雷要求分为三类： 第一类防雷建筑物、第二类防雷建筑物、第三类防雷建筑物 注：民用建筑中无第一类防雷建筑物，其分类应划分为第二类及第三类防雷建 筑物。
建筑防雷接地工程施工工艺识图与预算
下一页
返回
３.１
布置工作任务
• 任务要求:
• (１)熟悉图纸.
• (２)查阅«广东省安装工程综合定额(２０１０版)»«通用安装工程工程
量计算规范»(GB５０８５６—２０１３)以及«建设工程工程量清单
计价规范»(GB５０５００—２０１３)中相关工程量计算规则及计价
规范.
• (３)参照编制“某办公科研楼照明工程”工程量清单计算表(含计算
款指定适用的范本，本工程适用的建筑施工合同范本及特殊
条款精髓所在。
上一页 下一页 返回
第一节 建设工程信息的收集
四、建设工程施工阶段的信息收集
工程建设的施工阶段，可以说是大量的信息产生、传递和处
理的阶段，工程建设者的信息管理工作，也就主要集中在这
一阶段。
1.收集业主提供的信息
业主作为工程项目建设的组织者，在施工中要按照合同文件
工地会议属监理工程师行政管理的一部分，它包括开工前的
第一次会议及开工后的经常工地会议。
工地会议记录忠实于会议发言，原话必录，以确保记录的真
实性。工地会议记录应针对会议内容编制相应的表格，以使
数据格式规范，便于计算机进行处理。
上一页 下一页 返回
第一节 建设工程信息的收集
5.收集来自其他方面的信息
在工程建设的施工阶段，除上述几个方面产生各种信息外，
量计算规范»(GB５０８５６—２０１３)以及«建设工程工程量清单
计价规范»(GB５０５００—２０１３)中相关工程量计算规则及计价
规范.
• (３)编制“某综合楼防雷接地工程”工程量计算表、分部分项工程和
单价措施项目清单与计价表、综合单价分析表以及单位工程投标报价
汇总表等工程造价文件,相关表格格式请查阅«建设工程工程量清单计
防雷接地标准做法(图集+文字+实例)
总等 电位 联结 原理 图
卫生间局部等电位联结原理图
等电位箱实例图
屋面透气管接地示意图
屋面透气管防雷接地实例图
6、屋面金属体接地：用-25x4的镀锌扁钢从就近的避雷网引接地线，接地扁钢一端与 避雷网连接，另一端在金属体附近地面引出，应高于设备基础100~20钢金属体应用编织软铜线两端压端子跨接， 编织软铜线外套黄绿双色热缩套且热缩。伸出地面的接地母线应刷黄绿相间油漆。体 积较大的金属体应做不小于2处的接地，高度高于避雷网时，应加避雷针保护。接地母 线附近应做接地标识。
防雷接地标准做法（图集+文字+实例）
● 1、避雷接地测试点：预埋扁铁钢及100x100x50线盒，线盒与墙面平齐，镀锌 扁钢钻φ12孔，安装防松垫片及蝴蝶螺母，螺母居预埋盒中心。编织软铜线一端 连接在蝴蝶螺母上，另一端压接铜鼻子用于接地测试。铜质面板用螺丝固定在预 埋盒上，在测试点正上方50mm处粘贴铜质或不锈钢标识牌，标识牌应标明接地 测试地点、接地符号、施工单位、编号，标高尺寸及位置与相邻沉降观测点及标 识牌一致。
避雷带安装示意图
圆弧 夹板 支架 做法 详图
三角 夹板 支架 做法 详图
圆弧 夹板 支架 实例 图
三角 夹板 支架 实例 图
套管 支架 做法 详图
套管 支架 实例 图
避雷网搭接示意图 焊
双面
屋面避雷针及避雷线安装的质量控制及工艺： 接地装置的焊接应采用搭接焊，搭接长度应符合下列规定： 1 扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。 2 圆钢与圆钢搭接为圆钢直径的6倍，双面施焊； 3 圆钢与扁钢搭接为圆钢直径的6倍，双面施焊； 4 扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下
接地母线支架安装示意图
卫生间局部等电位联结原理图
等电位箱实例图
屋面透气管接地示意图
屋面透气管防雷接地实例图
6、屋面金属体接地：用-25x4的镀锌扁钢从就近的避雷网引接地线，接地扁钢一端与 避雷网连接，另一端在金属体附近地面引出，应高于设备基础100~20钢金属体应用编织软铜线两端压端子跨接， 编织软铜线外套黄绿双色热缩套且热缩。伸出地面的接地母线应刷黄绿相间油漆。体 积较大的金属体应做不小于2处的接地，高度高于避雷网时，应加避雷针保护。接地母 线附近应做接地标识。
防雷接地标准做法（图集+文字+实例）
● 1、避雷接地测试点：预埋扁铁钢及100x100x50线盒，线盒与墙面平齐，镀锌 扁钢钻φ12孔，安装防松垫片及蝴蝶螺母，螺母居预埋盒中心。编织软铜线一端 连接在蝴蝶螺母上，另一端压接铜鼻子用于接地测试。铜质面板用螺丝固定在预 埋盒上，在测试点正上方50mm处粘贴铜质或不锈钢标识牌，标识牌应标明接地 测试地点、接地符号、施工单位、编号，标高尺寸及位置与相邻沉降观测点及标 识牌一致。
避雷带安装示意图
圆弧 夹板 支架 做法 详图
三角 夹板 支架 做法 详图
圆弧 夹板 支架 实例 图
三角 夹板 支架 实例 图
套管 支架 做法 详图
套管 支架 实例 图
避雷网搭接示意图 焊
双面
屋面避雷针及避雷线安装的质量控制及工艺： 接地装置的焊接应采用搭接焊，搭接长度应符合下列规定： 1 扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊。 2 圆钢与圆钢搭接为圆钢直径的6倍，双面施焊； 3 圆钢与扁钢搭接为圆钢直径的6倍，双面施焊； 4 扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下
接地母线支架安装示意图
6C0404-防雷接地工程及识图
工作接地是为保证电力系统和设备达到正常工作要求而进行的
一种接地，例如电源中性点的接地、防雷装置的接地等。 （2） 保护接地
保护接地是为保障人身安全、防止间接触电而将设备的外露可导
电部分接地。 （3） 重复接地
价
员 考 前 培 训
在TN系统中，为确保公共PE线或PEN线安全可靠，除在中性点进
行工作接地外，还应在PE线或PEN线的下列地方进行再一次接地，称为 重复接地。 ① 如架空线路终端及沿线每1km处。 ② 电缆和架空线引入车间或大型建筑物处。
作接地体用的直接与大地接触的各种金属构件、金属管道及建筑物的钢 筋混凝土基础等。
价
员 考 前 培 训
3、接地线
连接于电气设备接地部分与接地体间的金属导线称为接地线。
2
电 气 设 备 安 装 工 程 造
4、接地装置 接地体和接地线组成的总体称为接地装置。 5、接地装置的散流场
当由于某种原因有电流流入接地体时，电流就通过接地体向大
9
电 气 设 备 安 装 工 程 造
④ 扁钢与钢管，扁钢与角钢焊接，应紧贴角钢外侧两面，或紧贴3/4 钢管表面，上下两侧施焊； ⑤ 除埋设在混凝土中的焊接接头外，应有防腐措施。 （2） 接地体与接地干线的连接，应采用可拆卸的螺栓连接点，以便 测量电阻。
价
员 考 前 培 训
10
电 气 设 备 安 装 工 程 造
4
电 气 设 备 安 装 工 程 造
9、接地电阻
指构成接地装置的各部分的电阻之和。 （1） 工频（50Hz）接地电流流经接地装置所呈现出 来的接地电阻称为工频接地电阻。 （2） 冲击电流（如雷电流）流经接地装置所呈现出 来的接地电阻称为冲击接地电阻。
防雷接地工程及识图课件
防雷接地工程及识图 课件
目录
• 防雷接地工程概述 • 防雷接地工程的实施 • 防雷接地工程的设计与计算 • 防雷接地工程的维护与管理 • 防雷接地工程的识图
01
防雷接地工程概述
防雷接地工程的重要性
保护建筑物和设备免受雷击损害
01
防雷接地工程能够将雷电引入地下，从而避免建筑物和设备因
雷击而损坏。
组织人员
组建专业的施工队伍，并进行 技术交底和安全培训，确保工
程顺利进行。
防雷接地工程的施工步骤
01
02
03
04
安装接地极
按照设计图纸确定的位置和深 度，挖掘接地极沟槽，埋设接
地极，并回填土夯实。
连接导线
将接地极与导线连接起来，确 保连接牢固、导电性能良好。
安装避雷针
根据设计图纸，安装符合要求 的避雷针，并确保其与导线的
防雷接地工程的定期检查
接地电阻值检测
定期检查接地电阻值是否符合规范要 求，确保接地系统正常工作。
防雷设施检查
检查接闪器、引下线等防雷设施是否 有锈蚀、断裂等现象，确保防雷效果 。
接地线状态检查
检查接地线是否完好，有无松动、断 裂等现象，确保接地线正常工作。
环境因素考虑
考虑环境因素对接地系统的影响，如 土壤湿度、酸碱度等，确保接地系统 稳定可靠。
保障人员安全
02
通过防雷接地工程，可以有效地减少雷击对人员造成的伤害。
维护正常的生产和生活秩序
03
建筑物和设备的正常运行是人们正常生产和生活的基础，防雷
接地工程能够保障这些设施的正常运行。
防雷接地工程的原理
01
02
03
引雷下行
通过接闪器将雷电引入地 下，使雷电能量释放到大 地中。
目录
• 防雷接地工程概述 • 防雷接地工程的实施 • 防雷接地工程的设计与计算 • 防雷接地工程的维护与管理 • 防雷接地工程的识图
01
防雷接地工程概述
防雷接地工程的重要性
保护建筑物和设备免受雷击损害
01
防雷接地工程能够将雷电引入地下，从而避免建筑物和设备因
雷击而损坏。
组织人员
组建专业的施工队伍，并进行 技术交底和安全培训，确保工
程顺利进行。
防雷接地工程的施工步骤
01
02
03
04
安装接地极
按照设计图纸确定的位置和深 度，挖掘接地极沟槽，埋设接
地极，并回填土夯实。
连接导线
将接地极与导线连接起来，确 保连接牢固、导电性能良好。
安装避雷针
根据设计图纸，安装符合要求 的避雷针，并确保其与导线的
防雷接地工程的定期检查
接地电阻值检测
定期检查接地电阻值是否符合规范要 求，确保接地系统正常工作。
防雷设施检查
检查接闪器、引下线等防雷设施是否 有锈蚀、断裂等现象，确保防雷效果 。
接地线状态检查
检查接地线是否完好，有无松动、断 裂等现象，确保接地线正常工作。
环境因素考虑
考虑环境因素对接地系统的影响，如 土壤湿度、酸碱度等，确保接地系统 稳定可靠。
保障人员安全
02
通过防雷接地工程，可以有效地减少雷击对人员造成的伤害。
维护正常的生产和生活秩序
03
建筑物和设备的正常运行是人们正常生产和生活的基础，防雷
接地工程能够保障这些设施的正常运行。
防雷接地工程的原理
01
02
03
引雷下行
通过接闪器将雷电引入地 下，使雷电能量释放到大 地中。

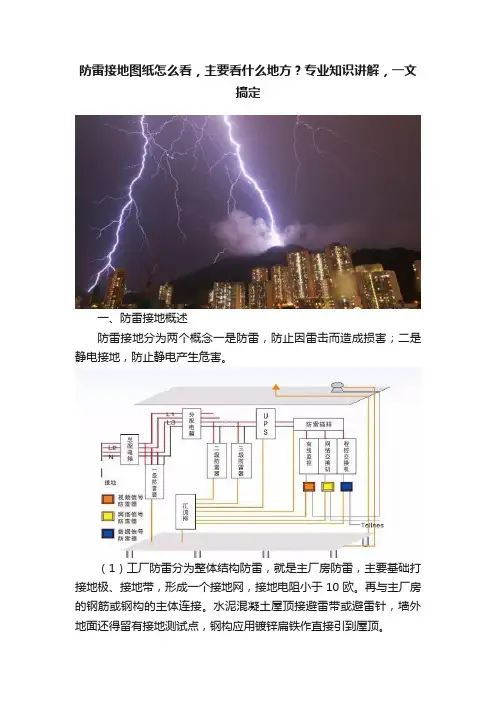

防雷接地图纸怎么看，主要看什么地方？专业知识讲解，一文搞定
防雷接地图纸怎么看，主要看什么地方？专业知识讲解，一文搞定一、防雷接地概述防雷接地分为两个概念一是防雷，防止因雷击而造成损害；二是静电接地，防止静电产生危害。
（1）工厂防雷分为整体结构防雷，就是主厂房防雷，主要基础打接地极、接地带，形成一个接地网，接地电阻小于10欧。
再与主厂房的钢筋或钢构的主体连接。
水泥混凝土屋顶接避雷带或避雷针，墙外地面还得留有接地测试点，钢构应用镀锌扁铁作直接引到屋顶。
（2）供电系统接地分为保护接地和工作点接地，保护接地是带电设备外壳接地。
工作点接地指零线接地，接地网做法与避雷接地方式一样，接地电阻小于4欧。
如达不到要求，则应加接地极，条件不好的，应加电解物及（或）更换土壤。
工作接地和保护接地在配电室独立引出，系统可并为一个。
工作方式，如地线和零线分开，也可合为一引到用电系统（或设备）。
接地系统须重复接地。
也有独立分开的方式，TN-S系统。
零地不能再合为一。
（3）仪器仪表接地系统。
该系统接地电阻小于1欧，不能与防雷接地连接。
（4）防静电接地，如油管等，每隔（弯头）35米就得有一处可靠接地（可系统也可独立），电阻小于30欧。
二、防雷接地装置部分概念（1）雷电接受装置：直接或间接接受雷电的金属杆（接闪器），如避雷针、避雷带（网）、架空地线及避雷器等。
（2）引下线：用于将雷电流从接闪器传导至接地装置的导体。
（3）接地线：电气设备、杆塔的接地端子与接地体或零线连接用的正常情况下不载流的金属导体。
（4）接地体（极）：埋入土中并直接与大地接触的金属导体，称为接地体。
分为垂直接地体和水平接地体。
（5）接地装置：接地线和接地体的总称。
（6）接地网：由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。
（7）接地电阻：接地体或自然接地体的对地电阻的总和，成为接地装置的接地电阻，其数值等于接地装置对地电压与通过接地体流入地中电流的比值。
同时接地电阻也是恒量接地装置水平的标志。
三、防雷接地图纸识图方法（1）首先看说明，然后看图中的标注了的线安装的位置，再看各个柱子或剪力墙位置是否有引下线。
最新二、-建筑防雷接地系统安装与识图教学讲义PPT课件
LOGO
第二节 建筑物防雷工程图识读
重复接地做法之一 （a）重复接地安装图；（b）重复接地节点图 1—重复接地引线 2—重复接地节点 3—接地体 4—夹板 5—M6×20螺栓
LOGO
第二节 建筑物防雷工程图识读
重复接地做法之二 1—总配电箱 2—接线端子板 3—接地线 4—M×40螺栓 5—PE端子 6—N端子
▪ 常用的接地电阻测量仪有ZC—8型、ZC—29型两种。在接地电阻测 试前要先拧开接地线或防雷接地引下线断接卡子的紧固螺栓。
▪ ZC—8型接地电阻测量仪由手摇发电机、电流互感器、滑线变阻器及 检流器等组成。
▪ 三个端钮仪表仅用于流散电阻的测量，四个端钮者既可用于流散电 阻测量，也可用于土壤电阻率的测量。
LOGO
第二节 建筑物防雷工程图识读
阀型避雷器在墙上安装及接线
LOGO
第二节 建筑物防雷工程图识读
引下线在挑檐处做法
接地示意图
LOGO
LOGO
第二节 建筑物防雷工程图识读
避雷针和避雷带等类防直击雷设备平 面布置及其保护范围图；
避雷器等类防雷电波侵入的电气联接 的电路图和系统图；
再一类就是建筑物防雷电气工程图
防雷工程图 有三大类
建筑物防雷设施主要有避雷针和避雷带，表示这些防雷 设施平面布置的图称为建筑物防雷电气工程图。
序号 1 2 3 4
第二节 建筑物防雷工程图识读
金属门、窗与防雷装置连接位置图 （a）单层窗；（b）双层窗
a、b、c、d—金属门窗与防雷装置连接位置
LOGO
第二节 建筑物防雷工程图识读
门窗接地做法
LOGO
第二节 建筑物防雷工程图识读
测量照明线路绝缘电阻接线图
安装识图之防雷接地工程图43页PPT
பைடு நூலகம்
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
安装识图之防雷接地工程图
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
安装识图之防雷接地工程图
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
防雷接地系统(引下线)简图
每隔二层与柱筋圆钢交叉跨焊防雷引下线采用圆钢筋与柱对角钢筋跨焊连接本工程防雷引下线共15处采用12钢筋与14x4或16x2柱筋引上线跨焊连接每隔二层4根柱筋相互交叉跨焊跨焊长度均以钢筋直径双面施焊大于6倍d焊缝饱满无夹渣咬肉
防雷接地系统（等电位）简图
工程名称
毛湾家园二期B地块二标段工程5#房
施工单位
施工单位
江苏时代பைடு நூலகம்设工程有限公司
简图说明:
本工程防雷引下线共15处，采用￠12钢筋与￠14X4或16X2柱筋引上线跨焊连接，每隔二层4根柱筋相互交叉跨焊，跨焊长度均以钢筋直径双面施焊大于6倍D，焊缝饱满，无夹渣咬肉。
验收意见:
监理工程师：
年月日
技术负责人：质检员：
年月日
江苏时代建设工程有限公司
简图说明:
本工程卫生间等电位共8处，采用25X4热镀锌扁钢与卫生间￠14或16梁筋，再与接地网连接的独立引上线跨焊连接，跨焊长度均以钢筋直径双面施焊大于6倍D，焊缝饱满，无夹渣咬肉。
验收意见:
监理工程师：
年月日
技术负责人：质检员：
年月日
防雷接地系统（引下线）简图
工程名称
毛湾家园二期B地块二标段工程5#房
防雷接地系统（等电位）简图
工程名称
毛湾家园二期B地块二标段工程5#房
施工单位
施工单位
江苏时代பைடு நூலகம்设工程有限公司
简图说明:
本工程防雷引下线共15处，采用￠12钢筋与￠14X4或16X2柱筋引上线跨焊连接，每隔二层4根柱筋相互交叉跨焊，跨焊长度均以钢筋直径双面施焊大于6倍D，焊缝饱满，无夹渣咬肉。
验收意见:
监理工程师：
年月日
技术负责人：质检员：
年月日
江苏时代建设工程有限公司
简图说明:
本工程卫生间等电位共8处，采用25X4热镀锌扁钢与卫生间￠14或16梁筋，再与接地网连接的独立引上线跨焊连接，跨焊长度均以钢筋直径双面施焊大于6倍D，焊缝饱满，无夹渣咬肉。
验收意见:
监理工程师：
年月日
技术负责人：质检员：
年月日
防雷接地系统（引下线）简图
工程名称
毛湾家园二期B地块二标段工程5#房
相关主题
