电子线路设计
电子线路设计与仿真
Part Five
电子线路设计实例 与仿真
数字电路设计实例与仿真
实例名称：4位二进制全加器 设 计 过 程 ： 采 用 Ve r i l o g 硬 件 描 述 语 言 进 行 设 计 ， 实 现 4 位 二 进 制 全 加 器的逻辑功能 仿真工具：ModelSim，对设计进行仿真测试，验证设计的正确性
电路仿真算法：基于数学模型的算法，用于模拟电路行为和性能 电路仿真实现：利用计算机软件和硬件资源，实现电路仿真算法的过程 仿真精度：算法的精度和稳定性对电路仿真的准确性和可靠性至关重要 仿真速度：算法的时间复杂度和空间复杂度对电路仿真的效率具有重要影响
信号完整性仿真
信号完整性仿真的概念和意义
电子线路设计与仿真技术的发展将促进跨学科人才的培养和交流，为创新提供更多的 人才支持。
THANKS
汇报人：
问题与解决方案
Part One
单击添加章节标题
Part Two
电子线路设计基础
电子线路的基本概念
电子线路的定 义：由电子元 器件和电路组 成的系统，用 于实现特定的
功能。
电子线路的分 类：模拟电路 和数字电路， 根据信号形式 的不同进行分
类。
电子线路的设 计流程：需求 分析、原理图 设计、布局设 计、仿真测试、
射频电路设计实例与仿真
实例名称：振荡器电路设计 仿真软件：Multisim 设计流程：原理图设计->仿真测试->优化调整 仿真结果：振荡频率为10MHz，波形稳定
Part Six
电子线路设计与仿 真中的问题与解决
方案
常见问题分析
电路设计错误：检查电路图，确保 元件连接正确
电子线路设计课程设计心得
电子线路设计课程设计心得一、课程目标知识目标：1. 让学生掌握电子线路设计的基本原理和方法，理解常见电子元件的功能和特性。
2. 使学生了解电路图的绘制规则，能正确解读并绘制简单的电子电路图。
3. 帮助学生掌握基本的电路分析方法，能够分析简单电路的工作原理和性能。
技能目标：1. 培养学生运用电子元件和仪器设备进行实验操作的能力，提高动手实践能力。
2. 培养学生具备独立设计简单电子线路的能力，能够解决实际问题。
3. 提高学生的团队协作能力，学会与他人共同分析、解决问题。
情感态度价值观目标：1. 培养学生对电子线路设计的兴趣，激发学习热情，形成积极的学习态度。
2. 培养学生具备良好的科学素养，认识到电子技术在实际应用中的重要性。
3. 引导学生树立环保意识，关注电子产品的节能、环保问题，培养社会责任感。
本课程针对初高中年级学生，结合电子线路设计学科特点，注重理论与实践相结合，以培养学生的动手能力、创新能力为目标。
课程设计遵循由浅入深、循序渐进的原则，充分考虑学生的认知水平、学习兴趣和实际需求，确保学生在课程学习过程中取得具体的学习成果。
通过本课程的学习，使学生能够掌握电子线路设计的基本知识和技能，为后续相关课程的学习打下坚实基础。
二、教学内容本章节教学内容主要包括以下几部分：1. 电子元件的认识：介绍常用电子元件如电阻、电容、二极管、三极管等的种类、符号、功能及参数。
2. 电路图的绘制：讲解电路图的绘制规则，使学生能够读懂并绘制简单电路图。
3. 电路分析方法：教授基本的电路分析方法，如等效电路、节点电压法等，帮助学生分析电路性能。
4. 电子线路设计实例：结合教材实例，引导学生学习并实践简单电子线路的设计与搭建。
5. 实验操作与调试：组织学生进行实验操作，学会使用仪器设备，掌握电子线路的搭建、调试方法。
教学内容按照以下进度安排：第一周：电子元件的认识，电路图的绘制；第二周：电路分析方法，电子线路设计实例；第三周：实验操作与调试，总结与反馈。

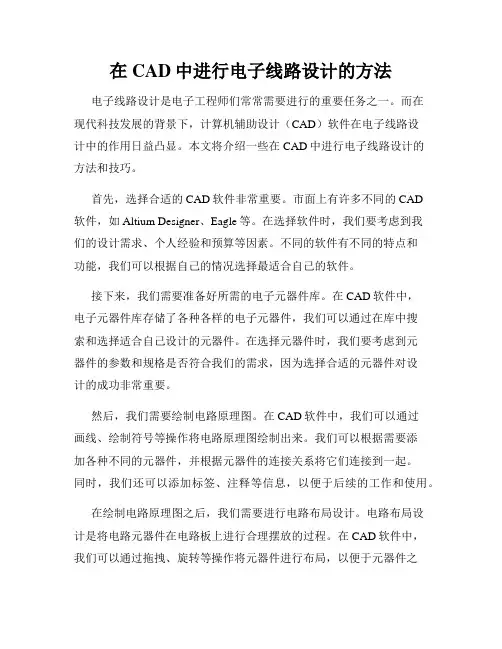

在CAD中进行电子线路设计的方法
在CAD中进行电子线路设计的方法电子线路设计是电子工程师们常常需要进行的重要任务之一。
而在现代科技发展的背景下，计算机辅助设计（CAD）软件在电子线路设计中的作用日益凸显。
本文将介绍一些在CAD中进行电子线路设计的方法和技巧。
首先，选择合适的CAD软件非常重要。
市面上有许多不同的CAD软件，如Altium Designer、Eagle等。
在选择软件时，我们要考虑到我们的设计需求、个人经验和预算等因素。
不同的软件有不同的特点和功能，我们可以根据自己的情况选择最适合自己的软件。
接下来，我们需要准备好所需的电子元器件库。
在CAD软件中，电子元器件库存储了各种各样的电子元器件，我们可以通过在库中搜索和选择适合自己设计的元器件。
在选择元器件时，我们要考虑到元器件的参数和规格是否符合我们的需求，因为选择合适的元器件对设计的成功非常重要。
然后，我们需要绘制电路原理图。
在CAD软件中，我们可以通过画线、绘制符号等操作将电路原理图绘制出来。
我们可以根据需要添加各种不同的元器件，并根据元器件的连接关系将它们连接到一起。
同时，我们还可以添加标签、注释等信息，以便于后续的工作和使用。
在绘制电路原理图之后，我们需要进行电路布局设计。
电路布局设计是将电路元器件在电路板上进行合理摆放的过程。
在CAD软件中，我们可以通过拖拽、旋转等操作将元器件进行布局，以便于元器件之间的连接和实现电路的功能。
在进行电路布局时，我们要注意元器件之间的距离、位置和方向等因素，以避免信号干扰和电磁干扰等问题。
最后，我们需要进行电路连线设计。
在CAD软件中，我们可以通过画线、连接端口等操作将电路元器件进行连线。
在进行电路连线设计时，我们要遵循信号传输的最佳实践，尽量减少信号干扰和电磁干扰。
我们可以利用CAD软件提供的自动连线功能或手动绘制连线来实现电路的连线设计。
在进行电子线路设计的过程中，还有一些需要注意的点。
首先，我们要对CAD软件的快捷键和常用操作进行学习和应用，以提高工作效率。
电子线路设计 实验报告
电子线路设计实验报告一、实验目的本次实验旨在通过设计和搭建电子线路，掌握电子线路搭建与调试的基本技能，加深对电子线路原理的理解，并能熟练运用相关软件进行模拟与仿真。
二、实验原理本实验选取了一个常见的电子线路——放大电路作为设计对象。
放大电路是一种将输入信号放大的电子线路，由一个或多个放大器组成，常用于音频放大、视频信号处理等领域。
设计一个放大电路的基本步骤如下：1. 确定放大电路的参数要求，包括输入信号幅值、放大倍数、最大输出幅值等。
2. 选择合适的放大器型号。
3. 根据放大电路要求，计算电路中的元件数值。
4. 利用软件进行电路模拟与仿真，查看电路的输出情况。
5. 搭建实际电子线路，进行调试。
三、实验过程本次实验以设计一个音频放大电路为例进行说明。
1. 确定放大电路参数要求假设我们的放大电路要求输入信号幅值为0.1V，放大倍数为50，最大输出幅值为5V。
2. 选择放大器型号根据放大电路参数要求，我们选择了一款标称放大倍数为100的放大器。
3. 计算电路中的元件数值根据放大器的输入阻抗和电压放大倍数公式，我们可以计算出电路中的元件数值：- 输入电阻：RI = Vin / Iin = 0.1V / 0.001A = 100Ω- 输出电阻：Ro = 1.8Ω- 输入电容：CI = 10uF- 输出电容：Co = 100uF- 反馈电阻：Rf = (Av + 1) * Ro = (50 + 1) * 1.8Ω= 90Ω4. 电路模拟与仿真利用电子线路设计软件，我们可以对电路进行模拟与仿真。
通过输入目标信号，观察电路的输出情况，优化电路设计。
5. 搭建实际电子线路根据模拟与仿真结果，我们可以在实验室搭建实际的电子线路。
按照之前计算的元件数值，选择相应型号和数值的电阻、电容进行连接。
使用万用表等工具进行电路的调试和测试。
四、实验结果经过实验，我们成功搭建了一个音频放大电路，并在实验中得到了相应的结果。
将不同幅值的音频信号输入到放大电路中，观察输出信号波形。
利用CAD进行电子线路设计的实用技巧
利用CAD进行电子线路设计的实用技巧电子线路设计是现代科技发展中不可或缺的一环，它在各个领域都扮演着重要的角色。
为了更高效地完成电子线路设计的工作，人们不断寻求更好的工具和技巧。
在本文中，我们将重点介绍利用CAD软件进行电子线路设计的实用技巧。
CAD软件是计算机辅助设计软件的缩写，它为电子线路设计师提供了强大的设计和仿真工具。
以下是几个利用CAD进行电子线路设计的实用技巧：1. 建立合理的工程文件结构：在开始设计之前，我们应该先建立一个合理的工程文件结构。
这样可以帮助我们更好地组织和管理设计文件。
可以根据不同的项目或电路板，创建不同的文件夹。
这样一来，我们可以快速找到所需的设计文件，提高工作效率。
2. 绘制原理图：原理图是电子线路设计的基础，利用CAD软件可以快速绘制出清晰的原理图。
在绘制原理图时，注意使用合适的符号和标注，以便于他人理解和修改。
此外，可以使用CAD软件提供的库文件，快速插入常用的元件和器件，提高绘图速度。
3. 使用网络标签和排线工具：CAD软件中的网络标签和排线工具可以帮助我们自动连接电路中的元件。
通过合理使用这些工具，可以避免手动连接导致的错误，并提高电路设计的准确性和效率。
此外，排线工具还可以根据电路布局自动调整线路的走向和长度，使得电路板布线更加工整。
4. 进行电路仿真：CAD软件通常提供了电路仿真的功能，可以帮助我们验证电路的设计和性能。
通过进行仿真分析，我们可以更好地了解电路的工作状态和性能特点，并及时进行修改和优化。
在进行仿真时，注意选择合适的仿真模型和参数，并进行准确的输入和设置，以获得正确的仿真结果。
5. 进行布板设计：布板设计是电子线路设计的最后一步，也是最关键的一步。
CAD软件为我们提供了强大的布板设计工具，可以帮助我们实现电路板的布局和布线。
在进行布板设计时，应该注意保持电路信号的完整性和最短路径原则，以减少电路板上的干扰和延迟。
此外，根据布板设计的要求，合理选择元件的安装位置和走线规则。
现代电子线路课程设计
现代电子线路课程设计概述现代电子线路设计是电子工程专业中的重要课程之一，其在培养学生的电子设计和应用能力方面具有极大的重要性。
本文将以现代电子线路课程设计为切入点，探讨该课程的教学目标、内容、方法和评价方式。
教学目标现代电子线路课程设计的教学目标为：1.培养学生设计和实现电子线路的能力；2.使学生掌握模拟电路和数字电路的设计方法和基本原理；3.培养学生对电路设计的创新意识和解决问题的能力；4.增强学生的实验能力和科研素养；5.提高学生的团队合作和沟通能力。
教学内容现代电子线路课程设计的教学内容包括：1.模拟电路和数字电路的基础知识；2.电子元器件的参数和特性；3.电路的基本组成和运行原理；4.电路分析和设计方法；5.电路实验与调试技巧。
教学方法现代电子线路课程设计的教学方法应根据教学目标和内容灵活选择。
常用的教学方法包括：1.理论讲授：传授电子线路设计的基础知识和实践应用；2.讲解案例：介绍相关电路的实际应用案例，培养学生动手实践和解决问题的能力；3.实验探究：设计和实现电路，并从实验中获取直观的数据和结果，检验理论的正确性；4.交互授课：以工程实际问题为出发点，引导学生围绕尖端技术和前沿领域进行讨论和探究。
评价方式现代电子线路课程设计的评价方式应以培养学生的能力和素质为出发点。
常用的评价方式包括：1.项目作业：通过设计和实现一个小型电子线路项目，检验学生的设计能力、实践能力和解决问题的能力；2.答辩评测：学生在小组个人或小组中进行电子线路设计的答辩，并结合展示和说明进行同行评测和专家评测；3.实验考核：对学生进行电路实验和调试考核，检验其实验能力和技术操作水平；4.课堂表现：评价学生在课堂中展示的团队合作能力、沟通交流能力、思维逻辑能力和学业表现。
结语现代电子线路课程设计是电子工程专业中的重要课程之一，其对培养学生的电子设计和应用能力具有重要作用。
本文从教学目标、内容、方法和评价方式等方面详细探讨了现代电子线路课程设计，希望对相关教师和学生提供帮助，进一步推动电子工程专业的教学改革和发展。
电子线路课程设计ad
电子线路课程设计ad一、教学目标本节课的教学目标是使学生掌握电子线路的基本原理和实验技能，培养学生分析和解决电子电路问题的能力。
具体目标如下：1.知识目标：学生能够理解电子元件的工作原理，掌握基本电路的分析和设计方法，了解电子电路在实际应用中的作用。
2.技能目标：学生能够使用电子仪器和工具进行电路的搭建和测试，具备电子线路实验的基本技能，能够独立完成简单的电子电路设计和制作。
3.情感态度价值观目标：培养学生对电子技术的兴趣和好奇心，使学生认识到电子技术在现代社会中的重要性，培养学生的创新意识和团队合作精神。
二、教学内容本节课的教学内容主要包括电子元件的学习、基本电路的分析方法和电子电路实验。
具体内容包括：1.电子元件的学习：介绍电阻、电容、电感等基本电子元件的性质和应用，讲解它们在电路中的作用。
2.基本电路的分析方法：讲解欧姆定律、基尔霍夫定律等基本电路定律，介绍电压、电流、功率等基本电路参数的计算方法。
3.电子电路实验：进行简单的电子电路搭建和测试，让学生亲手操作，加深对电子电路的理解和掌握。
三、教学方法本节课采用多种教学方法相结合的方式，以激发学生的学习兴趣和主动性。
具体方法包括：1.讲授法：讲解电子元件的性质和应用，基本电路定律和参数计算方法。
2.讨论法：学生进行小组讨论，分享对电子电路的理解和实验经验。
3.案例分析法：分析实际应用中的电子电路案例，让学生了解电子电路在实际中的作用。
4.实验法：进行电子电路实验，培养学生的实验技能和动手能力。
四、教学资源本节课的教学资源包括教材、参考书、多媒体资料和实验设备。
具体资源如下：1.教材：选用权威出版的电子线路教材，为学生提供系统、科学的学习材料。
2.参考书：提供相关的电子线路参考书籍，丰富学生的学习资源。
3.多媒体资料：制作精美的PPT和教学视频，直观地展示电子电路的原理和实验过程。
4.实验设备：准备充足的实验设备，保证每个学生都能亲手操作，提高实验效果。
CAD电子线路设计详解
CAD电子线路设计详解CAD（Computer-Aided Design，计算机辅助设计）是一种常见的设计工具，它在电子线路设计领域发挥着重要的作用。
本文将详细介绍CAD电子线路设计的相关技巧和步骤，帮助读者更好地运用CAD软件进行线路设计。
首先，我们需要选择合适的CAD软件来进行电子线路设计。
市面上有许多优秀的CAD软件，如Altium Designer、Eagle、KiCad等。
根据自己的需求和经验，选择适合自己的软件进行设计。
接下来，我们需要收集电子线路设计所需的材料和信息。
这包括电路图、原理图、元器件清单等。
在进行设计之前，确保收集到的材料和信息准确无误，以避免出现设计错误。
在CAD软件中创建一个新项目并命名，开始进行线路设计。
我们首先需要绘制电路图，用于表示电路中不同元器件之间的连接关系。
在CAD软件中，选择合适的工具（如线条工具、元器件工具等）进行绘制。
将每个元器件添加到电路图中，并使用合适的线条将它们连接在一起。
记得使用标准化的符号和图形来表示各种元器件，以保证设计的准确性。
完成电路图之后，我们需要进行元器件布局的设计。
布局设计是将电路中各个元器件放置在电路板上的过程。
在CAD软件中，使用合适的工具将元器件放置在电路板上，并确保它们之间的连接正确无误。
需要注意的是，合理的元器件布局能够提高电路的性能和可靠性。
在进行布局设计时，我们可以根据特定的要求和设计准则来选择合适的布局方式。
完成元器件布局之后，我们需要进行连线布线的设计。
连线布线是将电路中各个元器件之间的连接线路进行设计的过程。
在CAD软件中，使用合适的工具将连线进行绘制，并确保其符合设计要求，如信号完整性、电磁兼容性等。
需要注意的是，优化的连线布线能够提高电路的性能和可靠性。
在进行连线布线时，我们可以根据特定的要求和设计准则来选择合适的布线方式。
完成连线布线之后，我们需要进行电路模拟和验证。
在CAD软件中，使用模拟工具进行电路模拟，以确保电路的功能和性能达到设计要求。
电子电路设计方法PPT教学课件
集成电路的选择
• 集成电路的种类繁多，选用方法一般是“先粗后 细”，即先根据主体方案考虑应选用什么功能的 集成电路，再进一步考虑它的具体性能，然后再 根据价格等因素选用什么型号。选择的集成电路 不仅要在功能和特性上实现设计方案，而且要满 足功耗、电压、温度、价格等多方面的要求。
阻容元件的选择
• 电阻和电容种类很多，正确选择电阻和电容是很 重要的，不同的电路对电阻和电容性能要求也不 同，有些电路对电容漏电要求很严格，还有些电 路对电阻和电容的精度要求很严，设计时要根据 电路的要求选择性能和参数合适的阻容元件，并 要注意功耗、容量、频率、耐压范围是否满足要 求。
分立元器件的选择
• 分立元器件包括二极管、三极管、场效应管和晶 闸管等，选择器件的种类不同，注意事项也不同。 例如三极管，在选用时应考虑是NPN管还是PNP 管，是大功率管还是小功率管，是高频管还是低 频管，并注意管子的电流放大倍数、击穿电压、 特征频率、静态功耗等是否满足电路设计的要求。
元器件的参数计算
• ⑵ 尽量把总电路图画在同一张图上，如果 电路比较复杂，一张图画不下，应把主电 路画在同一张图上，而把一些比较独立或 次要的部分(例如直流稳压电源)画在另一张 或者几张图上，并用适当的方式说明各图 之间的信号联系。
• ⑶ 电路图中所有的连线都要表示清楚，各元器件 之间的绝大多数连线应在图上直接画出。连线通 常画成水平线或竖线，一般不画斜线。互相连通 的交叉线，应在交叉处用圆点标出。连线要尽量 短。电源一般只标出电源电压的数值(例如+5V， +15V，-15V)。电路图的安排要紧凑、协调，疏 密恰当，避免出现有的地方画得很密，有的地方 却空出一大块。总之，要清晰明了，容易看懂， 美观协调。
电子电路的安装
cad电子线路设计课程设计
cad电子线路设计课程设计一、课程目标知识目标：1. 让学生掌握CAD电子线路设计的基础知识，包括电路元件的符号、连线规则和电路图的绘制方法。
2. 使学生了解电子线路的基本原理，如电路的串并联、信号的传输与放大等。
3. 引导学生掌握电子线路设计中常用的工具和软件操作，如CAD软件的使用。
技能目标：1. 培养学生运用CAD软件进行电子线路设计的能力，能独立完成简单的电路图绘制。
2. 培养学生分析电路原理和解决实际问题的能力，能够根据需求对电子线路进行优化和改进。
3. 提高学生的团队协作和沟通能力，能在小组合作中发挥个人优势，共同完成设计任务。
情感态度价值观目标：1. 激发学生对电子线路设计的兴趣，培养其创新精神和实践能力。
2. 培养学生严谨、细致的学习态度，使其在设计过程中遵循规范，养成良好的职业素养。
3. 增强学生的环保意识，使其在设计过程中考虑电子线路的节能和环保要求。
本课程针对初中年级学生，结合学科特点，注重理论与实践相结合，旨在提高学生的动手能力和创新能力。
课程要求学生在掌握基础知识的基础上，通过实践操作，将所学知识应用于实际设计，培养解决实际问题的能力。
通过小组合作，培养学生团队协作和沟通能力，提高其综合素质。
课程目标的设定既符合学生特点，又满足教学要求，为后续的教学设计和评估提供明确的方向。
二、教学内容1. CAD电子线路设计基础知识- 电路元件符号与连线规则- 电路图绘制方法- 电子线路基本原理（串并联、信号的传输与放大）2. CAD软件操作与应用- CAD软件的安装与界面认识- 基本绘图工具的使用- 电子线路图的绘制与修改3. 电子线路设计实践- 简单电路图绘制与分析- 小组合作完成设计任务- 电路优化与改进教学内容依据课程目标，结合教材相关章节进行选择和组织。
在教学过程中，注重科学性和系统性，使学生能够循序渐进地掌握电子线路设计的相关知识。
教学大纲安排如下：第一周：CAD电子线路设计基础知识学习，包括电路元件符号、连线规则和基本原理。
电子线路设计课程标准
巴音郭楞职业技术电子信息工程学院《电子线路设计课程标准》教研室电子教研室合作单位主笔人程萍审核时间《电子线路设计与制作》课程标准第一部分前言一、课程性质与背景《电子线路设计》课程是电子专业学生的专业课程。
本课程主要通过典型模块电路让学生掌握基本模块电路包括模拟电子线路基本电路模块、数字电路基本电路模块，通过本课程的学习让学生掌握基本电路，本在掌握的基础上能够设计简单电路，相关的工程技术等工作打下一定基础。
通过本课程的学习，可以使学生具备高素质劳动者和高级专门人才所必需的电工技术知识和基本技能，使学生理解科学的思维方法，培养学生严谨的工作、学习作风，为学生学习职业技能、提高全面素质、增强适应职业变化的能力打下良好的基础。
二、课程的基本理念根据职业能力要求，就业市场需求对技术、技能型人才的培养需要采用行为引导式模式。
技术知识的实践性决定了职业教育课程必须以实践为中心。
行为引导式职业教育课程从“实践性”的角度，把实践性深深地渗透到了职业教育课程体系中。
行为引导式模式的目标是形成劳动者完成职业任务所需的技术实践能力，它的目标是“会做”，这一目标决定了：（1）以工作任务划分为课程门类划分的主要依据，以便让学生在学习课程的过程中同时获得工作结构；（2）以实践过程和实践知识的掌握为课程结构展开的起点，让学习者在一定程度的实践的基础上建构所需的理论知识；（3）在课程内容上，行为引导式模式强调多数学习时间应放在实践知识的学习上，而不是理论知识的掌握上。
因为实践过程顺利进行所需要的知识首先是实践知识；当然也需要一定量的用于理解实践过程的理论知识，但理论知识在这一模式中并不具有核心意义，并且理论知识对实践过程的作用必须通过实践知识这一中介来发生。
在这一模式中，理论知识是服务于、依附于实践过程的，而不是实践过程服务于理论；（4）以实践任务为中心，而不是以学科本身的逻辑为中心来组织课程内容。
即使是理论知识，也要围绕实践过程的需要来选择、组织和学习，没有必要系统地学习某门学科的理论知识；（5）以实践过程，而不是书本学习为学生学习的主要形式，实践能力只有在实践过程中才能获得；（6）主要通过工作样本来评价学生的学习结果。
电子线路综合设计课程设计
电子线路综合设计课程设计背景介绍电子线路综合设计是一门综合电子学、信号处理、自动控制等学科的课程，它着重培养学生的电子技术设计能力，使学生掌握设计电子线路的全过程。
本课程设计旨在通过案例学习，让学生了解电子线路实际应用中的问题，锻炼学生独立思考和解决问题的能力，提高学生的实际应用能力。
课程设计目标在本课程设计中，我们的目标是让学生运用所学知识，对一个实际应用场景进行深入分析，并针对该场景需要设计出一套完整的电子线路系统，最后进行测试和优化，达到以下目标：1.学生能够了解电路实际使用中的一些问题，并对这些问题进行深入思考和分析；2.学生能够运用所学知识设计出一套完整的电子线路系统，并能够对该系统进行测试和优化；3.学生能够独立思考和解决问题的能力得到锻炼；4.学生的实际应用能力得到提高。
课程设计简述1.选题。
选题过程中需要注意实际应用性和难度适中，建议选取一些小型控制系统或者通信系统作为选题。
2.立项。
确定选题后，需要和指导老师商议整个课程设计的计划和时间安排。
同时确定设计的终极目标。
3.系统分析。
在确定终极目标后，需要对应用场景进行细致的分析和收集相关文献、标准等资料。
4.功能设计。
根据终极目标，对系统的功能进行详细设计，包括系统中各个模块的功能，封装形式，通信协议等。
5.电路设计。
根据功能设计，逐步完成硬件电路的设计，包括模块选型、电路原理图设计、PCB设计等。
6.软件设计。
根据功能设计，完成软件的设计，包括嵌入式系统的软件设计、上位机软件的设计等。
7.整合测试。
公共模块测试完成后可以进行系统的整合测试。
在整合测试过程中，需要对整个系统进行测试，确保系统的功能完备，稳定可靠。
8.优化完善。
测试完毕后，有时会出现一些问题，需要进行优化完善。
课程设计要点1.选题要合理，能够反映实际应用；2.需要注重实际应用中的问题，并对这些问题进行深入分析；3.选题难度要适中，不能过于简单，但也不能过于困难；4.选题范围要适当，不能过于狭窄，也不能过于宽泛；5.课程设计过程中需要严格执行时间计划；6.学生需要注重文献资料的收集和分析；7.需要注重硬件电路和软件系统的整合测试；8.学生需要注重实践操作过程中的安全问题。
电子线路的分析与设计
电源：提供 电路所需的 能量
负载：消耗 电路的能量
连接器：连 接电源和负 载的部件
控制元件： 控制电路的 工作状态
保护元件： 保护电路免 受损害
信号处理元 件：处理和 传输信号
直流分析法：用于分析电子线路的静态 工作点
噪声分析法：用于分析电子线路的噪声 性能
交流分析法：用于分析电子线路的动态 性能
解决方案：简化设计，采用模块化设计方法
问题：线路功耗过大，不符合节能要求 解决 方案：优化电路设计，降低功耗
解决方案：优化电路设计，降低功耗
问题：线路性能不稳定，容易受到干扰 解 决方案：采用屏蔽技术，提高抗干扰能力
解决方案：采用屏蔽技术，提高抗干扰能力
问题：线路安全性不足，存在安全隐患 解决 方案：加强安全设计，采用安全器件和保护电 路
应用领域：电子、 通信、自动化等
电路仿真软件：用于模 拟电子线路的行为和性
能
功能：电路设计、仿真、 分析、优化等
常用电路仿真软件： Multisim、
Proteus、PSpice 等
特点：界面友好、操 作简单、功能强大、 支持多种电路元件和
模型
Altium Designer： 功能强大，适合 复杂电路设计
稳定性分析法：用于分析电子线路的稳 定性能
频率响应分析法：用于分析电子线路的 频率特性
功率分析法：用于分析电子线路的功率 特性
识别电路图的符号和标识
理解电路图的功能和工作原理
添加标题
添加标题
添加标题
添加标题
分析电路图的连接关系和信号流向
掌握电路图的设计方法和技巧
识别元器件的类型和功能 检测元器件的外观和性能 使用万用表检测元器件的电阻、电压和电流 使用示波器检测元器件的信号波形和频率
CAD电子线路设计的基本流程
CAD电子线路设计的基本流程CAD（Computer-Aided Design）电子线路设计是一种利用计算机辅助设计技术来设计电子线路的方法。
它可以提高设计效率，减少错误，同时为电子工程师提供了更多的创意空间。
本文将介绍CAD电子线路设计的基本流程，帮助读者快速上手并提高设计能力。
1. 确定设计需求：在进行CAD电子线路设计之前，首先需要明确设计的需求。
这包括确定电路的功能、性能指标、输入输出要求、电源需求等。
准确理解设计要求对于设计的成功至关重要。
2. 组织电路的功能模块：在进行CAD电子线路设计之前，将电路分解为不同的功能模块是必要的。
每个模块负责实现一个特定的功能，通过这种方式可以简化设计过程并提高可重用性。
可以使用CAD软件中提供的模块化设计工具来实现这一步骤。
3. 选择元器件：选择合适的元器件是电子线路设计的重要一步。
根据设计需求和功能模块的要求，选择符合规格和性能要求的元器件。
使用CAD软件的元器件库，可以快速搜索并选择所需元器件，并将其添加到设计中。
4. 连接电路：一旦选择了合适的元器件，下一步是将它们连接起来。
在CAD软件中，可以使用线段、导线、连接器等工具来进行电路的连接。
确保连接正确、简洁，并避免产生干扰，这对于电路的正常运行至关重要。
5. 进行仿真分析：完成电路连接后，可以使用CAD软件提供的仿真工具来验证电路的功能和性能。
通过输入一系列的输入信号，仿真工具可以模拟电路的行为，在不同条件下分析其性能。
通过仿真可以检测电路的潜在问题并进行优化。
6. 调整和优化设计：基于仿真结果，可以对设计进行调整和优化。
这可能涉及更换元器件、调整连接、优化电源和地线设计等。
通过反复迭代这一步骤，可以进一步提高电路的性能。
7. 布局和布线：一旦设计得到验证和优化，接下来是进行电路的布局和布线。
在CAD软件中，您可以轻松设置器件的位置和方向，并使用自动布线工具进行电路的布线。
布局和布线时要注意信号完整性、功耗和散热等因素。
电子线路设计与制版技术
电子线路设计与制版技术电子线路设计与制版技术是现代电子工程领域中非常重要的一项技术。
它涉及到了电子元器件选择、电路布局、信号传输、电路板制作等方面，对于电子产品的开发与应用具有关键性的作用。
在电子线路设计的过程中，首先需要根据具体的需求确定电路的功能和性能指标。
然后根据这些指标选择合适的电子元器件，如电阻、电容、电感、集成电路等。
接下来，通过使用电子设计自动化软件（例如Altium Designer、Cadence等）绘制电路原理图，进行电路的连接与布局。
在电路板制版技术中，首先需要将电路原理图转换成PCB （Printed Circuit Board）文件。
然后，通过使用PCB设计软件对电路板进行绘制，包括元器件的布局、连线、孔位的确定。
在设计过程中，需要考虑电源与地的分布、信号传输的路径优化、布线的最短路径等因素。
设计完成后，可以通过PCB布局和线路自动布线功能，对电路进行自动优化。
接下来，根据PCB文件制作出电路板。
首先需要通过光敏感材料制作出底片，然后通过紫外线曝光将电路图案转移到覆铜层板上。
曝光结束后，通过化学腐蚀或电镀的方式去除不需要的铜层，从而形成电路图案。
之后，通过钻孔、沉铜、喷锡等工艺，完成元器件的安装。
最后，需要进行电路的测试和调试。
可以使用专门的测试设备（如示波器、万用表等）对电路的各个功能进行验证和校准，确保电路的正常工作。
如果出现问题，需要进行调试和修复，直到电路达到预期的性能指标为止。
电子线路设计与制版技术的发展不仅提高了电子产品的集成度和性能，也提高了电子工程师的工作效率。
随着科技的进步，电子线路设计与制版技术将继续发展和完善，促进电子产品的创新和应用。
电子线路设计与制版技术的发展是现代电子工程领域中的关键驱动力之一。
随着技术的不断进步，电子产品的功能不断增加，性能要求也越来越高。
因此，电子线路设计与制版技术的发展也在不断地推动着电子产品的创新与应用。
在电子线路设计过程中，电子工程师们需要根据设计需求选择合适的电子元器件。
电子线路课程设计pdf
电子线路课程设计 pdf一、课程目标知识目标：1. 让学生掌握电子线路的基本概念，包括电流、电压、电阻等；2. 帮助学生理解并运用欧姆定律、基尔霍夫定律等基本电路定律；3. 使学生能够识别并分析常见电子元件的功能和用途；4. 引导学生掌握电路图的绘制及电路仿真软件的使用。
技能目标：1. 培养学生运用所学知识设计简单电子线路的能力；2. 提高学生动手搭建和调试电子线路的技能；3. 培养学生利用电路仿真软件进行实验分析和问题解决的能力。
情感态度价值观目标：1. 激发学生对电子科学的兴趣，培养其探索精神和创新意识；2. 引导学生关注电子技术在实际应用中的价值，提高社会责任感；3. 培养学生团队合作意识，学会倾听、交流、分享与合作。
课程性质分析：本课程为电子线路设计课程，旨在帮助学生将理论知识与实际应用相结合，提高学生的实践能力和创新能力。
学生特点分析：学生为初中生，对电子科学有一定的基础知识，好奇心强，动手能力逐步提高，但可能缺乏系统性的实践经验和问题解决能力。
教学要求：1. 紧密联系课本内容，注重理论与实践相结合；2. 设计具有趣味性和挑战性的实践任务，激发学生学习兴趣；3. 注重学生个体差异，实施差异化教学，提高教学效果。
二、教学内容1. 基本概念：电流、电压、电阻、电功率等；教材章节：第一章 电子线路基本概念。
2. 基本电路定律：欧姆定律、基尔霍夫定律；教材章节：第二章 电路定律与定理。
3. 电子元件：电阻、电容、电感、二极管、晶体管等；教材章节：第三章 电子元件及其特性。
4. 电路图的绘制与识别；教材章节：第四章 电路图的绘制与识别。
5. 电路仿真软件的使用；教材章节：第五章 电路仿真与设计。
6. 简单电子线路的设计与搭建；教材章节：第六章 简单电子线路的设计与应用。
7. 动手实践：搭建并测试串联、并联电路，设计简单的传感器应用电路等；教材章节：第七章 动手实践与实验。
教学进度安排：1. 第1周：电子线路基本概念；2. 第2周：电路定律与定理；3. 第3周：电子元件及其特性；4. 第4周：电路图的绘制与识别；5. 第5周：电路仿真软件的使用；6. 第6-7周：简单电子线路的设计与搭建；7. 第8周：动手实践与实验。
电子线路设计的基本原则是什么
电子线路设计的基本原则是什么在当今科技飞速发展的时代，电子线路设计扮演着至关重要的角色。
从日常使用的智能手机、电脑，到工业生产中的自动化设备、医疗仪器等，无一不依赖于精心设计的电子线路。
那么，电子线路设计的基本原则究竟是什么呢？首先，安全性是电子线路设计中绝对不能忽视的首要原则。
这意味着在设计过程中，必须充分考虑到各种可能的危险因素，如过高的电压、过大的电流、过热等，以防止电路故障引发火灾、电击等危险情况。
为了确保安全性，设计师需要对电路中的元器件进行合理选型，确保其能够承受预期的工作条件。
例如，在选择电阻时，要根据其功率承受能力来确定，以避免电阻因过热而损坏甚至引发火灾。
同时，在设计电源部分时，要采用适当的过压保护和过流保护措施，以防止外部电源波动对电路造成损害。
稳定性是电子线路设计的另一个关键原则。
一个稳定的电子线路能够在各种环境条件下可靠地工作，不会出现频繁的故障或性能波动。
为了实现稳定性，设计师需要考虑到元器件的参数漂移、温度变化、电源噪声等因素的影响。
在电路布局方面，要注意合理分配地线和电源线，减少电磁干扰和信号反射。
此外，通过使用适当的反馈电路和补偿网络，可以有效地提高电路的稳定性和抗干扰能力。
性能优化也是电子线路设计中的重要原则之一。
这包括提高电路的工作速度、降低功耗、提高信号精度等方面。
在数字电路设计中，可以通过优化逻辑结构、采用流水线技术等方法来提高工作速度。
而在模拟电路设计中，则需要精心选择元器件的参数和电路拓扑结构，以实现高精度的信号放大和处理。
同时，为了降低功耗，可以采用低功耗的元器件和节能的工作模式，这在便携式电子设备中尤为重要。
可维护性也是不能忽略的原则。
一个设计良好的电子线路应该便于后期的维护和故障排查。
在设计时，应采用标准化的元器件和接口，便于更换和维修。
同时，要为电路预留足够的测试点和调试接口，以便在出现故障时能够快速定位和解决问题。
此外，编写详细的设计文档和维护手册，记录电路的工作原理、元器件参数、调试方法等信息，对于后续的维护工作也具有极大的帮助。
电子行业电子线路CAD设计
电子行业电子线路CAD设计1. 介绍电子行业是现代社会中一个多元化且不断发展的行业。
在电子产品的制造过程中，电子线路CAD（计算机辅助设计）起着至关重要的作用。
本文将介绍电子行业中电子线路CAD设计的基本概念、流程以及其在电子产品设计中的重要性。
2. 基本概念2.1 电子线路CAD的定义电子线路CAD是指通过计算机软件辅助设计电子线路的过程。
它利用CAD软件将电子线路图纸进行绘制、分析、仿真和优化等操作，从而提高电子产品的设计质量和生产效率。
2.2 电子线路CAD设计工具常用的电子线路CAD设计工具包括Altium Designer、OrCAD、Eagle等。
这些软件提供丰富的元器件库、可视化的线路设计界面以及强大的仿真和分析功能，满足了不同级别的电子产品设计需求。
3. 设计流程电子线路CAD设计的流程通常包括以下几个主要步骤：3.1 确定设计需求首先要明确电子产品的功能和性能需求，包括输入输出接口、功耗要求、尺寸限制等。
3.2 选取元器件根据设计需求，从元器件库中选取适合的元器件，包括芯片、电容、电阻、电感等。
选取的元器件应满足电路设计的要求，并且具备良好的性能和可靠性。
3.3 绘制电路图利用CAD软件绘制电路图，包括电源电路、信号处理电路、功放电路等。
在绘制电路图的过程中，需要合理布局元器件，确保信号传输的准确性和可靠性。
3.4 电路仿真与优化通过CAD软件提供的仿真工具，对绘制的电路图进行仿真分析。
主要包括信号传输、功耗、噪声干扰等方面的仿真。
在仿真过程中，可对电路进行调试，优化其性能。
3.5 PCB设计在完成电路图设计后，需要进行PCB（Printed Circuit Board）设计。
PCB是电子线路CAD设计的重要环节，通过在PCB上布局元器件、绘制线路走向，并设计合适的电路板尺寸和阻抗控制等。
PCB的设计直接影响到电子产品的可靠性和性能。
3.6 原理图与PCB布局一致性验证在完成PCB设计后，需要对原理图与PCB布局的一致性进行验证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子线路设计（实践）题选（模电、数电部分）电工电子实验教学中心徐伟编2008．08电子线路设计（实践）1、设计一高线性度的锯齿波发生器要求：（1）利用555定时器和结型场效应管构成的恒流源设计一高线性度的锯齿波发生器；参考电路如图所示；（2）在EWB中对该电路进行仿真；（3）焊接电路并进行调试；调试过程中思考：a、电路中两个三极管的作用是什么？其工作状态是怎么样的？b、R3阻值的大小会对锯齿波的线性度产生什么影响？c、输出锯齿波的幅值范围多大？d、调节电路中的可调电阻对波形有什么影响？e、LM324的作用是什么？（4）参考电路图中采用的是结型场效应管设计的，若采用N沟道增强型VMOS管和555定时器来设计一高线性度的锯齿波发生器，该如何设计？LM324图2 高线性度锯齿波发生器的设计2、语音放大电路的设计通常语音信号非常微弱，需要经过放大、滤波、功率放大后驱动扬声器。
要求：（1） 采用集成运算放大器LM324和集成功放LM386N-4设计一个语音放大电路；假设语音信号的为一正弦波信号，峰峰值为5mV ，频率范围为100Hz~1KHz ，电路总体原理图如下所示；具体设计方案可以参照以下电路：图4 语音放大电路（2） 仔细分析以上电路，弄清电路构成，指出前置放大器的增益为多少dB?通带滤波器的增益为多少dB?（3） 参照以上电路，焊接电路并进行调试。
a 、 将输入信号的峰峰值固定在5mV ，分别在频率为100Hz 和1KHz的条件下测试前置放大的输出和通带滤波器的输出电压值，计算其增益，将计算结果同上面分析的理论值进行比较。
b、能过改变10K殴的可调电阻，得到不同的输出，在波形不失真的条件下，测试集成功放LM386在如图接法时的增益；c、将与LM386的工作电源引脚即６引脚相连的10uF电容断开，观察对波形的影响，其作用是什么？d、扬声器前面1000uF电容的作用是什么？注意：１片LM324芯片有含有四个运放；集成功放采用LM386N-4；3、可编程放大器的设计采用计数器、模拟开关CD4066设计一增益可调的放大电路。
其设计原理为：根据以上原理，参考电路图5。
图5中可以通过按键K来实现电路放大倍数的调节。
要求：（1）根据以上原理，参考以下电路，设计一个增益可调的放大器；（2）焊接电路前思考：a、原理图中的输入隔离级、增益可控放大器、输出隔离级、输出放大器分别对应于电路中的哪些运放？b、图中74LS279的作用是什么？c、整个电路中，放大倍数的可调范围多大？d、RW和R5的作用是什么？发光二极管的作用是什么？74LS20的作用是什么？（3）焊接电路并进行调试；注意：（1）TL084的引脚和LM324完全相同，本题中也可以采用LM324作为运放；（2）74LS279的引脚和功能真值表如下：（3）CD4066的内部结构和原理如下图所示：I4 I3 I2 I1S4S3S2S1O4O3O2O1D BC A1391011842135612CD40669101112131487654321SSVV DDS1S4S3S2DCBA图5 可编程放大器的设计4、数字频率计的设计；利用555时基电路和加减计数器/译码/锁存/驱动集成芯片CD40110设计一四位的数显式频率计。
参考电路如图所示，555时基电路组成基准脉冲发生电路，它产生1Hz的方波信号，经与非门1反相后，作为控制信号加在IC2的输入端CP0上，产生时序控制信号，从而实现1秒钟内的计数，计数得到的值即是频率值。
详细原理参照《电子技术实验与设计教程》（电子工业出版社）。
图6 数显式频率计电路要求：（1）根据以上电路原理，设计一数显式频率计；（2）焊接电路前思考：a、可调电阻RW1的阻值对测量精度有什么影响？b、发光二极管LED1的作用是什么？VD1、VD2的作用是什么？c、怎么改变所测的频率值范围？注意：（1）对于CMOS芯片不用的引脚不易作悬空处理；（2）电路中所用的数码管为共阴数码管；5、综合性抢答器的设计；参考以下电路，仔细分析各单元电路后，制作一个功能完善的抢答器。
要求：（1）设计一个可同时供8人比赛的抢答器，主持人按下某开关，开时抢答；（2）开始抢答时，要求发出一声报警声；（3）要求规定抢答时间，开始抢答后，倒计时计数，如从30秒开始倒计时。
（4）参赛选手在规定的时间内抢答有效，定时器停止工作，并且能显示该选手的编号和剩下的时间，保持到主持人将系统清零为止。
此时，发出一声报警声；（5）若定时时间到，无人抢答，本次抢答无效，系统发出一声报警声并禁上选手抢答，显示时间为00。
（6）主持人次将系统清零后方可进行第二轮的抢答；注意：该电路由以下几个单元电路构成：（1）抢答显示部分：主要由优先译码器74LS148、触发器74LS279、显示译码器74LS28及共阴极的数码管来实现。
7448能直接驱动共阴极的数码管。
74LS148的功能真值表如下：图7.1抢答显示部分（2）定时显示部分：主要由555定时器来产生倒计时脉冲，脉冲通过门电路进行相应的逻辑控制后加在计数器74LS192上。
计时情况通过显示译码器74LS48译码驱动数码管进行显示。
可通过按键来设???????置抢答时间。
图7.2定时显示电路（3）提示音部分：三种情况下都需要系统发出短暂的一声作为提示音，即：主持人发令开始抢答的时候、有参赛者抢答的时候以及抢答时间到计时到0的时候。
因此考虑将三种情况下的信号加在集成单稳态触发器74LS121上，产生脉冲加在555定时器复位端，从而使多谐振荡器工作，驱动10K???????????扬声器，发出提示音。
图7.3 发音电路R268K R115K6、数字电压表的设计；要求：参考以下电路图8，采用双积分式A/D 转换器ICL7107设计一数字电压表，量程为-1.999~+1.999。
弄清电路连接情况后进行焊接调试。
图8 数字电压表电路 注意：（1）芯片第一脚是供电，正确电压是DC5V 。
第 36脚是基准电压，实现量程为12345678910111213141516171819202122232425262728293031323334353637383940+5V-5VC1C2R1C1=0.22uF C2=0.047uF R1=47IN+C3IN-C41VR2R3R4C5R5C3=103C4=104 C5=100PR2=1M RWF=1R3=15R4=1K R5=100TL431??:C1,C2,C4?????????R6R6=1K????-1.999~+1.999的测量时，其电压值应该设为1V，第26 引脚是负电源引脚，正确电压数值是负的，在－3V 至－5V 都认为正常，但是不能是正电压，也不能是零电压。
芯片第31 引脚是信号输入引脚，输入测量电压。
在一开始，可以把它接地，造成“0”信号输入，以方便测试。
（2）芯片27,28,29 引脚的元件数值，这三个元件属于芯片工作的积分网络，C1,C2,C4均要采用聚丙烯电容不能使用磁片电容。
芯片的33和34脚接的104电容也不能使用磁片电容。
所用的电阻也最好采用精度较高的金属膜电阻。
（3）注意接地引脚：芯片的电源地是21 脚，模拟地是32 脚，信号地是30 脚，基准地是35 脚，通常使用情况下，这4 个引脚都接地，在一些有特殊要求的应用中（例如测量电阻或者比例测量），30 脚或35 脚就可能不接地而是按照需要接到其他电压上。
（4）比例读数：把31 脚与36 脚短路，就是把基准电压作为信号输入到芯片的信号端，观察此时数码管的读数（5）数码管应该采用共阳的。
思考数码管上小数点的引脚怎么驱动？7、可调电源的设计；要求:（1）参考电路图9，采用可调式三端稳压器LM317设计一个稳压电源，能得到+5~+15连续可调的直流电压，输出电流max 1o I A ；（2）弄清纹波电压、电压调整率、电流调整率的概念；（3）计算变压器的副边功率、整流管承受的反向峰值电压、稳压器的功耗（根据此功耗，选择合适的散热器）；图9 可调电压源电路 注意：（1）购买电子元件时不要遗漏保险丝和保险丝架以及稳压器的散热器； （２）电容滤波电路电容滤波电路是最简单的滤波器，它是在整流电路的负载上并联一个电容C 。
