瓦里安加速器检验与更换
瓦里安23EX_直线加速器维修案例分析
66研究与探索Research and Exploration ·生产管理与维护中国设备工程 2023.12 （上）的方向。
参考文献：[1]祝传亮,曹丹,陈添等.医疗设备质量管理中计量工作的作用及其临床价值研究[J].中国医学装备,2020,17(6)：46-49.[2]许仕伟,杨佳佳.新形势下医院医疗设备管理的信息化与系统化分析[J].中国卫生标准管理,2020,11(14):4-6.医用电子直线加速器是肿瘤患者放射治疗中最重要的设备之一，在各大医院中已得到了广泛应用。
直线加速器在医学领域的使用已经有了深厚的历史背景。
从早期的基础X 射线设备到如今的先进高能量直线加速器，这些技术的进步为患者带来了更精确和更高效的治疗选择。
与传统放疗手段相比，直线加速器在治疗精度和减少正常组织损伤方面都有显著优势。
然而，正如许多高端技术设备，直线加速器也可能遭遇技术故障或需要定期维护。
为了确保患者接受连续和有效的治疗，保持设备的稳定运行是至关重要的。
适时的维护和修理不仅能确保设备的高效运行，还能延长其使用寿命，进而为医疗机构节省成本。
更重要的是，快速的维修响应可以减少因设备故障导致的治疗延误，确保患者的治疗不受中断。
1 设备概述医用电子直线加速器由电子加速模块、辐射调节模块、剂量检测模块、运动系统模块、管理与控制模块、温度与充气调控模块。
1.1 电子加速模块电子直线加速器的核心是电子加速模块，其功能是生成并加速电子。
这个模块由多个部件组成，包括加速管、微波系统、功率源和调制器。
电子枪在加热后释放出电子，这些电子在电场的推动下进入加速结构。
根据设计，加速结构可以是行波或驻波形式，其中驻波设计在相同的长度下能够提供更大的能量。
微波功率源为加速结构供电，而调制器为微波源提供脉冲电力。
1.2 辐射调节模块辐射调节模块的目的是调整从加速模块产生的辐通讯作者：唐健豪。
瓦里安23EX 直线加速器维修案例分析莫怡杏，唐健豪（佛山市第一人民医院，广东 佛山 528000）摘要：本文通过分析3个典型的瓦里安23EX 直线加速器故障案例，阐述了医用直线加速器的结构、工作原理及维修的重要性。
瓦里安Clinac IX直线加速器故障维修2例
瓦里安Clinac IX直线加速器故障维修2例蔡威;郭良栋;蔡南阳;祁子欣【摘要】本文通过分析检修瓦里安Clinac IX直线加速器OBI系统故障和FLOW 联锁故障,为直线加速器维修提供借鉴经验.在检修OBI系统故障时,根据系统提示错误信息,首先使用BMC手控盒排除硬件故障,然后查看图纸逐步排查,在测量Supervisor供电正常后确定Supervisor故障,更换Supervisor,OBI系统工作正常.对于FLOW联锁故障,根据线路走向逐一排查,最后确定故障点在油位开关,因长时间停电导致油箱变凉,油位下降,油位开关断开,在短接油位开关后加上高压使油温升高,取消短接后FLOW联锁消除.引起FLOW联锁的故障有很多,因为该联锁为串联信号,因此快速找到关键节点,可缩小排查范围,减少维修时间.【期刊名称】《中国医疗设备》【年(卷),期】2019(034)003【总页数】3页(P177-178,182)【关键词】直线加速器;OBI系统;FLOW联锁;设备维修【作者】蔡威;郭良栋;蔡南阳;祁子欣【作者单位】宿迁市第一人民医院临床医学工程处,江苏宿迁 223800;宿迁市第一人民医院临床医学工程处,江苏宿迁 223800;宿迁市第一人民医院临床医学工程处,江苏宿迁 223800;宿迁市第一人民医院临床医学工程处,江苏宿迁 223800【正文语种】中文【中图分类】R318.6;TH774引言临床上，在治疗肿瘤患者时常使用的方式就是放射治疗，此种治疗方式主要是在患者的肿瘤区域投照一定剂量的电子线或电离辐射线[1]。
作为放射治疗设备中的重要成员之一，医用电子直线加速器以其独特的优势被广泛应用于临床治疗，也是目前国际上放射治疗使用最多的加速器类型[2]。
我院放疗中心于2016年引入美国瓦里安公司生产的Clinac IX型直线加速器并投入使用，其稳定性较高，可靠性较强[3]。
作为一种具有精确性的放射治疗设备，IX型直线加速器配备了6 MV和15 MV两档光子线和多档电子线能量组合，可实现静态调强和旋转调强放射治疗，不仅可以满足临床常规放射治疗需要，而且还整合了图像引导放疗OBI系统。

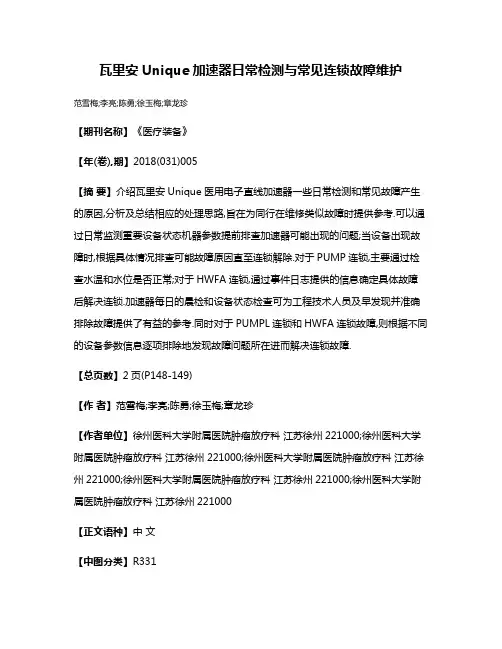

瓦里安Unique加速器日常检测与常见连锁故障维护
瓦里安Unique加速器日常检测与常见连锁故障维护范雪梅;李亮;陈勇;徐玉梅;章龙珍【期刊名称】《医疗装备》【年(卷),期】2018(031)005【摘要】介绍瓦里安Unique医用电子直线加速器一些日常检测和常见故障产生的原因,分析及总结相应的处理思路,旨在为同行在维修类似故障时提供参考.可以通过日常监测重要设备状态机器参数提前排查加速器可能出现的问题;当设备出现故障时,根据具体情况排查可能故障原因直至连锁解除.对于PUMP连锁,主要通过检查水温和水位是否正常;对于HWFA连锁,通过事件日志提供的信息确定具体故障后解决连锁.加速器每日的晨检和设备状态检查可为工程技术人员及早发现并准确排除故障提供了有益的参考.同时对于PUMPL连锁和HWFA连锁故障,则根据不同的设备参数信息逐项排除地发现故障问题所在进而解决连锁故障.【总页数】2页(P148-149)【作者】范雪梅;李亮;陈勇;徐玉梅;章龙珍【作者单位】徐州医科大学附属医院肿瘤放疗科江苏徐州221000;徐州医科大学附属医院肿瘤放疗科江苏徐州221000;徐州医科大学附属医院肿瘤放疗科江苏徐州221000;徐州医科大学附属医院肿瘤放疗科江苏徐州221000;徐州医科大学附属医院肿瘤放疗科江苏徐州221000【正文语种】中文【中图分类】R331【相关文献】1.瓦里安直线加速器的日常保养和质保检测 [J], 张林燕2.瓦里安直线加速器系统连锁常见的故障 [J], 张林燕;陈登源;沈思婷3.美国瓦里安23EX直线加速器日常应用与常见故障浅析 [J], 马翔4.瓦里安Unique直线加速器治疗头旋转故障案例分析 [J], 陈鹏;马蕾杰;刘冰;刘晗;雷宏昌5.瓦里安Unique直线加速器治疗头旋转故障案例分析及维修三例 [J], 陈龙云;吴波;周小祥因版权原因，仅展示原文概要，查看原文内容请购买。
瓦里安2100C加速器GFIL联锁检修方法
分 的控制信号通 过光电耦合接 口板 （ 原理 图编号 ：８ ３ １用 ８２ ３ ）
７根光导纤维 连接 ， 电源由隔离 变压器 提供 。热端 主要 由热 端 背 板 （ ８２ １ 、 丝 电 源 板 （ ８２ １ 和 枪 驱 动 脉 冲 板 ８２９ ） 灯 ８２３ ）
枪控制 板 显示 “ Ｉ ／ Ｈ）Ａ Ｄ＋” “ Ｉ ／ ） 。故 障 分 析 ： 察 或 Ｈ）Ａ 【 ” ＿ 观 Ｊ０ １ １ Ｊ６光纤 的发 光情 况正 常 。热 端 的 ＡＩ Ｄ转换 由灯丝 电 源板完成 ， 灯丝 电压信 号由 【 』 【 ６和 』 ９检测 ， 【 经 』 ８进行 放大 ，
ｉ ｏ ｎ ｔ ９ ａｎｚａ Ｌ Ｑ ａｔ ｃｎｒ ａｉｈｒｐ ．Ｒ ｙ，１９ ，２ ：５８ Ｓｎａｚｆ Ｇ ｕｌｙ ｏｔ ｌｉ ｒｄｏ ｅａｙ ａｓ ９６ １ ７ 。 ｉ
５５． ８ １ Ｅ ｌｎ Ｅ ０ ｍｉａｉ ． ｉ
Ｒ ｄｏｈｅａ ｙ ｉ Ｉ ｌ ： ｓａｅ ｏ ａ ｔ ａ ｄ ｐ ｓｉ ｌ ａ ｉｔ ｒｐ ｎ ｔ ｙ ａ ｔｔ ｆ ｒ ｎ ｏｓ ｅ ｂ
８ Ｇａｌｇ ｒ ｌ ｈｅ ＭＪ Ｉｔｒａｉｎ ｌ ｕ ｌｙ ｏ ｔｏ／ｑ ａｉ ｏｓｒｎ ｅ Ｉ Ｊ ａ ． ｎｅｎ ｔ ａ ｑ ａｉ ｃｎｒｌ ｕ ｌｙ ＳＬａ ｃ ｎｔ ｏ ｔ ｔ ｌ
Ｒａ ｌｔＯｎ ｏ ｏ ｈ ｓ ９ ６，３ ｄ ａ ｃ ｌＢｉｌＰ ｙ ，１ ９ ４：９ ５ ９ ７． ６ －６
４：４ ０ ４ ７． ２ －２ ｄ ｖ ｌｐ ｎｓ Ｒ ｙ ，１ ９ ｅ ｅｏ ｍｅ ｔ・ ａ ｓ ９ ９，２
（ 收稿 １ ：０２０－６ ３期 ２０．１０ ）
瓦里安CL23EX加速器HWFA连锁故障检修二例
医疗装备 2017 年 6 月第 30 卷第 12 期 Medical Equipment，Jime. 2017，V〇1.30，N〇. 12•使用与维修•瓦里安CL23EX加速器HWFA连锁故障检修二例黄彬汕头市中心医院（广东汕头515031)〔关键词〕HWFA连锁；电位器；故障检修〔中图分类号〕TH77 〔文献标识码〕B〔文章编号〕1002 -2376 (2017) 12 -0073 -01HWFA连锁是瓦里安CL23E X加速器在日常工作中的一 种常见故障，本研究介绍了我科对该故障的检修处理2例，并对其产生的原因进行分析。
1故障一1.1故障现象技术员在为患者做放射治疗前摆位移床期间，突然出现 治疗床卡住无法移动现象，其他各运动部件也无法动作，此 时系统提示为：HWFA硬件失败连锁。
1.2故障分析和检修可能导致HWFA连锁的因素很多，大概为5大类约30 种[1]。
当机器出现HWFA故障时，系统会禁止各运动部件的 动作，包括治疗床、光阑和机器臂架[2]。
由于禁止动作涉及 的范围较广，所以快速准确地判断故障缘由尤为重要。
当发 生HWFA连锁故障时，机器会自动将产生连锁故障的误差代 码和误差数据写到通信存储器，进人机器的SERVICE模式，然后进人DISPLAY\HEX WINDOW查看并比对代码含义，发现系统提示故障源于床横向初级电位器和次级电位器的读 数通道不匹配，两者读数相差超过2 mm。
更换初、次级2个 电位器便能彻底解决此问题。
为了便于进行维修操作，我们进人SERVICE模式中短路 HWFA连锁，使各部件得以恢复动作，将治疗床向一边平移 至最大值，卸下电位器所在部位外壳盖的螺钉，打开盖子，取出连接2个电位器的电线，拉长摆好，再用电烙铁卸下电 位器，然后重新装上2个新电位器，用万用表测量2个电位 器的电压，将两者的电压均调至0V,并使SERVICE模式下 SPRO界面查看到初级和次级电位器两者之间的数值偏差不 超过2 mm,调好重新装好盖子，消去HWFA的短路状态，此时HWFA连锁已不存在，继而多次对治疗床进行左右平移 试验，HWFA连锁没再出现，故障排除。
瓦里安23EX直线加速器的常见故障与维护
医用电子直线加速器是肿瘤患者放射治疗中最重要的设备之一，在各大医院中已得到广泛应用。
由于医用电子直线加速器结构复杂，设备各个子系统比较多，如加速管、偏转线圈、聚焦线圈、X线靶、速调管或磁控管、RF驱动器、高频吸收负载、脉冲变压器等。
加速器经过长时间高频率使用，上述各个子系统容易发生故障。
本研究介绍了瓦里安23EX直线加速器工作中常见故障4例，分析故障产生的原因，并提出解决这类故障的方法。
1 故障一1.1 故障现象设备开机后报FLOW错误，设备重启复位一直无法消除设备联锁。
1.2 故障分析与检修根据设备联锁信息，初步判断是由于内循环水路上的某个电磁阀损坏而导致的设备报错。
通过查阅图纸分析，机架上共有8个水阀开关控制水流，立柱上3个水阀开关在检测整套水路设备的安全运行，并通过母板直接连接到控制台，水阀开关损坏将出现FLOW报错[1]。
通过检测排除这11个开关状态，观察联锁-12 V是否供给正常。
我们根据图纸检测A24:Flow Switches板TB1接口，触点1到8测量-12 V电压是否正常，发现TB1-1显示-12 V，TB1-8无-12 V显示。
检测结果显示TB1-7与TB1-8开关状态异常，无-12 V电压，更换该水流开关后设备正常使用，故障排除。
2 故障二2.1 故障现象设备使用过程中偶尔报FLOW联锁，旋转臂架过程中联锁消除，机器可以正常出束，设备的不稳定性造成治疗中断[2]。
2.2 故障分析与检修根据故障现象分析，判断线路接口接触不良或者连接线接触不良导致该故障。
首先检测设备出现联锁臂架位置，机器出现报错，检测FLOW联锁系统线路检测-12 V电压状态。
检测的点依次为A24:Flow Switches板，TB1-1、TB1-8，该节段电压状态正常。
温度水流开关连接端口TB1-15、18、16端口上电压状态正常。
W33、J13-36进入Gantry patch panel板，J2-28端口工作电压正常[3]。
瓦里安ClinaciX直线加速器MLC叶片的维修与保养
龙源期刊网 瓦里安Clinac iX直线加速器MLC叶片的维修与保养作者：龚帮金来源：《健康必读（上旬刊）》2020年第01期【摘; 要】Clinac iX为美国瓦里安公司所生产，控制组件与工作台计算机和电动机驱动组件以及MLC 头组件共同组成加速器 MLC 系统。
对于Clinac iX 直线加速器 MLC 系统而言，其单个组件设计比较简单，然而，经过拼接组合之后，却具有非常高的复杂程度，造成该系统时常出现一些小故障，等大故障却比较少，所以必须要充分重视定期保养工作。
有故障发生时，技术人员根据相关操作步骤规范检修，便能将故障原因及时锁定，并采取有效措施进行解决。
【关键词】直线加速器;MLC叶片;保养;维修【中图分类号】R197;;;;; 【文献标识码】A;;;;; 【文章编号】1672-3783（2020）01-0292-01分析研究Clinac iX直线加速器出现的报错提示，MLC系统具有很高的故障发生率，尤其叶片故障与MLC小电动机故障比较普遍。
造成这些故障发生的主要因素和其设计工艺关系密切。
在工作实际必须要充分重视维修保养工作。
1日常保养保养Clinac iX时，将机头外壳以及机头附件拆下。
为避免异物掉落机头内部，通过手控盒关闭x、Y两对准直器之后进行清洗。
利用无水酒精浸湿的纱布擦拭MLC周围的灰尘，并对MLC叶片灰尘进行清洁。
60对MLC叶片的故障率，依照统计发现Nut故障率最高，其次为丝杆，电动机最少。
2 MLC叶片常见的维修措施确保MLC叶片运转正常，能够将设备功能充分发挥出来。
维修瓦里安Clinac iX 直线加速器具有很高的复杂性，然而经过熟练操作之后，可依照故障情况进行及时分析，定位故障位置并进行维修，提高工作效率。
2.1 Nut的检修。
瓦里安23EX医用直线加速器温度控制系统原理与故障检修
使加 速管 、偏转 线 圈 、聚焦 线 圈 、ｘ线靶 、速调 管或 磁控 安 加速器 的水 温检测 电路主要 由温度 传感 器和 Ｃ Ｐ 一 ８ １ ０ ２ 型
个储水 箱 、水泵 、热交 换器 、控制 阀 、回流管 、软水 管 、
温 度监 测及 控 制系 统和 水压 表 等组 成。机 柜里 有 速调 管 、 速调 管 线圈 、环流 器 、Ｒ Ｆ驱 动器 、Ｒ Ｆ负载 和脉 冲变 压器
等 ，机架里有加速管 、 偏转磁铁 、 加速管线 圈 、 初级准直器 、
收 稿 日期 ：２ ０ １ ７ — ０ ２ — ２ ３
信 号输 出 Ｏ Ｐ １ 和公共 端 等。Ｏ Ｐ １ 端 的输 出电压 变化 范围为 １ ～ １ ８ ｖ 。温差信号经运算放大器 Ａ ７ ４ １ 放大后 由２ Ｎ ２ ９ ２ ４ 和 ２ Ｎ ４ １ ２ ３ 两个三极 管组成 的推 动电路送 到 Ｏ Ｐ １ 端 ，供 外部液
里有连锁 机构监 测水 位和水 温。连锁有 效时 ，控 制台 的指 示 灯亮 。热 交换 器和泵 之间 的过 滤器来 维持水 的纯度 ，同
时对 Ｒ Ｆ支路 的水 除去矿 物质 。在热 交换 器 的输 出端对 冷
却 水温进 行监测 。如果 温度偏移 时 ，温度 传感器送 出一个 信 号到控 制 阀，改变水 的流量 ，从 而校正 热交换 量。瓦里 温度控制 器组成 。在热交 换器 的输 出端用 温度传感 器对 内 循 环水温进 行监 测。传感 器输 出一路 信号供 计算机 显示水 温 值 ，另一 路信号 接到温 度控制 器的 Ｉ Ｓ Ａ端 口，由 Ａ路温
系统 运行 中 ，所 占 比重 不大却 发挥着 极其重 要 的作用 。现 以瓦里安 ２ ３ Ｅ Ｘ医用 直线加速器为例介绍 其温度控制 系统 的
瓦里安高能加速器加速管真空故障的检修处理方法
瓦里安高能加速器加速管真空故障的检修处理方法1. 引言瓦里安高能加速器是一种用于粒子物理研究的重要实验设备，其中加速管是其核心组成部分之一。
加速管的正常运行需要保持良好的真空状态，以确保粒子在加速过程中不受到干扰。
然而，在长时间运行过程中，可能会出现加速管真空故障的情况。
本文将介绍瓦里安高能加速器加速管真空故障的检修处理方法。
2. 检查与诊断当瓦里安高能加速器出现真空故障时，首先需要进行检查与诊断。
具体步骤如下：2.1 检查报警系统首先，检查报警系统是否正常工作。
报警系统通常会监测加速管内部的真空状态，并在异常情况下发出警报。
如果报警系统正常工作，可以通过查看报警记录来确定故障发生的具体时间和位置。
2.2 检查真空泵接下来，检查真空泵是否正常运行。
真空泵是维持加速管内部低压状态的关键设备。
可以通过观察真空泵的工作状态、检查泵的压力和流量来判断是否存在故障。
2.3 检查真空管道然后，检查加速管内部的真空管道是否存在漏气或堵塞情况。
可以使用氦气探测器或真空表等设备进行检测。
如果发现漏气或堵塞，需要及时修复或更换相关部件。
2.4 检查真空密封件最后，检查加速管的真空密封件是否完好。
真空密封件通常位于加速管连接处，起到保持良好真空状态的关键作用。
如果发现密封件损坏或老化，需要及时更换。
3. 故障处理根据诊断结果确定故障原因后，可以采取相应的处理方法。
以下是常见的故障处理方法：3.1 清洗与维护如果发现加速管内部存在污垢或杂质导致真空故障，可以进行清洗与维护操作。
首先，使用合适的清洗剂将污垢溶解，并通过水冲洗彻底清除。
然后，对加速管进行维护操作，如更换滤网、清理阀门等。
3.2 更换部件如果发现加速管内部存在严重的漏气或密封件损坏情况，可能需要更换相关部件。
在更换部件时，需要确保新部件与原有部件的适配性，并进行相关的安装与调试工作。
3.3 调整参数有时，加速管真空故障可能与参数设置不当有关。
在诊断过程中，可以检查加速管相关参数的设置情况，并进行必要的调整。
瓦里安Clinac iX直线加速器MLC叶片的保养和维修
ｐｌａｎｎｅｄｐｏｓｉｔｉｏｎ”，并且错误详情会显示到具体的叶片上，有
收稿日期：２０１９－０２－１４
了详细的定位方式和对故障的详情报备，便可以很好地维修，
櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉
３ 维护保养措施 超声生物显微镜是眼科专业检查设备，使用者应经过培
［２］ 王适宜，任钰 超声生物显微镜及其在眼科临床中的应用 ［Ｊ］ 国际眼科杂志，２０１２，１２（１０）：１９１５－１９１８
— １３３—
医疗装备 ２０１９年 ６月第 ３２卷第 １２期 ＭｅｄｉｃａｌＥｑｕｉｐｍｅｎｔ，Ｊｕｎｅ２０１９，Ｖｏｌ３２，Ｎｏ１２
·使用与维修·
ＧＥＩＮＮＯＶＡ２０００ＤＳＡ系统芯片级故障及维修一例
在设备的内部有mlc运转情况的记录当出现严重错误时会直接报备mlc的检查不通过如果是系统内置的预期错误会显示详情到记录中如rangeerror和notatplannedposition并且错误详情会显示到具体的叶片上有了详细的定位方式和对故障的详情报备便可以很好地维修櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉櫉3维护保养措施超声生物显微镜是眼科专业检查设备使用者应经过培训学习设备相关原理和使用方法在检查过程中规范操作
重对每一个细节的保养，具体内容如下。 （１） 对接线头和接 ２１ Ｎｕｔ的维修
口的保养，保障整个系统线路的电流供应，当电路出现松动
Ｎｕｔ发生故障即 称 为 螺 母 故 障， 其 是 导 致 叶 片 发 生 运 转
时，必然会影响 ＭＬＣ联锁流程的正常运行。 （２） 检查电线 故障的主要原因，因此，对 Ｎｕｔ故障的排查和更换进行主要
关于医用直线加速器美国瓦里安Clinac iX型号加速器故障的分析和维护探究
业素养。综上所述，在医疗设备管理过程中应用信息化系 统能够实现优化配置资源，有助于减轻工作人员负担，提 升医疗设备管理水平，增强医院的综合实力，提高医院的 整体效益。
加速器是精密仪器，里面包含很多零件和多个安全联锁， 所有的安全联锁都是为了保护患者安全和机器的运作，但是， 很多的安全联锁都可以靠平时的保养和操作的规范避免，定 期的保养和维护是让机器更加安全运行的保障，同时，为了 保证仪器的治疗效果，应定期对仪器进行故障分析并进行维 修，以延长设备的使用寿命。
参考文献： [1] 龚帮金 . 瓦里安 Clinac iX 直线加速器 MLC 叶片的维修与保养，
操作不规范连锁，当出现操作不规范，如治疗数据进行 自动化走位时，打开治疗室门或者在机房操作时候产生连锁，
在治疗床两边的按钮出现 PANEL TEST 报错，这时就要把治 疗床两边的报错按钮 PANEL TEST 消除，再次操作看臂架是 否正常运转，如不可以就要进入维修模式进行操作，消除报 错信息。 3 故障 3
机械臂主要由电机和链条驱动，臂架的走位和精度由电 位计控制，最常见的故障就是机械臂不能转动，主要原因由 本身的机械故障、操作不规范引起连锁和其他部件故障引起 连锁反应。
当出现臂架不能转动时，查看故障代码，出现 HWFA，要 考虑臂架和上部准直器上的主要和次要电位计是不是匹配， 每个机械运动都有主次电位计匹配计算精度，如果两个电位 计不匹配，就会出现故障代码，机械不能运作，这时候可以 先进入维修模式，把故障代码屏蔽，然后，进入机房手动转 动臂架和准直器，目的是让电位计复位，出现进行重置，手 动可以转动后就回到电脑安全模式把屏蔽的故障复位，重新 进入治疗模式电脑走位是否正常，如不能正常运转就要拆臂 架查看电机，联系厂家工程师现场维修。
瓦里安高能加速器靶击穿的检修方法
瓦里安高能加速器靶击穿的检修方法杨绍洲王胜军传统的瓦里安高能加速器可以产生两档X线和多档电子线。
当进行X线治疗时，X线靶移入电子束通道，电子束打在靶上产生X线。
低能X线对应的靶厚度比高能X线的薄。
当进行电子线治疗时，靶退出电子束通道，电子束直接打在散射箔上。
电子线的能量有5~6档。
在治疗时，机器根据不同能量模式产生对应的编码，控制靶支架上气缸的运动，带动靶体处于相应的位置，即电子线、低能X线或高能X线三个不同的位置。
高能加速器的X线靶安装在270°偏转磁铁组件上，处于真空中，在外面看不见摸不着，给靶体故障的判断带来了很大的困难。
靶体故障主要有两种情况，一是水冷却管道漏水，导致真空度下降；二是靶体长期被电子撞击，导致出现靶面凹凸不平，甚至击穿。
第一种现象比较常见，可以通过真空检漏方法进行判断。
第二种现象比较罕见，很少有判断方法的报道。
现将笔者与公司工程师一起检修靶击穿故障的过程简单总结，与同行分享。
一、材料与方法1.材料：2010年9月，我院VARIAN 23EX加速器出现EXQ1或 EXQ2联锁。
检修过程使用的主要工具和元器件有：三维水箱、剂量仪、万用表、X线靶和真空器件等。
2.故障现象：低能X线治疗时，有时出现EXQ1联锁，有时出现EXQ2联锁。
高能X线和电子线正常。
起初只偶然出现，经过一段时间后逐步频繁。
3.常规检查：瓦里安高能加速器的射束穿过电离室时，通过特殊设计的电极把射束分布误差信号转化成电压伺服信号，经过差分放大后送到PWM 板，控制角度导向线圈和位置导向线圈的电流强度，进而调整射束打靶的角度和位置，使射束对称性控制在所设定的范围内[1]。
当射束剂量分布的非对称性大于2%或过剂量率时，就会触发EXQ1、EXQ2或EXQT联锁，下面统称EXQ联锁。
EXQ联锁通常借助水箱扫描，调节角度导向、位置导向和平衡电位器，使剂量曲线符合要求[2]。
但调整好之后，机器使用一段时间后又出现故障。
瓦里安CL23EX加速器故障联锁检修3例
此机型 Ｍ Ｌ Ｃ故障 多为安 装 叶片丝 杆 的 Ｔ型螺 母 故 障。 首先更换 Ａ侧第 ３ ７片叶片 的 Ｔ型 螺母 ，在 ＭＬ Ｃ控 制软 件 中输入 自检命令 “ ｗ Ｔ ”进行 ＭＬ Ｃ自检 ，发现故 障依 旧。随 后将 Ａ，Ｂ两侧 叶片 的驱动 编码 电路 板进 行互 换 ，继 续 自 检 ，结果依然提示 Ａ ３ ７片 叶片故 障 ，排 除驱 动编码 电路 板 故障 。再次拆开 ＭＬ Ｃ叶片箱 ，在清理 Ａ侧叶 片的软 电位器 时 ，发现 Ａ ３ ７叶片锁对 应 的轨道 条上有 明显 压痕 ，随 即测
速调管产生具有 一定频 率 、幅度 的微波 能量 经微 波系统 一
２ ． ２ 故 障分析与处理
Ｇ Ｆ Ｉ Ｌ联锁字 面 上 的意 思 是枪 灯 丝 电压 低 或偏 置 电压 低 。引起 Ｇ Ｆ Ｉ Ｌ的因素很多 ，可 能是操作错误 、高压 中断错
起耦合到加速管 内 ，在驻 波 加速管 的谐 振腔 内建 立起很 强 的 电场强度 。同时 ，另 一高 压供 直 流变 压器 产生 ５～１ ５ ｋ Ｖ 直流负高压供 给电子枪 发射 电子 ，在加 速管 的超 强 电场 强 度 的谐振腔 内被 加速成 高能 电子 束产 生 电子线 ，或者撞 击
瓦 里 安 ＣＬ２ ３ ＥＸ 加 速 器 故 障 联 锁 检 修 ３ 例
史永 吉 ，雒 书朋 ，姚 志 凯 ，纪文达
（ 解放军 ２ ５ １医院 放疗 中心 ，河北张家 口０ ７ ５ ０ ０ ０ ）
（ 中图分类号］Ｔ Ｈ ７ ７ ４ ［ 文献标识码 ］ｃ ［ 文章 编号］１ ０ ０ ２ ～ ２ ３ ７ ６（ ２ ０ １ ５ 】０ ８ — ０ ０ ４ ９— ０ ２
电压转换 的 １ １ ｋ Ｖ 直 流 高压 对 调 制 器 中 的 脉 冲 形 成 网 络
瓦里安 Clinac CX 医用电子直线加速器安装总结
用于多种综合放射治疗方案 ，对肿瘤施以位置精确 、剂量恰 当的精确调 强 （ Ｉ ＭＲ Ｔ ） 的放 疗功 能。文章从 前期
准备 、设 备 安 装 、教 训 及 存 在 的 问题 三 方 面 就 安 装 中遇 到 的 一 些 问题 以及 经 验 教 训 进行 总 结 。
［ 关键词］ Ｃ ｌ ｉ ｎ ａ ｃ Ｃ Ｘ 医用电子直线加速 器 ；安装 ；经验
１ 前 期准 备
边 正在 装 修 区域 与 加 速 器 机 房 （ 包 括 治 疗 室 ，控
制 室 ，辅助 机 房 ，水 冷 机 房 ） 隔 离 开 来 ，以免 建
１ ． １ 完 成对 加速 器机房 放射 防护 预评价
按照 《 中华人 民共和国职业病 防治法》 、《 中 华人民共和国放射性污染 防治法》 、《 放射性 同位 素与射 线装 置安 全 和 防 护条 例 》 、《 放 射 诊 疗 管 理 规定 》 ¨ 等法 律法 规 的要 求 ，机 房设 计 方 案 取 得
其他 任何设 备 ，包括 加速 器 自己的水冷 机组 。必须
装调试 ，因此 ，加 速器投 入安 装前 ，建 筑和装 修施 工方 完成 加 速 器 机 房 的建 筑 准 备 和 内 部 装 修 工 作 （ 可保 留治 疗 室和 迷 路地 面 暂不 装 修 ，留待 加 速器
底座 预埋 后再 装修 地面 ，其他 包括 天花 吊顶 ，墙 面
等灯 光 系统 。特别 是继 电器 箱一段 受 控于加 速器 主
收稿 日期 ：２ ０ １ ５一 Ｏ １—１ ７
２ ６
Ｍｅ ｄ ｉ ｃ ａ ｌ Ｅｑ ｕ ｉ ｐ ｍｅ ｎ ｔ Ｖｏ １ ． ２ ８， Ｎｏ ． ５
机 ，另一 端控 制机 房 内所 有 照 明及 指示 灯 。我 院制
美国瓦里安2300C／D型医用直线加速器的故障维修与分析
美国瓦里安2300C／D型医用直线加速器的故障维修与分析关键词瓦里安2300C/D 直线加速器故障维修新1代的瓦里安Millennium多叶光栅准直器系统配置在2300C/D瓦里安加速器中，其软硬件功能强大，技术性能成熟，在各大医院放疗科应用广泛。
现总结几年来在机房治疗过程中出现几种常见的机械电路故障及其排除过程，主要介绍瓦里安2300CD型医用直线加速器常见的几种故障之一。
根据故障现象以及结合随机附带的原理图，详细地阐述了具体检修过程。
供临床参考。
故障1：加速器放疗过程中频繁出现“HVCB”联锁故障的原因与处理策略［1］：开机治疗2～3个患者后主屏幕上出现HVCB 联锁，并且听到后面的主机跳闸的声音，立刻打开主机的柜门，发现调制器开关CBl跳闸，迅速推上此开关。
此时，主界面上HVCB联锁消失，仍可继续放疗，但是，随后此故障出现的次数非常多，严重影响正常放疗。
经分析图纸，发现CBl开关跳开的原因有以下几点：可能与调制器开关、过湿开关或控制CBl开关电路上的各种元器件有关。
经过反复测试发现调制器上PCB板上K6(KAY2)继电器有故障，此信号走向为24V-K6-K7-CBl，因此K6接触不好，直接导致CBl开关跳开，进而出现“HVCB”联锁，更换同型号K6后，该故障排除，机器恢复正常。
故障2：开机后机器控制台计算机提示的联锁为横向电离室：“ION2”由于計算机提示的联锁为横向电离室“ION2”，可在V ACION POWER SUPPI Y观察到“ION2”绿灯未亮，而径向电离室绿灯“ION1”正常。
因此，存在着两种可能［2］：①500V直流电压本身或是传输500v直流电压的电缆有故障；②电离室有问题。
对于电离室故障，应先检查电离室外围电路。
分别在PS4、I 垮5的输入端输入+24V直流电压.可测得为径向电离室供电的PS4有500V直流电压输出，而为横向电离室供电的PS5则没有500V，可见PS5损坏。
瓦里安C系列直线加速器次要剂量连锁的故障判断与维修
引言目前恶性肿瘤的治疗手段主要包括手术、化疗、放疗、分子靶向等治疗方法[1]，而放射治疗的主要治疗方式是利用医用电子直线加速器实现肿瘤外照射的精确放疗[2-3]。
瓦里安C系列直线加速器机器不管在机械精度还是在剂量准确性方面都有较好的表现，机器本身自带故障报错功能，这也为日常的保养和维修提供了便利[4]。
但因直线加速器自身结构和原理复杂，经常发生的连锁多达上百种，只要加速器存在任何一种连锁，就不能正常开机治疗[5]。
如何利用有限的时间，快速找到故障原因并抢修成功，从而不耽误肿瘤患者的正常治疗，是维修工程师所面临和急需解决的问题。
1 设备原理医用电子直线加速器基本原理是利用微波电磁场对电子进行加速，电子束经偏转磁铁偏转，产生高能、高发射率的电子，再经均整、扩散和准直达到治疗部位。
医用电子直线加速器主要包括电子枪，微波系统，束流传输系统，稳频、温控及充气系统，真空系统，高压脉冲调整，辐射系统，剂量监测系统，机械系统，控制系统等几大部分（图1）。
医用电子直线加速器的连锁可分为主要连锁、次要连锁以及剂量连锁三大类。
常见的连锁有HVOC、PUMP、HWFA、GFIL、UDRS、UDR1、UDR2等[6-8]，根据日常的使用和维修经验发现，UDR1、UDR2连锁是瓦里安C系列直线加速器出现概率比较高并且故障原因多且电路复杂的连锁[8-10]。
该连锁是剂量率不稳定或无剂量情况下出现的故障连锁，靶、调制器、电子枪、速调管、加速管、驱动等系统产生的故障都会导致此连锁[11-12]。
瓦里安C系列直线加速器次要剂量连锁的故障判断与维修严维江，周杰连云港市第二人民医院放疗科，江苏连云港 222023[摘 要] 直线加速器的连锁可分为主要连锁、次要连锁以及剂量连锁三大类。
本文针对瓦里安C系列直线加速器的次要剂量连锁UDR1、UDR2的故障，详细介绍此故障出现的原因以及如何快速排除。
根据加速器的随机图纸以及射线产生的原理，利用示波器、万用表等对相关指标进行检测，然后再对比结果与正常值的差异，对故障进行具体分析，最终通过更换继电器K2及旁接AFC系统中的信号线解决故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.0 为确认问题的所在，做了下述的检验：
（1） 单独关闭微波源，是否不出连锁 。
（2） 关闭加速管注入板的高压或者将高压从12kV 提高14kV 。
是否不出连锁。
（3） 改变steering 的电流大小，从原先的 2o0m A 提高至290mA ，是否故障出现的频率明显降
低。
（4） 对偏转磁铁进行检测。
在冷机关机时测量阻值。
（5） 医院是否定期检查水罐水位，定期换水
（6） 治疗结束后，要将机架转90或270度，防止漏水。
（7） 注意观察各接口之间是否漏水及橡胶管是否老化。
2.0 检查加速管冷却系统
水冷系统的检查包括内、外水循环两部的水温、水位、水压和两者压差的检查。
瓦里安加速器的内循环水温40度，在40度时为最佳状态，水温超过42或低于36时要调节水冷系统使水温趋于40，水位过低时要及时补充去离子水（或蒸馏水）。
检验钛泵是否正常工作，如果钛泵有问题，加速管将因真空恶化损坏，造成steering coil 以及相应的功能损坏。
3.0 加速管更换
更换加速管不但费用昂贵而且时间较长（一
般需要10天左右时问）。
并且后续工作如百分深
度剂量、平坦度、对称性等都要重测，耗费周期
长。
加速器的加速管是一体的，需更换整个加速
管。
更换加速管步骤：① 先把加速器大机架旋
转到180度，插好防止大机架(gantry )转动栓，
通过龙门吊架把小机头(collimator )移走，接着把
加速 管上的电路板等部件移走，再把加速管和
加速器连接部分松开，通过龙门吊架把旧加速管吊走。
有一个小窍门可以把加速管束流窗中心与周围的偏转磁铁进行位置标记，以方便新加速管安装位置的确定。
通过龙门吊架把新加速管运来并进行安装，使新加速管柬流窗中心的位置与原标记在偏转磁铁的标记一致，把小机头恢复，恢复加速管上的 电路板等以及上紧加速管与加速器连接部分。
② 进行出束，出束前编程，剂量率很低但能出束，说明更换成功，大机架还是停留在180度位置，通过机架把测量水箱的四个柱子固定好，再把水箱架上，保持水箱的水平，加速器出束，水箱进行扫描，扫描前需把均整块移走，电离室是加上的，低剂量率出束，如扫描结果不理想通过水箱给的提示调整偏转磁铁位置，直到扫描结果满意。
再把均整块加上，进行扫描，需对implane 、 crossplane 两个方向进行扫描，扫描前剂量率恢复至正常，通过扫描结果调整均整块位置，直到两个方向扫描结果满意，这一过程需较长时间，一般需1、2 天时间。
③ 最后进行光射野验证，以及光距尺、等中心等校正。
把加速器外围设备恢复。
4.0 该型号加速管价格约40万美元（进口到岸价格）。
北京维修站010-87858、上海维修站
021-637591。
