风力发电机组监控系统安装分部

合集下载

风电验评项目划分

风电验评项目划分

谢谢大家
第二层次-单位工程划分 -条文解释



6.1.1-6.1.2 风力发电场项目建设工程也是由若干 个单位工程组成的,做好各单位工程的检查验收 工作是确保风力发电机组安全启动调试、正常试 运的不可缺少的重要环节。 6.1.3 单位工程完工验收是工程内在质量把关的最 主要的验收阶段,是风力发电场项目建设工程验 收中不可缺少的阶段验收,必须详细、认真地检 查。 6.1.4 单位工程完工验收鉴定书
中控楼和升压站建筑工程一般由: 基础(包括 主变压器基 础)、框架、砌体、层面、楼地 面、门窗、装饰、室内外给排 水、照明、 附属设施(电缆沟、接地、场地、围墙、消 防通道) 等分部工程组成。 可按《电力建设施工验收及评定规程 第1部 分:土建工程 》(DL/T5210.1-2005)

交通工程分部工程划分-6.6.1
《风力发电场项目建设工程验收规程》 DL/T5191-2004,
不能满足时,再确定
或参考相关标准。 “划分大纲” ----见样本。
三、关于新一轮施工质量验评标准
为什么要采用现行标准?
1、标准更新是固有规律!-同时废止。 2、是三标认证的基本要求 3、是8号文贯彻强条的要求 4、能源局2009年1号公告 批准发布 116项电力行业标准。


2风力发电机组安装。
1风轮、传动机构、增速机构、发电机、偏航机构、 气动刹车机构、机械刹车机构、冷却系统、液压 系统、电气控制系统等部件、系统应符合合同中 的技术要求。 2)液压系统、冷却系统、润滑系统、齿轮箱等无 漏、 渗油现象,且油品符合要求,油位应正常。 3)机舱、塔内控制拒、电缆等电气连接应安全可 靠, 相序正确。接地应牢固可靠。应有防振、防 潮、防 磨损等安全措施。

风电监控系统方案

风电监控系统方案

引言概述:风电监控系统方案是为了实现对风力发电场的全面监控和管理而提出的一种方案。

随着风力发电在可再生能源领域的重要地位不断增强,对风电场的运行状态进行实时监控并及时采取相应措施成为了保障风力发电场稳定运行的关键。

为此,本文将从监控系统结构、监控内容、监控技术、数据分析和管理指标等五个大点来详细阐述风电监控系统方案的设计与实施。

正文内容:一、监控系统结构1.监控系统硬件组成:包括传感器、数据采集设备、通信设备等。

2.监控系统软件组成:包括监控平台软件、数据存储与处理软件等。

3.监控系统网络结构:建立稳定、安全、高效的网络环境,确保数据传输的稳定性和实时性。

4.监控系统分布式架构:采用分布式架构,实现数据的平衡分配和故障恢复等功能。

5.监控系统云平台:结合云计算技术,实现数据的集中存储和实时共享。

二、监控内容1.发电机组监控:包括机组的实时状态监测、故障诊断和维护管理等。

2.变频器监控:对变频器进行参数监测和故障诊断,及时采取措施防止故障对整个风电场的影响。

3.风速和风向监控:实时监测风速和风向,以了解风电场的风能资源情况。

4.温度和湿度监控:实时监测机组的温度和湿度,防止机组过热和腐蚀等问题。

5.周边环境监控:对风电场周边环境进行监测,确保风电场的运行对环境的影响符合相关法规和标准。

三、监控技术1.数据采集技术:通过传感器采集机组和环境参数的数据,提供实时数据支持。

2.远程监控技术:利用现代通信技术,实现对远程电站的实时监控和远程操作。

3.数据传输技术:确保数据的稳定传输和及时响应,采用安全加密机制确保数据的保密性。

4.数据分析技术:通过对监测数据进行分析和处理,提取有用信息,实现故障预测和优化调度等功能。

5.人机交互技术:设计友好的监控界面,便于操作人员对监控数据进行查看和分析。

四、数据分析1.故障预测分析:通过对监测数据的分析,提前预测机组的故障,及时采取措施避免功率损失。

2.故障诊断分析:对发生故障的机组进行诊断,确定故障原因和解决方案,快速恢复机组运行。

9风电场监控系统

9风电场监控系统

6、监控系统人机界面演示
风电场监控系统人机界面操作说明
明阳风电场监控系统主要通过人机界面来实 现操作者与风电机组的互动。几个主要的用户友 好画面构成了人机界面的主体,通过这些画面您 可以实现对远方风电场全场风电机组的运行状况 进行监视控制。
1、主要人机界面
主画面 风电机组状态画面 趋势图画面 报警画面 监控网络画面 升压站画面 运行报表画面
3、风电机组状态画面(一)
风电机组状态画面(二)
同样我们通过上方工具条的风机状态图标 即可进入到默认的1#风机状态画面,如上图所 示。
您可以从该画面上很直观的看到风电机组 各部分主要参数当前值及其状态。在画面的左 下方有三个蓝色按钮和三个白色按钮。通过三 个蓝色按钮, 可以进行机组控制窗口, 机组数 据, 趋势图画面之间的切换。
4.6服务器机柜
– 19寸标准服务器机柜(600W*1000D*2000H) – 黑色 – 喷塑 – 带键盘和显示器托架 – 底部带移动滚轮
5、监控系统软件介绍
软件主要分为三个层次
– 驱动程序数据采集层 – 数据库层,包括历史数据库和实时数据库 – 中央控制室人机界面层和远程Web监控层
5.1监控系统软件原理图
以比较今天和昨天的功率曲线
报警
– 报警记录显示 – 报警数据记录保存 – 区分不同的报警区
软件功能(三)
风电机组运行报表
– 日报表、周报表、月报表、年报表
风电机组报警音响
– 采用音箱实现语音报警,不需要预先录制语音,根据文 本文字直接读出,具有非常大的灵活性
优秀的历史数据保存性能
– 保存20年,开关量实时保存,模拟量大约每隔10秒保 存一次,用户可以设置保存的间隔时间和保存精度,系 统可以达到毫秒级时钟保存

风电单位工程和分部工程划分范围

风电单位工程和分部工程划分范围

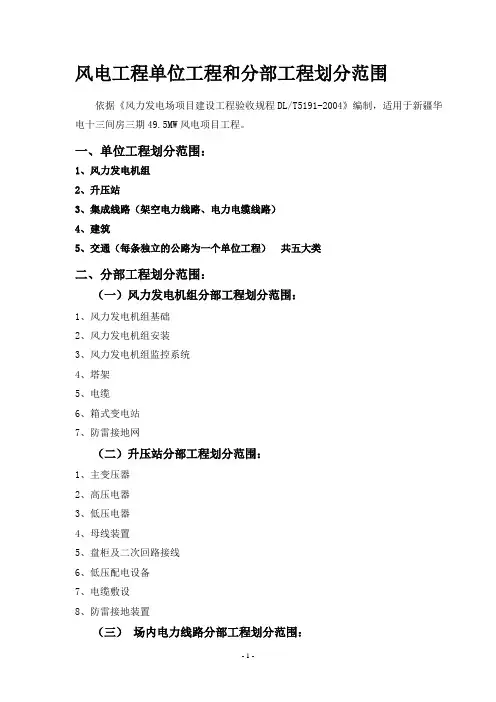

风电工程单位工程和分部工程划分范围依据《风力发电场项目建设工程验收规程DL/T5191-2004》编制,适用于新疆华电十三间房三期49.5MW风电项目工程。

一、单位工程划分范围:1、风力发电机组2、升压站3、集成线路(架空电力线路、电力电缆线路)4、建筑5、交通(每条独立的公路为一个单位工程)共五大类二、分部工程划分范围:(一)风力发电机组分部工程划分范围:1、风力发电机组基础2、风力发电机组安装3、风力发电机组监控系统4、塔架5、电缆6、箱式变电站7、防雷接地网(二)升压站分部工程划分范围:1、主变压器2、高压电器3、低压电器4、母线装置5、盘柜及二次回路接线6、低压配电设备7、电缆敷设8、防雷接地装置(三)场内电力线路分部工程划分范围:场内架空电力线路工程和电力电缆工程分别以一条独立的线路为一个单位工程。

1、架空电力线路工程(每条独立的线路)(1)电杆基坑及基础埋设(2)电杆组立与绝缘子安装(3)拉线安装(4)导线架设2、电力电缆工程(每条独立的线路)(1)电缆沟制作(2)电缆保护管的加工与敷设(3)电缆支架的配制与安装(4)电缆敷设(5)电缆终端和接头的制作(四)中控楼和升压站建筑分部工程划分范围:1、基础(包括主变基础)2、框架3、砌体4、屋面5、楼地面6、门窗7、装饰8、室内外给排水9、照明10、附属设施(电缆沟、接地、场地、围墙、消防通道)(五)交通分部工程划分范围:1、路基2、路面3、排水沟4、涵洞5、桥梁各单位工程验收主要标准一、风力发电机组安装调试工程1、《电气装置安装工程电缆线路施工及验收规范》 GB50168-20062、《混凝土结构工程施工质量验收规范》 GB50204-2002-2011版3、《建筑电气工程施工质量验收规范》 GB50303-20024、《电力建设施工及验收技术规范》 DL/T50075、《风力风电场运行规程》 DL/T666二、升压站设备安装调试工程1、《电气装置安装工程电气设备交接试验标准》 GB50150-20062、《电气装置安装工程电缆线路施工及验收规范》 GB50168-20063、《电气装置安装工程接地装置施工及验收规范》 GB50169-20064、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-20125、《电气装置安装工程低压电器施工及验收规范》 GB50254-19966、《建筑电气工程施工质量验收规范》 GB50303-20027、《电气装置安装工程高压电器施工及验收规范》 GBJ147-20108、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-20109、《电气装置安装工程母线装置施工及验收规范》 GBJ149-2010三、中控楼和升压站建筑等工程1、《混凝土结构工程施工质量验收规范》 GB50204-2002_2011版2、《建筑工程施工质量验收统一标准》 GB50300-20013、《建筑电气工程施工质量验收规范》 GB50303-20024、《电力建设施工及验收技术规范》 DL/T5007四、场内电力线路工程1、《电气装置安装工程电缆线路施工及验收规范》 GB50168-20062、《电气装置安装工程35kV及以下架空电力线路施工及验收规范》 GB50173-19923、《110~500kV架空电力线路施工及验收规范》 GB233-2005五、交通工程1、公路施工设计图纸及有关技术规范湖南友源监理工程咨询科技有限公司新疆华电十三间房风电监理项目部。

风力发电场监控施工方案

风力发电场监控施工方案

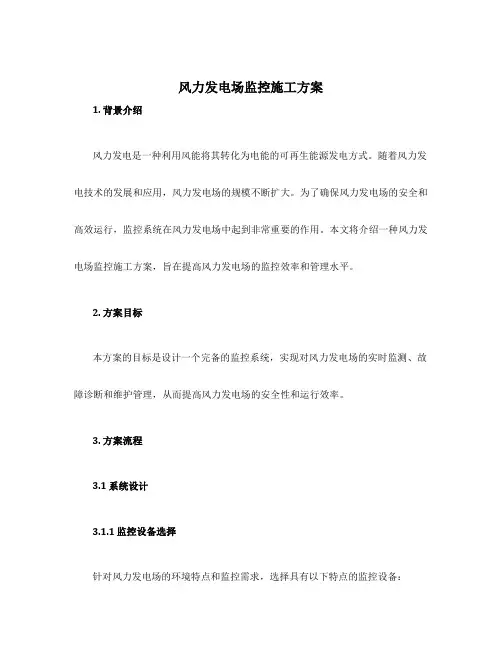

风力发电场监控施工方案1. 背景介绍风力发电是一种利用风能将其转化为电能的可再生能源发电方式。

随着风力发电技术的发展和应用,风力发电场的规模不断扩大。

为了确保风力发电场的安全和高效运行,监控系统在风力发电场中起到非常重要的作用。

本文将介绍一种风力发电场监控施工方案,旨在提高风力发电场的监控效率和管理水平。

2. 方案目标本方案的目标是设计一个完备的监控系统,实现对风力发电场的实时监测、故障诊断和维护管理,从而提高风力发电场的安全性和运行效率。

3. 方案流程3.1 系统设计3.1.1 监控设备选择针对风力发电场的环境特点和监控需求,选择具有以下特点的监控设备:•摄像头:安装在风力发电场的关键位置,如风力发电机组、变电站等,实时拍摄监控画面。

•环境传感器:测量环境参数,如温度、湿度、气压等,提供环境监测数据。

•风速传感器:测量风速,提供风力发电场的风能情况。

•数据传输设备:用于实时传输监测数据到监控中心。

3.1.2 监控中心设计监控中心是对风力发电场进行实时监测和故障诊断的核心部件。

监控中心应具备以下功能:•监控画面显示:接收和显示各个摄像头拍摄的画面。

•数据接收与分析:接收传感器测量数据并进行实时分析,判断风力发电场的运行状态。

•故障诊断与报警:根据监测数据进行故障诊断,并在发现异常情况时及时发出报警信号。

•维护管理:记录风力发电场的运行状态和维护记录,提供维护管理功能。

3.2 施工方案3.2.1 安装监控设备根据监控设备的类型和数量,合理安排设备的安装位置。

对于摄像头,要考虑到监控画面的全面覆盖,同时避免视野死角。

传感器的安装位置应选取具有代表性的地点,并注意避免误差干扰。

3.2.2 布线与连接将安装好的监控设备通过网络或有线连接到监控中心。

对于摄像头,要保证画面的清晰度和传输的稳定性。

3.2.3 配置与调试对于监控设备进行配置和调试,确保其正常工作。

配置包括设置监控画面的显示和存储方式,调试包括对传感器的准确性和稳定性进行检验。

风电发电的风电场集中监控系统方案设计及应用分析

风电发电的风电场集中监控系统方案设计及应用分析

风电发电的风电场集中监控系统方案设计及应用分析摘要:当前风电产业特点是高度集中、高电压和远距离。

随着风电产业的的不断发展,面对越来越庞大的风电场监控数据量,必须加强对其进行集中监控。

基于此,本文阐述了风电发电的风电场集中监控系统工作原理及其主要特征,对风电发电的风电场集中监控系统方案设计及其应用进行了探讨分析。

关键词:风电发电;风电场集中监控系统;工作原理;特征;方案设计;应用一、风电发电的风电场集中监控系统工作原理风电发电的风电场集中监控系统一般是对风电场的风力发电机组和场内变电站的设备运行情况及生产运行数据进行实时采集和监控,使监控中心能够及时准确地了解各风电场的生产运行状况。

远程监控系统可以通过网络连接,在PC机上执行和中央监控系统相同的功能,而无需安装任何额外的软件。

通过监控系统可以在监控室查看到各风机的详细参数,如电能、风速、风向、气温、风机压力以及风机温度和转速等。

还可以查看到历史趋势图,实时趋势图,报警信息,升压站运行状况及报表信息。

二、风电发电的风电场集中监控系统特征分析风电发电的风电场集中监控系统特征主要表现为:(1)实时监测。

远程监控系统能够实现实时监测所辖各风电场升压站内设备的运行状况、实际负荷,以及各台风力发电机的实时运行状态等信息。

系统可以实现对风电场内的所有风机、变电站、视频等信息进行远方监控和管理,实时掌控生产信息动态。

(2)实时数据。

远程监控系统具备“四遥”功能即遥控、遥信、遥测、遥调,系统板卡提供了数据接口,直接引入遥测量和遥信量,接入了风机实时运行状态,实现远程实时监控,使远程监控和设备的实际情况同步,提高系统的实用性,同时还提供多种原始操作数据及实现运行报表的自动生成。

(3)无限扩充。

远程监控系统具有增加新的管控风场功能,通过“系统设置”、“数据组态”、“图形组态”等模块,将该站所有的设备单元输入到图形制作界面,然后在应用系统中绘制好该风场的风机布置图、主接线图及相关的图形并保存,最后进行相关数据配置,该风场即可投入运行。

工程质量检验评定项目划分

工程质量检验评定项目划分
右玉牛心堡风电场二期49.5MW风力发电机组安装工程质量验评项目划分表
工程编号 验收单位 施工单位 单 位 工 程 子 单 位 工 程 分 部 工 程 分 项 工 程 检 验 批 工程项目名称 监 性质 施 质 理 班 工 检 单 组 队 部 位 质量控制点 <电力建设施工质量验收及 建 见 待 旁 评定规程>DL/T5210.1设 证 检 站 2012工程施工质量验收及 单 点 点 点 评定统一表示 位 W H S
01右玉牛心堡风电场二期49.5MW风力发电机组安装工程质量验评项目划分表 00 33 工程编号 验收单位 质量控制点 施工单位 单 位 工 程 子 单 位 工 程 分 部 工 程 分 项 工 程 检 验 批 工程项目名称 监 性质 施 质 理 班 工 检 单 组 队 部 位 √ √ √ 主要 √ √ √ <电力建设施工质量验收及 建 见 待 旁 评定规程>DL/T5210.1设 证 检 站 2012工程施工质量验收及 单 点 点 点 评定统一表示 位 W H S S JLAZ-01-00-04 W W W W JLAZ-01-00-04-00-01 JLAZ-01-00-04-00-02 JLAZ-01-00-04-00-03 JLAZ-01-00-04-00-04
风力发电机组工程 风力发电塔架安装分部工程 01 02 1 03 04 05 06 01 02 0100 33 03 2 04 05 06 07 08 3 01 02 塔架检查 基础环检查 下部塔架安装 中下部塔架安装 中上部塔架安装 上部塔架安装 风力发电机组安装分部工程 机舱检查 机舱安装 发电机检查 发电机安装 叶片检查 轮毂检查 叶轮组合 叶轮安装 风力发电机组监控系统分部工程 风力控制柜安装 控制及保护平台安装 √ √ √ √ √ √ √ √ √ W W W W S JLAZ-01-00-01 JLAZ-01-00-01-00-01 JLAZ-01-00-01-00-02 JLAZ-01-00-01-00-03 JLAZ-01-00-01-00-04 JLAZ-01-00-01-00-05 JLAZ-01-00-01-00-06 S JLAZ-01-00-02 JLAZ-01-00-02-00-01 W W JLAZ-01-00-02-00-02 JLAZ-01-00-02-00-03 JLAZ-01-00-02-00-04 JLAZ-01-00-02-00-05 JLAZ-01-00-02-00-06 W W W W JLAZ-01-00-02-00-07 JLAZ-01-00-02-00-08 S JLAZ-01-00-03 JLAZ-01-00-03-00-01 JLAZ-01-00-03-00-02

风力发电机组监控系统安装分部报审表

风力发电机组监控系统安装分部报审表
附件:1#风机风力发电机组监控系统分部工程质量验收记录
承包单位(章):
项目经理:
日期:
专业监理工程师审查意ቤተ መጻሕፍቲ ባይዱ:
专业监理工程师:
日期:
总监理工程师意见:
项目监理部(章):
总监理工程师:
日期:
本表一式4份,由承包单位填报,建设管理单位、项目监理部各一份,承包单位存2份。
分部工程质量报验申请单
表号:DJB-A4-04
工程名称:河北建投新能源东辛营200MW风电安装工程编号:001-00-04-00
致河北电力建设监理有限责任公司:
根据施工承包合同的规定,1#风机风力发电机组监控系统分部(子分部)工程现已施工完毕,经项目部自检,质量符合国家标准和技术规范以及本工程设计的要求,请审查和验收。

!!!风力发电电力监控系统介绍

!!!风力发电电力监控系统介绍

风力发电电力监控系统介绍1. 背景风力发电是把风的动能转变成机械动能,再把机械能转化为电力动能,这就是风力发电。

风力发电的原理,是利用风力带动风车叶片旋转,再透过增速机将旋转的速度提升,来促使发电机发电。

在我国能源的需求下,风力发电不断的扩展,风电建设的工作也不断的加大,其中一个电力公司会有几个风电场,而这些风电场大多数都会分布在不同的区域。

同时,一个风电场根据规模的不同,会拥有几十到上百台不等的发电风机,这种条件的影响下,每个风电场都会有自己的电力监控系统。

但是,对于多个风电场的统一管理就增加了难度,为了解决这一问题,集控中心的出现就很好的解决了这一问题。

因此,风电场在网络化、智能化在提高生产效率和管理效率的同时,也为恶意攻击者增加了新的攻击途径,近几年电力发生的安全事件层出不穷,使得我国电力面临越来越多的安全威胁和挑战。

2.风力发电机组控制系统风力机的运行及保护需要一个全自动控制系统,它必须能控制风机自动启动,控制叶片桨距的机械调节装置及在正常和非正常情况下停机。

除了控制功能,系统用于监测以提供运行状态、风速、风向等信息。

风机控制系统是由塔基主控制柜、机舱控制柜、轮毂控制柜组成。

风力发电机组控制单元(WPCU)是每台风机的控制核心,分散布置在机组的塔筒和机舱内。

图1风电机组总体结构2.1塔座控制站塔座控制站即主控制器机柜是风电机组设备控制的核心,主要包括控制器、I/O模件等。

控制器硬件采用32位处理器,系统软件采用强实时性的操作系统,运行机组的各类复杂主控逻辑通过现场总线与机舱控制器机柜、变桨距系统、变流器系统进行实时通讯,以使机组运行在最佳状态。

塔基控制柜是由PLC主站、RTU(远程接口单元)、工业以太网交换机、UPS电源、触摸屏(本地监控及操作)、各种按钮、指示灯、小型断路器、继电器、加热元件、风机、端子板等等组成。

2.2机舱控制站机舱控制站采集机组传感器测量的温度、压力、转速以及环境参数等信号,通过现场总线和机组主控制站通讯,主控制器通过机舱控制机架以实现机组的偏航、解缆等功能,此外还对机舱内各类辅助电机、油泵、风扇进行控制以使机组工作在最佳状态。

风机基础项目划分表

风机基础项目划分表

工程质量验评范围项目划分原则
一、单位工程
单位工程可按风力发电机组、升压站、线路、建筑、交通五大类进行划分,每个单位工程是由若干个分部工程组成的它具有独立的、完整的功能。

二、风力发电机组安装工程
每台风力发电机组的安装工程为一个单位工程,它由风力发电机组基础、风力发电机组安装、风力发电机组监控系统、塔架、电缆、箱式变电站、防雷接地网七个分部工程组成。

三、工程验收
执行中华人民共和国电力行业标准DL/T5191-2004《风力发电场项目建设工程验收规程》。

工程质量验评范围项目划分表
执行标准:GB50204工程名称:X—X110KV输电线路工程编号:XXXX-01
风力发电机组安装工程基础分部
工程质量验评范围项目划分表
监理(建设)单位:
施工单位:
审核:
制表:
发文序号:
XXXX工程项目部
二OXX年XX月XX日
(注:文件素材和资料部分来自网络,供参考。

请预览后才下载,期待你的好评与关注。

)。

风力发电设备的运行与监控系统介绍

风力发电设备的运行与监控系统介绍

风力发电设备的运行与监控系统介绍随着能源需求的不断增长和环境保护的重要性逐渐凸显,可再生能源已成为解决能源危机的重要途径之一。

而风力发电作为最具代表性的可再生能源之一,具有资源广泛、清洁环保的特点,逐渐成为各国能源发展的重要方向。

为了确保风力发电设备的高效运行和可靠性,运行与监控系统起着关键的作用。

一、风力发电设备的运行系统风力发电设备的运行系统主要包括风机传动系统、电力传输系统和液压系统。

1. 风机传动系统风机传动系统由风轮、轴承、风机箱和发电机组成。

风轮通过风力的作用产生转动,随后通过轴承传递转动力矩到发电机,进而将风力转化为电能。

风机箱在整个系统中起到承载和保护作用,同时也是调整风轮朝向的关键部件。

2. 电力传输系统电力传输系统主要包括发电机、变压器、电缆和配电装置等。

发电机将机械能转化为电能,通过变压器将电压升高,并通过电缆将电能输送到连接电网的地方。

配电装置则用于控制电能的输出和管理。

3. 液压系统液压系统主要包括控制技术、传感器和执行器等,用于实现风机的角度调整和灵活性控制。

通过液压系统,可以迅速调整风机的朝向和角度,以适应不同风向和风力的变化,提高风机的发电效率。

二、风力发电设备的监控系统风力发电设备的监控系统主要用于对设备的运行状态进行实时监测和故障诊断,以实现设备的高效运行和预防性维护。

1. 实时监测系统实时监测系统通过传感器和数据采集设备,对风力发电设备的温度、振动、压力、转速、功率等运行参数进行实时监测。

监测数据通过数据传输网络传输到中央控制中心,实现对风力发电设备运行状态的监控。

2. 故障诊断系统故障诊断系统通过分析监测数据,利用模型和算法识别设备可能存在的故障,并提供相应的预警和诊断报告。

通过对故障进行及时的诊断和处理,可以避免故障进一步发展和对设备的损坏,提高设备的可靠性和可用性。

3. 远程控制系统远程控制系统通过与监测系统和故障诊断系统的集成,实现对风力发电设备的远程控制。

风能发电机组设备安装施工中的数据采集和监控系统

风能发电机组设备安装施工中的数据采集和监控系统

风能发电机组设备安装施工中的数据采集和监控系统随着可再生能源的兴起和环保意识的提高,风能发电已经成为当前最重要的可再生能源之一。

风能发电机组是风能发电系统的核心组成部分,其安装施工过程需要确保设备的正常运行和性能的稳定。

在风能发电机组设备安装施工中,数据采集和监控系统起到了非常重要的作用,帮助监测并确保风能发电机组的安全运行和高效发电。

数据采集和监控系统是一个集成了传感器、数据采集设备、通信设备和监控软件的系统,通过对风能发电机组各个关键参数的采集和监控,实现对设备运行状态的实时监测、数据分析和故障诊断,提高设备的可靠性和运行效率。

下面将分别介绍风能发电机组设备安装施工中的数据采集和监控系统的功能和应用。

一、数据采集系统数据采集系统是风能发电机组设备安装施工中不可或缺的一部分。

它主要负责收集和记录风能发电机组关键参数的数据,包括风速、风向、温度、湿度、电压、电流、功率等。

数据采集系统需要具备高精度、高稳定性和高可靠性的特点,以满足对数据的准确性要求。

1. 风速和风向监测:通过安装在风能发电机组上的风速仪和风向仪,实时监测并记录风速和风向的变化情况。

这些数据对于风能发电机组的运行和功率输出有着重要影响,因此需要及时准确地进行采集和监测。

2. 温湿度监测:风能发电机组安装施工环境的温湿度对设备的性能和寿命有着重要影响。

数据采集系统可以通过温湿度传感器监测环境温湿度的变化情况,以保证设备在适宜的环境条件下运行。

3. 电压和电流监测:风能发电机组产生的电能需要通过配电系统输送出来,因此电压和电流是重要的监测参数。

数据采集系统可以通过电压和电流传感器监测电能的输出情况,保证电能的稳定输出。

二、监控系统监控系统是风能发电机组设备安装施工中不可或缺的一部分。

它主要用于对设备运行状态和性能进行实时监测和分析,提供数据报表和故障诊断,确保风能发电机组的安全运行和高效发电。

1. 运行状态监测:监控系统可以实时监测风能发电机组的运行状态,包括转速、功率输出、温度和振动等关键参数。

风力发电场集中监控系统解决方案

风力发电场集中监控系统解决方案

风力发电场集中监控系统解决方案作为清洁能源之一,风力发电场近几年装机容量快速增长。

8月17日,国家能源局发布1-7月份全国电力工业统计数据。

截至7月底,全国累计发电装机容量约27.4亿千瓦,同比增长11.5%。

其中,太阳能发电装机容量约 4.9亿千瓦,同比增长42.9%风电装机容量约 3.9亿千瓦,同比增长14.3%风力发电场分为陆上风电和海上风电,一般地处偏僻,安装比较分散,环境也比较恶劣,因此风电场需要一套远程监控系统,便于运维人员更有效的管理风电场运行。

1.风力发电场的电气设备每台发电机组的顶部机仓配备有一个涡轮发电机,前端是可调整角度的风叶,系统可根据不同的风力状况来调整风叶的倾斜角度,风叶一般的转速为10〜15转/分,通过变速箱可调节到1500转/分的转速驱动发电机。

在机仓里同时也配置一台工业P1C用于控制及相关数据采集,通过P1C采集风速、风向、转速、发电有功功率及无功功率等相关数据,并通过采集的数据对发电机进行实时控制。

陆上在风机塔底端还设置箱变负责升压和汇流,根据功率和地理条件,多台风机一次升压后并联汇流接入升压变电站,通过升压变压器进一步提升电压后并入大电网为电网输送电能。

风力发电场的电气接线示意图如图1所示。

风机发出的电压一般为0.69kV,经过箱变升压为IOkV或者35kV,多台并联汇流后接入升压变电站的低压侧母线,再次经过主变压器升压至UOkV或者更高电压等级后接入电网。

不同于陆上风电,海上风电由于环境恶劣(高湿度、高盐密度),用于一次升压的干式变压器集成在风机的机仓内,这样既解决了整个机组的占地面积问题,又避免了将变压器安装在较低位置所带来的防护困难问题。

图1风力发电场电气接线示意图2.风力发电场的保护和测控设备风力发电场从风机发电-升压箱变-汇流-升压站中压母线一主变压器-升压站高压母线一高压出线一电网并网,中间需要经过两次升压后并入电网,电气设备的数量和种类比较多,任意环节出现故障都会影响风力发电场的正常运行。

3.2.2风力发电机组监控系统管理制度

3.2.2风力发电机组监控系统管理制度

风力发电机组监控系统管理制度批准:审核:编制:风力发电机组监控系统管理制度1.总则1.1风电机组监控系统是保证风电机组设备安全、稳定、经济运行的重要技术手段,为保证黑龙江省华富电力投资有限公司各风电场风电机组监控系统的稳定、可靠、准确工作,特制定本制度。

1.2本制度适用于黑龙江省华富电力投资有限公司所属各风电场风力发电机组的监控管理工作。

2.职责2.1风电场场长职责2.1.1负责风电机组监控系统管理制度的审批与检查、考核。

2.2风电场值长职责2.2.1负责监督风电机组监控系统管理制度的执行情况。

2.2.1负责监督风电机组监控系统的运行状态。

2.2.2负责监督、上报和组织处理监控系统异常情况。

2.3风电场各班组职责2.3.1负责执行风电机组监控系统管理制度各项要求。

2.3.2负责风电机组监控系统的日常巡视、检查与维护保养。

2.3.3负责记录、汇报监控系统的异常情况。

3.管理内容与要求3.1风电机组就地监控系统和远程监控系统应每日进行巡视检查和擦拭除灰,及时发现、汇报、更换损坏的监控设备。

3.2检查监控系统的不间断电源,查看指示灯闪烁是否正常。

3.3检查主控室与风电机组现场通信设备,查看设备有无异常。

3.4查看《风力发电场运行规程》(DL/T666-199)中3.1.6规定的各项监测数据是否正常,有无报警信息。

3.5查看每台风电机组监控系统的参数设置、自动发电控制和设备保护是否正常,未经厂家和生产领导批准不得擅自更改参数。

3.6查看每台风电机组的就地HMI人机接口功能能否正常使用。

3.7与主控值班人员核对监测数据,确保高速环型冗余光纤以太网的数据传输正常,机组传送至上位机界面的实时数据一致。

3.8查看风电机组就地监控触摸屏有无损坏。

3.9远程监控系统软件应24小时保证运行,界面处于全屏状态,不得擅自关闭远控软件。

3.10运行人员只能进入操作级权限完成所有监控系统的画面浏览、参数监视、正常操作、报警确认功能,严禁进入工程师站进行参数、画面修改、通道强制等工作,更不允许进行任何影响计算机系统的任何工作,如启停计算机、安装软件、系统设置、插拔计算机辅助设施等。

风电单位工程和分部工程划分范围

风电单位工程和分部工程划分范围

风电工程单位工程和分部工程划分范围依据《风力发电场项目建设工程验收规程DL/T5191-2004》编制,适用于新疆华电十三间房三期49.5MW风电项目工程。

一、单位工程划分范围:1、风力发电机组2、升压站3、集成线路(架空电力线路、电力电缆线路)4、建筑5、交通(每条独立的公路为一个单位工程)共五大类二、分部工程划分范围:(一)风力发电机组分部工程划分范围:1、风力发电机组基础2、风力发电机组安装3、风力发电机组监控系统4、塔架5、电缆6、箱式变电站7、防雷接地网(二)升压站分部工程划分范围:1、主变压器2、高压电器3、低压电器4、母线装置5、盘柜及二次回路接线6、低压配电设备7、电缆敷设8、防雷接地装置(三)场内电力线路分部工程划分范围:场内架空电力线路工程和电力电缆工程分别以一条独立的线路为一个单位工程。

1、架空电力线路工程(每条独立的线路)(1)电杆基坑及基础埋设(2)电杆组立与绝缘子安装(3)拉线安装(4)导线架设2、电力电缆工程(每条独立的线路)(1)电缆沟制作(2)电缆保护管的加工与敷设(3)电缆支架的配制与安装(4)电缆敷设(5)电缆终端和接头的制作(四)中控楼和升压站建筑分部工程划分范围:1、基础(包括主变基础)2、框架3、砌体4、屋面5、楼地面6、门窗7、装饰8、室内外给排水9、照明10、附属设施(电缆沟、接地、场地、围墙、消防通道)(五)交通分部工程划分范围:1、路基2、路面3、排水沟4、涵洞5、桥梁各单位工程验收主要标准一、风力发电机组安装调试工程1、《电气装置安装工程电缆线路施工及验收规范》 GB50168-20062、《混凝土结构工程施工质量验收规范》 GB50204-2002-2011版3、《建筑电气工程施工质量验收规范》 GB50303-20024、《电力建设施工及验收技术规范》 DL/T50075、《风力风电场运行规程》 DL/T666二、升压站设备安装调试工程1、《电气装置安装工程电气设备交接试验标准》 GB50150-20062、《电气装置安装工程电缆线路施工及验收规范》 GB50168-20063、《电气装置安装工程接地装置施工及验收规范》 GB50169-20064、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-20125、《电气装置安装工程低压电器施工及验收规范》 GB50254-19966、《建筑电气工程施工质量验收规范》 GB50303-20027、《电气装置安装工程高压电器施工及验收规范》 GBJ147-20108、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-20109、《电气装置安装工程母线装置施工及验收规范》 GBJ149-2010三、中控楼和升压站建筑等工程1、《混凝土结构工程施工质量验收规范》 GB50204-2002_2011版2、《建筑工程施工质量验收统一标准》 GB50300-20013、《建筑电气工程施工质量验收规范》 GB50303-20024、《电力建设施工及验收技术规范》 DL/T5007四、场内电力线路工程1、《电气装置安装工程电缆线路施工及验收规范》 GB50168-20062、《电气装置安装工程35kV及以下架空电力线路施工及验收规范》 GB50173-19923、《110~500kV架空电力线路施工及验收规范》 GB233-2005五、交通工程1、公路施工设计图纸及有关技术规范湖南友源监理工程咨询科技有限公司新疆华电十三间房风电监理项目部二0一三年六月十五日。

风力发电机组工程验收标准分解

风力发电机组工程验收标准分解

风力发电机组工程验收标准风力发电场每台风力发电机组的安装工程为一个单位工程,它由风力发电机组基础、风力发电机组安装、风力发电机监控系统、塔架、电缆、箱式变电站、防雷接地网七个分部工程组成。

、风力发电机组基础。

a)基础尺寸、钢筋规格、型号、钢筋网结构及绑扎、混凝土试块试验报告及浇注工艺等应符合设计要求。

b)基础浇注后应保养28天后方可进行塔架安装,塔架安装时混凝土基础的强度不应低于设计强度的75%。

c ) 基础埋设件应与设计相符。

d) 是否有基础裸露在外面,是否存在基础断裂或钢筋网结构裸露在外面、风力发电机组安装。

a) 风轮、传动机构、增速机构、发电机、偏航机构、气动刹车机构、机械刹车机构、冷却系统、液压系统、电气控制系统等部件、系统应符合合同中的技术要求。

b) 液压系统、冷却系统、润滑系统、齿轮箱等无漏、渗且油品符合要求,油位应正常。

c) 机舱、塔内控制柜、电缆等电气连接应安全可靠,相序正确。

接地应牢固可靠。

应有防振、防潮、防磨损等安全措施。

三、风力发电机组监控系统。

a )表面防腐涂层应完好无锈色、无损伤。

b) 出 厂检验报告应符合设计要求。

c) 塔 架所有对接面的紧固螺栓强度应符合设计要求。

专门装配工具拧紧到厂家规定的力矩。

检查各段塔架法兰结合 面,应接触良好,符合设计要求。

d) 塔 架各螺栓是否紧固、有无锈蚀、或断裂a)在验收时,应按GB5016的要求进行检查。

b) 电缆外露部分应有安全防护措施。

a)箱式变电站的电压等级、铭牌出力、回路电阻、油温应符合设计要求。

b)绕组、套管和绝缘油等试验均应遵照 GB5O150勺规定进行。

a ) 各类控制信号传感器等零部件应齐全完整,连接正确,无损伤, 其技术参数、规格型号应符合合同中的技术要求。

b ) 机组与中央监控、远程监控设备安装连接应符合设计要求。

四、 塔架。

应利用五、 [―l~r 勿、•六箱式变电站。

c)部件和零件应完整齐全,压力释放阀、负荷开关、接地开关、低压配电装置、避雷装置等电气和机械性能应良好,无接触不良和卡涩现象。

浅谈风力发电机组的监控系统

浅谈风力发电机组的监控系统

( . h ng ag e S agi 1 Z o gun h ( h ny)WidPw r o ,L D Z agi o 7 4 0 C ia n o e . T . hn j k u0 6 5 , hn ; C a
( . ad gEetcP w r C T C ol , adn 7 0 1 C ia 2 B o i lc i o e . H H C l e B oig0 1 5 , hn ) n r VO g
摘要 : 风力资源丰富的地区一般都是在 沿海地 区、 海岛、 海上 、 山口或草原地 区 , 针对分散安装 的风 力发电机组要 求能够 实现 无人值守运行和进行远程监控 。 因此对风 力发 电机 组控制 系统 的自动化程度和可靠性提 出了极高的要求 。本 文详 细介绍 了 大型风 力发 电机组监控 系统 的基本结构 、 数据监测 内容 、 信息通讯方式、 控制软件功能特点及 系统的抗干扰措施等。
s ae wid t r ie b sc srcu e,t e d t o mo i rc ne t If r t n c mmu iain, c nr ls f c l n u bn a i tu tr h aa t nt o t n ,n oma i o o o nc t o o t ot e fnt n o war u ci o c a a t r t s o h y t m n h nine e e c a u e ,ec h r ce i i fte s se a d te a t it r r n e me s r s t . sc - f K ywod e rs:d t nt ig;mo i r g s se ;o aa mo i n or nt i y tm c mm u ia i ewor o n nc t n t k;a tit f rn e on n iner e c - e

风力发电机监控系统维修手册

风力发电机监控系统维修手册

风力发电机监控系统维修手册一、引言风力发电机监控系统(以下简称“系统”)是风力发电场中至关重要的组成部分之一。

本手册旨在为维修人员提供详细的操作指南和故障排除方法,以确保系统的正常运行和高效维护。

二、系统结构1. 主控制单元系统的主控制单元负责采集和处理各个部分的信号,并对发电机进行监控和控制。

该部分包括:- PLC(可编程逻辑控制器):负责程序控制和故障检测。

- 人机界面:提供操作界面和监控界面,操作人员可以通过它来设定参数、调整设备和监控系统状态。

- 通讯模块:用于与其他系统进行数据交互和远程监控。

2. 传感器系统的传感器主要用于采集发电机的运行数据,包括但不限于:- 风速传感器:用于测量环境风速,判断发电机的适宜运行条件。

- 温度传感器:用于监测发电机温度,防止过热和损坏。

- 振动传感器:用于检测发电机的振动情况,及时发现异常并进行处理。

- 电流传感器:用于测量发电机的输出电流,判断发电机的工作状态。

三、系统维护1. 系统检查在进行维护之前,应首先对整个系统进行检查,确保其正常运行。

以下是一些常见的检查项目:- 检查电源供应是否稳定,并进行必要的校准。

- 检查传感器的安装位置和状态,确保其正常工作。

- 检查通讯模块的连接情况,确保与其他系统的数据交互正常。

2. 故障排除当系统出现故障时,维修人员应按照以下步骤进行排除:- 首先,通过人机界面查看故障代码和故障描述,了解故障的性质和位置。

- 根据故障代码,检查相应的传感器和电路连接,确保其正常工作。

- 如果有必要,进行相关的设备调试和参数设置,解决故障。

3. 系统更新随着技术的发展和系统的使用,系统更新和升级是必要的。

应及时关注系统供应商的最新公告和升级信息,并按照其指示进行升级和更新操作,以确保系统性能的提升和安全性的保障。

四、维修注意事项1. 安全第一在进行系统维护时,安全永远是首要考虑因素。

维修人员应严格按照安全操作规程进行操作,并佩戴必要的个人防护设备,如安全帽、手套等。

风电机组场区监控系统介绍

风电机组场区监控系统介绍

风电机组场区监控系统介绍一、风电机组的测量、保护及控制风电机组的测量、保护及控制一般由风电机组厂家成套的控制系统实现,风电机组的控制保护系统由风电机组就地控制系统和设置在风电场升压站中控室的远方控制中心组成,就地控制系统通过光缆组成的环网或星形网络与远方控制中心进行数据交换。

1、风电机组的测量正常运行情况下,场区的测量信息至少应当包括:(1)单个风电机组运行状态,包括电量、温度等;(2)风电场实际运行机组数量和序号;(3)风电场实时风速和风向。

2、风电机组的保护风电机组应配置过电压保护、过电流保护、过热保护、过载保护、接地保护、超速保护以及电网失电、负载丢失时风电机组停机保护等保护功能。

3、风电机组的控制风电机组应能实现开机并网、小风和逆功率脱网、普通故障脱网停机、紧急故障脱网停机、大风脱网控制、功率调节、对风控制、偏转900对风控制、软切入控制等各种情况下的控制功能。

风电机组功率因数(φ)宜能实现远方、实时在线调节。

4、风电机组的通信(1)风电机组就地控制系统与远方控制中心的数据通信应满足实时监控的要求。

(2)风电场内通信回路应分为若干通信支路,每条通信支路单独带若干台风电机组,避免相互干扰。

(3)风电场内通信电缆、光缆可采用直埋敷设方式,当场内架空线路走向与通信电缆走向相同时,可利用场内架空线路同杆架设方式,以减少电缆沟的施工;电缆、光缆宜选用铠装电缆、光缆。

二、机组变的测量保护及控制1、机组变的开入信号机组变高压侧负荷开关位置信号、低压侧断路器位置信号、机组变超温报警信号、机组变压力释放信号。

2、机组变的保护机组变高压侧采用熔断器与负荷开关组合保护方式,低压侧采用断路器设置的速断、过流保护。

3、机组的控制高压侧负荷开关、低压侧断路器采用就地控制方式。

4、机组变通信机组变的开入量信号、保护及控制与风电机组的监控系统实现通信。
