500kV变压器中性点加装隔直装置的应用分析
500kV变电站主变中性点加装小电抗和电容隔直装置方案要点
500kV 变电站主变中性点加装小电抗和电容隔直装置方案广东电网公司电力科学研究院广东省电力设计研究院2011年2月500kV 变电站主变中性点加装小电抗和电容隔直装置方案广东电网公司电力科学研究院广东省电力设计研究院2011年2月变压器中性点加装小电抗和电容隔直装置方案 1 项目背景由于电网结构加强，500kV 变压器采用自耦变压器等原因，部分500kV 变电站出现单相短路电流高于三相短路电流的现象，成为限制电网运行和发展的主导因素之一，需控制单相短路电流水平的增长。
在广东省电力设计研究院编制的《500kV 变电站主变中性点加装小电抗专题研究报告》的研究结果表明，500kV 自耦变压器中性点采用小电抗接地对降低单相短路电流的效果明显，随着电力系统规模的扩大和系统短路电流的不断增大，采用中性点小电抗接地的方式来限制变电站的短路电流是很有必要的。
在另一方面，直流输电的快速发展带来了变压器直流偏磁的问题。
目前已有五回直流输电系统落点的广东电网，由于地质条件的特殊性(多为花岗岩地质，大地直流电阻较大，这些直流输电系统初期的单极系统调试和后期的非正常运行所引起的大地回线方式导致交流系统中接地变压器的直流偏磁问题变得越来越严重和频繁，是国内变压器直流偏磁问题最严重的省份。
变压器直流偏磁可能会导致引起主变谐波、噪声、过热等问题，严重时可引起变压器、电容器组的损坏，并可能引起保护的误动，影响了变压器、电容器组，乃至电网的安全运行。
广东电网公司电力科学研究院针对变压器直流偏磁的抑制措施，开展了大量的研究工作，研制出一套新型的电容隔直装置，并已成功应用于广东电网多个变电站，对变压器直流偏磁的抑制效果明显。
目前，广东电网部分变电站同时出现单相短路电流过大和变压器直流偏磁的问题，针对该问题，本报告对主变中性点同时加装小电抗和电容隔直装置的设计方案及对各方面的影响作了必要的分析。
2 主变中性点小电抗简介2010年，广东电网横沥、香山、鹏城、宝安、莞城共五个500kV 变电站的主变中性点加装了小电抗。
500kV变电站加装中性点设备电气技术方案研究
500kV变电站加装中性点设备电气技术方案研究中图分类号：F407.61 文献标识码：A 文章编号：一、概述近年来随着广东电网装机容量和各级电压网架建设的高速发展，500kV网架结构大大增强，珠江三角洲地区基本形成了双回路内外环网的结构。
电网结构的加强满足了广东电网负荷增长和可靠供电的需求，但同时也带来了电网短路容量的问题。
由于电网结构加强，500kV变压器采用自耦变压器等原因，部分500kV变电站出现单相短路电流高于三相短路电流的现象，成为限制电网运行和发展的主导因素之一，需控制单相短路电流水平的增长。
另一方面，直流输电的快速发展带来了变压器直流偏磁的问题，目前已有五回直流输电系统落点的南方电网广东地区，这些直流输电系统初期在单极调试和后期的非正常运行所引起的大地回路方式导则交流系统中接地变压器的直流偏磁问题变得越来越严重和频繁，是国内变压器直流偏磁问题最严重的地区。
变压器直流偏磁可引起主变谐波、噪音和过热等问题，严重时刻引起变压器和电容器组的损坏，并可能引起保护的误动，影响变压器、电容器组以及电网的安全。
国内在500kV变压器中性点加装小电抗在部分电网如华东、华北电网有少量应用，中性点隔直装置电力系统的应用缺乏经验，其性能没有实践检验，同时加装两种装置同时会引起过电压和绝缘配合、参数选择和接线选择等问题。
本文为南方电网在广东地区500kV主变压器加装中性点设备的设计、优化提供了指导和依据，为限制单相短路电流、抑制主变中性点直流偏磁的应用设计提供了借鉴意义。
二、技术原理及方案2.1500kV主变中性点加装小电抗模型分析中性点经小电抗接地的自耦变压器的零序等值电路中，包括三角形在内的各侧等值电抗，均包含有与中性点接地小电抗有关的附加项。
自耦变压器中性点接小电抗各绕组的零序等值电抗表达式如下：式中，――中性点小电抗阻抗――高中压变比从上式可知，若Xn=0，即变压器的中性点直接接地，则由于自耦变压器中压侧电抗常为零或者接近为零，所以大量使用自耦变压器的500 kV 变电站中压侧的零序电抗很小，从而造成中压侧的单相短路电流较大。
电厂变压器中性点电容型隔直装置接地应用

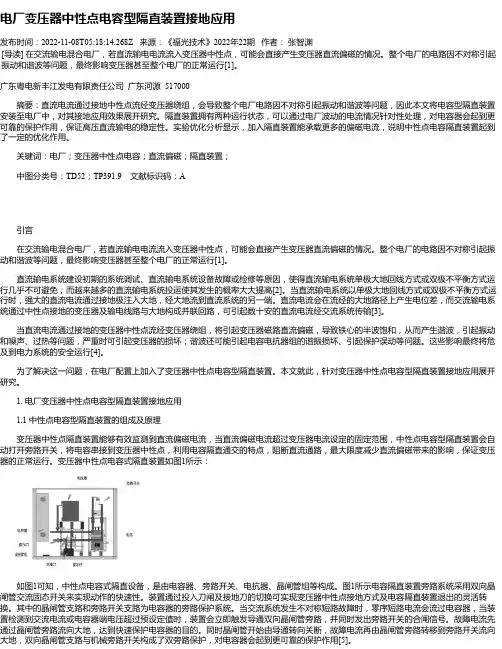

电厂变压器中性点电容型隔直装置接地应用发布时间：2022-11-08T05:18:14.268Z 来源：《福光技术》2022年22期作者：张智渊[导读] 在交流输电混合电厂，若直流输电电流流入变压器中性点，可能会直接产生变压器直流偏磁的情况。
整个电厂的电路因不对称引起振动和谐波等问题，最终影响变压器甚至整个电厂的正常运行[1]。
广东粤电新丰江发电有限责任公司广东河源 517000摘要：直流电流通过接地中性点流经变压器绕组，会导致整个电厂电路因不对称引起振动和谐波等问题，因此本文将电容型隔直装置安装至电厂中，对其接地应用效果展开研究。
隔直装置拥有两种运行状态，可以通过电厂波动的电流情况针对性处理，对电容器会起到更可靠的保护作用，保证高压直流输电的稳定性。
实验优化分析显示，加入隔直装置能承载更多的偏磁电流，说明中性点电容隔直装置起到了一定的优化作用。
关键词：电厂；变压器中性点电容；直流偏磁；隔直装置；中图分类号：TD52；TP391.9 文献标识码：A引言在交流输电混合电厂，若直流输电电流流入变压器中性点，可能会直接产生变压器直流偏磁的情况。
整个电厂的电路因不对称引起振动和谐波等问题，最终影响变压器甚至整个电厂的正常运行[1]。
直流输电系统建设初期的系统调试、直流输电系统设备故障或检修等原因，使得直流输电系统单极大地回线方式或双极不平衡方式运行几乎不可避免；而越来越多的直流输电系统投运使其发生的概率大大提高[2]。
当直流输电系统以单极大地回线方式或双极不平衡方式运行时，强大的直流电流通过接地极注入大地，经大地流到直流系统的另一端。
直流电流会在流经的大地路径上产生电位差，而交流输电系统通过中性点接地的变压器及输电线路与大地构成并联回路，可引起数十安的直流电流经交流系统传输[3]。
当直流电流通过接地的变压器中性点流经变压器绕组，将引起变压器磁路直流偏磁，导致铁心的半波饱和，从而产生谐波，引起振动和噪声、过热等问题，严重时可引起变压器的损坏；谐波还可能引起电容电抗器组的谐振损坏、引起保护误动等问题。
500kV单相变压器中性点环流分析与改造措施探究
500kV单相变压器中性点环流分析与改造措施探究一般情况下，关于500kV单相变压器中性点接地方面会有两种设计方案。
一种是中性点汇流母线两端通过引下线与主接地网连接，另一种是汇流母线一端通过引下线与主接地网连接。
要求500kV单相变压器严格按照该地区的变电站要求，选择中性点接地方式，并加强对中性点环流情况进行分析，为接下来的改造方案设计提供参考依据。
标签：500kv;变压器;1 500 kV单相变压器中性点接地方式1.1 一端一点接地大多数500kV变压器的中性点在接地时都会选择这种接地方式。
一端一点接地指的是只有一根接地引下线从汇流母线一端引出，并与接地网完成连接。
如果接地引下线受到了破坏，或者长时间缺少维修养护而自然辐射，接地引下线的截面会缩小，严重时也会发生断裂现象，设备的热稳定将不能满足500kV变压器运行要求，这时电网运行也会出现接地故障或者短路故障。
由此可见，一端一点接地的500kV变压器中性点接地方式缺乏安全性与可靠性，但是接地引下线可以通过电流较小的三相不平衡电流，如下公式所示：IA+IB+IC=I。
1.2 π型接地这种接地方式要求500kV变压器中性点有两根引下线可以与接地网进行连接，两根引下线需要符合500kV变压器热稳定需求。
因此，这种连接方式就产生了500kV变压器中性点汇流母线两端分别引出接地引线，并与接地网不同点连接的接地方式，人们将其称为π型接地方式。
该中性点接地方式可以满足500kV 变压器设备中两根引下线备用需求，也提高了500kV变压器运行的安全性，但是引下线也会通过大小相等、方向却相反的电流。
1.3 一端两点接地为了防止以上两种接地方式存在的弊端，人们又使用了500kV单相变压器中性点匯流母线一端引两根接地引下线与接地网连接的方式。
设备正常运行时，引下线电流和只达到500kV单相变压器自身不平衡电流，当500kV单相变压器发生故障时，这种接地方式还会对故障电流产生分流效果，降低故障电流对500kV单相变压器接地装置产生的不利影响。
变压器电容隔直装置关键技术及应用分析
12

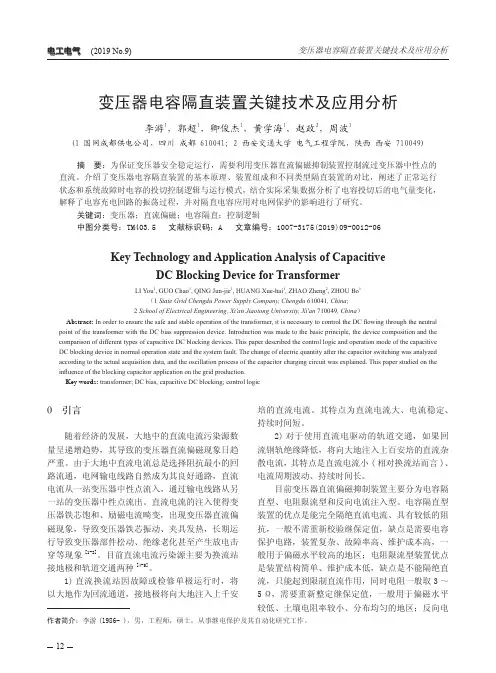

变压器电容隔直装置关键技术及应用分析
电工电气 (2019 No.9)
流注入型故障率较大和维护成本较高，应用较少。 本文主要介绍了电容隔直装置的基本原理和装
置组成，系统阐述了隔直电容投切控制逻辑与运行 模式，结合实际采集数据分析了电容投切前后的电 气量变化，并对隔直电容应用对电网保护的影响进 行了研究。
路流通，电网输电线路自然成为其良好通路，直流 电流周期波动、持续时间长。
电流从一站变压器中性点流入，通过输电线路从另
目前变压器直流偏磁抑制装置主要分为电容隔
一站的变压器中性点流出。直流电流的注入使得变 直型、电阻限流型和反向电流注入型。电容隔直型
压器铁芯饱和、励磁电流畸变，出现变压器直流偏 装置的优点是能完全隔绝直流电流、具有较低的阻
0 引言
培的直流电流。其特点为直流电流大、电流稳定、
持续时间短。
随着经济的发展，大地中的直流电流污染源数
2) 对于使用直流电驱动的轨道交通，如果回
量呈递增趋势，其导致的变压器直流偏磁现象日趋 流钢轨绝缘降低，将向大地注入上百安培的直流杂
严重。由于大地中直流电流总是选择阻抗最小的回 散电流，其特点是直流电流小 ( 相对换流站而言 )、
1 基本原理与装置组成
1.1 基本原理 变压器中性点电容隔直装置在检测到变压器中
性点直流偏磁电流超过限值并达到时限时，会自动 打开旁路机械开关，将电容器串入变压器中性点与 地网之间，利用电容“隔直 ( 流 ) 通交 ( 流 )”的 特点，有效隔断流过变压器中性线的直流电流。
关键词：变压器；直流偏磁；电容隔直；控制逻辑 中图分类号：TM403.5 文献标识码：A 文章编号：1007-3175(2019)09-0012-06
500 kV变电站主变隔直装置定值整定策略分析

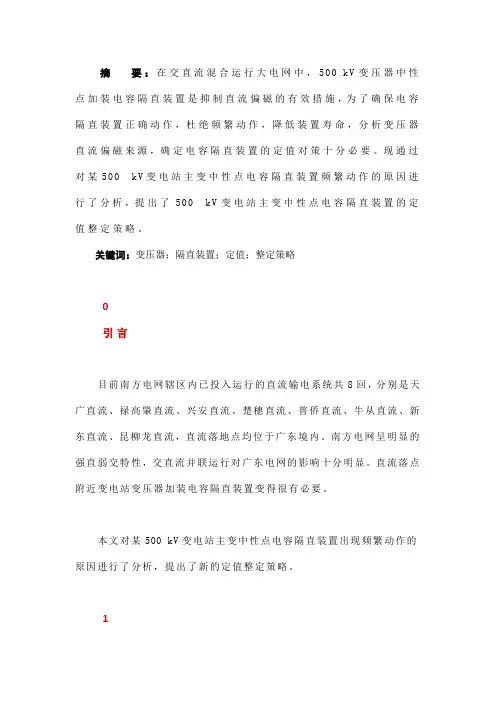

摘要：在交直流混合运行大电网中，500 k V变压器中性点加装电容隔直装置是抑制直流偏磁的有效措施，为了确保电容隔直装置正确动作，杜绝频繁动作，降低装置寿命，分析变压器直流偏磁来源，确定电容隔直装置的定值对策十分必要。
现通过对某500k V变电站主变中性点电容隔直装置频繁动作的原因进行了分析，提出了500 kV变电站主变中性点电容隔直装置的定值整定策略。
关键词：变压器；隔直装置；定值；整定策略引言目前南方电网辖区内已投入运行的直流输电系统共8回，分别是天广直流、禄高肇直流、兴安直流、楚穗直流、普侨直流、牛从直流、新东直流、昆柳龙直流，直流落地点均位于广东境内。
南方电网呈明显的强直弱交特性，交直流并联运行对广东电网的影响十分明显。
直流落点附近变电站变压器加装电容隔直装置变得很有必要。
本文对某500 kV变电站主变中性点电容隔直装置出现频繁动作的原因进行了分析，提出了新的定值整定策略。
1案例分析某500 kV变电站位于南方电网西电东送某高压直流受端换流站附近，投运以来，在以直流单极大地方式运行时，直流偏磁电流较大，试验数据如表1所示，单台主变负荷425 MW。
从表1数据可以看出，当直流系统接地极无入地电流时，主变中性点直流电流很小，对主变基本无影响。
直流系统以单极大地方式运行时，主变直流偏磁电流受入地电流影响十分明显，入地电流为1 200 A时，偏磁电流已接近变压器设计的最大允许值±10 A，主变噪声平均增加14 dB。
入地电流为3 000 A时，偏磁电流已达到-24 A，超过主变最大允许能力的2倍，噪声也增加了20 dB左右。
主变中性点加装电容隔直装置显得十分必要，加装后装置主要定值参数如表2所示。
电容隔直装置投运后有效抑制了直流单极大地运行方式时的主变直流偏磁现象。
但装置运行一段时间后，出现隔直装置频繁动作投入现象，大大缩短了设备使用寿命，降低了隔直装置的可靠性。
2原因分析2.1 电容隔直装置工作原理图1为电容隔直装置原理图，图中C为隔直电容，K3为快速旁路开关，快速旁路开关断开后中性点直流电流经电容C隔直。
电容隔直装置在500kV罗洞变电站中的应用
电压超 过 １ ， 时 ５ 时 ， 置应 当 由直接 接地 状 态 转为 抑 直工 ．Ｖ 延 ８ Ｓ 装
电容 隔 直装 置 在投 入 运行 后 ， ２种 工作 状 态 ： １ 直接 接 地 有 （） 状 态 ： 闸管及 Ｋ 晶 ３机 械 旁路 开关 闭合 ， 参见 图 １保 证 主变 中 性点 ，
直 接接 地 。 接接 地 状态 为装 置 的主 要工 作状 态和 默 认工 作状 态 。 直 在主 变 中性 点直流 电流不 超过 设 定限值 时 ，装 置都 处 于直 接 接地
并介绍该装置 的构成 原理和功能。
关键 词： 变压器 ； 中性 点； 直流 电流： 电容隔直装置
近年来， 随着 我 国 电网建 设 的飞速 发 展 ， 直流 输 电系 统 以其 不 器 电 容隔 直装 置 Ｋ ２接 地 刀 闸合 位 ， ３机械 旁 路 开关 合 位 ， 电容 Ｋ 受 交流 输 电稳 定性 问题 制约 、 同等容 量投 资 省 、 占地 少等 诸 多优 点 器 被短 接 ， 时装置 运行 于“ 此 直接 接地 状 态 ” 。 在 电网 中得 到越 来越 广 泛 的应用 。但 是广 东 省 电力科 学 研究 院 监 测 数据 显示 ， 着南 方 电 网西 电东送 工程 的陆续 投运 ， 流输 电通 随 直 当装 置检 测 到变 压 器 中性 点 电流 直流 分 量超 过 设 定 限值 时 ， 自动 断 开 Ｋ ３机 械 旁 路 开关 ， 电容 器 投 入 ， 用 电容“ 使 利 隔直 （ 流）
电容隔直装置在变压器中的应用
电容隔直装置在变压器中的应用文章浅析“直流偏磁”的概念，并就电容隔直技术消除变压器中性点的直流偏量，解决直流偏磁对变压器的危害进行阐述。
标签：直流偏磁；电容隔直；变压器我国能源分部不均和东西部的经济发展差异，使得大容量、长距离高压直流输电成为解决现代电力需求矛盾的主要办法。
在直流单极大地回路方式或双极不平衡运行方式，大地中流过的巨大的直流电流，会对一定区域内的中性点接地的变压器产生严重的直流偏磁影响。
增加变压器的无功损耗的同时，危及变压器的安全可靠运行，甚至引起继电保护的误动作。
一、直流偏磁概念及其成因电力变压器的磁动势和磁通出现直流分量的现象称为“直流偏磁”。
它是指由于某种原因导致的变压器内部产生直流磁势或直流磁通，以及由此引起的一系列电磁效应。
这一现象将对变压器的正常运行产生不利的影响，诸如励磁电流有效值、高次谐波成分及其相应损耗的增加，铁心高度饱和引起的漏磁通的增加，以及由此引发的局部过热、绝缘老化等问题。
产生直流偏磁的有以下两个原因：1.太阳等离子风的动态变化与地磁场相互作用产生的地磁“风暴”。
作用于中性点接地的电力变压器时，地表电位梯度将在其绕组中诱发地磁感应电流，其频率在O.OOl-lHz之间，与50Hz的交流系统相比较，可看作近似的直流。
具有数值较大，持续时间短的特点。
2.采用单极大地回路的直流输电线路与交流输电线路的并行运行或交流网络中存在非线性元件。
在我国高压直流输电的几乎都是双极中性点单端接地方式。
直流输电系统采取单极大地返回方式，因而在其换流站周围一定区域内会产生地表电流。
与其并行的交流输电系统中的中性点直接接地的变压器如果距离换流站不远，就会受到干扰。
这种干扰作用的直接表现就是通过交流变压器的接地中性点在交流变压器的励磁电流中产生直流分量。
具有数值较小，持续时间长的特点。
二、主变压器异常分析A电厂一期3×390MW燃气一蒸汽联合循环机组，装有三台SFP-480000/220型油浸式变压器，强迫油循环导向风冷方式，H.V额定电流1145.2 A（额定分按时）。
500kV变压器中性点加装小电抗及电容隔直装置的原理分析
陈 小龙
（ 广州供 电局有 限公司 ， 广东 广州 ５ １ ０ ０ ０ ０ ）
在本 的运行 。小 电抗后接有低压零序 电流互感 随着 电网结构 的不断 加强 ， 系统 的短 短路电流过大和变压器直流偏磁现象 ， 路 电流水 平逐步增 大 ， 部分 ５ ０ ０ ｋ Ｖ变 电站 站主变中性点装设小 电抗和电容隔直装置 ， 器 和直流 电流测量装 置 ， 以保证在 不 同的 母线 短路 电流接近甚至超过断路器 的额定 以抑制 主变压器 中性点短路 电流和直流电 接地 方式下 均能监测 到 中性点 电流 ， 具体 开断 电流 ， 严重威胁 着 电网的安全 稳定运 流 ， 保证主变压器的安全运行。本文对小电 接 线 见 图 １ 。
因此 ， 用节 约 的钱作 一 个封 闭箱 ， 成 本基
本持平 ， 但获 得 的水温 比真空式 太阳能热 水器的要高 ， 理论计算及实验均表明 ， 同样
天气里 ， 经 过一 天的加热 ， 热管式太 阳能热 水器 中的水 温要比真空 管式太 阳能热水器 的水温高 ５℃左右。 最后 ， 热管由于传 热速度很快 ， 热损耗 小， 故 可以改进 为太 阳能 热水器上 的集 热
管， 并且 比真空 管有较 明显 的优势 。适 当
直接将 型号适 宜的热管插入热水器水 箱中（ 如图 ５ ） 。考虑 管本 身 的散热 问题 ，
可 制作 一个 矩形 箱 （ 如图６ ） ， 将热 管封 于
箱内， 箱 的上 表 面为玻 璃 板 ， 箱 的 内层底
面再 铺 （ 或涂 ） 上黑 色 吸热材 料 ， 这样， 由 于 热 管 与外 界 空 气 隔 离 ， 散 热将 大大 减 少， 且矩 形 箱 内底 为黑 色 ， 吸 热 面积大 大
变压器隔直装置应用及问题分析
电工材料2019 No .6夏志凌等：变压器隔直装置应用及问题分析27变压器隔直装置应用及问题分析夏志凌，胡凯波(浙江浙能兰溪发电有限责任公司，浙江兰溪321100)摘要:越来越多的直流输电线路投入运行，电网呈现交直流共存的现象。
但直流输电在双极不平衡及单段运行的方式下，对临近的交流变压器造成较大的影响。
本文详细介绍了宾金直流系统对我厂主变造成的影响，以及安装隔直装置后达到的效果。
关键词：主变压器;隔直装置;和应涌流中图分类号:TM41 文献标志码:A 文章编号：1671-8887(2019)06-0027-03DOI ： 10.16786/j .cnki. 1671 -8887.eem.2019.06.007Application and Problem Analysis ofTransformer Isolation DeviceXIA Zhiling, HU Kaibo{Zhejiang Zheneng Lanxi Power Generation Co., Ltd., Lanxi Zhejiang 321100, China)Abstract: More and more DC transmission lines are put into operation, and the power gridpresents the phenomenon of AC and DC coexistence. However, under the condition of double poleunbalance and single section operation, DC transmission has a great impact on the adjacent ACtransformer. This paper introduces in detail the influence of Binjin DC system on the maintransformer of our factory, and the effect Key words: main transformer; isolation device;引言为解决我国能源、负荷分布不均衡的矛盾，促 进我国“西电东送、南北互供、全国联网”的电力发 展战略，直流输电开始扮演越来越重要的角色。
500kV变压器中性点加装隔直装置的应用分析
500kV变压器中性点加装隔直装置的应用分析摘要:本文通过分析变压器发生直流偏磁的原因，比较变压器中性点直流电流抑制举措的优缺点，得出了通过对主变压器中性点加装隔直装置能有效抑制主变压器中性点直流电流的结论，并且对隔直装置运行情况及缺陷进行分析，提出了解决隔直装置频繁动作的具体措施，为变压器中性点直流电流抑制措施在变电站的应用提供参考。
关键词：变压器；中性点隔直装置；运行；维护引言：随着用电需求量的增长，电网结构不断加强，直流输电系统由于其较交流输电具有更高的稳定性，同等容量投资省、占地少等优点，在电网中得到越来越广泛的应用。
随着直流输电通道不断增加，当直流输电系统以大地回流方式(包括单极大地回线方式及双极不平衡方式)运行时，将会导致电网内其线行或接地极附近的变电站主变压器中性点直流电流过大，使变压器发生直流偏磁，导致谐波，噪声、过热等问题的发生，更有甚者会烧坏变压器。
因此，必须对主变压器中性点直流电流采取必要的抑制措施。
1.电容隔直装置的原理及其运行状态分析电容隔直装置的原理就是利用了电容器“隔直流通交流”的特性对直流电流进行抑制。
主要由直流抑制主设备和远方监控系统两部分构成，其中直流抑制主设备包括电容器、晶闸管、旁路开关、数字监控装置及交直流电流互感器CT、电压互感器PT，这些设备被集成在户外箱体内构成直流抑制主设备。
装置电气结构原理图如图1所示。
电容隔直装置有两种工作状态：“接地状态”和“隔直状态”。
电容隔直装置在电网运行正常时工作在接地状态。
如图1所示，此时#2变压器中性点52000接地刀闸在分位，52GZ电容隔直刀闸在合位，机械旁路开关K3合位，电容器被短接，装置运行于“直接接地状态”。
当变压器中性点出现直流电流，超过设定的电流定值和延时时，如图1所示，装置自动断开机械旁路开关K3，使电容器投入，利用电容“隔直(流)通交(流)”的特点，有效抑制流过变压器中性点的直流电流，此时装置运行于“隔直工作状态”。
变压器中性点加装电抗及隔直装置接线设计
变压器中性点加装电抗及隔直装置接线设计摘要：随着电网结构的不断加强，目前电力系统中大量采用自耦变压器等，变电站的单相短路电流往往先于三相短路电流接近甚至超过断路器的遮断容量。
在负荷密度较高的华东和广东地区，单相短路电流超标的问题更为严重，所以限制短路电流和简化优化电网潮流已成为电力系统发展需面对和解决的重要问题，目前常见的措施是在变压器中性点加装中性点电抗器来限制单相短路电流超标。
关键词：隔直装置；主接线设计；中性点电抗引言随着电网结构的不断加强和直流输电的快速发展，部分变电站需同时装设中性点电抗和隔直装置。
目前关于同时加装中性点电抗和隔直装置的变压器中性点回路的接线存在争议，各设计院在实际工程中的接线各不相同，综合考虑运行灵活性、检修方便性、技术经济性对中性点加装电抗器及隔直装置主接线设计进行了分析，分别针对电阻型直流抑制装置和电容型直流抑制装置提出了推荐的主接线方案，对保障变电站在设备检修情况下的安全稳定运行具有一定的参考价值。
1概述高压直流输电系统在大地回线运行方式下，大量直流将会通过直流接地极流入大地，并形成直流电场，导致直流电流经中性点流入变压器，引起变压器直流偏磁现象。
已有研究表明，直流偏磁现象不利于电网的安全运行———一方面，它改变铁心磁化曲线，使变压器发生饱和，变压器噪声，震动增大。
另一方面励磁电流的畸变使变压器成为一个谐波源，大量的谐波对电网保护设备带来一定的影响。
大地中的直流电流是变压器直流偏磁的主要诱因，地中电流主要由地磁感应电流和直流接地极入地电流组成。
直流偏磁现象的存在，威胁变压器的正常运行，所以研究和应用直流偏磁的抑制措施对电网的稳定运行具有重要意义。
在交直流混合输电电网中，当直流输电单极大地运行时，直流电流通过交流系统的变压器中性点流入交流系统，变压器中性点叠加直流分量后产生磁偏，造成磁饱和，使变压器产生谐波、振动、噪声、过热等问题，严重时可引起变压器损坏，并可能引起保护的误动，严重影响变压器及电网的安全稳定运行。
500kV变电站主变中性点加装小电抗和电容隔直装置方案要点
500kV 变电站主变中性点加装小电抗和电容隔直装置方案广东电网公司电力科学研究院广东省电力设计研究院2011年2月500kV 变电站主变中性点加装小电抗和电容隔直装置方案广东电网公司电力科学研究院广东省电力设计研究院2011年2月变压器中性点加装小电抗和电容隔直装置方案 1 项目背景由于电网结构加强，500kV 变压器采用自耦变压器等原因，部分500kV 变电站出现单相短路电流高于三相短路电流的现象，成为限制电网运行和发展的主导因素之一，需控制单相短路电流水平的增长。
在广东省电力设计研究院编制的《500kV 变电站主变中性点加装小电抗专题研究报告》的研究结果表明，500kV 自耦变压器中性点采用小电抗接地对降低单相短路电流的效果明显，随着电力系统规模的扩大和系统短路电流的不断增大，采用中性点小电抗接地的方式来限制变电站的短路电流是很有必要的。
在另一方面，直流输电的快速发展带来了变压器直流偏磁的问题。
目前已有五回直流输电系统落点的广东电网，由于地质条件的特殊性(多为花岗岩地质，大地直流电阻较大，这些直流输电系统初期的单极系统调试和后期的非正常运行所引起的大地回线方式导致交流系统中接地变压器的直流偏磁问题变得越来越严重和频繁，是国内变压器直流偏磁问题最严重的省份。
变压器直流偏磁可能会导致引起主变谐波、噪声、过热等问题，严重时可引起变压器、电容器组的损坏，并可能引起保护的误动，影响了变压器、电容器组，乃至电网的安全运行。
广东电网公司电力科学研究院针对变压器直流偏磁的抑制措施，开展了大量的研究工作，研制出一套新型的电容隔直装置，并已成功应用于广东电网多个变电站，对变压器直流偏磁的抑制效果明显。
目前，广东电网部分变电站同时出现单相短路电流过大和变压器直流偏磁的问题，针对该问题，本报告对主变中性点同时加装小电抗和电容隔直装置的设计方案及对各方面的影响作了必要的分析。
2 主变中性点小电抗简介2010年，广东电网横沥、香山、鹏城、宝安、莞城共五个500kV 变电站的主变中性点加装了小电抗。
500 kV变压器中性点加装小电抗及电容隔直装置的原理分析
CHUANGXINKEJI 2013.05 77
Copyright©博看网 . All Rights Reserved.
图4
玻璃管（如图 4），由于制造困难，每一根组 合热管的成本将高于真空管，虽然有上述 性能上的优势，但由于其余部分与真空管 太阳能热水器完全相同，故成本高于真空 管式太阳能热水器，不易推广。
2.方案二 直接将型号适宜的热管插入热水器水 箱中（如图 5）。考虑管本身的散热问题， 可制作一个矩形箱（如图 6），将热管封于 箱内，箱的上表面为玻璃板，箱的内层底 面再铺（或涂）上黑色吸热材料，这样，由 于 热 管 与 外 界 空 气 隔 离 ，散 热 将 大 大 减 少，且矩形箱内底为黑色，吸热面积大大
起保护的误动，严重影响变压器及电网的 隔直装置通过隔离刀闸 K3 串联在小电抗
在 2011 年夏大方式下，广州电网考虑花
安全稳定运行。
后，若小电抗故障或需检修，通过闭合旁路 都、北郊均独立成区，北郊站三台主变合母运
针对 500 kV 北郊变电站同时出现单相 刀闸 K1 退出小电抗，不影响电容隔直装置 行，广南、增城均分母运行。500 kV 北郊站
图 1 改造后主变中性点电气接线图
主变中性点加装小电抗分析
性点叠加直流分量后产生磁偏，造成磁饱 地刀闸 K2 转换到直接接地，从而变压器可
1.主变中性点加装小电抗必要性分析
和，使变压器产生谐波、振动、噪声、过热等 以实现直接接地和小电抗接地之间的切
根据北郊站的主变参数，采用 PSCAD
500kV变压器电容隔直装置存在的问题分析及改进
500kV变压器电容隔直装置存在的问题分析及改进摘要：为治理某500kV变电站变压器直流偏磁，在3台主变中性点分别加装了电容隔直装置。
针对一起500kV变压器中性点电容隔直装置动作不同步异常事件，介绍了电容隔直装置原理结构和动作逻辑，分析了该事件发生经过，阐述了造成该次动作异常的原因。
分析结果表明，该电容隔直装置控制逻辑不合理，由于PT存在测量误差，不能实现“同投同退”，因此装置短时失去隔离直流偏磁的功能，对变压器造成较大的危害。
最后，针对该问题，给出了改进措施。
关键词：500kV变压器；电容隔直装置；问题分析；改进引言某500kV变电站是南方电网粤北电网枢纽站，为广东外环网工程的重要组成部分，设计容量为4×1000MW，已投运主变3台。
受“西电东送”多条直流通道的影响，该变电站投运以来，多次发生主变中性点直流电流超标事件。
经试验，查明故障原因为受系统直流单级大地运行方式下入地电流影响。
本文对隔直装置未“同投同退”的异常问题原因进行分析，提出相应的改进措施，以期对变压器加装隔直装置的工程应用提供指导[1]。
1 电容隔直装置的基本原理电容直流电流抑制装置(下简称电容隔直装置)其基本原理是在电容器的两端并联一个晶闸管及机械开关旁路装置，置于变压器中性线实现直流电流的抑制作用，也就是利用了电容器“隔直流通交流”的特性。
装置有两种工作状态：当旁路开关处于合上位置时，装置称为“接地状态”。
当旁路开关处于断开位置时，装置称为“隔直状态”。
电容隔直装置在电网运行正常时工作在接地状态。
当检测到变压器中性点电流的直流分量超过设定限值和延时(一般为5 A，12 s)，装置自动转为隔直状态。
在装置为隔直状态时，当检测到电容器两端电压的直流分量低于设定限值和延时(一般为2.5 V，60 s)，控制器判断为变电站的直流地表电势消失，装置自动转为接地状态。
在装置为隔直状态时，当检测到变压器中性点电流的交流分量超过限值(一般为300 A)时，控制器判断为电网发生短路故障，装置触发闭合电容器的晶闸管和机械开关旁路自动转为接地状态，保证变压器中性点直接接地，起到限压和分流的作用，从而使电容器免受长时间的大电流作用，达到保护电容器的目的及避免变压器中性点暂态过电压。
500kV变压器中性点接地方式的改良方案探讨
500kV变压器中性点接地方式的改良方案探讨山西省太原市030032摘要：在电力系统中，我们通常将变压器的中性点与大地之间的连接方式称为变压器中性点的接地方式。
随着我国输变电网的发展，用户用电负荷增加，在500kV电压等级的变电站主变压器多采用中性点直接接地的方式。
同时，广东电网的装机容量提升，也产生了单相短路电流高于三相短路电流的现象，所以在500kV自耦变压器的中性点处加装小电抗可以解决单相短路电流过大的问题。
关键词：500kv；变压器；接地方法1 500 kV变压器中性点的接地方式在主变的中性点接地刀闸旁新设一个电容隔直装置，主要是为了使当流经主变中性点的直流电流超过限值时电容隔直装置内的开关断开，使装置内的电容器投入，起到阻断直流电流的作用。
于是500kV变电站的主变由于多方面因素的需要，中性点区域的接线设置如图1所示。
图1 主变中性点接线方式2 500 kV变压器的中性点常规操作根据《电气操作导则手册》的规定，人员在对主变进行停送电操作时，先合上主变的中性点接地刀闸。
这是因为将主变停电时，会产生操作过电压，高电压会对主变绝缘产生破坏，先合上变压器中性点接地刀闸，将稳定其系统电压，保护主变绝缘;而给主变送电时，会产生很大的励磁涌流，对主变本体及相关设备将产生较大的电动力，中性点接地刀闸先合上的话，会更快地衰减其励磁涌流，以保护主要绕阻不受太大电动力影响，以防止过电压危及设备安全。
操作完毕后，再将变压器中性点刀闸置于系统要求的位置。
以图1中的接线方式操作为例，在对主变的停电或送电都需要先合上53DK7接地刀闸和合上53000接地刀闸，并且拉开53GZ隔离开关。
这样既保证了主变停送电操作时中性点是直接接地的，同时也保护了电容隔直装置不会受到过电压的影响。
而在一般情况下主变正常运行时，系统要求的位置是主变的53DK7接地刀闸和53000接地刀闸都处于拉开位置，53GZ隔离开关处于合上的位置，即主变经过小电抗和电容隔直装置接地。
浅谈变压器电容隔直装置的应用研究
浅谈变压器电容隔直装置的应用研究摘要：直流输电线路的大规模投入使用，使电网出现了交直共存的情况，而直流输电则会对交流变压器产生较大影响，干扰其正常工作。
因此，本文就一特高压直流输电系统对某厂造成的影响进行了详细阐述，并描述安装隔直装置后的具体效果和遇到的问题，希望能为有关人士提供参考和借鉴。
关键词：变压器；电容隔直装置；参数设定前言为了解决我国电力紧缺的问题，我国提出了有关电力发展的战略目标，而直流输电则在这期间充当着重要的角色。
相较于交流输电，直流输电的输送容量更大、输送距离更远，而且并网更加容易。
但是特高压直流输电产生的电位差会引起变压器直流偏磁，严重影响变压器的工作。
某电厂距离一段特高压直流输电线路的终点站较近，考虑到直流输电线路对变压器主设备的危害，该厂于直流输电工程调试期间，在输电线路双极、单极和不同输送功率的运行方式下，对厂内的4台500kV主变压器进行监测，监测参数包括噪音、振动、直流电流等，实测显示偏磁电流已超12A的限制要求。
1变压器电容隔直装置构成和基本原理1.1 电容隔直装置的构成为了避免特高压直流输电的时候导致变压器出现直流偏磁现象，对变压器造成严重影响，该厂在4台主变和1台备变的中性点各安装了1套变压器隔直装置，下图为变压器隔直装置原理图。
图1变压器隔直装置原理图从上图可以看出，变压器电容隔直装置位于地面与变压器中性点中间，本身由晶闸管SCR、电容器以及机械旁路开关K3并联组成。
一般情况下，K3处于闭合状态，变压器中性点经其直接接地。
当变压器中性点的直流电流超出上限值的时候，便会被隔直装置检测到，此时K3会自动断开，而电容器C则会阻隔直流电流。
因为电容器工频阻抗足够小，所以交流系统依然能够实现有效接地，并且保证交流电流在变压器中的顺利流通。
而当其中流通的交流电流超出限定值的时候，SCR则会被快速导通，K3进入闭合状态，及时保护电容器C，并确保变压器中性点能够顺利接地。
1.2 电容隔直装置的基本原理电容隔直装置的基本原理是通过控制旁路开关K3的闭合和断开，来控制电容器C的投入和切除，最终实现对直流电流的抑制作用。
浅析500kV变电站电容隔直装置的应用
44高压直流输电在远距离进行大容量电能的输电过程中"具 有更好的经济性"在我国) 西电东送* 的战略中"大量采用的高 压直流输送方式% 但随着直流输电通道的持续增加"直流系统 采用的大地回流方式会导致附近变压器中性点直流分量增大" 产生严重的直流偏磁问题"对电力系统的正常安全稳定运行造 成了不利影响% 为此"必须采取抑制变压器中性点直流分量的 措施% 本文大致介绍了变压器直流偏磁的概念"并分析了电容 隔直装置的基本原理及其应用"为电容隔直装置在 5%%.U变电 站中的应用提供了一些参考%
. Al会l导R致i变g压h器ts的铁R芯es高e度r饱ve和d".由此引发变压器局部过热$噪
音增大$产生大量谐波% 一方面铁芯磁致伸缩加重使得变压器 振动更为严重"缩短变压器的寿命&另一方面增加的谐波可能 会导致变压器的无功消耗增加"长时间过热还会破坏绝缘"以 及导致继电保护装置误动%
能是!由于机械开关接通速度相对晶闸管导通速度较慢"在旁 路机械开关 a( 合闸前"晶闸管能够提前导通"使得电容器 =的 电量能够及时释放"以降低旁路开关 a( 合闸时的冲击电流"起 到快速保护电容器的作用% 当电网故障排除后恢复到正常状 态后"隔直装置便自动切换回) 隔直状态* 继续运行%
图 电容隔直装置原理图 &电容隔直装置的应用 当电网正常运行时"投入电容隔直装置"即将变压器中性 点接地刀闸 a$ 拉开"将变压器中性点隔直装置投切开关 a) 合 上"并将隔直装置控制器控制把手打到) 自动* 模式"即电容隔 直装置可以通过装置的控制器来实现自动功能% 若工作需要" 将控制器控制把手打到) 手动* 模式"则可以由运行人员对旁路 机械开关 a( 手动进行分合闸操作% 当需要对电容隔直装置进行检修或遇到紧急情况需要停 运隔直装置时"则应先将电容隔直装置切换到) 接地状态*"然 后再将变压器中性点接地刀闸 a$ 合上"最后才能将变压器中 性点隔直装置投切开关 a) 拉开"使得电容隔直装置退出运行% "总结 5%%.U变电站作为) 西电东送* 的主要通道之一"会受到高 压直流输电系统一定程度的影响"变压器直流偏磁问题相对突 出% 通过在 5%%.U变电站安装电容隔直装置"可以将流过变压 器中性线中的直流分量进行抑制"乃至彻底) 隔绝*"真正做到 降低变压器受到直流偏磁的影响"降低变压器的损耗"以及谐 波和其他不良因素的影响"对维护 5%%.U变电站内变压器的正 常运行具有重要作用% 现如今"在电容隔直装置的实际应用 中"电容隔直装置均正确动作"对维护电网的稳定运行起到了 重要作用% 参考文献 $ 刘春明黄彩臣潘明明杨嘉楠闫旭东&抑制变压器 直流偏磁 的 电 容 隔 直 装 置 优 化 配 置 G &高 电 压 技 术)%$0 %1 )(%92)($3& ) 林锦桐&5%%.U变电站电容隔直装置案例分析 G &电 工技术)%$0%) 3%23$& ( 杨鑫冯正伟汪铭峰金春山&电容型隔直装置对电网 设备及线路保护的影响分析 G &东北电力技术)%$5%9 )12($&
