电磁炉维修手册(内部资料)

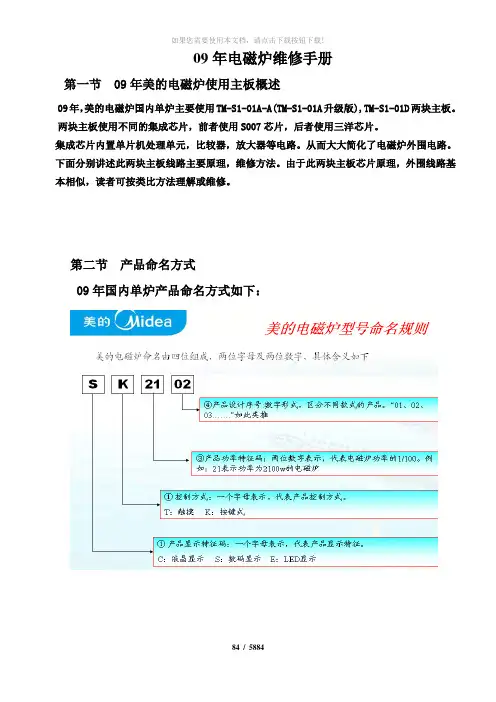

09年电磁炉维修手册第一节09年美的电磁炉使用主板概述09年，美的电磁炉国内单炉主要使用TM-S1-01A-A(TM-S1-01A升级版),TM-S1-01D两块主板。

两块主板使用不同的集成芯片，前者使用S007芯片，后者使用三洋芯片。

集成芯片内置单片机处理单元，比较器，放大器等电路。

从而大大简化了电磁炉外围电路。

下面分别讲述此两块主板线路主要原理，维修方法。

由于此两块主板芯片原理，外围线路基本相似，读者可按类比方法理解或维修。

第二节产品命名方式09年国内单炉产品命名方式如下：第三节电磁炉产品爆炸图一、电磁炉的结构分析电磁炉的立体结构分析图电磁炉的结构相对来说较简单，主要由：塑料外壳、陶瓷面板、电控系统、散热系统等构成。

如下图：⑴、塑料面盖和塑料底座构成了电磁炉的塑料外壳。

⑵、陶瓷面板就是电磁炉上的微晶玻璃板。

⑶、电控系统主要由主电路板、显示板、线圈盘等组件构成。

⑷、散热系统由散热风机、温度传感器、电路板散热片等组成。

电磁炉的整体结构图第四节 电磁炉工作原理一、电磁炉工作原理微晶面板塑料底座主电路板显 示 板线 圈 盘塑料面盖风 机1、电磁炉的加热原理电磁炉主要是利用电磁感应原理将电能转换为热能的厨房电器。

当电磁炉在正常工作时，由整流电路将50Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20-40KHz的高频电压。

电磁炉线圈盘上就会产生交变磁场，磁力线就会在锅具底部反复切割变化，使锅具底部产生环状电流（涡流），并利用无数的小涡流高速振荡铁分子，致使器皿本身自行高速发热，然后通过热量传递原理，使器皿加热盛装在其内的东西。

这种振荡生热的加热方式，能减少热量传递的中间环节，大大提高制热效率。

电磁炉是应用高频感应涡流生热的原理设计制造的，它保持并大大优于一般热源炉的烹饪功能，有“烹饪之神”的美誉。

2、电磁炉电控部分工作原理3、电磁炉工作流程：4、美的电磁炉电气性能参数5、电磁炉各种功能控制原理目前，电磁炉行业里各大品牌厂家的产品，一般就产品功能设计来说都各有特色，自成一家。

然而，美的电磁炉产品功能设计的特点，都能够结合市场的需求，根据不同区域用户的日常生活使用习惯等进行设计。

下面就美的电磁炉产品的主要功能特点进行详细的说明和解释，希望便于维修服务人员对美的电磁炉产品的了解和熟悉。

美的电磁炉产品设计的功能模式，从电控设计控制方式上，总体而言可以分为三大部分，即“手动功能控制方式”、“自动功能控制方式”和“半自动功能控制方式”三大类。

二、电磁炉故障代码说明1、数码管类产品（用数码管显示保护代码）：数码管类产品（用数码管显示保护代码）：第五节 电磁炉检修工装的制作及使用方法为了防止检修电磁炉时进一步扩大故障，方便检修， 制作电磁炉的检修工装并按照使用方法操作。

1、选材：⑴、用胶木板或其他绝缘材料按附图电路制作⑵、开关选用15A 漏电保护器（漏电流15-30mA ）或者15-20A 双联空气开关。

⑶、电流表选用量程为0-15A 交流电流表（型号85L1）检测输入电流的大小。

⑷、电压表选用量程为0-250V 交流电压表（型号85L1）检测目前电压状况。

2、制作选择厚度不小于20mm 的硬质绝缘板250×200mm 左右，左侧使用电源线接入220V 交流电，插座安装在右侧；电压表电流表安装上方，开关靠近电源接在左侧。

3、使用说明AV~AC220V空气开关220V200WK0—20A插座⑴、先将开关“K”置于“断开”，再把电磁炉接入插座；如果电压正常，电流较大，灯泡发光，说明电磁炉内部存在严重短路；这时应重点检查压敏电阻（VA）、整流桥（BD）、滤波电容（C1、C5）、IGBT、高压二极管等是否击穿短路。

⑵、如果灯泡不亮，则电流为零，说明电磁炉内部断路；这时应重点检查保险管是否烧断，并对内部主电路进一步检查有无短路或短路。

⑶、如果灯泡微亮，则电流较小，说明电磁炉空在正常；这时应将开关置于“闭合”、对其他性能进行检测。

第六节电磁炉的使用及保养说明一、电磁炉的正确操作方法1、使用前仔细阅读产品说明书，了解电磁炉所具有的功能与注意事项。

2、使用前必须检查被使用电源的插座及线路是否满足电磁炉正常工作时所需要的条件。

3、电磁炉的按钮为轻触开关，有的高档机型还采用了触摸屏控制技术，因此对控制面板的上按钮操作时就应注意不要用力过大（或长按），以免损坏按键或缩短按键使用寿命。

4、不要在电磁炉工作时直接拔掉插头，应先按“开/关”键使电磁炉进入待机状态，并待风机停止运转后再拔掉插头，这样有利于延长电磁炉的使用寿命。

5、电磁炉在烹饪使用时，注意要使用厂家配送的专用烹具。

这样利于电磁炉的工作工作。

6、使用过程中，避免锅具对陶瓷板过度用力冲击，需要轻拿轻放。

二、电磁炉的日常使用保养1、陶瓷面板与控制面板的清洁：轻微污垢请用柔软的湿抹擦拭。

如果是有油污，以柔软的湿抹布沾少量牙膏或中性洗洁剂在电磁炉陶瓷板处于微热态时擦拭（约35℃-40℃）。

2、清理陶瓷面板污垢时，请勿用坚硬的刷子强制性刷洗炉面。

3、排气口与吸气口的清洁：可用柔软的毛刷子或微型吸尘器进行清理。

4、电磁炉陶瓷面板和塑料件的外观清洁，请勿用水直接清洗。

5、避免对正在使用或刚使用完毕后的热态炉面污垢，马上用冷水去擦。

三、电磁炉的日常使用注意事项1、请单独使用10A以上的插座。

切勿用万用插座与其他电器同时使用。

2、使用时，电磁炉用水平放置，侧面、背面与墙体距离至少要有10CM以上。

3、避免将电磁炉放置正在地毯、台布、薄纸上使用，以免堵塞吸气或排气口，影响炉腔散热。

4、在电磁灶2－3m的范围内，最好不要放置电视机、录像机、收录机等怕磁的家用电器，以免受到不良影响。

5、经常进行电磁炉的清洁，避免杂物（或蟑螂）进入电磁炉内，影响电磁炉的正常工作。

6、请勿将电磁炉摆放在瓦斯炉、煤油炉旁等高温环境中使用。

第七节电磁炉电路图1、TM-S1-01A-A板(TM-S1-01A)（主芯片S007）2、TM-S1-01D板（主芯片LC87F2L08A）TM-S1-01A原理图TM-S1-01D原理图第八节电磁炉各电路分析美的电磁炉电路可以从功能模块上划分成以下主要的15个电路模块，本节将对15个模块结合美的电磁炉的标准板、TM板、QF板的实际电路原理进行阐述。

（1）、LC振荡电路；（2）、同步及振荡电路；（3）、IGBT高压保护电路；（4）、PWM 脉宽调控电路；（5）、IGBT驱动电路；（6）、浪涌保护电路；（7）、电流检测电路；（8）、电压检测电路；（9）、5V电源；（10）、18V电源；（11）、蜂鸣器报警电路；（12）、锅具温度检测电路；（13）、IGBT温度检测电路；（14）、风扇驱动电路；（15）、主电源；一、美的TM-S1-01A电路板电路模块分析1、主板和显示板接口说明单片机芯片放置在主板上，其中单片机已嵌入了相关比较器及部分电磁炉专用程序函数。

由于单片机芯片端口有限，一般通过串口驱动显示模块。

显示模块放置在显示板上。

为了统一所有产品，规定标准板和显示板的排线接口顺序。

根据产品的需要，确定了5个接口，其规定排列顺序及说明列表如下：端口标号名字规定说明1GND地线地线2+5V5V电源5V电源供电3PORT2一般输入输出端口用作与显示模块通讯数据DATA 端口4PORT1一般输入输出端口用作与显示模块通讯时钟CLK 端口5PORT3一般输入输出端口用作与显示模块通讯选通STB 端口2、电路模块分析LC振荡电路：元件组成：谐振电容C5，线圈盘L，IGBTLC振荡电路是整个电路的核心部分，是电能转换成为电磁能的实现部分。

其中L是指接在OUT1和OUT2之间的线圈盘，而C则为并在L之间的电容C5。

电路通过IGBT的高频开关（一般频率在20K-30K）形成LC振荡，从而在L上形成高频变化的电流，变化的电流又使得L产生变化的电磁波。

以上波形图是根据LC振荡工作原理，绘制的示意图：T1-T2：IGBT控制极为高电平，IGBT饱和导通，电流I1从电源流过线盘L，电能转换为磁能存储在线盘上。

T2-T3：IGBT控制极为低电平，关断IGBT，由于电感不允许电流突变，电流I2流向电容C5，能量转移到C5，I2减到最小时，也就是线盘的能量全部放完时，VC 达到最高。

T3-T4：电容开始通过线盘方向放电，所以此时I3为负向，电容的能量转移线盘上，VC最低时，反向电流I3最大。

T4-T5：此时IGBT开通，但由于感抗的作用，不允许电流突变，负向电流I4继续向电容C5充电直至为0。

所以，在一个高频的周期里，T2~T3的I2是线盘磁能对电容C5的充电电流，T3~T4的I3 逆程脉冲峰压通过L1放电得电流，T4~T5得I4是线盘两端的电动势反向时形成的阻尼电流，因此，IGBT的导通电流实际是I1。

IGBT的电压变化：在静态时，VC为输入电源经过整流滤波后得直流电源，T1~T2，IGBT饱和导通，VC接近地电位，T4~T5，VC为负压，T2~T4，也就是LC自由震荡得半个周期，VC上出现峰值电压，在T3时VC达到最大值。

以上证明两个问题：一是在高频电流得一个周期中，只有I1是电源供给线盘能量的，所以I1的大小就决定加热功率的大小，同时脉冲宽度越大，T1~T2的时间就越长，I1就越大，反之亦然，所以要调节加热功率，只需要调节脉冲宽度；二是LC自由震荡的半个周期是出现峰值电压的时间亦是IGBT的截止时间，也是开关脉冲没有到达的时间，这个时间关系是不能错位的，如果峰值脉冲还没有消失，而开关脉冲已提前到来，就会出现很大的瞬间电流导致IGBT烧坏，因此必须保证开关脉冲的前沿与峰值脉冲后沿同步。

同步及振荡电路元件组成：R3，R19，R17，R14，C8，R4，R5，R32，R37，R15，R14，R24，C9，C30，U1（20，19脚）电磁炉功率控制的核心电路，主要作用是从LC振荡中取得同步信号（注1），根据同步信号振荡产生锯齿波，为IGBT提供前级驱动波形。

此电路的输入信号是线盘两端（即CN3和CN4）的谐振波形，U1 的3脚输出控制IGBT前级的PWM 信号。

如图所示，其信号取自LC振荡的电容C5两端的分压，一路经过R3、R19、R17、R14和C8得到相位电压A 点，送到单片机20脚；另一路经过R4，R5，R32，R37，R15，R16，R24得到相位电压B 点，送到单片机19脚。

单片机得到两者信号，并经过内部处理，从而得到可控制的同步PWM，并从U1 的3脚输出。

检锅检锅就是检测电磁炉上是否有锅，台湾的厂家称之为负载侦测，也就是把加热的锅具视为电磁炉的负载，是电磁炉电路的一部分。

我们的检锅是脉冲法检有锅，就是通过内部信号处理可以检测是否锅具。
