低噪声可变增益放大电路的设计和应用
ad603手册
ad603手册1. 简介AD603是ADI（Analog Devices Inc.）推出的一款低噪声，宽带可变增益放大器。
该芯片内部集成了一个控制电压输入端，可通过调节该输入电压实现增益的控制。
本手册将为您介绍AD603的主要特性，电路连接，使用方法和一些应用示例。
2. 主要特性2.1 低噪声：AD603采用了高性能放大器核心，能够在低噪声环境下提供出色的信号放大效果。
2.2 宽带性能：该芯片的带宽范围从DC到40MHz，可以满足多种应用场景的需求。
2.3 可变增益：AD603的增益范围为-14dB到20dB，通过控制电压输入端的电压，可以轻松地调节增益。
2.4 供电电压范围：AD603可以在单电源供电下工作，供电电压范围为5V到15V，非常适合嵌入式系统等低功耗应用。
2.5 稳定性：该芯片具有良好的温度稳定性和电源稳定性，保证了信号放大的一致性和可靠性。
3. 电路连接AD603的电路连接非常简单，下面是一种常见的连接方式：3.1 高频输入端（INHI和INLO）：将要放大的信号输入到INHI和INLO引脚，可以通过串联电容和电阻来完成信号的直流分离和控制输入阻抗。
3.2 控制电压输入端（VGAIN）：通过改变VGAIN引脚的电压，可以实现对增益的控制，增益和控制电压之间存在线性关系。
3.3 电源端（VD+和VD-）：将正负电源连接到VD+和VD-引脚，供芯片工作所需的电能。
3.4 输出端（OUTHI和OUTLO）：从OUTHI和OUTLO引脚输出放大后的信号，可以通过串联电阻和电容来滤除直流分量和控制输出阻抗。
4. 使用方法AD603的使用方法非常简单，下面是一般的步骤：4.1 电路连接：按照上述的电路连接方式，将AD603与其他电路元件连接好。
4.2 供电：将适当的电源电压接入VD+和VD-引脚，确保芯片正常工作。
4.3 增益控制：通过控制电压输入端（VGAIN）的电压，调节增益到合适的值。
《低噪声放大器设计》课件
采用线性化和稳定化技术，提高放 大器的线性度和稳定性。
低噪声放大器设计的案例分析
我们将分享几个具体的低噪声放大器设计案例，包括设计过程、技术方案和 实际效果分析，帮助您更好地理解和应用低噪声放大器设计。
结语
低噪声放大器设计是通信系统中重要的一环，通过深入研究和应用设计原理 和技巧，我们可以提高系统的性能和可靠性。感谢您的聆听！
《低噪声放大器设计》 PPT课件
噪声放大器设计是通信系统中关键的组成部分，为了提高系统的性能和可靠 性，我们需要深入了解低噪声放大器的设计原理和应用。本课件将介绍低噪 声放大器的基本概念、设计技巧和应用案例。
什么是低噪声放大ห้องสมุดไป่ตู้？
低噪声放大器是一种具有较高信号放大增益且噪声水平较低的放大器。它主 要用于在信号链的前端进行信号放大，从而提升整个系统的信噪比和灵敏度。
低噪声放大器具有宽 频带特性，适用于不 同频段的信号处理。
低噪声放大器的常见应用
无线通信
低噪声放大器在接收机和发射机中广泛应 用，提高通信质量和覆盖范围。
医疗设备
低噪声放大器在医学检测和成像设备中起 到关键作用，提高信号质量和可靠性。
传感器系统
低噪声放大器用于信号采集和处理，提高 传感器系统的灵敏度和精度。
卫星通信
低噪声放大器用于卫星通信系统，提供可 靠的信号接收和转发功能。
如何设计低噪声放大器？
1
放大器电路的优化设计
2
利用合适的电路结构和元件参数，
优化放大器的性能和噪声系数。
3
调试和测试技巧
4
合理调试和测试放大器的工作状态， 确保其性能和可靠性。
前端设计
选择合适的前端元件和电路拓扑， 降低系统的噪声输入。
低噪声放大器的原理
低噪声放大器的原理
低噪声放大器是一种电子设备，用于放大电信号，同时尽量减小噪声的干扰。
其原理主要包括以下几个方面：
1. 输入电路设计：低噪声放大器的输入电路采用高阻抗、低噪声的元件和结构设计，以减小对输入信号的干扰。
常见的设计技巧包括使用高阻抗输入电路、采用薄膜电阻、陶瓷电容等元件，以及合理布局和屏蔽设计等。
2. 放大器结构：低噪声放大器通常采用共基极、共集极或共源极等结构，以提供高增益和低噪声。
其中，共源极结构被广泛应用于射频放大器，其工作原理是利用场效应管的高输入阻抗和低噪声系数。
3. 负反馈设计：通过引入负反馈，可以有效降低放大器的噪声系数。
负反馈可以利用输出与输入之间的比例关系来抵消放大器内部的噪声。
常见的负反馈设计技巧包括采用电阻网络、差分输入等。
4. 电源噪声抑制：低噪声放大器需要通过设计合理的电源滤波电路来减少电源噪声的影响。
这可以通过使用电源滤波电容、电感等元件来实现。
总体来说，低噪声放大器通过合理的电路设计和结构选择，以及负反馈和电源噪声抑制等技术手段，目的是尽量减小放大器本身引入的噪声，从而提供纯净的放大信号。
增益可调超宽带低噪声放大器的开题报告
增益可调超宽带低噪声放大器的开题报告一、选题背景随着科技的不断发展，射频电路对于通信、雷达、导航等应用中的信号处理器件的需求越来越高。
在射频电路中，低噪声放大器（LNA）是一个重要的组成部分，它需要保持着高增益、低噪声和宽频带等特性。
而可调增益的LNA能够实现在不同的场合下，通过调整增益达到最佳性能的要求。
因此，开发一种增益可调、超宽带、低噪声的LNA具有重要的实际意义和应用前景。
二、研究内容本研究旨在设计一种增益可调超宽带低噪声放大器，主要研究内容包括以下几个方面：1. 设计一种高增益、低噪声的放大电路，采用合适的电路拓扑结构来实现。
2. 对于这种放大电路进行参数优化，以获得更高的性能指标。
3. 设计一种增益可调电路，实现对放大电路增益的调整。
4. 将增益可调电路和放大电路组合在一起，并设计出合适的功率分配网络，以实现超宽带的频率响应。
5. 通过电路仿真和实验验证，检验该低噪声放大器的表现。
三、预期成果通过本研究，预期达到以下几个成果：1. 设计出一种增益可调、超宽带低噪声放大器，实现高增益、低噪声、超宽带的特性。
2. 对于设计的放大器进行仿真和实验验证，检验其性能指标，并与同类产品进行比较。
3. 探究增益可调、超宽带低噪声放大器应用于通信、雷达、导航等领域的实际效果。
四、研究意义增益可调、超宽带低噪声放大器在通信、雷达、导航等领域具有重要的应用价值，本研究的开展将有助于：1. 为射频电路技术提供新型的解决方案，推动相关领域的发展。
2. 具有重要的应用前景，进一步发挥现有系统的性能，实现系统整合和功能升级。
3. 推进中国电子产业的发展，增强我国在该领域的竞争力，提高我国在国际射频电路市场上的话语权。
五、研究计划本研究计划分为以下几个阶段：1. 阶段一：研究论文调研和介绍，确定研究方向，制定具体研究计划，制定相关技术规范和标准。
预计研究时间为2周。
2. 阶段二：设计低噪声放大器电路，优化电路参数，初步进行电路仿真。

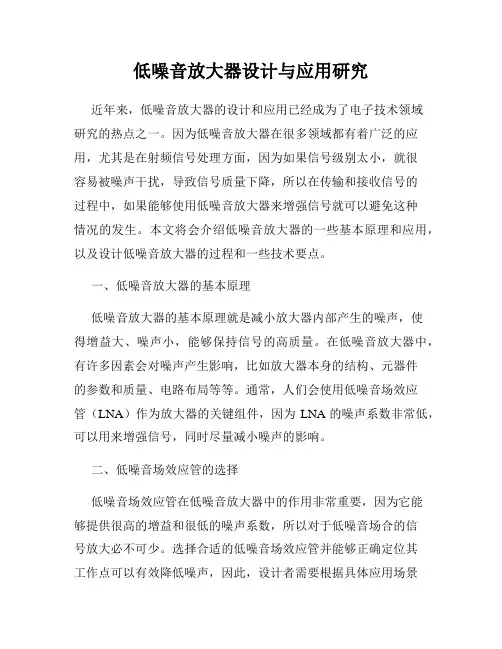

低噪音放大器设计与应用研究
低噪音放大器设计与应用研究近年来，低噪音放大器的设计和应用已经成为了电子技术领域研究的热点之一。
因为低噪音放大器在很多领域都有着广泛的应用，尤其是在射频信号处理方面，因为如果信号级别太小，就很容易被噪声干扰，导致信号质量下降，所以在传输和接收信号的过程中，如果能够使用低噪音放大器来增强信号就可以避免这种情况的发生。
本文将会介绍低噪音放大器的一些基本原理和应用，以及设计低噪音放大器的过程和一些技术要点。
一、低噪音放大器的基本原理低噪音放大器的基本原理就是减小放大器内部产生的噪声，使得增益大、噪声小，能够保持信号的高质量。
在低噪音放大器中，有许多因素会对噪声产生影响，比如放大器本身的结构、元器件的参数和质量、电路布局等等。
通常，人们会使用低噪音场效应管（LNA）作为放大器的关键组件，因为LNA的噪声系数非常低，可以用来增强信号，同时尽量减小噪声的影响。
二、低噪音场效应管的选择低噪音场效应管在低噪音放大器中的作用非常重要，因为它能够提供很高的增益和很低的噪声系数，所以对于低噪音场合的信号放大必不可少。
选择合适的低噪音场效应管并能够正确定位其工作点可以有效降低噪声，因此，设计者需要根据具体应用场景来选择不同类型的低噪音场效应管。
这里值得注意的是，不同型号的低噪音场效应管的带宽、噪声系数、功耗等性能参数都是不同的，因此，在选择时还需要根据具体的应用需求进行理性比较和选择。
三、低噪音放大器的设计低噪音放大器的设计需要考虑很多因素，比如电路布局、材料选择、元器件参数等等。
在设计过程中，需要对整个放大器电路进行综合考虑，并考虑到信号输入和输出的匹配问题。
此外，在设计过程中，还需要合理调整放大器的增益和带宽，以满足不同的应用需求。
一个好的低噪音放大器设计应该能够同时考虑到增益、带宽和噪声系数等多个指标，并在不同指标之间找到最佳平衡点。
最后，低噪音放大器的应用非常广泛，不仅可以用于射频信号处理，还可以用于包括医疗、通信、军事、航空、物联网等领域。
《低噪声放大器设计》课件
低噪声放大器（LNA）是一种专门设计的电子器件，主要用于接收微弱信号并 进行放大。在无线通信、雷达、电子战等领域中，低噪声放大器被广泛应用于 提高信号的信噪比，从而提高接收系统的灵敏度和性能。
低噪声放大器的性能指标
总结词
低噪声放大器的性能指标主要包括增益、噪声系数、线性度等。
详细描述
增益是低噪声放大器的重要指标，表示放大器对输入信号的放大倍数。噪声系数是衡量低噪声放大器性能的重要 参数，表示信号在放大过程中引入的噪声量。线性度则表示放大器在放大信号时保持信号不失真的能力。
采取电磁屏蔽、滤波等措施， 减小外部噪声对放大器性能的 影响。
降低闪烁噪声
采用适当的偏置条件和频率补 偿，降低闪烁噪声的影响。
03
CATALOGUE
低噪声放大器的电路设计
晶体管的选择
总结词
晶体管的选择是低噪声放大器设计的关 键，需要考虑其噪声性能、增益、稳定 性等参数。
VS
详细描述
在选择晶体管时，需要考虑其噪声性能， 通常选用低噪声晶体管以减小放大器的噪 声。同时，需要考虑晶体管的增益，以保 证放大器能够提供足够的增益。此外，稳 定性也是需要考虑的一个重要参数，以确 保放大器在工作时不会发生振荡或失真。
匹配网络的设计
总结词
匹配网络的设计对于低噪声放大器的性能至 关重要，其主要作用是减小信号反射和减小 噪声。
详细描述
匹配网络是低噪声放大器中不可或缺的一部 分，其主要作用是减小信号反射和减小噪声 。设计时需要考虑阻抗匹配和噪声匹配，以 使信号尽可能少地反射回源端，同时减小放 大器的噪声。常用的匹配网络有LC匹配网络 、微带线匹配网络等。
《低噪声放大器设 计》ppt课件
目 录
低噪声可变增益放大电路的设计和应用解读
低噪声可变增益放大电路的设计和应用[摘要]文章介绍一款可变增益放大电路在接收机前端的应用和设计,并通过利用ADS仿真和优化得到实际应用电路。
该可变增益放大电路的最大增益为64dB,增益控制范围大于83dB,最大增益时噪声系数达到1.8dB。
[关键词]低噪声;[作者简介]林磊,上海交通大学电子通讯与电气工程学院电子工程系工程硕士,研究方向:低噪声晶体管应用,上海,201200;沈海根,上海交通大学,上海,201200[中图分类号] TN721.1 [文献标识码] A [文章编号] 1007-7723(2009)04-0051-0004一、引言射频信号传输时,由于信号传输距离、传输路径损耗等传输条件的变化,接收机输入信号的幅度会在很大范围内变化。
因此,在接收机中经常会采用增益控制电路,根据接收信号的大小控制接收机的增益。
当输入信号小,前端放大器的增益最大,系统噪声系数最小,以达到最高接收灵敏度;当输入信号大时,调低前端放大器的增益,以防止放大器和后级电路饱和引起饱和失真。
根据这个方法,利用的增益控制值和混频器RSSI(接收信号强度指示)的输出电平,进行综合判断,就能估算出发射器与接收机之间的距离,再利用定向天线来判断信号的方向,就能够对信号源进行定位。
该方法实现简单,电路功耗低,发射器、接收机能长时间连续工作(发射机采用间歇发射,通常可以连续工作6个月以上)。
目前该方式普遍应用在野外的动物跟踪系统中。
另外,该系统可以应用在城市中独居老人、智障人士等人群或者宠物、物品的跟踪,便于失踪人口、物品的寻找,减少事故的发生。
笔者需要设计一手持接收系统,工作频率 ,要求接收灵敏度优于-130dBm。
针对该系统设计前端低噪声。
二、电路设计无线电波在自由空间中传播,其传输损耗Ls的表达式为:Ls=32.45+201gf+201gd。
由式可见,自由空间基本传输损耗Ls与频率f和距离d有关。
当f或和d增加一倍时,Ls均会增加6dB。
低噪声放大电路设计
低噪声放大电路设计
低噪声放大电路的设计一般遵循以下几个步骤：
1. 选择低噪声元件：在设计放大电路时，选择具有低噪声特性的元件是非常重要的。
例如，选择低噪声放大器、低噪声电阻、低噪声电容等。
2. 优化电路布局：电路布局的优化对于减小噪声干扰起着重要的作用。
应该避免布局中出现长导线、共用引线、共用地等可能引入噪声的设计。
3. 使用恰当的滤波器：在输入端或输出端添加适当的滤波器可以有效地滤除噪声干扰。
常见的滤波器包括低通滤波器、带通滤波器、高通滤波器等。
4. 降低信号放大：在设计放大电路时，尽可能降低信号的放大倍数。
由于噪声是与放大倍数成正比的，减小放大倍数可以有效地降低噪声干扰。
5. 两级放大：在设计放大电路时，可以采用两级放大的方式。
第一级放大器用于放大弱信号，第二级放大器用于放大第一级放大器的输出信号。
这种方式可以降低噪声对信号的干扰。
6. 使用差分放大器：差分放大器是一种能够抑制共模噪声的放大电路。
通过使用差分放大器，可以有效地减小噪声对信号的干扰。
7. 采用负反馈：负反馈是一种常用的方法，可以有效地降低放大电路的噪声。
通过在电路中引入负反馈，可以抑制噪声的增益，并提高电路的噪声性能。
通过以上步骤，可以设计出一个低噪声放大电路，并提高电路的噪声性能。
然而，实际的设计过程中还需要根据具体的应用需求和性能指标进行调整和优化。
低噪声放大器设计
低噪声放大器设计1. 引言本文档旨在讨论低噪声放大器的设计。
低噪声放大器在电子电路中起着重要的作用，可以提供高增益而又尽可能降低输入信号的噪声。
因此，低噪声放大器在无线通信、雷达系统和敏感测量等领域中得到广泛应用。
2. 设计原则低噪声放大器的设计应遵循以下原则：2.1 最小化噪声系数噪声系数是衡量放大器噪声性能的重要指标。
因此，在设计过程中应采取措施最小化噪声系数，例如使用低噪声元件、优化电路布局以降低噪声等。
2.2 选择合适的放大器拓扑结构不同的放大器拓扑结构具有不同的性能特点。
根据具体应用需求，选择合适的拓扑结构可以提高低噪声放大器的性能。
2.3 优化功率匹配功率匹配是低噪声放大器设计中的一个重要考虑因素。
通过优化功率匹配，可以提高放大器的效率和性能。
3. 设计步骤以下是一个简单的低噪声放大器设计的步骤：3.1 确定应用需求和规格首先，确定放大器的应用需求和规格。
这包括增益要求、频率范围、输入输出阻抗等。
3.2 选择合适的放大器拓扑结构根据应用需求，选择合适的放大器拓扑结构，例如共源放大器、共栅放大器等。
3.3 选取适当的元件选择适当的元件来实现放大器的设计。
对于低噪声放大器，应选择具有低噪声特性的元件，如低噪声晶体管等。
3.4 进行电路模拟和优化使用电路模拟工具进行低噪声放大器的电路设计和仿真。
通过不断优化电路参数，以满足设计需求和要求。
3.5 PCB设计和布局进行PCB设计和布局，优化电路的布局和连接，减少噪声干扰和信号损耗。
3.6 制造和测试根据设计要求，制造和测试低噪声放大器。
进行性能测试和验证。
4. 结论低噪声放大器设计是一个复杂而重要的工作，它需要综合考虑多个因素和技术。
本文档介绍了低噪声放大器设计的一般原则和步骤，希望能为读者提供一些参考和指导。
低噪声放大器
低噪声放大器1. 引言低噪声放大器（Low-Noise Amplifier，LNA）是一种广泛应用于无线通信系统中的重要电路器件。
它的主要功能是将来自天线的微弱信号放大到一个足够强度，以便后续电路可以有效地处理。
在无线通信系统中，LNAs通常作为接收链路的第一级放大器，承担着放大微弱信号、增加系统灵敏度、提高信噪比的关键任务。
本文将介绍低噪声放大器的工作原理、性能指标以及常见的设计技术，希望能帮助读者更好地理解和应用低噪声放大器。
2. 工作原理低噪声放大器的工作原理与一般放大器相似，都是通过引入外部直流电源，利用放大元件（例如晶体管）的放大特性，将输入信号放大到所需的幅度。
与一般放大器不同的是，低噪声放大器在设计上注重将输入端的噪声最小化。
这是因为在无线通信系统中，接收链路中的噪声是非常重要的考量因素。
LNAs需要尽可能地放大微弱信号，同时不引入过多的噪声，以保持系统的信噪比。
为了实现低噪声的放大，低噪声放大器采用了一系列的设计技术和电路拓扑。
接下来，我们将介绍一些常见的设计技术。
3. 设计技术3.1 硅锗杂化放大器硅锗杂化放大器是一种常见的低噪声放大器设计技术。
它采用硅和锗两种材料的结合，兼具硅和锗的优点。
硅材料具有良好的集成性能和工艺制造能力，而锗材料具有较高的迁移率和较低的噪声系数。
因此，硅锗杂化放大器能够在保持良好集成性能的同时，实现较低的噪声指标。
3.2 噪声系数优化噪声系数是衡量低噪声放大器性能的重要指标之一。
为了优化噪声系数，设计者可以采用一系列的技术手段，例如：•尽量采用低噪声的放大元件，例如高迁移率的晶体管；•优化电源的供电电压和电流，以减小噪声；•使用电流源对放大电路进行偏置，以提高放大器的线性度。
3.3 反馈放大器设计反馈放大器是一种常用的放大器设计技术，也可以应用于低噪声放大器的设计中。
通过适当选择反馈回路的参数和拓扑结构，可以有效地减小放大器的噪声系数。
在反馈放大器中，一部分输出信号经过反馈回路与输入信号相叠加，形成反馈信号，从而减小噪声。
低噪声可变增益放大电路的设计和应用
低噪声可变增益放大电路的设计和应用作者：林磊沈海根来源：《沿海企业与科技》2009年第04期［摘要］文章介绍一款可变增益放大电路在接收机前端的应用和设计，并通过利用ADS 仿真和优化得到实际应用电路。
该可变增益放大电路的最大增益为64dB，增益控制范围大于83dB，最大增益时噪声系数达到1.8dB。
［关键词］低噪声；可变增益放大器［作者简介］林磊，上海交通大学电子通讯与电气工程学院电子工程系工程硕士，研究方向：低噪声晶体管应用，上海，201200；沈海根，上海交通大学，上海，201200［中图分类号］ TN721.1 ［文献标识码］ A ［文章编号］ 1007-7723（2009）04-0051-0004一、引言射频信号传输时，由于信号传输距离、传输路径损耗等传输条件的变化，接收机输入信号的幅度会在很大范围内变化。
因此，在接收机中经常会采用增益控制电路，根据接收信号的大小控制接收机的增益。
当输入信号小，前端放大器的增益最大，系统噪声系数最小，以达到最高接收灵敏度；当输入信号大时，调低前端放大器的增益，以防止放大器和后级电路饱和引起饱和失真。
根据这个方法，利用可变增益放大器的增益控制值和混频器RSSI（接收信号强度指示）的输出电平，进行综合判断，就能估算出发射器与接收机之间的距离，再利用定向天线来判断信号的方向，就能够对信号源进行定位。
该方法实现简单，电路功耗低，发射器、接收机能长时间连续工作（发射机采用间歇发射，通常可以连续工作6个月以上）。
目前该方式普遍应用在野外的动物跟踪系统中。
另外，该系统可以应用在城市中独居老人、智障人士等人群或者宠物、物品的跟踪，便于失踪人口、物品的寻找，减少事故的发生。
笔者需要设计一手持接收系统，工作频率，要求接收灵敏度优于-130dBm。
针对该系统设计前端低噪声可变增益放大器。
二、电路设计无线电波在自由空间中传播，其传输损耗Ls的表达式为：Ls=32.45+201gf+201gd。
可变增益运算放大器设计
可变增益运算放大器设计
可变增益运算放大器是一种能够根据输入信号的大小调整放大倍数的放大器。
它通常由一个可变增益电路和一个运算放大器组成。
以下是一种常见的可变增益运算放大器设计方法：
1. 选择一个合适的运算放大器芯片，如LM741或TL071等。
这些芯片具有高增益和低噪声的特点。
2. 设计一个可变增益电路，可以使用电位器或可变电阻来实现。
这个电路的作用是调整输入信号的放大倍数。
3. 将可变增益电路与运算放大器芯片连接起来。
输入信号通过可变增益电路进入运算放大器，然后经过放大后的信号输出。
4. 调整可变增益电路的参数，以达到所需的放大倍数。
可以通过调节电位器或改变可变电阻的阻值来实现。
5. 进行电路测试和调试，确保放大器的性能符合要求。
可以使用示波器和信号发生器等仪器来检测输入输出信号的波形和幅度。
需要注意的是，可变增益运算放大器设计中需要考虑的因素还包括输入和输出阻
抗、频率响应、稳定性等。
在设计过程中，可以参考相关的电路设计手册和应用笔记，以获得更详细的设计指导。
2.4GHz可变增益CMOS低噪声放大器设计
现 。测 试 结 果 表 明 ， 高 增 益 为 １． Ｂ， 时 电路 的 噪声 系数 小 于 ３ Ｂ， 益 变 化范 围为 Ｏ １． Ｂ。在 １ ８Ｖ 电 最 １ ５ｄ 此 增 ｄ ～ １５ ｄ ．
压下 ， 电路 工 作 电 流 为 ３ｍＡ。 关 键 词 ： 频 集 成 电 路 ； 噪 声 放 大 器 ； 声 系数 射 低 噪
Ｋｅ ｒ ｓ：ＲＦＩ ；ｌ ｗ ｏ ｓ ｍ ｐ ｉ ｉｒ；ｎｏ ｓ ｉ ｕｒ ｙ ｗｏ ｄ Ｃ ｏ ｎ ｉｅ ａ ｌｆｅ ｉｅ ｆｇ ｅ
ＥＥＡＣＣ ： 】 ２ ２０
在考 虑 了输 入 端 Ｅ Ｄ Ｐ Ｄ 等 寄 生 电 容 的影 Ｓ ／Ａ
引
言
响， 并将 其作 为 匹配 网络 的一 部 分 的情 况下 分 析 了 Ｃ ＭＯ ＮＡ 设 计 中噪 声 系数 ， 益 和线 性 度 的折 ＳＬ 增 衷关 系 ， 给 出优 化方法 。文 中的结构 如下 ： 一节 并 第
Ａｂ ｔａ ｔ ｓｒ ｃ ：Ａ ． ２ ４ＧＨｚｖ ｒａ ｌ ｇ ｉ ａ ｉｂ ｅ ａｎＣＭ ０Ｓ ｌｗ ｏｓ ｍｐ ｉｅ ＩＮＡ ）ｉ ｐ ｅ ｅ ｔｄｉ ｈｓｐ — ｏ ｎ ｉｅａ ｌ ｉｒ（ ｆ ｓ ｒ ｓ ｎ ｅ ｔ ｉ ａ ｎ
ｐｒ ｅ ．Ｔｈｓ ＬＮＡ ｓ ｉ ｐｅ ｎ ｅ ｎ ＨＪ ． ８ ｔ ＣＭ ＯＳ ｐ ｏ ｅ ｓａ ｄ ｔ ｅ ｍｅ ｓ ｒ ｍｅ ｔ ｒｓ ｌ ｉ ｉ ｍ ｌｍｅ ｔｄ ｉ ＫＪ ０ １ ２ ｍ ｒ ｃ ｓ ｎ ｈ ａ ｕ ｅ ｎ ｅ ｕｔ ｓ
１ Ｌ ＮＡ 设 计 的理 论 分 析
在Ｃ ＭＯＳＬ ＮＡ 各 种结 构 中 ， 电感 源 简 并 结 构 （ｎ ｕ ｔ ｅｙｓ ｕｃ ｅ ｅ ｅａｉｎ 具 有 噪声 系数小 、 Ｉｄ ｃｉ ｌ ｏ ｒｅｄ ｇ ｎ ｒｔ ） ｖ ｏ
《低噪声放大器》原理与设计.ppt
入阻抗（即s11）。从理论上讲，一个频率点上，复数阻抗可以 匹配到实数信源阻抗，而整个频带内多个频率点的复数阻抗不
可能都匹配到实数信源阻抗。因此，上述各种匹配电路形式往
往是综合运用的。
输入匹配电路举例
23
级间匹配电路—基本要求 24
其基本任务是使后级微
波管输入阻抗与前级微
波管输出阻抗匹配，以
获得较大增益。在达到
当输入匹配电路不能使信源反射系数S和最佳反
射系数opt（噪声系数最小时的反射系数）相等时， 放大器噪声将增大。由于S是复数，不同的S值有 可能得到相同的噪声系数，在圆图上噪声系数等值 线为一圆，叫等噪声圆。
在圆图上表示噪声和增益——等噪声圆和等增益圆 15
等噪声源、等增益圆是我们设计输入输出匹配电路，尤其输入 匹配电路的依据。
动态范围是指低噪音放大器输入信号允许的最小功率和最大功率的范 围。动态范围的下限取决于噪声性能。当放大器的噪声系数 Nf 给定时，输 入信号功率允许最小值是：
Pmin N f (kT0 f m )M
其中：
fm －微波系统的通频带(例如中频放大器通频带)；
M－ 微波系统允许的信号噪声比，或信号识别系数； T0－ 环境温度，293K。 由公式可知，动态范围下限基本上取决于放大器噪声系数，但是也和整
对于实际的低噪音放大器，功率增益通常是指信源和负载都是 50Ω标准阻抗情况下实测的增益。
实际测量时，常用插入法，即用功率计先测信号源能给出的功 率 P1；再把放大器接到信源上，用同一功率计测放大器输出功率 P2， 功率增益就是
G P2 P1
低噪声放大器都是按照噪声最佳匹配进行设计的。噪声最佳匹 配点并非最大增益点，因此增益 G 要下降。噪声最佳匹配情况下的 增益称为相关增益。通常，相关增益比最大增益大概低 2－4dB。
ad603工作原理
