气体放电过程的分析干燥气体通常是良好的绝缘体,但当气体中存在自由带电粒子时,它就变为电的导体。

这时如在气体中安置两个电极并加上电压,就有电流通过气体,这个现象称为气体放电。

依气体压力、施加电压、电极形状、电源频率的不同,气体放电有多种多样的形式。

主要的形式有暗放电、辉光放电、电弧放电、电晕放电、火花放电、高频放电等。

20世纪70年代以来激光导引放电、电子束维持放电等新的放电形式,也日益受到人们的重视。

暗放电暗放电主要是非自持放电(但自持放电的某些区域中有暗放电存在)。

关于暗放电的理论是英国物理学家J.S.汤生于1903年提出的,故这种放电也称为汤生放电。

汤生理论的物理描述是:设外界催离素在阴极表面辐照出一个电子,这个电子向阳极方向飞行,并与分子频繁碰撞,其中一些碰撞可能导致分子的电离,得到一个正离子和一个电子。

新电子和原有电子一起,在电场加速下继续前进,又能引起分子的电离,电子数目便雪崩式地增长。

这称为电子繁流(图2)。

气体放电汤生根据上述物理描述,推导出抵达阳极的电子数目n u为式中n0为阴极发射的电子数;d为阴极阳极间距离;α为汤生第一电离系数。

上式表明,电子数目随距离d指数增长。

在一些光电器件中,特意充入一些惰性气体,使光电阴极发射的电子在气体中进行繁流,以得到光电流的放大,提高器件的灵敏度。

放电中产生的正离子最后都抵达阴极。

正离子轰击阴极表面时,使阴极产生电子发射;这种离子轰击产生的次级电子发射,称为r过程。

r过程使放电出现新的特点,这就是:r过程产生的次级电子也能参加繁流。

如果同一时间内,由于r过程产生的电子数,恰好等于飞抵阳极的电子数,放电就能自行维持而不依赖于外界电离源,这时就转化为自持放电。

辉光放电低压气体在着火之后一般都产生辉光放电。

若电极是安装在玻璃管内,在气体压力约为 100帕且所加电压适中时,放电就呈现出明暗相间的 8个区域(图4)。

图中下方的曲线表示光强的分布,按从阴极到阳极的顺序分为7个区。

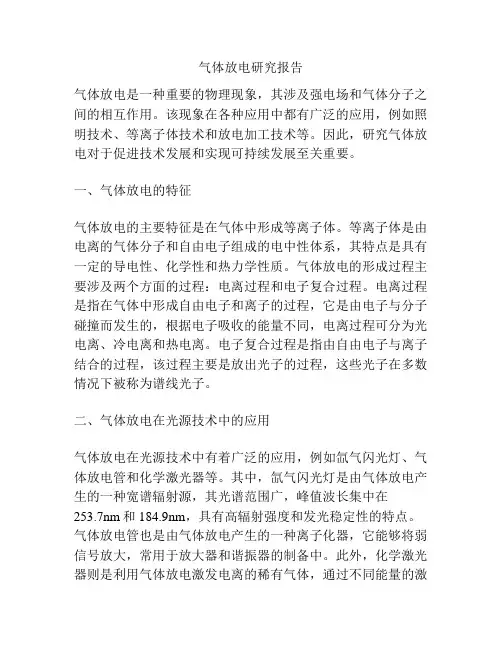

气体放电研究报告

气体放电研究报告

气体放电研究报告气体放电是一种重要的物理现象,其涉及强电场和气体分子之间的相互作用。

该现象在各种应用中都有广泛的应用,例如照明技术、等离子体技术和放电加工技术等。

因此,研究气体放电对于促进技术发展和实现可持续发展至关重要。

一、气体放电的特征气体放电的主要特征是在气体中形成等离子体。

等离子体是由电离的气体分子和自由电子组成的电中性体系,其特点是具有一定的导电性、化学性和热力学性质。

气体放电的形成过程主要涉及两个方面的过程:电离过程和电子复合过程。

电离过程是指在气体中形成自由电子和离子的过程,它是由电子与分子碰撞而发生的,根据电子吸收的能量不同,电离过程可分为光电离、冷电离和热电离。

电子复合过程是指由自由电子与离子结合的过程,该过程主要是放出光子的过程,这些光子在多数情况下被称为谱线光子。

二、气体放电在光源技术中的应用气体放电在光源技术中有着广泛的应用,例如氙气闪光灯、气体放电管和化学激光器等。

其中,氙气闪光灯是由气体放电产生的一种宽谱辐射源,其光谱范围广,峰值波长集中在253.7nm和184.9nm,具有高辐射强度和发光稳定性的特点。

气体放电管也是由气体放电产生的一种离子化器,它能够将弱信号放大,常用于放大器和谐振器的制备中。

此外,化学激光器则是利用气体放电激发电离的稀有气体,通过不同能量的激活,使气体分子的能级发生变化,从而产生激光。

三、气体放电在等离子体技术中的应用气体放电在等离子体技术中有着广泛的应用,例如等离子体喷雾、等离子体退火和等离子体刻蚀等。

其中,等离子体喷雾是一种将样品溶液产生微细颗粒的技术,其原理是将极化剂和离子源放在气体放电的电子束中,由于强电场和离子与离子之间的碰撞,样品分子被分解成离子和原子,从而形成微细颗粒。

等离子体退火则是将所需材料放在气体放电中,用等离子体的高温等性质退火材料,从而形成装置所需形状的材料。

等离子体刻蚀是将所需材料放在气体放电中,用等离子体的碰撞和物理性质进行刻蚀,从而形成所需的形状和尺寸。

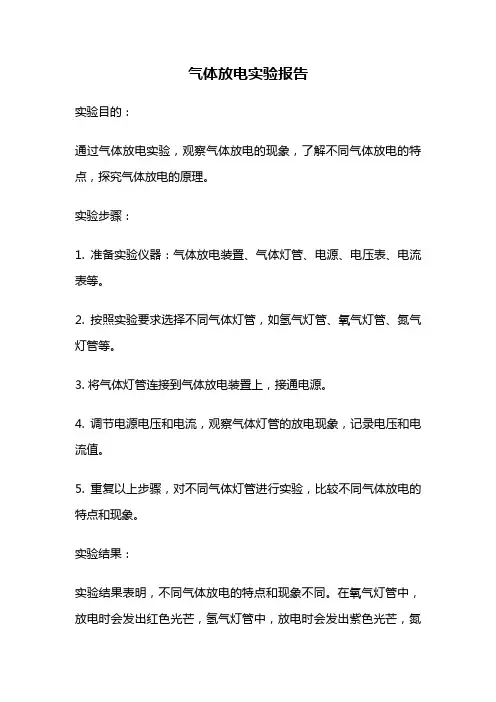

气体放电实验报告

气体放电实验报告

气体放电实验报告
实验目的:
通过气体放电实验,观察气体放电的现象,了解不同气体放电的特点,探究气体放电的原理。

实验步骤:
1. 准备实验仪器:气体放电装置、气体灯管、电源、电压表、电流表等。

2. 按照实验要求选择不同气体灯管,如氢气灯管、氧气灯管、氮气灯管等。

3. 将气体灯管连接到气体放电装置上,接通电源。

4. 调节电源电压和电流,观察气体灯管的放电现象,记录电压和电流值。

5. 重复以上步骤,对不同气体灯管进行实验,比较不同气体放电的特点和现象。

实验结果:
实验结果表明,不同气体放电的特点和现象不同。

在氧气灯管中,放电时会发出红色光芒,氢气灯管中,放电时会发出紫色光芒,氮
气灯管中,放电时会发出紫色光芒和白色光芒。

而且,不同气体的放电电压和电流值也不同。

实验分析:
气体放电现象是气体在电场作用下发生电离,形成等离子体的过程。

当电场强度达到一定值时,气体中的原子或分子会失去或获得电子,形成正负离子对。

这些离子会在电场作用下不断加速,撞击其他原子或分子,继续发生电离,最终形成等离子体。

等离子体的存在使气体灯管中的气体发出了不同的光芒。

不同气体的放电特点和现象与其分子结构和性质有关。

例如,氢气分子中只有一个电子,容易发生电离;氧气分子中的氧原子具有两个未成对电子,易于发生电子跃迁,因此放电时发出红色光芒;氮气分子中的氮原子具有五个未成对电子,放电时发出紫色光芒和白色光芒。

实验结论:
通过气体放电实验,我们了解了气体放电的现象和原理,探究了不同气体放电的特点和现象。

这对我们深入理解等离子体物理学、电子学等领域有着重要的意义。

UNSUENO气体放电过程分析

UNSUENO气体放电过程分析
* 自由行程定义:一个质点在每两次碰撞间自由通过的距离. * 平均自由行程λ:众多质点自由行程的平均值
T / p
其中,T为气体分子温度,p为气体压力 上式表明:温度高,压力小的气体中带电质点的平均行程 大,积累的动能大,易造成气体电离. * 碰撞电离中电子引起的电离占主要地位: 电子:自由行程大,获取的动能大;质量小,弹性碰撞时几乎不 损失动能. 离子:自由行程短,碰撞间获得的动能少;碰撞时损失动能.
(4).自持放电条件
a.电子的空间碰撞系数α 一个电子在电场作用下在单位行程里所发生的碰 撞电离数
b.正离子的表面游离系数γ
一个正离子到达阴极,撞击阴极表面产生游离的 电子数 说明: 假设外电离因素在阴极表面产生一个自由电子,该电 子到达阳极的过程是α过程,导致电子总数增加,且形成多个 正离子;正离子到达阴极表面产生γ过程,又释放出更多的电 子,这些电子又在电极空间产生α过程……如此循环.
一旦电压解除后,气体电介质能自动恢复绝缘状态
变压器相间 绝缘以气体作为 绝缘材料

• •

• •
2 不同条件下,气体放电有多种不同外形: 书P8 表1-1 气体放电的主要外形形式 辉光放电 电晕放电 刷状放电 火花放电 电弧放电 见下图 放电外形示意图
辉光放电
电晕放电
1.1.2 带电质点的产生
电流又再随电压的增 大而增大.说明出现的新 的电离因素—电子的碰撞 电离.
外施电压<UC,间隙电 流小,取消外电离因素(光 照射),电流也消失(非自 持放电) c点:电流急剧突增 电压到达UC后,气体发生强 烈电离,只靠电场作用可自 行维持,不需要外电离因素 (自持放电)
UC:击穿电压.
均匀电场中气体的 伏安特性

气体放电管发光原理

气体放电管发光原理

气体放电管发光原理引言:气体放电管是一种利用气体放电产生发光现象的器件,广泛应用于照明、显示和通信领域。

本文将介绍气体放电管的发光原理,包括气体放电产生的基本过程、发光机制以及不同气体放电管的特点和应用。

一、气体放电的基本过程气体放电是指在气体中加入适当的电压,使气体分子或原子发生电离的现象。

当气体放电管两端加上足够的电压时,气体中的分子或原子会被电离,形成正、负离子和自由电子。

这些带电粒子在电场的作用下加速运动,与气体分子或原子碰撞,产生光辐射。

二、气体放电管的发光机制气体放电管的发光机制主要有激发辐射和电子碰撞两种方式。

1. 激发辐射激发辐射是指激发态分子或原子由高能级向低能级跃迁时释放出的能量以光的形式辐射出来。

气体放电管中的气体分子或原子在电场作用下被激发到高能级,当其回到基态时会以光的形式发射出能量。

不同气体的电离能级、激发态能级和跃迁过程不同,因此发射的光谱特性也不同。

2. 电子碰撞电子碰撞是指带电粒子与气体分子或原子碰撞时,能量转移导致发光现象。

带电粒子在碰撞过程中将能量传递给气体分子或原子,使其处于激发态。

随后,激发态分子或原子回到基态时会释放出能量,并以光的形式发射出来。

电子碰撞发光机制主要适用于稀有气体放电管,如氖灯和氩氖混合气体放电管。

三、不同气体放电管的特点和应用不同气体放电管的发光特性和应用各有不同,下面介绍几种常见的气体放电管。

1. 氖灯氖灯是一种利用氖气放电产生红光的气体放电管。

氖灯的发光机制主要是电子碰撞。

氖气分子在电场作用下被激发到亚稳态,然后通过碰撞转移到基态,释放出红光。

氖灯具有高亮度、长寿命和稳定性好的特点,广泛应用于广告招牌、指示灯和装饰照明等领域。

2. 汞灯汞灯是一种利用汞蒸汽放电产生紫外线的气体放电管。

汞蒸汽在电场作用下发生电离和激发,产生紫外线辐射。

紫外线经过荧光粉的转换,产生可见光。

汞灯具有高亮度、高效率和长寿命的特点,被广泛应用于照明、显微镜和光刻等领域。

第二章气体放电的物理过程

第二章气体放电的物理过程

第二章气体放电的物理过程本章节教学内容要求:气体分子的激发与游离,带电质点的产生与消失汤森德气体放电理论:电子崩的形成,自持放电的条件,帕邢定律。

流注理论:长间隙击穿的放电机理,极性效应,先导放电,雷云放电及电晕。

必要说明:1)常用高压工程术语击穿:在电场的作用下,由电介质组成的绝缘间隙丧失绝缘性能,形成导电通道。

闪络:沿固体介质表面的气体放电(亦称沿面放电)电晕:由于电场不均匀,在电极附近发生的局部放电。

击穿电压(放电电压)Ub(kV):使绝缘击穿的最低临界电压。

击穿场强(抗电强度,绝缘强度)Eb(kV/cm):发生击穿时在绝缘中的最小平均电场强度。

Eb=Ub/S(S:极间距离)一般在常压大气中,Eb=30kV/cm,当S较小为cm且电场为均匀分布时;Eb=500kV/m,当S较大接近m时。

放电:(狭义与广义)气体绝缘的击穿过程。

辉光放电:当气体压力低,电源容量小时,放电表现为充满整个气体间隙两电极之间的空间辉光,这种放电形式称为辉光放电。

火花放电:在大气压力或更高的压力下,电源容量不大时变现出来的放电。

主要表现为:从一电极向对面电极伸展的火花而不是充满整个空间。

火花放电常常会瞬时熄灭,接着有突然出现。

电晕放电:在不均匀电场中,曲率半径很小的电极附近会出现紫兰色的放电晕光,并发出“兹兹”的可闻噪声,此种现象称为电晕放电。

如不提高电压,则这种放电就局限在很小的范围里,间隙中的大部分气体尚未失去绝缘性能。

电晕放电的电流很小电弧放电:在大气压力下,当电源容量足够大时,气体发生火花放电之后,便立即发展到对面电极,出现非常明亮的连续电弧,此称为电弧放放电。

电弧放电时间长,甚至外加电压降到比起始电压低时电弧依然还能维持。

电弧放电电流大,电弧温度高。

电气设备常常以一个标准大气压作为绝缘的情况,这是可能发生的是电晕放电,火花放电或者是电弧放电。

2)常见电场的结构均匀场:板-板稍不均匀场:球-球极不均匀场:(分对称与不对称)棒-棒对称场棒-板不对称场线-线对称场§2-1气体中带电质点的产生和消失一.带电粒子的产生(电离过程)气体中出现带电粒子,才可在电场作用下发展成各种气体放电现象,其来源有两个:一是气体分子本身发生电离,二气体中的固体或液体金属发生表面电离。

2015 hyx-第1章 气体放电过程的分析-1.1~1.2

2015 hyx-第1章 气体放电过程的分析-1.1~1.2

na n0ed /(1 (ed 1)) I a I 0ed /(1 (ed 1)) I a I 0ed /(1 ed )
高电压工程
pd 值较小的情况(汤森理论) 汤逊自持放电判据
1
(e 1) 1
d
e 1
d
d ln

二次电子来源:正离子轰击阴极
3 W kT 2
波尔茨曼常数 1.38×10-23J/K 热力学温度
如,空气的电离能为13.6eV,那么常温300K下, W=1.5*1.38*10-23*300=3.88*10-2eV<< 13.6eV
可见,常温不足以引起空气电离,但电弧中气体温度达数千度 以上,这时动能足够引起碰撞电离。
高电压工程 (4)分级电离
电负性值
4.0 3.0 2.8 2.5
负离子的形成使自由电子数减少,因而对放电发展起 抑制作用。SF6气体含F,其分子俘获电子的能力很强,属 强电负性气体,因而具有很高的电气强度。
高电压工程
带电质点的消失 带电质点会产生,也会消失。
(1)带电质点受电场力的作用流入电极 带电质点与气体分子碰撞后会发生散射,但从宏观上 看是向电极上做宏观运动,在E的作用下,其平均速度达 到某一稳定值。其平均速度为带电质点的驱引速度v=bE, b为迁移率。 电子的迁移率比离子的迁移率大两个数量级,同一种 气体的正负离子迁移率相差不大。 标准参考大气条件下,干燥空气中正负离子的迁移率 分别为1.36和1.87cn*s-1/V*cm-1。
原子中电子在外界因素的作用下可跃迁到能级较高的外层轨道, 称之为激励,所需的能量称为激励能。 原子或分子在激励态再获得能量而发生电离称为分级电离,此 时需要能量Wi-We。 亚稳态寿命,通常10-8s,少量10-4-10-5s。
