元阵列天线方向图及其MATLAB仿真
天线线列阵方向图
阵列方向图与MATLAB 仿真1、线阵的方向图2()22cos(cos )R φψπφ=+-MATLAB 程序如下〔2元〕:clear;a=0:0.1:2*pi;y=sqrt(2+2*cos(pi-pi*cos(a)));polar(a,y); 图形如下:若阵元间距为半波长的M 个阵元的输出用方向向量权重11(,,)M j j M g eg e φφ⋅⋅⋅加以组合的话,阵列的方向图为 [(1)cos()]1()m Mj m m m R g e ψπφφ--==∑MATLAB 程序如下〔10个阵元〕:clear;f=3e10;lamda=(3e8)/f;beta=2.*pi/lamda;n=10;t=0:0.01:2*pi;d=lamda/4;W=beta.*d.*cos(t);z1=((n/2).*W)-n/2*beta* d;z2=((1/2).*W)-1/2*beta* d;F1=sin(z1)./(n.*sin(z2));iK1=abs(F1) ;polar(t,K1);方向图如下:2、圆阵方向图程序如下:clc;clear all;close all;M = 16; % 行阵元数k = 0.8090; % k = r/lambdaDOA_theta = 90; % 方位角DOA_fi = 0; % 俯仰角% 形成方位角为theta,俯仰角位fi的波束的权值m = [0 : M-1];w = exp(-j*2*pi*k*cos(2*pi*m'/M-DOA_theta*pi/180)*cos(DOA_fi*pi/180));% w = exp(-j*2*pi*k*(cos(2*pi*m'/M)*cos(DOA_theta*pi/180)*cos(DOA_fi*pi/180)+sin(2*pi*m'/M)*si n(DOA_fi*pi/180))); % 竖直放置% w = chebwin(M, 20) .* w; % 行加切比雪夫权% 绘制水平面放置的均匀圆阵的方向图theta = linspace(0,180,360);fi = linspace(0,90,180);for i_theta = 1 : length(theta)for i_fi = 1 : length(fi)a = exp(-j*2*pi*k*cos(2*pi*m'/M-theta(i_theta)*pi/180)*cos(fi(i_fi)*pi/180));%a=exp(-j*2*pi*k*(cos(2*pi*m'/M)*cos(theta(i_theta)*pi/180)*cos(fi(i_fi)*pi/180)+sin(2*pi*m'/ M)*sin(fi(i_fi)*pi/180))); % 竖直放置Y(i_theta,i_fi) = w'*a;endendY= abs(Y); Y = Y/max(max(Y));Y = 20*log10(Y);% Y = (Y+20) .* ((Y+20)>0) - 20; % 切图Z = Y + 20;Z = Z .* (Z > 0);Y = Z - 20;figure; mesh(fi, theta, Y); view([66, 33]);title('水平放置时的均匀圆阵方向图');% title('竖面放置时的均匀圆阵方向图'); % 竖直放置axis([0 90 0 180 -20 0]);xlabel('俯仰角/(\circ)'); ylabel('方位角/(\circ)'); zlabel('P/dB');figure; contour(fi, theta, Y);方向图如下:3、平面阵方向图:clc;clear all;close all;Row_N = 16; % 行阵元数Col_N = 16; % 列阵元数k = 0.5; % k = d/lambdaDOA_theta = 90; % 方位角DOA_fi = 0; % 俯仰角% 形成方位角为theta,俯仰角位fi的波束的权值Row_n = [0 : Row_N-1]; Col_n = [0 : Col_N-1];W_Row = exp(-j*2*pi*k*Row_n'*cos(DOA_theta*pi/180)*cos(DOA_fi*pi/180)); W_Col = exp(-j*2*pi*k*Col_n'*sin(DOA_theta*pi/180)*cos(DOA_fi*pi/180)); % W_Col = exp(-j*2*pi*k*Col_n'*sin(DOA_fi*pi/180)); % 竖直放置W_Row = chebwin(Row_N, 20) .* W_Row; % 行加切比雪夫权W_Col = chebwin(Col_N, 30) .* W_Col; % 列加切比雪夫权W = kron(W_Row, W_Col); % 合成的权值N*N x 1% 绘制水平面放置的平面阵的方向图theta = linspace(0,180,180);fi = linspace(0,90,90);for i_theta = 1 : length(theta)for i_fi = 1 : length(fi)row_temp = exp(-j*2*pi*k*Row_n'*cos(theta(i_theta)*pi/180)*cos(fi(i_fi)*pi/180)); % 行导向矢量N x 1col_temp = exp(-j*2*pi*k*Col_n'*sin(theta(i_theta)*pi/180)*cos(fi(i_fi)*pi/180)); % 列导向矢量N x 1% col_temp = exp(-j*2*pi*k*Col_n'*sin(fi(i_fi)*pi/180)); % 竖直放置Y(i_theta,i_fi) = W'*kron(row_temp, col_temp); % 合成的导向矢量N*N x 1 endendY= abs(Y); Y = Y/max(max(Y));Y = 20*log10(Y);Y = (Y+60) .* ((Y+60)>0) - 60; % 切图% Z = Y + 60;% Z = Z .* (Z > 0);% Y = Z - 60;figure; mesh(fi, theta, Y); view([66, 33]);title('水平面放置时的面阵方向图');axis([0 90 0 180 -60 0]);xlabel('俯仰角/(\circ)'); ylabel('方位角(\circ)'); zlabel('P/dB');figure; contour(fi, theta, Y);方向图如下:4、CAPON方法波束形成MATLAB程序如下〔阵元16,信号源3,快拍数1024〕:clear alli=sqrt(-1);j=i;M=16;%均匀线阵列数目P=3;%信号源数目f0=10;f1=50;f2=100;%信号频率nn=1024;%快拍数angle1=-15;angle2=15;angle3=30;%the signal angleth=[angle1;angle2;angle3]';SN1=10;SN2=10;SN3=10;%信噪比sn=[SN1;SN2;SN3];degrad=pi/180;tt=0:.001:1024;x0=exp(-j*2*pi*f0*tt);%3个信号x0、x1、x2x1=exp(-j*2*pi*f1*tt); %x2=exp(-j*2*pi*f2*tt); %t=1:nn;S=[x0(t);x1(t);x2(t)];nr=randn(M,nn);ni=randn(M,nn);u=nr+j*ni;%复高斯白噪声Ps=S*S'./nn;%信号能量ps=diag(Ps);refp=2*10.^(sn/10);tmp=sqrt(refp./ps);S2=diag(tmp)*S;%加入噪声tmp=-j*pi*sin(th*degrad);tmp2=[0:M-1]';a2=tmp2*tmp;A=exp(a2);X=A*S2+.1*u;%接收到的信号Rxx=X*X'./nn;%相关矩阵invRxx=inv(Rxx);%搜寻信号th2=[-90:90]';tmp=-j*pi*sin(th2'*degrad);tmp2=[0:M-1]';a2=tmp2*tmp;A2=exp(a2);den=A2'*invRxx*A2;doa=1./den;semilogy(th2,doa,'r');title('spectrum'); xlabel('angle'); ylabel('spectrum'); axis([-90 90 1e1 1e5]); grid;。
matlab仿真天线辐射图
微波技术与天线作业电工1001,lvypf(12)1、二元阵天线辐射图matlab实现1)matlab程序:theta = 0 : .01*pi : 2*pi; %确定θ的范围phi = 0 : .01*pi : 2*pi; %确定φ的范围f = input('Input f(Ghz)='); %输入频率fc = 3*10^8; %常量clambda = c / (f*10^9); %求波长λk = (2*pi) / lambda; %求系数kd = input('Input d(m)='); %输入距离dzeta = input('Input ζ='); %输入方向系数ζE_theta=abs(cos((pi/2)*cos(theta))/sin(theta))*abs(cos((k*d*sin(theta)+zeta)/2));%二元阵的E面方向图函数H_phi=abs(cos((k*d*cos(phi)+zeta)/2)); %二元阵的H面方向图函数subplot(2,2,1);polar(theta,E_theta);title('F_E_θ')subplot(2,2,2);polar(phi,H_phi);title('F_H_φ');subplot(2,2,3);plot(theta,E_theta);title('F_E_θ');gridxlim([0,2*pi])subplot(2,2,4);plot(phi,H_phi);gridxlim([0,2*pi])title('F_H_φ');2)测试数据生成的图形:a)f=2.4Ghz,d=lambda/2,ζ=0图1,f=2.4Ghz,d=lambda/2,ζ=0b)f=2.4Ghz,d=lambda/2,ζ=pi图2,f=2.4Ghz,d=lambda/2,ζ=pic)f=2.4Ghz,d=lambda/4,ζ=-pi/2图3,f=2.4Ghz,d=lambda/4,ζ=-pi/22、均匀直线阵matlab实现1)matlab程序:phi = 0 : .01*pi : 2*pi; %确定φ的范围f = input('Input f(Ghz)='); %输入频率fc = 3*10^8; %常量clambda = c / (f*10^9); %求波长λk = (2*pi) / lambda; %求系数kd = input('Input d(m)='); %输入距离dzeta = input('Input ζ='); %输入方向系数ζN = input('Input N=');psai = k*d*cos(phi)+zeta;A_psai = abs((sin(N.*psai./2)./sin(psai./2)))./N;polar(theta,A_psai);title('A_ψ')2)测试数据生成的图形:A.边射阵(ζ=0)a)f=2.4Ghz,d=lambda/2,ζ=0,N=3b)f=2.4Ghz,d=lambda/2,ζ=0,N=4d)f=2.4Ghz,d=lambda/2,ζ=0,N=6f)f=2.4Ghz,d=lambda/2,ζ=0,N=8B.端射阵(ζ=0)a)f=2.4Ghz,d=lambda/2,ζ=-k*d,N=3b)f=2.4Ghz,d=lambda/2,ζ=-k*d,N=4c)f=2.4Ghz,d=lambda/2,ζ=-k*d,N=5d)f=2.4Ghz,d=lambda/2,ζ=-k*d,N=6e)f=2.4Ghz,d=lambda/2,ζ=-k*d,N=7f)f=2.4Ghz,d=lambda/2,ζ=-k*d,N=8。

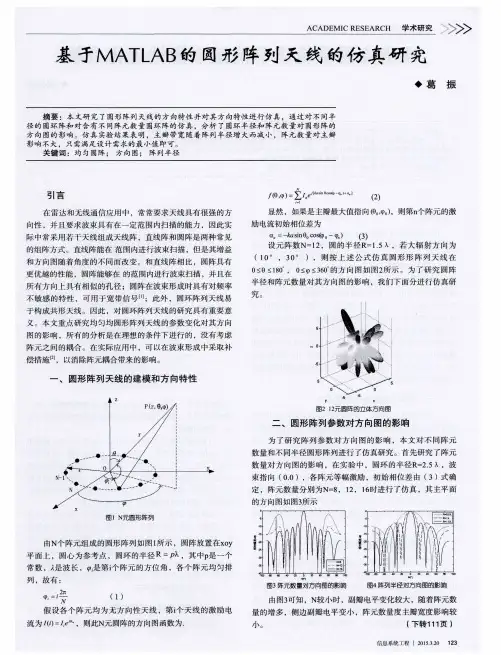

基于MATLAB的圆形阵列天线的仿真研究
束指向 ( 0 . 0),各 阵元 等 幅激励 ,初始 相位 差 由 ( 3) 式确
定 ,阵元 数量 分别 为N= 8 ,1 2 ,1 6 时进行 了仿 真 ,其 主平 面
的方 向图如 图3 所 示
图I N 元 圆形 阵歹 0
由N个阵 元组 成 的圆 形阵 列如 图 1 所 示 ,圆 阵放 置在x o y 平 面上 ,圆心 为 参考 点 ,圆环 的半 径 R=p 九,其 中P 是 一 个 常 数 ,A 是波 长 , 是第 i 个 阵元 的方位 角 ,各 个 阵元 均 匀 排
影响 不大 ,只 需满足设 计需求 的最 小值 即可。 关键词 :均 匀圆阵 ; 方 向图 ; 阵列 半径
引言
在雷 达和 无线通 信应 用 中 ,常 常要求 天线 具有 很强 的方 向性 ,并 且要 求波 束具 有在 一定 范 围内扫 描 的能力 ,因此实
际 中常采 用若 干天 线组 成天 线 阵 ,直 线阵 和 圆阵是 两种 常见 的组 阵方式 。直线 阵能 在 范 围内进行 波束 扫描 ,但是其 增益
厂 ( 。 , ∽= ∑, P
l =l
f 2 1
显然 ,如 果是 主瓣最 大值 指 向 ( o 0 , ( P 。 ) ,则第 n 个阵元 的激
励 电流初 始相位差 为
Ⅱ =一  ̄s i n 0 o c o s @0 一 ) f 3 、
设 元 阵 数N= l 2 , 圆的 半 径R = 1 . 5 入,若 大 辐 射方 向 为
类 风 险 ,必 须要 加强 不 同平 台之 间的建设 ,建 立统 一 的品态
四、案例分析一 阿里 巴巴与京 东商城
以 阿里 巴巴集 团 ,京 东 商城为 代表 的 电子商务 平 台 目前 是互 联 网消 费的 主流平 台 ,二者 均 为其平 台 的商家 提供 全方 位 的金融 服务 。其 中服 务于 平 台商家 的 阿里 巴 巴小 额贷 款 主 要 有 三种模 式 ,阿里小 贷 、淘宝 小贷 和 “ 合 营贷款 ” ,分别 针 对 不 同的客 户类 型 ,采取 不 同的贷 款方 式 。其 中订单 贷款 是 指卖 家凭 借卖 家 已发 货 的订单 ,就 可 以 申请 贷款 ,本 质上
基于Matlab的阵列天线方向图仿真
赋形的性能受阵列天线[4]的类型及相关参数的影响, 可通过阵列天线的方向图进行直观展现,因此,对阵 列天线的方向图进行仿真研究具有重要的现实意义。
Matlab 能够将数值分析、矩阵计算、科学数据可 视化以及系统建模和仿真等诸多强大的功能都集成在 一个易于使用的视窗环境中,是计算机仿真实验中非 常实用的一种工具。使用 Matlab 对不同类型的天线阵 列的方向图进行仿真研究,首先建立 3 种类型的天线 阵——直线阵、圆阵及平面阵的数学模型并推导各自 的阵因子表达式,之后通过仿真,对比分析阵元数、 波长、阵元间距等参数对不同类型的阵列天线方向图 的影响。
收稿日期: 2019-12-10 基金项目: 重庆市教育教学改革重大项目(171014);重庆邮电大
学教育教学改革019-06);重庆邮电大学 大学生科研训练计划项目(A2018-56) 作者简介: 张承畅(1975—),男,湖北利川,博士,副教授、高 级实验师,研究方向为软件无线电、实验教学改革。 E-mail: zhangcc@
影响,仿真结果表明:直线阵、平面阵的性能与阵元数、阵元间距呈正相关,与波长呈负相关;圆阵的性能
与阵元数呈正相关,而与圆阵半径和波长的关系并不是线性的。
关键词:天线阵列;方向图;Matlab
中图分类号:TN710-45
文献标识码:A
文章编号:1002-4956(2020)08-0062-06
Directional diagram of array antenna based on Matlab
Abstract: The mathematical models of linear arrays antenna, circular arrays and planar arrays are constructed, and the corresponding array factor expressions are derived. The simulation research on three kinds of array antenna directional diagrams are carried out with Matlab. Through a comparative study of the influence of the number of elements, wavelength, spacing and other parameters on the different types of array antenna directional diagrams, the simulation results show that the performance of linear array and plane array is positively correlated with the number of array elements and the spacing of array elements, and negatively correlated with the wavelength. The performance of circular array is positively correlated with the number of array elements, but not linearly correlated with the radius and wavelength of circular array. Key words: antenna array; directional diagram; Matlab
圆形相控阵天线matlab程序
圆形相控阵天线是一种常见的天线布局形式,它能够实现空间波束赋形和指向,适用于雷达、通信和无线电导航等领域。
在本文中,我将从圆形相控阵天线的原理、设计和matlab程序实现三个方面展开详细的讨论。
1. 圆形相控阵天线的原理圆形相控阵天线是由多个单元天线组成的阵列,每个单元天线均具有相位调控能力。
通过调节各个单元天线的相位,可以实现对不同方向的波束进行形成和指向。
在雷达和通信系统中,这种特性可以实现目标探测和数据传输的定向性。
2. 圆形相控阵天线的设计在设计圆形相控阵天线时,需要考虑阵元间的距离、阵元的数量、工作频率和辐射特性等因素。
通过合理的设计,可以实现对特定方向的高增益波束形成,并且抑制其他方向的干扰信号。
还需要考虑相控阵天线的布局方式、控制电路和信号处理算法等方面。
3. 圆形相控阵天线的matlab程序实现借助matlab等仿真工具,可以方便地进行圆形相控阵天线的仿真分析和性能评估。
在编写matlab程序时,需要考虑阵列的结构、波束赋形算法和相位控制策略。
通过调用matlab中的信号处理和天线阵列工具箱,可以快速实现圆形相控阵天线的仿真和性能优化。
总结圆形相控阵天线作为一种重要的天线结构,在雷达、通信和导航等领域具有广泛的应用前景。
通过深入理解其原理和设计方法,以及借助matlab等工具进行仿真分析,可以更好地实现对目标的探测和数据传输。
在未来的研究和应用中,圆形相控阵天线将发挥更加重要的作用。
个人观点在圆形相控阵天线的研究和应用中,我认为需要更加注重对其在多个领域的交叉应用,例如在无人机导航和卫星通信中的应用。
借助人工智能和大数据分析等技术手段,可以进一步提升圆形相控阵天线的性能和应用范围。
通过本文的阐述,我希望读者能够对圆形相控阵天线有一个更加深入和全面的了解,从而促进其在工程技术和科学研究中的应用和发展。
感谢阅读!圆形相控阵天线的原理及其工作原理圆形相控阵天线是由许多具有相位调制能力的单元天线组成的阵列。
MATLAB在天线方向图中的应用与研究
MATLAB在天线方向图中的应用与研究王曼珠1,张民1,崔红跃2(1.北京电子科技学院 通信工程系,北京100070;2.中国民用航空大学,天津300300)ª摘 要:以天线方向图函数为例,分析了对称阵子天线、阵列天线方向图函数F(H,U)随各参量变化的规律以及二维图形的特点,并讨论了直线天线阵(单向端射阵)的最大辐射方向和主瓣宽度随各参量变化的二维、三维图形特点。
借助M AT LAB的绘图功能,对各种天线的方向图函数的二维、三维图形进行研究,可以观察到天线辐射场在不同方向的辐射能量分布,直观清楚地表现出辐射方向图的特点。
关键词:天线;M AT LAB;辐射方向图中图分类号:TN820.1+2;TP391.77 文献标识码:A文章编号:1008-0686(2004)04-0024-04The Application and Study of Antenna Radiation Pattern Based on MATLABWANG Man-zhu1,ZHANG Zhe-min1,C UI Hong-yue2(1.Dep t.of Communication Eng ineer ing B eij ing E le ctronic S cience&T echnology I nstitute,B eij ing100070,China;2.Civ il A viation Unive rsity of China,T ianj ing300300,China)Abstract:This paper takes the antenna radiation pattern as an exam ple,and analy zes the rules of the function F(H,U)varg ing w ith the par am eters for the dipole and antenna ar rays r adiation pattern,as w ell as the characteristic of the tw o-dimensio nal fig ure.In addition,w e discuss the characteristics of the two and thr ee-dimensional fig ure when the max imum radiation and the width o f m ajo r lobe vary s w ith the param eters in the end-fire array.It introduces the w ay of plo tting co mplicated antenna directional r adiation pattern of two and three-dim ensional figure w ith the help of plo tting functions of MAT LAB,the radiating energy distribution of the antenna radiation field in different directions can be observed from r adiation pattern of the antenna,and the characteristic of the radiation pattern can be sho w n clearly.Keywords:antenna;M AT LA B;radiation pattern 天线的远区场分布是一组复杂的函数,分析不同天线的辐射场可从中得到该天线的各种重要性能参数。
阵列天线方向图的MATLAB实现
阵列天线方向图的MATLAB 实现课程名称:MATLAB程序设计与应用任课教师:周金柱班级:04091202姓名:黄文平学号:04091158成绩:阵列天线方向图的MATLAB 实现摘要:天线的方向性是指电磁场辐射在空间的分布规律,文章以阵列天线的方向性因子F(θ,φ)为主要研究对象来分析均匀和非均匀直线阵天线的方向性。
讨论了阵列天线方向图中主射方向和主瓣宽度随各参数变化的特点,借助M ATLAB绘制出天线方向性因子的二维和三维方向图,展示天线辐射场在空间的分布规律,表现辐射方向图的特点。
关键词:阵列天线;;方向图;MATLAB前言:天线是发射和接收电磁波的重要的无线电设备,没有天线也就没有无线电通信。
不同用途的天线要求其有不同的方向性,阵列天线以其较强的方向性和较高的增益在工程实际中被广泛应用。
因此,对阵列天线方向性分析在天线理论研究中占有重要地位。
阵列天线方向性主要由方向性因子F(θ,φ)表征,但F(θ,φ)在远区场是一组复杂的函数,如果对它的认识和分析仅停留在公式中各参数的讨论上,很难理解阵列天线辐射场的空间分布规律[ 1 ]。
MATLAB以其卓越的数值计算能力和强大的绘图功能,近年来被广泛应用在天线的分析和设计中。
借助MATLAB可以绘制出阵列天线的二维和三维方向图,直观地从方向图中看出主射方向和主瓣宽度随各参数的变化情况,加深对阵列天线辐射场分布规律的理解。
1 均匀直线阵方向图分析若天线阵中各个单元天线的类型和取向均相同,且以相等的间隔d 排列在一条直线上。
且各单元天线的电流振幅均为I,相位依次滞后同一数值琢,那么,这种天线阵称为均匀直线式天线阵,如图1 所示[ 2 ]:均匀直线阵归一化阵因子为[ 3 ]:Fn(θ,φ)是一个周期函数,所以除§= 0 时是阵因子的主瓣最大值外,§= ±2 mπ(m=1,2,...)都是主瓣最大值,这些重复的主瓣称为栅瓣,在实际应用中,通常希望出现一个主瓣,为避免出现栅瓣,必须把g限制在- 2π<§<2π范围内[ 4 ],其中k=λ/2π,即波数,n 表示阵元数目。
元阵列天线方向图及其MATLAB仿真
阵列天线方向图及其MATLAB 仿真1设计目的1.了解阵列天线的波束形成原理写出方向图函数2.运用MATLAB 仿真阵列天线的方向图曲线3.变换各参量观察曲线变化并分析参量间的关系2设计原理阵列天线:阵列天线是一类由不少于两个天线单元规则或随机排列并通过适当激励获得预定辐射特性的特殊天线。
阵列天线的辐射电磁场是组成该天线阵各单元辐射场的总和—矢量和由于各单元的位置和馈电电流的振幅和相位均可以独立调整,这就使阵列天线具有各种不同的功能,这些功能是单个天线无法实现的。
在本次设计中,讨论的是均匀直线阵天线。
均匀直线阵是等间距,各振源电流幅度相等,而相位依次递增或递减的直线阵。
均匀直线阵的方向图函数依据方向图乘积定理,等于元因子和阵因子的乘积。
二元阵辐射场:式中: 类似二元阵的分析,可以得到N 元均匀直线振的辐射场:令 ,可得到H 平面的归一化方向图函数,即阵因子的方向函数:式中:ζφθψ+=cos sin kd均匀直线阵最大值发生在0=ψ 处。
由此可以得出])[,(212121ζθθθϕθj jkr jkr m e r e r e F E E E E --+=+=12cos ),(21jkr m e F r E E -=ψϕθθζφθψ+=cos sin kd ∑-=+-=10)cos sin (),(N i kd ji jkr m e e r F E E ζϕθθϕθ2πθ=)2/sin()2/sin(1)(ψψψN N A =kdm ζϕ-=cos这里有两种情况最为重要。
1.边射阵,即最大辐射方向垂直于阵轴方向,此时 ,在垂直于阵轴的方向上,各元观察点没有波程差,所以各元电流不需要有相位差。
2.端射振,计最大辐射方向在阵轴方向上,此时0=mϕ或π,也就是说阵的各元电流沿阵轴方向依次超前或滞后kd 。
3设计过程本次设计的天线为14元均匀直线阵天线,天线的参数为:d=λ/2,N=14相位滞后的端射振天线。
天线辐射方向图及其matlab仿真
随着现代通信技术的迅猛发展,无线通讯越来越广泛,越来越多的应 用于国防建设,经济建设以及人民的生活等领域。在无线通信系统中,需 要将来自发射机的导波能量转变为无线电波,用来辐射或接受无线电波的 装置称为天线。在通信过程中,特别是点对点的通信,要求天线具有相当 强的方向性,即希望天线能将绝大部分的能量集中向某一预定方向辐射。 阵列天线就是近代天线研究的一种方向,其研究催生了包括相控阵天线, 均匀直线列天线,智能天线等在无线通信,雷达,导航领域中广泛应用的 新型天线。而天线阵列辐射场的研究是其中很重要的一部分。 本文首先介绍天线是如何产生电磁波的,并介绍辐射场的几种情况。 接下来介绍单个天线的基本参数包括主瓣宽度,增益系数,极化特性,方 向性等。然后介绍和分析了边射阵,端射阵和均匀线性阵。阵列天线的方 向相乘性原理,随后使用了 MATLAB 仿真软件分别对二项阵,三角阵和 道尔夫切比雪夫阵模型进行了仿真。在综合对比了阵元的数量,间距,排 列方式后得出天线阵列辐射场的特性。 关键词 元天线;阵列天线;MATLAB 仿真;辐射方向图
- -
I
Research on Radiation Field of Antenna Array Abstract
With the rapid development of modern communication technology, wireless communication is more and more widely, more and more applications on the national defense construction, economic construction and people’s life and other fields. In the wireless communication system, it needs guiding wave energy which will come from the transmitter to the radio .The device which is used to radiation or receiving is known as the Antenna of radio waves. Antenna is an essential part of the wireless communications system. It requests the antenna to have the quite strong directive in the communication, especially in the point-to-point communications. It hopes that the antenna is able to radios in the direction with mainly energy. Single symmetrical antenna cannot satisfy this kind of request forever. Therefore, the array antenna is an important method to realizes this request. This paper first introduces the antenna is how to generate electromagnetic wave, and introduces several cases of radiation field. The basic parameters of next introduces the single antenna comprises a main lobe width, gain, polarization, direction. Then, it introduces and analyzes the direction of multiplicative principle and mathematical model of antenna array of antenna array, then using MATLAB simulation software on simulation Binomial array, Triangular array and Dolph-Tschebyscheff array for a sidelobe through comparison and reasoning factors control antenna array performance method of control parameter, finally embarks from the reality, put forward its own on array antenna and improve some of the views of its radiation performance Keywords - element antenna;array antenna;MATLAB;antenna pattern
改进遗传算法的天线阵列方向图优化及Matlab仿真
改进遗传算法的天线阵列方向图优化及Matlab仿真作者:赵萍来源:《信息技术时代·中旬刊》2019年第02期摘要:本文提出了一种应用于阵列天线方向图优化的改进遗传算法。
该算法借鉴生物学中S型种群增长曲线模型赋予标准遗传算法中染色体被选中概率、交叉概率、遗传概率,关于进化世代数的动态取值。
用改进后的遗传算法对八单元阵列天线方向图进行了优化,并将优化结果与优前化、标准遗传算法优化结果进行了对比分析。
结果显示改进后的遗传算法能够得到更低的第一副瓣电平,优化结果更好。
文中同时给出部分matlab程序,方便读者学习。
关键词:种群增长曲线;改进遗传算法;方向图优化;matlab程序Array Antenna Pattern optimized by improved Genetic Algorithm and Matlab SimulationPing Zhao(College of Information Science and Technology,Donghua University,Shanghai 201620,China)Abstract:A improved genetic algorithm is presented for optimization of array antennapattern .In the improved genetic algorithm,being selected probability,crossover probability and inherited probability of chromosome is conferred dynamic values about evolutionary generations,leaning from the model of S-type population growth curve in biology.And the eight-cell array antenna pattern is optimized by the improved genetic pared to the un-optimized antenna pattern and the results optimized by standard genetic algorithm,optimized results show that the improved genetic algorithm can obtain a lower first side-lobe level and a better optimized results.The paper also provides some parts of the matlab procedures to allow readers to learn.Key words:population growth curve;improved genetic algorithm;optimized antenna pattern;Low side-lobe level; matlab procedures引言:在搜索雷達、通讯技术等众多领域中往往需要特殊形状的天线波束(如余割平方波束等),即天线的波束赋形。
matlab仿真天线阵代码
matlab仿真天线阵代码天线阵代码tail750575.html一、clcclear allf=3e9;N1=4;N2=8;N3=12;a=pi/2; %馈电相位差i=1; %天线电流值lambda=(3e8)/f; %lambda=c/f 波长d=lambda/2;beta=2.*pi/lambda;W=-2*pi:0.001:2*pi;y1=sin((N1.*W./2))./(N1.*(sin(W./2))); %归一化阵因子y1=abs(y1);r1=max(y1);y2=sin((N2.*W./2))./(N2.*(sin(W./2))); %归一化阵因子y2=abs(y2);r2=max(y2);y3=sin((N3.*W./2))./(N3.*(sin(W./2))); %归一化阵因子y3=abs(y3);r3=max(y3);%归一化阵因子绘图程序,figure(1)subplot(311);plot(W,y1) ; grid on; %绘出N=4等幅等矩阵列的归一化阵因子xlabel('f=3GHz,N=4,d=1/2波长,a=π/2')subplot(312);plot(W,y2) ; grid on; %绘出N=8等幅等矩阵列的归一化阵因子xlabel('f=3GHz,N=8,d=1/2波长,a=π/2')subplot(313);plot(W,y3) ; grid on; %绘出N=12等幅等矩阵列的归一化阵因子xlabel('f=3GHz,N=12,d=1/2波长,a=π/2') %--------------------- %只有参数N改变的天线方向图t=0:0.01:2*pi;W=a+(beta.*d.*cos(t));z1=(N1/2).*(W);z2=(1/2).*(W);W1=sin(z1)./(N1.*sin(z2)); %非归一化的阵因子K1K1=abs(W1);%---------------------- W=a+(beta.*d.*cos(t));z3=(N2/2).*(W);z4=(1/2).*(W);W2=sin(z3)./(N2.*sin(z4)); %非归一化的阵因子K2 K2=abs(W2);%------------------------- W=a+(beta.*d.*cos(t));z5=(N3/2).*(W);z6=(1/2).*(W);W3=sin(z5)./(N3.*sin(z6)); %非归一化的阵因子K3 K3=abs(W3);--------------------绘图函数 %figure(2)subplot(131);polar(t,K1);xlabel('f=3GHz,N=4,d=1/2波长,a=π/2');subplot(132);polar(t,K2);xlabel('f=3GHz,N=8,d=1/2波长,a=π/2');,a=π/2'); subplot(133);polar(t,K3);xlabel('f=3GHz,N=12,d=1/2波长%---------------------- %只有阵列单元方向角a改变的天线方向图N4=10;d1=lambda/4;a1=0;a2=pi/2;a3=pi/2+pi/10;A=a1+(beta.*d1.*cos(t)); x1=(N4/2).*(A);x2=(1/2).*(A);A1=sin(x1)./(N4.*sin(x2)); %非归一化的阵因子K4 K4=abs(A1);%--------------------------- B=a2+(beta.*d1.*cos(t));y_1=(N4/2).*(B);y_2=(1/2).*(B);B1=sin(y_1)./(N4.*sin(y_2)); %非归一化的阵因子K5 K5=abs(B1);%---------------------------- C=a3+(beta.*d1.*cos(t));v1=(N4/2).*(C);v2=(1/2).*(C);C1=sin(v1)./(N4.*sin(v2)); %非归一化的阵因子K6 K6=abs(C1);%--------------------------绘图函数figure(3)subplot(131);polar(t,K4);xlabel('f=3GHz,N=10,d=1/4波长,a=0');subplot(132);polar(t,K5);xlabel('f=3GHz,N=10,d=1/4波长,a=π/2');subplot(133);polar(t,K6);xlabel('f=3GHz,N=10,d=1/4波长,a=π/2+π/10');%----------------------------------------------------------------------%只有阵列单元间隔d改变的天线方向图N5=20;d2=lambda/4;d3=lambda/2;d4=0.7*lambda;a4=pi/2;D=a4+(beta.*d2.*cos(t));p1=(N5/2).*(D);p2=(1/2).*(D);D1=sin(p1)./(N5.*sin(p2)); %非归一化的阵因子K7K7=abs(D1);%------------------------------ E=a4+(beta.*d3.*cos(t));q1=(N5/2).*(E);q2=(1/2).*(E);E1=sin(q1)./(N5.*sin(q2)); %非归一化的阵因子K8K8=abs(E1);%------------------------------- F=a4+(beta.*d4.*cos(t));r_1=(N5/2).*(F);r_2=(1/2).*(F);F1=sin(r_1)./(N5.*sin(r_2)); %非归一化的阵因子K9K9=abs(F1);%-----------------------绘图函数figure(4)subplot(131);polar(t,K7);xlabel('f=3GHz,N=20,d=1/4波长,a=π/2'); subplot(132);polar(t,K8);xlabel('f=3GHz,N=20,d=1/2波长,a=π/2'); subplot(133);polar(t,K9);xlabel('f=3GHz,N=20,d=0.7波长,a=π/2');%--------------------------------------------------------------------------%---------------------------------------3D-天线方向图n_tehta = 130; %-------------------- 采样视角点的仰角n_phi = 130; %--------------------采样点的方向角[tehta,phi]=meshgrid(eps:pi./(n_tehta-1):pi,... %meshgrid函数为矩形区域的设定范围是epf<tehta<π 0<phi<2π0:2*pi./(n_phi-1):2*pi) ;t3=tehta;%-------------只有参数N改变的天线方向3D图M=a+(beta.*d.*cos(t3)); %----N1=4;N2=8;N3=12;z_1=(N1/2).*(M);z_2=(1/2).*(M);M1=sin(z_1)./(N1.*sin(z_2)); %非归一化的阵因子K1K_1=abs(M1);radio_1 =K_1;X1=radio_1.*sin(tehta).*cos(phi);Y1=radio_1.*sin(tehta).*sin(phi);Z1=radio_1.*cos(tehta); %-----------------------------------M=a+(beta.*d.*cos(t3));z_3=(N2/2).*(M);z_4=(1/2).*(M);M2=sin(z_3)./(N2.*sin(z_4)); %非归一化的阵因子K2 K_2=abs(M2);radio_2 =K_2;X2=radio_2.*sin(tehta).*cos(phi);Y2=radio_2.*sin(tehta).*sin(phi);Z2=radio_2.*cos(tehta); ------------------------------------- %M=a+(beta.*d.*cos(t3));z_5=(N3/2).*(M);z_6=(1/2).*(M);M3=sin(z_5)./(N3.*sin(z_6)); %非归一化的阵因子K3 K_3=abs(M3);radio_3 =K_3;X3=radio_3.*sin(tehta).*cos(phi);Y3=radio_3.*sin(tehta).*sin(phi);Z3=radio_3.*cos(tehta); %------------------------------------3D绘图函数 figure(5)surf(X1,Y1,Z1); %三维绘图函数surf,采用伪彩色表示曲面的高度 camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=4,d=1/2波长,a=π/2'); figure(6)surf(X2,Y2,Z2);camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=8,d=1/2波长,a=π/2'); fi gure(7)surf(X3,Y3,Z3)camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=12,d=1/2波长,a=π/2');%----------------------------------------------%--------------------只有阵列单元方向角a改变的天线方向图N4=10;d1=lambda/4;a1=0;a2=pi/2;a3=pi/2+pi/10;A_3d=a1+(beta.*d1.*cos(t3));x_1=(N4/2).*(A_3d);x_2=(1/2).*(A_3d);A_1=sin(x_1)./(N4.*sin(x_2)); %非归一化的阵因子K4K_4=abs(A_1);radio_4 =K_4;X4=radio_4.*sin(tehta).*cos(phi); Y4=radio_4.*sin(tehta).*sin(phi); Z4=radio_4.*cos(tehta);%----------------------------------- B_3d=a2+(beta.*d1.*cos(t3));y_1_3d=(N4/2).*(B_3d);y_2_3d=(1/2).*(B_3d);B_1=sin(y_1_3d)./(N4.*sin(y_2_3d)); %非归一化的阵因子K5 K_5=abs(B_1);radio_5 =K_5;X5=radio_5.*sin(tehta).*cos(phi); Y5=radio_5.*sin(tehta).*sin(phi);Z5=radio_5.*cos(tehta);%------------------------------------ C_3d=a3+(beta.*d1.*cos(t3));v_1=(N4/2).*(C_3d);v_2=(1/2).*(C_3d);C_1=sin(v_1)./(N4.*sin(v_2)); %非归一化的阵因子K6K_6=abs(C_1);radio_6 =K_6;X6=radio_6.*sin(tehta).*cos(phi); Y6=radio_6.*sin(tehta).*sin(phi);Z6=radio_6.*cos(tehta);%----------------------------------- figure(8)surf(X4,Y4,Z4); %三维绘图函数surf,采用伪彩色表示曲面的高度 camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=10,d=1/4波长,a=0');figure(9)surf(X5,Y5,Z5);camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=10,d=1/4波长,a=π/2');figure(10)surf(X6,Y6,Z6)camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=10,d=1/4波长,a=π/2+π/10');%----------------------------------------------------------------只有阵列单元间隔d改变的天线方向3D图 % N5=20;d2=lambda/4;d3=lambda/2;d4=0.7*lambda;a4=pi/2;D_3d=a4+(beta.*d2.*cos(t3)); p_1=(N5/2).*(D_3d);p_2=(1/2).*(D_3d);D_1=sin(p_1)./(N5.*sin(p_2)); %非归一化的阵因子K7K_7=abs(D_1);radio_7 =K_7;X7=radio_7.*sin(tehta).*cos(phi); Y7=radio_7.*sin(tehta).*sin(phi);Z7=radio_7.*cos(tehta);%--------------------------------------- E_3d=a4+(beta.*d3.*cos(t3)); q_1=(N5/2).*(E_3d);q_2=(1/2).*(E_3d);E_1=sin(q_1)./(N5.*sin(q_2)); %非归一化的阵因子K8K_8=abs(E_1);radio_8 =K_8;X8=radio_8.*sin(tehta).*cos(phi); Y8=radio_8.*sin(tehta).*sin(phi);Z8=radio_8.*cos(tehta);%------------------------------------------F_3d=a4+(beta.*d4.*cos(t3)); r_1_3d=(N5/2).*(F_3d);r_2_3d=(1/2).*(F_3d);F_1=sin(r_1_3d)./(N5.*sin(r_2_3d)); %非归一化的阵因子K9 K_9=abs(F_1);radio_9 =K_9;X9=radio_9.*sin(tehta).*cos(phi);Y9=radio_9.*sin(tehta).*sin(phi);Z9=radio_9.*cos(tehta); %-----------------------------------figure(11)surf(X7,Y7,Z7); %三维绘图函数surf,采用伪彩色表示曲面的高度camlight rightlightcolorbaraxis imagerotate3D on,a=π/2'); title('f=3GHz,N=20,d=1/4波长figure(12)surf(X8,Y8,Z8); camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=20,d=1/2波长,a=π/2'); figure(13)surf(X9,Y9,Z9)camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=20,d=0.7波长,a=π/2');二、%-----------------均匀直线阵列天线的应用之一:边射阵 clc clear allf=3e10; %30GHz,厘米波i=1; %天线电流值lambda=(3e8)/f; %lambda=c/f 波长beta=2.*pi/lambda;N=15;t=0:0.01:2*pi;d1=lambda/4; %没有栅瓣效应的边射阵,即间隔d<波长 W1=beta.*d1.*cos(t); %定义kdcos(方向角) z1=(N/2).*W1;z2=(1/2).*W1;F1=sin(z1)./(N.*sin(z2)); K1=abs(F1);d2=lambda*1.5; %有栅瓣现象的边射阵,即间隔d>波长 W2=beta.*d2.*cos(t); %定义kdcos(方向角) z3=(N/2).*W2;z4=(1/2).*W2;F2=sin(z3)./(N.*sin(z4)); K2=abs(F2);figure(1)subplot(121);polar(t,K1);title('边射阵 f=30GHz,N=15,d=1/4波长');subplot(122);polar(t,K2);title('边射阵(有栅瓣) f=30GHz,N=15,d=1.5倍波长');三、%-----------------均匀直线阵列天线的应用之二:普通端射阵 clcclear allf=3e10; %30GHz,厘米波i=1; %天线电流值lambda=(3e8)/f; %lambda=c/f 波长beta=2.*pi/lambda;N=15;t=0:0.01:2*pi;d1=lambda/4; %没有栅瓣效应的普通端射阵,即间隔d<1/2波长W1=beta.*d1.*cos(t); %定义kdcos(方向角)z1=((N/2).*W1)+N/2*beta*d1; z2=((1/2).*W1)+1/2*beta*d1;F1=sin(z1)./(N.*sin(z2)); K1=abs(F1);d2=lambda*0.7; %有栅瓣现象的普通端射阵,即间隔d>1/2波长W2=beta.*d2.*cos(t); %定义kdcos(方向角)z3=((N/2).*W2)+N/2*beta*d2; z4=((1/2).*W2)+1/2*beta*d2;F2=sin(z3)./(N.*sin(z4)); K2=abs(F2);figure(2)subplot(121);polar(t,K1);title('普通端射阵 f=30GHz,N=15,d=1/4波长');subplot(122);polar(t,K2);title('普通端射阵(有栅瓣)f=30GHz,N=15,d=0.7倍波长');四%-----------------均匀直线阵列天线的应用之三:强方向性端射阵 clcclear allf=3e10; %30GHz,厘米波i=1; %天线电流值lambda=(3e8)/f; %lambda=c/f 波长beta=2.*pi/lambda;N=15;t=0:0.01:2*pi;d1=lambda/4; %没有栅瓣效应的强方向性端射阵,即间隔d<(1/2波长)*(1-1/N)W1=beta.*d1.*cos(t); %定义kdcos(方向角)z1=((N/2).*W1)+N/2*(beta*d1+pi/N); z2=((1/2).*W1)+1/2*(beta*d1+pi/N); F1=sin(pi/2/N).*sin(z1)./(sin(z2)); K1=abs(F1);d2=lambda*0.5; %有栅瓣现象的强方向性端射阵,即间隔d>1/2波长*(1-1/N) 方向角) W2=beta.*d2.*cos(t); %定义kdcos(z3=((N/2).*W2)+N/2*(beta*d2+pi/N); z4=((1/2).*W2)+1/2*(beta*d2+pi/N); F2=sin(pi/2/N).*sin(z3)./(sin(z4)); K2=abs(F2);figure(3)subplot(121);polar(t,K1);title('强方向性端射阵 f=30GHz,N=15,d=1/4波长');subplot(122);polar(t,K2);title('强方向性端射阵(有栅瓣)f=30GHz,N=15,d=0.5倍波长');。
手把手教你天线设计——用MATLAB仿真天线方向图
手把手教你天线设计——用MATLAB仿真天线方向图吴正琳天线是一种变换器,它把传输线上传播的导行波,变换成在无界媒介(通常是自由空间)中传播的电磁波,或者进行相反的变换。
在无线电设备中用来发射或接收电磁波的部件。
无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统,凡是利用电磁波来传递信息的,都依靠天线来进行工作。
此外,在用电磁波传送能量方面,非信号的能量辐射也需要天线。
一般天线都具有可逆性,即同一副天线既可用作发射天线,也可用作接收天线。
同一天线作为发射或接收的基本特性参数是相同的。
这就是天线的互易定理。
天线的基本单元就是单元天线。
1、单元天线对称振子是一种经典的、迄今为止使用最广泛的天线,单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源,也可采用多个半波对称振子组成天线阵。
两臂长度相等的振子叫做对称振子。
每臂长度为四分之一波长、全长为二分之一波长的振子,称半波对称振子。
对称振子是一种经典的、迄今为止使用最广泛的天线,单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源,也可采用多个半波对称振子组成天线阵。
两臂长度相等的振子叫做对称振子。
每臂长度为四分之一波长、全长为二分之一波长的振子,称半波对称振子。
1.1用MATLAB画半波振子天线方向图主要是说明一下以下几点:1、在Matlab中的极坐标画图的方法:polar(theta,rho,LineSpec);theta:极坐标坐标系0-2*pirho:满足极坐标的方程LineSpec:画出线的颜色2、在方向图的过程中如果rho不用abs(f),在polar中只能画出正值。
也就是说这时的方向图只剩下一半。
3、半波振子天线方向图归一化方程:Matlab程序:clear alllam=1000;%波长k=2*pi./lam;L=lam/4;%天线臂长theta=0:pi/100:2*pi;f1=1./(1-cos(k*L));f2=(cos(k*L*cos(theta))-cos(k*L))./sin(theta);rho=f1*f2;polar(theta,abs(rho),'b');%极坐标系画图2、线性阵列天线2.1方向图乘积定理阵中第i 个天线单元在远区产生的电场强度为:2(,)ij i i i i ie E K If r πλθϕ-=式中,i K 为第i 个天线单元辐射场强的比例常数,i r 为第i 个天线单元至观察点的距离,(,)i f θϕ为第i 个天线单元的方向图函数,i I 为第i 个天线单元的激励电流,可以表示成为:Bji i i I a e φ-∆=式中,i a 为幅度加权系数,B φ∆为等间距线阵中,相邻单元之间的馈电相位差,亦称阵内相移值。
天线辐射方向图及其matlab仿真
- -ation Field of Antenna Array Abstract
With the rapid development of modern communication technology, wireless communication is more and more widely, more and more applications on the national defense construction, economic construction and people’s life and other fields. In the wireless communication system, it needs guiding wave energy which will come from the transmitter to the radio .The device which is used to radiation or receiving is known as the Antenna of radio waves. Antenna is an essential part of the wireless communications system. It requests the antenna to have the quite strong directive in the communication, especially in the point-to-point communications. It hopes that the antenna is able to radios in the direction with mainly energy. Single symmetrical antenna cannot satisfy this kind of request forever. Therefore, the array antenna is an important method to realizes this request. This paper first introduces the antenna is how to generate electromagnetic wave, and introduces several cases of radiation field. The basic parameters of next introduces the single antenna comprises a main lobe width, gain, polarization, direction. Then, it introduces and analyzes the direction of multiplicative principle and mathematical model of antenna array of antenna array, then using MATLAB simulation software on simulation Binomial array, Triangular array and Dolph-Tschebyscheff array for a sidelobe through comparison and reasoning factors control antenna array performance method of control parameter, finally embarks from the reality, put forward its own on array antenna and improve some of the views of its radiation performance Keywords - element antenna;array antenna;MATLAB;antenna pattern
阵列天线方向图及其MATLAB仿真
阵列天线方向图及其MATLAB仿真一.实验目的1.了解阵列天线的波束形成原理写出方向图函数2.运用MATLAB仿真阵列天线的方向图曲线3.变换各参量观察曲线变化并分析参量间的关系二.实验原理1.阵列天线:阵列天线是一类由不少于两个天线单元规则或随机排列并通过适当激励获得预定辐射特性的特殊天线。
阵列天线的辐射电磁场是组成该天线阵各单元辐射场的总和—矢量和由于各单元的位置和馈电电流的振幅和相位均可以独立调整,这就使阵列天线具有各种不同的功能,这些功能是单个天线无法实现的。
^2.方向图原理:对于单元数很多的天线阵,用解析方法计算阵的总方向图相当繁杂。
假如一个多元天线阵能分解为几个相同的子阵,则可利用方向图相乘原理比较简单地求出天线阵的总方向图。
一个可分解的多元天线阵的方向图,等于子阵的方向图乘上以子阵为单元阵列天线天线阵的方向图。
这就是方向图相乘原理。
一个复杂的天线阵可考虑多次分解,即先分解成大的子阵,这些子阵再分解为较小的子阵,直至得到单元数很少的简单子阵为止,然后再利用方向图相乘原理求得阵的总方向图。
这种情况适应于单元是无方向性的条件,当单元以相同的取向排列并自身具有非均匀辐射的方向图时,则天线阵的总方向图应等于单元的方向图乘以阵的方向图。
三.源程序及相应的仿真图1.方向图随n变化的源程序clear;sita=-pi/2::pi/2;lamda=;]d=lamda/4;n1=20;beta=2*pi*d*sin(sita)/lamda;z11=(n1/2)*beta;z21=(1/2)*beta;f1=sin(z11)./(n1*sin(z21));F1=abs(f1);figure(1);plot(sita,F1,'b');hold on;n2=25;:beta=2*pi*d*sin(sita)/lamda;z12=(n2/2)*beta;z22=(1/2)*beta;f2=sin(z12)./(n2*sin(z22));F2=abs(f2);plot(sita,F2,'r');hold on;n3=30;beta=2*pi*d*sin(sita)/lamda;z13=(n3/2)*beta;z23=(1/2)*beta;>f3=sin(z13)./(n3*sin(z23));F3=abs(f3);plot(sita,F3,'k')hold off;grid on;xlabel('theta/radian');ylabel('amplitude');title('方向图与阵列个数的关系'); legend('n=20','n=25','n=30');·结果分析:随着阵列个数n的增加,方向图衰减越快,效果越好;2.方向图随lamda变化的源程序clear;sita=-pi/2::pi/2;n=20;d=;lamda1=;beta=2*pi*d*sin(sita)/lamda1;z11=(n/2)*beta;z21=(1/2)*beta;f1=sin(z11)./(n*sin(z21));~F1=abs(f1);%·½ÏòͼÇúÏßfigure(1);lamda2=;beta=2*pi*d*sin(sita)/lamda2;z12=(n/2)*beta;z22=(1/2)*beta;f2=sin(z12)./(n*sin(z22));F2=abs(f2);lamda3=;beta=2*pi*d*sin(sita)/lamda3;z13=(n/2)*beta;,z23=(1/2)*beta;f3=sin(z13)./(n*sin(z23));F3=abs(f3)plot(sita,F1,'b',sita,F2,'r',sita,F3,'k');grid on;xlabel('theta/radian');ylabel('amplitude');title('方向图与波长的关系');legend('lamda=','lamda=','lamda=');四.,随着波长lamda的增大,方向图衰减越慢,收敛性越五.结果分析:不是很好;3.方向图随d变化的源程序clear;sita=-pi/2::pi/2;n=20;lamda=;d1=;beta=2*pi*d1*sin(sita)/lamda;z11=(n/2)*beta;z21=(1/2)*beta;【f1=sin(z11)./(n*sin(z21));F1=abs(f1);%·½ÏòͼÇúÏßfigure(1);plot(sita,F1,'b');hold on;d2=;beta=2*pi*d2*sin(sita)/lamda;z12=(n/2)*beta;z22=(1/2)*beta;f2=sin(z12)./(n*sin(z22));F2=abs(f2);-plot(sita,F2,'r');hold on;d3=;beta=2*pi*d3*sin(sita)/lamda;z13=(n/2)*beta;z23=(1/2)*beta;f3=sin(z13)./(n*sin(z23));F3=abs(f3)plot(sita,F3,'k')hold off;grid on;xlabel('theta/radian');ylabel('amplitude');title('·½ÏòͼÓëÌìÏßÕóÁмä¸ôdµÄ¹Øϵ'); legend('d1=','d=','d=');结果分析;随着阵元之间间隔的增加,方向图衰减越快,主次瓣的差距越大,次瓣衰减越快,效果越好。
基于MATLAB的智能天线及仿真
基于MATLAB的智能天线及仿真摘要随着移动通信技术的发展,与日俱增的移动用户数量和日趋丰富的移动增值服务,使无线通信的业务量迅速增加,无限电波有限的带宽远远满足不了通信业务需求的增长。
另一方面,由于移动通信系统中的同频干扰和多址干扰的影响严重,更影响了无线电波带宽的利用率。
并且无线环境的多变性和复杂性,使信号在无线传输过程中产生多径衰落和损耗。
这些因素严重地限制了移动通信系统的容量和性能。
因此为了适应通信技术的发展,迫切需要新技术的出现来解决这些问题。
这样智能天线技术就应运而生。
智能天线是近年来移动通信领域中的研究热点之一,应用智能天线技术可以很好地解决频率资源匮乏问题,可以有效地提高移动通信系统容量和服务质量。
开展智能天线技术以及其中的一些关键技术研究对于智能天线在移动通信中的应用有着重要的理论和实际意义。
论文的研究工作是在MATLAB软件平台上实现的。
首先介绍了智能天线技术的背景;其次介绍了智能天线的原理和相关概念,并对智能天线实现中的若干问题,包括:实现方式、性能度量准则、智能自适应算法等进行了分析和总结。
着重探讨了基于MATLAB的智能天线的波达方向以及波束形成,阐述了music和capon两种求来波方向估计的方法,并对这两种算法进行了计算机仿真和算法性能分析;关键字:智能天线;移动通信;自适应算法;来波方向; MUSIC算法AbstractWith development of mobile communication technology,mobile users and communication,increment service are increasing,this make wireless services increase so that bandwidth of wireless wave is unfit for development of communication,On the other hand,much serious Co-Channel Interruption and the Multiple Address interruption effect utilize rate of wireless wave’s bandwidth,so the transported signals are declined and wear down,All this has strong bad effect on the capacity and performance of question and be fit for the development of communication,so smart antenna arise Smart Antenna,which is considered to be a solution to the problem of lacking frequency, becomes a hotspot in the Mobile Communication area.With this technology, Capacity of Mobile Communication system can be increased effectively and the quality of service can be improved at the same time. To study Smart Antenna and its key technologies is important both in theory and in practice。
MATLAB仿真天线阵代码
天线阵代码一、clcclear allf=3e9;N1=4;N2=8;N3=12;a=pi/2; %馈电相位差i=1; %天线电流值lambda=(3e8)/f; %lambda=c/f 波长d=lambda/2;beta=2、*pi/lambda;W=-2*pi:0、001:2*pi;y1=sin((N1、*W、/2))、/(N1、*(sin(W、/2))); %归一化阵因子y1=abs(y1);r1=max(y1);y2=sin((N2、*W、/2))、/(N2、*(sin(W、/2))); %归一化阵因子y2=abs(y2);r2=max(y2);y3=sin((N3、*W、/2))、/(N3、*(sin(W、/2))); %归一化阵因子y3=abs(y3);r3=max(y3);%归一化阵因子绘图程序,figure(1)subplot(311);plot(W,y1) ; grid on; %绘出N=4等幅等矩阵列的归一化阵因子xlabel('f=3GHz,N=4,d=1/2波长,a=π/2')subplot(312);plot(W,y2) ; grid on; %绘出N=8等幅等矩阵列的归一化阵因子xlabel('f=3GHz,N=8,d=1/2波长,a=π/2')subplot(313);plot(W,y3) ; grid on; %绘出N=12等幅等矩阵列的归一化阵因子xlabel('f=3GHz,N=12,d=1/2波长,a=π/2')%---------------------%只有参数N改变的天线方向图t=0:0、01:2*pi;W=a+(beta、*d、*cos(t));z1=(N1/2)、*(W);z2=(1/2)、*(W);W1=sin(z1)、/(N1、*sin(z2)); %非归一化的阵因子K1K1=abs(W1);%----------------------W=a+(beta、*d、*cos(t));z3=(N2/2)、*(W);z4=(1/2)、*(W);W2=sin(z3)、/(N2、*sin(z4)); %非归一化的阵因子K2K2=abs(W2);%-------------------------W=a+(beta、*d、*cos(t));z5=(N3/2)、*(W);z6=(1/2)、*(W);W3=sin(z5)、/(N3、*sin(z6)); %非归一化的阵因子K3K3=abs(W3);%--------------------绘图函数figure(2)subplot(131);polar(t,K1);xlabel('f=3GHz,N=4,d=1/2波长,a=π/2'); subplot(132);polar(t,K2);xlabel('f=3GHz,N=8,d=1/2波长,a=π/2'); subplot(133);polar(t,K3);xlabel('f=3GHz,N=12,d=1/2波长,a=π/2');%----------------------%只有阵列单元方向角a改变的天线方向图N4=10;d1=lambda/4;a1=0;a2=pi/2;a3=pi/2+pi/10;A=a1+(beta、*d1、*cos(t));x1=(N4/2)、*(A);x2=(1/2)、*(A);A1=sin(x1)、/(N4、*sin(x2)); %非归一化的阵因子K4K4=abs(A1);%---------------------------B=a2+(beta、*d1、*cos(t));y_1=(N4/2)、*(B);y_2=(1/2)、*(B);B1=sin(y_1)、/(N4、*sin(y_2)); %非归一化的阵因子K5K5=abs(B1);%----------------------------C=a3+(beta、*d1、*cos(t));v1=(N4/2)、*(C);v2=(1/2)、*(C);C1=sin(v1)、/(N4、*sin(v2)); %非归一化的阵因子K6K6=abs(C1);%--------------------------绘图函数figure(3)subplot(131);polar(t,K4);xlabel('f=3GHz,N=10,d=1/4波长,a=0'); subplot(132);polar(t,K5);xlabel('f=3GHz,N=10,d=1/4波长,a=π/2'); subplot(133);polar(t,K6);xlabel('f=3GHz,N=10,d=1/4波长,a=π/2+π/10');%----------------------------------------------------------------------%只有阵列单元间隔d改变的天线方向图N5=20;d2=lambda/4;d3=lambda/2;d4=0、7*lambda;a4=pi/2;D=a4+(beta、*d2、*cos(t));p1=(N5/2)、*(D);p2=(1/2)、*(D);D1=sin(p1)、/(N5、*sin(p2)); %非归一化的阵因子K7K7=abs(D1);%------------------------------E=a4+(beta、*d3、*cos(t));q1=(N5/2)、*(E);q2=(1/2)、*(E);E1=sin(q1)、/(N5、*sin(q2)); %非归一化的阵因子K8K8=abs(E1);%-------------------------------F=a4+(beta、*d4、*cos(t));r_1=(N5/2)、*(F);r_2=(1/2)、*(F);F1=sin(r_1)、/(N5、*sin(r_2)); %非归一化的阵因子K9K9=abs(F1);%-----------------------绘图函数figure(4)subplot(131);polar(t,K7);xlabel('f=3GHz,N=20,d=1/4波长,a=π/2'); subplot(132);polar(t,K8);xlabel('f=3GHz,N=20,d=1/2波长,a=π/2'); subplot(133);polar(t,K9);xlabel('f=3GHz,N=20,d=0、7波长,a=π/2');%--------------------------------------------------------------------------%---------------------------------------3D-天线方向图n_tehta = 130; %-------------------- 采样视角点的仰角n_phi = 130; %--------------------采样点的方向角[tehta,phi]=meshgrid(eps:pi、/(n_tehta-1):pi,、、、 %meshgrid函数为矩形区域的设定范围就是epf<tehta<π 0<phi<2π0:2*pi、/(n_phi-1):2*pi) ;t3=tehta;%-------------只有参数N改变的天线方向3D图M=a+(beta、*d、*cos(t3)); %----N1=4;N2=8;N3=12;z_1=(N1/2)、*(M);z_2=(1/2)、*(M);M1=sin(z_1)、/(N1、*sin(z_2)); %非归一化的阵因子K1K_1=abs(M1);radio_1 =K_1;X1=radio_1、*sin(tehta)、*cos(phi);Y1=radio_1、*sin(tehta)、*sin(phi);Z1=radio_1、*cos(tehta);%-----------------------------------M=a+(beta、*d、*cos(t3));z_3=(N2/2)、*(M);z_4=(1/2)、*(M);M2=sin(z_3)、/(N2、*sin(z_4)); %非归一化的阵因子K2K_2=abs(M2);radio_2 =K_2;X2=radio_2、*sin(tehta)、*cos(phi);Y2=radio_2、*sin(tehta)、*sin(phi);Z2=radio_2、*cos(tehta);%-------------------------------------M=a+(beta、*d、*cos(t3));z_5=(N3/2)、*(M);z_6=(1/2)、*(M);M3=sin(z_5)、/(N3、*sin(z_6)); %非归一化的阵因子K3K_3=abs(M3);radio_3 =K_3;X3=radio_3、*sin(tehta)、*cos(phi);Y3=radio_3、*sin(tehta)、*sin(phi);Z3=radio_3、*cos(tehta);%------------------------------------3D绘图函数figure(5)surf(X1,Y1,Z1); %三维绘图函数surf,采用伪彩色表示曲面的高度camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=4,d=1/2波长,a=π/2');figure(6)surf(X2,Y2,Z2);camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=8,d=1/2波长,a=π/2');figure(7)surf(X3,Y3,Z3)camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=12,d=1/2波长,a=π/2');%----------------------------------------------%--------------------只有阵列单元方向角a改变的天线方向图N4=10;d1=lambda/4;a1=0;a2=pi/2;a3=pi/2+pi/10;A_3d=a1+(beta、*d1、*cos(t3));x_1=(N4/2)、*(A_3d);x_2=(1/2)、*(A_3d);A_1=sin(x_1)、/(N4、*sin(x_2)); %非归一化的阵因子K4K_4=abs(A_1);radio_4 =K_4;X4=radio_4、*sin(tehta)、*cos(phi);Y4=radio_4、*sin(tehta)、*sin(phi);Z4=radio_4、*cos(tehta);%-----------------------------------B_3d=a2+(beta、*d1、*cos(t3));y_1_3d=(N4/2)、*(B_3d);y_2_3d=(1/2)、*(B_3d);B_1=sin(y_1_3d)、/(N4、*sin(y_2_3d)); %非归一化的阵因子K5 K_5=abs(B_1);radio_5 =K_5;X5=radio_5、*sin(tehta)、*cos(phi);Y5=radio_5、*sin(tehta)、*sin(phi);Z5=radio_5、*cos(tehta);%------------------------------------C_3d=a3+(beta、*d1、*cos(t3));v_1=(N4/2)、*(C_3d);v_2=(1/2)、*(C_3d);C_1=sin(v_1)、/(N4、*sin(v_2)); %非归一化的阵因子K6K_6=abs(C_1);radio_6 =K_6;X6=radio_6、*sin(tehta)、*cos(phi);Y6=radio_6、*sin(tehta)、*sin(phi);Z6=radio_6、*cos(tehta);%-----------------------------------figure(8)surf(X4,Y4,Z4); %三维绘图函数surf,采用伪彩色表示曲面的高度camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=10,d=1/4波长,a=0');figure(9)surf(X5,Y5,Z5);camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=10,d=1/4波长,a=π/2');figure(10)surf(X6,Y6,Z6)camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=10,d=1/4波长,a=π/2+π/10');%---------------------------------------------%-------------------只有阵列单元间隔d改变的天线方向3D图N5=20;d2=lambda/4;d3=lambda/2;d4=0、7*lambda;a4=pi/2;D_3d=a4+(beta、*d2、*cos(t3));p_1=(N5/2)、*(D_3d);p_2=(1/2)、*(D_3d);D_1=sin(p_1)、/(N5、*sin(p_2)); %非归一化的阵因子K7K_7=abs(D_1);radio_7 =K_7;X7=radio_7、*sin(tehta)、*cos(phi);Y7=radio_7、*sin(tehta)、*sin(phi);Z7=radio_7、*cos(tehta);%---------------------------------------E_3d=a4+(beta、*d3、*cos(t3));q_1=(N5/2)、*(E_3d);q_2=(1/2)、*(E_3d);E_1=sin(q_1)、/(N5、*sin(q_2)); %非归一化的阵因子K8K_8=abs(E_1);radio_8 =K_8;X8=radio_8、*sin(tehta)、*cos(phi);Y8=radio_8、*sin(tehta)、*sin(phi);Z8=radio_8、*cos(tehta);%------------------------------------------F_3d=a4+(beta、*d4、*cos(t3));r_1_3d=(N5/2)、*(F_3d);r_2_3d=(1/2)、*(F_3d);F_1=sin(r_1_3d)、/(N5、*sin(r_2_3d)); %非归一化的阵因子K9 K_9=abs(F_1);radio_9 =K_9;X9=radio_9、*sin(tehta)、*cos(phi);Y9=radio_9、*sin(tehta)、*sin(phi);Z9=radio_9、*cos(tehta);%-----------------------------------figure(11)surf(X7,Y7,Z7); %三维绘图函数surf,采用伪彩色表示曲面的高度camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=20,d=1/4波长,a=π/2');figure(12)surf(X8,Y8,Z8);camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=20,d=1/2波长,a=π/2');figure(13)surf(X9,Y9,Z9)camlight rightlightcolorbaraxis imagerotate3D ontitle('f=3GHz,N=20,d=0、7波长,a=π/2');二、%-----------------均匀直线阵列天线的应用之一:边射阵clcclear allf=3e10; %30GHz,厘米波i=1; %天线电流值lambda=(3e8)/f; %lambda=c/f 波长beta=2、*pi/lambda;N=15;t=0:0、01:2*pi;d1=lambda/4; %没有栅瓣效应的边射阵,即间隔d<波长W1=beta、*d1、*cos(t); %定义kdcos(方向角)z1=(N/2)、*W1;z2=(1/2)、*W1;F1=sin(z1)、/(N、*sin(z2));K1=abs(F1);d2=lambda*1、5; %有栅瓣现象的边射阵,即间隔d>波长W2=beta、*d2、*cos(t); %定义kdcos(方向角)z3=(N/2)、*W2;z4=(1/2)、*W2;F2=sin(z3)、/(N、*sin(z4));K2=abs(F2);figure(1)subplot(121);polar(t,K1);title('边射阵 f=30GHz,N=15,d=1/4波长'); subplot(122);polar(t,K2);title('边射阵(有栅瓣) f=30GHz,N=15,d=1、5倍波长');三、%-----------------均匀直线阵列天线的应用之二:普通端射阵clcclear allf=3e10; %30GHz,厘米波i=1; %天线电流值lambda=(3e8)/f; %lambda=c/f 波长beta=2、*pi/lambda;N=15;t=0:0、01:2*pi;d1=lambda/4; %没有栅瓣效应的普通端射阵,即间隔d<1/2波长W1=beta、*d1、*cos(t); %定义kdcos(方向角)z1=((N/2)、*W1)+N/2*beta*d1;z2=((1/2)、*W1)+1/2*beta*d1;F1=sin(z1)、/(N、*sin(z2));K1=abs(F1);d2=lambda*0、7; %有栅瓣现象的普通端射阵,即间隔d>1/2波长W2=beta、*d2、*cos(t); %定义kdcos(方向角)z3=((N/2)、*W2)+N/2*beta*d2;z4=((1/2)、*W2)+1/2*beta*d2;F2=sin(z3)、/(N、*sin(z4));K2=abs(F2);figure(2)subplot(121);polar(t,K1);title('普通端射阵 f=30GHz,N=15,d=1/4波长'); subplot(122);polar(t,K2);title('普通端射阵(有栅瓣) f=30GHz,N=15,d=0、7倍波长');四%-----------------均匀直线阵列天线的应用之三:强方向性端射阵clcclear allf=3e10; %30GHz,厘米波i=1; %天线电流值lambda=(3e8)/f; %lambda=c/f 波长beta=2、*pi/lambda;N=15;t=0:0、01:2*pi;d1=lambda/4; %没有栅瓣效应的强方向性端射阵,即间隔d<(1/2波长)*(1-1/N)W1=beta、*d1、*cos(t); %定义kdcos(方向角)z1=((N/2)、*W1)+N/2*(beta*d1+pi/N);z2=((1/2)、*W1)+1/2*(beta*d1+pi/N);F1=sin(pi/2/N)、*sin(z1)、/(sin(z2));K1=abs(F1);d2=lambda*0、5; %有栅瓣现象的强方向性端射阵,即间隔d>1/2波长*(1-1/N) W2=beta、*d2、*cos(t); %定义kdcos(方向角)z3=((N/2)、*W2)+N/2*(beta*d2+pi/N);z4=((1/2)、*W2)+1/2*(beta*d2+pi/N);F2=sin(pi/2/N)、*sin(z3)、/(sin(z4));K2=abs(F2);figure(3)subplot(121);polar(t,K1);title('强方向性端射阵 f=30GHz,N=15,d=1/4波长');subplot(122);polar(t,K2);title('强方向性端射阵(有栅瓣)f=30GHz,N=15,d=0、5倍波长');。
14元阵列天线方向图及其MATLAB仿真
阵列天线方向图及其MATLAB 仿真1设计目的1.了解阵列天线的波束形成原理写出方向图函数2.运用MATLAB 仿真阵列天线的方向图曲线3.变换各参量观察曲线变化并分析参量间的关系2设计原理阵列天线:阵列天线是一类由不少于两个天线单元规则或随机排列并通过适当激励获得预定辐射特性的特殊天线。
阵列天线的辐射电磁场是组成该天线阵各单元辐射场的总和—矢量和由于各单元的位置和馈电电流的振幅和相位均可以独立调整,这就使阵列天线具有各种不同的功能,这些功能是单个天线无法实现的。
在本次设计中,讨论的是均匀直线阵天线。
均匀直线阵是等间距,各振源电流幅度相等,而相位依次递增或递减的直线阵。
均匀直线阵的方向图函数依据方向图乘积定理,等于元因子和阵因子的乘积。
二元阵辐射场:式中: 类似二元阵的分析,可以得到N 元均匀直线振的辐射场:令 ,可得到H 平面的归一化方向图函数,即阵因子的方向函数:式中:ζφθψ+=cos sin kd均匀直线阵最大值发生在0=ψ 处。
由此可以得出])[,(212121ζθθθϕθj jkr jkr m e r e r e F E E E E --+=+=12cos ),(21jkrm e F r E E -=ψϕθθζφθψ+=cos sin kd ∑-=+-=1)cos sin (),(N i kd ji jkrme erF E E ζϕθθϕθ2πθ=)2/sin()2/sin(1)(ψψψN N A =kdm ζϕ-=cos这里有两种情况最为重要。
1.边射阵,即最大辐射方向垂直于阵轴方向,此时 ,在垂直于阵轴的方向上,各元观察点没有波程差,所以各元电流不需要有相位差。
2.端射振,计最大辐射方向在阵轴方向上,此时0=mϕ或π,也就是说阵的各元电流沿阵轴方向依次超前或滞后kd 。
3设计过程本次设计的天线为14元均匀直线阵天线,天线的参数为:d=λ/2,N=14相位滞后的端射振天线。
基于MATLAB 可实现天线阵二维方向图和三维方向图的图形分析。
基于matlab的天线方向图
计算天线均匀直线阵方向性系数的程序clc;clear;global n posai sita d;sita=(0:pi/600:pi);k=2*pi;nn=(2:19/100:20);d=0.25;for jj=1:length(nn);n=nn(jj);beta=0;%beta=k*d;%beta=-k*d-pi/n;posai=beta+k*d*cos(sita);jifen=0;f=zxz(sita);for i=1:length(sita);jifen=jifen+f(i)*pi/600;end;fxxs(jj)=2/jifen;end;plot(nn,fxxs);hold onfunction y=zxz(sita);f1=abs(sin(n*posai/2));eps=2.2204e-016;f2=abs(sin(posai/2));for j=1:length(posai);if f1(j)<eps&f2(j)<eps;f1(j)=abs(n/2*cos(n/2*posai(j)));f2(j)=abs(1/2*cos(posai(j)/2));end;end;y=f1./f2;y=y/max(y);y=y.*y.*sin(sita);演示方向图乘积定理sita=meshgrid(0:pi/90:pi);fai=meshgrid(0:2*pi/90:2*pi)';l=0.25;%对称阵子的长度d=1.25;%二元阵的间隔距离beta=0;%电流初始相位差m=1;%电流的振幅比r1=abs(cos(2*pi*1*cos(sita))-cos(2*pi*1))./abs(sin(sita)+eps); r2=sqrt(1+m*m+2*m*cos(beta+2*pi*d*sin(sita).*sin(fai)));r3=r1.*r2;r1max=max(max(r1));r2max=max(max(r2));r3max=max(max(r3));[x1,y1,z1]=sph2cart(fai,pi/2-sita,r1/r1max);[x2,y2,z2]=sph2cart(fai,pi/2-sita,r2/r2max);[x3,y3,z3]=sph2cart(fai,pi/2-sita,r3/r3max);subplot(2,2,1);surf(x1,y1,z1);axis([-1 1 -1 1 -1 1]);shading interp;subplot(2,2,2);surf(x2,y2,z2);axis([-1 1 -1 1 -1 1]);shading interp;subplot(2,2,2);surf(x3,y3,z3);axis([-1 1 -1 1 -1 1]);shading interp;有两个半波阵子组成一个共线二元阵,其间隔距离d=λ,电流比I m2=I m1。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
阵列天线方向图及其MATLAB 仿真
1设计目的
1.了解阵列天线的波束形成原理写出方向图函数
2.运用MATLAB 仿真阵列天线的方向图曲线
3.变换各参量观察曲线变化并分析参量间的关系
2设计原理
阵列天线:阵列天线是一类由不少于两个天线单元规则或随机排列并通过适当激励获得预定辐射特性的特殊天线。
阵列天线的辐射电磁场是组成该天线阵各单元辐射场的总和—矢量和由于各单元的位置和馈电电流的振幅和相位均可以独立调整,这就使阵列天线具有各种不同的功能,这些功能是单个天线无法实现的。
在本次设计中,讨论的是均匀直线阵天线。
均匀直线阵是等间距,各振源电流幅度相等,而相位依次递增或递减的直线阵。
均匀直线阵的方向图函数依据方向图乘积定理,等于元因子和阵因子的乘积。
二元阵辐射场:
式中: 类似二元阵的分析,可以得到N 元均匀直线振的辐射场:
令 ,可得到H 平面的归一化方向图函数,即阵因子的方向函数: ])[,(212121ζθθθϕθj jkr jkr m e r e r e F E E E E --+=+=12
cos ),(21jkr m e F r E E -=ψϕθθζ
φθψ+=cos sin kd ∑-=+-=10)cos sin (),(N i kd ji jkr m e e r F E E ζϕθθϕθ2
πθ=)
2/sin()
2/sin(1)(ψψψN N A =
式中:ζφθψ+=cos sin kd
均匀直线阵最大值发生在0=ψ 处。
由此可以得出
这里有两种情况最为重要。
1.边射阵,即最大辐射方向垂直于阵轴方向,此时 ,在垂直于阵轴的方向上,各元观察点没有波程差,所以各元电流不需要有相位差。
2.端射振,计最大辐射方向在阵轴方向上,此时
0=m ϕ或π,也就是说阵的
各元电流沿阵轴方向依次超前或滞后kd 。
3设计过程
本次设计的天线为14元均匀直线阵天线,天线的参数为:d=λ/2,N=14相位滞后的端射振天线。
基于MATLAB 可实现天线阵二维方向图和三维方向图的图形分析。
14元端射振天线H 面方向图的源程序为:
a=linspace(0,2*pi);
b=linspace(0,pi);
f=sin((cos(a).*sin(b)-1)*(14/2)*pi)./(sin((cos(a).*sin(b)-1)*pi/2)*14);
polar(a,f.*sin(b));
title('14元端射振的H 面方向图 ,d=/2,相位=滞后');
得到的仿真结果如图所示:
kd
m ζϕ-=cos 2π
ϕ±=m
14元端射振天线三维方向图的源程序为:y1=(f.*sin(a))'*cos(b);
z1=(f.*sin(a))'*sin(b);
x1=(f.*cos(a))'*ones(size(b));
surf(x1,y1,z1);
axis equal
title('14元端设式三维图');
得到的仿真结果如图:
14元阵列天线的方向图随相位的衰减的代码为:
clear;
sita=-pi/2::pi/2;
lamda=;
d=lamda/2;
n1=14;
beta=2*pi*d*sin(sita)/lamda;
z11=(n1/2)*beta;
z21=(1/2)*beta;
f1=sin(z11)./(n1*sin(z21));
F1=abs(f1);
figure(1);
plot(sita,F1,'b');
hold on;
grid on;
xlabel('theta/radian');
ylabel('amplitude');
title('方向图的衰减');
得到的方向图和相位之间的关系图如图所示:
当天线各个阵元之间的间隔d=时,波长和方向图之间有一定的关系,其中程序代码如下:
clear;
sita=-pi/2::pi/2;
n=14;
d=;
lamda1=;
beta=2*pi*d*sin(sita)/lamda1;
z11=(n/2)*beta;
z21=(1/2)*beta;
f1=sin(z11)./(n*sin(z21));
F1=abs(f1);
figure(1);
lamda2=;
beta=2*pi*d*sin(sita)/lamda2;
z12=(n/2)*beta;
z22=(1/2)*beta;
f2=sin(z12)./(n*sin(z22));
F2=abs(f2);
lamda3=;
beta=2*pi*d*sin(sita)/lamda3;
z13=(n/2)*beta;
z23=(1/2)*beta;
f3=sin(z13)./(n*sin(z23));
F3=abs(f3)
plot(sita,F1,'b',sita,F2,'r',sita,F3,'k');
grid on;
xlabel('theta/radian');
ylabel('amplitude');
title('方向图与波长的关系');
legend('lamda=','lamda=','lamda=');
得到的方向图和波长的关系如图所示;
从图中可以得到:随着波长lamda的增大,方向图衰减越慢,收敛性
越不是很好。
