JEEP吉普COMPASS指南者车型培训手册
吉普自由侠指南者指南针校准

吉普自由侠指南者指南针校准
吉普自由侠指南者指南针校准,凭借着先进的科技和智能系统,能够帮助我们
更好地去规划自己的旅行路线,也能协助我们学习更多的景点及文化文明,以此来丰富日常生活中的乐趣。
那么怎样去驯服和使用吉普自由侠指南者指南针呢?
1、首先,需要将指南针安装好,这个过程需要准备一把尺子、螺丝刀、安装
说明手册等。
在安装之前,还需要检查并确定一下吉普自由侠指南者指南针的接口是否与车上原有的接口匹配,以确保能够正确安装上去。
2、接着,需要将吉普自由侠指南者指南针校准,这是必须做的一步,确保在
使用过程中不会产生偏差。
可以使用一张磁力计,将其放在指南针旁边并进行检测,以确保指南针的定位功能能够正常工作。
3、最后,需要检查和使用智能系统中的各个功能,这是吉普自由侠指南者指
南针的一大亮点。
例如可以查看目的地和路线,查看每一个标记点的位置及它们之间的距离,从而更加快捷安全地到达目的地。
同时,还可以查看周边的景点信息,并了解更多的文化文明知识,丰富我们在旅行中的趣味体验。
通过正确的安装、校准和使用,吉普自由侠指南者指南针可以帮助我们实现安
全和舒适的旅行,为我们的日常生活增添不少的乐趣,让我们的旅行不再漫无目的。
Jeep指南者220T车内功能详解

Jeep指南者220T车内功能详解Jeep指南者220T车内功能详解吉普指南者高性能四驱配备了相当全面的驾驶功能,提供了指针+液晶显示仪表盘和8.2吋触摸屏中显示器,连方向盘上都布满了按钮,对于开惯了10多年前出厂汽车的人来讲有点眼花缭乱。
在过去二十年中汽车总体来说没什么大改变,但汽车电子却有了飞跃性的发展,汽车的发动机、变速器、方向盘已经全面电子计算机化,能够实现无人驾驶。
这台指南者的旗舰车配备了车载雷达可以实现自适应巡航,自动跟停,实现了部分自动驾驶。
所以车内仪表和操控键有点多就不足为奇了。
其实乍看起来复杂的操控系统只要理解了设计者的意图也就没那么复杂了。
仪表盘主要是显示汽车驾驶需要了解的各种状态,中控屏显示和控制的是空调、音响等附属设施。
一、方向盘:方向盘上的按钮都是在行驶中经常用到的操作。
1、方向盘左侧功能键的上半部是仪表盘操控键,用来移动液晶屏光标,它可以控制仪表盘显示您所需要的内容,也可以进行一些设置。
下半部是接打电话和启动语音控制按钮。
在方向盘此处背面还有收音机频道控制钮可以用手指摸到。
2、方向盘右侧功能键是为了辅助驾驶的控制键,上边的一组是定速巡航系统中间的是开启和关闭按钮。
CANC是取消、RES是恢复、SET+-是加减速度。
下半部三个按钮从左往右分别是:自适应巡航开关。
第二个钮是跟车距离。
第三个钮是跟车距离调整。
在方向盘此处背后有音响音量控制键可以用手指按到。
3、方向盘整体位置调整这个和以前的车一样。
4、方向盘下方左侧手柄(摇杆)是方向灯和大灯手柄。
5、右侧是前后雨刷手柄二、仪表盘:两侧指针表分别是发动机转速表和时速表,中间的液晶屏显示的是车辆的状态。
按下雪地按钮会出现的显示按下沙地按钮的显示按下泥地按钮的显示按下岩石按钮的显示可以通过方向盘按键选择不同的车辆信息内容。
仪表盘左下方旋钮是控制灯光旋钮,最右侧的档O是所有灯光关闭的位置,顺时针拧一档开驻车灯和仪表盘灯,拧二档增加大灯开启。
JEEP指南者操作手册.

本手册包括了截止至该手册印刷时的最新信息。
本公司保留随时更新该手册版本而不另行通知的权利。
本手册由专业维修人员与工程师协助编写,希望有助于您了解新车的各项操作与保养细节。
除本手册外,另外提供“保修信息手册”及其它各种专为客户编写的资料,请务必仔细阅读。
依照本手册各项指示与建议驾驶车辆,可确保您的安全,提高驾驶乐趣。
手册阅读完毕后,请将其存放于车内,以便随时参考,车辆转售时亦应随车附上。
制造商保留改变车辆设计与规格的权利,并(或)可随时增加或改进其产品,对于已售出车辆并无安装新改良装备的义务。
“用户手册”说明和描述标准装备或额外付费的选装件。
因此,本手册中所列的设备和配件并不一定会在您的车上出现。
>$@开始驾驶本车、欲安装零件/配件,或对车辆进行改装之前,请务必先阅读“用户手册”。
>$@鉴于市面上有很多不同制造商生产的替换零件与配件,若您安装此类零件或配件,制造商无法保证您车辆的行驶安全性不会受到影响。
即使这些零件经过正式认可(例如获得一般操作认可的零件或经过原厂正式认可的零件设计),或在加装或安装之后个别发给认可证明,并不代表您车辆的驾驶安全不受影响。
因此,无论是汽车制造商还是正式代理商均不对此负责。
所以,只有在授权经销商处,加装或安装由制造商明确授权或建议的零件,制造商才承担相关责任。
当对制造商车辆原有状况进行修改时,此声明亦同样适用。
您的保修服务范围不涵盖任何非制造商提供的部件,也不涵盖由于安装或使用非制造商零件、部件、设备、材料或附加件所引起的维修和调整成本。
保修还不涵盖车辆上任何不符合制造商规格的改动所造成的损坏或状况的维修成本。
欲取得原装Mopar 零件与配件,以及其它经制造商认可的产品,包括合格的咨询建议,请洽各地授权经销商。
至于维护,请记住:经销商最了解您的汽车,其所有技师经过正式培训,并提供原厂Mopar零件,以顾客满意为最高目标。
版权所有 2006 Chrysler IntemadOnal用户手册使用须知请参阅目录,查询您想要了解的章节内容。
JEEP指南者2015款用户手册(六)应急措施要点

应急措施危险警告闪光灯危险警告灯开关位于仪表板上,在空调下方。
按下开关,打开危险警告闪光灯。
当开关启用时,所有转向信号灯将闪烁,以警告后面车辆有紧急情况。
再次按下此按钮关闭危险警告闪光灯。
这是紧急警告系统,车辆行驶时不应使用。
只有当您的车辆出现故障并可能对其他车辆驾驶人员造成安全危害时才能使用。
当您必须离车去寻求帮助时,即使点火开关处于“OFF(关闭)”位置,危险警告闪光灯也将继续工作。
注意:长时间使用危险警告闪光灯将耗尽蓄电池电量。
如果您的发动机过热在下列任何情况下,您可采取适当措施来降低过热的可能性。
·在高速公路上——请减速。
·在城市交通中——停车时,将变速箱置于“NEUTRAL(空档)”,但不要提高发动机怠速。
注意:您可采取下列步骤减缓即将出现的过热情况:·如果空调(A/C)开启,请将其关闭。
空调系统会增加发动机冷却系统的热量,将空调关闭有助于消除这种热量。
·您也可以将温度控制旋至最热位置、模式控制旋至地板模式以及鼓风机控制旋至高速挡。
这样可使加热器芯作为散热器的补充,有助于发动机冷却系统散热。
小心!在冷却系统温度过高的情况下行驶会损坏车辆。
如果指针上升到H(红色)标记处,组合仪表会发出一声蜂鸣声。
请尽快于安全时,把车辆停到一边并使发动机处于怠速。
关闭空调,并且等到指针回到正常范围内。
如果指针仍保持在H(红色)标记超过一分钟,应立即关闭发动机并致电授权经销商维修。
警告!您或他人可能会被散热器中高温的发动机冷却液(防冻液)或蒸汽严重烫伤。
如果您看见或听见发动机罩下有蒸汽冒出,必须等到散热器冷却后才可以打开发动机罩。
切勿在散热器或冷却液瓶还处于高温状态时打开冷却系统压力盖。
车轮和轮胎扭矩技术参数正确的螺帽/螺栓扭矩对于确保车轮正确安装在车辆上非常重要。
无论何时拆下车轮并重新安装在车辆上,螺帽/螺栓都应当使用正确校准的扭矩扳手紧固至规定扭矩。
扭矩技术参数**仅可使用克莱斯勒推荐的螺帽/螺栓并在紧固之前清洁或清除所有污物或油渍。

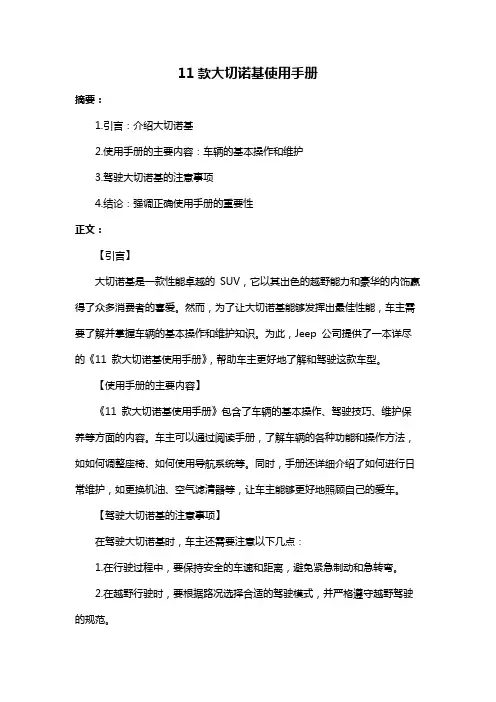

11款大切诺基使用手册

11款大切诺基使用手册
摘要:
1.引言:介绍大切诺基
2.使用手册的主要内容:车辆的基本操作和维护
3.驾驶大切诺基的注意事项
4.结论:强调正确使用手册的重要性
正文:
【引言】
大切诺基是一款性能卓越的SUV,它以其出色的越野能力和豪华的内饰赢得了众多消费者的喜爱。
然而,为了让大切诺基能够发挥出最佳性能,车主需要了解并掌握车辆的基本操作和维护知识。
为此,Jeep 公司提供了一本详尽的《11 款大切诺基使用手册》,帮助车主更好地了解和驾驶这款车型。
【使用手册的主要内容】
《11 款大切诺基使用手册》包含了车辆的基本操作、驾驶技巧、维护保养等方面的内容。
车主可以通过阅读手册,了解车辆的各种功能和操作方法,如如何调整座椅、如何使用导航系统等。
同时,手册还详细介绍了如何进行日常维护,如更换机油、空气滤清器等,让车主能够更好地照顾自己的爱车。
【驾驶大切诺基的注意事项】
在驾驶大切诺基时,车主还需要注意以下几点:
1.在行驶过程中,要保持安全的车速和距离,避免紧急制动和急转弯。
2.在越野行驶时,要根据路况选择合适的驾驶模式,并严格遵守越野驾驶的规范。
3.定期进行车辆检查和保养,确保车辆的性能和安全性。
4.在行驶过程中,注意观察车辆的运行状况,如发现异常情况,应立即停车检查。
【结论】
总的来说,《11 款大切诺基使用手册》是车主必备的一本参考书。
通过阅读手册,车主可以更好地了解车辆的性能和操作方法,从而确保自己和家人的安全。
吉普牧马人车型技术培训

ESP激活 激活 激活 激活 激活 激活
4WD高
ESP部分激活 激活
不激活 激活 激活
激活
ESP不激活 不激活 不激活 激活 不激活 激活
4WD低
ESP不激活 不激活 不激活 激活 不激活
激活
ESP模式在车辆起动时被设成on模式,并按照4x4齿轮比级 自动激活/不激活。
默认模式在各键激活时完全运行。
被动安全装备
主动安全系统
四轮盘式制动 标准越野前后ABS系统 可部分关闭的ESP系统 紧急制动辅助系统BAS 运动型防撞杆
INFINITY音响系统
6碟DVD、收音机及MP3 6喇叭环绕立体声 尾厢单独设计低音炮
信息中心
平均燃油经济性 续航旅程 所用时间 包含指南针和温度定显示
Wrangler发展史(二)
在80年代中期,由美国汽车公司首次推出牧马人车型; 在1987年8月5日,克莱斯勒公司收购了美国汽车公司,经
典的Jeep品牌成为了克莱斯勒的组成部分; 2007年新一代JEEP Wrangler引入国内,由克莱斯勒(中国)
进行销售;
外观
下折式风挡,圆滑窗框设计,改善空气动力有效性,降低风噪 独一无二的七孔格栅,稍稍向后倾斜,促进外表美观,提高空气动力
车辆向前移动和扭
扭矩传输 矩传输恢复正常。
刹车夹紧
车轮旋转
动态传感器
方向盘转角传感器
ESP开关
编程操作
JEEP指南者2015款用户手册(五)起动和操作要点

起动和操作起动步骤在起动车辆前,调节您的座椅、车内和车外后视镜,并系好您的座椅安全带。
警告!严禁把儿童单独留在车内,或者进入未锁止的车辆。
由于多种原因,把无人看管的儿童单独留在车内十分危险。
儿童或他人可能受到严重甚至致命伤害。
应警告儿童不要触碰驻车制动器、制动踏板或换档杆。
严禁将遥控钥匙组件留在车内或车辆附近,或儿童可接触到的位置,严禁将配备Keyless Enter-N-Go TM(智能无钥匙系统)的车辆的点火开关置于“ACC(附件)”或“ON/RUN(打开/运行)”位置。
儿童可能会操作电动车窗或其他操控装置,甚至开动汽车。
自动变速箱在起动发动机之前,换档杆必须位于PARK(驻车档)或NEUTRAL(空档)位置。
切换到前进档位置前需先踩下制动踏板。
注意:在移出PARK(驻车档)之前,必须踩下制动踏板。
起动指南注意:在发动机冷机或暖机的情况下正常起动,不需要踩加速踏板。
不要踩下加速踏板。
将点火开关转到“START(起动)”位置,一旦发动机运转便立即释放。
起动机将会连续运行,当发动机运行时它将自动分离。
如果发动机起动失败,10秒后,起动机将自动分离。
如果发生了这种情况,将点火开关转到“LOCK(锁止)”位置,等待10到15秒,然后重复“正常起动”步骤。
正常起动发动机冷机或暖机的正常起动不需要蹬下或踩下加速踏板。
只需将点火开关转到“START(起动)”位置,当发动机起动时松开即可。
如果发动机在15秒内起动失败,将点火开关转到“OFF(关闭)”位置,等待10到15秒,然后重复“正常起动”步骤。
警告!严禁尝试以推车或牵引的方式起动车辆。
配备自动变速箱的车辆不能以这种方式起动。
未燃烧的燃油可能会进入催化转换器;一旦起动发动机,将会点燃并损坏转换器和车辆。
如果车辆蓄电池电量已经耗尽,可使用跨接起动电缆从另一辆车上获得起动。
如果操作不当,这种起动会有危险,因此要认真遵守此步骤。
详细信息,参见“紧急情况措施”中的“跨接起动”。
JEEP指南者2015款用户手册(四)仪表板使用说明

仪表板使用说明 (2)仪表板功能 (2)组合仪表 (2)组合仪表说明 (2)电子车辆信息中心(EVIC)——如果配备 (8)发动机更换机油指示系统——如果配备 (9)平均燃油经济性 (10)剩余燃油可行驶距离(DTE) (10)轮胎压力监测器(TPM)——如果配备 (10)行驶时间 (10)电子车辆信息中心(EVIC)单位选择(显示的单位) (10)系统状态 (11)个性化设置(客户可编程功能) (11)音响系统 (13)iPod®/USB/MP3控制键——如果配备 (13)连接iPod® 或外部USB装置 (13)使用此功能 (14)使用收音机按钮控制iPod® 或外部USB装置 (14)播放模式 (14)列表或浏览模式 (15)Bluetooth®流音频(BTSA) (15)方向盘音响控制键 (16)收音机操作 (16)CD播放器 (17)CD/DVD碟片保养 (17)收音机操作和移动电话 (17)空调 (17)手动加热与空调 (17)自动温度控制系统(ATC)——如果配备 (19)操作提示 (22)仪表板使用说明仪表板功能0401090061—出风口2—除雾器3—组合仪表4—收音机5—储物箱6—手套箱7—空调开关8—电源插座9—加热时座椅开关—如果配备10—危险警告闪光灯11—ESC OFF(电子车身稳定系统(ESC)关闭)12—加热时座椅开关—如果配备13—大灯调平开关组合仪表0403053502组合仪表说明1.燃油表/加油口盖位置当点火开关处于ON/RUN(打开/运行)位置时,指针会显示油箱內剩余的燃油液位。
燃油泵符号指向加油口盖位置的车辆一侧。
2.充电系统指示灯此灯显示电气充电系统的状态。
当点火开关首次转到ON/RUN(打开/运行)位置时,灯会点亮,并短暂地保持亮起作为灯泡检查。
如果充电系统指示灯保持常亮,或者行驶时点亮,这表示车辆的充电系统存在问题。
JEEP指南者2015款用户手册(二)启动汽车前的注意事项

启动汽车前的注意事项汽车钥匙简述向您出售新车的授权经销商拥有您的车锁钥匙密码。
这些号码可用于订购备用钥匙。
向您的授权经销商询问此号码,并将其存放在安全地点。
021300449车辆钥匙取下点火钥匙1.将换档杆置于PARK(驻车档)(如果配备自动变速箱)。
2.将点火开关置于ACC(附件)位置。
3.向里按动钥匙和锁芯,并将钥匙转动到LOCK(锁止)位置。
4.从点火开关锁芯中拔下钥匙。
020232708点火开关位置1—LOCK(锁止)2—ACC(附件)3—ON/TURN(打开/运行)4—START(启动)注意:若您在将换档杆置于PARK(驻车档)前试图拔出钥匙,钥匙会暂时卡在点火开关锁芯里。
如果发生这种情况,将换档杆置于PARK(驻车档),顺时针轻轻转动钥匙,然后按照所述的的方式拔出钥匙。
若发生故障,系统会锁住点火锁芯里的钥匙,以警示您此安全功能不能工作。
发动机能够起动和停止,只有在您排除故障后,才能拔出钥匙。
警告!·在离开车辆前,务必施加驻车制动器,将变速箱换档至“PARK(驻车档)”,然后从点火开关中拔出遥控钥匙组件。
在离开车辆前,务必将车辆锁止。
·切勿让儿童单独留在车内,或者进入未锁止的车辆。
·由于多种原因,把无人看管的儿童单独留在车内十分危险。
儿童或他人可能受到严重甚至致命伤害。
应该告诫儿童不要触碰驻车制动器、制动踏板或变速箱换档杆。
·切勿将遥控钥匙组件留在车内或车辆附近,或儿童可接触到的位置。
儿童可能会操作电动车窗或其它操控装置,甚至开动车辆。
·天气炎热时,请勿将儿童或宠物留在停驻的车内。
车内温度升高,可能会造成严重伤害,甚至死亡。
小心!离开无人看管的车辆时,请务必从点火开关中取出钥匙,并将所有车门锁止。
用钥匙锁车门您可将钥匙的任何一侧朝上插入。
向右转动钥匙锁止车门,向左转动钥匙解锁车门。
有关进一步的信息,请参见“车辆保养”中的“保养步骤”。
钥匙未取出提醒装置当钥匙位于点火开关中且处于LOCK(锁止)或ACC(附件)位置时,打开驾驶员车门会听到提示您拔下钥匙的信号音。
指南者使用手册

指南者使用手册As a new compass user, it is important to understand the functions and features of this tool. 指南针作为一种导航工具,可以帮助我们在户外活动中找到方向,非常重要。
It is crucial to familiarize yourself with how to properly read and calibrate a compass before setting out on any outdoor adventure. 在出发前,熟悉如何正确地阅读和校准指南针是至关重要的。
Taking the time to practice using a compass in various environments will help build confidence in your navigation skills. 在不同的环境中练习使用指南针会帮助提高你的导航技能,并增强信心。
One of the key components of using a compass effectively is understanding how to orient the map to match the terrain. 有效使用指南针的关键之一是了解如何使地图与地形相匹配。
By aligning the compass with known landmarks and adjusting for declination, you can more accurately determine your position on a map. 通过将指南针与已知的地标对准并调整偏角,你可以更准确地确定地图上的位置。
Practicing this skill in different locations will help you become proficient in navigating with a compass in any setting. 在不同的位置练习这一技能将有助于让你熟练运用指南针在任何环境中导航。
款JEEP指南者起动和操作

起动和操作起动步骤在起动车辆前,调节您的座椅、车内和车外后视镜,并系好您的座椅安全带。
警告!严禁把儿童单独留在车内,或者进入未锁止的车辆。
由于多种原因,把无人看管的儿童单独留在车内十分危险。
儿童或他人可能受到严重甚至致命伤害。
应警告儿童不要触碰驻车制动器、制动踏板或换档杆。
严禁将遥控钥匙组件留在车内或车辆附近,或儿童可接触到的位置,严禁将配备Keyless Enter-N-Go TM(智能无钥匙系统)的车辆的点火开关置于“ACC(附件)”或“ON/RUN(打开/运行)”位置。
儿童可能会操作电动车窗或其他操控装置,甚至开动汽车。
自动变速箱在起动发动机之前,换档杆必须位于PARK(驻车档)或NEUTRAL(空档)位置。
切换到前进档位置前需先踩下制动踏板。
注意:在移出PARK(驻车档)之前,必须踩下制动踏板。
起动指南注意:在发动机冷机或暖机的情况下正常起动,不需要踩加速踏板。
不要踩下加速踏板。
将点火开关转到“START(起动)”位置,一旦发动机运转便立即释放。
起动机将会连续运行,当发动机运行时它将自动分离。
如果发动机起动失败,10秒后,起动机将自动分离。
如果发生了这种情况,将点火开关转到“LOCK(锁止)”位置,等待10到15秒,然后重复“正常起动”步骤。
正常起动发动机冷机或暖机的正常起动不需要蹬下或踩下加速踏板。
只需将点火开关转到“START(起动)”位置,当发动机起动时松开即可。
如果发动机在15秒内起动失败,将点火开关转到“OFF(关闭)”位置,等待10到15秒,然后重复“正常起动”步骤。
警告!严禁尝试以推车或牵引的方式起动车辆。
配备自动变速箱的车辆不能以这种方式起动。
未燃烧的燃油可能会进入催化转换器;一旦起动发动机,将会点燃并损坏转换器和车辆。
如果车辆蓄电池电量已经耗尽,可使用跨接起动电缆从另一辆车上获得起动。
如果操作不当,这种起动会有危险,因此要认真遵守此步骤。
详细信息,参见“紧急情况措施”中的“跨接起动”。
JEEP指南者2015款用户手册(七)车辆保养

车辆保养发动机舱—2.0L070339986 1—清洗液储液罐2—动力转向液储液罐3—发动机油加注口4—制动液储液罐5—集成电源模块(保险丝)6—空气滤清器滤芯7—冷却液压力盖8—发动机油尺9—发动机冷却液储液罐发动机舱—2.4L0703399861—清洗液储液罐2—动力转向液储液罐3—发动机油加注口4—制动液储液罐5—集成电源模块(保险丝)6—空气滤清器滤芯7—冷却液压力盖8—发动机油尺9—发动机冷却液储液罐车载诊断系统—OBD Ⅱ您的车辆配备了精密的车载诊断系统,称为OBD Ⅱ。
该系统监测废气排放、发动机及自动变速箱控制系统的性能。
当这些系统正常工作时,车辆性能和燃油经济性最佳,同时发动机的废气排放也符合当前的政府法规。
如有任何一个系统需要维修,OBD Ⅱ将会亮起故障指示灯(MIL)。
同时,将储存故障代码和其他信息以辅助维修技师进行修理。
虽然大部分情况下车辆仍能行驶,并不需要牵引,但请您尽快咨询授权经销商进行维修。
小心!·故障指示灯(MIL)亮起仍然继续驾驶车辆会导致废气排放控制系统进一步损坏。
也会影响燃油经济性和操作性能。
在进行任何排放测试之前,必须检修车辆。
·如果发动机运转时,故障指示灯(MIL)闪烁,则将会出现严重的催化转换器损坏和功率损失。
必须立即检修。
燃油加油口盖松动信息加油之后,车载诊断系统可以判断燃油加油口盖是否松动或者安装不当。
组合仪表将会显示“gASCAP”信息。
拧紧油箱盖直到听到“咔嗒”声。
这表明油箱盖已正确紧固。
按下计程表RESET(复位)按钮来关闭信息。
如果问题仍然存在,下一次起动车辆时还会显示该信息。
这可能表示油箱盖已被损坏。
如果连续检测到问题两次,系统将点亮故障指示灯(MIL)。
问题解决后故障指示灯(MIL)将会关闭。
更换零件在进行常规/定期保养及修理时,我们强烈建议使用原厂MOPAR®零件,以确保车辆能够保持正常性能。
因使用非MOPAR®零件进行保养和修理而导致的损坏或故障不在新车有限保修范围内。
Jeep指南者维修技术手册

Compass指南者维修技术资料小手册2007年8月Compass 指南者维修技术资料小手册1目录1. ........................................................................2 车辆识别号码2. ........................................................4 发动机舱国际符号说明3. ........................................................4 液体、润滑油技术参数4. .......................................................7 车辆集成动力模块(IPM)5. .............................................9 2.4L 发动机正时链和导轨安装6. ..........................................13 自动变速器的故障诊断及排除7. ..............................................14 发动机及变速箱的故障码表8. ......................................................23 发动机点火系统故障码9. (23)自动变速器的故障码10. ..............................................................26 车辆电子讯息中心11. .....................................................................30 EVIC 显示模式12. .......................................................................31 HVAC 故障码13. ......................................................................32 车轮定位参数14. ..................................................................34 ABS 诊断与测试15. ......................................................................35 ABS 故障码表16. ..............................................................39 电动门锁故障码表17. ..............................................................39 电动车窗故障码表18. ..............................................41 车胎压力监测系统故障码表19. .....................................................41 音响/视频系统故障码表20. . (44)SRS 气囊约束故障码表Compass 指南者维修技术资料小手册21. 车辆识别号码车辆识别号码说明车辆识别号码(VIN )位于仪表板左上角,靠近左侧A 柱。
Jeep指南者维修技术手册

Jeep指南者维修技术手册Jeep指南者维修技术手册1:引言该文档旨在为Jeep指南者的维修人员提供详细的技术指南和维修说明。
在阅读本手册之前,请确保您具备相关的维修知识和技能。
本手册仅供内部参考使用,严禁用于商业用途。
2:车辆概述2.1 车型介绍- Jeep指南者的车型和配置介绍2.2 技术规格- 引擎规格- 轮胎和悬挂系统规格- 车身尺寸和重量规格3:维修操作3.1 安全注意事项- 维修场所的安全要求- 使用个人防护装备的重要性3.2 维修工具- 常用维修工具清单- 维修工具的使用技巧3.3 维修流程- 故障排除步骤- 维修计划编制4:引擎系统维护与修理4.1 点火系统- 点火系统的组成和原理- 点火系统的常见故障及解决方法4.2 燃油系统- 燃油供给系统的组成和原理- 燃油系统的故障排除和维修4.3 冷却系统- 冷却系统的组成和原理- 冷却系统的故障排除和维修5:传动系统维护与修理5.1 手动变速器- 手动变速器的组成和原理- 手动变速器的故障排除和维修5.2 自动变速器- 自动变速器的组成和原理- 自动变速器的故障排除和维修5.3 传动轴和传动轴总成- 传动轴和传动轴总成的组成和原理- 传动轴和传动轴总成的故障排除和维修6:悬挂系统维护与修理6.1 悬挂系统的基本原理6.2 前悬挂系统维护与修理6.3 后悬挂系统维护与修理7:制动系统维护与修理7.1 制动系统的基本原理7.2 制动系统的故障排除和维修8:电气系统维护与修理8.1 载电系统的基本原理8.2 电气系统的故障排除和维修9:附件本文档涉及的附件包括:- 维修流程图- 故障排除检查表- 零件清单10:法律名词及注释- 本手册中涉及的法律名词及其注释,以确保读者对于相关法律条款的理解。
Jeep指南者维修技术手册

Compass指南者维修技术资料小手册2007年8月Compass 指南者维修技术资料小手册1目录1. ........................................................................2 车辆识别号码2. ........................................................4 发动机舱国际符号说明3. ........................................................4 液体、润滑油技术参数4. .......................................................7 车辆集成动力模块(IPM)5. .............................................9 2.4L 发动机正时链和导轨安装6. ..........................................13 自动变速器的故障诊断及排除7. ..............................................14 发动机及变速箱的故障码表8. ......................................................23 发动机点火系统故障码9. (23)自动变速器的故障码10. ..............................................................26 车辆电子讯息中心11. .....................................................................30 EVIC 显示模式12. .......................................................................31 HVAC 故障码13. ......................................................................32 车轮定位参数14. ..................................................................34 ABS 诊断与测试15. ......................................................................35 ABS 故障码表16. ..............................................................39 电动门锁故障码表17. ..............................................................39 电动车窗故障码表18. ..............................................41 车胎压力监测系统故障码表19. .....................................................41 音响/视频系统故障码表20. . (44)SRS 气囊约束故障码表Compass 指南者维修技术资料小手册21. 车辆识别号码车辆识别号码说明车辆识别号码(VIN )位于仪表板左上角,靠近左侧A 柱。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
CVT
CVT 变矩器
2020/6/7
CVT 油泵
2020/6/7
CVT 油泵
CVT的油泵采用的是叶片泵,通过链条带动的链轮来驱动.油泵可以产生不低于6.9MPa 的油压,压力油液被送到电子/机械调节器后保持在6.0MPa,CVT通过油道把压力油送到 带轮,使带轮压紧钢带并防止钢带打滑。
2020/6/7
因此传动比小,输出端转速高。 1 输入端(发 动机)
2 输出端(车 轮)
3 主动轮(处 于最大直 径)
4 从动轮(处 于最小直 径)
2020/6/7
CVT 原理
2020/6/7
1 - 洗涤器
16-机油集滤器
2-换档杆
17-平垫圈
3-抑制器开关
18-手控杆
4-CVT 变速箱液滤清器 19-衬套
5-O型圈
优点: 1,钢带无级传动,结构简单,体积小 2,恒定车速下的低发动机转速 3,燃油消耗少,排放更加环保
4,油门响应快,加速柔和 5,低NVH(noise, vibration and harshness )
2020/6/7
变矩器
CVT
钢带
2020/6/7
CVT
• CVT变速驱动桥主要的组成部件有: • 液力变矩器 • 两个多片输入离合器 • 主动带轮 • 从动带轮 • 钢带 • 油泵 • 阀体 • 电磁阀/压力开关/步进电机总成 • 驱动桥总成
CVT
2020/6/7
CVT
2020/6/7
CVT 原理:低档大传动比
输入带轮传动半径小,输出带轮传动半径大,因此传动 比大,输出端转速低。 1 输入端(发动机
) 2 输出端(车轮)
3 主动轮(处于最 小直径)
4 从动轮(处于最 大直径)
2020/6/7
CVT原理: 输入带轮传动半径大,输出带轮传动半径小。高档小传动比
CVT 油泵
2020/6/7
前进档离合器和行星C齿V轮T机部构总件成
1, 行星架 2, 太阳轮 3, 齿圈 4, 输入轴
2020/6/7
CVT 前进档离合器
2020/6/7
CVT 倒档离合器
2020/6/7
变速比装置 主动轮
CVT
钢带 从动轮
2020/6/7
传动钢带
1,钢片 2,钢片带
CVT
2020/6/7
CVT 动力传递路线
前进档
1-倒车制动 (释放) 2-前进档离合 器(啮合)
2020/6/7
CVT动力传递路线
低档换到高档-阶段1
1-滑轮比例 连杆
2-步进电机
3-比例控制 阀
4-管路压力
5-第二阀
6-第二滑轮 7-主滑轮
2020/6/7
CVT 动力传递路线
低档换到高档-阶段2
21-机油泵2传02动0链/6/7
22-驱动链轮
24-隔板 25-驱动链轮(机油泵) 26-隔板 27-机油泵 28-法兰油封 29-卡环 30-驱动盘 31-滚针轴承 32-中心齿轮 33-滚针轴承 34-行星架 35-滚针轴承 36-卡环 37-挡板 38-驱动盘 39-碟型板 40-卡环 41-挡板 42-弹簧固定总成 43-倒档盘活塞 44-卡位弹簧 45 - 变速驱动桥壳
高档换到低档-阶段2
1-滑轮比例 连杆
2-步进电机
5-第二阀 6-第二滑轮
3-比例控制 阀
4-管路压力
7-主滑轮
2020/6/7
CVT 动力传递路线
高档换到低档-阶段3
1-滑轮比例连 5-第二阀 杆 2-步进电机 6-第二滑
轮 3-比例控制阀 7-主滑轮 4-管路压力
2020/6/7
CVT 液压系统
2020/6/7
课程目标
• 掌握CVT变速驱动桥的基本结构 • 了解CVT变速驱动桥的识别 • 掌握CVT变速驱动桥液压与电子控制原
理 • 掌握CVT变速驱动桥检测方法
2020/6/7
CVT变速驱动桥概述
• 连续变量电控无级变速器也即CVT( Continuously Variable Transmission)
2020/6/7
钢带表面
CVT
2020/6/7
CVT 动力传递路线
驻车档动力流
1-倒车制动 (释放) 2-前进档离合 器(释放) 3-驻车齿轮 (固定)
2020/6/7
CVT 动力传递路线
倒车档
1-倒车档制动 器(啮合) 2-前进档离合 器(释放)
2020/6/7
CVT 动力传递路线
空档
1-倒车制动 (释放) 2-前进档离合 器(释放)
20-手控阀
6-CVT 变速箱液冷却器 21-步进电机
7-垫片
22-法兰油封
8-输出速度传感器
23-卡环
9-O型圈
24-阀体线束
10 - 变速驱动桥
25-油底壳衬垫
11-轮径比关联
26-油底壳
12-弹簧
27-液力变矩器
13-控制阀
28-O型圈
14-支架
29-输入速度传感器
15-O型圈
30-O型圈
2020/6/7
2020/6/7
CVT
• CVT变速驱动桥的识别可以通过其壳体上 的固定标签来查看
2020/6/7
• 1可追溯性 • 7生产系列码 • 2供应商号码 • 8配件号的最后三位数
字
• 3配件号 • 9更新号 • 4生产日期 • 10变速箱配件码 • 5生产年份 • 11零件号前缀 • 6直线/换档代码
油泵可以产生6.9MPa的油压,高压油被阀体中压力调节器调节后提供给系统使 用:
CVT工作时需要四个级别的油压,分别是: 一级油压6.0MPa, 提供给主动/从动带轮使用,保证压紧钢带以便传
1-滑轮比例连 杆
2-步进电机
5-第二阀
6-第二滑 轮
3-比例控制阀 7-主滑轮
4-管路压力
2020/6/7
CVT 动力传递路线
低档换到高档-阶段3
1-滑轮比例连 杆 2-步进电机
3-比例控制阀
5-第二阀
6-第二滑 轮 7-主滑轮
4-管路压力
2020/6/7
CVT 动力传递路线
2020/6/7
CVT
CVT部件
1-O型圈 2-侧油封 3-调整垫片 4-外轴承套 5-减速器齿轮总成 6-外轴承套 7-调整垫片 8-外轴承套 9-差速器总成 10-外轴承套 11-前进档离合器总成 12-滚针轴承 13-密封圈 14-机油泵盖 15-隔板 16-支架 17-调整垫片 18-调整垫片 19-转换比例 连杆 2-步进电机
3-比例控制 阀
4-管路压力
5-第二阀
6-第二滑 轮 7-主滑轮
动力传递路线
2020/6/7
CVT 动力传递路线
高档换到低档-阶段1
1-滑轮比例 连杆
2-步进电机
5-第二阀 6-第二滑轮
3-比例控制 阀
4-管路压力
7-主滑轮
2020/6/7
CVT 动力传递路线
