一种边坡挡土墙位移测量误差分析方法
挡墙及边坡位移监测方案

挡墙及边坡位移监测方案随着城市化的快速发展和土地资源的日益紧缺,人们对在有限空间内充分利用土地的需求逐渐增加。
然而,在建设过程中,我们也面临着各种地质灾害的风险,其中包括挡墙坍塌和边坡滑坡等问题。
为了确保工程的安全和可持续性发展,挡墙及边坡位移监测方案变得至关重要。
1. 监测目标和重要性挡墙和边坡的稳定性是土地开发和建设中最重要的因素之一。
挡墙的坍塌和边坡的滑坡可能会导致人员伤亡和财产损失,因此监测挡墙和边坡的位移变得至关重要。
通过及时监测位移情况,可以提前预警并采取相应的措施,以防止潜在的地质灾害。
2. 监测方法和技术为了准确监测挡墙和边坡的位移,我们可以利用现代化的监测技术和设备。
其中一种常见的方法是使用全站仪进行位移测量。
全站仪可以通过测量挡墙或边坡上的参考点的坐标来计算出位移的变化。
此外,应用GPS技术也可以提供更大范围的监测能力,以便及时发现边坡的滑移。
3. 监测频率和数据分析为了及时发现挡墙和边坡的位移变化,监测频率是至关重要的。
通常情况下,我们建议每月或每季度进行一次监测,并根据实际情况做出相应的调整。
监测数据应进行及时记录和分析,以便快速掌握挡墙和边坡的变化趋势,并及时采取应对措施。
4. 监测结果的应用挡墙和边坡位移监测的最终目的是提供合理的工程决策和措施。
监测结果应及时向相关部门和人员汇报,并根据数据分析提出相应的建议和预警措施。
根据实际情况,我们可以采取一些防治措施,如增加挡墙的支护或采用加固手段来稳定边坡。
5. 风险评估和应急预案在实施挡墙及边坡位移监测方案之前,我们应该进行全面的风险评估,并制定相应的应急预案。
这样可以使我们在发生突发事件时能够快速响应,最大程度地减少潜在的损失,并确保人员的安全。
总结:挡墙及边坡位移监测方案对于土地开发和建设项目的安全和可持续性发展至关重要。
通过采用现代化的监测技术和设备,并结合相应的数据分析和应对措施,可以提前发现潜在的地质灾害,并采取相应的防治措施,最大限度地降低风险。

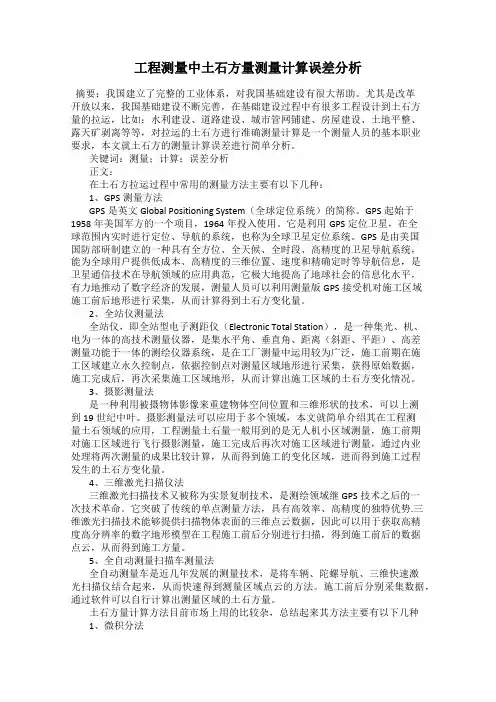

工程测量中土石方量测量计算误差分析

工程测量中土石方量测量计算误差分析摘要:我国建立了完整的工业体系,对我国基础建设有很大帮助。
尤其是改革开放以来,我国基础建设不断完善,在基础建设过程中有很多工程设计到土石方量的拉运,比如:水利建设、道路建设、城市管网铺建、房屋建设、土地平整、露天矿剥离等等,对拉运的土石方进行准确测量计算是一个测量人员的基本职业要求,本文就土石方的测量计算误差进行简单分析。
关键词:测量;计算;误差分析正文:在土石方拉运过程中常用的测量方法主要有以下几种:1、GPS测量方法GPS是英文Global Positioning System(全球定位系统)的简称。
GPS起始于1958年美国军方的一个项目,1964年投入使用。
它是利用GPS定位卫星,在全球范围内实时进行定位、导航的系统,也称为全球卫星定位系统。
GPS是由美国国防部研制建立的一种具有全方位、全天候、全时段、高精度的卫星导航系统,能为全球用户提供低成本、高精度的三维位置、速度和精确定时等导航信息,是卫星通信技术在导航领域的应用典范,它极大地提高了地球社会的信息化水平,有力地推动了数字经济的发展,测量人员可以利用测量版GPS接受机对施工区域施工前后地形进行采集,从而计算得到土石方变化量。
2、全站仪测量法全站仪,即全站型电子测距仪(Electronic Total Station),是一种集光、机、电为一体的高技术测量仪器,是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统,是在工厂测量中运用较为广泛,施工前期在施工区域建立永久控制点,依据控制点对测量区域地形进行采集,获得原始数据,施工完成后,再次采集施工区域地形,从而计算出施工区域的土石方变化情况。
3、摄影测量法是一种利用被摄物体影像来重建物体空间位置和三维形状的技术,可以上溯到19世纪中叶。
摄影测量法可以应用于多个领域,本文就简单介绍其在工程测量土石领域的应用,工程测量土石量一般用到的是无人机小区域测量,施工前期对施工区域进行飞行摄影测量,施工完成后再次对施工区域进行测量,通过内业处理将两次测量的成果比较计算,从而得到施工的变化区域,进而得到施工过程发生的土石方变化量。
勘测师行业中的测量误差分析与校正方法

勘测师行业中的测量误差分析与校正方法勘测师在日常工作中承担着重要的测量任务,准确的测量结果对于各种工程项目的成功实施至关重要。
然而,由于测量过程中存在各种不确定因素,测量误差是难免的。
因此,对测量误差进行分析与校正成为勘测师们必备的技能之一。
本文将介绍勘测师行业中常见的测量误差分析与校正方法。
一、测量误差分析1. 系统误差分析系统误差是由于仪器、设备、环境等因素所引起的,具有一定的规律性。
勘测师在进行测量任务时,应首先对系统误差进行分析。
常见的系统误差包括仪器漂移、环境影响等。
通过对系统误差进行分析,可以帮助勘测师们了解测量结果是否受到系统误差的影响,并采取相应的测量校正措施。
2. 非系统误差分析非系统误差是不规律的误差,主要由人为因素、观测方法等引起。
勘测师在进行测量任务时,应注意非系统误差的可能性,并进行相应的误差分析。
常见的非系统误差包括人为操作不准确、观测仪器不精确等。
通过对非系统误差进行分析,可以帮助勘测师们找出产生误差的原因,并采取相应的纠正措施。
二、测量误差校正方法1. 仪器校准仪器校准是测量误差校正的基础工作。
勘测师们应定期对所使用的仪器进行校准,确保其准确性和可靠性。
校准过程中应严格遵守标准操作规程,比对已知准确值,根据校准结果进行误差修正,以提高测量结果的准确性。
2. 环境控制勘测师们应在进行测量任务前对环境进行合理控制,以减少环境因素对测量结果的影响。
比如,在测量距离时,应考虑温度、大气压力等因素对光信号传播速度的影响,进行相应的修正计算,以获得更准确的测量结果。
3. 数据处理在测量任务完成后,对采集到的测量数据进行合理的处理也是校正误差的重要手段之一。
勘测师们可以利用数理统计方法对数据进行分析,找出异常值,并根据统计结果对数据进行修正。
同时,利用合适的软件工具进行数据处理,可以进一步提高测量结果的准确性。
4. 纠偏技术纠偏技术是一种常用的误差校正方法,主要用于修正测量结果中的偏差。

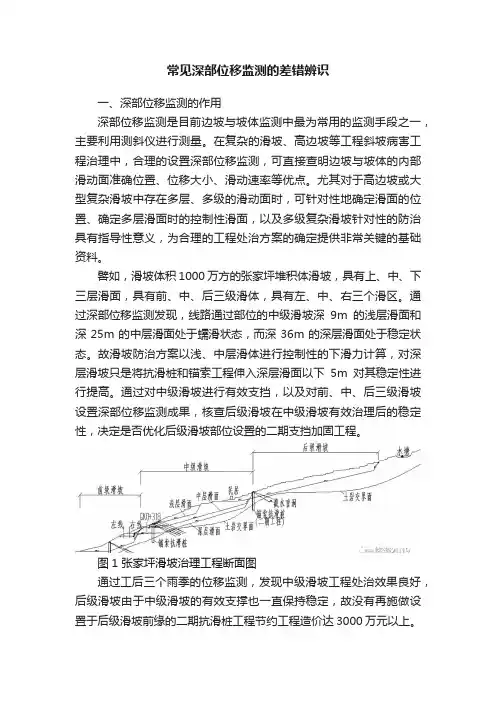

常见深部位移监测的差错辨识

常见深部位移监测的差错辨识一、深部位移监测的作用深部位移监测是目前边坡与坡体监测中最为常用的监测手段之一,主要利用测斜仪进行测量。
在复杂的滑坡、高边坡等工程斜坡病害工程治理中,合理的设置深部位移监测,可直接查明边坡与坡体的内部滑动面准确位置、位移大小、滑动速率等优点。
尤其对于高边坡或大型复杂滑坡中存在多层、多级的滑动面时,可针对性地确定滑面的位置、确定多层滑面时的控制性滑面,以及多级复杂滑坡针对性的防治具有指导性意义,为合理的工程处治方案的确定提供非常关键的基础资料。
譬如,滑坡体积1000万方的张家坪堆积体滑坡,具有上、中、下三层滑面,具有前、中、后三级滑体,具有左、中、右三个滑区。
通过深部位移监测发现,线路通过部位的中级滑坡深9m的浅层滑面和深25m的中层滑面处于蠕滑状态,而深36m的深层滑面处于稳定状态。
故滑坡防治方案以浅、中层滑体进行控制性的下滑力计算,对深层滑坡只是将抗滑桩和锚索工程伸入深层滑面以下5m对其稳定性进行提高。
通过对中级滑坡进行有效支挡,以及对前、中、后三级滑坡设置深部位移监测成果,核查后级滑坡在中级滑坡有效治理后的稳定性,决定是否优化后级滑坡部位设置的二期支挡加固工程。
图1 张家坪滑坡治理工程断面图通过工后三个雨季的位移监测,发现中级滑坡工程处治效果良好,后级滑坡由于中级滑坡的有效支撑也一直保持稳定,故没有再施做设置于后级滑坡前缘的二期抗滑桩工程节约工程造价达3000万元以上。
二、深部位移监测原理深部位移监测操作简单,测量精度高,主要采用钻孔设置,并在测斜管和孔壁之间回填中粗砂或水泥灌浆进行测孔固定。
其中,采用中粗砂回填的优点是可利用监测孔兼顾地下水位监测,缺点是回填密实度较差时易造成测量数据的摆动,影响测量精度和效率,尤其是在测量前期往往造成数据摆幅度较大。
故在应急工程中多采用水泥灌浆进行测斜管的固定,以期能尽快开展测斜工作。
深部位移测量时测斜仪滑轮沿测斜管内十字对称分布的导槽上下滑行,使传感器导向轮卡在测斜管内壁导槽中,并由导线将传感器测得数据在测读仪上显示。
挡墙及边坡位移监测方案

挡墙及边坡位移监测方案挡墙及边坡位移监测是土木工程中非常重要的一项任务,旨在确保工程的安全性和稳定性。
本文将介绍一种适用于挡墙及边坡位移监测的方案,详细阐述方案的设计原理和具体实施措施。
一、方案设计原理挡墙及边坡位移监测方案的设计原理应该基于对土地开发中常见问题的深入了解,包括土壤类型、水分含量、地质条件等因素。
通过不同的监测手段和技术手段,可全面掌握位移的情况,从而及时采取有效的措施保证工程的安全性。
二、方案实施措施1. 地质勘测:在工程开始之前,进行详细的地质勘测,绘制地质剖面和平面图,并分析不同土壤层的性质和厚度,以便进行准确的监测布点和仪器选择。
2. 监测点设置:根据地质勘测结果和挡墙及边坡的设计参数,合理设置监测点的位置和数量。
监测点应覆盖整个工程区域,重点关注位移易发生的位置。
3. 仪器设备选择:根据工程的具体情况,选择适合的仪器设备进行位移监测。
例如,可以使用全站仪、高精度位移传感器、测斜仪等设备,以确保监测数据的准确性和可靠性。
4. 数据采集与处理:建立监测数据采集系统,定期进行数据采集和记录,并进行数据处理和分析。
可以使用专业的数据处理软件,绘制位移曲线和变形图,以便及时监测位移的趋势和变化。
5. 预警机制:根据位移监测数据的分析结果,建立预警机制,确定位移超过预设阈值时的预警措施。
及时发布预警信息,并采取相应的应急措施,确保工程的安全运行。
6. 定期检查维护:定期对监测设备进行检查维护,确保其正常工作和准确度。
同时,对监测数据进行定期评估和分析,及时了解工程的稳定性和安全性。
三、方案的效益与应用1. 风险防范:位移监测方案的实施可以有效预防挡墙及边坡的位移和滑坡等地质灾害的发生,减少可能造成的人员伤亡和财产损失。
2. 工程优化:位移监测数据的分析结果可以用于工程设计的优化,提高工程的安全性和可靠性。
3. 及时应对:通过位移监测方案,可以实施及时的应对措施,降低工程事故的发生概率。
挡土墙变形监测方法

挡土墙变形监测方法在挡土监测目的1变形监测的首要目的是要掌握变形体的实质性能、状况,为鉴别其安全供给必需的技术支持。
2经过对该挡土墙进行为期两年的坡顶水平位移和垂直位移的监测,对监测的数据进行统计剖析,掌握变形体的实质性状,为判断其安全性供给必需的信息。
3依照《建筑变形丈量规程》,对挡土墙的稳固性做出定性和定量的剖析,保证其挡墙的安全使用。
4在挡墙进行监测的过程中发现异样状况实时向业主和设计单位作报告。
水平位移的中偏差是应小于每次变形量的 1/10~1/20在挡土墙整个施工过程中,为有效监控挡土墙沉降位移,有必需进行工程监控量测,为挡土墙的施工供给参照依照,其监控量测方法以下:1.变形监测网,由部分基准点、工作基点和变形观察点组成。
监测周期,应依据监测体的变形特点、变形速率、观察精度和工程地质条件等要素综合确立。
监测时期,依据变形量的变化状况适合调整。
2.挡土墙变形监测等级本标段最高挡土墙种类为扶壁式Ⅱ,墙高为m ,此挡土墙工程为一般性的构造物,拟采纳监测等级为四等。
3.变形监测网的设置变形监测网的网点,宜分为基准点、工作基点和变形观察点。
其布设应切合以下要求:基准点,应选在变形影响地区外牢固靠谱地地点许多 3 个基准点,采纳挡土墙邻近一级控制点作为基准点。
监测控制点埋设,一般地方埋设青石灌溉混凝土或现场挖坑放入不锈钢丈量标记灌溉混凝土,水泥路面凿洞放入不锈钢丈量标记,点位一定做到牢固、稳固、通视状况优秀、宜于长久保留、便于对监测点的观察。
工作基点,点位选在比较稳固且方便使用的地点,基准点埋石制作,水平位移基准点采纳φ 12 钢筋,在钢筋中用钢锯锯出十字线,垂直位移基准点采纳φ 12 钢筋,并将钢筋头打磨成圆弧形,造好标石到现场选点埋设变形观察点,设置在每段挡土墙地面以上处,每段挡土墙设置一个观察点,观察点采纳φ 12 钢筋,并将钢筋头打磨成圆弧形,在圆弧地点上锯十字线,此观察点作为水平位移观察点和垂直位移观察点。
挡土墙变形监测方法

挡土墙变形监测方法挡土墙变形监测方法本旨在提供一个详细的挡土墙变形监测方法的范本,以供参考使用。
以下是对该方法各个方面的细化说明:1. 背景介绍挡土墙的变形是由于土壤和墙体之间受力不均匀导致的,这可能会导致墙体的位移和变形。
因此,对挡土墙的变形进行监测至关重要,以确保其稳定性和安全性。
2. 目标和目的挡土墙变形监测的目标是及早发现任何潜在的问题,以便采取措施进行修复或者预防。
监测的目的包括:确定挡土墙的变形类型、了解变形的程度、分析变形原因、评估挡土墙的稳定性,并制定相应的处理方案。
3. 变形监测方法3.1 測量点的选择根据挡土墙的情况和建造设计要求,选择合适的监测点位。
通常,监测点应包括挡土墙顶部、底部和中间部位,以及挡土墙前部和后部的地面。
此外,还需要选择一些参考点作为参照基准。
3.2 监测设备的选择根据监测要求,选择合适的监测设备。
常用的监测设备包括全站仪、倾斜仪、应变计、位移传感器等。
选择设备时要考虑其精确度、灵敏度和耐久性。
3.3 数据采集和记录在监测过程中,定期采集并记录相关数据。
采集的数据包括挡土墙的位移、应变、倾斜等。
数据采集可通过手动测量或者自动监测系统完成。
3.4 数据分析和评估通过对采集的数据进行分析和评估,确定挡土墙的变形情况。
根据分析结果,评估挡土墙的稳定性,并判断是否需要采取进一步的处理措施。
4. 注意事项在进行挡土墙变形监测时,需要注意以下事项:- 确保监测设备的准确校准和稳定运行。
- 定期检查监测设备,确保其正常工作。
- 注意数据的准确性和完整性,避免误差。
- 实时监测数据的变化,及时处理任何异常情况。
5. 附件本所涉及的附件如下:- 挡土墙变形监测方案- 相关监测数据记录表- 监测设备操作手册6. 法律名词及注释本所涉及的法律名词及其注释如下:- 变形:土壤和挡土墙之间因受力不均匀导致的墙体位移和形变。
- 稳定性:挡土墙在正常使用条件下具有反抗外力和保持稳定状态的能力。
挡土墙变形监测方法2024

引言概述:挡土墙在土木工程中的应用十分广泛,其主要功能是承受土体的压力,防止土体滑坡或坍塌。
然而,由于挡土墙长期受到土体力学、水文环境等因素的影响,存在一定的变形风险。
为了及时监测挡土墙的变形情况,采取有效的监测方法对于确保工程的安全和稳定至关重要。
本文将从五个大点出发,详细介绍挡土墙变形监测的方法。
正文内容:一、传统监测方法1.地面测量法地面测量法是目前应用最广泛的监测方法之一。
通过在挡土墙周围设置监测点,利用全站仪或经纬仪等仪器进行定点观测,可以实时获取挡土墙变形情况。
然而,由于需要人工操作,操作周期较长,不适合长期连续监测,且易受测量误差等因素的影响。
2.摄影测量法摄影测量法利用高精度相机或无人机进行飞行拍摄,通过对拍摄的照片进行处理和分析,获得挡土墙的变形数据。
相比于地面测量法,摄影测量法具有数据多、操作简便的优势,但对于复杂地形和天气条件的适应性较差。
3.介质变形测量法介质变形测量法是通过安装在挡土墙内的应变计、测斜仪等传感器,对挡土墙周围的土体进行变形监测。
通过获取土体内部的变形信息,可以较为准确地判断挡土墙的变形情况。
然而,介质变形测量法需要事先在挡土墙内部进行安装,施工难度较大,且对于大型挡土墙来说,监测范围有限。
二、现代监测方法1.全站仪+遥感技术全站仪采集数据的精确性较高,而遥感技术可以提供高分辨率的卫星图像。
将二者结合,可以实现对挡土墙变形的多角度、全方位监测。
通过对卫星图像的分析和对比,可以准确判断挡土墙的变形程度,并及时采取相应的措施。
2.激光扫描技术激光扫描技术可以快速获取挡土墙表面的三维点云数据,通过对点云数据的处理,可以得到挡土墙的形变情况。
激光扫描技术具有高精度、高效率的特点,可以实现对挡土墙的动态监测。
3.微振动监测技术微振动监测技术是一种无损、非接触的监测方法。
通过在挡土墙表面设置加速度计或振弦等传感器,可以实时监测挡土墙的微小振动。
通过分析振动信号的频谱特征,可以判断挡土墙的变形情况。
挡墙及边坡位移监测方案

挡墙及边坡位移监测方案为了确保挡墙和边坡的安全性,对其位移进行监测是必要且有效的。
本文将探讨一种挡墙及边坡位移监测方案,以保障工程的稳定性和可靠性。
1. 引言挡墙和边坡是土木工程中常见的结构物和地质形态,其安全问题常引起人们关注。
位移监测是评估工程结构稳定性和预警潜在问题的重要手段。
2. 方案描述挡墙及边坡位移监测方案的主要内容包括:监测设备的选择、布置方案、数据采集与处理以及监测结果评估。
2.1 监测设备的选择根据挡墙和边坡的不同类型和规模,选择合适的监测设备是首要考虑。
一般常用的设备包括:全站仪、位移传感器、测斜仪等。
这些设备能够准确测量结构物的位移变化,并提供实时数据。
2.2 布置方案挡墙及边坡的布置方案应根据具体情况进行设计。
在设备的选择和布置过程中,应考虑以下几个因素:- 监测点的位置选择:选择在挡墙和边坡关键部位设置监测点,以捕捉结构变化的关键信息;- 线形布置方案:根据工程要求和监测目的,确定监测设备之间的距离和布置方式,以确保监测数据的准确性;- 基准点的设置:设置稳定的基准点,用于参考和对比监测数据,以便更好地评估位移变化。
2.3 数据采集与处理监测设备应定期进行数据采集。
采集的数据需要进行有效处理和分析,以获得有关位移变化的关键信息。
数据可使用专业的监测软件进行处理,生成位移变化曲线和报表,便于更直观地展示监测结果。
2.4 监测结果评估监测结果的评估应结合实际工程情况进行。
根据监测数据的变化趋势和阈值预警,对挡墙和边坡的稳定性进行分析和评估。
如出现异常情况或超过预设阈值,应及时采取相应的措施,以确保工程的安全性。
3. 结论挡墙及边坡位移监测方案是保障工程安全的重要手段。
通过选择合适的监测设备、布置合理的监测方案、准确处理分析监测数据以及及时评估监测结果,可以发现潜在问题并采取措施,从而确保挡墙和边坡的稳定性和可靠性。
总而言之,挡墙及边坡位移监测方案在土木工程中具有重要的作用。
岳阳某项目挡土墙水平位移问题的分析及后期措施

岳阳某项目挡土墙水平位移问题的分析及后期措施摘要:挡土墙位移因管桩横向承载力不够造成墙体位移,用旋喷桩进行修复,对造成位移的原因及后续修复工程进行分析。
关键词:挡土墙;旋喷桩岳阳某项目工程建设过程中在场地南侧因工程施工需要进行回填土施工,场区外侧有中石化重要输送管线一条,因此需要在征地红线出建设挡土墙,现场基础土质为淤泥区,设计方案采用预制混凝土管桩加钢筋混凝土挡土墙,管桩顶部于混凝土挡土墙基础进行钢筋焊接连接。
打桩深度18米左右,挡土墙高度7米。
2012年2月20日至7月7日对挡土墙及部分墙背回填土施工进行了全过程监理。
7月7日第一施工段回填至4米高时,检查发现挡土墙出现水平位移100mm,监理人员及时下达了工程暂停令并采取保护措施,通知业主、设计院相关人员现场查看后确定终止填土施工(位移量发展到400mm)。
对各阶段施工过程进行总结分析如下:一、挡土墙基础施工情况2012年2月20日挡土墙桩基础开始施工,对PHC管桩打桩过程进行旁站监理,检查各工序施工质量符合设计及规范要求。
4月8日对部分成桩进行了桩身完整性、单桩竖向承载力、单桩竖向抗拔力及单桩水平承载力抽样检测,前三项均达到设计要求,而单桩水平承载力试验结果达不到设计要求。
原因是设计对施工场地周边环境了解不足,没有采纳地质勘查报告的建议【地表①、②层土“很湿、呈饱和状态、高压缩性,抗剪性能差”,层厚4.5~15米;提供了灌注桩的桩基参数供选择,而不是预应力管桩】。
业主代表及监理工程师现场得知检测结果后立即电话联系设计院人员,电话里回复为“没有问题,可以继续施工”【业主、监理、施工单位人员均在场】。
桩基施工完成之前,质检单位分别对桩身完整性、单桩竖向承载力、单桩竖向抗拔力按规范要求进行了足量检测,均符合要求。
(详见检测报告)设计时对施工现场考虑过于理想化,没有经过仔细研究、参考地质勘查报告;试验确定水平承载力不足后,设计人员没有引起足够重视,是造成挡土墙水平位移较大的根本原因。
挡墙及边坡位移监测方案

挡墙及边坡位移监测方案挡墙是一种用于控制土壤和水流动的结构体。
其主要功能是支撑土壤负荷和防止土体滑动或崩塌。
而边坡则是指在山坡或高地上人工或自然形成的垂直或接近垂直于地表的斜面。
在施工中,挡墙和边坡的位移监测是非常重要的,因为任何不稳定的变化可能会导致严重的安全问题,同时也可能对施工进度和成本产生影响。
因此,设计一个有效的挡墙及边坡位移监测方案是非常关键的。
首先,需要考虑的是所掌握的监测技术。
目前在挡墙及边坡位移监测中,常用的技术有测水位、测沉降和测位移。
测水位可以通过安装一定数量的水位计以监测水流的高度来确定是否存在水位变化。
测沉降通过使用水平仪或自动水准仪来测量土壤表层的沉降或下沉量。
测位移则可以借助测量仪器、传感器和数据记录器等设备来实现。
这些技术都有自己的优缺点,应该根据实际情况选择合适的技术和设备。
其次,需要确认监测点的位置和数量。
在确认监测点时,应考虑相邻监测点之间的距离、监测点的位置和土壤类型等因素。
监测点的数量应根据边坡高度、结构图和监测目的来确定。
同时,还应将监测点的数量分布在边坡的不同部位,以尽可能地覆盖所有可能的变形区域。
除此之外,还需要注意监测频率。
监测频率是指监测数据记录的间隔时间。
监测频率的选取应根据施工阶段和设计监测要求进行选择。
在施工期间,监测频率应高于较稳定期以提供更精确的数据,并且应及时通知监测人员进行数据处理和分析。
最后,需要建立数据分析和处理体系。
将收集到的监测数据进行分析和处理,可以确定是否存在地质灾害风险、工程问题或结构缺陷等。
此外,在确认相应的问题后,还需要建立相关的应急预案,来处理可能存在的危机和后果。
综上所述,挡墙及边坡位移监测方案的设计需要综合考虑多方因素,从选择监测技术和设备到确定监测点的位置和数量,并建立数据分析和处理体系。
只有在全面、有效、及时地监测和处理位移问题时,才能保证构筑物和人员的安全,并加快工程进度的顺利进行。
测绘工程技术专业工程测量误差分析工程测量误差分析的常见方法和步骤

测绘工程技术专业工程测量误差分析工程测量误差分析的常见方法和步骤测绘工程技术专业工程测量误差分析在测绘工程中,工程测量是非常重要的一项工作,它涉及到土地规划、建筑设计、道路建设等各个方面。
然而,在进行工程测量时,由于各种因素的影响,往往难免会出现误差。
误差的存在可能会对工程项目的实施造成严重影响,因此,进行工程测量误差分析就显得尤为重要。
本文将介绍一些常见的方法和步骤,以帮助测绘工程技术专业人员更好地进行工程测量误差分析。
一、精度要求的确定在进行测量误差分析之前,首先需要明确工程的精度要求。
这是测量误差分析的基础,也是后续工作的依据。
在确定精度要求时,需要考虑工程的实际情况、使用要求以及相关标准等因素。
只有确定了合理的精度要求,才能进行后续的误差分析工作。
二、误差来源的分析误差来源是造成测量误差的根本原因,对误差来源进行分析是进行误差分析的关键步骤。
常见的误差来源包括人为误差、仪器误差、自然环境变化等。
通过对误差来源的具体分析,可以进一步确定误差分析的方向和方法。
三、误差检查和调整在测量过程中,对于可能出现的误差应及时进行检查和调整,以减小误差的影响。
误差检查和调整主要包括两个方面:仪器的校准和人员的操作。
通过对仪器进行校准,可以提高测量的准确性;而对人员的操作进行规范和培训,可以减少人为误差的出现。
四、数据处理和分析测量数据的处理和分析是测量误差分析的重要步骤。
在进行数据处理时,需要对测量数据进行合理的整理和筛选,排除异常值和明显错误。
接下来,可以应用统计学和数学方法,对数据进行分析,得出误差的具体情况和分布规律。
五、误差评定和控制在进行误差分析后,需要对误差进行评定和控制。
误差评定是对测量结果的准确性进行评估,通过与精度要求进行对比,确定是否满足要求。
如果发现误差超出了精度要求,就需要进行误差控制的工作,包括改进测量方法、加强质量管理等方面的努力。
六、误差的减小和改正对于已经分析出的误差,还需要进行误差的减小和改正。
如何进行边坡测量与变形分析

如何进行边坡测量与变形分析边坡测量与变形分析是地质工程中非常重要的一项内容,它关乎工程的稳定性和安全性。
因此,合理并准确地进行边坡测量与变形分析对于工程项目的推进和顺利完成具有重要的意义。
边坡测量是指对地质工程边坡进行形状、尺寸以及变形状态的测定和监测。
通过测量,我们可以了解边坡的几何形态以及土壤的结构特征,进而判断边坡的稳定性。
边坡的测量方法多种多样,一般主要包括地面测量和无人机测量两种形式。
在地面测量中,我们通过使用传统的测量设备(如全站仪、经纬仪等)对边坡进行测量。
首先,我们需要在边坡上设置测量点,在这些点上进行高程和坡度的测定,最终得到边坡的几何特征。
这种方法需要人力较多,测量时间较长,但测量结果准确可靠。
而无人机测量是近年来发展起来的一种新型测量方法。
通过在无人机上安装相机或激光雷达等设备,可以对边坡进行高精度的三维测量。
无人机测量具有测量速度快、成本低廉等优点,可以减少人力投入,提高测量效率。
但同时也存在局限性,如测量精度稍低等问题。
在进行边坡测量时,我们需要关注的是边坡的变形分析。
边坡的变形指边坡在自然地理环境或外力作用下出现的位移、倾斜、沉降等改变。
对边坡的变形进行分析,可以帮助我们了解边坡的稳定性、预测边坡的发展趋势,并采取相应的措施来保证工程的安全。
边坡的变形分析通常包括变形监测和数值模拟两个步骤。
变形监测是通过在边坡设置测量点,对其进行定期或实时监测,获取变形数据。
这些数据可以通过全站仪、GPS等设备进行测量,并结合地面水平控制点进行校正,得到边坡变形的真实情况。
数值模拟是利用计算机软件对边坡进行力学分析,以模拟边坡的变形过程,并预测其未来的变形情况。
数值模拟需要收集边坡的相关参数(如土壤力学参数、变形参数等),并进行合理的边界条件和加载设定,以获得准确的模拟结果。
同时,数值模拟也可以辅助设计人员进行边坡的稳定性分析,为工程项目提供科学依据。
综上所述,边坡测量与变形分析对于地质工程项目的安全与稳定具有重要意义。
挡土墙变形观测方案

挡土墙变形观测方案1编制依据1.1《工程测量规范》(GB50026-2007)1.2《建筑变形测量规范》(JGJ8-2007)1.3《建筑基坑支护工程技术规程》(DBJ/T15-20-97)1.4《城市测量规范》(GB7929-87,中华人民共和国国家标准)2工程概况结合AN2阀室地质情况及目前出站管线区挡土墙开裂情况,根据《建筑变形测量规范》(JGJ8-2007),我们针对AN2 挡土墙进行变形测量观测,以便掌握挡土墙及该区场区在日后运营过程中变形情况,为避免造成严重后果,我们通过变形观测,达到分析、监控、预警的目的,科学合理地安排下一步施工工序。
3变形观测3.1 控制点布置:根据设计出示的设计控制点位,在接近AN2阀室的32#公路上选取两个便于观测的控制点位,用钢钉加固在路面上,并标记,记录坐标;AN2-1 (1576536.125, 674114.066, 4.113),(控制点)AN2-1 (1576548.469, 674113.974, 4.070)(用于校核检查), AN2-3 (1576564.170, 674113.429, 4.005),(控制点)3.2观测点的布置:在挡土墙与出站管线交叉区域的挡土墙顶部每5~10米左右布置观测点,选取5个便于观测的观测点位用钢钉固定在挡土墙顶部上,并以混凝土加固,使用红漆标记为AN2-4, AN2-5, AN2-6 , AN2-7, AN2-8,并观测记录首次测量坐标(用于与后期每组数据比对);钢钉挡土墙回填区域地面地面○1观测点本身应牢固稳定,确保点位安全,能长期保存;○2观测点上部必须有明显标志;○3要保证在点上能垂直置尺及放置棱镜架,并具有良好的通视条件。
3.3水平位移观测方法水平方向位移采用坐标测量,用全站仪进行观测。
在未知点上架设全站仪,进入建站方式中,选择后方交会建站。
然后分别在至少2个已知点位上架设棱镜,测站观测两个已知点上的棱镜后,全站仪可自动交汇出侧站点的坐标并确定方位,如果有第三个已知点,可使用全站仪进行观测检查。
工程测量中的误差分析与剔除方法廖成坤

工程测量中的误差分析与剔除方法廖成坤发布时间:2021-06-15T16:36:19.417Z 来源:《基层建设》2021年第7期作者:廖成坤[导读] 摘要:科技的飞速发展,使得现代工程测量工作拥有了更多先进的测量手段,但无论测量手段如何使用,其工程测量精度都会受到各种各样因素的影响,如果不对这些影响因素进行合理的控制,势必会给工程质量带来巨大的影响。
新疆科达宏祥测绘有限公司新疆巴音郭楞蒙古自治州库尔勒市 841000摘要:科技的飞速发展,使得现代工程测量工作拥有了更多先进的测量手段,但无论测量手段如何使用,其工程测量精度都会受到各种各样因素的影响,如果不对这些影响因素进行合理的控制,势必会给工程质量带来巨大的影响。
基于此分析了在工程测量中测得数据的误差来源,探讨了对粗大误差与系统误差的剔除方法。
关键词:工程测量;误差引言随着科学技术和建筑工艺的不断进步,工程项目对测量所得数据的准确性与可靠性有着越来越高的需求,如果测量数据中存在超过限定误差的数据,会对工程建设造成极大的,甚至不可挽救的影响。
因此在对测量数据进行处理时,最先要面临的也是最重要的就是测量误差的分析与剔除问题。
测量误差主要由以下三个原因所造成:测量仪器、测试人员与外界环境,同时又可以分为系统误差与偶然误差。
因此,必须要采取合理的控制策略来提高测量数据的准确性,最大限度地避免和降低各种因素给测量数据造成的不利影响。
1工程测量的定义目前,人们对工程测量的定义为:工程测量技术在工程建设中的勘测设计、和施工、管理中的运用,包括测量理论、方法和技术的运用,即,工程建设在规划设计、施工和经营管理各阶段所进行的测量工作。
工程测量,按照工作的顺序和性质可以分为:勘测设计中的工程控制测量和地形测量、施工中的施工测量和设备安装测量、工程完工和管理中的竣工测量和变形观测及维修养护测量等。
按照建筑工程的对象又可以分为:建筑工程的测量、水利工程的测量、铁路工程的测量、公路工程的测量、桥梁工程的测量、隧道工程的测量、矿山工程的测量、城市市政工程的测量、工厂建设工程的测量、军事工程的测量、海洋工程的测量等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
柳飞,吴炼石
变化数据。如图所示,由于测量的特性,数据在整个监测周期内呈现波动状态,墙顶水平位移 ∆X 在整 个监测期间的波动范围为 0~1.50 cm,而地面以上墙脚处水平位移 ∆x 的波动范围为−0.50~1.00 cm。挡土 墙两个部位的水平位移基本呈现相同的变化规律。 根据挡土墙设计图, 可分别得到公式(7)中参数 a、 b、 α 和 γ 的值。 图 7 为根据公式(7)计算得到的 ∆X 和 ∆x 的关系曲线图,其中图中的虚线为 α-γ 的值。如图所示,两条曲线并不完全重合。因为在测量工作 中,误差允许值为其测量值的 1/10~1/20,将计算得到的 ∆X 和 ∆x 的关系曲线与 ± (α-γ)/10 曲线在图 8 中 进行比对。如图所示,大部分测量值在其允许误差范围之内,只有三处误差较大,分别为 8 月 25 日,9 月 27 日~11 月 5 日,1 月 18 日~2 月 25 日,超出了误差允许范围。因此可以判定,这三处的测量误差较 大,需要对测量数据进行调整,使其符合测量要求。 综上所述,在分析挡土墙变形规律的基础上,通过布设特征点的关键监测点,对其进行数据相关性 分析,可对监测数据的准确性进行快速判断,减少内业的工作量,提高内业的工作效率。
th th rd
Abstract
Due to the characteristics of surveying engineering, there must be some errors in the data of deformation observation. Therefore, some measures should be taken to control the error in deformation monitoring, so that the error is within the allowable range. In this paper, the key monitoring points are laid out in the slope retaining wall, and the deformation measurement of the slope engineering retaining wall is carried out. The correlation analysis of the monitoring data of the key measuring points is carried out by using the deformation correlation formula to check the error deviation of the monitoring data. By using the correlation of the monitoring data of key points, the accuracy of the monitoring data can be quickly judged, the workload of the indoor operation can be reduced, and the work efficiency of the indoor operation can be improved.
关键词
边坡变形,挡土墙位移,数据相关性,误差控制
Copyright © 2018 by authors and Hans Publishers Inc. This work is licensed under the Creative Commons Attribution International License (CC BY). /licenses/by/4.0/
Figure 4. Sketch map of slope deformation measurement points 图 4. 边坡变形测点布设示意图
Figure 5. Monitoring points 图 5. 监测点埋设现场图
Figure 6. ∆X and ∆x curves 图 6. ∆X 和 ∆x 变化曲线 DOI: 10.12677/hjce.2018.75081 690 土木工程
= ∆X a sin (α + β ) − a sin α
= ∆x b sin ( γ +β ) − b sin γ
对公式(1)和公式(2)分别进行变形分析,得到公式(3)和公式(4)。
∆X + sin = α sin (α + β ) a ∆x + sin γ = sin ( γ +β ) b
(1) (2)
Hans Journal of Civil Engineering 土木工程, 2018, 7(5), 686-692 Published Online September 2018 in Hans. /journal/hjce https:///10.12677/hjce.2018.75081
An Error Analysis Method for Displacement Measurement of Slope Retaining Wall
Fei Liu1,2, Lianshi Wu3
1 2
Beijing Municipal Engineering Research Institute, Beijing Beijing No. 3 Detection Department Co., Ltd. of Construction Engineering Quality, Beijing 3 Beijing Institute of Water, Beijing Received: Aug. 12 , 2018; accepted: Aug. 27 , 2018; published: Sep. 3 , 2018
柳飞,吴炼石
由于本工程需开挖山体,为减少开挖工程量以及维持路基边坡稳定,在路基两侧步道外设置重力式 挡土墙进行防护,设计挡土墙高度为 7~10 m,挖方较高路段在其上按照 1:1.25 边坡开挖,并采用六棱花 饰进行防护(图 2)。
3. 监测方案
3.1. 挡土墙变形原理
为确保边坡在雨季的安全,现对边坡挡土墙实施监测,以测定边坡挡土墙的变形情况。由于本道路 工程的挡土墙为重力式挡墙,因此挡土墙变形为整体变形,即挡土墙的各部位均发生变形,且各部位的 变形为相关变形。如图 3 所示,若后方土体发生位移,挡土墙发生相应的变形,以挡墙墙踵 O 为支点发 生旋转,转角为 β,墙顶水平位移为 ∆X ,地面以上墙脚处的水位位移为 ∆x 。 如图所示,当挡土墙发生变形,墙顶水平位移 ∆X 可用公式(1)进行计算,地面以上墙脚处的水位位 移为 ∆x 可用公式(2)进行计算。
Keywords
Slope Deformation, Retaining Wall Displacement, Data Correlation, Error Control
一种边坡挡土墙位移测量误差分析方法
柳
1 2
飞1,2,吴炼石3
北京市市政工程研究院,北京 北京市建设工程质量第三检测所有限责任公司,北京 3 北京市水利规划设计研究院,北京 收稿日期:2018年8月12日;录用日期:2018年8月27日;发布日期:2018年9月3日
可验证现场实测的数据相关性是否符合要求。
(7)
由于公式(7)中所有的参数从设计资料可获得,而 ∆X 和 ∆x 可通过现场实测得到,因此利用公式(7)
3.2. 测点布设和测量方法
为了准确测定挡土墙的变形,同时考虑边坡工程的现场实际情况,沿边坡每个 10 m 设置一个监测断 面,在一个监测断面挡土墙顶和地面以上墙脚处各布设一个水平位移监测点,作为边坡变形相关性分析 测点,如图 4 所示。 按照规范要求在影响区外布设基准点。控制网的测设按城市二级导线要求进行,基准点控制网坐标 在施工过程中每月复测一次。挡土墙监测点的测量采用极坐标直接测量测点坐标的方法进行。工作点坐 标由基准点直接量测,由于道路两侧重力式挡土墙已施工完成,故监测期间可视为工作点稳定,工作点 坐标每天应由控制点测量三次,以确定工作点是否处于稳定的状态,位移监测点具体观测方法为:由基 准点测得工作点的坐标,然后分别由工作点测量各监测点坐标。控制点至工作点的观测次数为 4 测回, 工作点至位移监测点的观测次数为 4 测回(图 5)。
继续对公式变形,得到公式(5)和公式(6)。
∆X = α +β arcsin + sin α a
(5) (6)
∆x arcsin + sin γ = γ +β b
得到 ∆X 和 ∆x 的关系公式(7),
∆x ∆X + sin γ − arcsin γ −α arcsin + sin α = b 穿越山岭路段,本工程常规路段标准断面路基全宽 50 米,与规划红线宽度相同,为三幅 路形式,其中机动车道为三上三下,宽 23.5 米,单侧非机分隔带宽 5.25 米,非机动车道宽 3.5 米,人行 步道宽 4.5 米。道路断面图见图 1。
Figure 1. Typical section of road 图 1. 道路典型断面图 DOI: 10.12677/hjce.2018.75081 687 土木工程
Open Access
1. 引言
变形是自然界普遍存在的现象,它是指物体在各种荷载作用下发生的形状和位置在时间域和空间域 中的变化[1] [2]。对于边坡工程,由于新建工程或工程自身的变化,导致其土体发生位移,当位移超过一 定限值,边坡会发生滑坡等灾害。为了防止边坡病害,一般需在边坡设置挡土墙。作为边坡防护设施, 若边坡发生变形,挡土墙也会随之发生变形。因此,对挡土墙进行变形监测可反映其背后土体的变形情 况。而且,挡土墙一般为钢筋混凝土结构,属于塑性结构,其变形测量难度更小,且精度更高。因此对 于边坡变形监测,挡土墙位移是必测的监测项目。 变形监测是利用专业的测量设备通过特定的方法观测变形体变形现象、对其变形形态进行分析及对 其变形发展趋势进行预测等的工作[3] [4] [5]。虽然随着技术的进度变形监测的精度越来越高,误差也随 之越来越小。但是由于仪器、观测人员、周围环境等主观和客观因素的影响,在变形观测时,其测量数 据必然存在一定的误差。 因此, 在变形监测时需要采取一定的措施, 控制误差, 使误差在允许范围内[6] [7]。 当前的误差分析一般是针对单个监测点本身的误差进行分析,很少从结构变形原理和测点数据相关性方 面进行分析。本文通过分析挡土墙的变形特征,通过科学的布设挡土墙位移测点,利用监测数据的相关 性,减小挡土墙位移监测误差,确定其准确变形数值。
