等电位安装施工工法
总等电位施工做法

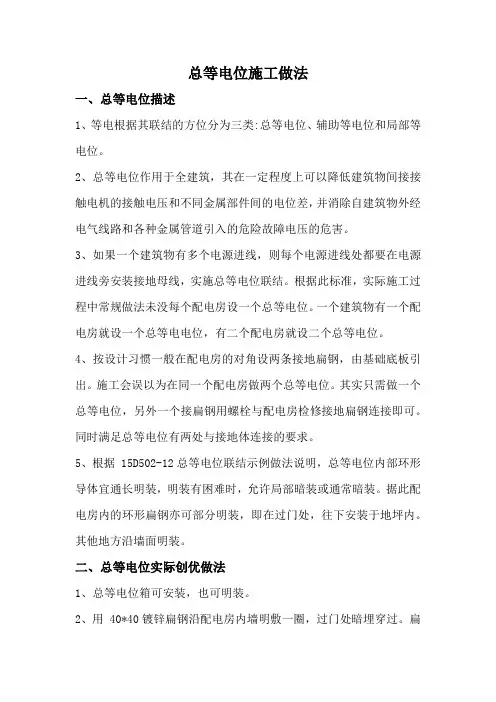

总等电位施工做法一、总等电位描述1、等电根据其联结的方位分为三类:总等电位、辅助等电位和局部等电位。
2、总等电位作用于全建筑，其在一定程度上可以降低建筑物间接接触电机的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。
3、如果一个建筑物有多个电源进线，则每个电源进线处都要在电源进线旁安装接地母线，实施总等电位联结。
根据此标准，实际施工过程中常规做法未没每个配电房设一个总等电位。
一个建筑物有一个配电房就设一个总等电电位，有二个配电房就设二个总等电位。
4、按设计习惯一般在配电房的对角设两条接地扁钢，由基础底板引出。
施工会误以为在同一个配电房做两个总等电位。
其实只需做一个总等电位，另外一个接扁钢用螺栓与配电房检修接地扁钢连接即可。
同时满足总等电位有两处与接地体连接的要求。
5、根据 15D502-12总等电位联结示例做法说明，总等电位内部环形导体宜通长明装，明装有困难时，允许局部暗装或通常暗装。
据此配电房内的环形扁钢亦可部分明装，即在过门处，往下安装于地坪内。
其他地方沿墙面明装。
二、总等电位实际创优做法1、总等电位箱可安装，也可明装。
2、用 40*40镀锌扁钢沿配电房内墙明敷一圈，过门处暗埋穿过。
扁钢刷黄绿双色油漆，色漆长度不得大于10cm,施工按 10cm 间距实施扁钢距地 0.3米。
扁钢距墙1～2cm，现场按1.5cm 实施。
扁钢用专用卡子固定在墙面。
3、高低压桥架首末端用1*BV25mm2铜线穿管分别与一圈明敷接地扁钢就近连接。
4、配电房防火门用 1*BV25mm2铜线与接地扁钢就近连接。
挡鼠板若是钢板等导电材质，也用铜线与接地扁钢连接。
5、一圈扁钢上预留的检修接地螺栓孔应穿蝶形螺母。
等电位安装工艺流程
等电位安装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!等电位安装工艺流程一、施工准备阶段在开始等电位安装之前，需要做好充分的准备工作。
等电位连接施工方案
等电位连接施工方案引言在电力系统中，等电位连接是保障系统安全和稳定运行的关键步骤之一。
等电位连接是指将系统中的多个设备或设施的地电位相连，以确保它们具有相同的电势，以防止电流通过地势之间的不均匀分布而引起的电压差。
本文将介绍等电位连接的施工方案，并讨论一些注意事项和常见问题的解决方法。
施工准备在开始等电位连接的施工之前，需要进行一些准备工作，以确保施工的顺利进行。
以下是一些施工准备的步骤：1.规划和设计：在施工之前，需要制定一个详细的规划和设计方案。
这将包括确定需要连接的设备或设施、连接方式和线路布置等信息。
2.材料准备：准备好所需的材料，例如导线、接头、绝缘子等。
确保材料的质量符合相关标准，并提前采购，以防止延迟施工进度。
3.设备检查：在施工之前，对需要连接的设备进行检查。
确保设备的接地系统完好无损，并检查设备的工作状态。
4.安全措施：在施工过程中，要严格遵守安全操作规程，戴好防护用具，并确保施工区域的安全。
施工步骤下面是等电位连接的施工步骤：1.设备清洁：在连接之前，应清洁设备表面以去除污垢和氧化物。
这有助于确保良好的电接触。
2.导线剥皮：将导线剥皮，露出足够的导线长度以进行连接。
3.接头安装：使用合适的接头，将导线连接到设备的接地点。
确保连接紧固可靠，以防止松动。
4.绝缘处理：对接头处和导线暴露部分进行绝缘处理。
可以使用绝缘胶带、绝缘套管等材料进行绝缘。
5.连接检查：完成连接后，检查连接的质量和稳固性。
使用万用表或接地测试仪检测连接的电阻，确保连接良好。
6.测试和验证：在完成施工后，进行测试和验证，确保连接的等电位性能符合要求。
可以进行电阻测试、绝缘测试等。
注意事项和常见问题解决方法在等电位连接施工过程中，需要注意以下事项和常见问题的解决方法：1.接地点选择：选择合适的接地点非常重要。
应优先选择设备本身具有的接地点，如果没有合适的接地点，则需要另外设计。
2.导线选择：导线的选择应根据需要传输的电流和电压来确定。
新型等电位端子箱制作及安装施工工法(2)
新型等电位端子箱制作及安装施工工法新型等电位端子箱制作及安装施工工法一、前言等电位端子箱是电力系统中用于连接导线和设备，实现电能传输和分配的重要组成部分。
传统的等电位端子箱存在结构繁杂、安装困难、维护成本高等问题。
为了解决这些问题，新型等电位端子箱制作及安装施工工法应运而生。
二、工法特点新型等电位端子箱采用模块化设计，将各种功能模块集成在一个箱体中，结构简洁紧凑。
采用优质材料制作，具有良好的耐腐蚀性和导电性能。
同时，新型等电位端子箱可以实现多路连接，提高电能的传输效率。
三、适应范围新型等电位端子箱适用于各类电力系统，包括输配电系统、变电站、工矿企业等。
它不仅具有较大的承重能力和稳定性，还能适应各种环境要求，如高温、潮湿等。
四、工艺原理新型等电位端子箱的制作与安装采用的技术措施主要包括：模块化设计、制作端子模块、连接导线模块、箱体组装等。
这些技术措施相互配合，确保新型等电位端子箱在工程实际中的应用效果。
五、施工工艺新型等电位端子箱的施工工艺包括以下几个阶段：制作端子模块、连接导线模块、箱体组装、设备安装等。
施工过程中需要注意每个细节，确保制作的端子箱符合设计要求。
六、劳动组织施工过程中需要合理组织劳动力，确保工期进度和施工质量。
劳动组织应考虑到工种分工、劳动力配备等因素，以提高施工效率。
七、机具设备施工过程中需要使用一些特定的机具设备，如电动工具、起重设备等，以提高施工效率和保证施工质量。
八、质量控制为保证施工过程中的质量达到设计要求，施工人员需要严格按照设计图纸和施工规范进行操作。
同时，应采取质量检测和质量控制措施，对施工过程中的关键节点进行监测和控制。
九、安全措施施工中需要注意安全事项，特别是对施工工法的安全要求。
施工人员应穿戴相关防护用品，注意施工现场的危险因素，并采取相应的安全措施。
十、经济技术分析通过对施工工法的施工周期、施工成本和使用寿命进行分析，可以评估和比较新型等电位端子箱与传统端子箱的优势和劣势。
等电位联结安装施工工艺与规程
等电位联结安装施工工艺与规程1材料要求1.1 等电位端子箱应采用制造厂的成品，产品规格应符合设计图纸要求，应具有“CCC”认证标识。
1.2 镀锌材料应包括扁钢、圆钢、抱箍、接地卡子、铅丝、螺栓、螺母、平光垫、弹簧垫圈、接线盒；产品应有材质检验证明及产品出厂合格证。
1.3 塑料铜线、PVC阻燃管、铜端子、铜母带等产品应有材质检验证明及产品出厂合格证；塑料铜线还应有“CCC”认证。
1.4 电焊条、油漆、焊锡等应有出厂合格证。
2主要机具2.1 常用工具应包括电钻、电焊、气焊工具、手锤、钢锯、锯条、喷灯。
2.2 测试工具应包括钢尺、等电位测试仪等。
3作业条件3.1 暗装等电位端子箱应随土建结构预留好安装位置后稳装，明装等电位端子箱应在抹灰喷浆完成后安装。
3.2 各类金属进户管、干管应安装完毕。
3.3 等电位干线、支线管路应敷设完毕。
3.4 进行金属门窗等电位联结应在门窗框定位后，墙面装饰层和抹灰层施工之前进行。
3.5 浴室或具有洗浴功能的卫生间设备应安装完毕。
4操作工艺4.1 等电位联结安装工艺流程应符合图1的规定：等一位端子箱安浜］一|等电位联结线联结卜情电位联结系统导通福而］图1等电位联结安装工艺流程4.2 等电位联结应符合以下基本要求：（1）总等电位联结应包括以下内容：1）总保护导体（保护接地导体、保护接地中性导体）；2）电气装置总接地导体或总接地端子板;3）进出建筑物的水管、燃气管、采暖和空调管道等各种金属干管；4）可接用的建筑物金属结构部分。
（2）辅助等电位联结应包括以下内容：1）按设计要求，将2.5m伸臂范围内可同时触及的电气设备之间或电气设备与外界可导电部分之间直接用导体进行联结；2）按设计要求，在某一部范围内通过等电位端子板，将金属管道、建筑物钢筋网、插座PE线及其他外露可导电部分进行联结。
（3）保护等电位联结的截面积应符合设计要求，当设计无要求时，应符合表2的规定。
（4）等电位联结端子板应采用铜质材料,端子板的截面积不得小于所接联结线的截面积。

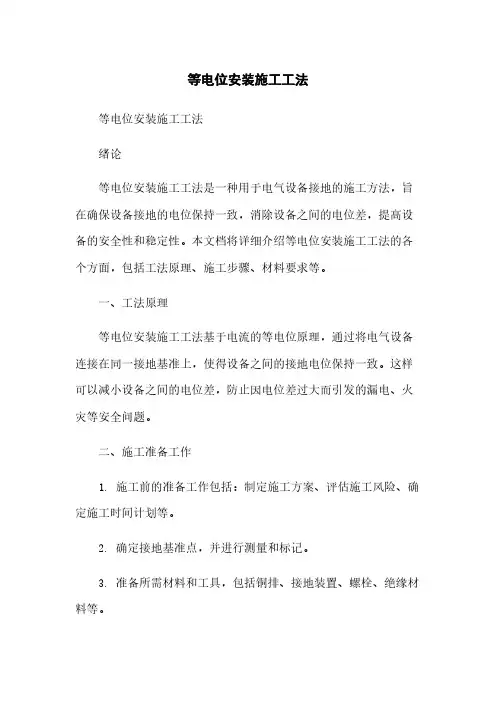

等电位安装施工工法
