砂卵石地层土钉墙支护实例
土钉墙支护方案
a.基层处理：清除坡面浮土、松散石块，确保基层平整。
b.挂网：铺设HRB400级钢筋网，与土钉焊接牢固。
c.喷射混凝土：采用湿喷法，分两层喷射，每层厚度不小于50mm。
五、质量与安全保证措施
1.质量保证：
a.施工前进行技术交底，明确施工要求。
b.施工过程中严格执行施工工艺，确保工程质量。
c.对施工过程进行严格监控，及时发现问题，及时整改。
d.施工完成后进行质量验收，确保达到设计要求。
2.安全保障：
a.施工人员需进行安全培训，合格后方可上岗。
b.施工现场设置安全警示标志，配备必要的安全防护设施。
c.严格遵守国家及地方有关安全生产的法律、法规和规定。
d.建立健全安全生产责任制，明确各级人员的安全职责。
土钉墙支护方案
第1篇
土钉墙支护方案
一、工程概况
本项目为XX地区XX工程，地处城市中心区域，周边环境复杂。工程包括地下二层车库及地上二十层综合楼，基础采用深基础形式。根据地质勘察报告，现场土层自上而下分别为：素填土、粉质粘土、砂土、粘土。为保证施工安全及邻近建筑物、道路、管线的安全，现需对基坑进行支护。
3.土钉墙结构：土钉墙由预应力锚杆、钢筋网、喷射混凝土组成。预应力锚杆采用高强度低松弛钢绞线，锚固段长度不小于5m；钢筋网采用HRB400级钢筋，间距为200mm×200mm；喷射混凝土强度等级为C20。
4.排水措施：为防止地表水及地下水对土钉墙的影响，沿坡顶、坡脚设置排水沟及集水井，确保土钉墙稳定。
第2篇
土钉墙支护方案
一、工程背景
XX工程位于XX城市核心区域，为一座包含地下二层车库及地上二十层综合楼的大型建筑。基于地质条件及工程需求，基坑支护成为本工程关键环节。为保障周边环境及施工安全，经综合评估，决定采用土钉墙支护技术。
土钉墙支护和锚杆支护的实例应用
土钉墙支护和锚杆支护的实例应用土钉墙是由天然土体通过土钉墙就地加固并与喷射砼面板相结合，形成一个类似重力挡墙以此来抵抗墙后的土压力；从而保持开挖面的稳定，这个土挡墙称为土钉墙。
土钉墙是通过钻孔、插筋、注浆来设置的，一般称砂浆锚杆，也可以直接打入角钢、粗钢筋形成土钉。
土钉墙的做法与矿山加固坑道用的喷锚网加固岩体的做法类似，故也称为喷锚网加固边坡或喷锚网挡墙，建筑基坑与护坡技术规程JGJ120－99 正式定名为土钉墙。
[编辑本段]土钉墙的发展50年代末期通过土层锚杆的使用使挡土结构有了新发展，在基坑开挖前先建造桩、地下连续墙、板桩等利用土层锚杆对其进行背拉从而形成锚杆式挡墙。
10年后出现了锚杆构造墙，它是利用砼构件排列在开挖过程中的土层表面，用锚杆进行背拉，这是一种可以与挖方工程同时进行作业的方式。
60年代出现了加筋土墙，一般在填方区如筑路、平整场地填方区域形成的挡土墙，在分层回填土方时分层铺放土工织物并于预制砼面板拉结，形成加筋土挡墙。
70年代出现了土钉墙，1972年法国承包商在法国凡尔赛市铁路边坡开挖进行了成功应用。
1979年巴黎国际土加固会议之后在西方得到广泛应用，1990年在美国召开的挡土墙国际学术会议上，土钉墙作为一个独立的专题与锚杆挡墙并列，使它成为一个独立的土加固学科分支[编辑本段]4 土钉墙的特点与应用范围土钉墙应用于基坑开挖支护和挖方边坡稳定有以下特点：（1）形成土钉复合体、显著提高边坡整体稳定性和承受边坡超载的能力。
（2）施工设备简单，由于钉长一般比锚杆的长度小的多，不加予应力所以设备简单。
（3）随基坑开挖逐层分段开挖作业，不占或少占单独作业时间，施工效率高，占用周期短。
（4）施工不需单独占用场地，对现场狭小，放坡困难，有相邻建筑物时显示其优越性。
（5）土钉墙成本费较其他支护结构显著降低。
（6）施工噪音、振动小，不影响环境。
（7）土钉墙本身变形很小，对相邻建筑物影响不大。
土钉墙的应用领域土钉墙不仅应用于临时支护结构，而且也应用于永久性构筑物，当应用于永久性构筑物时，宜增加喷射砼面层的厚度并适当考虑其美观，目前土钉墙的应用领域主要有：（1）托换基础（2）基坑支挡或竖井（3）斜坡面的挡土墙（4）斜坡面的稳定（5）与锚杆挡墙结合作斜面的防护钻孔注浆型土钉墙系逐层向下开挖方式，每一台阶高度为1～2米，在施工土钉杆、面层喷射砼期间，坡段处无支撑状态下需能保持自立稳定，因此主要适用于：（1）有一定粘结性的杂填土、粘性土、粉土、黄土与弱胶结的砂土边坡。
3.土钉支护技术及其应用实例
fyk—钢筋抗拉强度标准值，按《混凝土结 构设计规范》（GBJ10—89）取用。对于靠近 支护底部的土钉，尚应考虑破坏面外侧土体和 喷混凝土面层脱离土钉滑出的可能，其最大抗 力尚应满足下列条件： R≤πdo（L—La）ι+R1 式中R1为土钉端部与面层连接处的极限抗拔力。
2、土钉支护的特点： 2.1、施工设备简单，施工场地要求不高，便 于操作，一般情况下使用自制洛阳铲或小型地 质钻机，无需大型机械设备，能紧贴相邻建筑 物施工。 2.2、施工速度快，成本较低，每一作业面从 土钉成孔，制作土钉、注浆及挂网喷射混凝土， 仅三个工作日，其成孔工作量和挂网钢筋的数 量，混凝土工程量都较少，成本不到挡土墙的 一半，远远低于连续墙支护。
本篇仅介绍内部整体稳定性分析，假定破坏 面上的土钉只承受拉力且达到最大抗力R，按 圆弧破坏面采用普通条法对支护做整体稳定 性分析（图2），取单位长度支护进行计算， 按下式算出内部整体稳定性安全系数为：
Fs =∑[（Wi+Qi）cosai×tanфj+（Rk/Shk） sinβk×tanфj+cj(Δi/cosai)+(Rk/Shk)cosβk]/ ∑[(Wi+Qi)sinai]
5.1、本项工程开挖深度较大，且地下层夹有 粉质砂性土，地下水丰富，为防止附近地面 不均匀沉降而引起楼房开裂或破坏，施工过 程特别慎重：在基坑四周做了沉降观测点， 在施工工艺控制上，严格按规范施工，限制 每层开挖深度和工作面，边坡开挖面暴露时 间尽量缩短，认真做好排水处理。整个过程 从2003年3月15日开始施工至4月26日完成。至 目前边坡处于稳定状况，未出现建筑物沉降 及变形。
φ 3
3
圆砾
4
@1500 1φ28 下=9000 5 @1500 1φ28 下=9000 6
建筑工程深基坑中土钉墙支护施工技术

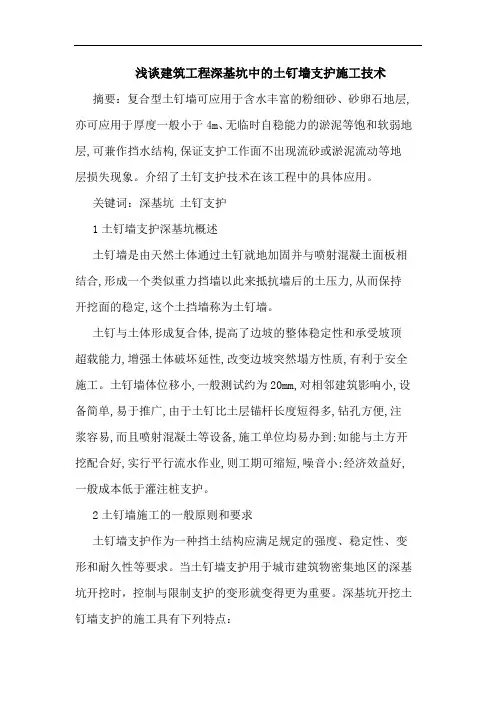

浅谈建筑工程深基坑中的土钉墙支护施工技术摘要：复合型土钉墙可应用于含水丰富的粉细砂、砂卵石地层,亦可应用于厚度一般小于4m、无临时自稳能力的淤泥等饱和软弱地层,可兼作挡水结构,保证支护工作面不出现流砂或淤泥流动等地层损失现象。
介绍了土钉支护技术在该工程中的具体应用。
关键词：深基坑土钉支护1土钉墙支护深基坑概述土钉墙是由天然土体通过土钉就地加固并与喷射混凝土面板相结合,形成一个类似重力挡墙以此来抵抗墙后的土压力,从而保持开挖面的稳定,这个土挡墙称为土钉墙。
土钉与土体形成复合体,提高了边坡的整体稳定性和承受坡顶超载能力,增强土体破坏延性,改变边坡突然塌方性质,有利于安全施工。
土钉墙体位移小,一般测试约为20mm,对相邻建筑影响小,设备简单,易于推广,由于土钉比土层锚杆长度短得多,钻孔方便,注浆容易,而且喷射混凝土等设备,施工单位均易办到;如能与土方开挖配合好,实行平行流水作业,则工期可缩短,噪音小;经济效益好,一般成本低于灌注桩支护。
2土钉墙施工的一般原则和要求土钉墙支护作为一种挡土结构应满足规定的强度、稳定性、变形和耐久性等要求。
当土钉墙支护用于城市建筑物密集地区的深基坑开挖时，控制与限制支护的变形就变得更为重要。
深基坑开挖土钉墙支护的施工具有下列特点：2.1施工过程中必须自始至终与现场的测试监控相结合，通过变形等测量数据和施工过程，不断发掘现场地质情况，及时指导下一步的施工。
2.2要充分考虑地表径流和地下水的影响。
如施工时渗水严重，就不能喷射面层混凝土，而且容易引起塌坡和塌孔。
当地下水的流量较大，施工时应采取专门措施降低地下水位。
竣工后的支护在地下水位的作用下，其面层压力和土钉内力均会有明显增加，尤其是粘土的抗剪能力及粘土中的土钉抗拔粘结能力与含水量有很大关系。
3土钉墙施工主要技术土钉墙施工工艺：施工准备→第一层开挖→喷射第一层混凝土→成孔→安放土钉→注浆→作泄水孔钢筋网焊锚头→喷射第二层混凝土→清理。
土钉支护在砂卵石土层中的应用
层底标高为 ５．８ ５ ． ｍ。 １ － ２８ ０ ７
⑤ 粘土 ：棕红色 ，为红粘 土，土质不均。
本次勘察仅在 ２ ７ 孔揭露一层地下水，其类 型为滞水，由管线、雨水渗漏所致，其稳定水位 埋深为 ９ ０ ． ｍ，标高为 ５ ． ｍ ２ ２７ 。 ６
２ 支护设计
该基坑在开挖深度 范围内，以砂卵石为主，
在设置 第 ３ 排土钉时，在一些地方 出现粒径 为 １０ ０ ｍ 的卵石 ， ０－ ０ ｍ ２ 从第 ４ 排开始此类情况就 愈加严重 ，仅仅利用洛 阳铲很难达到设计孑深 。 Ｌ 对这种情况 采用 人工掏 孑 结合气压顶管 机并压 Ｌ 浆的方式来进行处理 ，即先 由人工掏出约 ｌ ｍ， 直径为 ４ ０５ ０ ｍ的孑洞 ，然后用 自制的钢耙 ， ０— ｍ ０ Ｌ
③
卵石：褐黄色～杂色，磨圆度较差，粒
径一般 为 ３ ｃ —７ｍ，最 大粒 径 不小 于 １ｃ ｍ。卵石 ｌ
不纯， 含较多的粘性土和 中粗砂 ， 总厚度 １ ｍ一 ． Ｏ ３０ ． ｍ，层底标 高为 ５ ． 一５ ．ｌ ６ ２８ ４ ｍ。 Ｏ ９
④
卵石：杂色 ，亚圆型 ，中粗砂填充约 ２ Ｏ
维普资讯
第３ ３卷
第 １期
建
厂
科
技
交
流
、 ．３ Ｎｏ １ ｂ１ ３ ．
２０ ０ ６年 ３月
ＥＸＣＨＡＮＧＥ Ｉ ＯＦ ＪＡＮＣＨＡＮＧ ＣＩ ＮＣＥ ＆ Ｓ Ｅ
Ｍ ａ．０ ６ ｔ ０ ２
土钉支护在砂卵石土层中的应用
北京分公司 满国琪
喷射 ｌＯ ｍ 厚 的 Ｃ ０细石混凝＿。第 ２ Ｏｍ ２ 十 排土钉 施加适当预应力 ，以限制基坑顶部位移。
图 １基坑 支护 方案
土钉墙支护法在砂层中的应用
蕊
ＧＯＥ ＮＡＥＧ Ｅ Ｉ Ｒ Ｏ９ＮＩ Ｅ Ｃ ＩＬＮＩＥＮ Ｗ Ｌ Ｖ ． Ｔ ＨＣ Ｎ ＲＧ Ｏ Ｄ Ｌ ０ ｌ
土 钉 墙 支 护 法 在 砂 层 中 的 应 用
许 录 明 秦保 贵 陈 一平 万昭 明
（ Ｉ远 ： 仃 限公 － 河 阜 ｉ 程 ）
．
（ ）第一步先对西侧铸铁上水管道进行人工开 １
挖 并暴露 出来 ， 以便 确定 准确 位 置和进 行 加 固处 理 ，
处理 按 照 图 ２的方 法 进行 。
有关物 理 力学 参数 ， 考岩 土 力学 资料 ， 参 并结 合 当地 经验 ， 中细纱 和 中粗 砂 平 均 物 理 力 学 参 数 为 ： ＝ 取 １．ｋ ｍ一， ８４ Ｎ・ ｃ＝０ ＝２ 。 作 为 支 护 结 构 设 计 计 ， ８， 算 的 参考依 据 。
场 地 地下 水 属第 四系 孔 隙 潜 水 ， 下 水 位 变 幅 地
ｌ ２ 地 下 水 埋 深 变化 在 ５ ０～７ ０之 间 ， 坑 开 ～ ｍ。 ． ． 基
挖深度 ６ １ 在枯水期 白河橡胶坝半蓄水或不蓄水 ．ｍ，
维普资讯
￣ Ｉ ｎ第卷第期 ￣ｌ 一
时 ， 不考 虑地下 水对 基坑 开挖 的影 响筑 基 坑 支 护 技 术 规 程 》 建 Ｊ Ｊ２ ９ 并采 用 有关软 件 复核 。 Ｇ ｌ０— ９，
河橡 胶 坝 蓄满 水时 ， 则在 基坑 开挖 时 ， 要考 虑基 坑 降 水（ 施工 时 采 取 ｊ降 水措 施 ） ， 。场 地 主 要 含 水层 岩 性 为第③ 含卵砾 中粗 砂层 和④ 卵砾 石 层 ， 渗透 性好 ， 主要 靠 白河 河水 侧 渗 补 给 ， 白河 存 在 着较 好 的 水 与
建筑工程深基坑支护施工技术案例分析
可兼作 挡水结构 。复合型 土钉墙 中的帷幕体除 了起着挡水 、截水作用 外 ，另外一 个重要作用 是固化饱 和软弱地层 ，在支护工作 面形成一道 “ 障” ，保证 支护工作 面不 出现流 砂或淤泥 流动等地层 损失现象 。本文主要结 合湘麓 国际酒店公寓楼 深基坑工程 案例 ，介绍 了土钉支护 屏
２ 土钉墙 施 工技 术应 用
２ １ 工 程概 况 ．
酒店公寓楼地下２ ，地上 由三层群楼及两栋塔楼组成，酒』 罢， 层 占 建筑高度９ ． ｍ ２ ０ ；公寓３层 ，总高度９ ． ｍ ６ １ ９ ５ 。地下建筑面积为１５０ ｎ， ０ ６０ ２ ｒ 地上建筑面积为６ ９ ５ ２ ３ ９ ｍ ，总建筑面积约８ ９ｍ 。该工程的外形 为不规 ４ ０ ５２ 则形状 ， 该工程 的上部结构采用框架剪力墙结构 ， 基础采用桩基础 ，同 时配合独立柱基础 。根据工程设 计 ，基础开挖至地面以下８ ｍ。该工程 ． ０ 以强风化板岩 为持力层 ，场地土类型为 中软场地 土。建筑场地类别为 Ⅱ 类 ，抗震设计类别为丙类 ， 为建筑抗震一般地段。 ２２ 方案设计 ． 根据前述计算 ，本工程基坑作如下设计 ： 本次基坑支护方案比选 的原则为首先根据地层 、开挖深度 、周边环 境 的不 同 ，详细地对基坑 支护分段 ，然后 对每一段按 由简单到复杂 、 由低价到高价 的先后顺序进行试算 、比较 ，同时兼顾工期及其它工程条 件 ，最后选择最佳的方案 。在经过计算、 比较分析后 ，本工程支护结构 拟采用土钉墙复合体的支护体系。 基 坑支护有 效深度 为４５ ｍ；基坑 的支护 型式 设计一 种支护 断面 ． ５ 分 三层支 护 ，坡 度为 １ ．：第一层 ２ Ｌ ６ ０ ｍ ：１ Ｏ ０ ＝ ０ ０ ｍ＠１ ０ ｍ ２ ０ ｍ、第 二层 ２ Ｉ ５ ０ｍ ０． ００ ｍ＠１０ ｍ ＝ ２ ０ ｍ、第三层２ Ｌ ４ ０ ｍ ０ ＝ ０ ０ ｍ＠１０ ｍ ２０ ｍ。混凝土面层设计
土钉墙支护案例分析
度 的变大而增大 。 ３ ． 试 料层空 隙率 Ｅ的影响 Ｇ Ｂ ／ Ｔ ８ ０ ７ ４ — ２ ０ ０ ８上 规 定，Ｐ Ｉ 、Ｐ Ｉ Ｉ型 水 泥 的 空 隙 率 采 用
０ ． ５ ０ ０ － ＋０ ． ０ ０ ５ ，其 它水泥或粉料 的空隙率选用 ０ ． ５ ３ ０ ＋０ － ． ０ ０ ５ 。本实验 所 用样 品空隙率选用 ０ ． ５ ３ ０ 。同时比较 空隙率为 ０ ． ５ ３ ５ 和０ ． ５ ４ ０ 时 的情况 。
垮塌 现 象：２ ０ ０ ７年 ｌ ２ 月基 坑 工程 基本 完工 ，２ ０ ０ ８年 ７ 月 ２ ７日， 从基坑下脚垮 塌，土钉拔 出，坑 内隆起 约 １ ． ５ ｍ高，１ ５ ｍ 宽 。造 成坑 内已 经打好 的工程 桩损坏偏移一 百多根 （ 断桩 高度 ５ ｍ以内，均在泥炭层 ）。 专家组调 查垮 塌原 因 ： ２ ０ ０ ８ 年７ 月２ ７日下暴 市政管网破裂漏水
放坡分 ２台 。上 ３ ｍ ４ ５ 度 （ １ ：１ ）。中部 收台 １ ｍ 宽 ，下 ９ ． ８ ｍ ７ ３ 度
（ １： ０ ． ３） 。
共 ７ 排锚 杆：其 中 ５ 排 土钉 长度 １ ５ ｍ ，倾角 １ ５ 度 ，横 竖 间 距
基坑 土钉墙 支护可分层 分段与土 方开挖 同步 进行 ，方便 快捷 ，不 占
土钉墙 支护 案例分 析
杨 云 波
十四冶建设集团云南第三建筑工程有限公 司 云南昆明 ６ ５ ０ １ ０ ２
【 摘要 】 本文根据 某工程 实例 ，对本 方案进行 了具体 数据分析 总结 出存在 的几个 问题并提 出预 防措 施。 ｆ 关键词 】 勃 氏法 ； 比表 面积 ； 旋转 圈 数； 密度 ｐ ； 空 隙率 ￡
依人大厦深基坑边坡土钉墙支护实例
依人大厦深基坑边坡土钉墙支护实例一、工程概况厦门市依人大厦地处厦门市次中心江头小区，基坑边坡西侧距离福厦路6m，地下埋设有φ1200污水管及φ300自来水管。
与边坡宽度分别为0.9m及4.2m;北侧与永同昌大厦红线重叠;西南角距小区规划路0.5m;南侧紧挨5号路，路下距边坡3m处理设有雨水管、污水管、煤气管等。
拟建大厦穹顶地面以上32层，地下室3层，用地面积4389.07m²，总建筑高度112m，建筑面积51448m²，基坑开挖深度12m，围护面积2346.16m²。
拟建场区基坑平面图见图1。
二、工程地质条件（一）地质条件场区土质情况较为复杂，自上而下基岩分为∶（1）素填土。
主要为砂质粘性土，厚度为1.0～4.0m。
（2）表土。
为原始地表土，厚度为0.0～0.3m。
（3）淤泥质粘土。
灰黄一灰黑色，粘性大，混有少量分布不均匀的中其细砂颗粒，含有机质。
上部固结较好，很硬。
下部随含水量的增加皮德盖增大度差，较软，，其厚度为0.3～3.1m，摩擦角5°，粘聚力为50kPa，重度为17.8kN/m³。
（4）.淤泥。
灰黑色，部分地段含有少量颗粒中曾细砂颗粒，含有机质和腐殖质，软塑、饱和、欠固结，低强度，厚度为0.4～3.6m，内摩擦角3°，粘聚力为6kPa，重度为17.5kN/m²。
（5）砂质粘土。
灰褐色，成分以可变性土为主，其间混有20%～30%的中粗砂颗粒，土层结构均匀，可塑、湿、中密。
厚度为1.3~4.0m。
摩擦角为15°，粘聚力为25kPa，重度为18.4kN/m3。
（6）淤泥质中粗砂。
灰绿色，砂质不纯，含有20%～30%淤泥，局部地段为中细砂，饱和、中密，厚度为0.0~2.1m，摩擦角为15°，粘聚力为2kPa，重度为19.1kN/m²。
（7）花岗岩残积土。
褐黄、灰白、灰绿色，呈可塑—硬塑，湿、中密状，力学性能从上而下逐渐增强，粘聚力为26°，粘聚力为25kPa，重度为18.5kN/m³。
土钉墙支护方案
土钉墙支护方案一、工程概况。
咱们这个工程呢，场地就像一个调皮的孩子，地质条件有点复杂，而且基坑深度还不浅，就像挖一个深深的大坑来藏宝藏似的。
不过可没宝藏，咱得保证这个坑稳稳当当的，周围的土可不能塌下来捣乱。
所以啊，土钉墙支护这个办法就闪亮登场啦。
二、土钉墙支护原理。
1. 土里的钉子户。
土钉就像是土里的钉子户，只不过它是咱们故意安插进去的。
这些土钉啊，被打进土坡里，就像好多小手从土里伸出来，紧紧抓住周围的土，不让它随便乱动。
每一根土钉都有它的作用，它们形成一个网络，就像给土坡穿上了一件带刺的铠甲，这个铠甲还特别结实。
2. 共同的力量。
而且土钉和土坡之间还有摩擦力呢，就像两只手互相紧紧握着。
好多土钉一起发挥作用，加上土坡本身的稳定性，大家齐心协力，就能抵抗住土坡可能受到的侧向压力，防止土坡坍塌。
三、施工准备。
1. 材料准备。
首先是土钉的材料，咱们得精挑细选。
像钢筋，就像选勇士一样，要符合强度要求，不能是软趴趴的那种。
而且钢筋的长度、直径都得按设计来，可不能乱来。
2. 机械设备准备。
钻孔机是个大功臣，它得好使。
就像一个大力士，能轻松地在土里钻出一个个孔来，让土钉有安身之所。
喷射机也不能掉链子，要能均匀地把混凝土喷射到土钉墙面上，就像给土钉墙穿上一件漂亮又结实的外衣。
还有搅拌机，得把混凝土的材料搅拌得匀匀的，就像搅面糊一样，不能有疙瘩。
四、施工工艺流程。
# （一）测量放线。
1. 定好位置。
这就像给土钉墙画个蓝图一样。
先根据设计图纸，用测量仪器在施工现场把土钉墙的轮廓线画出来。
就像给土地画个妆，告诉它哪里要长土钉墙啦。
测量的时候得特别仔细，偏差可不能太大，不然土钉墙就会长歪了，那可就不好看也不安全了。
# （二）土方开挖。
1. 分层开挖。
挖土可不能像挖宝藏那样一股脑儿地乱挖。
得一层一层地来，就像剥洋葱一样。
每挖一层，就停下来做土钉墙支护。
这样做的好处呢，就是可以避免一次性挖太深，土坡失去稳定性而塌方。
而且每层挖多深，也是有讲究的，就按照设计要求来，可不能贪心多挖。
一建有关土钉墙的案例
一建有关土钉墙的案例一、工程背景。
咱们有个住宅小区的基坑工程，场地还算开阔，但是周边有一些老旧的居民楼。
这个基坑深度大概是6米左右，土质情况呢，上层是一些比较松散的杂填土，大概有2米厚，下面就是粉质黏土了。
二、土钉墙方案的选择。
一开始啊，项目组就在考虑用啥支护方式好呢。
钢板桩吧，成本有点高；放坡呢，场地虽然开阔，但是考虑到周边的老楼，放坡可能会影响到人家的地基稳定性。
最后就敲定了土钉墙这种支护形式。
为啥呢？土钉墙这玩意儿啊，相对来说成本低，施工还比较简单，而且对这种不是特别复杂的土质情况适应性还挺不错的。
三、土钉墙的施工过程。
1. 开挖与修坡。
首先就是按照设计要求进行分层开挖。
挖掘机师傅可得小心着点儿，每次开挖的深度都不能超啊，就像挖宝藏一样，一层一层来，每层开挖深度大概控制在0.5 1米。
挖完之后呢，还得修坡，把坡面弄得整整齐齐的，就像给大地理个发似的，坡角按照设计要求弄成70度左右。
2. 土钉制作与安装。
然后就是土钉的制作啦。
那些个钢筋就像小战士一样，被加工成土钉。
钢筋的直径、长度都是按照设计来的，不能有差错。
就拿其中一种土钉来说，直径是18毫米，长度是4米。
制作好之后，就得把这些土钉安装到坡面上。
钻孔的时候，那钻机嗡嗡响，就像小蜜蜂采蜜一样，按照设计的间距和角度钻孔。
钻孔完成后，把土钉插进去，再往里面灌注水泥浆，这就像给土钉盖房子，让它在里面稳稳当当的。
3. 挂网与喷射混凝土。
接下来就是挂网了。
那钢丝网就像一张大蜘蛛网一样，被铺在坡面上，然后用钢筋把它固定住。
这时候可不能让网乱动，得紧紧地贴在坡面上。
最后就是喷射混凝土啦。
混凝土喷射机一开动，混凝土就像天女散花一样喷到坡面上，把坡面和钢丝网都包裹起来，形成一层坚硬的防护壳。
喷射的厚度也有要求，得达到8 10厘米，这样才能起到很好的支护作用。
四、施工中遇到的问题及解决办法。
1. 土钉钻孔塌孔问题。
在施工土钉的时候啊，有几个地方钻孔老是塌孔。
这可急坏了施工人员，就像做饭的时候锅漏了一样让人头疼。
基于土钉墙支护的建筑深基坑支护实例
基于土钉墙支护的建筑深基坑支护实例【摘要】结合成都地区砂卵石地层深基坑支护工程的支护，介绍了在基坑周边环境较简单的条件下采用土钉墙支护，并对设计及施工情况进行了介绍。
【关键词】深基坑；土钉；设计20世纪90年代以后国内深基坑工程蓬勃兴起，土钉墙支护技术异军突起，已成为我国基坑支护主要技术之一[1]。
本世纪以来，建筑基坑呈现“大、深、紧、近”等特点[2]，深基坑支护计算的假定也从平面应变，逐步转变到三维数字模拟[3]。
由于土钉价格较低，在建筑基坑工程中应用越拉越广泛，但由于土钉数量众多，难以监控等，土钉墙工程事故屡见不鲜[1]。
本文结合某建筑深基坑的实践，介绍土钉墙技术，对于类似地层及周边环境有一定的参考价值1、工程概况某工程位于某市光华大道万家湾6组、培风村10组。
拟建场地为闲置空地，局部地段为填充废渣堆积，场地较为开阔，交通便利。
该工程主要为20层高层住宅，设二层地下室，拟采用剪力墙结构、筏板基础。
工程±0.00为518.55。
主楼基坑底标高为-10.00米，相当于绝对标高508.55米；纯地下室部分基坑底标高为-9.30米，相当于绝对标高509.25米。
基坑开挖深度为8.7m。
2、场区工程地质、水文地质概况2.1 场地工程地质概况场地地层结构简单，主要由第四系人工堆积（q4ml）杂填土、素填土、第四系全新统冲积（q4al）的粉土、细砂及四系全新统冲洪积（q4al+pl）的卵石层等组成，场地地貌单元属岷江水系一级阶地，场地地层情况见表：2.2 水文地质概况场地地下水为赋存于第四系砂卵石层中的孔隙型潜水，受地下径流、大气降水补给；排泄方式以地面蒸发、地下径流为主。
该场地地下水渗透系数k=20m/d。
场地环境为二类。
3、基坑周边环境本基坑周边环境简单，基坑北侧为规划道路，地下室边线距用地红线3.0米，距道路红线20米。
基坑西侧为成飞大道，路宽40米，地下室边线距用地红线5.0米，距道路红线35米。
土钉墙支护案例分析
土钉墙支护案例分析摘要：本文根据某工程实例，对本方案进行了具体数据分析，总结出存在的几个问题并提出预防措施。
关键词：土钉墙；方案；基坑支护；规程；验算中图分类号：tv543+.82 文献标识号：a 文章编号：2306-1499（2013）05-（页码）-页数土钉墙是近年来发展起来用于土体开挖和边坡稳定的一种新型挡土墙结构。
它由被加固土、放置于原位土体中的土钉及附着于坡面的钢筋混凝土面板三部分组成。
形成一个类似于重力式墙的挡土墙。
其在国外已被广泛用于深基坑围护。
基坑土钉墙支护可分层分段与土方开挖同步进行，方便快捷，不占工期，是一种很好的基坑支护手段。
笔者在一幢高层办公大楼的基础建设中使用了该项技术并取得了明显的经济效益。
1.方案概况原设计重要性系数γ0取1，基坑深度12.8m，q=10kpa。
放坡分2台。
上3m45度（1：1）。
中部收台1m宽，下9.8m 73度（1：0.3）。
共7排锚杆：其中5排土钉长度15m，倾角 15度，横竖间距1.2～1.5m，计算直径0.1m。
2排锚杆长度25m，直径0.15m间距2～3m。
见附件垮塌现象：2007年12月基坑工程基本完工，2008年7月27日，从基坑下脚垮塌，土钉拔出，坑内隆起约1.5m高，15m宽。
造成坑内已经打好的工程桩损坏偏移一百多根（断桩高度5m以内，均在泥炭层）。
专家组调查垮塌原因：2008年7月27日下暴雨；市政管网破裂漏水；设计抗力不够，造成基坑垮塌。
应急措施：坡顶卸载，坡脚压荷。
2.分析依据本来，专门土钉支护相关规定，1996年有标准化协会标准cecs96：97，《基坑土钉支护技术规程》，其中有如下2个基本公式。
土钉压力公式y1：土钉长度公式y2：其中，自由段长度至土钉外端距离稳定分析公式w1：2006年，军用标准gjb5055-2006《土钉支护技术规范》几乎原封不动照搬了以上2个公式。
这些年，我们在使用过程中，发现此2个公式有如下情况。
基坑支护工程案例
基坑支护工程案例话说有这么一个城市里的建筑项目，要盖一个超级酷炫的写字楼。
但是呢，在盖楼之前，得先挖个大坑，这个坑可不得了，又深又大，就像大地张着一个超级大口子。
这时候问题就来了，如果不做点什么，这个大口子的边儿啊，就会像松糕一样，慢慢塌下去。
工程队的小伙伴们就开始想办法啦。
他们就像是一群超级英雄，要拯救这个摇摇欲坠的大地坑。
首先呢，他们采用了土钉墙支护。
这土钉墙啊，就像是给大地坑的边儿上插了好多好多的小针。
不过这些小针可都是特制的，是那种长长的、粗粗的钢筋。
把这些钢筋像打针一样，斜斜地打进土里，然后再在上面喷上一层混凝土。
这混凝土就像一件坚硬的铠甲，把那些土啊，紧紧地固定住。
你看，就这么简单的一招，就像是给大地坑的边儿上安装了无数个小卫士，让土块们不敢轻易乱动了。
但是这个坑太深了，光靠土钉墙还不太够保险。
于是呢，工程队又想出了个妙招，加了一排护坡桩。
这些护坡桩啊，就像是一个个坚强的士兵，整整齐齐地站在大地坑的周围。
它们都是用混凝土浇灌而成的，每一根都又粗又壮。
这些护坡桩深深地扎进土里，把坑边的土给牢牢地挡住，防止它们往坑里滑。
这就好比是在大地坑的周围筑起了一道坚固的城墙，不管外面的土怎么想往里挤，都被这些护坡桩给挡住了。
不过呢，工程队还是有点担心。
毕竟这个坑这么大，万一有点小意外呢？所以他们又在坑底做了一些加固措施。
就像是给这个大地坑的底部加了个结实的托盘一样。
他们在坑底打了好多密密麻麻的桩子，然后在桩子上面铺上一层厚厚的钢筋网，再浇灌上混凝土。
这样一来，就算坑上面有点风吹草动，坑底也能稳稳当当的，不会出现什么大问题。
在整个基坑支护工程的过程中，还有一个特别细心的“医生”，那就是监测系统。
这个监测系统就像一个24小时不睡觉的小卫士，它时刻盯着这个大地坑的一举一动。
它会测量坑边的土有没有位移啊，护坡桩有没有变形啊，还有那些土钉是不是还稳稳地扎在土里。
一旦发现有一点点小异常，就会马上发出警报。
就像你生病的时候，身体里的小细胞发现有病菌入侵，就会拉响警报一样。
土钉墙设计实例
土钉墙设计钉墙结构示意图如图7-10所示，采用0.3H 折线破裂面法进行设计。
一．设计资料（1） 墙高H=9.0m ，墙面（背）与竖直方向的夹角α=10°，墙顶部土体与水平方向的夹角β=5°。
（2） 墙后土体为泥岩夹砂岩，重度γ=20KN/m3，内摩擦角φ=35°，墙背与土体摩擦角δ=17.5°。
（3） 地基容许承载力【σ〗=400kPa 。
（4） 土钉长度L=6.0m ，与水平方向的夹角ε=10°，土钉水平间距Sx=1.0m 垂直间距Sy=1.0m（5） 土钉孔直径D=0.1m ，采用灌注砂浆法与土钉联接，孔壁摩擦助力τ=210kPa,砂浆对土钉的握裹应力μ=1000kPa 。
（6） 钉材选用∅20螺纹钢，抗拉强度设计值fy=310N/mm2二．土压力计算库伦主动土压力系数为：222cos ()cos cos()1a K ϕααδα-=⎡++⎢⎢⎣2?°22?°°cos (35+10)cos (10）cos(17.5-10）0.192=⎡-⎢⎢⎣=°01sin 1sin 35=0.426K ϕ=-=-0()(0.1920.426)/20.3092a K K K +==+= 作用于土钉墙墙背上的土压力呈梯形分布，如图7-11所示，按式（7-4）计算。
i e i m K h σγ= （2i Hh ∠ ） *2i e H m K σγ= (2Hi h ≥)即：1.20.309207.416(h /2)1.20.309209/233.372()(h /2)i i i i i i h h H kN H σσ=⨯⨯⨯=<=⨯⨯⨯=≥三 .内部稳定性分析（1） 土钉拉力计算土钉所受拉力为：°i /cos 1.0 1.0/cos 10=1.015()i X y i i T S S kN σεσσ==⨯⨯土钉所受最大拉力：Tmax=1.015*33.372=33.87(KN)（2） 土钉抗拉稳定性验算土钉抗拉稳定性系数为：2min3max 20310/4 2.88 1.833.8710i y A f K T π⨯⨯===>⨯ 因此，土钉抗拉稳定性满足要求。
浅谈在松散砂卵石地层中土钉支护技术的应用
浅谈在松散砂卵石地层中土钉支护技术的应用摘要：土钉支护是以土钉作为主要受力构件的边坡支护技术，它由密集的土钉群、被加固的原位土体、喷射混凝土面层和必要的防水系统组成。
本文结合工程实例，介绍了在松散砂卵石地层中土钉支护技术的应用，总结了施工经验和有效的施工技术措施。
关键词：松散砂卵石，土钉支护Abstract: soil nailing support as the main stress in soil nails component of slope support technology, it by intensive soil nailing group, reinforced soil of in situ, spray the concrete surface layer and the necessary waterproof systems. Combining with the project example, the paper introduces the loose sandy pebble soil strata in the application of nail supporting technology, and summarizes the construction experience and effective construction technical measures.Keywords: loose sand pebble, soil nailing support一、概述土钉支护技术是一种新型基坑支护形式，具有施工容易、设备简单、需要场地小、开挖与支护作业可以并行、总体进度快、成本低，以及污染少、噪声小、稳定可靠等优点，近年在我国基坑工程中得到了广泛应用，并成为内支撑支护、排桩支护、连续墙支护和锚杆支护之后的一项成熟重要的支护技术，取得了良好的经济效益和社会效益。
土钉墙在含水砂卵石地层中的施工要点
土钉墙在含水砂卵石地层中的施工要点冯波，虎铭伟（北京市公路桥梁建设集团有限公司一分公司，北京 102206）摘要：通过工程实例，归纳总结采用土钉墙方式在含水砂卵石地层中进行基坑支护时的设计和施工经验。
关键词：土钉墙；砂卵石地层；地下水土钉墙支护结构是一种原位土体加固技术，它是将土钉安设或打入基坑边坡土体内，将土体加固成能自稳的重力式挡土结构。
该项技术形成于20世纪70年代，因其造价较其他基坑围护体系低，施工周期短，安全性基本满足基坑稳定性及变形要求，在边坡工程、基坑工程中得到了广泛的认可和应用。
但土钉墙对地层的依赖性很大，一般适合于地下水位以上或经过降、排水措施后的素填土、普通粘性土、粘性的砂土和粉土等较均匀土体边坡。
对于砂卵石地层，由于其内聚力较小、内摩擦角大，在空间条件允许的情况下按要求放坡开挖，基坑边坡不需支护且自稳性能良好；但是如果受空间限制，无法按要求放坡，开挖过深或长期暴露在外的砂卵石坡体受外力影响很容易失稳，所以在开挖后为保证边坡的稳定需要对其进行支护。
土钉墙支护在砂卵石地层中施工难度较大，本文结合工程实例，探讨在含水砂卵石地层中采用土钉墙支护的设计和施工经验。
1工程概况房山五渡桥位于房山区十渡镇涞宝路西关上，跨越拒马河，全长550米，包括主桥工程、引桥工程、引道工程。
主桥主墩2#承台位于拒马河河滩，为16.0m×11.5m×4m的大体积承台。
承台底标高为122.875m，实测2#承台处地面标高约129.5m，基坑开挖深度将近7m。
另外由于主桥2#承台距离旧五渡桥较近，承台边线距离旧路、旧桥边线最近2.8m，为保证基坑开挖安全并确保现况交通安全，开挖时需要对旧路、旧桥采取保护措施。
受场地空间限制，我们选用土钉墙支护。
2工程地质条件整个场区，主要由砂卵石和漂石构成(见图1)。
土钉墙所在施工区域地层分布情况如下：1、人工堆积土卵石素填土：湿～饱和，稍密～中密。
主要由卵石构成，岩性以沉积岩为主，亚圆，中风化；粒径一般为20～30cm，最大为35～36cm，充填砂砾，夹亚粘土素填土的透镜体。
土钉墙支护基坑实例分析
摘要:只有提高土体的整体刚度和稳定性才能有效确保基坑的稳定，土钉墙支护不仅能够充分利用土体的自承能力，并且还能按照一定的间距和长度在土体中设置土钉，同时辅以钢筋网喷射混凝土面层与土体来共同协作。
由于采取土钉支护和挖土同时分层分块施工的方式能够有效发挥土体空间的支护作用，因此，在保证边坡稳定的情况下不仅能够缩短工期，还能够有效的降低成本。
本文结合某基坑支护工程的实例分析，说明采用土钉墙支护技术既能大大节约投资，又能解决基坑边坡的强度及稳定性问题。
关键词:土钉墙支护土钉整体刚度稳定性继撑式支护、排式支护以及连续墙支护和锚杆支护之后，土钉墙支护作为一项有效的支护技术，以其施工快捷和造价低廉的特点广泛应用于工程实践中。
为了确保基坑稳定[2]，必须提高土体的整体刚度和稳定性，根据文献[1]我们知道，按照一定的间距和长度在土体中设置土钉并辅以钢筋网喷射混凝土面层与土体协同工作来加固或同时锚固现场原位土体的细长杆件。
对于土钉支护，具有以下优点[3]：第一，由于土钉具有结构轻和柔性大的特点，从而具有良好的抗震性和延性；第二，能够对土体的自承能力进行合理的利用；第三，由于施工过程不需要大型的机具和复杂的工艺，从而设备都比较简单轻便；第四，由于施工便捷快速，因此不需要占有单独的场地；第五，造价低。
据国内外资料分析，与其他支护相比，土钉支护工程造价仅为其1/3-1/2。
为了说明土钉墙的设计和施工要点，我们通过一个实际的支护方案实例进行说明。
1工程概况1.1工程特点本工程的总建筑面积为29100.06m 2，由一个人防地下室和三栋住宅楼组成，其中三栋住宅的面积约为20800.06m 2，地下室建筑面积为8300m 2。
场地地形呈现西高东低的坡状，相对高差为1.5-4.5m，孔口标高为155.81-160.47m，高差为4.66m，属于漓江二阶地与一阶地过渡地带地貌。
图1为基坑平面图。
图1基坑周围建筑物22003F 学生宿舍27500一层平房500008070017500132003360033600方案二方案一7.800围墙二~三层配电房6.800二层锅炉房一层库房±0.000拟建某高校高层住宅1#~3#地下室外墙121001.2工程地质条件由河流冲洪积层和人工填土共同组成了场地地层，由上到下分别为素填土、含圆砾粉质粘土、含圆砾粉土、含粉质粘土圆砾、粉质粘土、粘土、灰岩。
