监控系统中视频信号传输方式
监控传输方案
![监控传输方案](https://img.taocdn.com/s3/m/dd3c675b876fb84ae45c3b3567ec102de2bddfc7.png)
监控传输方案引言在现代社会中,监控系统起着至关重要的作用。
无论是工商企业、政府机关、还是公共场所,都需要通过监控传输方案来保障安全。
监控传输方案是指将监控设备采集的视频信号通过特定的传输技术传送到监控中心或其他终端设备的方案。
本文将介绍四种常见的监控传输方案:有线传输、无线传输、网络传输和蓝牙传输。
1. 有线传输有线传输是指利用电缆将视频信号传输到监控中心或其他终端设备的方案。
常见的有线传输方式包括同轴电缆传输、双绞线传输和光纤传输。
1.1 同轴电缆传输同轴电缆传输是一种较为传统的有线传输方式,它通过一对同轴电缆将视频信号传输到监控中心。
同轴电缆传输的优点是传输距离远、抗干扰能力强,适用于大范围的监控系统。
然而,同轴电缆传输也存在一些缺点,如传输带宽受限、线路敷设不方便等。
1.2 双绞线传输双绞线传输是一种常见的有线传输方式,它通过一对双绞线将视频信号传输到监控中心。
双绞线传输的优点是成本低、线路敷设方便,适用于小范围的监控系统。
然而,双绞线传输的传输距离相对较短,且容易受到干扰。
1.3 光纤传输光纤传输是一种高带宽的有线传输方式,它通过光纤将视频信号传输到监控中心。
光纤传输的优点是传输距离远、抗干扰能力强,适用于大范围和高要求的监控系统。
然而,光纤传输的成本较高,线路敷设较为复杂。
2. 无线传输无线传输是指利用无线技术将视频信号传输到监控中心或其他终端设备的方案。
常见的无线传输方式包括Wi-Fi传输、蓝牙传输和4G传输。
2.1 Wi-Fi传输Wi-Fi传输是一种常见的无线传输方式,它利用无线局域网技术将视频信号传输到监控中心。
Wi-Fi传输的优点是传输距离较远、安装方便,适用于中小范围的监控系统。
然而,Wi-Fi传输也存在带宽受限、信号穿墙能力较差等问题。
2.2 蓝牙传输蓝牙传输是一种低功耗的无线传输方式,它通过蓝牙技术将视频信号传输到监控中心。
蓝牙传输的优点是传输距离较短、功耗低,适用于小范围的监控系统。
视频监控系统各传输方式的比较
![视频监控系统各传输方式的比较](https://img.taocdn.com/s3/m/4357efc710661ed9ac51f36e.png)
视频监控系统各传输方式的比拟一个标准的视频监控系统,由五大局部组成:视频采集系统、视频传输系统、视频切换管理系统、视频显示系统、视频录像系统。
视频采集系统主要是完成对前端图像信号的获取;视频传输控制系统完成对前端图像信号的传送和控制通信;视频切换管理系统完成对图像信号的切换控制和资源分配;视频显示系统完成对前端图像信号的终端设备输出;视频录像系统完成对前端图像信号的长延时存储和回放。
在系统工程中,良好的视频传输设计是监控系统非常重要的一局部。
如果建立一套好的系统,选用的都是高指标、高画质的摄像机、镜头、监视器、录像机,但是没有良好的传输系统,最终在监视器上看到的图像将无法令人满意。
根据“木桶法那么〞,最终的图像质量取决于整个系统中最差的一环,而这最差的一环往往就是传输系统。
系统设计人员必须根据实际需要选择适宜的传输方式、高质量的传输线缆、专用连接头和设备、并按专业标准进展安装,才能到达理想的传输效果。
常见的几个视频传输方式见如下介绍。
同轴电缆传输图像传输最根本的方法是采用视频基带传输,即同轴电缆传输,由于同轴电缆具有价格较廉价、铺设较方便的优点,一般在小范围的监控系统中有着广泛的应用。
利用同轴电缆传输视频信号由于信号衰减的原因,使得信号的传输距离有限,因此同轴电缆只适合于近距离传输图像信号,当传输距离到达200米左右时,图像质量将会明显下降,特别是色彩变得暗淡,有失真感。
在工程实际中,为了延长传输距离,要使用同轴放大器。
同轴放大器对视频信号具有一定的放大作用,并且还能通过均衡调整对不同频率成分,分别进展不同大小的补偿,以使接收端输出的视频信号失真尽量小。
但是,同轴放大器并不能无限制级联,一般在一个点到点系统中同轴放大器最多只能级联2到3个,否那么无法保证视频传输质量,并且调整起来也很困难。
因此,在监控系统中使用同轴电缆时,为了保证有较好的图像质量,一般将传输距离范围限制在四、五百米左右。
另外,同轴电缆在监控系统中传输图像信号还存在着一些缺点:.同轴电缆本身受气候变化影响大,气候不好图像质量受到一定影响;.同轴电缆较粗,在密集监控应用时布线不太方便;.同轴电缆一般只能传视频信号,如果系统中需要同时传输控制数据、音频等信号时,那么需要另外布线或增加设备;.同轴电缆抗干扰能力有限,无法应用于强干扰环境;.同轴放大器还存在着调整困难的缺点。
视频安防监控系统的连接
![视频安防监控系统的连接](https://img.taocdn.com/s3/m/b657e4aa4bfe04a1b0717fd5360cba1aa8118c30.png)
技
垂直转轴
控制信号输入插座
台体
视频信号转接线缆 (自带BNC插头)
台面(摄像机固定板)
术
配有BNC插头的螺旋状视频软线的作用:
应
防止摄像机的视频线缆随云台转动而缠绕。
用
连接时将摄像机的视频输出端接视频信号转接线缆上的
BNC插头,而云台上的视频信号输出转接插座接去监视器。
安
全
三、 电视监控系统的连接
安
1、摄像机与镜头的连接
全
电平设定
电源指示
视频输出
防
LENS
LEVEL
VIDEO
OUT
范
DC Video
技
AWB ON
OFF
AGC ON
OFF
PL
术
EE
AI
BLC ON
OFF
12VDC IN AUTO IRIS
应
用
电源输入
自动光圈 输出
2、云台的连接
安
全
定位卡销
底座
视频信号输出转接插座 (BNC插座)
VIDEO IN
防
范
视频输出
(切换后)
技
6、监视器的连接
术
视频输出 (切换前)
应
视频输出
视频输出
用
VIDEO
IN
OUT
7、控制主机的连接
安
全
视频输出
视频输入
防
RS-485
范
接收/发送
技
VIDEO OUT
VIDEO IN
术
地址拔码
AUDIO OUT
AUDIO IN
应
音频输出
音频输入
常见的几个视频传输方式介绍
![常见的几个视频传输方式介绍](https://img.taocdn.com/s3/m/08ed0874cbaedd3383c4bb4cf7ec4afe04a1b1d3.png)
常见的⼏个视频传输⽅式介绍常见的⼏个视频传输⽅式介绍1、视频基带传输:是最为传统的电视监控传输⽅式,对0~6MHz视频基带信号不作任何处理,通过同轴电缆(⾮平衡)直接传输模拟信号。
其优点是:短距离传输图像信号损失⼩,造价低廉,系统稳定。
缺点:传输距离短,300⽶以上⾼频分量衰减较⼤,⽆法保证图像质量;⼀路视频信号需布⼀根电缆,传输控制信号需另布电缆;其结构为星形结构,布线量⼤、维护困难、可扩展性差,适合⼩系统。
2、光纤传输:常见的有模拟光端机和数字光端机,是解决⼏⼗甚⾄⼏百公⾥电视监控传输的最佳解决⽅式,通过把视频及控制信号转换为激光信号在光纤中传输。
其优点是:传输距离远、衰减⼩,抗⼲扰性能最好,适合远距离传输。
其缺点是:对于⼏公⾥内监控信号传输不够经济;光熔接及维护需专业技术⼈员及设备操作处理,维护技术要求⾼,不易升级扩容。
3、⽹络传输:是解决城域间远距离、点位极其分散的监控传输⽅式,采⽤MPEG2/4、H.264⾳视频压缩格式传输监控信号。
其优点是:采⽤⽹络视频服务器作为监控信号上传设备,有Internet⽹络安装上远程监控软件就可监看和控制。
其缺点是:受⽹络带宽和速度的限制,只能传输⼩画⾯、低画质的图像;每秒只能传输⼏到⼗⼏帧图像,动画效果⼗分明显并有延时,⽆法做到实时监控。
4、微波传输:是解决⼏公⾥甚⾄⼏⼗公⾥不易布线场所监控传输的解决⽅式之⼀。
采⽤调频调制或调幅调制的办法,将图像搭载到⾼频载波上,转换为⾼频电磁波在空中传输。
其优点是:省去布线及线缆维护费⽤,可动态实时传输⼴播级图像。
其缺点是:由于采⽤微波传输,频段在1GHz以上,常⽤的有L波段(1.0~2.0GHz)、S波段(2.0~3.0GHz)、Ku波段(10~12GHz),传输环境是开放的空间很容易受外界电磁⼲扰;微波信号为直线传输,中间不能有⼭体、建筑物遮挡;Ku波段受天⽓影响较为严重,尤其是⾬雪天⽓会有严重⾬衰想象。
5、双绞线传输(平衡传输):也是视频基带传输的⼀种,将75Ω的⾮平衡模式转换为平衡模式来传输的。
监控系统视频传输方式
![监控系统视频传输方式](https://img.taocdn.com/s3/m/fc6a6979a417866fb84a8e56.png)
监控系统视频传输方式浅析摘要在监控系统中,监控图像的传输是整个系统的一个至关重要的环节,选择何种介质和设备传送图像和其它控制信号将直接关系到监控系统的质量和可靠性。
关键词监控系统视频传输方式中图分类号: u672.7+4 文献标识码:a 文章编号:目前,在监控系统中用来传输图像信号的介质主要有同轴电缆、双绞线和光纤,对应的传输设备分别是同轴视频放大器、双绞线视频传输设备和光端机。
要组建一个高质量的监控网络,就必须搞清楚这三种主要传输方式的特点和使用环境,以便针对实际工程需要采取合适的传输介质和设备。
以下简单介绍以上三种传输介质。
1 同轴电缆和视频放大器根据对同轴电缆自身特性的分析,当信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。
一般来讲,信号频率越高,衰减越大。
视频信号的带宽很大,达到6mhz,并且,图像的色彩部分被调制在频率高端,这样,视频信号在同轴电缆内传输时不仅信号整体幅度受到衰减,而且各频率分量衰减量相差很大,特别是色彩部分衰减最大。
所以,同轴电缆只适合于近距离传输图像信号,当传输距离达到200米左右时(根视频线缆的粗细有关),图像质量将会明显下降,特别是色彩变得暗淡,有失真感。
在工程实际中,为了延长传输距离,要使用视频放大器。
视频放大器对视频信号具有一定的放大,并且还能通过均衡调整对不同频率成分分别进行不同大小的补偿,以使接收端输出的视频信号失真尽量小。
但是,视频放大器并不能无限制级联,一般在一个点到点系统中视频放大器最多只能级联2到3个,否则无法保证视频传输质量,并且调整起来也很困难。
因此,在监控系统中使用同轴电缆时,为了保证有较好的图像质量,一般将传输距离范围限制在四、五百米左右。
2 双绞线和双绞线视频传输设备由于传统的同轴电缆监控系统存在着一些缺点,特别是传输距离受到限制,所以寻求一种经济、传输质量高、传输距离远的解决方案十分必要。
早期,在传输距离超过五、六百米的监控系统中一般使用多模光纤和多模光端机,这虽然解决了远距离传输的问题,但是系统造价增加了很多,并且,光纤的施工复杂,需要专业人员和专用设备。
摄像头与监控的连接方法

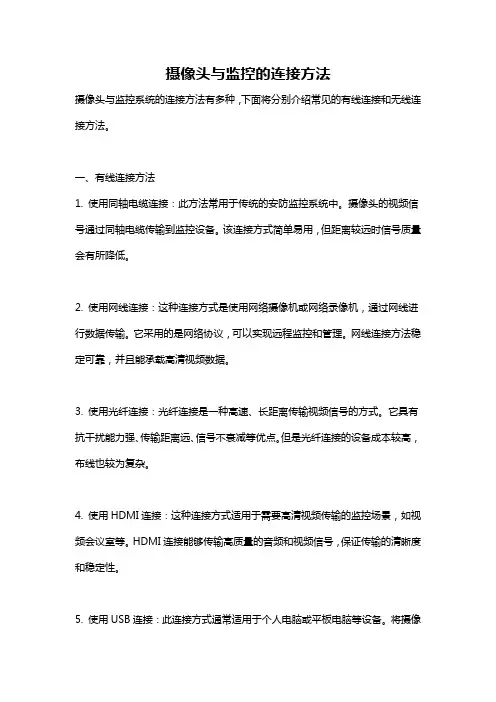

![摄像头与监控的连接方法](https://img.taocdn.com/s3/m/289db631ba68a98271fe910ef12d2af90242a8cc.png)
摄像头与监控的连接方法摄像头与监控系统的连接方法有多种,下面将分别介绍常见的有线连接和无线连接方法。
一、有线连接方法1. 使用同轴电缆连接:此方法常用于传统的安防监控系统中。
摄像头的视频信号通过同轴电缆传输到监控设备。
该连接方式简单易用,但距离较远时信号质量会有所降低。
2. 使用网线连接:这种连接方式是使用网络摄像机或网络录像机,通过网线进行数据传输。
它采用的是网络协议,可以实现远程监控和管理。
网线连接方法稳定可靠,并且能承载高清视频数据。
3. 使用光纤连接:光纤连接是一种高速、长距离传输视频信号的方式。
它具有抗干扰能力强、传输距离远、信号不衰减等优点。
但是光纤连接的设备成本较高,布线也较为复杂。
4. 使用HDMI连接:这种连接方式适用于需要高清视频传输的监控场景,如视频会议室等。
HDMI连接能够传输高质量的音频和视频信号,保证传输的清晰度和稳定性。
5. 使用USB连接:此连接方式通常适用于个人电脑或平板电脑等设备。
将摄像头通过USB接口与计算机相连接,可以通过安装软件实现监控图像的显示和录制。
二、无线连接方法1. 使用Wi-Fi连接:无线摄像头可以通过Wi-Fi连接到无线路由器,从而实现与监控设备的远程传输。
该方式具有便携性强、安装方便等优点,适用于临时安装或无法进行有线布线的场景。
2. 使用蓝牙连接:某些特殊的摄像头可以通过蓝牙连接到监控设备。
蓝牙连接方式适用于距离较短,且无需高清视频传输的场景。
3. 使用4G/5G连接:随着移动网络的不断发展,现在的监控系统可以通过4G 或5G网络进行远程监控。
这种方式可以实现无线高速的视频传输,适用于保安巡逻车、临时工地等需要移动或临时监控的场景。
无论是有线连接还是无线连接,摄像头与监控系统的连接方式都需要根据具体情况进行选择。
根据需求选择适合的连接方式,可以有效保证监控系统的稳定性和可靠性。
总之,摄像头与监控系统的连接方法多种多样,每种方式都有其适用的场景和优势。
视频监控传输方案
![视频监控传输方案](https://img.taocdn.com/s3/m/ba19f7425bcfa1c7aa00b52acfc789eb172d9ec4.png)
以我给的标题写文档,最低1503字,要求以Markdown文本格式输出,不要带图片,标题为:视频监控传输方案# 视频监控传输方案## 1. 引言视频监控系统广泛应用于各个领域,如公共安全、交通监控、工业监控等。
传统的视频监控系统主要采用模拟传输方式,但是随着科技的进步和网络的普及,数字视频监控系统逐渐成为主流。
本文将介绍几种常见的视频监控传输方案,包括有线传输、无线传输以及混合传输方案。
## 2. 有线传输方案有线传输方案是一种稳定可靠的视频传输方式。
常见的有线传输方式有以下几种:### 2.1. 同轴电缆传输同轴电缆传输是一种常见的模拟视频传输方式,适用于小范围的视频监控系统。
该传输方式通过同轴电缆传输视频信号和电源信号,具有传输距离远、传输质量高的优点。
### 2.2. 网线传输网线传输是一种数字视频传输方式,适用于中小型的视频监控系统。
该传输方式利用网线传输视频信号和电源信号,常用的协议有TCP/IP、UDP等,具有传输距离远、传输速度快的特点。
### 2.3. 光纤传输光纤传输是一种高速的视频传输方式,适用于大型的视频监控系统。
该传输方式利用光纤传输视频信号,具有传输距离远、传输速度快、抗干扰能力强的优点。
## 3. 无线传输方案无线传输方案是一种灵活便捷的视频传输方式。
常见的无线传输方式有以下几种:### 3.1. Wi-Fi传输Wi-Fi传输是一种常见的无线视频传输方式,适用于小范围的视频监控系统。
该传输方式利用无线局域网传输视频信号,常用的协议有802.11b/g/n/ac等,具有传输距离近、安装便捷的特点。
### 3.2. 4G/5G传输4G/5G传输是一种移动网络传输方式,适用于移动视频监控系统。
该传输方式通过4G/5G网络传输视频信号,具有传输距离远、传输速度快的优点。
## 4. 混合传输方案混合传输方案是一种结合有线传输和无线传输的视频传输方式。
常见的混合传输方案有以下几种:### 4.1. 有线+无线传输有线+无线传输方案将有线传输和无线传输相结合,既保证了传输的稳定性和可靠性,又提高了传输的灵活性。
视频监控的原理
![视频监控的原理](https://img.taocdn.com/s3/m/0ade8645bb1aa8114431b90d6c85ec3a87c28b04.png)
视频监控的原理
视频监控是一种通过摄像设备采集图像或视频,通过传输、处理和存储技术实现对某个区域的实时监测和记录的系统。
其原理主要分为以下几个方面:
1. 摄像设备:使用摄像机或监控摄像头对监控区域进行实时拍摄,并将拍摄到的图像或视频信号传输至监控中心。
摄像设备可以采用不同的工作原理,包括CCD(电荷耦合器件)或CMOS(互补金属氧化物半导体)等技术。
2. 视频传输:监控系统通过有线或无线的方式将摄像设备采集到的图像或视频信号传输至监控中心。
传输方式包括以太网、无线网络、光纤等,其中以太网传输是最常用的方式。
3. 视频处理:在监控中心,接收到的图像或视频信号经过处理,包括图像的增强、分割、压缩等。
处理后的视频信号能够更清晰地展示监控区域的场景。
4. 视频存储:处理后的视频信号可以通过录像机、硬盘录像机、网络存储设备等进行存储,以便后期检索和回放。
5. 视频监控系统的管理和控制:通过监控中心的管理软件,用户可以对监控系统进行集中管理和控制,包括视频源的选择、画面的切换、图像的调整等。
总的来说,视频监控的原理是通过摄像设备采集图像或视频信号,通过传输、处理和存储技术将信号传输至监控中心,进行
实时监测和记录。
这样可以实现对某个区域的监控,并对需要的监控视频进行存储和管理。
视频传输类型及原理简介
![视频传输类型及原理简介](https://img.taocdn.com/s3/m/78b5cd4f2e3f5727a5e96282.png)
视频传输类型及原理简介视频传输规定:视频设备的输入输出阻抗75Ω(相互配接和通用性)种类:1、基带同轴传输。
2、基带双绞线传输。
3、射频调制解调传输。
4、光缆调制解调传输。
5、视频数字(网络)传输。
6、微波传输。
7、无线天线视频监控系统。
一、基带同轴传输:{0~6M,1V p-p,75Ω}图:同轴电缆是唯一可以不用附加传输设备也能有效传输视频信号方法。
(绝对衰减最小)。
突出矛盾就是频率失真,在传输通道视频失真度条件下,75-5可传输120m(200m以上可观察到失真)。
“频率加权放大技术”目前已成熟,仅用一个末端补偿设备,75-5→2000m;若前后补偿,可到3000m。
单端不平衡传输,一根为信号线;一根为零线,优点:传输阻抗,不受外界干扰和不对外产生干扰。
缺点:分布参量值较大,损耗严重。
线越长越严重。
线缆衰减是指线缆传输信息期发生的能量降低或损耗,它遵循一种叫趋肤效应和近似效应的物理定理,随着频率的增加会增大,导体内部的电子流产生的磁场迫使电子向导体表面聚集,频率越高这个表层越薄,这一效应对电缆的衰减影响相当显著,且衰减与频率的平方根近似成正比。
可知要求 75-5≤200m75-7≤400m75-9≤600m75-13≤800m如超过800m,不建议用同轴传输,由于分布参数更大,寄生干扰引入,图像质量下降。
二、双绞线传输:图:平衡传输方式:不平衡输入的视频经发送器A转换为平衡输出,传输回路的两根线分别是幅度相等相位相反的差分信号,在接收器B中将平衡信号再转换回不平衡信号,以便与现行设备配接。
由于双绞线上的两个信号大小相等,极性相反,且两线相绞(不断改变方向),这样线间的寄生电抗与其相邻电抗也极性相反大小相等。
(两线完全平衡时)图:C1、C2、…C n是每对双绞线每一绕结的分布电容。
L1、L2、…L n是每对双绞线每一绕结的感应电感。
电容C 总= C 1+C 2+…+C n +(-C n+1) 总感应电感BA B A L L L L L +∙=总 L A =L 1+(-L 3)+…+L nL B =-L 2+L 4+…+(-L n+1)当绕结基本平衡时:C n = C n+1,L 总=0,C 总=0这表明从传输信号的角度分析两线间的寄生电容、寄生电感趋于零,但对外界干扰信号而言上述结果并不存在。
监控系统的视频传输
![监控系统的视频传输](https://img.taocdn.com/s3/m/c27050ad4bfe04a1b0717fd5360cba1aa8118c2f.png)
监控系统的视频传输随着科技的发展和网络的普及,监控系统已经成为了现代社会的重要组成部分。
在各个领域,如公共场所、企业、学校、住宅区等,监控系统通过视频传输技术帮助我们监测安全,维护秩序。
本文将就监控系统的视频传输技术进行论述。
一、监控系统的视频传输概述视频传输是监控系统中的核心技术之一。
它通过将拍摄到的实时画面传输到监控中心或其他终端设备,实现对目标区域的实时监控。
传统的监控系统视频传输主要通过有线传输,如同轴电缆、网线等。
然而,随着无线技术的发展,现代监控系统普遍采用了无线视频传输技术,如Wi-Fi、4G等。
二、有线视频传输技术1. 同轴电缆传输同轴电缆传输是传统监控系统中最常见的视频传输方式。
它通过同轴电缆将监控摄像机采集到的视频信号传输到监控中心或终端设备。
同轴电缆传输具有传输距离远、抗干扰能力强等优点,但受限于线路长度和信号质量,传输距离有限。
2. 网线传输随着网络技术的发展,网线传输成为了许多监控系统中使用的视频传输方式。
它通过网线(如CAT5、CAT6)将视频信号传输到监控中心或终端设备。
网线传输具有传输距离远、带宽大、抗干扰能力强等优点,在一些大型监控系统中被广泛采用。
三、无线视频传输技术1. Wi-Fi传输Wi-Fi传输是目前应用最广泛的无线视频传输技术之一。
通过将监控摄像机连接到无线网络,实现视频信号的无线传输。
Wi-Fi传输具有传输距离远、安装方便等优点,但受限于信号干扰、带宽限制等因素,可能存在画面延迟和不稳定等问题。
2. 4G传输4G传输技术利用移动通信网络,将监控摄像机采集到的视频信号传输到监控中心或终端设备。
4G传输具有覆盖范围广、传输速率快等优点,适用于无法铺设有线网络的场景。
四、视频传输优化技术为了提高视频传输的稳定性和效果,监控系统采用了一些视频传输优化技术。
1. 压缩技术视频传输中常用的压缩技术有H.264、H.265等。
这些技术通过减少视频数据量,降低传输带宽要求,提高传输效率。
监控视频信号的几种传输方式和各自的优缺点
![监控视频信号的几种传输方式和各自的优缺点](https://img.taocdn.com/s3/m/87d8c945fe4733687e21aad4.png)
监控视频信号的几种传输方式和各自的优缺点视频线缆传输可以分为同轴基带传输、双绞线基带传输、射频传输、光缆传输、数字(网络)传输等几种方式。
一、视频同轴基带传输我国PAL-D视频基带0-6M,复合视频基带一般指视频基带和音频副载波为8M带宽。
同轴视频传输是应用最早,用量最大,最容易操作的一种视频传输方式。
同轴视频基带传输的技术要点是:1. 同轴电缆的信号传输是以“束缚场”方式传输的,就是说把信号电磁场“束缚”在外屏蔽层内表面和芯线外表面之间的介质空间内,与外界空间没有直接电磁交换或“耦合”关系。
所以同轴电缆是具有优异屏蔽性能的传输线;同轴电缆属于超宽带传输线,应用范围一般为0Hz-2Ghz以上;它又是唯一可以不用传输设备也能直接传输视频信号的线缆;2. 视频基带信号处在0-6M的频谱最低端,所以视频基带传输又是绝对衰减最小的一种传输方式。
但也正是因为这一点,频率失真-高低频衰减差异大,便成为视频传输需要面对的主要问题;在视频传输通道幅频特性“-3db”失真度要求内,75-5电缆传输距离约为120-150米;工程应用传输距离在2、3百米以内还比较好,网上论坛里提供的“感官标准”传输距离数据,从3、5百米到1千多米都有,实际是没有标准,也就没有实际参考意义。
3. 同轴视频基带传输的主要技术问题是:为实现远距离传输的频率加权放大和抗干扰问题。
对常见的电梯、车间、传输耦合等各类干扰,已可以有效解决,我国自有知识产权的加权抗干扰专利技术的应用,在有效抑制干扰的同时,也能有效补偿电缆衰减和频率失真,属于抗干扰传输设备。
其前端有源—后端无源抗干扰传输距离(75-5)在1000米左右,前后端都有源为1500-2000米;与加权视频放大器配套的抗干扰传输距离3公里,75-7电缆可以达到5公里。
双绝缘双屏蔽抗干扰同轴电缆是与同轴电缆穿镀锌铁管原理一样,施工更方便,成本更低,在常见电磁干扰环境下,可以作为防止干扰入侵,又可方便设计和施工的工程选择;同轴视频基带传输设备我国频率加权视频放大专利技术的出现,有效解决了视频传输的频率失真问题,产品已经比较成熟,在视频传输通道“-3db”失真度要求内,仅用一级末端补偿,75-5电缆传输距离已经提高到了2000米以上,前后双端补偿的视频恢复设备已经突破3公里。
视频监控系统的三大传输方式优缺点
![视频监控系统的三大传输方式优缺点](https://img.taocdn.com/s3/m/8298d0677e21af45b307a8ea.png)
目前用在监控系统中有3大传输方式:PoE(以太网供电传输)、EoC(同轴电缆传输)以及PLC(电力线传输)。
PoE(以太网供电传输)PoE技术有很多优点。
它通过相同的以太网电缆传输数据,具备一线多用的功能。
正如业内人士所说,如果监控摄像机支持PoE,那么不仅简化了安装流程。
降低安装及维护成本,从客观数据反映来看还提高了监控系统的稳定性。
搭建模拟监控系统必须要安装电源线及铺设电源管道,既要有稳定的供电,还要考虑室外使用环境。
作为一个单一的以太网供电系统和数据传输通道,网线简化了很多流程。
此外,电源集中管理问题迎刃而解。
PoE传输可以节省空间,由于不需要复杂的线缆传输基数设施,大大减少了人力成本。
整套监控系统没有我们通常所理解的电源、电线,安全性大大提高。
纯弱电化办公减少了危险。
由于有诸多的好处,PoE技术在网络中被广泛使用,最明显的就是PoE交换机等设备消耗量呈阶梯式增长。
如深圳丰润达科技的PoE交换机及以太网交换机系列,被安防工程商大量运用在安防监控和室内无线覆盖中,在助力网络高清监控发展的同时,也带动了PoE的发展。
PoE交换机供电方式是现在高清监控主流供电方式。
EoC(同轴电缆传输)被称为最省事的传输,EoC传输的最大优点在于能够利用现有的同轴电缆,节省了新传输介质的安装成本。
在不改动任何监控架构的前提下,EoC传输距离长且传输速率较快。
当然,随着距离的进一步增加,视频信号也有所衰减,但速率仍然可保持1.5Mbps的理想值。
使用SLOC一个额外好处是,它支持混合模拟和网络摄像机的监控系统,除了通过同轴电缆电源的模拟系统,人们可以在重要的地方更换网络监控摄像机,在保证监控质量的前提下,改造成本明显降低。
PLC(电力线传输)被称作最家用的传输方式,相比较上面的传输技术,PLC不需要安装额外的电线,做到了即插即用的模式;不存在监控摄像机是否兼容问题,因为没有一款监控摄像机不需要供电。
对于PLC电力线传输最好的诠释就是把监控摄像机当做家里的电器,无论串联还是并联,视频传输、供电都依靠电线完成。
视频监控系统主要传输模式
![视频监控系统主要传输模式](https://img.taocdn.com/s3/m/609f47aca1116c175f0e7cd184254b35eefd1a36.png)
视频监控系统主要传输模式目前,视频监控系统常见的传输方式有双绞线传输、射频传输、光纤传输、微波传输和网络传输等方式。
(一)双绞线传输双绞线传输也称网线传输。
与非平衡的同轴电缆传输相反,它属于平衡传输,是采用差分放大补偿设备来弥补线路衰减,在视频双绞线两端加装转换设备进行视频信号传输的一种方式。
它可以使用普通超五类双绞线,每对双绞线可以传输一路视频信号,可以一线多用,从而提高了线缆的综合利用率:并且抗共模干扰能力强:使用专用的发射端和接收端设备,可以使有效传输距离达到1000~1500m。
双绞线是特性阻抗为100Ω的平衡传输方式,而绝大多数前端的摄像机和后端的视频设备都是单极性、75Ω匹配连接的。
采用双绞线传输时,必须在前后端进行“单-双”(平衡-不平衡)转换和电缆特性阻抗752-100D匹配转换,不能像同轴电缆那样在无交换设备的情况下直接传输视频信号。
双绞线视频传输设备和双绞线配合使用时,可在1.5km的距离范围内实现高质量的视频信号传输。
双绞线传输的布线及设备使用安装简单、系统造价较低、扩展较方便,具有较强的电源及地线抗干扰能力,中距离传输视频信号幅度的衰减及不同频率间的衰减差较小,线缆的有效利用率较高。
但在远距离传输时,高频信号的较大衰减会造成一定程度的色彩偏移,线缆强度较低,不能应用于野外布线。
(二)射频传输射频传输又叫宽频共缆传输,是用视频基带信号对几十到几百兆赫兹的高频载波调幅,形成一个8MHz射频调幅波带宽的“频道”。
将多路监控图像、伴音、控制及报警信号集成到“一根”同轴电缆中进行双向传输。
它采用高频信号,回避了大部分的中低频及变频干扰信号的波段,具有较强的抗干扰能力。
1.工作原理通过调制技术,它把不同载波的视频、音频及控制信号集成到“一根”同轴电缆进行双向传输,是个多系统、多信号集成的双向传输。
每路视音频信号大约占用8MHz的带宽,一根使用共缆技术的同轴电缆就可以较高质量地传输40~50路音视频信号。
监控师中级证考试题库
![监控师中级证考试题库](https://img.taocdn.com/s3/m/0cf2ae17f56527d3240c844769eae009581ba2d0.png)
监控师中级证考试题库一、单选题1. 监控系统的最基本功能是()A. 视频存储B. 视频传输C. 实时监控D. 报警联动2. 以下哪个不是闭路电视监控系统(CCTV)的组成部分?A. 摄像机B. 显示器C. 路由器D. 录像机3. 监控系统中,DVR代表的是()A. 数字视频录像机B. 数字视频接收机C. 数字视频发射机D. 数字视频转换机4. 在监控系统中,以下哪种方式不属于视频信号传输方式?A. 同轴电缆B. 光纤C. 无线网络D. 蓝牙5. 监控系统中,实现远程监控的常用技术是()A. RS-485B. TCP/IPC. RS-232D. HDMI6. 以下哪个不是监控系统中的常见图像分辨率?A. 720PB. 1080PC. 2160PD. 480I7. 监控系统维护中,以下哪项不是定期检查的内容?A. 摄像机清洁B. 线路检查C. 软件更新D. 硬件升级8. 在监控系统中,实现多画面分割显示的设备是()A. 矩阵切换器B. 视频分配器C. 视频处理器D. 视频存储器9. 以下哪个不是监控系统设计时需要考虑的因素?A. 环境光线B. 监控范围C. 网络带宽D. 电源电压10. 监控系统中,实现图像放大查看的设备是()A. 放大器B. 显示器D. 云台控制器二、多选题1. 监控系统设计时需要考虑的要素包括()A. 系统稳定性B. 系统扩展性C. 成本预算D. 用户需求2. 监控系统中,以下哪些设备可以用于视频信号的存储?A. 硬盘录像机B. 网络存储器C. 光盘刻录机D. 移动硬盘3. 以下哪些因素会影响监控图像的清晰度?A. 摄像机分辨率B. 传输线路质量C. 显示器分辨率D. 环境光线条件4. 监控系统维护中,以下哪些措施可以延长设备使用寿命?A. 定期清洁B. 定期检查线路C. 软件定期更新D. 避免高温环境5. 监控系统中,以下哪些技术可以实现远程访问?A. VPNB. 云服务D. 电子邮件通知三、判断题1. 监控系统中,所有的摄像机都需要24小时不间断供电。
安防监控系统的视频数据传输
![安防监控系统的视频数据传输](https://img.taocdn.com/s3/m/9e5744ce6429647d27284b73f242336c1eb930f0.png)
安防监控系统的视频数据传输在安防监控系统中,视频数据传输是至关重要的一环。
随着技术的不断发展,视频数据传输的方式也不断创新。
本文将就安防监控系统的视频数据传输进行探讨。
一、传统有线传输方式在早期的安防监控系统中,采用的是有线传输方式。
这种方式通过视频信号线将监控摄像头拍摄到的画面传输到监控中心或者录像设备上。
有线传输方式的优点在于传输稳定可靠,不容易受到外界环境干扰。
然而,有线传输方式受限于线缆长度,需要在布线过程中精细计算线缆的长度和接头的质量,以确保信号的有效传输。
此外,有线传输方式还存在着线缆走线不美观的问题,不适用于某些特殊场景。
二、无线传输方式随着无线通信技术的日益成熟,无线传输方式逐渐应用于安防监控系统中的视频数据传输。
无线传输方式利用无线信号将视频数据从摄像头传输到接收设备上。
这种传输方式的优点在于不需要布设繁琐的有线线缆,方便灵活,并且能够传输远距离的视频数据。
然而,无线传输方式容易受到信号干扰的影响,可能会导致图像的模糊或者有干扰条纹的情况出现。
此外,无线传输方式的传输速率相对有限,不适合对实时性要求较高的场景。
三、网络传输方式随着计算机网络技术的普及,网络传输方式成为了现代安防监控系统中视频数据传输的主流方式。
网络传输方式通过将视频数据转换成数字信号,利用网络传输协议将数据传输到监控中心或者其他设备上。
网络传输方式的优点在于传输速度快,能够实现实时监控,并且支持远程访问和管理。
此外,网络传输方式还可以通过合理的网络架构和带宽规划,实现多路视频数据同时传输和存储。
然而,网络传输方式对网络带宽和网络稳定性要求较高,需要保证网络的稳定运行和足够的带宽资源。
四、融合传输方式为了综合充分利用各种传输方式的优点,一些安防监控系统采用了融合传输方式。
融合传输方式可以根据实际场景需求,选择合适的传输方式进行视频数据传输。
例如,在有线传输方式无法满足需求的长距离传输场景中,可以采用无线传输方式进行数据传输。
电视监控系统的传输方式和常用线缆
![电视监控系统的传输方式和常用线缆](https://img.taocdn.com/s3/m/ca61a7c00c22590102029d61.png)
电视监控系统的传输方式和常用线缆在监控系统中,监控图象的传输是整个系统的一个至关重要的环节,选择何种介质和设备传送图象和其它控制信号将直接关系到监控系统的质量和可靠性。
目前,在监控系统中用来传输图象信号的介质主要有同轴电缆、双绞线和光纤,对应的传输设备分别是同轴视频放大器、双绞线视频传输设备和光端机。
同轴电缆是较早使用,也是使用时间最长的传输方式。
后来,由于远距离和大范围图象监控的需要以及人们对监控图象质量的要求提高,监控网络中开始大量使用光纤来传输图象信号。
至于双绞线被使用到图象监控网络中则是近来的事,它的出现主要很好地解决了两个方面的问题:一方面,它解决了200 米至2000 米距离范围内高质量图象信号传输的问题,因为在这段距离范围内同轴电缆传输难以达到要求而光纤传输又显得不太经济;另一方面,它解决了大规模密集型监控网络的布线问题,双绞线自身的尺寸和柔软性克服了大量使用同轴电缆时的布线难题。
当然,双绞线还具有抗干扰能力强、价格便宜等优点。
正是由于双绞线很好地解决了长期困扰着人们的这些问题,所以它在监控网络的应用立即引起了业界广泛的关注,在较短的时间内已经被大量使用到工程实践中,并且取得了很好的应用成果。
每个监控工程都有其自身的特点和特殊性,因此在组建监控网络时需要充分考虑这些具体情况,选用最为合适的图象和信号传输方式。
鉴于同轴电缆、双绞线和光纤是目前监控系统中使用最广的三种传输介质,我们可以从几个方面对它们作一些分析和比较。
一、特点和传输特性分析1、同轴电缆同轴电缆具有价格较便宜、铺设较方便的优点(相对于光纤而言),所以,一般在小范围的监控系统中,由于传输距离很近,使用同轴电缆直接传送监控图象对图象质量的损伤不大,能满足实际要求。
但是,根据对同轴电缆自身特性的分析,当信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。
一般来讲,信号频率越高,衰减越大。
视频信号的带宽很大,达到6MHz,并且,图象的色彩部分被调制在频率高端,这样,视频信号在同轴电缆内传输时不仅信号整体幅度受到衰减,而且各频率分量衰减量相差很大,特别是色彩部分衰减最大。
监控系统的实时视频传输
![监控系统的实时视频传输](https://img.taocdn.com/s3/m/f8cc856b2e60ddccda38376baf1ffc4ffe47e2b7.png)
监控系统的实时视频传输随着科技的不断发展,监控系统已经成为了现代社会的必备设备之一。
监控系统可以广泛应用于各种场景,如公共安全、交通管理、工业控制等领域。
而监控系统的实时视频传输则是保证监控系统正常运行的重要环节之一。
本文将从技术角度来讨论监控系统的实时视频传输。
一、传输方式监控系统的实时视频传输可以通过不同的方式实现。
其中,有线传输和无线传输是常见的两种方式。
1. 有线传输:有线传输指的是使用网线或光纤等有线介质来传输视频信号。
有线传输的特点是稳定可靠,不受外界干扰的影响。
目前,大多数监控系统都采用有线传输方式进行实时视频传输。
2. 无线传输:无线传输指的是使用无线信号来传输视频信号。
无线传输的特点是方便灵活,不需要布设大量的线缆。
然而,由于受到信号干扰的影响,无线传输在传输稳定性上稍逊于有线传输。
二、传输协议为了实现监控系统的实时视频传输,需要使用相应的传输协议。
常见的传输协议包括TCP/IP、UDP等。
1. TCP/IP协议:TCP/IP协议是互联网传输常用的协议之一,它通过建立可靠的连接来传输数据。
TCP/IP协议适合传输对数据准确性要求较高的监控视频。
2. UDP协议:UDP协议是一种无连接的协议,它将数据以数据包的形式传输,不保证数据的可靠性。
UDP协议适合传输对实时性要求较高的监控视频。
三、传输主体实时视频传输的主要参与方有监控设备、传输设备和显示设备。
1. 监控设备:监控设备包括摄像头、摄像机等设备,它们负责采集监控场景的视频信号。
2. 传输设备:传输设备包括视频服务器、编码器等设备,它们负责将采集到的视频信号进行编码,并通过网络进行传输。
3. 显示设备:显示设备包括监视器、电视机等设备,它们负责接收传输设备传输过来的视频信号,并将其显示出来。
四、传输技术为了保证监控系统实时视频传输的质量和稳定性,需要使用一些传输技术来提升传输性能。
1. 数据压缩:监控视频通常具有较高的数据量,为了减少传输带宽的占用,需要对视频数据进行压缩。
做监控常用的4种传输方式
![做监控常用的4种传输方式](https://img.taocdn.com/s3/m/9afb54772f3f5727a5e9856a561252d381eb2059.png)
做监控常用的4种传输方式我们在做监控的实践当中,根据甲方的环境的不同,会采取不同的方案。
采用正确的施工方案,一是会提高监控系统的稳定性,二是 会提高施工效率,三是会降低成本。
今天,我给大家讲述数字监控在 数据传输方面的几种方案或者叫方式。
第一、经典的方式,一台摄像机一个电源、一条网线布线需要布两种线:电源线,网线。
电源线传输220V 交流电,每台摄像机需要一个电源来供电。
网线是用来传输数据到录像机的。
两都缺一不可。
lalCFTl^型用窗箱常旭已聿忖笠芸[向国《窿s9漏皓硬盘酣酗声的腰反限4M 口富走联外触我快的上网调各Xlodrni国史强wi a 四口第二种、使用POE交换机,每台摄像机只需要一条网线,无需电源线这种方式,只使用8芯的网线做为传输介质,不再需要电源线,传输距离可达160米,有的厂家据称现在采用非标模式可以达到250 米。
典型宸用鼻吒翻腓他悼乱峋嗡欧明使用POE交换机做监控工程,有什么优势?1、不用布电源线了,节省材料,节省人工,提高了施工效率!2、纯弱电施工,无触电危险,无火灾隐患!3、不再使用电源,减少故障概率,降低维护成本!4、与收纳支架配合,工程更美观,验收更易通过!5、降低施工难度,简单易行,更容易上手!还有哪些好处,使用过桢田POE 交换机的朋友可以自行体会!第三、光纤+收发器,让传输距离更远!当监控的距离超过100多米,一般情况下,网线就无能为力了。
这个时候一般会考虑使用光纤了。
光纤的距离可达20公里!光纤是用光来传输数据,需要与光纤收发器配合来完成工作。
光纤收发器成对使用,用来进行光信号和电信号的转换。
如下图:光纤收发器分为百兆和千兆的,根据所带摄像机的数量可选。
电工比泳现翦先配见 BSW里忠先耳控葩讨盘沮寤把斑视 itt 带库机 1VISHE 领光证机虎科㊄点应吏承簟凿4城物海机 _ .一,0地花光纤价格便宜,传输距离远,在监控工程中大量使用。
但是光纤需要熔接,熔接设备价格昂贵,所以一般熔接需要找专人进行,这需一定的费用,还需要一定的时间。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
监控系统中视频信号传输方式监控系统中,视频信号的传输是整个系统非常重要的一环,也是广大工程商挺挠头的一件事,随着工程中监控设备价格的透明性和工程商竞争的加剧,信号传输部分的费用越来越受到大家的重视;目前,在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式,对于不同场合、不同的传输距离,怎样能保证传输质量、降低费用,根据多年的工程经验,在这里我们作一些介绍供参考。
一、 同轴电缆传输 (一)通过同轴电缆传输视频基带信号 视频基带信号也就是通常讲的视频信号,它的带宽是0-6MHZ,一般来讲,信号频率越高,衰减越大,一般设计时只需考虑保证高频信号的幅度就能满足系统的要求,视频信号在5.8MHZ的衰减如下:SYV75-3 96编国标视频电缆衰减30dB/1000米, SYV75-5 96编国标视频电缆衰减19dB/1000米,,SYV75-7 96编国标视频电缆衰减13dB/1000米;如对图象质量要求很高,周围无干扰的情况下,75-3电缆只能传输100米,75-5传输160米,75-7传输230米;实际应用中,存在一些不确定的因素,如选择的摄像机不同、周围环境的干扰等,一般来讲,75-3电缆可以传输150米、75-5可以传输300米、75-7可以传输500米;对于传输更远距离,可以采用视频放大器(视频恢复器)等设备,对信号进行放大和补偿,可以传输2-3公里;另外,通过一根同轴电缆还 可以实现视频信号和控制信号的共同传输,即同轴视控传输技术,下面简单介绍一下该技术: 在监控系统中,需要传输的信号主要有两种,一个是图像信号,另一个是控制信号。
其中视频信号的流向是从前端的摄像机流向控制中心;而控制信号则是从控制中心流向前端的摄像机(包括镜头)、云台等受控对像;并且,流向前端的控制信号,一般又是通过设置在前端的解码器解码后再去控制摄像机和云台等受控对像的。
同轴视控传输技术是利用一根视频电缆便可同时传输来自摄象机的视频信号以及对云台、镜头的控制功能,这种传输方式节省材料和成本、施工方便、维修简单化,在系统扩展和改造时更具灵活性;同轴视控实现方法有两类: 一是采用频率分割,即把控制信号调制在与视频信号不同的频率范围内,然后同视频信号复合在一起传送,再在现场做解调将两者区分开;由于采用频率分割技术,为了完全分割两个不同的频率,需要使用带通滤波器、带通陷波器和低通滤波器、低通陷波器,这样就影响了视频信号的传输效果;由于需将控制信号调制在视频信号频率的上方,频率越高,衰减越大,这样传输距离受到限制;另外方法是采用双调制的方式,将视频信号和控制信号调制在不同的频率点,和有线电视的原理一样,再在前、后端解调。
二是利用视频信号场消隐期间来传送控制信号,类似于电视图文传送;将控制信号直接插入视频信号的消隐期,视频信号中的消隐期部分在监视器上不显示,故对图像显示不会产生干扰,不影响图像的传输质量,通过前端视频信号的预放大和接收端信号的加权放大,可以大大延伸视频信号的传输距离,如采用75-5的视频电缆,可以实现2000米、75-7电缆实现3500米、75-9电缆5000米的视频传输和反向控制。
(二)通过同轴电缆传输射频信号 视频信号是指将视频信号调制到一定的频率上进行传输,也就是采用有线电视的传输方式,通常所讲的“一线通”、“共缆传输”、“宽频传输”等就是采用的此技术。
采用该技术特别适合于监控点较多和相对集中、距离较远的系统,采用该系统优点是布线简单,抗干扰能力强,但调试相对麻烦,因为是一根电缆传输多路信号,而且有的还要经过放大器放大,如果调试不好就会产生相互干扰(交调);另外,可靠性相对于光缆、视频电缆稍差,因为共缆系统是以串联为主,接头多,特别是靠近机房的部分,如果出问题将影响前面所有的信号(视频直传方案是一对一,一根电缆出问题只会影响一路信号)。
所以采用该方案时,一定要将系统详细的设备位置图给有关“共缆传输”设备的厂家帮助设计系统传输方案,另外你需要配备1台场强仪。
二、 双绞线传输利用双绞线传输视频信号是近几年才兴起的技术,所谓的双绞线一般是指超五类网线,采用该技术与传统的同轴电缆传输相比,其优势越来越明显: (一)优点 布线方便,线缆利用率高。
一根普通超五类网线,内有4对双绞线,可以同时传输4路视频信号,或3路视频信号、1路控制信号;而且网线比同轴电缆更好敷设。
价格便宜。
普通超五类网线的价格相当与75-3视频线,室外防水超五类网线的价格相当与75-5视频线,但网线可以同时传输多路信号,其经济性用户可以根据具体情况核算; 传输距离远,传输效果好。
由于将视频信号进行了放大提升,传输距离可以达到1500米,有些厂家的产品可以保证900米内达到与现场一样的效果; 抗干扰能力强。
双绞线传输采用差分传输方法,其抗干扰能力大于同轴电缆。
(二)使用中注意的问题 选用双绞线的原则:一般选用国产超五类网线,每根网线内有8芯,每芯的直流电阻值应小于15欧/100米(国标小于10欧/100米); 对于不同传输距离,有不同的选择,如大楼内,一般不超过150米,可以选用无源收发器;距离在650米内可以选用前端无源发射、后端有源接收的设备,省去了前端加电的麻烦和设备损坏的可能;650米至1500米可以选用有源发射、有源接收的设备;如超过1500米,可以考虑增加中继器,在2200米内增加1个中继器可以保证效果,如再远建议选择同轴电缆或光缆传输。
室外布线,尽可以选用室外阻水网线,虽然价格高了些,但可靠性可以保证; 对于干扰特强的地方,如电厂、变电站等地方,建议选用屏蔽网线,或在普通网线外套金属管,如采用屏蔽网线一定要注意传输距离,一般控制在700米,采用在监控室单端接地的原则; 对于电梯的干扰,建议选用电梯专用双绞线电缆,它的柔软性能够满足电梯电缆的要求; 网线的连接,应进行可靠的焊接,在室外一定要做好防水处理,处理完后注意防止浸泡在水里,你可以将接头放在矿泉水瓶内,瓶口朝下,再将瓶口封好; 由于双绞线传输采用“虚地”技术,比同轴电缆更容易感应静电或雷电,选择双绞线传输设备,一定要注意选用具有防静电、防雷的产品,如果在多雷区,最好在前端做防雷接地。
双绞线传输技术并不复杂,市场上的生产厂家也很多,但真正能做好的并不多,首先,没有一定的视频测试设备,近凭示波器和监视器想做好非常不容易,其次,由于双绞线更容易招静电和雷电的损坏,所以其保护措施非常重要(保护部分的成本占到总成本的1/4-1/3),所以建议大家可以选择生产时间较长、规模较大的公司的产品,它们产品的性能、稳定性更好。
总之,利用双绞线传输视频信号与同轴电缆相比具有明显的优势,对用户来讲有一个认识了解的过程;有些用户曾经用过,但没有选择合格的产品而全面否定该技术,其实你可以多选择几家试一下,该技术真不错。
三、 光纤传输 用光缆代替同轴电缆进行视频信号的传输,给电视监控系统增加了高质量、远距离传输的有力条件。
其传输特性和多功能是同轴电缆线所无法比拟的。
先进的传输手段、稳定的性能、高的可靠性和多功能的信息交换网络还可为以后的信息高速公路奠定良好的基础; (一)、光缆传输的优缺点 传输距离长,现在单模光纤每公里衰减可做到0.2dB~0.4dB以下,是同轴电缆每公里损耗的1% 。
传输容量大,通过一根光纤可传输几十路以上的信号。
如果采用多芯光缆,则容量成倍增长。
这样,用几根光纤就完全可以满足相当长时间内对传输容量的要求。
传输质量高,由于光纤传输不像同轴电缆那样需要相当多的中继放大器,因而没有噪声和非线性失真叠加。
加上光纤系统的抗干扰性能强,基本上不受外界温度变化的影响,从而保证了传输信号的质量。
抗干扰性能好,光纤传输不受电磁干扰,适合应用于有强电磁干扰和电磁辐射的环境中。
主要缺点是造价较高,施工的技术难度较大。
(二)单/多模光纤光端机的选用 目前常用的光纤按模式分有两大类:多模光纤和单模光纤多模光缆用于视频图像传输时,只能满足最远3~5km左右的传输距离,并且对视频光端机的带宽(针对模拟调制)和传输速率(针对数字式)有较大的限制,一般适用于短距、小容量、简单应用的场合。
单模光缆由于有着优异的特性和低廉的价格已经成为当前光通信传输的主流,但其设备价格比多模光端机高。
视频监控光端机在技术实现上分为模拟调制的光端机和数字非压缩编码光端机两大类。
模拟光端机采用的是基带视频信号直接光强度调制(简称AM)或脉冲频率调制(PFM)技术。
数字光端机主要指的是非压缩编码视频光端机,严格意义上说,是一种采用数字传输方式的视频光端机,输入和输出仍然是标准模拟视频信号。
模拟光端机发展至今已有十年以上的历史,已经是比较成熟的产品,从稳定性和可维护性上说,模拟设备在温度漂移特性,老化特性和长期工作稳定性上是显然不如数字设备。
单从价格上说,目前在1~2路视频光端机上模拟的价格仍然有优势,但在4路以上视频光端机上模拟和数字的差别已经几乎没有了,如果要求需要在视频传输的同时,还要传输音频、低速数据、高速以太网数据等多业务,模拟设备就无法与数字设备比拟了。
四、视频信号的干扰及解决 (一)干扰的产生 前端电源的干扰:电梯的变频电机,工厂的大功率电机,变电站等。
传输过程的干扰:主要是电磁波干扰,如广播电台、电信基站等,还有电缆损坏引起的干扰及地电位差干扰等。
终端设备干扰:主要是设备电源产生的干扰和连接引起的干扰。
(二)干扰的解决方法 先判断干扰的产生位置,先从前端检查摄像机有无干扰,如有,一般是通过电源进去的(可以先用12V电瓶供电验证一下是否电源干扰),可以采用开关电源给摄像机供电,也可以安装交流滤波器进行滤波,一般可以解决; 如果是通过传输过程产生的,首先检查视频线的连接,屏蔽网有无破损等情况,另外可以考虑选择抗干扰器,目前,市场的抗干扰器基本原理有二种,一种是将视频基带信号调制到38MHZ或更高频率,避开干扰频率,其效果可以,但遇到干扰频率与38MHZ接近的话,那就没有办法了;另一种是采用将视频信号在前端进行幅度提升放大的办法,再在终端进行压缩,因为干扰信号的幅度是不变的,相对应的干扰信号也就被压缩了,这是一种广谱的抗干扰办法,但干扰有一定的残留,抗干扰的效果取决于视频信号放大的幅度和干扰信号的位置,幅度越大、干扰越靠近前端,抗干扰的效果越好。
如果用了抗干扰器效果不明显,有可能是终端(机房)引起的干扰,这样需要检查连接、电源、接地和设备本身问题等方面。
