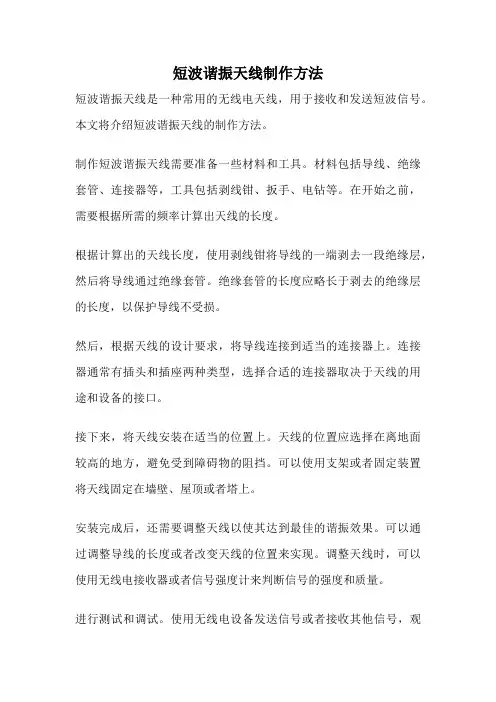

短波谐振天线制作方法

短波谐振天线制作方法
短波谐振天线是一种常用的无线电天线，用于接收和发送短波信号。

本文将介绍短波谐振天线的制作方法。

制作短波谐振天线需要准备一些材料和工具。

材料包括导线、绝缘套管、连接器等，工具包括剥线钳、扳手、电钻等。

在开始之前，需要根据所需的频率计算出天线的长度。

根据计算出的天线长度，使用剥线钳将导线的一端剥去一段绝缘层，然后将导线通过绝缘套管。

绝缘套管的长度应略长于剥去的绝缘层的长度，以保护导线不受损。

然后，根据天线的设计要求，将导线连接到适当的连接器上。

连接器通常有插头和插座两种类型，选择合适的连接器取决于天线的用途和设备的接口。

接下来，将天线安装在适当的位置上。

天线的位置应选择在离地面较高的地方，避免受到障碍物的阻挡。

可以使用支架或者固定装置将天线固定在墙壁、屋顶或者塔上。

安装完成后，还需要调整天线以使其达到最佳的谐振效果。

可以通过调整导线的长度或者改变天线的位置来实现。

调整天线时，可以使用无线电接收器或者信号强度计来判断信号的强度和质量。

进行测试和调试。

使用无线电设备发送信号或者接收其他信号，观
察天线的效果。

如果信号的强度和质量达到预期，表示天线制作成功。

如果有问题，则需要重新调整天线或者检查连接是否正确。

总结起来，制作短波谐振天线需要计算天线长度、准备材料和工具、剥去导线绝缘层、连接导线和连接器、安装天线并调整位置、进行测试和调试等步骤。

通过以上步骤，可以制作出适用于短波通信的谐振天线，实现稳定的信号接收和发送。

2020年简易短波环形天线的制作

作者：旧在几作品编号：2254487796631145587263GF24000022时间：2020.12.13简易短波环形天线的制作身居城市市区或郊区喜欢收听短波的坛友们可能有同感，即：无论使用长线天线或拉杆天线，5MHz以下频段干扰严重，电台难以收听。

这种电场杂波对低频短波干扰的程度比中波更为严重。

为了改善该波段的收听质量，在查阅大量中外文资料的基础上，确定试制短波环形天线（国外称之为magnetic loop)。

成品（图1）国外资料推荐使用直径10mm紫铜管弯成直径为85-90cm环形作为初级线圈，考虑到重量，操作方便等因素，从铜铝材商店购进直径为13mm的紫铜管2.8m，弯成直径为87cm的铜环。

同时，采用1m的50塑料管支撑铜环。

这是铜环上部的固定点（图2）铜环下部的固定点（图3）。

这里要注意的是要在铜管的两端钻好小洞，小洞可以拧上螺丝并可固定小焊片。

铜环两端固定完毕后，固定好焊接好引线的焊片，并将引线引出塑料管。

制作一个木板支架（图4），注意要非常牢靠。

将塑料支架固定在模板支架上（图5，图6），一定要牢靠。

制作一个次级线圈（图7），据国外资料，该次级线圈的直径最佳值为初级线圈直径的1/5左右。

该次级圈采用10mm铝管并用电饭煲内胆圆形定型为直径17cm 的铝环，内部穿引细花线制成（图8）。

将次级线圈的引出线连接在BNC插座上（图9）据测定和计算，该短波环的电感量为2uH，配2250pF双连空变，其谐振频率大约为2-12MHz，另配360pF单联空变，其谐振频率约为5-23MHz。

要注意的是两个可变要有一定的隔离距离，否则会相互干扰（图10）采用一只波段开关分开（图11）据实际测试，该短波环形天线的工作频率为短波1：2.050-12.700MHz；短波2：4.900-23.000MHz。

这样，白天可使用短波2，晚间可使用短波1（图12）使用该环形天线，各频点信号谐振尖锐，晚间的低频短波电台如上海的浦江台AM3280，新疆格尔木台AM3985，甘南台AM3990，等顺利收到。

最实用最简单的短波抗干扰天线制作

最实用最简单的短波抗干扰天线制作短波抗干扰天线是一种能够减少外界干扰影响的天线，在无线通信领域具有重要的应用价值。

本文将介绍一种最实用最简单的短波抗干扰天线制作方法。

材料准备：1.木杆或塑料杆，作为天线的支架；2.铜线或铁丝，作为制作天线的导线；3.两个绝缘胶带或塑料绳，用于固定导线；4.连接线，用于将天线与接收或发送设备连接；5.高频终端连接器。

制作步骤如下：步骤一：选择合适的材料和尺寸根据自己的需求和实际情况，选择合适的材料和尺寸。

一般来说，木杆或塑料杆的长度应该大于导线长度的2倍，以确保天线的稳定性和支撑力。

步骤二：固定导线将导线分成两段。

一段作为主天线导线，另一段作为接地导线。

将主天线导线固定在支杆的顶端，可以使用绝缘胶带或塑料绳进行固定。

将接地导线固定在支杆的底部，确保接地导线与地面接触良好。

步骤三：调整导线的长度为了提高天线的性能和抗干扰能力，需要根据所处的频段来调整主天线导线的长度。

不同频段的短波电台对天线的长度要求有所不同。

可以在互联网上查找相关的天线长度计算公式，并据此调整导线长度。

步骤四：添加高频终端连接器在主天线导线的末端，添加一个高频终端连接器。

这将使天线与接收或发送设备连接更加方便，并减少信号损耗。

步骤五：连接线使用连接线将天线与接收或发送设备连接起来。

连接线的选择应根据接收或发送设备的接口类型和设备之间的距离来确定。

步骤六：测试和优化完成天线的制作后，进行测试和优化。

可以使用短波接收机、频谱分析仪等设备来测试天线的性能和抗干扰能力。

根据测试结果，进行调整和优化，以达到更好的效果。

总结：通过以上步骤，我们可以制作一个简单实用的短波抗干扰天线。

这种天线制作方法简单易行，成本低廉，可以满足一般短波通信的需求。

当然，如果需要更高性能的天线，可以考虑专门设计或购买专业的抗干扰天线。

几种短波天线的比较

几种短波天线的比较(ZT)这里我们是常见的几款短波天线，如国产的10米波段1/2波长垂直天线，曰本钻石公司的HV-4，自制的加感天线，自制的DP天线。

当然，还很多的其他的天线类型。

这次只是对这几款用过的做一个比较，讲一讲个人的一些体会，希望能大家有所帮助。

还是会再继续寻找，试图找出更符合个人需要，容易制作和携带的野营天线。

1. 国产的10米波段1/2波长垂直天线：这种天线好处很多，增益高，发射仰角低，受环境影响小，无须调整，架设高度低，可以直接放在地上。

缺点是单波段天线，一个波段得要一根。

另外每节1米左右，携带不算很麻烦也不算容易。

2. 曰本钻石公司的HV-4：这是一款车天线，是适合放在车顶使用的，曾经用吸盘吸在普桑顶上，在行驶的汽车上用15米波段联络曰本电台效果非常好。

但是不把它安装在车上，它就无法正常工作，即使加上了模拟地线，谐振点也全部偏低，21MHz波段的谐振点到了18MHz。

所以其实是不适合野营使用的。

3. 自制的加感天线：振子是1.5米长的拉杆天线，收起来的时候很短。

加感线圈在底部，另外还需要地线配合。

由于当年调试的时候是把天线斜挑出阳台，地线自然下垂的形态。

所以今天曾经试图把天线振子竖起来，地线拉水平，或斜向下45度，就都无法谐振。

只有摆成当年调试的样子，才能谐振。

回想以前玩野外操作的时候，这类天线的加感线圈都是做很多抽头出来，到地方再重新找抽头位置。

看来这天线也必须这样做才成，它太受环境的影响。

这种天线携带还算容易，不过振子短，有效辐射长度短，效率不会很高。

但是也不算太差。

阻抗匹配概念阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。

大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。

自制室内有源短波环状天线

自制室内有源短波环状天线
用身边的废旧物制作一台短波有源环状天线.经试验.短波段2.8－16mhz灵敏度有明显提升.具有方向感.抗杂良好.声音清晰.抗扰好.似乎感觉由他把播音员与收听者拉近了距离.非常适合于中、高端质地优良的收音机...以下图片说明制作过程：仅供爱好者参考.不妥之处.请校正！
一、在直径8MM铝管穿入1MM塑包铜引线.环径为280MM.将引线与6.35MM插头（旧的话筒插头）焊接相连.铝管两个端口固定在废弃的电源适配器塑盒合口处.并用AB胶浸固.以上需在同时间组装。

一气呵成。

二、用一只旧款电视天线放大器塑盒.保留船型电源开关和红色的Led.其余全部拆除。

三、将电路安装在废弃VCD的射频盒内.配上6.35MM插座.360P空联与天线放大器塑盒固定…等等。

四、喷上个人所喜爱的颜色.
五、调试中使用的几个环…
六、完工之后.在短波2.8－16mhz.能获得享受级别。

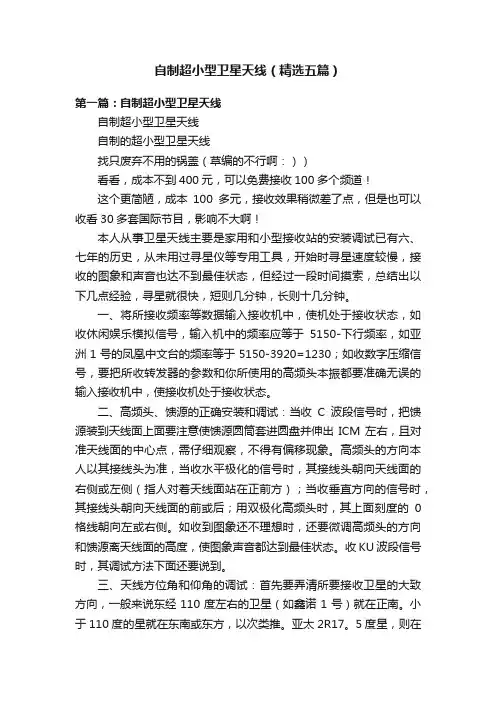

自制超小型卫星天线（精选五篇）

自制超小型卫星天线（精选五篇）第一篇：自制超小型卫星天线自制超小型卫星天线自制的超小型卫星天线找只废弃不用的锅盖（草编的不行啊：））看看，成本不到400元，可以免费接收100多个频道！这个更简陋，成本100多元，接收效果稍微差了点，但是也可以收看30多套国际节目，影响不大啊！本人从事卫星天线主要是家用和小型接收站的安装调试已有六、七年的历史，从未用过寻星仪等专用工具，开始时寻星速度较慢，接收的图象和声音也达不到最佳状态，但经过一段时间摸索，总结出以下几点经验，寻星就很快，短则几分钟，长则十几分钟。

一、将所接收频率等数据输入接收机中，使机处于接收状态，如收休闲娱乐模拟信号，输入机中的频率应等于5150-下行频率，如亚洲1号的凤凰中文台的频率等于5150-3920=1230；如收数字压缩信号，要把所收转发器的参数和你所使用的高频头本振都要准确无误的输入接收机中，使接收机处于接收状态。

二、高频头、馈源的正确安装和调试：当收C波段信号时，把馈源装到天线面上面要注意使馈源圆筒套进圆盘并伸出ICM左右，且对准天线面的中心点，需仔细观察，不得有偏移现象。

高频头的方向本人以其接线头为准，当收水平极化的信号时，其接线头朝向天线面的右侧或左侧（指人对着天线面站在正前方）；当收垂直方向的信号时，其接线头朝向天线面的前或后；用双极化高频头时，其上面刻度的0格线朝向左或右侧。

如收到图象还不理想时，还要微调高频头的方向和馈源离天线面的高度，使图象声音都达到最佳状态。

收KU波段信号时，其调试方法下面还要说到。

三、天线方位角和仰角的调试：首先要弄清所要接收卫星的大致方向，一般来说东经110度左右的卫星（如鑫诺1号）就在正南。

小于110度的星就在东南或东方，以次类推。

亚太2R17。

5度星，则在正南偏西65度左右，用目测则在西偏南方向；亚太1A134度星则在正南偏东25度左右，用目测则在东南方向。

如收亚洲1号100。

5度星的节目，先把接收机频率调到1190，把盆的方向转到正南偏西一点，再变动仰角，一般很快就收到香港合家欢台和中央四台（因这两个台的图象频率是一样的，其卫星轨道也只差5度）如收到中四即把天线面往东转一点，微调仰角就能收到合家欢台。

短波天线的制作范文

短波天线的制作范文
短波天线是无线电通信的重要组成部分，它能够接收和发送短波信号。

制作一根性能良好的短波天线可以提高通信质量和信号传输距离。

下面将
介绍一种制作短波天线的方法。

接下来，我们将进行下述步骤来制作短波天线：
1.挑选合适的地点：在选择短波天线安装的地点时，要尽量选择无遮
挡的高处，以确保信号传输的稳定和远距离。

2.测量电缆长度：根据实际情况，将电缆剪成合适长度。

一般来说，
短波天线的长度应该在10到100米之间。

3.剥去电缆绝缘层：使用电线剥皮器或刀片，将电缆的绝缘层刮除一
段长度，暴露出内部的电线（一根或多根）。

4.制作接地线：将一根细铁丝固定在电缆的一端，然后将其插入土壤
中作为接地线，以便排除干扰和保证天线效果。

5.安装指向性天线：将指向性天线通过塑料夹子固定在适当位置上，
确保天线可以与电缆连接。

6.安装电缆：确保电缆与天线牢固连接，使用电缆夹等工具来保持稳固。

7.调整天线方向：根据实际需求，调整天线指向，以获得更好的信号
接收和传输效果。

9.测试：完成天线制作后，使用无线电设备向天线发送信号，检查接
收效果和传输距离。

通过以上步骤，我们可以制作出一根性能良好的短波天线。

然而，这只是一种基本的制作方法，实际情况可能会因地点、设备等因素而有所不同。

因此，在制作短波天线之前，需要充分了解相关知识和技术，并根据实际情况进行调整和改进。

总之，短波天线的制作可以提高无线电通信的质量和距离，为使用者提供更好的体验。

希望以上介绍能够对您在制作短波天线时有一些帮助和指导。

如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!

如何自己做一付接收效果最佳的天线？手工DIY自制天线教程!虽然国家宣传的城乡已经基本覆盖网络，同时5G网络也即将面世，但其实在一些比较偏远的山区人们使用的仍然是比较简陋的天线接受电视信号观看，二楼主刚好看到一位牛人自己手工制作天线，下面将详细教程分享给大家！从网上查到几款比较流行的自制天线，弄好后作了一番对比。

这其中不乏夸大的成份，被众多制作者极度推崇的四菱形天线在此次实验中以最差的接收效果被排在最后，而通常以低调示人的八木天线还是以最佳的接收效果名列第一，以下是本人亲自制作与测试后的结果，由于本人没有专业仪器，只能通过电视机收台的数目来评测，故也有相当的参考价值的。

目的只有一个，就是让广大DlY的爱好者不再被谎言欺骗，能够真正自己做一付接收效果最佳的天线。

最差的天线一四菱形天线。

这是本人通过网上的参数自制的一付带反射网的四菱形天线，实测只能收到直线距离30公里外的永年台和本市沙河台。

易拉罐天线。

两只易拉罐相距6cm固定，然后分别连上馈线一端。

是最简单的自制天线。

但效果却不错，比上面那个四菱天线又多收了邯郸市一个频点和鸡泽县一个频点。

效果不错。

五单元对称半波振子天线。

具体做法和尺寸网上教程很多，就不细讲了。

此天线对称振子我是用直径8毫米的空调用铜管做的，引向器和反射器用的是普通75欧黑色垃圾馈线代替。

比上一个易拉罐天线又多收了一个曲周县的频点。

此款天线小巧灵珑效果却实也不错。

这是最后做的一款仿兴任成品十一单元天线。

振子全部用铜管制成，反射网是用废汽车滤清器上的镀锌网。

与兴任十一单元天线对比效果相同，只是振子我换成了对称半波振子。

兴任的是折合半波振子，按说折合振子效率是要比对称振子要高的，但这此对比却不相上下，都收到了相对较弱的南和754频点，可能自制的这付天线用料好些的缘故罢。

这个是正在服役的某品牌十一单元天线。

这付天线一直以来是用来接收本地模拟信号用的，今天把它改造了一下。

引向器和反射器全部换成了馈线，目的就是想试试铜管与馈线的接收差别。

车载短波天线的制作方法

车载短波天线的制作方法随着科技的不断发展，人们对于车载通信的需求也越来越高。

而短波天线作为车载通信中的重要组成部分，其制作方法也备受关注。

下面将介绍一种简单的车载短波天线制作方法，希望对广大车主朋友有所帮助。

材料准备：1. 铜线：直径为1.5mm的铜线。

2. 绝缘胶带：用于保护线路，避免短路。

3. 吸盘：用于固定天线。

制作步骤：第一步：准备铜线我们需要准备一根直径为1.5mm的铜线。

将铜线按照一定的长度要求剪断，一般建议长度在1.5米左右。

第二步：弯曲铜线将铜线弯曲成所需的形状，通常是一根直线加一根弯曲的L形线。

确保弯曲的位置和角度都符合要求，以保证天线的正常工作。

第三步：固定天线将弯曲好的铜线固定在车辆上。

可以使用吸盘将天线固定在车辆的天窗或后视镜上，也可以将天线固定在车身上的其他位置。

确保天线与车身接触良好，不松动。

第四步：保护线路为了避免铜线与其他金属部件接触而产生短路，我们需要使用绝缘胶带将线路进行保护。

将绝缘胶带缠绕在铜线的接头处和与车身接触的位置，确保线路不会受到外界干扰。

第五步：调试天线在完成以上步骤后，我们需要进行天线的调试。

首先，将车载通信设备连接到天线上，然后打开设备进行调试。

可以通过观察信号强度、接收到的信号质量等指标来判断天线的工作效果。

如果效果不理想，可以尝试调整天线的位置和角度，直到达到最佳效果为止。

总结：通过以上几个简单的步骤，我们就可以制作出一根车载短波天线。

当然，这只是一种简单的制作方法，如果有更高要求的话，还可以选择购买专业的车载天线。

但是无论是自制还是购买，选用合适的天线对于车载通信的效果都起到至关重要的作用。

希望本文对您有所帮助，祝您车载通信顺利！。

最实用最简单的短波抗干扰天线制作

最实用最简单的短波抗干扰天线制作短波抗干扰天线制作的实用方法有很多种，以下是其中一种简单易行的制作方法。

所需材料：
1.15到20米长的电线（最好是铜制的）
2.裸露的金属扣和螺丝
3.木材框架
4.螺丝刀和扳手
5.镀锌铁丝
步骤：
1.制作一个固定天线的木材框架，框架可以是正方形或长方形，保持稳定性即可。

2.在木材框架的顶端钻两个小孔（两个孔之间的距离越大越好），把电线的一端分别连接到孔上的金属扣和螺丝上。

3.在框架的另一侧，用电线的另一端分别连接到金属扣和螺丝上。

4.用镀锌铁丝固定电线，确保电线不会松动。

5.把电线的另一端插到无线电接收机中。

6.保持天线竖直，尽量避免与墙壁或其他金属物体接触。

使用注意事项：
1.尽量选择开阔无干扰地区使用天线，避免与电线、建筑物、电器等
产生干扰。

2.使用天线时，要保持地线的连接良好，可以将地线接到家庭配电箱
的地线上。

3.天线的长度与频率有关，根据不同的频率可以调整天线的长度，以
提高接收效果。

4.在接收调整过程中，可以调整天线的方向和角度，以获得最佳的接
收效果。

总结：
这种制作短波抗干扰天线的方法简单实用，所需材料也比较常见，容
易获取。

制作过程比较简单，即使对电器知识不了解的人也可以尝试制作。

然而，由于电线的长度和天线的方向等因素会影响接收效果，所以需要根
据实际使用情况进行调整和测试，以获得最佳的接收质量。

EH天线的制作

EH天线的制作EH天线是依据新的天线理论所设计的天线，它的长度和波长没有严格关系，因现在的结构限制，它的直径和频率有关系。

我对EH天线的理解（仅供参考，欢迎批评）：EH天线“传统天线理论，其技术已有几十年未变，小型中波广播天线CFA是由九十年代末由埃及科学家Mr. Kabbary 发明的，目前全世界已有16副CFA投入实际应用，由于该CFA提供了中波广播天线小型化的新思路，是二十世纪中波天线史上的一项化时代的革命性发明。

”E（电场）H（磁场）互垂直的原理，将2个极板之间产生磁场，这个天线是以磁场辐射为主的（这是我本人的理解）各波段的PVC官推荐直径：80米 200 MM40米 100 MM20米 51 MM15米 25 MM10米 19 MM英文资料及制作图片网址：/sm5dco/cc-coil.html/ik5xct/dxkey/eh20ik5xct.html我的制作：因短时间内买不到铜板，所以到建筑装潢商店买了1米不锈钢钢管（直径为22MM，是做窗帘用的），和刚好套进此钢管的PVC管1米，不锈钢钢管割除各15CM长度2个，直接套在PVC管上做极板用。

电感线圈我用了1。

5MM的漆包线绕8圈，电容用2个陶瓷半可变（5/25P）。

天线总长度也就是 60CM就够了。

调节电容可以直接改变谐振频率。

功率超过5W，能看到陶瓷电容上的打电的火花。

最好用间距大的空气可变，请注意2个电容不是共接地的，还有线圈绕线方向要一致。

本人没有数码相机，不能直接提供我做的照片，抱歉！祝大家成功。

这可是野外超短波被当住不能用的时候，用短波的最佳天线（能做到20~30CM 长）。

如果哪位朋友用巧妙的结构设计克服它的弱点的话，很可能很多大型天线要消失了.陶瓷半可变电容耐压确实太小，所以只能承受5W左右功率。

2个极板的间距也影响谐振频率，可范围不大，大概500KHZ~1MHZ左右，一般取2~5CM 间距适宜。

极板长度的影响还没有具体实验过。

几种超简单线天线制作方法，入门、应急、野外都能用！

几种超简单线天线制作方法，入门、应急、野外都能用！线天线是最简单的短波天线之一，它们非常适合作为短波新手的第一根天线、应急通讯时的速搭天线选择，或者作为老手野外架台时的一个选项。

制作它们并不需要很高的技术或很多钱，而且他们的效果还不错。

速速学起！最无脑——任意长长线天线这种天线由长线、地线和天调组成，其优点是架设方便，无脑，直接可以使用。

缺点是需要天调（在确定波段及频点的情况下，可以使用长线1:9巴伦替换天调）图纸上方为任意长度的长线，下面为所用频点波长的四分之一长度的地线。

将两者连接至天调，并使用天调将阻抗匹配，直接连接至发射机即可使用。

最百变——DP天线水平半波长DP天线由相等长度的两端辐射子组成，由1:1巴伦进行阻抗及平衡转换，并连接至发射机。

天线总长=142.6/频率（频率单位为MHz） xx是为了调整天线而额外留出的长度，一般为10~15厘米左右。

将计算出的长度的电线从中间截断，并连接至巴伦。

两边扯直后，利用天线分析仪测试驻波，并通过弯折两边多余的线头来调整，调整至接近1：1时为最佳。

多段DP同理，只不过将多个辐射子连接至一个巴伦。

电波会使用适合的天线发射。

把这种天线垂直架设，便成了垂直DP天线，这种天线一般多见于海事电台，在此不再赘述。

若将DP天线的两端垂下或拉起，则构成了正/倒V天线。

最妥协——温顿天线温顿天线与DP天线类似，所不同的是其馈电点偏向一边，在一段安装不便的情况下该种天线很适合使用。

其图纸如下图所示。

图中λ为波长长度，单位为米。

该天线使用4:1巴伦。

图中标注的是75欧同轴馈线，然而做发射用时请使用50欧姆馈线。

在天线与牵引绳的连接处要使用绝缘子以起到分隔作用。

以上三种天线只是线天线家族中的一小部分，线天线还有很多种类型可以使用。

这里只是选出了三种最常见最容易制作的天线。

收藏起来，国庆节做一根天线出去玩咯！本文中天线图纸来自于：，这个网站上还有很多线天线的设计图纸，不妨去看一看！转载请注明出处：《现代通信》杂志公众号【CQ现代通信】。

简易短波环形天线的制作

简易短波环形天线得制作身居城市市区或郊区喜欢收听短波得坛友们可能有同感,即:无论使用长线天线或拉杆天线,５MHz以下频段干扰严重,电台难以收听。

这种电场杂波对低频短波干扰得程度比中波更为严重。

为了改善该波段得收听质量,在查阅大量中外文资料得基础上,确定试制短波环形天线(国外称之为magnetic lｏop)。

成品(图１)ﻫ国外资料推荐使用直径10ｍｍ紫铜管弯成直径为85－90cｍ环形作为初级线圈,考虑到重量,操作方便等因素,从铜铝材商店购进直径为13mm得紫铜管2.8m,弯成直径为8７cm得铜环。

同时,采用1m得50塑料管支撑铜环。

这就是铜环上部得固定点(图2)ﻫ铜环下部得固定点(图3)。

这里要注意得就是要在铜管得两端钻好小洞,小洞可以拧上螺丝并可固定小焊片。

铜环两端固定完毕后,固定好焊接好引线得焊片,并将引线引出塑料管。

制作一个木板支架(图4),注意要非常牢靠。

将塑料支架固定在模板支架上(图5,图6),一定要牢靠。

ﻫ制作一个次级线圈(图７),据国外资料,该次级线圈得直径最佳值为初级线圈直径得1/5左右、ﻫ该次级圈采用10mｍ铝管并用电饭煲内胆圆形定型为直径17cm得铝环,内部穿引细花线制成(图８)。

ﻫ将次级线圈得引出线连接在BNC插座上(图9)据测定与计算,该短波环得电感量为２ｕH,配２250ｐF双连空变,其谐振频率大约为2—１2MHz,另配360pF单联空变,其谐振频率约为５—23MHz。

要注意得就是两个可变要有一定得隔离距离,否则会相互干扰(图１0)采用一只波段开关分开(图11)ﻫ据实际测试,该短波环形天线得工作频率为短波1:２、050－12、700MHz;短波2:４。

9０0—23.０00MHz。

这样,白天可使用短波2,晚间可使用短波1(图12)ﻫ使用该环形天线,各频点信号谐振尖锐,晚间得低频短波电台如上海得浦江台AM3２８0,新疆格尔木台AM３9８5,甘南台ＡM3990,等顺利收到。

日间得ＵSB１3３６2也可用1３9B顺利收到、表明短波环形天线在对抗电场杂波干扰中有一定作用。

自己动手,丰衣足食,制作短波框形天线

自己动手,丰衣足食, 制作短波框形天线材料:1.2米木条(竹条,PVC管等不限)两根10-365pf可变电容一个 (其它规格也可以,但是最小值最好不要高过20皮法,否则频率高端上不去14号漆包线(直径2毫米)约3.5米(主框用), 其它线材也可,效果可能有所不同,基本上是越粗的越好14号漆包线约85公分(感应环用),其它线材也可,效果可能有所不同同轴电缆3米插头一个(视收音机接口而定)热融胶/乳胶/螺丝等不限制作:(以木条为例)1 将两根木条接成一个十字.俺手头是两根18乘30毫米的木条,在每条中间各开了个18乘15的口子相对一嵌就成了,想省事用螺丝也可以.2 木十字的四头离边缘一两公分的地方各钻一个3毫米左右的孔供穿线用,选其中一头,在往里一两公分的地方再钻一个孔供固定第二个线头使用.3 将可变电容固定在靠近钻了两个孔的木条那一头的地方.4 将漆包线从选定那头的一个孔开始穿,依此穿过另外三头,最后再从开始这头的另一个孔穿过,细心拉直,两边都留一两公分的头,刮去漆皮.5 用短线连接一线头到可变的动片端子,另一头到可变的定片端子,焊好.6 将另一段短漆包线两头刮好,弯成圆形感应环,7 将电缆两边去皮, 一头接插头焊好,另一头芯线与屏蔽层分别接感应环的两头焊好.8 将感应环固定在十字的中心位置附近(作为临时措施,俺就用了些橡胶泥粘上去)9 在可变电容相对的另一头加一个挂钩或者绑段绳子,将天线挂在合适位置.制作结束!几点说明:1-使用: 将电缆插头端连接到收音机天线插口,调节收音机到所收听频率,然后调节天线可变电容到信号最好即可.2-调谐范围: 如果用10-365可变,这个天线基本可以在4-16MHz范围内使用. 如果想收听80米业余波段,需要增大可变的最大电容(俺用了个两大两小的四联,其中最大一联是9-386pf,两个大联并联起来大概是20-714pf,收80米是没有问题了)3-方向性: 这个框形天线有一定的方向性,在频段低端更明显,因此可以天线朝向在三维上调整以取得最佳收听效果.4-收听效果: 相比接天调的8米长线,此框形天线接收的信号即使强度稍差,但一般要干净许多,实际收听效果要好很多.试验时,80米上一些用框形天线收听十分清楚的信号,换长线后由于干扰完全无法收听,5-个人猜想: 如果绕两圈,间隔一公分左右,估计灵敏度会有所增强,但是频率高端可能不容易超过12MHz了.。

简易短波环形天线的制作

简易短波环形天线的制作身居城市市区或郊区喜欢收听短波的坛友们可能有同感，即：无论使用长线天线或拉杆天线，5MHz以下频段干扰严重，电台难以收听。

这种电场杂波对低频短波干扰的程度比中波更为严重。

为了改善该波段的收听质量，在查阅大量中外文资料的基础上，确定试制短波环形天线（国外称之为magnetic loop)。

同时，采用1m的50塑料管支撑铜环。

这是铜环上部的固定点（图2）铜环下部的固定点（图3）。

这里要注意的是要在铜管的两端钻好小洞，小洞可以拧上螺丝并可固定小焊片。

铜环两端固定完毕后，固定好焊接好引线的焊片，并将引线引出塑料管。

制作一个木板支架（图4），注意要非常牢靠。

将塑料支架固定在模板支架上（图5，图6），一定要牢靠。

制作一个次级线圈（图7），据国外资料，该次级线圈的直径最佳值为初级线圈直径的1/5左右。

该次级圈采用10mm铝管并用电饭煲内胆圆形定型为直径17cm的铝环，内部穿引细花线制成（图8）。

日间的USB13362也可用139B顺利收到。

自制短波天线

自制短波天线
自制短波天线,Short-wave antenna
关键字：短波天线
此天线只要5根4-5米的玻璃钢鱼竿，50米导线，就可以轻松自制，
是空间受限Ham的首选天线，大家一齐动手来做吧。

自制用的设计图纸：
是英制的尺寸，大家自己转换吧。

1 英寸＝25.4 mm 1英尺＝12英寸自己算吧
关于阻抗匹配的说明：
发明者说自己的天线是伽马匹配的，但是自制的Ham多数用的是1：1的巴伦。

另外有Ham讲到2个振子间的3英寸的间隙对匹配很重要。

使用1：1巴伦，按照低波段到高波段的顺序开始调整，先从14MHz开始，然后18MHz，21MHz，24MHz。

看了一下此天线，感觉做起来相对容易一些，并且材料也相对便宜，有以下几点不明之处请教：
１、麻烦解释一下篮框里的文字，有些模糊，看不清楚。

２、绿框里的尺寸是从中心点沿着支撑杆向导线的固定点量的尺寸吗？
３、几个波段的馈电点是直接连接在一起的吗？
４、是否是在馈电点的相对一面的中心部位将电线的一根剪断了？（我看到是双股电线，其它的照片上似乎是剪断了一根，图上看不清楚）
1、Approx 3" GAP （大约3英寸间隔），看不清尺寸的最上1个是5英尺6英寸，另外2个一个是4英尺10英寸，一个是4英尺5英寸。

（其实您可以根据勾股定理自行计算）
2、正确。

3、正确。

4、2根均剪断，那3英寸间隔靠绝缘材料连接。

短波天线的制作

材料准备：各位尽可能利用手头的材料，我用的是3/4馈管。

据高人的贴中所言，铝管，不锈钢都行。

但本人认为铜管是较好的选择。

铜管长度请准备4米左右，PVC管一条（管径可以根据自己的铜管直径选择，当然管径大点机械强度会好点），连接接收机的同轴线3－4米（也可以根据自己的实际情况定，但千万不要太长），360P的可变电容一只（电容可用薄膜的也可用空气的，可根据手头备件而定），自攻螺丝4颗，焊接片4只，扎带4条。

所用到的工具有：手电钻，螺丝刀，卷尺，烙铁，斜口钳等。

记得再准备图中的PVC小套管一段。

我用的材料直径裁面要尽量平整小圈圈的长度（如果钳工不是很过关，可以预留稍长慢慢裁直到符合标准）大圈圈长度（直接给长度数据的好处是不同换算了）在铜管的两端钻孔，孔的直径要稍小于自攻螺丝的直径。

可用卡尺测定。

在支撑天线用的PVC管顶端用美工刀打孔一个，直径跟铜管的直径一样。

将裁好的长那条铜管穿进PVC管刚开好的洞中，记得铜管要先弯成圆圈再穿，不然会稍有不便。

在此，我的馈管的优势体现出来了：可以随便弯，不行再重来。

用铜管的恐怕就没那幸福了，万一在施工过程将管子弄扁了就麻烦了。

哈哈，有馈管就是好！用准备好的内径跟铜管外径一样的PVC管将铜管两端连接起来，这样就浑然一体了，记得管子中间要留点缝隙。

小圈圈要在大圈圈完成固定后就可以决定安装位置及PVC管开孔位置了。

安装固定图，一看应该就明白了吧。

没什么技术含量。

绑扎方法，这个可能要学习一下，呵呵。

天线竣工了！自己找个好的底座吧，我用的是闲置的吊扇。

刚好合适，将PVC管直接插进吊扇柄就OK了，天线不用时又可以很方便的取下。

然后将接收机连接好，打开，左右调整天线上的可变直到接收机中噪音最大，再调节接收机频率扭，怎么样效果很突出吧？由于天线的可变电容不能随着接收机的频率改变而改变，所以在换了频段之后需要重新调整天线的可变电容。

根据以上尺寸制作的天线频率覆盖范围在5－－27MHZ这样。

[宝典]短波天线制作方法

制作短波天线常用的短波天线主要分为3类，第一类是垂直天线（GP），第二类是偶级天线（DP），第三类为八木天线（YAGI）。

除此之外，还有框型、钻石型、碟型等等，这里我们主要讨论前三类天线，其中重点探讨偶级天线及其变形。

从使用来看，GP天线主要用于近距离—中距离通讯，尤其是近距离通讯依靠地波传送，效果非常好。

而DP天线的近距离通讯效果很不好。

由于高度的限制，不可能架设很高的天线，一般来说5-10米高度的GP天线适合自己架设。

通常GP天线用于21-29M频段较为普遍，再低的频段就不再使用GP天线了。

此外，GP天线的防雷也比较难做，总不可能在天线旁边树一根比天线还高的铁管做避雷针吧？这是一支典型的DP天线的结构，其中红色部分为绝缘子，和两端的牵引绳隔开。

主振子长度为1/2波长*0.95缩短率。

为何要采用1/2波长呢？这是因为1/2波长中心抽头后两端各为1/4波长，这样天线的阻抗为50欧姆，才能够和发射机相匹配。

DP天线主要采用天波通讯，远距离通讯的效果非常好，且架设简单，不需要竖起很高的天线，制作成本低廉，因此为大多数无线电爱好者所采用。

DP天线有许多变形，下面我向大家一一做个介绍。

倒"V"天线，这是DP天线的一种变形方式，这样做的一则可以节省天线的占地面积，另一方面，可以改善原先DP天线的近距离地波通讯效果。

但这样做之后，天线具有了方向性，参见图中的最大辐射方向。

由于短波发射机可以工作在0-30M的各个波段，因此单一长度的天线就不能满足我们的需要了，而为每一个波段分别制作一根天线又不现实。

这样，我们就需要一根多波段的倒"V"天线。

这样做的好处是节省占地面积，又不需要几根天线来回切换。

但这样做的坏处是各波段振子相互影响，需要逐个修剪振子的长度，以达到最佳的匹配状态。

偶级天线需要制作两半一模一样的振子，对于有经验的HAM来说，一个小时就可以制作完成一副多波段天线。
