调谐放大器
第一章小信号调谐放大器
=
2π
1 LC
所以 C=1/[（2πf0）2L]=200PF
Rp=L/Cr=244KΩ
Q0=ω0L/r=142
BW0.7=f0/Q0=3.3KH 在失谐Δf=±10KH的选择性为
S
1
1
0.16
1 Q02 (2f / f0 )
1 (142 * 2 *10)2
465
1.2.3 信号源和负载对谐振回路的影响 1、 信号源及负载对谐振回路的影响
R1
M
+
V&1
L1 L2
–
Is G1
R2
L1
CM
+
L2
G2
C1
C2
-
C1
C2
互感耦合回路
电容耦合回路
图8 双调谐耦合回路
互感耦合系数
k=
电容耦合系数
M =M L1L2 L
k=
CM
= CM
(C1 + CM )(C2 + CM ) C + CM
次级电压
Ig
U 2= ω0C
kQ02 1 - ξ2 + k2Q02 2 + 4ξ2
BW0.7
Au/Auo 1 0.707
0.1
令： S = 0.1
fL fO fH
f
BW0.7
BW0.1
= 9.95 f0 Q0
BW0.1
= 9.95BW0.7
则：
K0.1 = BW0.1 = 9.95 BW0.7
1.2.2 并联谐振回路
下图是最简单的并联回路。 r近似为电感线圈L的 内阻，r通常很小，可以忽略，Ig为激励电流源。
频率较高时，Cb’c的容抗较小，可它并联的电阻 rb’c较大，相比之下rb’c可以忽略。
实验一 调谐放大器 实验报告
实验一调谐放大器实验报告实验目的：掌握调谐放大器的工作原理和基本参数的测量方法。
实验器材：功放实验箱、频率源、信号发生器、示波器、电阻箱、电容箱、电感箱、电压表、线路板、导线等。
实验原理：调谐放大器是一种利用电容和电感的频率选择性放大电路。
其基本原理是通过对电路中的电路元件进行选择和调整，使得电路在特定频率点上具有最大的增益。
调谐放大器由三个基本部分组成：信号源、放大器和负载。
在调谐放大器中，放大器的增益通过变压器进行调节，而调节放大器的频率响应是通过电容和电感的选择和调谐来实现的。
电容和电感的特性使得它们在不同的频率下具有不同的阻抗，因此可以通过调整它们的值来控制电路的频率响应。
实验步骤：1. 按照电路图连接调谐放大器电路。
2. 将频率源连接到信号发生器和调谐放大器的输入端，设置信号发生器的输出频率为所需的测试频率。
3. 调节信号发生器的输出电平，使其与调谐放大器的输入电平匹配。
4. 使用示波器观察调谐放大器的输出波形，并记录输出电压的幅值。
5. 通过调节电容和电感的值，来调整调谐放大器的频率响应，并记录不同频率下的输出电压的幅值。
6. 根据记录的数据计算出调谐放大器的增益和频率响应。
实验结果：根据实验步骤记录的数据，可以得到不同频率下的输出电压的幅值。
通过这些数据可以计算出调谐放大器的增益和频率响应。
实验讨论：在实验过程中，可能会遇到一些问题，例如电路连接不正确、仪器操作不熟练等。
这些问题需要及时解决，以保证实验结果的准确性。
实验结论：调谐放大器是一种利用电容和电感的频率选择性放大电路。
通过调节电容和电感的值，可以调整调谐放大器的频率响应。
实验结果可以用来计算调谐放大器的增益和频率响应。
调谐放大器实验报告
调谐放大器实验报告调谐放大器实验报告引言：调谐放大器是一种常见的电子电路，它能够选择性地放大特定频率范围的信号。
在本次实验中，我们将学习调谐放大器的基本原理，并通过实际搭建电路和测量数据来验证其性能。
一、实验目的本次实验的目的是掌握调谐放大器的原理和性能，包括频率响应、增益和带宽等。
二、实验器材本次实验所使用的器材包括信号发生器、电阻、电容、电感、电压表、示波器等。
三、实验原理调谐放大器是一种由放大器和谐振电路组成的电路。
其基本原理是利用谐振电路的特性，选择性地放大某个特定频率范围的信号。
在调谐放大器中，谐振电路通常采用LC电路，即由电感和电容组成的并联谐振电路。
当输入信号的频率与谐振频率相同时，电路中的电流和电压将达到最大值，从而实现信号的放大。
而当输入信号的频率偏离谐振频率时，电路中的电流和电压将减小，信号的放大效果也会降低。
四、实验步骤1. 搭建调谐放大器电路：根据实验要求，选择合适的电阻、电容和电感值，按照电路图搭建调谐放大器电路。
2. 连接信号发生器：将信号发生器的输出端与调谐放大器的输入端相连。
3. 连接示波器：将示波器的探头分别与调谐放大器的输入端和输出端相连。
4. 调节信号发生器：在信号发生器上设置合适的频率和幅度，以便观察调谐放大器的输出信号。
5. 测量数据：使用电压表测量调谐放大器的输入电压和输出电压，并记录下来。
五、实验结果与分析根据实验测量数据，我们可以得到调谐放大器的输入电压和输出电压的数值。
通过计算，我们可以得到调谐放大器的增益和带宽等性能指标。
增益是指输出信号与输入信号之间的比值，通常用分贝（dB）来表示。
根据实验数据，我们可以计算出调谐放大器在不同频率下的增益，并绘制出增益-频率曲线。
从曲线上可以看出，调谐放大器在谐振频率附近具有最大的增益，而在谐振频率两侧，增益逐渐减小。
带宽是指调谐放大器能够放大的频率范围。
根据实验数据，我们可以计算出调谐放大器的带宽，并绘制出带宽-增益曲线。
双调谐回路谐振放大器课件
电阻器和电容器
用于调节放大器的增益和带宽 。
性能指标与特点
增益
双调谐回路谐振放大器 的增益较高，可以达到
60dB以上。
通频带
双调谐回路谐振放大器 的通频带较窄，通常只 有几十千赫兹至几百千
赫兹。
选择性
双调谐回路谐振放大器 的选择性较好，可以有 效地抑制不需要的信号
双调谐回路谐振放 大器课件
目 录
• 双调谐回路谐振放大器概述 • 双调谐回路谐振放大器的工作原理 • 双调谐回路谐振放大器的应用 • 双调谐回路谐振放大器的调试与维护 • 双调谐回路谐振放大器的比较与选择
01
双调谐回路谐振放大 器概述
定义与工作原理
定义
双调谐回路谐振放大器是一种电子设 备，用于放大信号。它具有两个调谐 回路，可以同时对信号的两个不同频 率进行放大。
未来发展趋势与展望
集成化与小型化
随着集成电路技术的发展，双调 谐回路谐振放大器将进一步实现 集成化和小型化，提高性能和降 低成本。
智能化与自动化
未来双调谐回路谐振放大器将更 加智能化和自动化，能够自适应 地处理各种信号和自动调节参数 ，提高应用灵活性。
THANKS
感谢观看
在雷达系统中的应用
目标检测
双调谐回路谐振放大器能够放大 回传的雷达信号，提高雷达对目
标的检测能力。
距离测量
通过测量发射信号与回传信号的 时间差，双调谐回路谐振放大器
可用于雷达系统的距离测量。
速度测量
通过分析回传信号的多普勒频移 ，双调谐回路谐振放大器可用于
雷达系统的速度测量。
在电子对抗系统中的应用
调试方法与步骤
调试前准备
(一)小信号调谐放大器基本工作原理
(一)小信号调谐放大器基本工作原理小信号调谐放大器是一种高频电子电路，特别设计用于接收弱信号调谐放大的放大器。
其主要工作是将输出信号与输入信号放大，并将通过调谐电路产生的选择性滤波，使得输出信号只包含输入信号的所带有的频率成分。
小信号调谐放大器是电视机、收音机、电话等接收装置中必需的基本元件之一。
小信号调谐放大器的工作原理基本上分为两个过程，即放大过程和滤波过程。
在放大过程中，输入信号首先经过一个低噪声放大器，其作用是对输入信号进行放大，将其变成一个强度相对较大的信号；然后，信号输入到一个中频放大器中进行进一步的放大，从而达到所需的放大程度。
在滤波过程中，信号经过一个陶瓷滤波器，其作用是去除输入信号中不需要的频率成分，确保输出信号保留所需的频率成分。
最后，放大后的信号经过输出放大器输出，可供下一级电路使用。
在小信号调谐放大器的工作中，输入信号相对较弱，因此需要一个低噪声放大器进行放大。
这个低噪声放大器一般是以晶体管的形式存在，其电路中要保证低噪声升压放大器前置级的全温度噪声系数尽量小，在输入端加一个抗干扰网络来降噪，将输入信号放大的电路作为放大器的前置放大器，可以达到提高系统信噪比的目的。
中频放大器通常采用叠接放大器和差分放大器两种形式。
叠接放大器是将多级电路串联起来，每一级都是共射霍尔放大器，其中第一级的放大倍数较大，后续级数的放大倍数略有减少。
差分放大器是将两个共源霍尔放大器串联起来，其中一个放大器的输出级作为另一个放大器的输入级，通过抵消共模噪声的作用可有效提高信噪比。
陶瓷滤波器是小信号调谐放大器关键的组成部分，其内部包含多个陶瓷滤波片。
它是一种频率可控的带通滤波器，能够将外部传输过来的频率成分进行选择性地滤波。
陶瓷滤波器制作采用陶瓷质量好的材料，经特殊加工处理而成，具有良好的稳定性和高的Q值。
因此，它可以快速滤掉不必要的高或低频能量，只留下需要的信号能量。
总的来说，小信号调谐放大器的基本工作原理是通过低噪声放大器的前级放大、中频放大器的中级放大和陶瓷滤波器的后级滤波来实现对输入信号进行选择性放大的操作。
实验一小信号调谐(单、双调谐)放大器实验
实验一高频小信号调谐放大器实验一、实验目的1.掌握小信号调谐放大器的基本工作原理；2.掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算；3.了解高频小信号放大器动态范围的测试方法；二、实验原理（一）单调谐放大器小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。
其实验单元电路如图1-1（a）所示。
该电路由晶体管Q1、选频回路T1二部分组成。
它不仅对高频小信号进行放大，而且还有一定的选频作用。
本实验中输入信号的频率f S＝12MHz。
基极偏置电阻W3、R22、R4和射极电阻R5决定晶体管的静态工作点。
可变电阻W3改变基极偏置电阻将改变晶体管的静态工作点，从而可以改变放大器的增益。
表征高频小信号调谐放大器的主要性能指标有谐振频率f0，谐振电压放大倍数A v0，放大器的通频带BW及选择性（通常用矩形系数K r0.1来表示）等。
放大器各项性能指标及测量方法如下：1.谐振频率放大器的调谐回路谐振时所对应的频率f0称为放大器的谐振频率，对于图1-1（a ）所示电路（也是以下各项指标所对应电路），f 0的表达式为∑=LC f π210式中，L 为调谐回路电感线圈的电感量；∑C 为调谐回路的总电容，∑C 的表达式为ie oe C P C P C C 2221++=∑式中， C oe 为晶体管的输出电容；C ie 为晶体管的输入电容；P 1为初级线圈抽头系数；P 2为次级线圈抽头系数。
谐振频率f 0的测量方法是：用扫频仪作为测量仪器，测出电路的幅频特性曲线，调变压器T 的磁芯，使电压谐振曲线的峰值出现在规定的谐振频率点f 0。
2.电压放大倍数放大器的谐振回路谐振时，所对应的电压放大倍数A V0称为调谐放大器的电压放大倍数。
A V0的表达式为Gg p g p y p p g y p p v v A ie oe fe fei V ++-=-=-=∑2221212100 式中，∑g 为谐振回路谐振时的总电导。
高频小信号调谐放大器实验报告
高频小信号调谐放大器实验报告一、实验目的。
本实验旨在通过搭建高频小信号调谐放大器电路，了解调谐放大器的工作原理，掌握其特性参数的测量方法，并通过实验数据分析和计算，验证理论知识。
二、实验仪器与设备。
1. 信号发生器。
2. 示波器。
3. 电压表。
4. 电流表。
5. 电阻箱。
6. 电容箱。
7. 电感箱。
8. 双踪示波器。
三、实验原理。
高频小信号调谐放大器是一种能够对特定频率的信号进行放大的放大器。
其主要由电容、电感和晶体管等器件组成。
在电路中，通过调节电容和电感的数值，可以实现对特定频率信号的放大。
四、实验步骤。
1. 按照实验电路图连接电路，注意接线的正确性。
2. 打开信号发生器和示波器，调节信号发生器的频率和幅度，观察示波器上的波形。
3. 通过改变电容和电感的数值，调节电路的共振频率，观察输出波形的变化。
4. 测量电路中各个元件的电压、电流等参数，并记录实验数据。
5. 根据实验数据，计算电路的增益、带宽等特性参数。
五、实验数据与分析。
在实验中，我们通过改变电容和电感的数值，成功调节了电路的共振频率，观察到输出波形的变化。
通过测量和计算，得到了电路的增益、带宽等特性参数，并与理论数值进行了对比分析。
六、实验结果与讨论。
根据实验数据分析，我们得出了电路的增益、带宽等特性参数，并与理论数值进行了对比。
通过对比分析，我们发现实验数据与理论计算结果基本吻合，验证了调谐放大器的工作原理和特性。
七、实验总结。
通过本次实验，我们深入了解了高频小信号调谐放大器的工作原理和特性参数的测量方法，掌握了调谐放大器的实际应用技巧。
实验结果与理论计算基本吻合，证明了实验的有效性和准确性。
八、参考文献。
1. 《电子电路分析与设计》，张三，XX出版社，2010年。
2. 《电子电路实验指导》，李四，XX出版社，2015年。
以上为高频小信号调谐放大器实验报告内容，谢谢阅读。
实验一高频小信号调谐放大器
实验一高频小信号调谐放大器
一、实验原理
高频小信号调谐放大器是由一个高频小信号调谐电路和带有一个负反馈放大电路构成的增益放大器。
高频小信号调谐电路由电感L1、电容C1以及对应电路中的可变电阻R1等构成，当可变电阻R1变化时，电路调谐点也会发生相应的变化。
负反馈放大电路具有调节输出功率的能力，通常由一个三极管或多晶体管就可构成。
它是由放大电路和反馈线路构成，根据反馈信号产生的差分强度，从而实现对输出信号功率的调节。
二、实验目的
2、了解高频小信号调谐放大器的放大能力的调节；
3、掌握实验过程，实现实验精度。
三、实验准备
需要准备的实验器材包括：电子对空表、音频发射器，测试夹、示波器和电源。
四、实验流程
1、根据试验原理，连接实验器材；
2、打开电源，调节可变电阻，实现初始化调节；
3、将音频发射器连接在高频小信号调谐放大器的输入端；
4、使用示波器测量调谐放大器的输出信号，调整可变电阻，使得输出的音频最大；
5、重复以上3-4步，确定最佳调整位置；
6、使用电子对空表测量调谐放大器的输出功率，测出所获得的调谐能力结果。
五、实验总结
本次实验训练了我们关于高频小信号调谐放大器的综合知识能力，它不仅是一个理论概念，而且能快速完成模拟信号测量，满足实践实验的需求，为今后的研究提供了一定的理论基础。
实验中，我们首先调节可变电阻，调节调谐点，使得输出的音频信号最大，然后利用电子对空表测量调谐放大器的输出功率，得出了最终的调谐能力结果。
本次实验对于高频小信号调谐放大器的认识有了一定的深入，今后将派上用场。
小信号调谐放大器实验报告
一、实验目的本次实验旨在通过搭建和调试小信号调谐放大器电路，深入了解调谐放大器的工作原理和设计方法，掌握其特性参数的测量方法，并通过实验数据分析放大器的性能，为后续高频电子线路设计打下基础。
二、实验原理小信号调谐放大器是一种高频放大器，其主要功能是对高频小信号进行线性放大。
其工作原理是利用LC并联谐振回路作为晶体管的集电极负载，通过调节谐振频率来实现对特定频率信号的放大。
实验中，我们采用共发射极接法的晶体管高频小信号调谐放大器。
晶体管的静态工作点由电阻RB1、RB2及RE决定。
放大器在高频情况下的等效电路如图1所示，其中晶体管的4个y参数分别为输入导纳yie、输出导纳yoe、正向传输导纳yfe和反向传输导纳yre。
图1 高频小信号调谐放大器等效电路三、实验仪器与设备1. 高频信号发生器：用于产生不同频率和幅度的正弦波信号。
2. 双踪示波器：用于观察放大器输入、输出信号的波形和幅度。
3. 万用表：用于测量电路中电阻、电容等元件的参数。
4. 扫频仪（可选）：用于测试放大器的幅频特性曲线。
四、实验步骤1. 搭建小信号调谐放大器电路，连接好实验仪器。
2. 调整谐振回路的电容和电感，使放大器工作在谐振频率附近。
3. 使用高频信号发生器输入不同频率和幅度的正弦波信号，观察放大器输入、输出信号的波形和幅度。
4. 使用示波器测量放大器的电压放大倍数、通频带和矩形系数等性能指标。
5. 使用扫频仪测试放大器的幅频特性曲线，进一步分析放大器的性能。
五、实验结果与分析1. 电压放大倍数通过实验，我们得到了放大器的电压放大倍数Avo，其值约为30dB。
这说明放大器对输入信号有较好的放大作用。
2. 通频带放大器的通频带BW0.7为2MHz，说明放大器对频率为2MHz的信号有较好的放大效果。
3. 矩形系数放大器的矩形系数Kr0.1为1.2，说明放大器对信号的选择性较好。
4. 幅频特性曲线通过扫频仪测试，我们得到了放大器的幅频特性曲线，如图2所示。
第1章小信号调谐放大器1.
1
2
1
Q
2f f0
(式1.8)
图1.4 并联谐振曲线
U
(1) Um 称为谐振曲线的相对抑制比 (α)，它反映了回路对偏离谐振频 率的抑制能力。 (2) 当相对抑制比从1下降为谐振 值的 1 2 时对应的频率范围称为 谐振回路的通频带, 也称回路带宽, 通常用B或BW或2f 0.7来表示。
由定义，得：
dn
1 100
0.01
dn (dB) 40dB
小信号调谐放大器
2) 矩形系数(K0.1或Kr0.1或 K0.01 ) 按理想情况，谐振曲线应为一矩形。为了表示实际曲线接
近理想曲线的程度，引入“矩形系数”，它表示对邻道干扰 的抑制能力。
假设谐振放大器是理想放大器，其特性曲线是如图1.1所
示的理想矩形。为了评价实际放大器的谐振曲线与理想曲线
并联而成，如图1.2所示。一般电容器损耗很小，可以认为电容 支路只有纯电容；电感支路中，线圈本身损耗用电阻r表示； 通常认为线圈的损耗就是回路的损耗。在分析电路时，往往需 要把电感与电阻串联支路转换成电感与电阻并联的回路形式， 当ωL>> r时，其换算公式可近似为图1.2中所示。
图1.2 并联谐振电路
BW0. 7
显然K（Kr）愈接近于1越好，说明
BW0. 1
放大器的谐振特性曲线就愈接近于理想
图1.1 谐振放大器的幅频特性曲线
曲线，放大器的选择性就愈好
小信号调谐放大器
4. 工作稳定性 指在电源电压变化或器件参数变化时以上三参数的稳定程度。
为使放大器稳定工作，必须采取稳定措施，即限制每级增益， 选择内反馈小的晶体管，应用中和或失配方法等。
2. 通频带（B、BW、BW0.7 ） 通频带是指信号频率偏离放大器的谐振频率f0时，放大器
小信号调谐(单调谐)放大器实验
小信号调谐(单调谐)放大器实验
小信号调谐放大器实验是一种常见的实验，用于分析和研究放大器的频率响应特性。
在这个实验中，我们会使用一个单调谐放大器电路，通过调节电路参数来实现对特定频率信号的放大。
下面是一种常见的实验步骤：
材料准备：
1. 信号发生器：用于产生待放大的输入信号。
2. 单调谐放大器电路：由电容、电感和电阻等元件组成的并联谐振电路。
3. 可变电阻：用于调节电路的谐振频率。
实验步骤：
1. 创建实验电路：根据实验要求，根据所给的电路图，建立单调谐放大器电路。
2. 连接信号发生器和电路：使用信号发生器将待放大的输入信号接入电路的输入端。
3. 设置信号发生器：调节信号发生器的频率和幅度，使其产生待放大的输入信号。
4. 测量输出信号：使用示波器或其他合适的仪器，测量电路的输出信号。
5. 调节电路参数：根据实验需要，逐步调节电路的元件参数，如可变电阻，以使电路在特定频率上获得最大增益。
6. 记录实验数据：在每次调节电路参数后，记录输出信号的幅度和频率。
7. 分析实验数据：根据记录的数据，绘制输出信号的幅度和频率之间的关系曲线。
8. 总结实验结论：根据实验数据的分析结果，对放大器的频率响应特性进行总结，并根据需要进行进一步的讨论和研究。
这个实验可以帮助我们理解放大器的频率响应特性，并且可以通过调节电路参数来实现对特定频率信号的放大，这在实际电子电路设计和应用中非常重要。
实验一 调谐放大器
实验一调谐放大器一、实验目的1．熟悉电子元器件和高频电路实验箱。
2．熟悉谐振回路的幅频特性分析——通频带与选择性。
3．熟悉信号源内阻及负载对谐振回路的影响，从而了解频带扩展。
4．熟悉和了解放大器的动态范围及其测试方法。
二、预习要求1．复习谐振回路的工作原理。
2．了解谐振放大器的电压放大倍数、动态范围、通频带及选择性相互之间的关系。
3．实验电路中，若电感量μH 1=L ，回路总电容pF 220=C (分布电容包括在内)，计算回路中心频率0f 。
三、实验原理1．调谐放大器的特点调谐放大器的作用是对中频和高频信号进行电压放大，对它的要求是：足够高的增益，满足设计要求的通颁带、选择性和工作的稳定性。
调谐放大器通常采用LC 调谐回路作负载，且输入信号较小，放大器工作在线性放大区。
由于采用了LC 谐振回路作为负载，因此放大器具有明显的选频作用，能将所需的信号进行足够放大，而将不需要的信号进行足够抑制。
由于被放大的信号常常占有一定带宽，因此对调谐放大器除了要求具有足够的增益和选择性外，还要求有一定的通频带宽度。
2．单调谐回路谐振放大器图1-1-1是晶体管单调谐放大器原理图及Y 参数等效电路图。
电阻1R 、2R 为晶体管T 的偏置电阻，3R 为直流反馈电阻，起稳定放大器静态工作点的作用，C 为谐振回路电容。
由LC 单回路构成集电极的负载，它调谐于放大器得中心频率，R 为降Q 电阻（降低放大器输出端谐振回路的品质因数Q 值），可加宽放大器的通频带。
（1）谐振电压增益从图中可以得出（不考虑后级ie Y 的影响）∑=g Y f A fe v )(0式中，G g g oe +=∑（2）通频带与选择性要想既得到高的增益，又保证足够宽的通频带，除了选用fe y 较大的晶体管外，还应该尽量减小谐振回路的总电容量∑C 。
∑C 也不可能很小，在极限的情况下，回路不接外加电容，回路电容由晶体管的输出电容、下级晶体管的输入电容、电感线圈的分布电容和安装电容等组成。
第2章-小信号调谐放大器
j ) j )
n1gm GT
可2见024年：7月增16日益是频率的函数。
1
1 n1gmUb
j 2QT
0
品质因数
CT GT
L
24
(一)谐振电压增益 1.当 = 0时，其电压增益为：
相对增益
Au
j 0
n1g m GT
Au j Au jo
1
•本级到下一级的电压增益为：
1 j 2QT
0
1
分为： 串联谐振回路 并联谐振回路
2024年7月16日
4
1.串联谐振回路
L
•如图所示：为LC串联回路。
UI r
（1）组成：L、C为纯电感和电容。r是回
路的损耗(主要是电感线圈损耗)
ZC
回路电流为: I U Z
（2）原理：
r
U
jL
1
jC
1
U r
L
j(
1
C
)
r
•当信号频率发生变化时，感抗、容抗、电流均随之变化。
由等效电路可知，正弦稳态下， 回路的等效阻抗为：
yie Ub
gmUb
C
1
L2
yoe 3
yi2
ZT (
j )
GT
1
jCT
1
L
1/ GT
1 j
•输出端的信号电压为：
QT为有载
U•T单( 调j谐) 放Io大' c 器Z的T (增j益) 为：n11gmUj2bQ(Tj)0/ GT
AU
(
j )
UT ( Ub(
yoe 3
3.将输出、负载回路折合到LC回路得到的等效电路：
4
高频小信号调谐放大器工作原理
高频小信号调谐放大器工作原理高频小信号调谐放大器是一种常见的电子元器件，广泛应用于各种无线通信设备和电路中。
其主要作用是放大高频小信号，使其能够被接收器或者其他设备处理。
在本文中，我们将详细介绍高频小信号调谐放大器的工作原理。
需要了解高频小信号调谐放大器的基本结构。
它由三个主要部分组成：输入端、输出端和放大器。
输入端通常是一个天线或者其他接收器，用于接收高频小信号。
输出端则将放大后的信号传递给其他设备或者处理器。
放大器是整个电路的核心部件，它能够将输入信号放大到足够的程度，以便被其他设备或者处理器处理。
接下来，我们来了解高频小信号调谐放大器的工作原理。
在工作时，输入端接收到高频小信号后，会将其传递到放大器。
放大器将信号放大到足够的程度后，再将其传递到输出端。
在这个过程中，放大器通常会使用一些特殊的电子元器件，如晶体管等。
这些元器件能够将信号放大到足够的程度，并且能够对信号进行调谐，以适应不同的频率。
为了让放大器能够对信号进行调谐，通常会使用一些特殊的电子元器件，如电容器和电感器。
这些元器件能够对信号的频率进行调整，以适应不同的信号。
例如，当输入端接收到一个低频信号时，放大器会将电容器调整到一个较小的值，以便能够更好地放大这个信号。
当输入端接收到一个高频信号时，放大器会将电容器调整到一个较大的值，以便能够更好地放大这个信号。
需要注意的是，高频小信号调谐放大器的工作原理相对复杂，需要仔细的设计和调整。
在实际应用中，需要根据具体的需求和信号特性来选择合适的元器件和调谐方式，以达到最佳的效果。
此外，还需要注意一些其他因素，如噪声、失真等，以保证信号的质量和稳定性。
高频小信号调谐放大器是一种非常重要的电子元器件，其能够将高频小信号放大到足够的程度，以便被其他设备或者处理器处理。
在实际应用中，需要根据具体的需求和信号特性来选择合适的元器件和调谐方式，以达到最佳的效果。
希望本文能够对读者了解高频小信号调谐放大器的工作原理有所帮助。
第一章小信号调谐放大器介绍
. I
. U1
CC
. U2
互感耦合振荡回路，（两个
振荡回路R1 通L1过C互1 感C2耦合L2 ） R2
. I
. U1
(a)
CC
. U2
(b)
M
＋ R1 C1L1 C1 C2 C2L2
.
I C
. － I1
1
L1
L2 .
(b) I2
R2
r2
电容耦＋ 合L振1 荡C1′回C路2′ ，L2（两个 E＝振j荡L1I. 回－ 路通过电C容m 耦合） r2
(a)
1
. I
. U1
(a) CC
. U2
M
＋R1 CL11 C1 C2 C2L2
. － I1
L1
L2 .
I2
(b)
R2
＋
r2 E＝jL1I. －
耦合谐振回路的特性和谐振曲线的形状与两个谐振回 路之间的耦合程度密切相关。 k＜1%，称很弱耦合； k＜1%~ 5%，称弱耦合； 5% ＜k ＜90%， 称强耦合； k> 90%,很强耦合；k=100%,全耦合。
电容耦合双回路调谐放大器
•， •
小信号集中选频放大器
• 集中选频放大器的优点： • （1）将选择性回路集中在一起，有利
于微型化。 • （2）稳定性好。 • （3）电性能好。 • （4）放大器指标容易控制。 • （5）便于大量生产。
小结
1. 小信号调谐放大器信号的特点，放大器的分类及 主要指标。
1.4 小信号谐调放大器
1.4.1晶体管单回路调谐放大器 1.电路组成
一、 放大电路及其工作原理
RB1 C
+ –
U i
高频实验：小信号调谐放大器实验报告
高频实验：小信号调谐放大器实验报告实验目的：1. 掌握小信号调谐放大器的原理、特点和设计方法。
2. 熟悉集成运算放大器的使用方法。
实验器材：1. 功率供应器。
2. 调谐放大器电路板。
3. 频谱分析仪。
4. 示波器。
5. 信号发生器。
6. 电压表和电流表。
7. 切割器。
8. DMM数字万用表。
实验原理：调谐放大器是指在特定频率下具有较大的放大倍数的放大器，是一种具有选择性放大作用的放大器。
当输入信号频率和特定放大器谐振频率相等时，输出信号强度达到最大值，这种现象称为谐振。
实验步骤：1. 按照电路图连接电路，检查电路连接是否正确。
2. 将调谐电容器的电容值调至最小，即使谐振频率接近1kHz。
3. 将信号发生器设置为100Hz正弦波，300mVpp的幅值，连接到调谐放大器的输入端。
4. 连接万用表测量调谐放大器的输出电压。
5. 使用信号发生器逐步调整频率，记录最大输出幅值的频率。
6. 依次将信号发生器设置为200Hz、500Hz、1kHz、2kHz和5kHz的正弦波。
7. 针对每个频率，记录输出电压，并绘制输出电压随频率变化的曲线图。
实验结果：1. 频率为1kHz时的输出幅值最大，达到4.5V。
2. 随着频率的增加或减小，输出电压下降。
3. 输出电压随着频率变化的曲线呈现出谐振现象。
本实验采用调谐放大器电路进行测试，结果表明，在1kHz的频率下，该电路有最佳的选择性放大功能。
根据测试结果，该电路可以广泛应用于频率选择放大器等领域。
小信号调谐放大器实验报告
小信号调谐放大器实验报告引言：小信号调谐放大器是电子电路中常用的一种放大器，它可以根据输入信号的频率进行调谐，实现对特定频率信号的放大。
本实验旨在通过搭建小信号调谐放大器电路并进行实际测量，验证其放大性能和调谐特性。
实验目的：1. 搭建小信号调谐放大器电路；2. 测量并分析电路的放大性能；3. 测试并探究电路的调谐特性。
实验步骤：一、搭建小信号调谐放大器电路根据实验要求，我们搭建了一个小信号调谐放大器电路。
该电路由一个晶体管放大电路和调谐电路组成。
晶体管放大电路采用共射极放大电路，调谐电路由电感和电容组成。
通过调节电容的值可以实现对不同频率信号的调谐。
二、测量电路的放大性能我们使用信号发生器作为输入信号源，将信号发生器的输出接入到放大器的输入端，然后连接示波器测量输出信号的幅值。
通过改变信号发生器的频率，我们可以测量和分析放大器在不同频率下的放大倍数和频率响应。
实验结果：1. 放大性能测量结果我们在实验中选择了几个不同频率的信号，测量了放大器的输入信号和输出信号的幅值，并计算了放大倍数。
实验结果表明，放大器对不同频率信号的放大倍数并不相同，存在一个最大放大倍数点。
在该点附近，放大倍数较大，而在离该点较远的频率处，放大倍数明显下降。
2. 调谐特性测量结果我们通过改变调谐电路中电容的值来调整放大器的调谐频率。
实验结果表明，当电容值较小时，调谐频率较高；而当电容值较大时，调谐频率较低。
通过合理选择电容值，可以实现对特定频率信号的调谐。
讨论：通过实验我们验证了小信号调谐放大器的基本性能和调谐特性。
实验结果表明，放大器对不同频率信号的放大倍数存在一个最大值，且在调谐频率点附近放大倍数较高，这是由于电路的频率特性和晶体管的工作原理决定的。
在实际应用中，我们可以根据需要选择合适的电容值和电感值，以满足对特定频率信号的放大要求。
结论：本实验通过搭建小信号调谐放大器电路并进行测量，验证了该电路的放大性能和调谐特性。
小信号调谐放大器 原理
小信号调谐放大器原理小信号调谐放大器是一种常用的电子放大器，主要用于放大电路中的小信号。
它的原理是利用谐振回路和放大器的相互作用，使得输入信号在特定的频率范围内得到放大，而在其他频率范围内得到抑制。
通过调节回路的参数，可以实现对特定频率的放大，因此被广泛应用于无线电接收机、调频电台、电视机等通信和广播设备中。
小信号调谐放大器的原理基本可以分为三个部分：谐振回路、放大器和负反馈。
首先是谐振回路，它是由一个电容和一个电感串联或并联而成的，能够使得在特定的频率下得到共振。
在共振频率下，回路的阻抗较小，导致输入信号得到最大的传输。
在谐振频率的附近，回路的阻抗有很大的变化，因此就形成了对特定频率的放大。
其次是放大器，它是用来将输入信号放大的电路。
放大器通常由晶体管、场效应管等电子元件构成。
当输入信号通过放大器时，会得到一定的放大倍数。
通过调节放大器的参数，可以得到不同的放大倍数，使得输入信号得到所需的放大效果。
最后是负反馈，它是一种通过将放大器的输出信号和输入信号进行比较，并将比较结果通过反馈回路返回到放大器输入端的技术。
通过负反馈，可以改善放大器的性能，减小失真和噪声。
在小信号调谐放大器中，负反馈可以提高放大器的稳定性，确保在特定频率范围内得到期望的放大效果。
通过谐振回路、放大器和负反馈的相互作用，小信号调谐放大器可以实现对特定频率的放大。
当输入信号经过谐振回路时，在谐振频率范围内得到放大，而在其他频率范围内得到抑制。
这样就可以实现对特定频率的信号的放大，而对其他频率的信号进行抑制或衰减。
小信号调谐放大器的工作原理可以通过以下步骤来说明：1. 输入信号进入放大器，经过放大器的放大作用，得到一定的信号增益。
2. 所得到的信号通过与谐振回路串联或并联的方式，使得在谐振频率范围内得到共振，得到更大的传输功率。
3. 在共振频率的附近，可以得到对特定频率的放大。
4. 通过负反馈，可以提高放大器的稳定性，确保在特定频率范围内得到期望的放大效果。
高频小信号调谐放大器工作原理
高频小信号调谐放大器工作原理
高频小信号调谐放大器是一种常用于无线电通信系统中的放大器。
其主要作用是放大接收机输入的微弱信号，以便能够有效地处理和解调信号。
这种放大器结构简单、性能稳定、功耗低，因此被广泛应用。
该放大器的基本组成部分包括一个共射放大电路、一个高Q值谐振电路、一个变压器和一个输出耦合电路。
共射放大电路是整个放大器的核心部分，它能够将输入信号经过放大后输出到谐振电路中。
高Q值谐振电路是一个能够选择特定频率的电路，其主要作用是滤除其他频率的干扰信号，只保留需要的信号频率。
这种电路可以采用多种形式，如LC谐振电路、单谐振放大电路等。
变压器是为了提高电路的输入输出阻抗匹配而设置的。
通过变压器的调节，可以使得电路的输入阻抗与输出阻抗匹配，从而使得信号能够更加稳定地传输。
输出耦合电路是将谐振电路产生的信号经过放大后输出到外部设备的电路。
它主要作用是将电路内部的信号传输到外部设备，从而实现信号的传输。
综上所述，高频小信号调谐放大器是一种非常重要的电路，其基本原理是通过放大输入信号并滤除其他频率干扰信号以提高信号质量。
同时，这种放大器具有结构简单、性能稳定、功耗低等特点，因此广泛应用于无线电通信系统中。

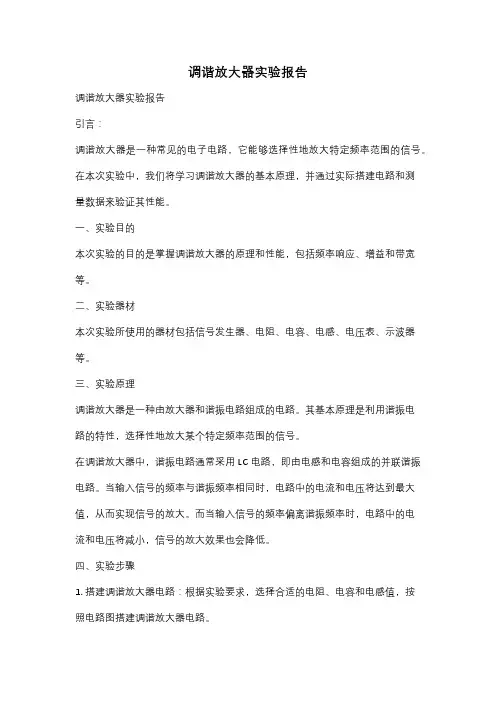

调谐放大器实验报告
调谐放大器实验报告1. 引言调谐放大器是一种常见的电子电路，它的作用是增强特定频率的信号。
在本实验中，我们将学习如何设计和实现一个调谐放大器电路。
通过调整电路中的元件参数，我们可以实现对特定频率信号的放大，从而提高信号质量和传输效率。
2. 实验目的本实验的目的是： - 了解调谐放大器的原理和基本结构 - 学习如何选择合适的元件参数 - 理解调谐放大器的频率响应和增益特性 - 掌握调谐放大器电路的设计和搭建方法3. 实验材料和设备在本实验中，我们需要以下材料和设备： - 电源 - 变压器 - 二极管 - 电容器 - 电阻器 - 示波器 - 多用电表 - 信号发生器4. 实验步骤4.1 搭建电路按照以下步骤搭建调谐放大器电路： 1. 将变压器连接到电源上，提供所需的电压。
2. 连接二极管、电容器和电阻器，以实现放大和调谐的功能。
具体的连接方式可以参考电路图。
3. 使用多用电表检查电路的连接是否正确。
4.2 调整元件参数通过调整电容器和电阻器的参数，我们可以实现对特定频率信号的放大。
可以按照以下步骤进行调整： 1. 开启信号发生器，并设置所需的频率。
2. 观察示波器上的输出信号，并记录下放大倍数和频率。
3. 逐渐调整电容器和电阻器的数值，观察输出信号的变化。
4. 选择合适的参数，使得输出信号的放大倍数最大化。
4.3 测试和分析1.使用示波器和多用电表对调谐放大器的性能进行测试和分析。
2.测量放大器的输入和输出信号的幅度、相位和频率响应。
3.在不同频率下重复测试，绘制放大器的增益特性曲线。
5. 实验结果与讨论根据我们的实验结果，我们可以得出以下结论： - 调谐放大器可以增强特定频率的信号，但对其他频率的信号响应较弱。
- 通过调整电容器和电阻器的参数，我们可以实现对不同频率信号的放大。
- 放大器的增益特性曲线显示了不同频率下的增益情况。
6. 结论通过本实验，我们深入了解了调谐放大器的原理和功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告课程名称高频电子线路实验名称调谐放大器实验类型验证（验证、综合、设计、创新）学院名称电子与信息工程学院专业电子信息工程年级班级开出学期2014-2015上期学生姓名学号指导教师成绩2014 年月日实验一调谐放大器一、实验目的1、熟悉频率特性测试仪和高频实验箱。
2、熟悉谐振放大器的组成及电路的特性。
3、掌握放大器动态范围、放大能力的测量方法，了解静态工作点对它们的影响。
4、掌握选频能力（谐振曲线）的测量方法，了解回路损耗对放大器通频带及增益的影响。
二、实验仪器1、频率特性测试仪2、高频信号发生器3、高频毫伏表4、万用表5、实验板1三、预习要求1、复习谐振回路的工作原理。
2、了解谐振放大器的电压放大倍数、动态范围、通频带及选择性相互之间关系。
3、实验电路中，若电感量L=1μH，回路总电容C=220pF（分布电容包括在内），计算回路中心频率f0。
四、实验内容1、用万用表测量晶体管各点（对地）电压，并计算放大器静态工作点。
2、用信号发生器和高频毫伏表观察静态工作点对单调谐放大器的动态范围及放大增益的影响。
3、用频率特性测试仪测量幅频特性曲线（谐振曲线），观察集电极负载对幅频特性曲线的影响。
4、采用逐点法测量幅频特性曲线（谐振曲线）。
五、基本原理及实验电路图1-1 单调谐放大器原理图1、基本原理及实验电路小信号调谐放大器是各种电子设备、发射和接收机中广泛应用的一种电压放大器。
小信号调谐放大器的类型很多，按调谐回路区分：有单调谐回路、双调谐回路和参差调谐回路放大器。
按晶体管连接方法区分：有共基极、共发射极和共集电极放大器。
本次实验的对象是单调谐共射放大器和双调谐共射放大器。
图1-1 所示电路为共射接法的高频小信号调谐放大器。
图中各元件名称及作用如表1-1所示。
表1-1 单调谐放大器电路原理图中各元件列表号的频率和相位。
双调谐回路谐振放大器就是将图1-1 所示单调谐放大器的单调谐回路改用两个单调谐回路彼此耦合而成。
图1-2是通过电容C耦合而成的双调谐放大器原理图，改变耦合电容C 可以改变两个单调谐回路之间的耦合程度。
与单调放大器相比，双调谐放大器具有频带较宽、选择性较好的优点，但同时也存在调谐不方便的弱点。
图1-2 双调谐放大器原理图2、性能指标及测量方法表征高频小信号调谐放大器的主要性能指标有谐振频率f0，谐振电压放大倍数Av0,放大器的通频带B0.7及选择性（通常用矩形系数K0.1来表示）等。
放大器各项性能指标及测量方法如下：①振频率放大器的调谐回路谐振时所对应的频率f0称为放大器的谐振频率，对于图1-4 所示电路，f0的表达式为：式中，L为调谐回路电感线圈的电感量；CΣ为调谐回路的总电容。
谐振频率f0的设定（或测量）方法是：用频率特性测试仪作为测量仪器测出电路的幅频特性曲线，调谐振回路可变电容，使电压谐振曲线的峰值出现在规定的谐振频率点f0。
②压放大倍数放大器的谐振回路谐振时，所对应的电压放大倍数Avo称为调谐放大器的电压放大倍数。
其表达式为：单调谐放大器的电压放大倍数Av0的计算表达式为：其中，yfe为晶体管正向传输导纳，gS为回路总电导，n1、n2为接入系数。
其测量方法是：在谐振回路已处于谐振状态时，用高频毫伏表测量输出电压uo及输入电压ui的大小，则根据电压放大倍数计算公式可求出Av0。
注意：yfe是一个复数,所以谐振时输出电压uo与输入ui相位差为③通频带由于谐振回路的选频作用，当工作频率偏离谐振频率时，放大器的电压放大倍数下降，所以放大器的谐振曲线如图1-3所示。
习惯上常把电压放大倍数从1 下降到（以dB表示，从0 下降到-3dB）倍处时所对应的两个频率fL和fH之间的频率范围称为放大器的通频带，以符号B0.7来表示（如图1-3）。
其表达式为：QL为谐振回响的有载品质因数。
上式表明，通频带越宽，放大器的电压放大倍数越小。
通频带B 主要通过测量放大器的谐振曲线求得。
测量方法可以是扫频法，也可以是逐点法。
扫频法是通过频率特性测试仪得到调谐放大器的幅频特性曲线，从曲线上求得通频带。
逐点法的测量步骤是：先调谐放大器的谐振回路使其谐振，记下此时的谐振频率f0及电压放大倍数AV0，然后改变高频信号发生器的频率（保持其输出电压ui不变），并测出对应的电压放大倍数AV。
④选择性—矩形系数调谐放大器的选择性可用谐振曲线的矩形系数K0.1时来表示，如图1-3所示的谐振曲线，矩形系数K0.1为电压放大倍数下降到0.1AV0时对应的频率范围与通频带之比，即上式表明，矩形系数K0.1越小，谐振曲线的形状越接近矩形，选择性越好，反之亦然。
一般单调谐放大器的矩形系数远大于1（约为10），即它的谐振曲线与矩形相差较远，选择性较差。
改善放大器选择性和解决放大器的增益和通频带之间矛盾的有效方法之一是采用双调谐放大器。
双调谐放大器具有频带较宽、选择性较好的优点。
矩形系数K0.1的测量方法：通过测量放大器的谐振曲线来求矩形系数K0.1，谐振曲线的测量方法同通频带测量方法。
④调谐放大器的电压放大倍数双调谐放大器谐振时的电压放大倍数Avo的计算表达式为：其中, 为耦合因数或称广义耦合系数，为耦合系数，这里分别是等效到初、次级回路的全部电容之和，为广义失谐量。
发生谐振时0 = x ，则当（临界耦合状态）时，放大器达到匹配状态，放大倍数最大，为图1-4 为双调谐电路的幅频特性曲线。
六、实验步骤根据原理图1-1 弄清实验板电路，并在电路板上找出与原理图相对应的的各测试点及可调器件。
测量+12V电源电压，确认无误后，关断电源。
1、静态测量(1)选取晶体管发射极直流负反馈电阻Re由于放大器工作于小信号放大状态，ICQ一般选取0.8～2mA，发射极电位VEQ一般选取2V为宜。
以ICQ=2mA，VEQ=2V为研究对象，则Re=VEQ/IEQ≈VEQ/IEQ=1kΩ。
实验中先选取Re=1kΩ。
(2)选择调谐回路阻尼电阻R=10kΩ。
(3)断开输入信号源vi(用导线连接IN—GND，即IN端对地短路，vi=0)。
图1-5 为连接图。
(4)接线后仔细检查，确认无误后接通电源。
根据表1-2测量，测出有关静态工作点。
2、动态研究(1)测放大器的动态范围Vi~Vo（在谐振点）①R=10kΩ，Re取1kΩ，把高频信号发生器接到电路输入端，电路输出接高频毫伏表。
如图1-6所示。
②选择正常放大区的输入电压Vi（如：有效值20mV，通过高频毫伏表测量获得），调节频率f使其为10.7MHz，调节CT使回路谐振（使输出电压幅度为最大）。
③调节Vi由5mV变到150mV（有效值），逐点记录Vo电压，并填入表1-3。
Vi的各点测量值可根据实测情况来确定。
⑤Re取470Ω、2kΩ，重复上述过程，将结果填入表1-3。
Re(或ICQ)不同时的动态范围曲线，并分析Re对放大器增益的影响，填入表1-4中。
图1-7 高频小信号放大器动态特性(2)用频率特性测试仪测量放大器处于谐振状态时幅频特性曲线①频率特性测试仪的校正：在测量前，先要测试仪的Y轴放大器进行校正，即零分贝校正。
将两个输出衰减均置0dB，扫频方式置“窄扫”，“Y 衰减”置“1”，将输出探头与输入检波探头对接（即将两个探头的触针和外皮分别连在一起），“中心频率”旋钮顺时针右旋到底。
开机预热，调节辉度、聚焦、Y 幅度和Y 位移，使屏幕上出现基线与扫描线且显示清晰，调节频标幅度旋钮使频标显示适中。
逆时针左旋“中心频率”旋钮，找到零频标，继续逆时针左旋，使10MHz 与零频标同时出现在屏幕中央。
调节“输出粗衰减”、“输出细衰减”、“Y 幅度“，使屏幕上显示的方框占有一定的高度（建议：5大格,记下此时的高度和“输出衰减”的分贝数N1 （如12dB）,（建议：输出衰减档在30dB，Y衰减置“1”）调节“扫频宽度”旋钮，使相邻两个频标在横轴上占有适当的格数（建议：1MHz 占1格。
）②放大器电路的增益测量：选R=10kΩ，Re=1kΩ。
放大器输入端接频率特性测试仪RF 输出电缆，放大器输出接至测试仪Y 输入电缆，接好公共地端。
接通电源，此时测试仪屏幕上将显示出放大器的幅频特性曲线，调节“粗衰减”、“细衰减”，使曲线高度适中。
使用绝缘起子慢慢调节回路电容CT，使曲线的中心频率为10.7MHz。
保持Y 幅度不变的前提下，“细衰减”,使因放大器接入而变化的曲线高度仍恢复为H（如5大格），调节“粗衰减”、记下此时的输出衰减总分贝数N2（如42dB,则该放大器的电压增益为：(3)用不同方法观察阻尼电阻R 大小对放大器通频带的影响①扫频法：实验仪器为频率特性测试仪。
根据通频带定义求出R 在不同值的通频带。
条件：选Re=1kΩ，回路电阻R 分别取10kΩ、2kΩ、470Ω。
测量方法同2（2），从所得到的幅频特性曲线上，读出曲线弯曲段下降到幅度的0.707（或下降3dB）时所对应的两个对称点频率，其频率间隔即可作为近似通频带。
以频率为横坐标，相对电压增益为纵坐标，在图1-8 上描出幅频特性曲线，求出中心频率f0和通频带2△f0.7。
图1-8 高频小信号放大器的幅频特性※②逐点法：实验仪器为高频信号发生器和高频毫伏表。
（选做）条件：选Re=1kΩ，回路电阻R 分别取10kΩ、2kΩ、470Ω。
将高频信号发生器接至电路的输入端，电路输出接高频毫伏表。
选择正常放大区的输入电压Vi，调节频率f使其为10.7MHz，调节CT使回路谐振，使输出电压幅度为最大，此时的回路谐振频率f0=10.7MHz 为中心频率。
然后保持输入电压Vi不变，改变频率f 由中心频率向两边逐点偏离（在谐振频率附近注意测量Vo变化快的点），逐点记录在不同f 时Vo电压的值，并完成表1-5（频率偏离范围自定，可以参照3dB带宽来确定，即信号的幅值为信号最大幅值的0.707倍的两个频率之差为放大器的3dB 带宽）。
画出不同谐振回路电阻对应的幅频特性曲线，比较通频带。
(4)调谐放大器的选择性的测量根据选择性—矩形系数定义求出Re=1kΩ、R 分别为10kΩ、2kΩ时的矩形系数。
七、数据分析要求及思考题1、画出图1-1实验电路的直流通路和交流通路，计算直流工作点，并与实测结果作比较。
答：2、对表1-3 的实验数据进行分析，说明Re变化对单调谐放大器放大器增益的影响答：射极电阻Re（不并电容）在电路中起到电流串联负反馈的作用。
因此，若Re增大，将使负反馈的深度增大，使放大器的互导放大倍数降低，在负载不变的情况下，电压放大倍数也降低；由于放大电路的增益与带宽成反向变化3、根据步骤2(3)中所得到的实验结果，说明集电极负载变化对单调谐回路幅频特性的影响。
答：当放大器工作于放大状态下，按照上述幅频特性的测量方法测出接通与不接通1R3的幅频特性曲线。
