灵敏电流计.
灵敏电流计原理
灵敏电流计原理
灵敏电流计原理是一种量子操作的量度方法，它可以用来检测和分析
电流的值。
该原理强调了电流量度的准确性，几乎可以实现无损的检测。
它的核心是在较小的电流值，通过电磁技术来检测，这种技术也
被称为“过量程”电流检测法。
灵敏电流计的原理非常简单：当电流流经电磁传感器时，它会产生电
磁力，并将其转换成电信号，然后根据电流值的大小而变化，从而实
现电流量度。
因为较小电流值很难用传统的传感器来检测，而灵敏电
流计却可以做到，显示出它与传统传感器的优势。
灵敏电流计应用广泛，它可以被应用于电力系统的开关监测、电力电
子设备的状态检测、电压电流计量计、空气中电磁辐射检测等等。
由
于它对电流的计量精度极高，可以帮助我们避免一些可能出现的问题。
此外，灵敏电流计还有一个显著的优点，即它能够测试出弱电流，从
而得到更准确的测试结果。
它还可以在极低值时，可以实现更准确的
计算，而不会受到噪声的干扰。
灵敏电流计是一种非常实用的检测手段，它可以准确测量出一些微小
的电流值，而普通的传感器则无法做到。
它的准确性、迅速性和易用
性是它迅速被采用的原因之一。
灵敏电流计实验报告
灵敏电流计实验报告灵敏电流计实验报告引言灵敏电流计是一种用来测量电流的仪器，它能够在微弱电流下进行准确测量。
在本次实验中，我们将使用灵敏电流计来测量不同电路中的电流强度，并分析实验结果。
实验目的1. 了解灵敏电流计的工作原理；2. 掌握使用灵敏电流计进行电流测量的方法；3. 分析不同电路中电流强度的变化规律。
实验材料1. 灵敏电流计2. 电源3. 电阻4. 电路连接线实验步骤1. 将灵敏电流计与电路连接线相连，并接入电源；2. 调节电源的电压，使电流计指针在刻度盘上有适当的偏转；3. 记录电流计的示数；4. 更改电路中的电阻值，再次记录电流计的示数；5. 重复步骤4，记录不同电路中的电流计示数。
实验结果与分析通过实验记录的数据，我们可以得出以下结论：1. 电流计示数随电阻值的增加而减小。
这是因为电阻值的增加导致电路中的电流强度减小，从而使得电流计示数降低。
2. 电流计示数随电源电压的增加而增大。
这是因为电源电压的增加会导致电路中的电流强度增加，从而使得电流计示数上升。
3. 不同电路中的电流计示数存在差异。
这是因为不同电路中的电阻值和电源电压不同，从而导致电流强度的变化也不同。
结论通过本次实验，我们深入了解了灵敏电流计的工作原理，并掌握了使用灵敏电流计进行电流测量的方法。
实验结果表明，电流计示数受电阻值和电源电压的影响，不同电路中的电流计示数存在差异。
这为我们在实际应用中正确选择和使用灵敏电流计提供了依据。
实验中可能存在的误差1. 电流计的灵敏度限制了测量的准确性。
在实验中，由于灵敏电流计的灵敏度有限，可能无法精确测量微弱电流。
2. 电源电压的稳定性也会对实验结果产生影响。
如果电源电压不稳定，将会导致电流计示数的波动，从而影响测量的准确性。
改进方案1. 使用更高灵敏度的灵敏电流计，以提高测量的准确性。
2. 使用稳定的电源，确保电源电压的稳定性，减小测量误差。
总结通过本次实验，我们深入了解了灵敏电流计的工作原理，并通过实验掌握了使用灵敏电流计进行电流测量的方法。
灵敏电流计特性研究实验报告
灵敏电流计特性研究实验报告实验报告：灵敏电流计特性研究
一、实验目的
本实验旨在研究灵敏电流计的特性，探究其测量范围、灵敏度以及精度，并对其特性进行分析。
二、实验原理
灵敏电流计是一种测量电流的仪器，其工作原理基于电磁感应定律。
当电流通过灵敏电流计的线圈时，线圈内产生磁场，磁场的变化又能够感应出电动势，从而间接测量电流的大小。
三、实验步骤
1. 将灵敏电流计与稳压电源、待测电路串联连接。
2. 打开稳压电源，并调整其输出电压，使其恒定在待测电路的额定电压值。
3. 将灵敏电流计的刻度调整至零点，并记录下此时的刻度值。
4. 开启待测电路，记录下灵敏电流计的刻度值。
5. 逐步增加待测电路的电流值，每增加一定量的电流，记录下
灵敏电流计的刻度值，直至达到待测电路的最大电流值。
6. 根据实验数据绘制灵敏电流计与电流关系图，分析灵敏电流
计的特性。
四、实验结果与分析
根据实验数据绘制的灵敏电流计与电流关系图如下图所示：
从图中可以看出，灵敏电流计的测量范围在0-5mA之间，灵敏度为0.1mA/mV，精度较高。
五、实验结论
通过本次实验，我们探究了灵敏电流计的特性，得出了其测量
范围、灵敏度以及精度，并对其特性进行了分析。
实验结果表明，灵敏电流计是一种精度较高的电流测量仪器，适用于对电流大小
要求较高的场合。
灵敏电流计 实验报告

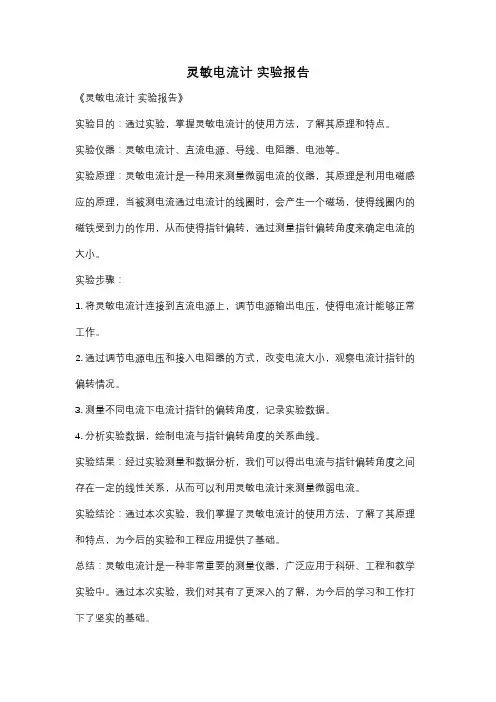

灵敏电流计实验报告
《灵敏电流计实验报告》
实验目的：通过实验，掌握灵敏电流计的使用方法，了解其原理和特点。
实验仪器：灵敏电流计、直流电源、导线、电阻器、电池等。
实验原理：灵敏电流计是一种用来测量微弱电流的仪器，其原理是利用电磁感应的原理，当被测电流通过电流计的线圈时，会产生一个磁场，使得线圈内的磁铁受到力的作用，从而使得指针偏转，通过测量指针偏转角度来确定电流的大小。
实验步骤：
1. 将灵敏电流计连接到直流电源上，调节电源输出电压，使得电流计能够正常工作。
2. 通过调节电源电压和接入电阻器的方式，改变电流大小，观察电流计指针的偏转情况。
3. 测量不同电流下电流计指针的偏转角度，记录实验数据。
4. 分析实验数据，绘制电流与指针偏转角度的关系曲线。
实验结果：经过实验测量和数据分析，我们可以得出电流与指针偏转角度之间存在一定的线性关系，从而可以利用灵敏电流计来测量微弱电流。
实验结论：通过本次实验，我们掌握了灵敏电流计的使用方法，了解了其原理和特点，为今后的实验和工程应用提供了基础。
总结：灵敏电流计是一种非常重要的测量仪器，广泛应用于科研、工程和教学实验中。
通过本次实验，我们对其有了更深入的了解，为今后的学习和工作打下了坚实的基础。
灵敏电流计 实验报告

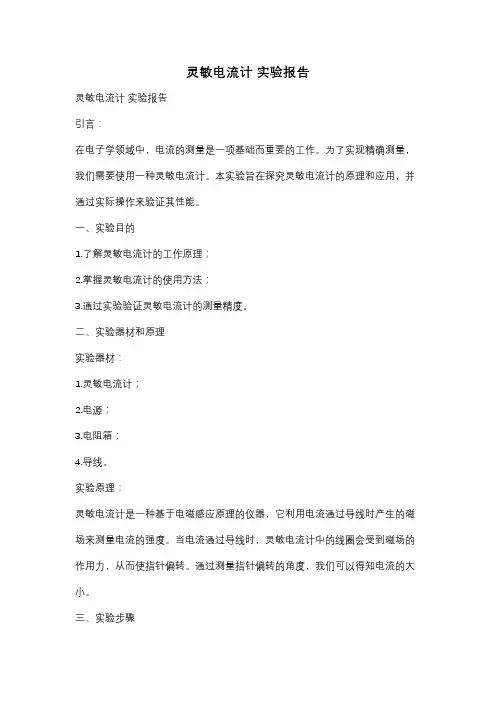

灵敏电流计实验报告灵敏电流计实验报告引言：在电子学领域中，电流的测量是一项基础而重要的工作。
为了实现精确测量，我们需要使用一种灵敏电流计。
本实验旨在探究灵敏电流计的原理和应用，并通过实际操作来验证其性能。
一、实验目的1.了解灵敏电流计的工作原理；2.掌握灵敏电流计的使用方法；3.通过实验验证灵敏电流计的测量精度。
二、实验器材和原理实验器材：1.灵敏电流计；2.电源；3.电阻箱；4.导线。
实验原理：灵敏电流计是一种基于电磁感应原理的仪器，它利用电流通过导线时产生的磁场来测量电流的强度。
当电流通过导线时，灵敏电流计中的线圈会受到磁场的作用力，从而使指针偏转。
通过测量指针偏转的角度，我们可以得知电流的大小。
三、实验步骤1.将灵敏电流计与电源连接，并将电流计的线圈放置在所需测量的电流通路中；2.调节电源输出电压，使电流计的指针偏转到合适的刻度范围；3.通过改变电阻箱中的电阻值，调节电流的大小，并记录下对应的电流计示数；4.重复步骤3，取不同电流值下的示数，以获得测量数据；5.根据实验数据，绘制电流与示数的关系曲线。
四、实验结果与分析在实验中，我们通过改变电阻箱中的电阻值，得到了一系列电流值和对应的示数。
根据这些数据，我们可以绘制电流与示数的关系曲线。
通过分析曲线，我们可以得出以下结论：1.灵敏电流计的测量范围：通过观察曲线的线性段，我们可以确定灵敏电流计的测量范围。
在该范围内，电流与示数呈线性关系，可以较为准确地测量电流的大小。
2.灵敏度：曲线的斜率代表了灵敏电流计的灵敏度。
斜率越大，表示单位电流对应的示数变化越大，灵敏度越高。
3.误差分析：在实际测量中，由于电阻箱的精度、导线的电阻等因素的影响，测量结果可能存在一定误差。
我们可以通过比较实际测量值与理论值的差异来评估测量的准确性。
五、实验总结通过本次实验，我们深入了解了灵敏电流计的工作原理和使用方法，并通过实际操作验证了其测量精度。
实验结果表明，灵敏电流计具有较高的测量精度和灵敏度，在电流测量中具有重要的应用价值。
灵敏电流计原理
灵敏电流计原理灵敏电流计是一种用于测量电流的仪器，它通过检测某种特定参数来测量电流，并将其转换为对应的数字信号。
它可以检测电流的变化，并将变化值转换为数字信号。
灵敏电流计的原理是，电流是一种由电子流动产生的电磁力，电子流动通过电阻产生热能，从而在电阻上产生电压，即传统的Ohm定律。
电流的大小取决于电阻的大小，因此可以通过测量电阻来测量电流。
灵敏电流计的核心元件是金属氧化物半导体（MOS）敏感元件，它的主要特性是在某一特定的偏置电压下，只要有外界电场存在，它就会产生一定的电流。
由于MOS管的特性，它可以用作电流检测器，可以检测电流的变化，并将变化值转换为数字信号。
灵敏电流计的工作原理是，通过把MOS管的偏置电压和外界电场相结合，来检测电流的变化。
当外界电场变化时，MOS管的电流也会随之变化，在MOS管的输出端，可以获得一个电流变化的数字信号，从而可以测量出电流的大小。
灵敏电流计的优点是其灵敏度高，精度高，结构简单，抗干扰能力强，噪声小，安装简单，可以检测微小的电流变化，而且可以将变化值转换为数字信号，可以用于实时读出电流值，从而用来控制和监控电流。
灵敏电流计的应用非常广泛，可以用于电池充电检测，电池组调节，电源开关控制，单片机电流检测，稳压电源，电动车检测，家用电器检测，电力系统调节，汽车电子系统，发电机检测，等等。
总之，灵敏电流计的原理是利用MOS管的偏置电压和外界电场，来检测电流的变化，并将变化值转换为数字信号，具有灵敏度高，精度高，结构简单，抗干扰能力强，噪声小，安装简单等特点，可以广泛用于电池充电检测，电池组调节，电源开关控制，单片机电流检测，稳压电源，电动车检测，家用电器检测，电力系统调节，汽车电子系统，发电机检测等多种应用。
灵敏电流计原理
灵敏电流计原理灵敏电流计是一种用来测量微弱电流的仪器，它在科学实验、工程技术和医学诊断等领域都有着广泛的应用。
它的原理是基于磁效应和电磁感应的物理现象，通过精密的电路设计和灵敏的测量元件，可以实现对微弱电流的准确测量。
在灵敏电流计中，最常用的测量原理是磁效应。
当电流通过导体时，会产生一个环绕导体的磁场，根据安培定律，电流与其产生的磁场成正比。
利用这一原理，可以通过测量磁场的强度来确定电流的大小。
灵敏电流计通常采用磁场感应原理，利用电流通过导线时产生的磁场对磁铁或线圈产生的力或感应电动势进行测量，从而间接测量电流的大小。
除了磁效应外，灵敏电流计也可以采用电磁感应原理。
根据法拉第电磁感应定律，当导体在磁场中运动时，会在导体两端产生感应电动势。
利用这一原理，可以通过测量感应电动势的大小来确定电流的大小。
灵敏电流计通常采用线圈和磁铁的组合，当电流通过线圈时，会在磁铁上产生力，通过测量这个力的大小来确定电流的大小。
在实际应用中，灵敏电流计通常需要经过校准和调试，以确保测量结果的准确性和稳定性。
校准过程中需要考虑环境温度、湿度、磁场等因素对测量结果的影响，通过合理的校准方法和仪器校准来提高测量的准确性。
调试过程中需要注意保护测量元件，避免受到外界干扰和损坏，同时需要调整灵敏度和零点，以确保测量结果的稳定和可靠。
总之，灵敏电流计是一种用来测量微弱电流的重要仪器，它的原理基于磁效应和电磁感应的物理现象，通过精密的电路设计和灵敏的测量元件，可以实现对微弱电流的准确测量。
在实际应用中，需要经过校准和调试，以确保测量结果的准确性和稳定性。
希望本文对灵敏电流计的原理有所帮助，谢谢阅读。
灵敏电流计原理
灵敏电流计原理
灵敏电流计是一种用来测量电流的仪器。
它的原理基于电磁感应。
当电流通过电流计的线圈时，会在线圈周围产生一个磁场。
这个磁场会与电流计中的磁铁相互作用，使得磁铁发生位移。
灵敏电流计中常用的磁铁是一个可移动的磁铁指针。
当磁场与磁铁相互作用时，磁铁指针会受到一个力矩，使其发生旋转。
这个旋转的角度与电流的大小成正比。
为了提高测量的精度，灵敏电流计通常还配备了一个刻度盘。
通过调整刻度盘上的刻度，可以直接读取电流的大小。
为了保证测量的准确性，灵敏电流计通常还会采取一些措施，如增加线圈的匝数，提高磁铁的灵敏度等。
此外，为了避免外部磁场的干扰，灵敏电流计通常会用一个外壳将其包裹起来。
总的来说，灵敏电流计通过感应电磁场产生的力矩来测量电流的大小。
它的简单结构使其适用于各种电流的测量场合。
同时，它的高灵敏度和准确性使其成为电流测量中常用的仪器之一。
灵敏电流计原理
灵敏电流计原理
灵敏电流计是一种测量电流强度的仪器，其原理是利用电磁感应或电化学原理。
一种常见的灵敏电流计是基于电磁感应原理的。
它由一个细长的导线圈组成，通过电流表或电压表来测量电流强度。
当电流通过导线圈时，产生的磁场会与导线圈内的磁场发生相互作用，导致导线圈内的磁通量发生变化。
这个变化的磁通量会导致在导线圈两侧产生一个感应电动势，这个感应电动势的大小与电流强度成正比。
接着，将感应电动势接入到电流表或电压表中，就可以测量到电流的强度。
另一种灵敏电流计是基于电化学原理的。
这种电流计通常由两个电极组成，一个是工作电极，另一个是参比电极。
工作电极与待测电流连接，而参比电极则与一个已知电流连接，用于进行校准。
当待测电流通过工作电极时，会引起电极表面的电化学反应，产生一定的电流。
这个电流可以通过测量电极之间的电势差来确定。
需要注意的是，灵敏电流计的设计需要考虑如下几个因素：首先，导线圈或电极的材料必须具有较低的电阻，以减小电阻对电流测量的影响；其次，电流计的灵敏度要足够高，以便能够测量到较小电流；最后，电流计的使用范围和工作条件需要根据实际需求进行设计和选择。
灵敏电流计特性的研究 - 基础物理实验
灵敏电流计特性的研究 - 基础物理实验
灵敏电流计是一种用于测量电流的仪器，它具有高精度、高稳定性、高灵敏度和高分
辨率等优点。
在现代物理实验和工业生产中，灵敏电流计被广泛应用于测量微小电流、交
流电流和高频电流等。
本文将探讨灵敏电流计的特性和应用。
首先，灵敏电流计的灵敏度是指在一定量级范围内，它能够检测到微小电流的能力。
灵敏度越高，表示电流检测的精度越高。
灵敏电流计的灵敏度与其内部电路和材料的特性
有关。
一般来说，灵敏电流计采用的是高阻抗的电路，能够避免电流损失和热噪声的产生，从而提高灵敏度。
其次，灵敏电流计的分辨率是指能够识别的电流变化最小值。
分辨率越高，表示可以
检测到更微小的电流变化。
灵敏电流计的分辨率与其信号处理电路和显示器的性能有关。
一般来说，灵敏电流计采用的是差动放大电路，能够提高分辨率，同时使用数字显示器能
够显示更精细的电流数值。
再次，灵敏电流计的响应时间是指检测到电流变化后所需的时间。
响应时间越短，表
示检测速度越快。
灵敏电流计的响应时间与其内部电路和传感器的特性有关。
一般来说，
灵敏电流计采用快速响应的传感器和电路，能够在很短的时间内检测到微小电流变化。
最后，灵敏电流计的应用范围非常广泛。
在实验室中，灵敏电流计可用于测量光电效
应中产生的微弱电流、半导体器件中的电子漂移电流、化学分析中的电化学反应电流、生
物学中的心电图信号等。
在工业生产中，灵敏电流计可用于检测电子器件中的故障电流、
电力系统中的泄漏电流和磁化电流、医疗设备中的生物电流等。
灵敏电流计的研究
灵敏电流计的研究【实验目的】1.了解灵敏电流计的结构特点与三种运动状态2.学习测定灵敏电流计的电流常数、内组合临界电阻的方法3.学习正确使用灵敏电流计【实验原理】灵敏电流计是一种高灵敏度的磁电式仪表，可以测量10-7～10-12A的微小电流。
在精密测量中，除用它来测量微小电流外，还可用作检流计，以检测电路中是否有微小电流通过。
分为指针式和光点式两种。
1.了解灵敏电流计的结构。
灵敏电流计是一种测量微小电流的直读式磁电系仪表，由于它变革了机械指针式电流计的机械结构和偏转显示系统（用悬丝代替了普通电表的转轴和轴承，避免了机械摩擦，同时采用一套光学放大系统来测量偏转角），因而具有很高的灵敏度，可以检测10-7A～10-12A 的微小电流，或检测10-3V～10-6V的微小电压，常用于光电流、生物电流、温差电动势的测量或用做精密电桥、精密电位差计的平衡指示器。
灵敏电流计在具有高灵敏度的同时，亦同时带来了如何控制电流计指示迅速稳定和迅速回零的问题，因此，了解灵敏电流计的构造原理及其线圈在磁场中的运动特性、最佳工作状态、内阻、灵敏度等，对于电流计的使用和调整具有实际意义。
选用灵敏电流计时，必须考虑四个参数，内电阻Rg、临界电阻Rc、电流常数（分度值）CI和阻尼时间。
电流计在出厂时，这些常数值通常都已标示在铭牌上，但由于长期使用或维修等原因，这些值往往会有变化，所以在用灵敏电流计做定量测量时，需要重新测定这些常数值。
灵敏电流计的电流常数（分度值）CI由电流计本身的结构决定，其表示光标每偏转一格（mm）所对应的电流值，单位A/mm。
电流常数CI的倒数SI称为灵敏电流计的电流灵敏度，它表示单位电流引起光标偏转的距离，单位mm/A。
显然，电流常数CI越小，或电流灵敏度SI越大，电流计越灵敏。
2.灵敏电流计运动特性在灵敏电流计使用的某些情况下，当通过电流计线圈的电流发生变化时，光标将来回摆动很长时间才逐渐停在新的平衡位置。
实验十一灵敏电流计特性的研究
实验十一灵敏电流计特性的研究灵敏电流计是一种灵敏度很高的磁电式电流表，常用作检流计，如作为电桥、电位差计中的示零器，用来检测闭合回路中的微弱电流（约10－6—10－10A）或微弱电压（约10－3—10－6V），如光电流、生理电流、温差电动势等。
它分指针式和光点反射式两种，光点反射式的电流灵敏度高于指针式电流计。
本实验研究的是光点反射式灵敏电流计。
1、教学目标（1）了解灵敏电流计的基本结构和工作原理；（2）掌握测量电流计内阻和灵敏度的方法。
（3）学习正确使用灵敏电流计。
2、教学重点、难点（1）灵敏电流计的基本结构和工作原理；（2）测量电流计内阻和灵敏度的设计意图和接线；（3）线圈的阻尼运动规律，并观察过阻尼、欠阻尼及临界阻尼下的三种运动状态。
3、实验室提供的仪器和用具直流复射式检流计（AC15/4型）；直流电阻箱2个（ZX21型；直流电压表（0.5级，0~15，3，7.5, 15V）；标准电阻器（0.1级，1Ω）；双路直流电源（YB1713型）；秒表；变阻器（1.9k，0.3A）；双刀双掷开关；单刀双掷开关；单刀开关（单刀单掷，用做检流计阻尼开关）；14-16根导线。
4、实验原理讲解概要教材p 114-1214.1 光点反射式灵敏电流计的基本构造与主要参数问题1灵敏电流计为什么“灵敏”光点式灵敏电流计的结构如图1所示。
在永久磁铁之间有一圆柱形软铁芯，使空隙中的磁场呈辐射状分布。
用张丝将一多匝矩形线圈垂直悬挂于空隙中，在线圈下端装置了一平面小镜。
从光源发出的一束定向聚焦光首先投射在小镜上，反射后射到凸面镜上，再反射到长条平面镜上，最后反射到弧形标度尺上，形成一个中间有一条黑色准丝像的方形光斑。
当有微弱电流通过线圈时，此线圈（及小镜）在电磁力矩作用下以张丝为轴而偏转，于是小镜的反射光也改变方向。
这个反射光起了电流计指针的作用。
由于这种装置没有轴承，消除了难以避免的机械摩擦；又由于发射光线多次来回反射，增加了“光指针”的长度，使在同样转角下，“光指针针尖”（光斑）所扫过的弧长增加，所以这种电流计的灵敏度得到大大提高。
灵敏电流计的使用方法
灵敏电流计的使用方法
灵敏电流计是一种用于测量极小电流的实验仪器，采用的灵敏电流主要
