微波天线培训资料2017一、微波天线的概述微波天线是一种用于传输和接收微波信号的设备。
在现代通信领域，微波通信具有重要的地位，而微波天线则是实现微波通信的关键部件之一。
微波天线的工作原理基于电磁波的辐射和接收。
当电流通过天线时，会产生电磁场，并向空间辐射电磁波；反之，当天线处于电磁波的辐射范围内时，能够感应到电磁波并将其转换为电信号。
微波天线的种类繁多，常见的有抛物面天线、喇叭天线、微带天线等。
不同类型的天线具有不同的特点和应用场景。
二、微波天线的性能参数了解微波天线的性能参数对于正确选择和使用天线至关重要。
以下是一些常见的性能参数：1、增益天线增益表示天线在特定方向上辐射或接收电磁波的能力。
增益越高，天线在该方向上的信号强度就越强。
2、方向性方向性描述了天线辐射或接收电磁波的集中程度。
方向性越强的天线，其辐射或接收的能量越集中在特定方向上。
3、频率范围微波天线具有特定的工作频率范围，必须在这个范围内使用，以保证良好的性能。
4、驻波比驻波比反映了天线与传输线之间的匹配程度。
驻波比越小，匹配越好，信号传输效率越高。
5、极化方式极化方式分为水平极化、垂直极化和圆极化等。
不同的极化方式在不同的应用中有不同的优势。
三、抛物面天线抛物面天线是一种常见的微波天线，具有较高的增益和较好的方向性。
其结构通常由抛物面反射面和位于焦点处的馈源组成。
抛物面反射面能够将馈源发出的电磁波反射并汇聚到特定方向，从而实现定向辐射或接收。
抛物面天线在卫星通信、微波中继通信等领域得到广泛应用。
四、喇叭天线喇叭天线由逐渐张开的波导构成，具有较宽的频带和中等的增益。
它的结构简单，易于制造和安装。
喇叭天线常用于微波测量、雷达系统等。
五、微带天线微带天线是一种平面型天线，具有体积小、重量轻、易于集成等优点。
微带天线可以通过在介质基板上印刷金属贴片来实现。
它在移动通信、无线局域网等领域有着广泛的应用。
六、微波天线的安装与调试正确的安装和调试是保证微波天线性能的重要环节。
微波天线的应用与优化
微波天线的应用与优化微波天线是指频率在微波波段的天线，根据其不同的结构和特性，可以应用于不同的领域。
这篇文章将介绍微波天线的主要应用和优化方法。
1.通信领域微波天线在通信领域中应用广泛，用于实现无线通信、卫星通信、雷达、导航等系统。
其中，微波天线的应用在卫星通信中尤为重要，在通信中心带宽窄、传输距离远的情况下，需要采用高增益、高直径比的微波天线，来保证通信的可靠性和质量。
2.军事领域微波天线在军事领域中起到非常重要的作用，主要应用在侦察、监视、干扰等领域，能够发挥不可替代的作用。
如雷达中的微波天线，可以通过辐射和接收无线电波实现对目标的监测和跟踪。
3.医疗领域微波天线在医疗领域中也有广泛应用，如医用微波治疗设备，通过微波天线将微波能量传入人体，使细胞产生温升，从而产生治疗效果。
4.其他领域微波天线还在其他领域中有应用，如飞行器姿态控制系统、汽车雷达、遥感等。
为了提高微波天线的性能，需要对其进行优化。
常用的优化方法有以下几种：1.设计优化微波天线的设计优化是指通过改变微波天线的结构参数和材料选取等因素，来提高微波天线的性能。
在设计微波天线时，需要考虑到天线的频带、电阻匹配、波束方向、功率承受能力等因素，以达到最佳的性能。
2.制造优化微波天线的制造优化是指通过改变微波天线的制造工艺和材料选择等因素，来提高微波天线的性能。
制造过程中需要注意天线材料的选择与加工工艺，以及天线的防护与维护。
3.电路优化微波天线的电路优化是指通过改变微波天线的驱动电路、放大器、滤波器等电路，来提高微波天线的性能。
电路优化可以通过优化电路参数、选择适合的电路拓扑结构等方法实现。
微波天线的计算优化是指通过数值计算方法对微波天线的性能进行仿真和预测，以指导微波天线的优化。
计算优化可以通过基于有限元方法、时域有限差分法、快速多极子法等数值计算方法实现。
通过以上的优化方法，可以使微波天线的性能得到提高，从而更好地满足各种应用需求。
微波天线的应用与优化
微波天线的应用与优化微波天线是一种广泛应用于通信、雷达、卫星通信和无线网络等领域的重要设备，它通过发射和接收微波信号来实现无线通信和数据传输。
随着无线通信和网络技术的快速发展，微波天线的应用也愈发重要。
本文将对微波天线的应用及优化进行详细介绍。
一、微波天线的应用1. 通信领域微波天线在通信领域有着广泛的应用。
它可以用于移动通信基站、卫星通信、微波通信系统等。
在移动通信基站中，微波天线用于发射和接收无线信号，将用户的语音、数据、视频等信息传输到远处的接收端。
在卫星通信中，微波天线用于与卫星进行通信，实现长距离的数据传输。
在微波通信系统中，微波天线被用于长距离的通信系统，例如军事通信系统、无线电系统等。
2. 雷达系统雷达系统是微波天线的另一个重要应用领域。
雷达系统需要发射微波信号，并接收返回的信号来实现目标的探测和跟踪。
微波天线在雷达系统中起着至关重要的作用，它的指向性和灵敏度直接关系到雷达系统的性能。
在雷达系统中，对微波天线的设计和优化具有重要意义。
3. 无线网络无线网络是另一个微波天线的重要应用领域。
随着移动互联网的快速发展，无线网络的需求愈发迫切。
微波天线在无线网络中被广泛应用于基站、室内覆盖、无线路由器等设备中，用于实现无线通信和网络覆盖。
微波天线的优化是指通过对天线的设计、材料、结构等方面进行优化，以提高其性能和效率。
微波天线的优化对于提高通信质量、增加通信距离、提高雷达系统的探测能力等方面有着重要意义。
1. 天线结构优化天线结构优化是微波天线优化的重要环节。
天线的结构包括天线元件、支撑结构、辐射器等。
优化天线结构可以通过改进天线的指向性、增加天线的带宽、减小天线的尺寸等方式来提高天线的性能。
可以通过改变天线的结构参数、优化天线的辐射器形状、优化支撑结构等方式来提高天线的性能。
天线的材料对于天线的性能有着重要的影响。
优化天线材料可以通过提高天线的频率响应、增加天线的辐射效率、减小天线的损耗等方式来提高天线的性能。
微波天线原理
微波天线原理
微波天线原理是基于电磁波的传播和辐射原理。
微波天线通过在空间中产生并辐射电磁波来实现与外界的通信。
微波天线的基本结构包括导体元件和支撑结构。
导体元件一般由金属材料制成，通过电磁波的传导和辐射来实现与外界的通信。
导体元件的形状和尺寸决定了其在特定频率下的辐射特性。
微波天线的工作原理是利用导体材料中的自由电子在外加电场的作用下进行振荡和辐射电磁波。
当高频电流通过导体元件时，导体中的自由电子将开始振荡并辐射电磁波。
这些振荡的电子形成了电流的环流，从而在周围空间中产生电磁波。
微波天线的辐射特性可以通过其形状和尺寸进行调节。
例如，天线的长度和宽度可以决定辐射电磁波的频率范围和方向性。
此外，通过对导体元件的设计和优化，可以实现天线的高增益、低失真和高效率。
微波天线的辐射功率与输入功率之间的关系可以通过驻波比来描述。
驻波比是指输入功率和反射功率之间的比值。
当驻波比较小时，天线的辐射效率较高。
因此，优化天线的设计和匹配电路可以最大限度地提高天线的性能。
总之，微波天线利用导体元件的振荡和辐射原理来产生和辐射电磁波，从而实现与外界的通信。
通过优化天线的设计和匹配电路，可以提高天线的效率和性能。

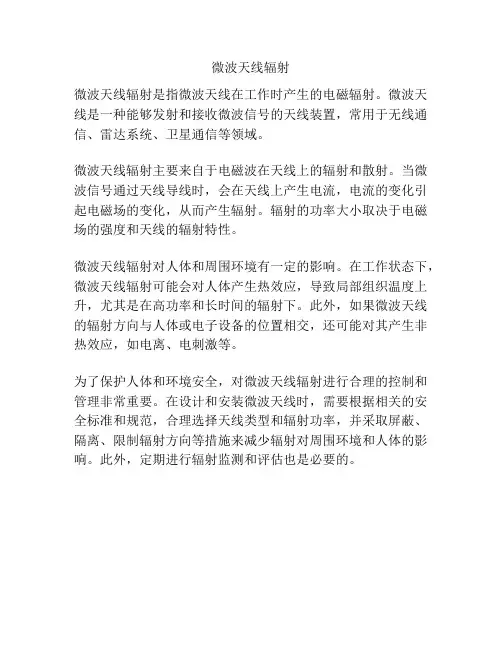

微波天线辐射
微波天线辐射
微波天线辐射是指微波天线在工作时产生的电磁辐射。
微波天线是一种能够发射和接收微波信号的天线装置，常用于无线通信、雷达系统、卫星通信等领域。
微波天线辐射主要来自于电磁波在天线上的辐射和散射。
当微波信号通过天线导线时，会在天线上产生电流，电流的变化引起电磁场的变化，从而产生辐射。
辐射的功率大小取决于电磁场的强度和天线的辐射特性。
微波天线辐射对人体和周围环境有一定的影响。
在工作状态下，微波天线辐射可能会对人体产生热效应，导致局部组织温度上升，尤其是在高功率和长时间的辐射下。
此外，如果微波天线的辐射方向与人体或电子设备的位置相交，还可能对其产生非热效应，如电离、电刺激等。
为了保护人体和环境安全，对微波天线辐射进行合理的控制和管理非常重要。
在设计和安装微波天线时，需要根据相关的安全标准和规范，合理选择天线类型和辐射功率，并采取屏蔽、隔离、限制辐射方向等措施来减少辐射对周围环境和人体的影响。
此外，定期进行辐射监测和评估也是必要的。

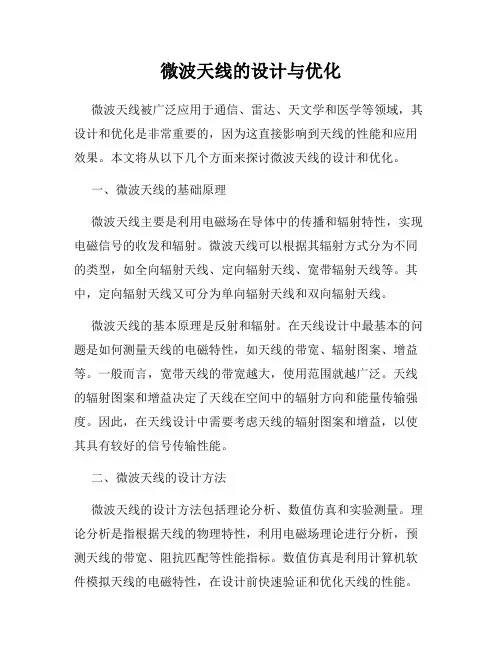

微波天线的设计与优化
微波天线的设计与优化微波天线被广泛应用于通信、雷达、天文学和医学等领域，其设计和优化是非常重要的，因为这直接影响到天线的性能和应用效果。
本文将从以下几个方面来探讨微波天线的设计和优化。
一、微波天线的基础原理微波天线主要是利用电磁场在导体中的传播和辐射特性，实现电磁信号的收发和辐射。
微波天线可以根据其辐射方式分为不同的类型，如全向辐射天线、定向辐射天线、宽带辐射天线等。
其中，定向辐射天线又可分为单向辐射天线和双向辐射天线。
微波天线的基本原理是反射和辐射。
在天线设计中最基本的问题是如何测量天线的电磁特性，如天线的带宽、辐射图案、增益等。
一般而言，宽带天线的带宽越大，使用范围就越广泛。
天线的辐射图案和增益决定了天线在空间中的辐射方向和能量传输强度。
因此，在天线设计中需要考虑天线的辐射图案和增益，以使其具有较好的信号传输性能。
二、微波天线的设计方法微波天线的设计方法包括理论分析、数值仿真和实验测量。
理论分析是指根据天线的物理特性，利用电磁场理论进行分析，预测天线的带宽、阻抗匹配等性能指标。
数值仿真是利用计算机软件模拟天线的电磁特性，在设计前快速验证和优化天线的性能。
实验测量则是采用天线测试仪器对天线进行测量和验证，用于评估天线的性能。
对于微波天线设计而言，目标是在满足所需带宽和辐射特性的前提下，实现尽量小的体积、重量和功耗。
因此，天线的尺寸和形状也是天线设计的重要考虑因素。
常用的微波天线形状包括偶极子天线、单极天线、圆极天线、微带天线等。
另外，微波天线的设计和优化也需要考虑天线的制造成本和可靠性。
天线的材料、制造工艺和可靠性都会对天线的性能产生影响。
因此，在天线设计中需要考虑成本和可靠性因素，以使设计方案更加合理和经济。
三、微波天线的优化方法微波天线设计的优化目标是最大化天线的性能或在一定性能范围内实现最小的体积和重量。
为了实现这一目标，可以采用以下几种优化方法。
1. 基于参数化模型的优化：利用CAD软件对天线进行建模和参数化，并进行参数设计和优化，以寻求最佳设计方案。
微波天线工作原理
微波天线工作原理
微波天线是用来发射和接收微波信号的装置，其工作原理是利用电磁波的辐射和接收性质。
在微波天线中，存在着一个电磁场的辐射和接收过程。
当微波信号通过天线时，会激发天线中的电流和电场，并且由于电磁场的辐射作用，微波信号会从天线中辐射出去，形成电磁波的传播。
发射微波信号时，天线中的电流会受到电源的激励，产生高频振荡。
这个高频振荡通过导体的辐射电磁场，将微波信号辐射出去。
这种辐射电磁场的特点是具有较强的辐射强度和较低的辐射损耗，可以将微波信号传输到相对远处。
接收微波信号时，天线会将接收到的微波信号转化为电信号。
当微波信号通过天线时，会引起天线中的电场和电流的变化。
这个变化会激发天线中的电流，产生电压信号，并且通过导线传输到外部电路中进行处理和分析。
这样，微波天线就实现了微波信号的发射和接收功能。
通过不同设计和构造的微波天线，可以实现不同频率的微波信号的传输和通信。
同时，微波天线在具有较大的增益和辐射效率的同时，还可以具备一定的方向性，使得微波信号能够更加准确地指向目标区域。
微波天线的基本参数
微波天线的基本参数微波天线是无线通信系统中重要的组成部分，它用于发送和接收无线信号。
微波天线的基本参数包括增益、方向性、带宽、波束宽度和极化等。
一、增益增益是衡量天线辐射能力的重要指标，它表示天线将输入的电能转化为辐射能量的能力。
增益与天线辐射方向性密切相关，增益越高，天线辐射的方向性越强。
增益的单位一般为dBi（分贝增益与基准天线相比较的增益）。
二、方向性方向性是指天线在空间中辐射或接收信号的特性。
天线的方向性由其辐射或接收信号的主瓣和副瓣来描述。
主瓣是指天线在某个特定方向上辐射或接收信号的最大值，副瓣是指主瓣以外的辐射或接收信号的较小值。
三、带宽带宽是指天线能够正常工作的频率范围。
带宽越宽，天线在不同频率下的性能稳定性越高。
带宽的选择应根据具体的通信需求和频谱资源进行合理规划。
四、波束宽度波束宽度是指天线主瓣的角度范围，其与天线的方向性密切相关。
波束宽度越小，天线的方向性越强，主瓣的能量更集中。
波束宽度的选择应根据通信需求和覆盖范围进行合理规划。
五、极化极化是指天线电磁波辐射或接收时电场矢量方向的变化情况。
常见的极化方式有水平极化、垂直极化和圆极化。
极化的选择要考虑到通信系统的要求、传输介质和环境等因素。
微波天线的基本参数对于无线通信系统的性能和覆盖范围具有重要影响。
增益和方向性直接影响天线的辐射和接收能力，带宽和波束宽度决定了天线在不同频率下的工作稳定性和覆盖范围，极化则影响天线与传输介质之间的匹配和信号的传输效果。
在实际应用中，根据具体的通信需求和环境要素，选择合适的微波天线参数是至关重要的。
例如，在长距离通信中，需要选择具有较高增益和较窄波束宽度的天线，以提高信号的传输距离和抗干扰能力。
而在室内覆盖和城市环境中，需要选择具有较宽带宽和适度方向性的天线，以提供更好的信号覆盖和通信质量。
通过合理选择微波天线的基本参数，可以有效提高无线通信系统的性能和覆盖范围。
同时，还需要考虑到天线的安装位置、天线之间的干扰、多径效应等因素，以进一步优化通信系统的性能。
微波天线基本参数
微波天线基本参数下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!微波天线基本参数谢谢您的提问。
微波天线作为无线通信系统的重要组成部分，具有以下基本参数：一、频率范围1.1 微波天线的最低工作频率通常在1GHz以上，能够覆盖整个微波频段。
微波天线原理
微波天线原理
微波天线是一种能够接收和发送微波信号的装置，它在无线通信、雷达、卫星通信等领域发挥着重要作用。
微波天线的原理是基于电磁场的辐射和接收，下面我们将详细介绍微波天线的原理。
首先，微波天线的原理基于电磁场的辐射。
当微波信号通过天线时，天线中的电流会产生电磁场，这个电磁场会随着天线的结构和材料的不同而产生不同的辐射特性。
因此，设计不同类型的微波天线需要考虑天线结构和材料对电磁场的影响，以实现更好的辐射效果。
其次，微波天线的原理还包括接收电磁波信号。
当外部的微波信号通过天线辐射到天线上时，天线中的电磁场会受到激励，产生感应电流，从而实现对微波信号的接收。
接收到的微波信号会被转换成电信号，进而被接收器或者其他设备进行处理和解码。
此外，微波天线的原理还涉及到天线的辐射模式和方向性。
不同类型的天线会有不同的辐射模式，例如定向天线、全向天线等。
这些辐射模式决定了天线的信号覆盖范围和接收范围，因此在实际应用中需要根据需求选择合适的天线类型。
另外，微波天线的原理还与天线的频率特性相关。
天线的频率特性决定了天线对不同频率的微波信号的响应情况，包括频率响应、增益特性等。
因此，在设计和选择微波天线时，需要考虑天线的频率特性，以满足特定频率范围的通信需求。
总的来说，微波天线的原理是基于电磁场的辐射和接收，包括天线结构和材料对电磁场的影响、天线的辐射模式和方向性、以及天线的频率特性。
这些原理决定了微波天线在无线通信、雷达、卫星通信等领域的应用效果，对于理解和应用微波天线具有重要意义。
希望本文能够帮助读者更好地理解微波天线的原理和应用。
微波天线技术和通信系统
微波天线技术和通信系统引言：微波天线技术和通信系统是当今现代通信技术中不可或缺的一部分。
随着科技的发展和人们对通信效率的追求，微波天线技术和通信系统得到了飞速的发展，广泛应用于无线通信、雷达、卫星通信等领域。
本文将从微波天线的基础知识、技术发展趋势和通信系统中的应用等方面进行探讨和介绍。
一、微波天线技术概述微波天线是将电磁波转换为电流或电压的器件，用于无线通信中的信号传输和接收。
微波天线技术的发展离不开对电磁波、天线原理和电磁场的研究。
微波天线由天线辐射器和支撑结构两部分组成。
其中，天线辐射器是将电磁能转换为无线电波并辐射出去的部分。
二、微波天线技术的发展趋势1. 多频段天线：随着通信需求的不断增加，传统的单频段天线已不能满足多频段通信的要求。
因此，多频段天线的研发一直是微波天线技术的热点之一。
通过设计适应不同频段的多频段天线，可以提高通信系统的效率和灵活性。
2. 小型化和集成化：随着移动通信的快速发展，对微波天线的尺寸和重量提出了更高的要求。
为了适应现代社会对便携性的需求，微波天线不断朝着小型化和集成化的方向发展，以便更好地融入到各种移动设备中。
3. 高增益和低副瓣：在通信过程中，信号的强度和方向性是非常重要的。
为了提高通信的质量和覆盖范围，微波天线技术的研发重点之一是提高天线的增益和降低副瓣。
通过优化天线的结构和选用适当的材料，可以实现高增益和低副瓣的性能。
4. 自适应天线：随着通信环境的复杂性，如多径传播、信号干扰等问题的存在，微波天线需要具备自适应性能，以使通信系统能够自动调整。
自适应天线采用了先进的信号处理技术，可以主动感知环境，并通过改变天线的参数来适应不同的通信情况。
三、微波天线在通信系统中的应用1. 无线通信系统：微波天线广泛应用于无线通信系统中，如蜂窝网络、无线局域网和卫星通信等。
通过选择适当的天线类型和布局，可以增强信号的覆盖范围和穿透能力，提高系统的传输速率和稳定性。
2. 雷达系统：雷达是利用微波信号来探测目标位置和速度的一种技术。
微波天线原理
微波天线原理
微波天线原理是利用与微波场相互作用的物理器件，将高频的电磁波信号转化为电磁场，用于发送和接收微波信号。
微波天线的工作原理可以分为辐射和接收两个方面。
首先是天线的辐射原理。
当微波信号从传输线输入到天线时，传输线上的电磁波信号会激励天线上的电流。
电流通过引导结构（例如天线的导线或金属板）在空间中产生变化的电场和磁场。
根据辐射原理，电磁波的电场和磁场分别与电流和磁流紧密相关。
通过合理设计天线的物理结构和参数，可以增强电磁波场的辐射效果，实现较高的辐射效率。
其次是天线的接收原理。
当天线暴露在微波场中时，与微波场交互的电场和磁场会激发天线上的电流。
该电流通过天线的某种结构传递到接收电路中，被转换为电压或电流信号，用于下游的信号处理或检测。
接收原理与辐射原理类似，不同之处在于电磁波激励电流的来源不同。
在微波天线的设计中，需要考虑许多因素，如频率范围、方向性、增益和辐射模式等。
这些因素可以通过调整天线的结构、材料和尺寸来实现。
此外，由于微波信号的高频特性，天线的制造精度和材料的特性也对天线的性能有重要影响。
总之，微波天线的工作原理是基于电磁波与物理结构之间的相互作用，通过适当的天线设计和参数优化，实现对微波信号的辐射和接收。
微波天线原理
微波天线原理微波天线是指工作频段在微波频段（1GHz ~ 100GHz）的天线，其应用涉及广泛，如雷达、卫星通信、微波通信、无线电导航和无线电电子战等领域。
微波天线的原理是通过在微波频段内传输电磁波，从而达到无线通信的目的。
微波天线的主要构成部分是辐射器和馈线，辐射器是将电能转换为电磁波并辐射出去的部分，馈线则将信号传递到辐射器。
微波天线的选择首先要根据需要的应用场景和性能要求来选取辐射器类型和馈线类型。
1. 辐射器类型常见的微波天线辐射器类型有：(1) 偶极子天线偶极子天线是最常用的微波天线，由直线弯成V形或L形。
与直线偶极子天线相比，折叠偶极子天线的尺寸更小，带宽更大，方向性更好。
偶极子天线适用于不同类型的微波通信和雷达等应用场景。
(2) 长线天线长线天线是指长度和波长相当的天线，通常采用直线、圆柱、圆锥形或螺旋形等结构。
长线天线适用于频率低、带宽窄且需要较大辐射面积的应用场景。
(3) 设备型天线设备型天线是指与主设备一同生产、组装、调试、安装的一种特殊天线，如射频识别天线、电子猫眼天线等。
其特点是结构紧凑、方便使用。
(4) 贴片天线贴片天线被广泛应用于蜂窝移动通信设备、卫星导航接收机、无线局域网以及蓝牙、ZigBee等短距离通信设备。
贴片天线的体积小、重量轻、成本低，适合于集成设计。
(5) 槽天线槽天线也是一种常见的微波天线。
它由波导结构中的矩形、圆形或其他形状的空洞构成。
它的特点是方向性强，还可应用于交叉极化、宽带和多模调制等场合。
2. 馈线类型馈线是用来将电能从发射器传送到天线的电缆。
常见的微波天线馈线类型有：(1) 同轴电缆同轴电缆是由一个中心导体、一个绕在中心导体外部的同心互相隔离的金属管及其绝缘材料组成。
同轴电缆具有承受高压能力强、绝缘性能优良、衰减小和传输频率范围宽等优点，是微波领域中最常用的馈线之一。
(2) 开线馈线开线馈线使用空气或塑料绝缘的金属线作为信号传输介质，具有低损耗、高功率承受能力等优点，但对于干扰信号有较强的敏感度。
微波天线设计及其在通信中的应用
微波天线设计及其在通信中的应用一、微波天线的基础知识微波天线通常被定义为那些工作在微波频率范围内的天线，其工作频率范围一般在300MHz到100GHz之间。
微波天线包含了各种各样的类型，包括单极子、双极子、螺旋、补偿、喇叭、微带和元素阵列天线等。
微波天线在通信、雷达、卫星通信、太空通信等领域都有着广泛的应用。
微波天线的设计会考虑到电流分布、输入阻抗、频率响应、波束宽度等方面。
在设计微波天线时，需要使用专业软件进行仿真和优化，比如Ansys、HFSS等软件。
二、单极子微波天线的设计及其应用单极子天线是最基本的天线种类，由一个金属杆组成，其长度通常是波长的四分之一。
单极子天线适用于低频和高频波段，其工作频率通常在30MHz到1GHz之间。
单极子微波天线的设计需要考虑到天线长度、输入阻抗、辐射图案和方向性等方面。
在应用中，单极子微波天线主要用于短距离通信，如家庭无线网络、汽车移动通信、无线电视和卫星通信等领域。
三、微带天线的设计及其应用微带天线（Microstrip antenna），是一种表面贴装技术的天线，它可以被制成非常小、轻巧和薄的形式。
微带天线的优点在于其制造生产成本较低、易于生产和集成、方便携带、轻便、具有多频带功能等。
微带天线的设计包括了天线底板、辐射片、馈线等元素。
这些元素的选择、位置和尺寸对于微带天线的性能有着至关重要的作用。
在应用中，微带天线通常用于移动通信、无线通信网络、卫星通信、雷达和飞机天线等领域。
四、元素阵列天线的设计及其应用元素阵列天线（Antenna array），由许多天线元素按照一定的排列方式组成。
元素阵列天线具有较高的增益、直向波束、抗干扰性强等特点，常用于雷达、通信、导航、卫星传输等领域。
元素阵列天线的设计多种多样，包括线性阵列、方阵、螺旋阵列和圆形阵列等。
元素阵列天线的设计通常需要考虑到元素间的间距、元素数量、方向性和天线类型等因素。
在应用方面，元素阵列天线常用于雷达预警、飞行器通信、卫星通信、军事通信等领域。
微波天线的应用与优化
微波天线的应用与优化微波天线是一种应用领域非常广泛的天线类型，其在通信、雷达、无线电频谱监测等领域都有着重要的作用。
本文将从微波天线的应用和优化两个方面进行分析，为大家介绍微波天线的基本原理、常见应用和优化方法。
一、微波天线的基本原理微波天线是指工作频率在1GHz以上的天线，其工作原理是利用电磁波与金属导体和空气介质的相互作用来进行信号的接收和发射。
微波天线一般由天线发射器和接收器两部分组成，通过天线发射器将电磁信号转换为电磁波进行发射，然后通过天线接收器将接收到的电磁波转换为电信号进行处理。
微波天线的主要特点包括频率高、传输距离远、穿透能力强等，因此在通信、雷达、卫星通信、无线电频谱监测等领域都有着重要的应用。
二、微波天线的应用1. 通信领域微波天线在通信领域有着非常广泛的应用，包括移动通信、卫星通信、微波通信等。
在移动通信中，微波天线作为手机和基站之间的通信介质，起到了承载通信信号的作用。
在卫星通信中，微波天线则是实现卫星与地面站之间的通信的重要设备。
2. 雷达领域雷达是利用电磁波来进行目标探测和跟踪的设备，而微波天线则是雷达系统中至关重要的组成部分。
微波天线能够将雷达发射的电磁波转化为大气中传播的电磁波，并将接收到的电磁波转换为电信号，从而实现雷达系统的目标探测和跟踪功能。
3. 无线电频谱监测无线电频谱监测是指对无线电频谱进行监测和分析的技术，其主要应用于无线电频谱管理、电磁环境监测等领域。
微波天线作为接收和发射无线电频谱信号的关键设备，在无线电频谱监测领域有着广泛的应用。
通过微波天线可以实现对无线电频谱的监测和分析，进而对无线电频谱资源进行有效的管理和利用。
三、微波天线的优化微波天线的优化是指对天线的结构、材料、频率特性等进行调整和改进，以提高天线的性能和工作效率。
微波天线的优化主要包括以下几个方面：1. 天线结构的优化天线的结构包括天线本身的形状、大小、材料等，通过对天线结构的优化可以改善天线的工作性能。
微波天线的设计与应用
微波天线的设计与应用微波天线是一种在微波频段工作的天线，它的设计和应用具有广泛的应用价值。
本文将从微波天线的性能特征、设计原理及其在通讯、雷达、卫星通信等领域中的应用等方面进行探讨。
微波天线的性能特征微波天线的性能特征是指其工作频率、增益等相关参数。
微波频段的工作频率范围为1 GHz~100 GHz，而且在频率范围内的工作频率具有较窄的带宽，这要求微波天线具有高的选择性。
微波天线的增益是指其辐射功率与输入功率之比，增益越大，辐射强度就越强，本质上是一种指向性较强的天线。
另外，微波天线还具有耐高温、不易损坏等优点。
微波天线的设计原理微波天线的设计原理是利用电场和磁场的相互作用，在空间中形成一定方向的电磁波辐射场。
其设计原理主要包括天线的几何尺寸、馈电方式、辐射特性等方面。
其中几何尺寸和馈电方式的设计对于天线的性能具有重要的影响。
比如，小天线的输入阻抗与辐射波长有关，通常要通过合适的馈电方式来达到匹配。
此外，在天线的选择性和辐射特性的设计上也需要利用边带衰减、杂散泄漏、均匀辐射等方法来解决。
微波天线的应用微波天线的应用十分广泛，主要应用于通讯、雷达和卫星通信等领域。
在通讯领域，微波天线可用于国内外互联网、无线接入网络、通信系统等。
在雷达领域，微波天线被应用于目标侦测和跟踪、导航、空中监视等方面。
而在卫星通信方面，微波天线也很重要，可实现卫星间、卫星发射器、地球站之间的通信。
结语微波天线作为一种十分重要的电子器件，在现代信息通信技术和雷达监视技术等领域中扮演着重要的角色。
微波天线的性能特征、设计原理及其在通讯、雷达、卫星通信等领域中的应用，对学习和研究微波天线至关重要。
未来，微波天线必将在通讯、军事、航空等领域中发挥更加重要的作用。
微波天线的设计原理与应用
微波天线的设计原理与应用无线通信是当今信息社会中不可缺少的一部分。
而其中关键的一环就是天线。
天线是实现无线通信的基础设施，是将电磁信号从传输线中传输到空气中，并实现远距离的无线传输。
而在无线通信中，微波天线是应用最为广泛的一类天线。
本文将重点探讨微波天线的设计原理和应用。
一、微波天线的基本原理微波天线是一种专用天线，能够工作在高频率的电磁波范围内，通常工作频率在300MHz～300GHz之间。
微波天线的工作原理是把高频电磁波信号转换成电流或电压进行收发。
因此，微波天线需要具备较好的电磁波传输特性，包括长距离传输和方向性传输等特性。
微波天线根据其辐射特性不同，可分为定向天线和非定向天线两种。
定向天线可根据不同场合的需要，实现射频能量向特定方向、角度、距离等传输；而非定向天线通常是用来设计低功率应用，或者用于底噪分析等场合。
微波天线的设计需要考虑到多种因素，包括频率范围、天线输入阻抗、增益、波束宽度、辐射特性等多方面因素。
下面将简单介绍一些微波天线的设计原理。
二、微波天线的设计方法1. Yagi天线Yagi天线是一种定向天线，是常用于中短距离通信的传统天线。
它的特点是较高的增益、窄的波束宽度和长远传输距离。
这种天线通常由驱动元、反向元、调谐元和反向衍射器等组成。
Yagi天线的设计方法是通过改变天线元件的长度和间距来达到最佳匹配和辐射特性。
在设计时，需要考虑到天线的波束宽度、增益、工作频率等因素。
2. Patch天线Patch天线是一种非定向天线，通常用于无线通信设备和天线阵列的制作。
这种天线的设计方法是通过改变金属贴片的形状和尺寸，来实现特定频率范围内的工作。
Patch天线的优点是结构简单、小型化、重量轻、易于制造、可组成阵列，因此被广泛应用于各种无线通信设备中。
其缺点是波束宽度较大，方向性较差，适用于大范围面数传输。
3. Helical天线Helical天线是一种定向天线，其设计方法是在导线上卷绕成螺旋状。
微波与天线ppt课件
。
天线在雷达与导航中的应用
雷达天线
雷达是一种利用微波探测目标的电子设备。天线在雷达中起 到发射和接收信号的作用，通过分析反射回来的信号，可以 获得目标的位置、速度等信息。
卫星导航天线
卫星导航系统通过发射和接收微波信号，实现定位和导航。 天线在此过程中负责发射和接收信号，帮助用户获得位置信 息。
微波与天线在其他领域中的应用
微波与天线ppt课件
目录
CONTENTS
• 微波与天线概述 • 微波的基本理论 • 天线的基本原理 • 微波与天线的应用 • 微波与天线的未来发展
01
微波与天线概述
微波的定义与性质
微波是指频率在300 MHz到300 GHz之 间的电磁波。
它在通信、雷达、导 航、加热等领域得到 广泛应用。
微波具有波长在1米 到1毫米之间，以及 穿透性、反射性、折 射性等特点。
多天线技术
多天线技术是一种利用多个天线同时发送和接收信号的技术，可以显著提高无线通信系统的性能。未 来，多天线技术将在微波与天线领域发挥重要作用，实现更高的频谱效率和更稳定的传输。
MIMO技术
MIMO技术是一种利用多个天线同时发送和接收信号的技术，可以显著提高无线通信系统的性能。未 来，MIMO技术将成为微波与天线领域的重要研究方向，实现更高的频谱效率和更稳定的传输。
波动方程与麦克斯韦方程
波动方程
描述电磁波在空间中传播的基本 方程，包括电场强度E和磁场强度 H的波动特性。
麦克斯韦方程
一组描述电磁场变化和传播的方 程，包括高斯定理、安培定律、 法拉第定律和欧姆定律。
谐振腔与传输线理论
谐振腔
一种能够支持电磁振荡的封闭空间， 通常由金属壁构成，用于产生和储存 微波能量。
微波天线的设计与研究
微波天线的设计与研究微波通信在现代通信领域有着广泛的应用，而微波天线是微波通信技术中不可或缺的核心部件。
微波天线的特殊结构和强大的性能，使得它在我们的日常生活中得以广泛应用。
在本文中，我们将深入探讨微波天线的设计和研究，了解微波天线在通信领域中的应用和未来的发展。
一、微波天线的分类微波天线一般可以分为定向天线和非定向天线两类。
定向天线又有单向天线和双向天线之分。
1. 定向天线定向天线又称为指向天线，主要用于点对点通信，它可以在空间内通过调整朝向来调整信号的传输方向，常见的定向天线有平面波导天线、角锥头向天线、角棱锥头向天线等。
2. 非定向天线非定向天线又称为全向天线，主要用于信号在广域范围内的传输，常见的非定向天线有偶极全向天线、天线帽、柱体天线等。
二、微波天线的设计原理1. 微波天线的基本原理微波天线就是一种把电磁波从空间中导向有限空域的装置。
微波天线内部的机理比较复杂，但我们可以通过一些基本原理来了解它的构成。
首先，微波天线必须要有较为明显的共振特性。
共振可以使天线更好地进行信号捕获和发射，从而增强天线的接收和发射能力。
其次，天线的长度和宽度必须符合一定的比例，这样才能保证电磁波能够更好地在天线内部传输、放大、辐射。
最后，微波天线需要在合适的频段范围内，有较低的回波损耗和较好的输入阻抗，以达到更好的性能。
2. 微波天线的设计方法在微波天线的设计中，需要综合考虑许多因素，如天线的类型、所处环境、频段等。
一般来说，有以下几种方法：首先，可以采用仿真软件进行模拟分析，通过计算机程序对信号传输、辐射和反射等进行分析，从而得到优化的设计方案。
其次，可以通过试制样品进行实验，通过实验模拟天线的实际工作环境，后通过对测量数据进行分析，优化设计方案。
最后，也可以采用调制、激励、滤波等技术手段来优化天线的性能。
三、微波天线的应用和未来发展微波天线广泛应用于通信、雷达、卫星通信、无人机、航空航天、医疗诊断等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微波天线工作于米波、分米波、厘米波、毫米波等波段的发射或接收天线，统称为微波天线。
微波主要靠空间波传播，为增大通信距离，天线架设较高。
在微波天线中，应用较广的有抛物面天线、喇叭抛物面天线、喇叭天线、透镜天线、开槽天线、介质天线、潜望镜天线等。
微波天线技术是制约雷达、测量控制技术发展的瓶颈。
与其他电子产品不同的是，微波天线的电气性能和整机功能，主要靠馈源网络的结构保证，因此，馈源网络的设计及工艺制造是天线产品制造的关键技术。
微波天线是一种用在微波通信领域用作反射面通信的馈源的天线装置，如今它还用来对其它通信进行校正和测量。
微波天线的主要参数1、方向性图：天线的基本作用是将馈线传输的电磁波变为自由空间传播的电磁波，天线的方向图是表征天线辐射时电磁波能量（或场强）在空间各点分布的情况，它是描述天线的主要传输之一。
天线的方向性图是一个立体图形。
它的特性可以用两个互相垂直的平面（E平面和H平面）内方向性图来描述。
2、方向性系数：上述方向性图虽然一定程度上反映了天线辐射状态，但它是一个相对值，为了定量描述天线集中辐射程度，引进了方向性系数这一概念。
方向性系数定义是：在同一距离及相同辐射条件下，某一天线最大辐射方向性上辐射功率密度Smax（或场强平方E2max）和无方向天线（点源）辐射功率密度S0（或场强平方E20）之比，用D来表示。
3、天线效率：一般来说构成天线的导体和绝缘介质都有一定的能量损耗，输入天线的功率不可能全部转化为自由空间电磁波的辐射功率，我们把天线辐射功率Pr和天线输入功率之比称作天线效率。
4、增益系数：简称增益，它的定义是：在同一距离及相同输入功率的条件下，某一天线在最大辐射方向上的辐射功率密度Smax（或场强平方E2max）和无方向天线（理想点源）的辐射功率密度S0（或场强平方E20）之比，用G来表示。
5、天线阻抗：是指天线输入端口向天线辐射口方向看过去的输入阻抗，它取决于天线结构和工作频率。
只有天线的输入阻抗和馈线阻抗良好匹配时，天线的转换效率才最高（参见4式），否则将在天线输入端口上产生反射，在馈线上形成驻波，从而增加了传输损耗。
6、天线极化是指天线最大辐射方向上的电场强度（E）矢量的取向。
线极化是一种比较常用的极化方式，线极化又可分为“垂直极化和水平极化”，前者电场矢量和地面垂直，后者则和地面平行。
微波天线的技术要求1、微波天线应作为一个系统，而不是孤立的接收/发射终端2、要根据点拨传播条件设计微波天线，要有一定程度的极化和方向图分析3、微波天线要适应环境条件，方向图和区域要求相一致，并且允许在微波天线附近有障碍物存在4、微波天线要和车辆或平台综合考虑，设计微波天线时要考虑人手和身体的影响，及可能存在的干扰5、具有用户使用方便和可靠的性能，要有最少的可动部件和开关部件，高可靠度的机械性能微波天线的原理微波天线由初级辐射器、副反射器、主反射器三部分构成。
微波天线的原理和光学上的天文望远镜相似，天线用作发射时由喇叭相位中心点P向外辐射电磁能量，以球面形式辐射到副反射面上，被副反射器截获后在射到主反射器上矫正为平面波使能量比较集中发射出去。
在微波通信系统中，微波天线的通信方式是点对点的接力通信。
信号从一点的发信机能够传到另一点的收信机，这两点之间传输的电磁波是离不开天线的。
天线性能的好坏，将直接影响到通信质量。
如果天线出现问题，进行检修与处理时常常都要中断业务，在日常维护中天线也是微波传输部门维护重点。
它的基本功能是沿馈线传播的电磁波变为自由空间传播的电磁波或将自由空间传播的电磁波变为是沿馈线传播的电磁波。
所以说，天线是电磁波的出口和入口。
对天线的基本要求是天线效率高，旁瓣电平低，交叉极化鉴别率高，电压驻波比低，工作频带宽，现在微波通信系统中常常采用的是卡塞格伦天线。
一．对天线的主要要求。
1．天线增益。
以吉林省白山市的白山-腰车顶子站为例，说明天线增益的重要性。
该段传输信号使用频段6GHz，两站间的距离7.39Km。
该段自由空间损耗LP=92.4+20lgf+20lgd=92.4+20lg6+20lg7.39=125dbm 设计要求收信电平Pr=-34dBm,馈线损耗Lf=2dBm，分路系统损耗Lb=3.7 dBm,第一种情况：如果没有天线增益，要求发信功率为：Pt=Pr+Lf+Lb+Lp=-34+2+3.7+125=96.7dBm第二种情况：如果有天线增益，要求发信功率为（设天线口径为2m，增益G=32.9dB）：Pt = Pr+Lf+Lb+Lp-G*2=-34+2+3.7+125-39.6*2=18.3dBm 由上面计算可知,在没有天线增益的第一种情况,要求发信功率96.7dBm.这样巨大的数字是什么样的大功率发射机也非常难办到的,如果使用口径为2m的收发天线各具39.2dBm,则上述第二种情况仅需要发信功率为18.3dBm .在实际电路中双方发信机各加10dBm的衰耗器.以满足收信电平过高而产生上衰落。
由此可见,天线增益在通信中的重要性.2.天线的方向性.天线的方向性图是天线辐射场的幅度,相位,极化或功率通量密度的空间分布,天线是具有尖锐方向性的窄射束天线,典型的方向性图如1所示:由图1所示，为了抑制干扰，天线调整时一定要调整在主瓣电平上（a点），并要求天线的方向图旁瓣电平低，而且旁瓣电平随着轴线的角度的增加而很快下降，特别是在远离轴线的方向上（900--1800附近），要求旁瓣电平非常非常低。
二．卡塞格伦天线。
卡塞格伦天线是一种改进型的抛物面天线，下面以后馈卡塞格伦天线说明原理.卡塞伦天线是一种双反射器天线系统，它由初级辐射器、副反射器、主反射器三部分组成。
卡塞格伦天线的原理与光学上的卡塞格伦天文望远镜相似。
天线用作发射时由喇叭相位中心点P向外辐射电磁能量，以球面波形式辐射到副反射器上，被副反射器截获后再射到主反射器上矫正为平面波使能量比较集中发射出去，如下图。
整个过程满足反射定率：PQ + QN + NM = 常数根据互易原理天线的接收与发射相同。
三．天线系统的安装及调整1．天线安装天线一般出厂前，馈源、副反射器等器件已经做精确的安装。
特殊大口径（如4m口径天线）一般为拼装式，安装按说明书上的要求按顺序装配，以保证天线口面的圆度。
天线分为坐式天线和挂式天线两种安装方式。
不管那种安装方式主要一点是保证天线近距离口面20度范围内无障碍物遮挡。
2.天线系统的调整天线调整一般在设备工程安装时或由于维护原因造成天线偏移时调整。
如下图调测天线工作要由两站配合起来进行，因为涉及到电磁波传播的问题，所以应在电波传播比较稳定的时间（天气比较好）内进行。
一般在上午10点至下午4点这段时间为宜。
天线方向调整前，首先应根据电路设计将天线作粗略定位。
例如首先在A站接好馈线，并在发信机开代振信号，在B站极化分离器上接好测试仪表也可在收信机射频入口接仪表（例如仪表HP8593E）。
如果设计要求收信电平为–34dBm，这时一般情况下仪表读数为–50dBm至-70dBm之间的电平。
相当于天线方向图1的副瓣b1，c1，b2，c2中的任意一点或其它副瓣曲线的点。
这时我们就可以在两站之间进行配合调整，两站可以先通过天线的伸缩方位拉杆（塔上天线）或丝杆（楼上平台天线）进行水平调整，从而调出最大的收信电平后锁紧，然后再通过俯螺杆（丝杆）进行两站的俯仰调整，使之调出最大的收信电平。
通过多次的水平、俯仰的调整就可以调整到天线的主瓣电平，然后进行细调从而达到设计要求。
调好的天线应当是主副瓣明显对称，极化去耦最好。
方位调整好后指标达到要求，最后锁紧所有的连接件及加紧固件。
四．天线日常维护及故障分析。
天线的日常维护一般按微波维护规程的要求即可。
除天线日常维护外，在实际维护中还要注意天线罩、天线的馈源罩是否完好。
下面以两个例子说明。
在吉林省的福民微波站就发现了这种由于馈源罩破损引起的电路故障。
故障现象为白天设备运行正常，一到夜间电路发生时断时续。
通过各种室内的设备测试与馈线的测试都正常。
最后怀疑到天线的问题。
但是为什么白天正常而夜间阻断呢？通过几天的观察，夜间上塔观察。
最后发现是由于天线馈源罩破裂，在馈源内有鸟窝，鸟白天出去找食，夜间回到鸟窝（馈源）造成电路阻断。
下面再以白山市的腰车顶子-老岭西山（无源站）-老岭这段路由分析一下天线罩有无的重要性。
在98年之前本段路由的天线一直没有天线罩，每到雨雪季节电路就发生阻断。
通过观察研究，找出原因是雨雪在天线的主反射器、馈源结冰，使电磁波无法发射与接收。
每到这时就需维护人员上塔撬冰才能使电路恢复正常。
98年以后我们在本段加上了天线罩。
这种现象就再也没发生过。
在实际维护中（高山微波站）树的遮挡问题也时常发生，应引起注意。
参考文献[1] 左群声,金林,胡明春.赵玉洁《无线通信天线手册》国防工业出版社[2]王新稳等《微波技术与天线》第三版，电子工业出版社[3] 马小玲,丁丁《宽频带微带天线技术及其应用》人民邮电出版社[4] 钟顺时《微带天线理论与应用》西安电子科技大学出版社[5] 闫润卿，李英惠《微波技术基础》第四版，北京理工大学出版社[6] 微波天线百度百科[7] 微波天线毕业论文，西安电子科技大学。
