IC5141完整安装过程
ic5141使用教程
图 1.17
编辑后 inv 的 symbol
保存并退出 symbol 的编辑界面， 同样退出原理图编辑器。 至此原理图的输入 完成。
5．创建仿真电路图
完成电路原理图的输入之后， 为了对设计进行仿真和性能分析， 需要建立一 个仿真平台，将电源、各种激励信号输入待测的电路 inv，然后采用仿真器进行 分析。 （1） 建立设计原理图： 在命令解释器窗口 CIW 中选菜单项 FileNewCellview , 出现“Create New File”对话框，如图 1.18 所示填写、选择相应的选项，点击 OK 按钮，进入原理图编辑器 virtuoso schematic editor 界面。 （同前述电路原理图 输入时的操作一样） 。
仍然是按照图 1.19 的内容填写表项，点击 Hide 按钮，在原理图编辑其中就 会出现编辑过的 inv 的 symbol， 直接摆放即可。 同样的操作添加 vdd 和 gnd 符号， 注意这里采用的是 analogLIb 库中的元件 （在测试电路图中除待测电路 dut 之外， 其余器件均来自 analogLib） 。添加电源和地选符号项选择列表如下图 1.20、1.21 所示。
图 1.14
inv 原理图
4．创建 symbol
完成原理图之后，为便于进行仿真，需要进行 symbol 的创建。 （1）生成符号图：在原理图编辑窗口，点击菜单项 DesignCreate Cellview From Cellview，出现 symbol 生成选项表（图 1.15 上部分） ，点击 OK 按钮出现 图 1.15 下部分。
cadence_ic5141usr6安装说明
c@dence_i_c5141和mm$im61的安装过程和配置方法。
系统的考虑，按照道理来说应该是所有的linux系统都能安装运行i_c5141的，只不过因为各个linux组件实现不完全统一，所以在安装i_c5141的时候会出现各种问题，但是只要你有相关linux系统的知识，对于linux一些基本设计理念比较熟悉的话，应该都是可以通过调整系统来安装运行i_c5141的。
安装i_c5141的过程实际上就是一个根据c@dence给出的错误信息进行debug的过程，你把所有的bug都解决了，软件也就自然能运行了。
现在已知可以运行i_c5141的系统rehl，centos，suse，ubuntu还有archlinux。
推荐使用的系统是rehl或是centos，这两个应该是兼容性最好的，当然下面的安装过程还是以archlinux为例来讲解的。
1 确认所用linux系统的tar版本在1.14以下，否则不能正常解压安装包。
2 下载安装包，包括：Update_IC50.46.006_lnx86_1of4.tarUpdate_IC50.46.006_lnx86_2of4.tarUpdate_IC50.46.006_lnx86_3of4.tarUpdate_IC50.46.006_lnx86_4of4.tarCadence.Base.IC5141.Lnx86.3CDs[.ck].rar，---这个是5141的三个base包合成一个了。
Base_MMSIM61_lnx86_1of2.tarBase_MMSIM61_lnx86_2of2.tar用tar xvf filename全部解压缩，将得到的update包放在一个文件夹内，如/ic/IC50.46.006_lnx86.Update，base包会解压到另一个文件夹，如/ic/base_5141，将mm_sim的cd1和cd2放在另一个文件夹内，如/ic/mm_sim。

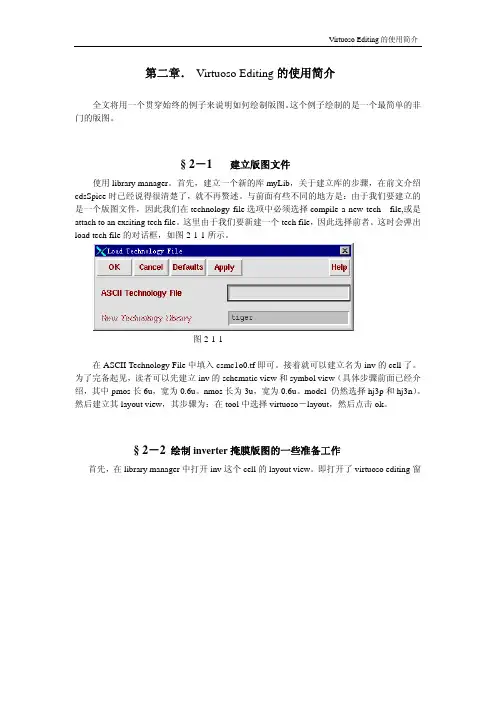

第二章 cadence ic5141教程版图部分
第二章．Virtuoso Editing的使用简介全文将用一个贯穿始终的例子来说明如何绘制版图。
这个例子绘制的是一个最简单的非门的版图。
§ 2－1 建立版图文件使用library manager。
首先，建立一个新的库myLib，关于建立库的步骤，在前文介绍cdsSpice时已经说得很清楚了，就不再赘述。
与前面有些不同的地方是：由于我们要建立的是一个版图文件，因此我们在technology file选项中必须选择compile a new tech file,或是attach to an exsiting tech file。
这里由于我们要新建一个tech file，因此选择前者。
这时会弹出load tech file的对话框，如图2-1-1所示。
图2-1-1在ASCII Technology File中填入csmc1o0.tf即可。
接着就可以建立名为inv的cell了。
为了完备起见，读者可以先建立inv的schematic view和symbol view（具体步骤前面已经介绍，其中pmos长6u，宽为0.6u。
nmos长为3u，宽为0.6u。
model 仍然选择hj3p和hj3n）。
然后建立其layout view，其步骤为：在tool中选择virtuoso－layout，然后点击ok。
§ 2－2绘制inverter掩膜版图的一些准备工作首先，在library manager中打开inv这个cell的layout view。
即打开了virtuoso editing窗图2-2-1 virtuoso editing窗口口，如图2-2-1所示。
版图视窗打开后，掩模版图窗口显现。
视窗由三部分组成：Icon menu , menu banner ,status banner.Icon menu(图标菜单)缺省时位于版图图框的左边，列出了一些最常用的命令的图标,要查看图标所代表的指令，只需要将鼠标滑动到想要查看的图标上，图标下方即会显示出相应的指令。

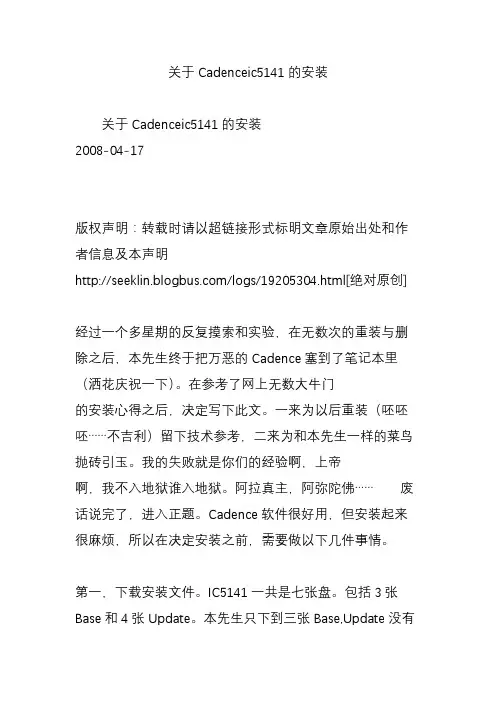

关于Cadenceic5141的安装
关于Cadenceic5141的安装关于Cadenceic5141的安装2008-04-17版权声明：转载时请以超链接形式标明文章原始出处和作者信息及本声明/logs/19205304.html[绝对原创]经过一个多星期的反复摸索和实验，在无数次的重装与删除之后，本先生终于把万恶的Cadence塞到了笔记本里（洒花庆祝一下）。
在参考了网上无数大牛门的安装心得之后，决定写下此文。
一来为以后重装（呸呸呸……不吉利）留下技术参考，二来为和本先生一样的菜鸟抛砖引玉。
我的失败就是你们的经验啊，上帝啊，我不入地狱谁入地狱。
阿拉真主，阿弥陀佛…… 废话说完了，进入正题。
Cadence软件很好用，但安装起来很麻烦，所以在决定安装之前，需要做以下几件事情。
第一，下载安装文件。
IC5141一共是七张盘。
包括3张Base 和4张Update。
本先生只下到三张Base,Update没有找到。
如果谁有希望提供一下哈。
基本安装用Base就可以了，Update有当然更好，不过没有也基本不影响使用。
另外还要准备好license文件。
各大论坛都有，自己找吧，这里就不提供了。
如果找不到链接的本人提供一个地方，去上交BBS的微电子版块找找看，那里有一个内部的FTP，下载速度很快的，差不多300K/s,两个小时可以下完的。
IC5141和IC610的版本都有，还有MMSIM610，教育网的同志们可以去下。
具体地址就不提供了，我也忘记了。
第二，安装Linux。
现在Linux的版本很多，麻烦各位挑的时候别太随意。
本人在这里吃了很大的亏。
一般来说，版本越新的安装的难度就越大。
具体原因是这样的。
Linux的进程机制分两种。
Linuxthreads和NPTL，其中早期的Linux支持前者，随着内核的升级，目前版本的Linux都已经放弃了对Linuxthreads的支持，转为采用NPTL。
很不幸的是，IC5141采用了比较保守的原则，只支持Linuxthreads，所以一定要在支持Linuxthreads的Linux内核下才能够运行。
_IC5141_Calibre_MMSIM安装
系统部分：可以选择RHEL或者SLESCaliber需要安装在特定的系统下，不然会出现如下警告：WARNING: This linux release is not supported for use with caliber products.解决方法：选择合适的Linux系统，图中列出了支持的Linux系统按照提示安装SLES，安装过程中确认主语言是英语，副语言是简体中文，从而使EDA工具和openoffice都不会出错！独立显卡的驱动安装：拷贝驱动文件到家目录，然后按Ctrl+Alt+F1，使用root登陆，之后输入init 3，之后找到驱动并运行，等安装完毕，输入init 5，返回图形界面。
Openoffice安装方式：下载地址：/download/解压，并进入rpm文件夹，打开终端并输入rpm –ivh *.rpm进入desktop-integration文件夹，运行freedesktop对应的rpmSLES 11 SP2支持自动加载NTFS格式移动存储介质的方法：先用root终端进入/etc/hal/fdi/policy，然后使用vim新建10-ntfs-3g-policy.fdi并输入以下内容：<?xml version="1.0" encoding="UTF-8"?><deviceinfo version="0.2"><device><match key="volume.fstype" string="ntfs"><merge key="volume.fstype" type="string">ntfs-3g</merge><merge key="volume.policy.mount_filesystem" type="string">ntfs-3g</merge><append key="volume.mount.valid_options" type="strlist">locale=</append></match></device></deviceinfo>然后再建立preferences.fdi并输入以下内容：<?xml version="1.0" encoding="UTF-8"?> <!-- -*- SGML -*- --><!--Some examples how to use hal fdi files for system preferencesYou can either uncomment the examples here or put them in a seperate .fdifile.--><deviceinfo version="0.2"><!--The following shows how to hint gnome-volume-manager and other programsthat honor the storage.automount_enabled_hint to not mount non-removable media.--><device><match key="storage.hotpluggable" bool="false"><match key="storage.removable" bool="false"><merge key="storage.automount_enabled_hint" type="bool">false</merge></match></match></device></deviceinfo>最后运行如下代码：/etc/init.d/haldaemon restart去下载最新的ntfs-3g源文件包ntfs-3g_ntfsprogs-****.tgz 解压，进入到解压文件夹并开启终端，在终端中依次输入：./configuremakemake install （此命令必须以root执行）等执行完毕，NTFS格式的移动硬盘就能像U盘一样自动挂载！IC5141部分：需要：base包和USR6 update包IC5141_bse包：ed2k://|file|Cadence.Base.IC5141.Lnx86.3CDs[.ck].rar|1201102747|A4DE108A291CC6BDD86D8E46D3E5 A677|h=PWYDUTUBIMHDVZ2EDLNMRNAKGAVIWJFA|/USR6_update包：/viewthread.php?tid=219912&highlight=USR6安装软件：解压和放置IC5141_base包和USR6_update包到/home/kury/cadence_install，文件夹分别命名为base和update。
cadence 软件安装步骤
一,linux 系统环境设置1，点选系统->管理->用户和组群，输入root密码，在弹出的用户管理者中双击你所新建的用户，在弹出的用户属性对话框中，将登陆shell改为/bin/csh2，点选系统->首选项->文件管理，在弹出的文件管理首选项对话框中，选行为标签，行为这一项上，勾选总是在浏览器窗口中打开3，重启linux操作系统二，cadence软件安装1，在自己用户目录下新建cadence文件夹。
2，假设要安装的cadence软件放在移动硬盘上，移动硬盘名称为dianke，如IC5141.tar的路径为/dianke/cadence/IC5141.tar3，打开自己的主文件夹，进入刚才新建的cadence文件夹中，空白处单击鼠标右键，选择打开新的终端4，在弹出的终端中输入：tar xvf /media/dianke/cadence/IC5141.tar (/media/dianke/cadence/IC5141.tar为IC5141.tar压缩包的路径)解压完后再输入：tar xvf /media/dianke/cadence/ASSURA.tar解压完后再输入：tar xvf /media/dianke/cadence/MMSIM60.tar5，三个压缩包解压完后，进入自己的主文件夹，进入cadence文件夹，将刚才解压后得到的三个文件夹中的tools快捷方式删除，然后选中tools.lnx86文件夹，点击鼠标右键，选中创建链接，将新创建的链接重命名为tools（注意：三个文件夹都要进行同样的操作）6，将ASSURA文件夹重命名为：ASSURA3157，将lic_new.txt文件拷贝到cadence文件夹中8，打开lic_new.txt，将其中的第一、二两行(server和daemon)用#号注释掉三、cadence软件配置1，将cdsinit和cshrc两个文件拷贝到自己的主文件夹下2，打开cdsinit文件，将两行中的路径/opt/Cadence/IC5141/tools.lnx86/dfII/samples/local/schBindKeys.il 改为如/home/dianke/cadence/IC5141/tools.lnx86/dfII/samples/local/schBindKeys.il （其中/home/dianke/cadence/为自己IC5141解压后的真实路径）(注意;两行都需要修改为自己的真实路径)3，打开cshrc文件，修改如下两行：setenv CDN_PATH /opt/Cadence将路径修改为自己的真实路径，如：/home/dianke/cadencesetenv CDS_LIC_FILE /opt/license/lic_new.txt将路径修改为自己的真实路径，如：/home/dianke/cadence/lic_new.txt4，将刚才修改的两个文件：cdsinit和cshrc重命名为：.cdsinit和.cshrc5，进入自己的主文件夹，空白处单击右键，选择打开终端，在终端中输入source .cshrc四，cadence软件模拟设计配置1，拷贝simc18.tar压缩包至自己的主文件夹下，选中右击，选中解压到此处2，解压完后，进入解压得到的文件夹，将其中的cds.lib拷贝至自己的主文件夹下3，在自己的主文件夹下新建文件夹design4，打开cds.lib文件，删除以下行：DEFINE smic18mmrf ./smic18mmrfDEFINE ivy /netapp1/project_data/juchuang/jc08/smic18mmrf_1P6M_200706091815/ivy DEFINE dcm /netapp1/project_data/juchuang/jc08/smic18mmrf_1P6M_200706091815/dcm DEFINE dac /netapp1/project_data/juchuang/jc08/smic18mmrf_1P6M_200706091815/dac添加以下行：DEFINE smic18mmrf /home/dianke/smic18mmrf_1P6M_200706091815\smic18mmrfDEFINE design /home/dianke/design（注意路径要该成自己的实际路径）五．Cadence模拟设计软件简单使用1，进入自己的主文件夹，右击空白处选新建终端，在终端中输入icfb &即可打开icfb设计软件2，在弹出的icfb主界面中，点击Tools->Library Manager，弹出Library Manager窗口，里面有三个方框，library(库目录，包括你的设计库design，analogLib模拟设计基本单元库，设计中所用的工艺库smic18mmrf等)，我们自己的设计通常都放在自己的设计库design里面；Cell(就是你一个设计中包括的所用模块)；View(每个模块所对应的视图，包括symbol，schematic，layout等)3，选中Libray Manager窗口中的库design，点击File->New->Cell View，弹出Create New File，在Cell Name中填入你要设计的模块的名字，如inv，在弹出的Virtuoso Schematic Editig窗口中即可开始设计inv电路的原理图。
安浩芯-SGD5141XX-无线充电（带锂电保护）接收芯片-规格说明书
规格说明书SGD5141XX无线充电（带锂电保护）接收芯片版本1.5 安 浩 芯保留不预先通知而修改此文件的权利目录1.概述 (3)2.特性 (3)3.引脚说明 (4)4.功能模块框图 (5)5.封装尺寸图 (6)6.编号说明 (7)7.应用电路图 (8)8.无线充电 (9)9.通信功能 (9)10.状态指示 (9)11.过温保护功能 (10)12.过流、短路保护和自动恢复功能 (10)13.过放电保护功能 (11)14.极限工作条件 (11)15.电气参数 (12)16.修改记录 (13)1. 概述SGD5141是一款无线充电接收+锂电保护芯片，其集成通讯、高频整流、频率控制、充电状态指示、过温保护、过流保护、锂电保护等功能，外围器件精简到只需要一个小电容，带上模拟混合数字的技术，使整机可靠性更高，应用更加灵活简洁。
在小体积的产品上应用更加有优势和效率更高。
应用范围广：数码产品（智能手表、手环、耳机……），以及各类需要防水、外观讲究和充电方便的手持产品。
2. 特性◆内置的功率级采用低电阻NMOS FET技术确保高效率与低功耗◆内置模拟+数字解调，减少外围器件，通讯更加可靠灵活◆充电状态和电池状态可以给指示◆免调试，自动连接◆自动功率控制◆过热保护功能（OTP）◆欠压保护功能(UVLO)◆过流保护功能（OCP）◆短路保护功能（SCP）◆外围电路简单到一个电容，体积小，安装方便◆静态电流小于6uA，过放电保护后电流小于1uA◆电池保护功能◆充电电压检测精度高◆锂电保护◆多芯片并联，增加充电电流3. 引脚说明SOT23-6：DFN6L(2*2)4. 功能模块框图5. 封装尺寸图SOT23-6DFN6L(2mm*2mm)DFN6L(0202X0.75-0.65) 封装尺寸图6.编号说明封装形式：S表示SOT23-6充电电流：1表示100mA充电结束电压：4表示4.2V表示无线接收IC品牌7.应用电路图单芯片电路图并联芯片电路1、C1电容尽量靠近芯片，到芯片VDD和GND的走线尽量短和粗，如果电池的引线比较长，那么要加大C1的容量2、C1电容请使用NPO电容3、电池的引线到芯片的VDD和GND尽量短和粗4、由于采用的是高频磁耦合传输电能，为了减少高频的趋肤效应，用铜线绕制线圈时，可以采用多股线，画PCB或FPC时用双面板而且走线尽量宽5、LAYOUT时注意，跟芯片底部金属和GND引脚相连的铜皮尽量大和厚，目的这样可以帮助芯片散热和减低导通内阻，从而增加转换效率和提高系统的稳定性8.无线充电芯片内部集成无线充电管理电路，VCHG端口跟接收线圈相连，发射线圈发生的交变磁场，会使放在附近的接收线圈接收到AC信号，芯片内部的高压整流电路会把接收到AC信号整理成DC电源提供给电池充电，当电池电压小于2.7V时实行涓流充电，大于2.7V实现恒流充电，充电到电池电压大约4.15V时，会转成类似恒压的涓充，充电到4.2V时结束充电，充电结束电压精度是1%。
IC5141完整安装过程
＊**＊＊*＊**＊*＊***＊＊*前序*＊＊＊**＊＊*＊*＊*＊＊＊***＊＊***＊*＊*******＊＊＊**＊＊＊Red Hat Enterprise Linux Server 5不支持安装IC5141,需要安装IC610或者更高版本，所以这里采用的是Red hat Enterprise 4。
下面是建立的两个linux下的用户，后面这个xue是自己建立的用户，用于安装后仿软件.因为要改变环境变量，所以还是自己建立一个用户比较好,不要用root用户.超级账户：root 密码111111普通用户：xue 密码111111linux命令大全http://linux.chinaitlab。
com/special/linuxcom/（1）adduser xue (在系统中增加xue用户)(2) passwd xue （为xue用户设置密码，记住该密码）解压缩tar文件tar –xvzf ［文件名］或者直接右键extract创建文件夹的桌面快捷方式ln -s /mnt/hgfs/xpshare/ /root/Desktop/关机shutdown -h now 重启rebootLinux设置在原窗口下打开子窗口选择File Browser然后edit-Preferences钩上＊＊＊＊***＊＊*＊*＊*****＊**＊*＊**＊＊***＊***＊*＊＊＊＊**＊＊****＊*＊**＊**＊**＊＊＊*＊*＊＊*安装虚拟机：直接点击安装文件安装。
虚拟机软件的安装省略，非常简单，跟普通软件安装一样。
（有一点要注意:64位的WIN7系统要选择典型安装，不要全部安装，否则安装不成功）安装red hat 4：选择New Virtual Machine选择Linux，版本Red Hat Enterprise Linux 4选择第一个a single file 在虚拟机界面上选择菜单栏的VM，点击这个菜单底下的Settings,会出现如下图。
Linux下EDA软件安装教程(中文)
配置Redhat Enterpris Linux AS3Writed by pickpunk 所需的rpm软件包可到搜所得到1. 安装字体①安裝xttmgr 这个字体管理软件，我们等一下要用这个软件安装字体：# rpm -ivh xttmgr-0.9-3.i386.rpm安裝好后在终端机下输入指令即可，该程序有相关的命令，如：# xttmgr --add(新增字体）# xttmgr --remove(删除字体）.......等，可打"xttmgr"來查勘相关內容，相当方便。
②安装fireflysung字体:# xttmgr --add fireflysung.ttf③安装simsun字体:# xttmgr --add simsun.ttf将fireflysung.ttf 和simsun.ttf 两个文件复制到/usr/X11R6/lib/X11/fonts/TTF， /usr/X11R6/lib/X11/fonts/TrueType，/usr/share/fonts/zh_CN/TrueType， /usr/share/fonts/zh_TW/TrueType目录下。
④让 xttmgr 自动修改字体设定档，过程中会有一个问题请输入「y」# xttmgr –auto⑤建立字体信息 cache 文档# fc-cache -f -v⑥在【主菜单】→【首选项】→【字体】里将里面的所有字体换成AR PL New Sung（文鼎新宋）”2. 安装apt① # rpm -ivh apt-0.5.15cnc6-4.1.el3.rf.i386.rpm②编辑source list文件:# gedit /etc/apt/sources.list.d/dag.list添加以下几行:rpm http://apt.sw.be redhat/el3/en/i386 dagrpm-src http://apt.sw.be redhat/el3/en/i386 dagrpm http://redhat.uni-klu.ac.at redhat/dag/el3/i386 dagrpm-src http://redhat.uni-klu.ac.at redhat/dag/el3/i386 dag③更新套件:# apt-get update④将系统原来的 up2date 软件包移除# apt-get remove up2date⑤安装synaptic套件管理程序:# apt-get install synaptic3. 安装词典星际译王①安装星际译王主程序# rpm -ivh stardict-2.4.2-1.firefly.i386.rpm②安装汉英词典# rpm -ivh stardict-xdict-ce-gb-2.4.2-1.noarch.rpm③安装英汉词典# rpm -ivh stardict-xdict-ec-gb-2.4.2-1.noarch.rpm4. 安装openoffice2.0# mount -t iso9660 -o loop Openoffice-2.0.2-Linux-Install-20060320.iso /mnt/cdrom# cd /usr/X11R6/lib# ld --whole-archive -share -o libXinerama.so.1 libXinerama.a# ln -s libXinerama.so.1 libXinerama.so# /sbin/ldconfig# cd /mnt/cdrom# ./setup.sh# umount /mnt/cdrom5. 安装realplayer# rpm -ivh RealPlayer10GOLD.rpm6. 安装totem①安装toem主程序# apt-get install xine-lib# apt-get install lirc# rpm -ivh totem-0.99.7-1.fr.i386.rpm②安装Win32 Codecs 编码器# tar -jxvf win32_all-20060611.tar.bz2# mv all-20060611 /usr/local/lib/codecs# ln -s /usr/local/lib/codecs /usr/lib/win327. mplayer# apt-get install mplayer8. 安装adobe pdf reader# rpm -ivh AdobeReader_chs-7.0.1-1.i386.rpm9. 安装gthumb# apt-get install gthumb10. 安装LumaQQ①到下载最新程序.②进入目录/usr/local# cd /usr/local③解压缩# tar zxvf lumaqq_2005-linux_gtk2_x86_with_jre.tar.gz④安装path# unzip lumaqq_2005_patch_2006.02.02.15.00.zip⑤将解压出的文件复制到/usr/local/LumaQQ/lib,覆盖原来的文件.11. 更改splish画面将/usr/share/pixmaps/splash下的gnome-splash1.png文件替换掉即可.12. 挂载ntfs分区# rpm -ivh kernel-ntfs-2.4.21-4.EL.athlon.rpm13. 挂载优盘# makdir /mnt/usb# mount -t vfat -O isocharset=gb2312,umask=0,codepage=936 /dev/sda1 /mnt/usb在Redhat Enterpris Linux AS3下安装EDA软件使用cshrc安装软件,如果以root来安装软件,会有文件权限的问题,则使用软件时只能以root登录来使用.一、安装Cadence tools1. 安装Cadence IC5141打开一个终端(GNOME)1).以root登入# su -Password:> (在这里输入root的密码)2).硬盘上建立一个cadence_install目录，用来安装Cadence# mkdir /edainstall/cadence_install3).将cadence安装光盘内的所有内容复制到/edainstall/cadence_install# cp -r /mnt/cdrom/IC5141_base/* /edainstall/cadence_install注意：这一步是很重要的，因为cadence的安装程序从光盘读取时极其容易出错。
cadence5141安装与指令说明
cadence5141安装与指令说明cadence 5141 安装在linux下安装cadence(设定安装文件放在windows下d盘,为hda5)1切换用户到超级用户:(以下均省略提示符,隔行表示直接输入的字符)Su /切换用户,缺省为超级用户,若是切换普通用户在su后空格加用户名888888 /超级用户密码cd / /至系统根目录2 在系统根目录下建立一个安装目录,如edamkdir eda /建立安装目录文件chmod –R 755 eda /更改文件属性使之能够被普通用户使用chown -R b704:b704 eda /具体释放权限给某个用户3 创建挂载点和执行安装的临时文件cd /mntmkdir evol 挂载d盘的文件夹.起引导作用,不是实际存储mkdir cdrom /用于挂载iso文件,类似光驱mkdir temp4 挂载文件mount /dev/hda5 /mnt/evol /将windows下的硬盘d挂载到本地挂载点cd /mnt/evoldircp -r ic5141 /mnt/temp /将安装文件放置在临时文件夹cd /mnt/tempdircd ic5141dirmount -o loop cd1.iso /mnt/cdrom /挂载iso文件到光驱cd /cd /mnt/cdromdir.setup.sh /执行安装文件5 根据提示进行安装,基本上选择默认设置即可:须注意三点选择安装内容的时候,选a 即全选提示安装信息置放在哪时.选择4(anolog catalog,而不选择默认的2-email)最后确定安装的路径的时候输入以下信息/eda/ic51,自动会提示在eda下创建ic51文件安装进行过程中加入新的iso文件时另开终端执行,安装结束即执行了100%时,选择q退出即可,不需理会其他选项.6 安装结束,在安装ic5141的目录下即/eda/ic51 下新建一个文件夹license,然后将license.dat拷贝到此目录下,具体文件放在mnt/temp/ic5141/lic_setings/license(这一步可以直接在文件系统里拷贝)7 将文件/eda/ic51/tools.lnx86重命名,命令为:(cd /eda/ic51)ln -s tools.lnx86 tools8 将配置文件.bashrc 和.cdsinit文件拷贝到个人用户的根目录下具体配置文件放在/mnt/temp/ic5141/lic_setings 个人用户根目录/home/b704cd /mnt/temp/ic5141/lic_setingscp .bashrc /home/b704cp .cdsinit /home/b7049 用vi命令打开.bashrc 文件,把安装路径修改成与安装路径相一致并保存: /eda/ic51vi /home/b704/.bashrc (最好先进入子目录cd /home/b704) 将修改好的.bashrc 文件写入内存source .bashrc10 运行icfb&, 没用问题即可使用.将u盘挂载在linux下的命令是:mkdir /mnt/usbmount -t vfat/dev/sda1/mnt/usb当出现没有读写权限的文件,需要释放权限的话,比如是/home/b704/m 文件夹下的文件有如下问题时chown -R b704:b704/home/b704/m使用Cadence需要加入Library的问题:以使用chrt库为例先将chrt的库文件拷贝到/home/b704/chrt 下这一步可以直接进行文件夹一级的操作,不用使用命令格式运行icfb& 在菜单选项处的tool里选择Library manager->进入新一级的窗口编辑框选择edit ->Library path 又进入一级窗口编辑框选择edit->add Library. 出现一个路径选择窗口chrt chrt _basic 在此添加chrt chrt_dig_basic命令说明用户切换命令su 默认设置为超级用户root,需要以密码进入;若进入普通用户的话:su用户名进入文件命令cd 如:cd/mnt/evol 返回上一次进入的目录路径:cd --返回到root 根目录:cd创建文件命令用mkdir直接创建全路径,如mkdir /mnt/temp/usb 或者是先进入cd /mnt/temp 再创建目录mkdir usb显示文件命令有两种形式ls/mnt/temp 这种方式并没有改变提示符所显示的目录路径cd /mnt/temp 进入目录路径再现是目录文件:dir文件拷贝命令cp –r 源文件路径目录文件路径如cp -r /mnt/evol/ic5141 /mnt/temp 若拷贝的仅仅是文件不用添加-r选项.重命名命令ln –s 源文件目的文件这个命令的重命名是新建一个文件,对源文件的东西进行复制,并不会对源文件做任何处理,即源文件仍然不错修改的存在删除文件命令rm 目的文件rm -r 目的目录root下的mnt目录文件是专门为挂载外来文件的,常用于挂载如windows操作系统下的硬盘,usb 接口等:将u盘挂载再linux下的命令是:mkdir /mnt/usbmount -t vfat/dev/sda1 /mnt/usb挂载windows下的硬盘mount/dev/hda5 /mnt/evol (如d盘) 挂载镜像文件iso文件mount –o loop **.iso /mnt/cdrom当出现没有读写权限的文件,需要释放权限的话,比如是/home/b704/m 文件夹下的文件有如上问题时chmod -R 755 /home/b704/m /更改文件属性使之能够被普通用户使用chown -R b704:b704 /home/b704/m /具体释放权限给某个用户vi命令时可以对文件进行编辑的命令.通常这种被操作不是文件夹,而是个可编译的文件.修改用户进口令Passwd注意创建用户必须是以root用户名进入才可以执行Useradd 用户名Passwd 用户名输入密码并予以确认.清楚当前屏幕信息Clear。
cadence安装说明
第四步，不需要设定用户及密码，默认安装；
第五步，在VM下，选择Install VMware Tools；在Linux下，运行VMware Tools-5.5.3-34685.i386.rpm文件，修改分辨率；
打开终端，输入指令“su root”,回车后输入密码“123456”；
运行指令“cd /usr/bin”;
运行指令“ls v*”,找到文件;
运行指令“vmware-config-tools.pl”,选择“y”;
选择分辨率5，reboot重启；
删除VMware Tools即可；
第五步，在Linux下，选择Applications->Systerm Settings->Users and Groups;设定用户名和密码（均为cadencesoft）,login shell选择“bin/cshc”,注销一下；
运行指令“zcat xvzf 文件名|tar xvf -”，解压另外四个软件；
打开cshrc,指定路径名字为“setenv CIC1 /home/cadencesoft/IC5141（第二行）”，保存文件为.cshrc；
注销系统；安装完毕。
第八步，注销后，以root进入系统，在computer->Filesystem->home->cadencesoft,右键修改cadencesoft用户的属性，在Permissions下，将Group和Others里的Read和Execute选上。允许其他用户只读cadencesoft里的东东；
第一步，安装虚拟机，执行VMware-workstation.exe；
第二步，启动虚拟机，点击New Virtual Machine，选择Typical安装Linux(Version为：Red Hat Enterprise Linux 4),指定路径；分配Disk capacity为20G;
第一章 cadence ic5141教程schematic及其仿真
5
告，可对连线稍作修改去除这个警告。
一．在工作站上使用 在命令行中（提示符后，如：ZUEDA22>）键入以下命令
icfb&↙(回车键)，其中& 表示后台工作。Icfb 调出 Cadence 软件。 出现的主窗口如图 1-1-1 所示：
图 1-1-1Candence 主窗口 二．在 PC 机上使用 1）将 PC 机的颜色属性改为 256 色（这一步必须）； 2）打开 Exceed 软件，一般选用 xstart 软件，以下是使用步骤： start method 选择 REXEC（TCP-IP） ,Programm 选择 Xwindow。Host 选择 10.13.71.32 或 10.13.71.33。host type 选择 sun。并点击后面的按钮，在弹出菜单中选择 command tool。 确认选择完毕后，点击 run！ 3）在提示符 ZDASIC22> 下键入:setenv DISPLAY 本机 ip:0.0(回车) 4）在命令行中（提示符后，如：ZUEDA22>）键入以下命令
icfb&↙(回车键) 即进入 cadence 中。出现的主窗口如图 1-1-1 所示。 以上是使用 xstart 登陆 cadance 的方法。在使用其他软件登陆 cadance 时，可能在登录 前要修改文件.cshrc，方法如下： 在提示符下输入如下命令：vi .cshrc↙ （进入全屏幕编辑程序 vi） 将光标移至 setevn DISPLAY ZDASIC22:0.0 处，将“ZDASIC22”改为 PC 机的 IP，其 它不变（重新回到服务器上运行时，还需按原样改回）。改完后存盘退出。 然后输入如下命令： source .cshrc↙ （重新载入该文件） 以下介绍一下全屏幕编辑程序 vi 的一些 的使用说明
Cadence-实例教程--唐明
Hierarchy-Editor
config
2.7Cell 的管理
Cell 的删除、复制、重命名与Library相似
3.绘制原理图
3.绘制原理图
使用 Cadence 软件进行绘图操作时，应注 意掌握其软件设计思想。无论在原理图设 计、符号设计还是版图设计，都有一个“操 作模式”的概念。
Cadence 软件适合“批量式”操作 切换操作的方法有两种，一是“Esc”键退回
1.2环境设置
1 .cshrc 文件设置
.cshrc文件中指定 Cadence 软件和 licence 文件所在的路径
2 .cdsenv 文件设置
.cdsenv 文件包含了 Cadence 软件的一些初始设置，该文件用 SKILL 语言写，Cadence 可直接执行
3 .cdsinit 文件设置 4 cds.lib 文件设置 库文件定义 5 工艺文件（technology file)
1.4添加工艺库
2.库文件的管理
2.库文件的管理
CIW>Tools> Library Manager 可以在Library Manager中已存在的Cell View
库（library）：特定工艺相关的单元集合 单元（cell）：构成系统或芯片模块的设计对象 视图（view）：单元的一种预定义类型的表示 CIW：命令解释窗口 属性（attributes）：预定义的名称-值对的集合 搜索路径（search path）：指向当前工作目录和
3.6旋转和翻转元件
按键m>选中元件>按键F3>设置 Rotate—旋转，Sideways—左右翻转，
Upside Down—上下翻转 放置元件
3.7放大缩小
详细图文IC5141安装说明
操作系统：CentOS-5.5-i386；虚拟机：VMwareWorkstation-6；软件：cadence ic5141 USR6和Base 1、安装CentOS-5.5，在软件定制部分需要立即定制，然后选择旧版支持，Java软件等等。
软件定制选择如下：桌面环境全选；应用程序全选；开发全选；基本系统全选；虚拟化全选；服务器选windows文件服务器，万维网服务器，打印支持。
2、由于CentOS-5.5的tar-1.15.1，sort-5.97，expr-5.97版本过高，需要用tar-1.14，sort-5.2.1，expr-5.2.1才能正常解压安装，而这几个程序可以在CentOS-4.8中找到。
之后，使用root账户登录，分别对应替换高版本的/bin/tar，/bin/sort，/usr/bin/expr。
此处记得备份CentOS-5.5的原件哦！（另外，我也给出了CentOS-4.8和CentOS-5.5中的程序，以便大家下载）3、新建一个用户kury（这个根据喜好，但此处我用kury说明），在/home/kury目录中新建文件夹cadence_install。
之后，在cadence_install里面新建文件夹base，update，用于存放IC5141的base 包跟update包。
base包在电驴上有：ed2k://|file|Cadence.Base.IC5141.Lnx86.3CDs[.ck].rar|1201102747|A4DE108A291CC6BDD86D8E46D3E5 A677|h=PWYDUTUBIMHDVZ2EDLNMRNAKGAVIWJFA|/USR6 update包在论坛里有：/viewthread.php?tid=219912&highlight=USR6此处需要说明，在CentOS-5.5下安装必须要有这两个包，不然不能运行cadence！！！4、解压：Cadence.Base.IC5141.Lnx86.3CDs[.ck] 得到三个base包，一个cadence_license_full.dat；解压：Update_IC50.46.006_lnx86得到四个update包。
可能是史上最完美的IC5141安装说明档
1、硬件需求（1）内存128M以上（2）硬盘空间10G以上（IC5141安装后约占3G）（3）能被RHEL AS4支持的显卡2、安装RHEL AS4（1）安装X Window（2）安装GNOME、KDE（3）安装所有的开发包工具（4）安装旧版软件支持（5）禁用防火墙和SELinux（6）显卡颜色选用8位或24位（7）默认语言选择英文二、安装步骤1、以root用户登录2、把三张光盘复制到硬盘上，不能直接在光盘上安装(1) mkdir /tmp/ic5141(2) mount /dev/cdrom /media/cdrom(3) cp /media/cdrom/* /tmp/ic5141 -R(4) umount /media/cdrom(5) eject注：以上给出的是第一张盘的复制，另外两张只要重复(2)~(5)就可以全部复制到硬盘中，复制完成，可以在/tmp/ic5141中看到三个目录：CDROM1、CDROM2、CDROM3。
3、添加一个普通用户，该用户用于安装及使用IC5141，不推荐使用root用户进行IC5141的安装和运行。
(1) adduser icer (在系统中增加icer用户)(2) passwd icer (为icer用户设置密码，记住该密码，接下去需要使用)4、建立一个目录，用于IC5141的安装(1) mkdir /eda (在根目录下建立eda目录)(2) chmod 755 /eda (把/eda目录设置为目录所属者完全控制，其他人可进入)(3) chown icer.icer /eda (把/eda目录的所属者及所属组改为icer)4、切换到icer用户，以便进行后续的安装工作(1) su - icer (注意：不要省略中间的连字符，否则将忽略针对该用户的环境变量设置)(1) cd /tmp/ic5141/CDROM1(2) ./SETUP.SH6、IC5141安装程序安装步骤(1) 在“Specify path of install directory \c[OR type [RETURN] to exit]: \c”的提示下输入安装目录：/eda (本例以安装到/eda为例，故输入/eda)(2) 在“Do you want o start softload? [y/n]: \c”的提示下输入y(3) 此后，依次选择：1) Load A vailable Products1) Local2) Otherdon't view README file4) Cadence Cataloga) All of the above2) List Installed Products3) Linux Operating System (lnx86)q) Quit7、安装完成后，设置icer用户的环境变量，内容如下：(1) cd ~(2) vi .bashrc######################################################### .bashrc# User specific aliases and functions# Source global definitionsif [ -f /etc/bashrc ]; then. /etc/bashrcfiCDSDIR=/edaCDS_ROOT=/edaCDS_INST_DIR=/edaCDS_INSTALL_DIR=/eda/tools/dfII/export CDS_LIC_FILE=$CDS_ROOT/share/license/license.datexportPA TH=$CDS_ROOT/tools/bin:$CDS_ROOT/tools/dfII/bin:$CDS_INSTALL_DIR/bin:$CDS_R OOT/tools/spectre/bin:$PA THexport CDS_Netlisting_Node Analogexport LD_ASSUME_KERNEL=2.4.0########################################################8、创建/eda/tools软链接，用于指向/eda/tools.lnx86目录，IC5141中有许多地方是访问/eda/tools目录的。
Cadence 安装完全解析
Cadence 安装准备文件：1.VMware Workstation VMware Workstation(虚拟机) V6.0.exe2.LINUX REDHAT 9.03.CADENCE IC 5141一：VMTOOLS 安装1：导入镜像文件(linux.iso)2:安装完VMware后使用root账户进入X WINDOWS,点击右键进入终端操作。
[root@rd01 ~]# mount /dev/cdrom[root@rd01 ~]# cd /mnt/cdrom[root@rd01 ~]# cp VMwareTools-5.5.1-19175.tar.gz /tmp[root@rd01 ~]# cd /tmp[root@rd01 ~]# tar zxpf VMwareTools-5.5.1-19175.tar.gz[root@rd01 ~]# cd vmware-tools-distrib[root@rd01 vmware-tools-distrib]# ./vmware-install.pl一直回车然后重启详见二：REDHAT 安装（建议子用户名使用：cds）详见（/read.php?tid=45634）三：Cadence 安装1：导入镜像文件因为在实际安装过程中挂载的镜像会出现umount不掉的现象，导致安装程序无法继续进行，我是把三张iso的内容复制到硬盘一个目录下，这样安装过程中提示换碟时候只要告诉它光盘挂在哪就可以了。
所以首先复制iso镜像内容。
以root身份登录su - rootpassword：[root@localhost root]1. mkdir /tmp/ic5141 //我要把三张光盘的内容复制到目录下2. mount /dev/cdrom /media/cdrom //先把第一张光盘挂到media/cdrom 这个目录，media/cdrom可能没有，如果没有可以自己建立3. cp /media/cdrom/* /tmp/ic5141 -R //把光盘内所有文件拷贝到/tmp/ic5141下4. umount /media/cdrom //卸载光盘5. eject //弹出光盘完成后可在/tmp/ic5141中看见四个目录CDROM1 CDROM2 CDROM3 CADENCE.LICENCE.DAT接下来新建一个普通用户cds(名字随便)，以这个用户安装ic5141，若root身份，程序会报错。
Cadence_安装完全解析
Cadence 安装准备文件：1.VMware Workstation VMware Workstation(虚拟机) V6.0.exe2.LINUX REDHAT 9.03.CADENCE IC 5141一：VMTOOLS 安装1：导入镜像文件(linux.iso)2:安装完VMware后使用root账户进入X WINDOWS,点击右键进入终端操作。
[root@rd01 ~]# mount /dev/cdrom[root@rd01 ~]# cd /mnt/cdrom[root@rd01 ~]# cp VMwareTools-5.5.1-19175.tar.gz /tmp [root@rd01 ~]# cd /tmp[root@rd01 ~]# tar zxpf VMwareTools-5.5.1-19175.tar.gz [root@rd01 ~]# cd vmware-tools-distrib[root@rd01 vmware-tools-distrib]# ./vmware-install.pl一直回车然后重启详见二：REDHAT 安装（建议子用户名使用：cds）详见（/read.php?tid=45634）三：Cadence 安装1：导入镜像文件因为在实际安装过程中挂载的镜像会出现umount不掉的现象，导致安装程序无法继续进行，我是把三张iso的内容复制到硬盘一个目录下，这样安装过程中提示换碟时候只要告诉它光盘挂在哪就可以了。
所以首先复制iso镜像内容。
以root身份登录su - rootpassword：[root@localhost root]1. mkdir /tmp/ic5141//我要把三张光盘的内容复制到目录下2. mount /dev/cdrom /media/cdrom//先把第一张光盘挂到media/cdrom 这个目录，media/cdrom可能没有，如果没有可以自己建立3. cp /media/cdrom/* /tmp/ic5141 -R//把光盘内所有文件拷贝到/tmp/ic5141下4. umount /media/cdrom//卸载光盘5. eject//弹出光盘完成后可在/tmp/ic5141中看见四个目录CDROM1 CDROM2 CDROM3 CADENCE.LICENCE.DAT接下来新建一个普通用户cds(名字随便)，以这个用户安装ic5141，若root身份，程序会报错。
带有工艺尺寸限制说明的cadence-ic5141教程Diva验证工具的使用说明
接下来，就是LVS检查了。在diva中，由于版图提取在extract中就已经完成，LVS文件
4
Diva 验证工具使用说明
中的逻辑结构相对就比较简单。只需进行网表比较，参数比较，以及把一些“并联或串联” 的元器件归并等即可。所以这一部分文件不会因为工艺层次不同而有很大不同，可以根据范 本做少许改动。 以下只介绍一下LVS的基本结构：
和“（”之间同样不能有空格，否则系统会提示没有drc语句。从上面讨论不难看出，DIVA
规则文件的编写对格式有一定要求。
在规则文件中我们还可以看到saveDerived语句，如：saveDerived(geomAndNot(pgate
nwell) "p mos device must in nwell")，这一句将输出不在nwell内部的pgate（pmos），
这种写法在规则文件的编写中经常碰到，要熟练掌握。
另外，在DRC文件中，引号引出的行是注释行。
以上就是对DRC文件编写的一些简单介绍，对于其中使用的关键字，作者有专门的说明
文章，同时在本文后面作者还会给出一个完整的DRC校检文件并给出详细说明，读者可以参
照它，以加深对文件编写的理解。
