电子碳化硅芯片的设备制作方法与制作流程
碳化硅mosfet工艺制备过程
碳化硅MOSFET工艺制备过程1. 碳化硅简介碳化硅（Silicon Carbide，SiC）是一种半导体材料，具有优异的物理和化学性质，被广泛应用于各种高温、高电压和高频率的电子器件中。
碳化硅MOSFET是一种基于碳化硅材料制备的金属-氧化物-半导体场效应晶体管。
2. 制备过程概述碳化硅MOSFET的制备过程可以概括为以下几个步骤：1.硅衬底制备：选择高质量的硅衬底（Substrate），通常采用氮化硅或者氮化铝作衬底材料。
2.基底表面处理：对硅衬底进行化学处理，去除表面的氧化物和杂质，使基底表面变得干净平整。
3.硅衬底清洗：采用酸碱处理方法对硅衬底进行清洗，去除表面的有机和无机杂质，并提高衬底的电学性能。
4.硅衬底极柱制备：在硅衬底表面通过光刻和化学腐蚀等工艺步骤制备出硅衬底极柱（epi layer），用于形成MOSFET的源极和漏极。
5.氧化层形成：在硅衬底表面形成一层氧化层（Oxide Layer），通常采用湿法或干法氧化方法。
6.金属栅极制备：在氧化层表面通过物理气相沉积（PECVD）或热蒸发等方法，沉积金属薄膜，形成金属栅极（Gate Electrode）。
7.掩膜形成：通过光刻和蒸发等技术，制备出用于定义源极和漏极等结构的金属掩膜。
8.掺杂处理：采用离子注入或物理气相沉积等方法，向硅衬底中引入杂质，形成源极、漏极和通道区域，从而改变材料的导电性质。
9.金属电极制备：沉积金属薄膜并通过光刻和蒸发等工艺步骤制备源极和漏极等电极结构。
10.金属化层制备：通过蒸发和光刻等工艺，制备出金属化层，用于连接MOSFET的各个电极。
3. 制备过程详解3.1 硅衬底制备碳化硅MOSFET的制备过程通常从硅衬底的选择开始。
硅衬底材料应具有良好的晶体质量和电学性能，以确保器件的稳定性和性能。
目前常用的硅衬底材料有氮化硅和氮化铝。
选择合适的硅衬底材料是确保碳化硅MOSFET制备成功的关键。
3.2 基底表面处理硅衬底经过切割和打磨等工艺后，表面可能存在一些氧化物和杂质。
sic功率芯片生产工序_解释说明以及概述
sic功率芯片生产工序解释说明以及概述1. 引言1.1 概述：本篇长文旨在探讨SIC功率芯片的生产工序并进行解释说明。
SIC（碳化硅）功率芯片作为一种新兴的半导体器件，具有高温、高频、高压等特点，广泛应用于电力电子领域。
对于理解和掌握SIC功率芯片的生产工序，能够帮助人们更好地了解其制造过程，进一步推动相关技术与行业的发展。
1.2 文章结构：本文分为四个主要部分：引言、SIC功率芯片生产工序解释说明、SIC功率芯片生产工序概述以及结论。
在引言部分，我们将对文章整体内容进行概述，并介绍各个章节的内容安排。
接下来的章节将详细介绍SIC功率芯片生产工序的具体步骤和关键要点。
最后，在结论部分，我们将总结所述内容，并提出改进建议，展望未来的发展趋势和影响评估。
1.3 目的：本篇长文的目标是全面而详尽地介绍SIC功率芯片生产工序。
通过深入剖析每个环节，并阐明其原理和作用，我们旨在为读者提供一个全面了解SIC功率芯片制造过程的参考资料。
同时，通过总结和展望，我们也希望能够激发研究人员对于SIC功率芯片生产工艺的改进与创新，并促进相关技术与应用的发展。
2. sic功率芯片生产工序解释说明：2.1 工序简介:在sic功率芯片的生产过程中，需要经历一系列的工序。
这些工序包括原材料准备与处理以及芯片制造过程。
通过这些工序，我们能够将原材料转化为功能完整且可靠的sic功率芯片。
2.2 原材料准备与处理:在开始制造sic功率芯片之前，必须对原材料进行准备和处理。
这些原材料主要由硅碳化物和其他必要成分组成。
首先，根据特定的设计需求，需要选择适当的原材料，并确保其质量符合要求。
在原材料处理阶段，常见的处理方法包括机械研磨、溶液混合和高温反应等。
通过这些方法，可以有效地改变原材料的形态和性质，使其更适合后续的加工操作。
2.3 芯片制造过程:一旦原材料准备完成并达到所需规格，接下来就是芯片制造过程。
该过程通常包括以下几个关键步骤：a) 沉积：将经处理的原材料沉积在基板上形成薄膜。
制作碳化硅芯片的工艺流程

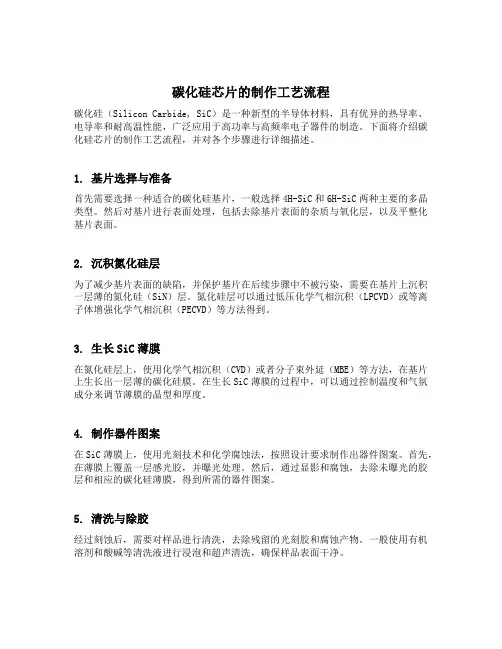

碳化硅芯片的制作工艺流程碳化硅（Silicon Carbide, SiC）是一种新型的半导体材料，具有优异的热导率、电导率和耐高温性能，广泛应用于高功率与高频率电子器件的制造。
下面将介绍碳化硅芯片的制作工艺流程，并对各个步骤进行详细描述。
1. 基片选择与准备首先需要选择一种适合的碳化硅基片，一般选择4H-SiC和6H-SiC两种主要的多晶类型。
然后对基片进行表面处理，包括去除基片表面的杂质与氧化层，以及平整化基片表面。
2. 沉积氮化硅层为了减少基片表面的缺陷，并保护基片在后续步骤中不被污染，需要在基片上沉积一层薄的氮化硅（SiN）层。
氮化硅层可以通过低压化学气相沉积（LPCVD）或等离子体增强化学气相沉积（PECVD）等方法得到。
3. 生长SiC薄膜在氮化硅层上，使用化学气相沉积（CVD）或者分子束外延（MBE）等方法，在基片上生长出一层薄的碳化硅膜。
在生长SiC薄膜的过程中，可以通过控制温度和气氛成分来调节薄膜的晶型和厚度。
4. 制作器件图案在SiC薄膜上，使用光刻技术和化学腐蚀法，按照设计要求制作出器件图案。
首先，在薄膜上覆盖一层感光胶，并曝光处理。
然后，通过显影和腐蚀，去除未曝光的胶层和相应的碳化硅薄膜，得到所需的器件图案。
5. 清洗与除胶经过刻蚀后，需要对样品进行清洗，去除残留的光刻胶和腐蚀产物。
一般使用有机溶剂和酸碱等清洗液进行浸泡和超声清洗，确保样品表面干净。
6. 金属电极沉积根据设计要求，在样品上部署金属电极。
通过物理气相沉积（PVD）、磁控溅射等方法，在芯片表面沉积金属层，并使用光刻与刻蚀技术将金属层剥离形成所需的电极。
7. 退火处理退火是为了消除在制作过程中产生的缺陷和应力，提高晶体的质量。
通过高温退火，可以修复晶体中的位错和氮气等缺陷，并改善材料的晶体结构和电学性能。
8. 测试与封装制作完成的碳化硅芯片需要进行电性能测试和可靠性测试。
测试包括器件的电流–电压特性、频率特性以及热特性等。
硅芯片制造的生产流程
硅芯片制造的生产流程硅芯片制造的生产流程是一个极其复杂和精细的过程，涉及到多个工序和环节。
下面将具体介绍硅芯片的制造过程。
首先是晶圆制备。
晶圆是硅芯片的基础材料，它是直径约30厘米的圆片，由高纯度的多晶硅材料制成。
晶圆制备包括多个步骤，首先是将多晶硅砧板锯割成厚度约0.7毫米的圆片，然后通过机械和化学研磨将其加工成光滑平坦的表面。
最后，将晶圆经过酸洗等处理，去除表面的杂质和氧化物。
接下来是沉积层制备。
硅芯片通常由多个层次的材料组成，其中的导电线路和绝缘层需要通过沉积层制备。
沉积层制备使用化学气相沉积（CVD）技术，通过将气体在晶圆上化学反应沉积出特定材料的薄膜。
例如，将二氧化硅气体的反应沉积在晶圆上，形成绝缘层。
然后是光刻。
光刻是将芯片设计的图案转移到晶圆上的关键步骤。
首先，在晶圆表面涂覆光刻胶，然后使用特制的光刻机，通过将紫外线或激光束照射在光刻胶上，使其发生化学反应。
然后使用特定的化学物质，将未照射到的光刻胶去除，形成芯片设计的图案。
接下来是腐蚀和刻蚀。
腐蚀和刻蚀是为了将暴露在光刻胶之外的部分材料去除，以形成电路结构。
腐蚀和刻蚀分为湿法和干法两种方式。
湿法腐蚀和刻蚀使用特定的溶液，通过化学反应将暴露的材料溶解掉。
干法腐蚀和刻蚀使用离子束或等离子体，通过氧化物化学反应或物理燕尾来去除材料。
然后是离子注入。
离子注入是为了改变硅晶圆的导电性能。
在离子注入过程中，将高能量离子注入到晶圆表面，形成特定的杂质浓度分布。
这可以改变晶圆的导电性能，例如形成PN结构。
最后是热处理。
热处理是为了完成硅芯片的性能优化和封装。
在热处理过程中，将晶圆加热到高温，以使化学和物理反应发生。
这包括晶圆退火，杂质扩散，氧化和生长薄膜。
在所有步骤完成后，还需要对芯片进行切割和封装。
晶圆会被分成多个单独的芯片，然后通过焊接等技术将芯片连接到封装器件中。
封装器件提供保护和连接芯片的功能，使其可以连接到电路板和其他设备中。
总的来说，硅芯片制造的生产流程非常繁琐和复杂。
制作碳化硅芯片的工艺流程
制作碳化硅芯片的工艺流程制作碳化硅芯片的工艺流程碳化硅芯片是一种新型的半导体材料，具有高温、高压、高频等特点，被广泛应用于电力电子、汽车电子、通信设备等领域。
下面将介绍制作碳化硅芯片的详细工艺流程。
一、基板制备1. 选择合适的基板材料：常用的基板材料有碳化硅、氮化硅、氧化铝等。
在选择时需要考虑到材料的热传导性能、机械强度等因素。
2. 切割基板：将大块基板切割成适当大小的小块，以便后续加工。
3. 磨光基板：使用研磨机对基板进行精细磨光，以保证表面光洁度和平整度。
4. 清洗基板：将磨光后的基板放入超声波清洗机中清洗，去除表面污垢和残留物质。
二、沉积薄膜1. 沉积SiC薄膜：采用PECVD或CVD方法，在基板表面沉积一层SiC薄膜，厚度一般为几十纳米至几百纳米。
2. 沉积氧化硅薄膜：在SiC薄膜上再沉积一层氧化硅薄膜，厚度为几百纳米至几微米。
三、光刻1. 涂覆光刻胶：将光刻胶涂覆在氧化硅薄膜上，厚度为几十微米至几百微米。
2. 烘烤：将涂覆光刻胶的基板放入烘箱中烘烤，使其变硬并固定在基板表面。
3. 曝光：将基板放入曝光机中进行曝光，通过掩模对光刻胶进行局部曝光。
4. 显影：用显影剂将未曝光的部分去除，形成所需的图形结构。
四、离子注入1. 掩模制作：根据需要制作掩模，在掩模表面形成所需的图形结构。
2. 离子注入：将基板放入离子注入机中进行注入，通过掩模对SiC和氧化硅层进行局部离子注入。
五、退火处理1. 退火前处理：在退火前需要对基板进行清洗和干燥处理，以去除表面污垢和水分。
2. 退火处理：将基板放入炉子中进行高温退火处理，使SiC和氧化硅层结合更紧密，并改善电性能。
六、金属化1. 金属薄膜沉积：在基板表面沉积一层金属薄膜，常用的金属有铝、钨、铜等。
2. 掩模制作：根据需要制作掩模，在掩模表面形成所需的图形结构。
3. 光刻：将光刻胶涂覆在金属薄膜上，通过掩模对其进行局部曝光。
4. 电镀：用电镀方法在未曝光的部分沉积一层金属，形成所需的图形结构。
氮化镓(gan)和碳化硅(sic)芯片的生产工艺流程_概述说明
氮化镓(gan)和碳化硅(sic)芯片的生产工艺流程概述说明1. 引言1.1 概述本文将对氮化镓（GaN）和碳化硅（SiC）芯片的生产工艺流程进行概述说明。
GaN和SiC是两种具有广泛应用前景的半导体材料，它们在高频功率电子器件以及光电子器件等领域有着重要的地位。
了解它们的生产工艺流程对于促进半导体行业的发展具有重要意义。
1.2 文章结构本文包括以下几个部分：引言、氮化镓芯片生产工艺流程、碳化硅芯片生产工艺流程、对比分析与讨论、结论与展望。
首先，我们将从一个总体角度介绍氮化镓和碳化硅芯片的生产工艺。
然后，我们将分别详细探讨每个芯片类型的生产过程。
接下来，我们将进行对比分析，比较它们在物理性质、生产效率以及应用领域上存在的差异。
最后，在结论与展望中，我们将总结已有的研究成果，并对未来氮化镓和碳化硅芯片发展趋势进行展望。
1.3 目的本文的目的是全面介绍氮化镓和碳化硅芯片的生产工艺流程，并通过对比分析它们在不同方面的差异来探讨其应用领域。
通过了解这些信息，读者将能够更好地理解半导体行业发展现状，并对未来的技术趋势有所了解。
此外，本文还旨在为相关领域的研究工作者提供参考和启示，促进半导体材料和器件的创新与发展。
2. 氮化镓芯片生产工艺流程:2.1 材料准备:氮化镓芯片的制备过程需要首先准备高纯度的氮化镓基板材料。
常用的氮化镓基板有非晶硅、蓝宝石和硅carb。
2.2 外延生长:在外延生长工艺中，使用金属有机化合物气相沉积(MOCVD) 或分子束外延(MBE) 等技术，在镓基板上逐层沉积氮化镓薄膜。
这些技术通过将金属有机化合物或分子束引向加热的基板表面，使其发生反应并形成晶格匹配的氮化镓晶体。
2.3 制备晶圆:在这一步骤中，利用切割和抛光等工艺对外延生长得到的氮化镓薄膜进行处理，以制备成符合特定尺寸和规格要求的圆形晶圆。
常见工艺包括锯切、打磨和抛光等步骤，以提高晶圆表面的平整度。
以上是氮化镓芯片生产工艺流程中主要的三个环节。
碳化硅单晶的制作工艺
碳化硅单晶的制作工艺碳化硅（SiC）是一种重要的半导体材料，具有优异的热力学性能和电学性能，被广泛应用于功率电子器件、光电子器件、传感器等领域。
碳化硅单晶是碳化硅材料中应用最广泛的形态之一，其制备工艺相对复杂，主要包括原料准备、晶体生长和晶片加工等环节。
下面将详细介绍碳化硅单晶的制作工艺。
1. 原料准备碳化硅单晶材料主要以高纯度的SiC粉末为原料，通过热力学方法生长单晶。
首先需要选取合适的碳化硅粉末作为原料，粉末的纯度和颗粒大小对最终晶体的质量具有重要影响。
一般情况下，选用粉末直径在1-5μm范围内的高纯度碳化硅粉末，将其进行预热处理，以去除粉末表面的杂质物质。
同时，还需要准备适量的溶剂和助熔剂，用于促进碳化硅晶体的生长。
2. 晶体生长碳化硅单晶的生长主要有物理气相沉积法（PVT）、气相反应法（VGF）和液相培养法（LPE）等多种方法。
其中，PVT法是目前制备碳化硅单晶最为常用的方法。
具体步骤如下：(1) 预制块材料的制备：将选取的碳化硅粉末与适量的溶剂和助熔剂混合均匀，在高温高压的环境下进行热压成块，得到具有初始晶种的块材料。
(2) 热力学生长晶体：将预制块材料置于石墨坩埚中，置于高温电炉中，通过升温保温，使块材料中的碳化硅物质逐渐蒸汽化，然后在低温区域结晶成块状的高纯度碳化硅单晶。
(3) 晶体的收集和表面处理：在晶体生长完成后，需要将碳化硅单晶从石墨坩埚中取出，经过切割和表面抛光等工艺处理，得到所需尺寸和表面平整度良好的碳化硅单晶片。
3. 晶片加工碳化硅单晶片的加工是制备器件的关键环节，主要包括切割、打磨、抛光、腐蚀和清洗等过程。
首先，对碳化硅单晶块材料进行切割，制备出所需要尺寸和形状的基片。
然后，对切割后的基片进行表面打磨和抛光处理，以提高其表面质量和光学性能。
接下来，对碳化硅单晶进行化学腐蚀或干法腐蚀等工艺处理，去除加工产生的瑕疵和杂质。
最后，对表面清洗，去除残留的腐蚀剂和杂质，得到最终的碳化硅单晶片。
碳化硅晶圆生产流程_解释说明
碳化硅晶圆生产流程解释说明1. 引言1.1 概述碳化硅晶圆是一种重要的半导体材料，具有优异的高温性能和物理特性，被广泛应用于功率电子、光电器件等领域。
随着科学技术的不断发展和需求的增长，对碳化硅晶圆生产流程进行深入研究和优化变得尤为重要。
本文旨在介绍碳化硅晶圆生产流程，并详细说明原料准备、晶圆制备、表面处理等各个环节中涉及到的关键步骤、设备和工艺参数。
同时，我们将探讨质量控制与故障分析，提供常见生产故障的解决方案，并总结主要研究成果及对碳化硅晶圆应用的影响与前景展望。
1.2 文章结构本文共分为5个部分。
首先，在引言部分进行概述并介绍全文文章结构。
其后，第二部分详细描述了碳化硅晶圆生产流程中的原料准备、晶圆制备以及表面处理等过程。
第三部分介绍了相关生产设备以及工艺参数选择，并探讨了温度控制、周期优化和晶圆保护措施等关键问题。
第四部分着重对质量控制与故障分析进行阐述，包括粉末质量检测和筛选、晶圆品质评估方法与标准，以及常见生产故障与其解决方案。
最后，第五部分对全文进行总结与展望。
1.3 目的本文的目的是系统地介绍碳化硅晶圆生产流程，并深入解释各个环节中所涉及到的步骤、设备和工艺参数。
通过对质量控制与故障分析进行详细论述，我们旨在提供碳化硅晶圆生产过程中常见问题的解决方案，并为工艺改进及未来发展方向提供借鉴。
此外，我们还将探讨碳化硅晶圆的应用前景，描述其对相关领域的影响，并给出展望。
整个文章将为读者提供一个全面了解碳化硅晶圆生产流程及其重要性的基础，并希望能够激发更多研究人员和技术工作者对该领域的兴趣和热情。
2. 碳化硅晶圆生产流程2.1 原料准备碳化硅晶圆的生产过程首先需要准备优质的原料。
常用的碳化硅原料包括粉末和颗粒状物料。
在原料准备阶段，需要对原料进行筛选和检测，确保其符合所需的物理和化学特性要求。
其中，粉末质量的检测涉及其粒径分布、杂质含量等方面。
2.2 晶圆制备在碳化硅晶圆制备过程中，首先需要将选定的碳化硅原料通过混合、压制和烧结等步骤得到均匀且致密的石墨体坯体。
碳化硅mosfet工艺制备过程
碳化硅mosfet工艺制备过程
碳化硅mosfet是高性能功率半导体器件之一，其制备过程要求先对碳化硅进行制备和处理，再进行mosfet器件的制备。
以下是碳化硅mosfet工艺制备过程的具体步骤和注意事项：
一、碳化硅制备和处理
1. 碳化硅晶片制备：将粉末形态的碳化硅通过高温烧结和成形，制备成规定尺寸的碳化硅晶片。
2. 碳化硅表面处理：将制备好的碳化硅晶片进行机械或化学抛光，使其表面平整光滑。
3. 氧化处理：将碳化硅晶片在高温氧化气氛中进行表面氧化处理，增加其表面电性能，并清除表面污染物质。
二、mosfet器件制备
1. MOS管结构制备：通过光刻、蒸镀、化学腐蚀等技术，制备出碳化硅mosfet的mos管结构，包括门极、漏极、源极等。
2. 氮化硅镀膜：在mos管结构表面镀覆一层氮化硅薄膜，用于避免电子漂移和污染物质的影响。
3. 金属图案制备：在氮化硅膜上进行金属制备，制备出mosfet器件
中所需的电极和电缆。
4.二次氧化处理：在完成金属图案制备之后，进行二次氧化处理，增加碳化硅mosfet器件的电性能和稳定性。
需要注意的是，在碳化硅mosfet制备过程中，要严格控制每个步骤的温度、时间和气氛等因素，以确保器件的精度和稳定性。
同时，还需
进行一系列质量检测和测试，以确保mosfet器件的可靠性和工作性能。
以上就是碳化硅mosfet工艺制备过程的具体步骤和注意事项，碳化硅mosfet的制备有助于推动半导体器件的发展，提高半导体器件的工作性能和稳定性。
sic半导体工艺制作流程
sic半导体工艺制作流程SIC（碳化硅）半导体的工艺制作流程如下：1. 准备原料：主要原料是高纯度的二氧化硅(SiO2)和石墨(C)，需要经过粉碎和筛分处理，以获得所需的颗粒大小。
2. 混合和烧结：将经过处理的SiO2和C按照一定的比例混合均匀，形成SIC的混合粉末。
混合粉末需要通过球磨机等设备进行进一步的混合和研磨，以确保粉末的均匀性和细度。
接下来，将混合粉末放入高温炉中进行烧结。
烧结是指在高温下将粉末颗粒结合成块体的过程。
在烧结过程中，需要控制温度和时间，以确保粉末颗粒之间的结合牢固，并形成致密的SIC块体。
3. 晶体生长：经过烧结的SIC块体需要进行晶体生长，以获得具有良好晶体结构的SIC单晶。
晶体生长通常采用物理气相沉积(Physical Vapor Deposition, PVD)或化学气相沉积(Chemical Vapor Deposition, CVD)等方法。
4. 芯片制造：碳化硅SBD与MOSFET的基本制造方法相同，SBD结构简单、制造工艺相对简单，而MOSFET的制造工艺相对复杂。
以结构最简单的横向、平面型MOSFET为例，芯片制造的主要步骤包括：图形化氧化膜：清洗晶圆，制作一层氧化硅(SiO2)薄膜，涂布光刻胶，经过匀胶、曝光、显影等步骤形成光刻胶图形，最后通过刻蚀工艺将图形转移到氧化膜上。
离子注入：将做好掩膜的碳化硅晶圆放入离子注入机，注入铝(Al)离子以形成p型掺杂区，并退火以激活注入的铝离子。
移除氧化膜，在p型掺杂区的特定区域注入氮(N)离子以形成漏极和源极的n型导电区，退火以激活注入的氮离子。
制作栅极：在源极与漏极之间区域，采用高温氧化工艺制作栅极氧化层，并沉积栅电极层，形成栅极（Gate）控制结构。
制作钝化层：沉积一层绝缘特性良好的钝化层，防止电极间击穿。
制作漏极和源极：在钝化层上开孔，并溅射金属形成漏极和源极。
以上是SIC半导体工艺制作流程的大致步骤，建议咨询专业人士获取更准确的信息。
碳化硅加工工艺流程简介
碳化硅加工工艺流程碳化硅晶片是以高纯硅粉和高纯碳粉作为原材料，采用物理气相传输法生长碳化硅晶体，加工制成碳化硅晶片。
1、原料合成将高纯硅粉和高纯碳粉按一定配比混合，在2000℃以上的高温下反应合成碳化硅颗粒。
再经过破碎、清洗等工序，制得满足晶体生长要求的高纯度碳化硅微粉原料。
2、晶体生长以高纯度碳化硅微粉为原料，使用自主研制的晶体生长炉，采用物理气相传输法（PVT法）生长碳化硅晶体。
其生长原理如下图所示：SIC单晶生长示意图将高纯碳化硅微粉和籽晶分别置于单晶生长炉内圆柱状密闭的石墨坩埚下部和顶部，通过电磁感应将坩埚加热至2000℃以上，控制籽晶处温度略低于下部微粉处，在坩埚内形成轴向温度梯度。
碳化硅微粉在高温下升华形成气相的Si2C、SiC2、Si等物质，在温度梯度驱动下到达温度较低的籽晶处，并在其上结晶形成圆柱状碳化硅晶锭。
3、晶锭加工将制得的碳化硅晶锭使用X射线单晶定向仪进行定向，之后磨平、滚磨，加工成标准直径尺寸的碳化硅晶体。
4、晶体切割使用多线切割设备，将碳化硅晶体切割成厚度不超过1mm的薄片。
5、晶片研磨通过不同颗粒粒径的金刚石研磨液将晶片研磨到所需的平整度和粗糙度。
6、晶片抛光通过机械抛光和化学机械抛光方法得到表面无损伤的碳化硅抛光片。
7、晶片检测使用光学显微镜、X射线衍射仪、原子力显微镜、非接触电阻率测试仪、表面平整度测试仪、表面缺陷综合测试仪等仪器设备，检测碳化硅晶片的微管密度、结晶质量、表面粗糙度、电阻率、翘曲度、弯曲度、厚度变化、表面划痕等各项参数指标，据此判定晶片的质量等级。
8、晶片清洗以清洗药剂和纯水对碳化硅抛光片进行清洗处理，去除抛光片上残留的抛光液等表面沾污物，再通过超高纯氮气和甩干机将晶片吹干、甩干；将晶片在超净室封装在洁净片盒内，形成可供下游即开即用的碳化硅晶片。
晶片尺寸越大，对应晶体的生长与加工技术难度越大，而下游器件的制造效率越高、单位成本越低。
制作碳化硅芯片的工艺流程
制作碳化硅芯片的工艺流程制作碳化硅芯片的工艺流程碳化硅（Silicon Carbide，SiC）是一种重要的半导体材料，具有优异的性能和广泛的应用领域。
制作碳化硅芯片的工艺流程在材料选择、加工技术和设备要求等方面与传统的硅芯片有所不同。
本文将深入探讨制作碳化硅芯片的工艺流程，并分享对这一主题的观点和理解。
一、材料选择制作碳化硅芯片的首要步骤是选择合适的材料。
碳化硅具有较高的热导率、宽的能隙、高的击穿电场强度和优异的耐高温性能，因此是制作高功率和高温度应用的理想材料。
常见的碳化硅晶体结构有4H-SiC 和6H-SiC，选择适当的结构取决于特定的应用需求。
二、晶体生长碳化硅芯片的制作过程始于晶体的生长。
晶体生长技术有多种，包括物理气相沉积（Physical Vapor Deposition，PVD）、化学气相沉积（Chemical Vapor Deposition，CVD）和溶液生长等。
其中，CVD 是最常用的方法，可以实现高质量、大尺寸的碳化硅晶体生长。
在碳化硅晶体生长过程中，可以通过控制温度、气体流量和反应时间等参数，调节晶体的取向、晶格缺陷和原子组分。
晶体生长质量对于后续工艺和器件性能具有重要影响，因此需要仔细优化每个步骤。
三、晶片切割晶体生长完成后，需要将晶体切割成所需尺寸的晶片。
碳化硅晶体的硬度较高，常用的切割方法有线锯切割和磨割切割等。
线锯切割速度快、成本低，但晶片表面质量相对较差；磨割切割则可以获得较好的表面平整度和精度，但成本较高。
根据不同的需求，选择合适的切割方法进行。
四、晶片处理晶片切割后，需要进行一系列的处理步骤来提高晶片的物理和电学性能。
常见的处理方法包括抛光、化学机械抛光（Chemical Mechanical Polishing，CMP）和氧化等。
抛光是为了获得平整光滑的表面，提高晶片的质量。
化学机械抛光则可以进一步改善表面粗糙度和平坦度。
氧化是一种常用的处理方法，可用于形成电场控制区域或保护表面。
芯片制作大致工艺流程
芯片制作大致工艺流程
在现代科技发展日新月异的时代，芯片作为电子产品中不可或缺的核心部件，其制作工艺显得尤为重要。
芯片制作是一个复杂而精密的过程，需要经过多道工艺步骤才能完成。
下面就来介绍一下芯片制作的大致工艺流程。
首先，芯片的制作从硅片开始。
硅片是芯片制作的基础材料，通过将硅片表面涂覆光刻胶，然后用光刻技术进行曝光、显影等处理，形成电路图案。
接着，在硅片上进行离子注入，形成半导体器件的结构。
随后，通过化学气相沉积技术，在硅片表面沉积一层绝缘层，用于隔离不同的电子器件。
然后，利用物理蒸发或溅射技术，在绝缘层上沉积金属膜，形成导线。
这些导线将不同的器件连接起来，组成完整的电路。
接下来，进行化学机械抛光，去除多余的金属，使芯片表面更加平整。
随后，通过光刻技术，再次在芯片表面形成下一层电路图案。
重复这个过程，逐渐形成多层电路结构，最终完成芯片的制作。
最后，进行封装和测试。
封装是将制作好的芯片封装在塑料或陶瓷封装体内，以保护芯片并方便与外部连接。
测试是对芯片进行功能测试和质量检验，确保芯片符合设计要求。
总的来说，芯片制作是一个精密复杂的过程，需要多项工艺配合完成。
每一个工艺步骤都至关重要，任何一个环节出现问题都可能导致整个芯片失效。
因此，在现代电子产业中，芯片制作工艺的精益求精，不断创新是至关重要的。
碳化硅mosfet工艺制备过程
碳化硅mosfet工艺制备过程
碳化硅MOSFET是一种新型的功率半导体器件，它具有高电压、高频率、低损耗等优点，被广泛应用于电力电子、光伏逆变器、电动汽车等领域。
碳化硅MOSFET的制备过程主要包括以下几个步骤：
1. 硅化碳化硅：在高温下将硅和碳化硅反应生成硅化碳化硅。
2. 外延生长：将硅化碳化硅放入高温反应室中，在晶格匹配的衬底上进行外延生长，形成碳化硅单晶体。
3. 沉淀氧化物：在碳化硅单晶体表面沉淀一层氧化物，以保护晶体表面和形成门极氧化物。
4. 电极制备：使用光刻技术将金属电极图案印刷在晶片表面，制备出源极、漏极和门极。
5. 退火处理：通过高温退火处理，使氧化物形成均匀、致密的门极氧化物层，并改善漏电流特性。
6. 包封制备：将晶片封装在金属封装体内，形成碳化硅MOSFET 器件。
以上是碳化硅MOSFET的主要制备过程，其中每个步骤都需要严格控制工艺参数和质量检测，以保证器件的性能和可靠性。
- 1 -。
碳化硅功率芯片制造流程
碳化硅功率芯片制造流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!碳化硅功率芯片制造流程主要包括以下几个步骤：1. 碳化硅晶体生长碳化硅晶体生长是制造碳化硅功率芯片的第一步。
碳化硅芯片制作工艺流程的重新说明
碳化硅芯片制作工艺流程的重新说明尊敬的客户，感谢您选择我作为您的文章写手。
我将根据您的要求，就碳化硅芯片制作工艺流程进行重新说明，并提供有价值且高质量的文章。
标题：碳化硅芯片制作工艺流程的重新说明摘要：本文将对碳化硅芯片的制作工艺流程进行重新说明。
我们将以简单明了的方式，由浅入深地探讨每个步骤，并提供深度的解释和讨论。
此外，我们还将分享我们对这个工艺流程的观点和理解，以帮助您获得更全面、深刻和灵活的知识。
一、介绍碳化硅芯片制作工艺流程1.1 碳化硅芯片的定义和应用领域1.2 制作工艺流程的重要性和作用1.3 碳化硅芯片制作工艺流程概览二、碳化硅芯片制作工艺流程详解2.1 原料准备和混合2.1.1 碳化硅粉末的选择和制备2.1.2 混合材料的配比和搅拌2.2 成型和压片2.2.1 各种成型方法的比较2.2.2 压片工艺参数的优化2.3 烧结和结构固化2.3.1 热处理工艺的影响因素2.3.2 结构固化的意义和方法2.4 芯片加工和表面处理2.4.1 切割和刻蚀技术的应用2.4.2 表面处理的目的和方法2.5 其他工艺步骤和改进方法2.5.1 清洗和检验工艺的重要性2.5.2 工艺改进的前景和挑战三、对碳化硅芯片制作工艺流程的观点和理解3.1 工艺流程的优势和劣势3.2 可能的改进和创新方向3.3 市场前景和应用推广的挑战结论：通过重新说明碳化硅芯片制作工艺流程，我们希望能够使读者对这个主题有更全面、深刻和灵活的理解。
我们深入探讨了每个步骤的细节，并分享了我们对这个工艺流程的观点和理解。
此外，我们还提出了可能的改进方向和市场挑战。
相信本文可以为读者提供有价值的知识和洞察力。
感谢您信任我作为您的文章写手，我将尽全力提供高质量的文章，并满足您对深度和广度的要求。
如果您有任何疑问或额外的需求，请随时向我提问。
期待与您的合作！最诚挚的问候，您的文章写手。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本技术属于碳化硅芯片加工领域，尤其是一种电子碳化硅芯片的制备方法，针对现有的不便于对环氧树脂的浇筑量进行精准控制的问题，现提出如下方案，其包括以下步骤：S1：将需要制备的碳化硅芯片的尺寸数据录入电脑，在电脑上建模，根据碳化硅芯片的尺寸确定模具的尺寸；S2：在电脑上建立模具模型，将碳化硅电路板模拟放入模具模型中，对碳化硅电路板进行定位；S3：模拟向模具模型中浇筑环氧树脂，对浇筑的量的数据进行记录；S4：将碳化硅电路板放入实际的模具中，根据S3中所述的浇筑的量向模具中浇筑环氧树脂成型，本技术能够对环氧树脂的浇筑量进行精准控制，保证了加工的精度，同时可以防止环氧树脂凝结。
技术要求1.一种电子碳化硅芯片的制备方法，包括以下步骤：S1：将需要制备的碳化硅芯片的尺寸数据录入电脑，在电脑上建模，根据碳化硅芯片的尺寸确定模具的尺寸；S2：在电脑上建立模具模型，将碳化硅电路板模拟放入模具模型中，对碳化硅电路板进行定位；S3：模拟向模具模型中浇筑环氧树脂，对浇筑的量的数据进行记录；S4：将碳化硅电路板放入实际的模具中，根据S3中所述的浇筑的量向模具中浇筑环氧树脂成型，安装底座进行封装；S5：打开模具，将一体成型的电子芯片取出，即可制得电子碳化硅芯片。
2.根据权利要求1所述的一种电子碳化硅芯片的制备方法，其特征在于，所述S2中，将碳化硅电路板放入模具模型中时，对碳化硅电路板的位置进行调整，调整完成后在模具的模腔内标注四个定位点。
3.根据权利要求2所述的一种电子碳化硅芯片的制备方法，其特征在于，将四个定位点在模具中的位置数据进行记录，并在实际的模具中布置四个定位柱，通过四个定位柱对碳化硅电路板进行定位。
4.根据权利要求1所述的一种电子碳化硅芯片的制备方法，其特征在于，所述S3中，环氧树脂放置在浇筑箱内，浇筑箱的底部设有浇筑口，浇筑口由电磁阀控制开闭。
5.根据权利要求4所述的一种电子碳化硅芯片的制备方法，其特征在于，所述浇筑箱的下方设有暂存箱，浇筑口与暂存箱连通，电磁阀由控制器控制，浇筑箱的底部设有出料口。
6.根据权利要求5所述的一种电子碳化硅芯片的制备方法，其特征在于，所述暂存箱上设有电子计量表，电子计量表与控制器电性连接，通过控制器开启电磁阀，使环氧树脂由浇筑口进入到暂存箱内，通过电子计量表对环氧树脂的量进行监测，当环氧树脂的量达到预设值时，控制器控制电磁阀关闭，从暂存箱底部的出料口将浇筑箱内的环氧树脂注入到模具内。
7.根据权利要求5所述的一种电子碳化硅芯片的制备方法，其特征在于，所述暂存箱和浇筑箱内均设有环形刮板，环形刮板由电机驱动，通过环形刮板的转动使粘在暂存箱和浇筑箱内壁上的环氧树脂被刮下。
8.根据权利要求4所述的一种电子碳化硅芯片的制备方法，其特征在于，所述浇筑箱上设有加热器和搅拌装置，加热器对环氧树脂进行加热，搅拌装置对环氧树脂进行搅拌，防止环氧树脂凝结。
9.根据权利要求1所述的一种电子碳化硅芯片的制备方法，其特征在于，所述S5中，将打开模具，将一体成型的电子芯片取出，将电子芯片放置在冷却台上进行冷却。
10.根据权利要求9所述的一种电子碳化硅芯片的制备方法，其特征在于，所述冷却台上设有冷却风扇，冷却风扇对电子芯片进行吹风，加快冷却速度。
技术说明书一种电子碳化硅芯片的制备方法技术领域本技术涉及碳化硅芯片加工技术领域，尤其涉及一种电子碳化硅芯片的制备方法。
背景技术金刚砂又名碳化硅（SiC）是用石英砂、石油焦（或煤焦）、木屑（生产绿色碳化硅时需要加食盐）等原料通过电阻炉高温冶炼而成。
碳化硅在大自然也存在罕见的矿物，莫桑石。
碳化硅又称碳硅石。
在当代C、N、B等非氧化物高技术耐火原料中，碳化硅为应用最广泛、最经济的一种，可以称为金钢砂或耐火砂。
目前中国工业生产的碳化硅分为黑色碳化硅和绿色碳化硅两种，均为六方晶体，比重为3.20～3.25，显微硬度为2840～3320kg/mm2，碳化硅由于化学性能稳定、导热系数高、热膨胀系数小、耐磨性能好，除作磨料用外，还有很多其他用途，例如：以特殊工艺把碳化硅粉末涂布于水轮机叶轮或汽缸体的内壁，可提高其耐磨性而延长使用寿命1～2倍；用以制成的高级耐火材料，耐热震、体积小、重量轻而强度高，节能效果好，低品级碳化硅（含SiC约85%）是极好的脱氧剂，用它可加快炼钢速度，并便于控制化学成分，提高钢的质量，此外，碳化硅还大量用于制作电子芯片。
经检索，申请号为201710973211.7的专利文件公开了一种电子碳化硅芯片,包括如下步骤：首先在充满流体状态的塑胶空格中，将碳化硅电路板放入具有型腔的模具中，通过型腔内中的定位柱将电路板固定在注塑模具上；将引线放置在引线槽内，在引线上设置压片，压片内放置弹簧，弹簧压接引线，收集引线并引出；再次用环氧树脂将碳化硅芯片整体浇筑成型，安装底座进行封装；打开模具，将一体成型的电子芯片取出。
该专利对于芯片封装的操作方便、芯片受力均匀均具有较好的效果。
但是上述的专利文件不便于对环氧树脂的浇筑量进行精准控制，因此我们提出了一种电子碳化硅芯片的制备方法，用来解决上述问题。
技术内容本技术的目的是为了解决现有技术中存在不便于对环氧树脂的浇筑量进行精准控制的缺点，而提出的一种电子碳化硅芯片的制备方法。
为了实现上述目的，本技术采用了如下技术方案：一种电子碳化硅芯片的制备方法，包括以下步骤：S1：将需要制备的碳化硅芯片的尺寸数据录入电脑，在电脑上建模，根据碳化硅芯片的尺寸确定模具的尺寸；S2：在电脑上建立模具模型，将碳化硅电路板模拟放入模具模型中，对碳化硅电路板进行定位；S3：模拟向模具模型中浇筑环氧树脂，对浇筑的量的数据进行记录；S4：将碳化硅电路板放入实际的模具中，根据S3中所述的浇筑的量向模具中浇筑环氧树脂成型，安装底座进行封装；S5：打开模具，将一体成型的电子芯片取出，即可制得电子碳化硅芯片。
优选的，所述S2中，将碳化硅电路板放入模具模型中时，对碳化硅电路板的位置进行调整，调整完成后在模具的模腔内标注四个定位点。
优选的，将四个定位点在模具中的位置数据进行记录，并在实际的模具中布置四个定位柱，通过四个定位柱对碳化硅电路板进行定位。
优选的，所述S3中，环氧树脂放置在浇筑箱内，浇筑箱的底部设有浇筑口，浇筑口由电磁阀控制开闭。
优选的，所述浇筑箱的下方设有暂存箱，浇筑口与暂存箱连通，电磁阀由控制器控制，浇筑箱的底部设有出料口。
优选的，所述暂存箱上设有电子计量表，电子计量表与控制器电性连接，通过控制器开启电磁阀，使环氧树脂由浇筑口进入到暂存箱内，通过电子计量表对环氧树脂的量进行监测，当环氧树脂的量达到预设值时，控制器控制电磁阀关闭，从暂存箱底部的出料口将浇筑箱内的环氧树脂注入到模具内。
优选的，所述暂存箱和浇筑箱内均设有环形刮板，环形刮板由电机驱动，通过环形刮板的转动使粘在暂存箱和浇筑箱内壁上的环氧树脂被刮下。
优选的，所述浇筑箱上设有加热器和搅拌装置，加热器对环氧树脂进行加热，搅拌装置对环氧树脂进行搅拌，防止环氧树脂凝结。
优选的，所述S5中，将打开模具，将一体成型的电子芯片取出，将电子芯片放置在冷却台上进行冷却。
优选的，所述冷却台上设有冷却风扇，冷却风扇对电子芯片进行吹风，加快冷却速度。
与现有技术相比，本技术的有益效果在于：（1）本方案通过电子计量表对环氧树脂的量进行监测，当环氧树脂的量达到预设值时，控制器控制电磁阀关闭，从暂存箱底部的出料口将浇筑箱内的环氧树脂注入到模具内，从而可以对浇筑量进行精准控制；（2）本方案通过加热器对环氧树脂进行加热，搅拌装置对环氧树脂进行搅拌，防止环氧树脂凝结；（3）本方案通过冷却风扇对电子芯片进行吹风，加快冷却速度；（4）本技术能够对环氧树脂的浇筑量进行精准控制，保证了加工的精度，同时可以防止环氧树脂凝结。
具体实施方式下面对本技术实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本技术一部分实施例，而不是全部的实施例。
一种电子碳化硅芯片的制备方法，包括以下步骤：S1：将需要制备的碳化硅芯片的尺寸数据录入电脑，在电脑上建模，根据碳化硅芯片的尺寸确定模具的尺寸；S2：在电脑上建立模具模型，将碳化硅电路板模拟放入模具模型中，对碳化硅电路板进行定位，将碳化硅电路板放入模具模型中时，对碳化硅电路板的位置进行调整，调整完成后在模具的模腔内标注四个定位点，将四个定位点在模具中的位置数据进行记录，并在实际的模具中布置四个定位柱，通过四个定位柱对碳化硅电路板进行定位；S3：模拟向模具模型中浇筑环氧树脂，对浇筑的量的数据进行记录，环氧树脂放置在浇筑箱内，浇筑箱的底部设有浇筑口，浇筑口由电磁阀控制开闭，浇筑箱的下方设有暂存箱，浇筑口与暂存箱连通，电磁阀由控制器控制，浇筑箱的底部设有出料口，暂存箱上设有电子计量表，电子计量表与控制器电性连接，通过控制器开启电磁阀，使环氧树脂由浇筑口进入到暂存箱内，通过电子计量表对环氧树脂的量进行监测，当环氧树脂的量达到预设值时，控制器控制电磁阀关闭，从暂存箱底部的出料口将浇筑箱内的环氧树脂注入到模具内，暂存箱和浇筑箱内均设有环形刮板，环形刮板由电机驱动，通过环形刮板的转动使粘在暂存箱和浇筑箱内壁上的环氧树脂被刮下，浇筑箱上设有加热器和搅拌装置，加热器对环氧树脂进行加热，搅拌装置对环氧树脂进行搅拌，防止环氧树脂凝结；S4：将碳化硅电路板放入实际的模具中，根据S3中的浇筑的量向模具中浇筑环氧树脂成型，安装底座进行封装；S5：将打开模具，将一体成型的电子芯片取出，将电子芯片放置在冷却台上进行冷却，冷却台上设有冷却风扇，冷却风扇对电子芯片进行吹风，加快冷却速度，即可制得电子碳化硅芯片，通过电子计量表对环氧树脂的量进行监测，当环氧树脂的量达到预设值时，控制器控制电磁阀关闭，从暂存箱底部的出料口将浇筑箱内的环氧树脂注入到模具内，从而可以对浇筑量进行精准控制，通过加热器对环氧树脂进行加热，搅拌装置对环氧树脂进行搅拌，防止环氧树脂凝结，通过冷却风扇对电子芯片进行吹风，加快冷却速度，本技术能够对环氧树脂的浇筑量进行精准控制，保证了加工的精度，同时可以防止环氧树脂凝结。
