输电线路结构设计技术交流
浅谈电力系统输电线路设计
浅谈电力系统输电线路设计【摘要】电力系统输电线路设计是电力系统建设中至关重要的环节。
本文从背景与意义、基本原则、主要技术指标、实际应用和未来发展趋势等方面进行了探讨。
输电线路设计需要考虑多种因素，包括电力传输效率、成本控制、安全性等。
通过合理设计，可以提高电网的运行效率和可靠性。
未来，随着科技的不断进步，输电线路设计将迎来更多创新，如智能化监控系统和新型材料的应用。
电力系统输电线路设计对于电网的稳定运行至关重要。
在未来，需要进一步加强技术研究，提高设计水平，以应对不断增长的电力需求。
希望未来能够实现更加高效、安全、环保的输电线路设计，为电力系统的可持续发展做出更大贡献。
【关键词】电力系统、输电线路设计、背景、意义、基本原则、技术指标、实际应用、未来发展趋势、重要性、发展前景、建议1. 引言1.1 浅谈电力系统输电线路设计电力系统输电线路设计是电力系统工程中的重要环节之一，其设计质量直接影响着电力系统的安全运行和经济性。
随着电力需求的不断增长和电力系统的不断扩张，输电线路设计变得愈发复杂和重要。
本文将从背景与意义、基本原则、主要技术指标、实际应用和未来发展趋势等方面探讨电力系统输电线路设计的相关内容，以期为电力系统工程师提供一些有益的参考和指导。
在当今社会，电力已经成为人们生活和工作中不可或缺的资源。
而电力系统输电线路作为电力传输的重要工具，其设计不仅需要考虑到电力传输效率、稳定性和安全性，还需要考虑到成本和环保等因素。
电力系统输电线路设计的重要性不言而喻。
通过本文对电力系统输电线路设计的深入探讨，读者可以更加全面地了解电力系统输电线路设计的相关知识，从而在实际工程中更好地应用和实践。
希望本文能够为电力系统工程师提供一些有益的启示和借鉴，促进电力系统输电线路设计的进一步发展和完善。
2. 正文2.1 输电线路设计的背景与意义电力系统是现代社会的重要基础设施之一，而输电线路则是电力系统中连接各个组成部分的重要环节。
输电线路结构设计要点
冰荷载: 轻冰区一般按无冰、5mm、10mm设计，中冰区一般按15mm、20mm
设计，重冰区一般按20mm、30mm、40mm、50mm等设计。 必要时
不均匀覆冰工况
轻冰区
所有导地线同时同向有不平衡张力，使杆塔承受最大弯矩
所有导地线同时同向有不平衡张力，使杆塔承受最大弯矩
中重冰区
所有导地线同时不同向有不平衡张力，使杆塔承受最大扭矩
不平衡张力取值
不平衡张力（最大使用张力的百分数） 冰 区 导 线 悬垂塔 地 线 导 线 耐张塔 地 线
10mm轻冰区
于27m/s。
杆塔风荷载标准值
������ ������ = W0 ∗ μz ∗ μs ∗ ������ ∗ As ∗ βz
导、地线风荷载标准值
2 ������ ������ = α ∗ W0 ∗ μz ∗ μsc ∗ βc ∗ d ∗ Lp ∗ ������ ∗ sin θ
B：覆冰风荷载增大系数，如下表所示。
可变荷载：风和冰（雪）荷载；导线、地线及拉线的张力；安装 检修的各种附加荷载、结构变形引起的次生荷载以及各种振动动
力荷载。
杆塔荷载一般分解为：横向荷载、纵向荷载和垂直荷载。 2.荷载工况
各类杆塔均应计算线路正常运行情况、断线情况、不均匀覆
冰情况、安装情况和验算工况下的荷载组合，必要时尚应验算地 震等稀有情况下的荷载组合。
为优化；
b)、三相导线位于同一水平线，塔重指标最 优；
c)、设计、加工、运行经验丰富。
酒杯型铁塔
优点：
浅谈电力系统输电线路设计
浅谈电力系统输电线路设计电力系统输电线路设计是电力系统工程中极为重要的一环，它直接影响着电力系统的运行效率、安全稳定性和经济性。
合理的输电线路设计不仅能够有效降低电力系统的线损，还能够提高输电效率，保障电力系统的安全稳定运行。
本文将从输电线路设计的基本原则、设计流程和常见的设计技术等方面进行浅谈。
一、基本原则输电线路设计的基本原则是保证电力系统的安全、可靠和经济运行。
其核心是满足负荷需求的尽可能降低输电线路的线损和投资成本。
在进行输电线路设计时，需要充分考虑电力系统的供电可靠性、电压稳定性、输电损耗以及环境影响等因素，以达到最佳的技术经济指标。
二、设计流程输电线路设计的流程一般包括规划、选址、勘测、设计、施工和验收等环节。
选址和勘测是输电线路设计的前期工作，设计和施工是设计成果得以实施的关键环节，验收则是对设计成果的最终确认。
在设计流程中，需充分考虑工程的实际情况，结合当地的地理、气象、土壤等环境因素，进行科学合理的设计方案制定。
三、设计技术1. 输电线路的选线输电线路的选线是指在设计过程中选择合适的线路走廊的工作。
在选线时，需要考虑到线路走廊的地理条件、土壤特性、环境保护、农业用地等因素，选择对电力系统稳定性和经济性影响最小的线路走廊。
2. 输电线路的电气设计电气设计是输电线路设计的重中之重，它直接影响着线路的电压、电流、功率等重要参数。
在电气设计中，需要充分考虑负荷需求、线路长度、线路材料、线路截面、输电方式等因素，确保输电线路的电气性能满足电力系统的运行要求。
3. 输电线路的结构设计输电线路的结构设计主要包括线路的铁塔、绝缘子串、导线等部件的选型和布置。
在结构设计中，需要充分考虑线路的荷载和风荷载、对地距离、对地高度、线路的悬垂度和耐张性等因素，确保输电线路的结构稳定可靠。
4. 输电线路的地质勘察设计地质勘察设计是输电线路设计的重要一环，它对输电线路的选址和走廊的确定起着关键的作用。
在地质勘察设计中，需要对线路走廊的地质条件、地层稳定性、地质灾害、地震等因素进行详细的调查和分析，为输电线路的建设提供科学依据。
浅谈输电线路杆塔结构设计
浅谈输电线路杆塔结构设计输电线路杆塔结构设计是电力工程中非常重要的一环，它承载着输电线路的重要负荷，直接关系到输电线路的安全稳定运行。
本文将从杆塔结构设计的需求、设计原则、设计方法等方面进行浅谈。
杆塔结构设计的需求。
输电线路杆塔结构设计需满足以下几个方面的需求：1. 承载能力：杆塔需能承受输电线路的重要荷载，如导线重量、风荷载、冰载等。
2. 稳定性：杆塔需具有足够的抗倾覆和抗滑动能力，以保证输电线路的稳定运行。
3. 经济性：杆塔需在满足承载能力和稳定性的前提下，尽可能减少材料和成本。
4. 施工性：杆塔需便于施工安装。
杆塔结构设计的原则。
1. 合理性原则：杆塔结构设计要符合力学原理，合理布置结构材料，确保承载能力和稳定性。
2. 安全性原则：杆塔结构设计要满足国家相关技术标准和规范，确保输电线路的安全运行。
3. 经济性原则：杆塔结构设计要在满足安全稳定的前提下，尽可能减少材料和成本。
4. 实用性原则：杆塔结构设计要考虑施工、运输、维护等因素，便于实际应用。
杆塔结构设计的方法。
1. 经验法：根据已有的经验和技术积累，确定杆塔结构类型和参数。
2. 仿真模拟法：利用计算机软件对杆塔结构进行力学分析和应力分析，评估其承载能力和稳定性。
3. 优化设计法：通过对不同结构方案进行比较和优化，选取最佳结构方案。
4. 正态分布法：根据输电线路的荷载特性和设计要求，采用正态分布法对杆塔结构进行设计。
输电线路杆塔结构设计是一个复杂而重要的任务，需要考虑承载能力、稳定性、经济性和施工性等多个方面的需求，遵循合理性、安全性、经济性和实用性的设计原则，采用经验法、仿真模拟法、优化设计法和正态分布法等设计方法，以确保输电线路的安全稳定运行。

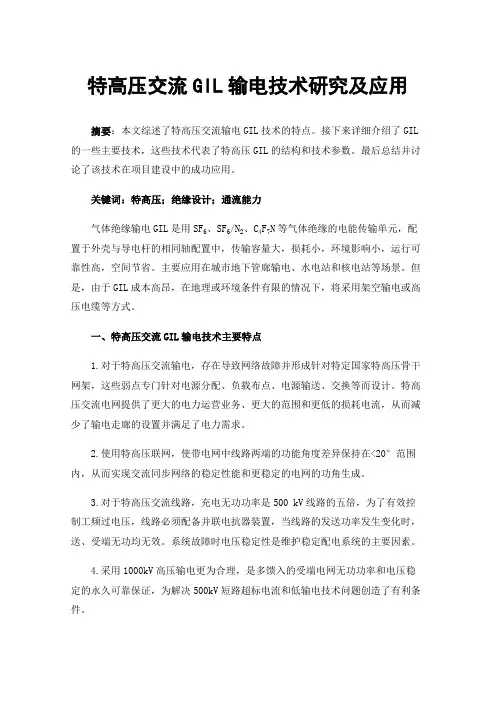

特高压交流GIL输电技术研究及应用
特高压交流GIL输电技术研究及应用摘要：本文综述了特高压交流输电GIL技术的特点。
接下来详细介绍了GIL 的一些主要技术，这些技术代表了特高压GIL的结构和技术参数。
最后总结并讨论了该技术在项目建设中的成功应用。
关键词：特高压；绝缘设计；通流能力气体绝缘输电GIL是用SF6、SF6/N2、C4F7N等气体绝缘的电能传输单元，配置于外壳与导电杆的相同轴配置中，传输容量大，损耗小，环境影响小，运行可靠性高，空间节省。
主要应用在城市地下管廊输电、水电站和核电站等场景。
但是，由于GIL成本高昂，在地理或环境条件有限的情况下，将采用架空输电或高压电缆等方式。
一、特高压交流GIL输电技术主要特点1.对于特高压交流输电，存在导致网络故障并形成针对特定国家特高压骨干网架，这些弱点专门针对电源分配、负载布点、电源输送、交换等而设计。
特高压交流电网提供了更大的电力运营业务、更大的范围和更低的损耗电流，从而减少了输电走廊的设置并满足了电力需求。
2.使用特高压联网，使带电网中线路两端的功能角度差异保持在<20°范围内，从而实现交流同步网络的稳定性能和更稳定的电网的功角生成。
3.对于特高压交流线路，充电无功功率是500 kV线路的五倍，为了有效控制工频过电压，线路必须配备并联电抗器装置，当线路的发送功率发生变化时，送、受端无功均无效。
系统故障时电压稳定性是维护稳定配电系统的主要因素。
4.采用1000kV高压输电更为合理，是多馈入的受端电网无功功率和电压稳定的永久可靠保证，为解决500kV短路超标电流和低输电技术问题创造了有利条件。
二、特高压GIL关键技术1.绝缘施工。
GIL使用的绝缘结构包括SF6气体间隙。
正确的场强调整是绝缘设计的关键。
在合理绝缘设计的基础上，通过抑制金属颗粒进一步提高GIL绝缘性能。
间隙设计原则:在气隙设计中，GIL包括壳体外径D和导电杆外径D的选择。
GIL为均同轴圆柱形结构，内部电场为微不均匀电场，电场不均匀系数约为1.7。
谈谈输电线路铁塔结构设计的几点体会
特高压输电技术 交流输电分册 pdf
特高压输电技术交流输电分册 pdf 特高压输电技术是一种先进的电力传输技术，主要用于实现长距离大容量的电能输送。
它以其显著的优势和巨大的发展潜力受到了广泛关注和应用。
特高压输电技术采用的是交流输电方式，通过提高输电线路的电压等级，可以有效地减少输电线路的功率损耗，提高输电效率。
与传统的高压输电技术相比，特高压输电技术具有输电损耗低、线路占地少、环境污染小等优点，能够更好地满足长距离大容量电力传输的需求。
在特高压输电技术中，最为重要的是输电线路的设计与建设。
特高压输电线路需要具备较高的电气性能和可靠性，同时要能够适应复杂的地理环境和气候条件。
为了提高电线的绝缘性能和耐久性，特高压输电线路通常采用复合绝缘子和绝缘套管，并且要注意线路的防雷和防震设计。
此外，特高压输电线路的杆塔设计也需要考虑到可行性和经济性，选择合适的材料和结构，以确保线路的稳定性和可靠性。
特高压输电技术的应用可以提供更加可靠和稳定的电力供应，促进经济的发展和社会的进步。
特高压输电技术不仅可以实现国内跨区域的大容量电力输送，还可以满足不同地区之间的电力互联互通需求。
特高压输电技术还可以降低电力系统的负荷峰值和短期负荷波动，提高电力系统的调度能力和稳定性。
特高压输电技术的发展前景非常广阔。
随着我国经济的快速发展和能源结构的调整，特高压输电技术将发挥更加重要的作用。
同时，特高压输电技术的创新和研究也需要不断加强，尤其是在输电线路的材料、设计和施工等方面。
特高压输电技术的成功应用，将为我国电力工业的发展提供有力的支持，并为其他国家和地区在电力传输方面提供借鉴和参考。
总之，特高压输电技术是未来电力传输领域的重要发展方向，它具有显著的技术和经济优势。
通过对特高压输电技术的深入研究和应用，可以为我国电力行业的发展和能源结构的优化提供重要支持，同时也为全球电力传输技术的创新与发展注入新的活力。
电力工程建设输电塔的结构设计与施工技术
电力工程建设输电塔的结构设计与施工技术电力工程建设中，输电塔是连接电力线路的重要组成部分。
其结构设计和施工技术直接关系到输电线路的安全运行和可靠性。
本文将就电力工程建设输电塔的结构设计和施工技术进行探讨，以提供相关技术支持和指导。
一、输电塔的结构设计1. 基础设计输电塔的基础设计是保证输电塔安全稳定运行的基础。
在基础设计中，需要充分考虑地质条件、塔型选用、荷载计算等因素。
首先，根据不同地质条件选择适合的基础类型，如浅基础、深基础或者钢桩基础等。
其次，根据输电塔的类型和使用环境，确定合适的塔型，如悬垂塔、耐张塔、电压等级等。
最后，进行荷载计算，包括风荷载、冰荷载、线荷载等，以确保塔身结构的安全稳定。
2. 塔身结构设计输电塔的塔身结构设计是保证输电线路正常运行的重要环节。
在设计过程中，需要考虑材料选用、结构布置、受力分析等因素。
首先，选用适合的材料，如钢材、混凝土等，在保证强度和耐久性的前提下，使其具备较好的抗风、抗震能力。
其次，合理布置塔身结构，如截面形式、加强措施等，以提高塔身整体稳定性。
最后，进行受力分析，考虑各种力的作用，如风荷载、地震力、线荷载等，确保塔身结构能承受各种力的作用。
二、输电塔的施工技术1. 施工准备输电塔的施工前需进行充分的准备工作。
首先，明确施工计划，规划施工进度和工期，并制定相应的施工方案。
其次，安排人员和设备，确保施工队伍和设备的到位。
同时，进行现场勘察，了解施工场地的地质条件和环境情况，为后续施工提供依据。
2. 塔基施工输电塔的塔基施工是整个工程的重要环节。
在塔基施工过程中，需要进行地形整理、基槽开挖、浇筑混凝土等工作。
首先，对施工场地进行地形整理，确保施工场地平整。
其次，按照设计要求进行基槽开挖，包括基槽的深度和宽度控制。
最后，进行混凝土的浇筑，注意混凝土的配比和浇筑工艺，以确保塔基的强度和稳定性。
3. 塔身安装输电塔的塔身安装是整个工程的重点和难点。
在塔身安装过程中，需要进行塔段的拼装、吊装和固定等工作。
35kV～500kV交流输电线路装备技术导则
根据南方电网风区分布图30年一遇基本风速V≥33m/s且V＜35m/s、 50年一遇基本风速V≥35m/s且V＜37m/s的地区。
重要交叉跨越 important crossing 输电线路跨越主干铁路、高速公路等重要设施，以及经校核跨越线路单 极/单回与被跨域线路同时故障会导致较大及以上电力安全事故的500kV 及以上电压等级输电线路之间的交叉跨越点。
球体半径（cm） 冰重量（N） 脱冰风速（m/s） 导、地线对地高度（m） 风速高度折算（m/s） 风压（N/m2） 风压力（N） 掉冰范围（ m） © CSG 2013. All rights reserved. 5.0 4.62 10 50 12.94 104.60 0.82 8.89 5.0 4.62 10 60 13.32 110.89 0.87 11.32 5.0 4.62 10 70 13.65 116.50 0.91 13.87 5.0 4.62 10 80 13.95 121.58 0.95 16.54 5.0 4.62 10 90 14.21 126.25 0.99 19.32 5.0 4.62 10 100 14.45 130.58 1.03 22.21
6×JL/G-630/45
2×550kN（盘型）
4×300kN
二、架空线路通用技术原则
4）绝缘配合、防雷和接地
（2）220kV、500kV线路宜全线架设双地线，110kV线路宜全线架设地线；无
冰区500kV、220kV和110kV单回线路的地线保护角分别不宜大于5°、10°、10°。 位于少雷区、中雷区，且为3000m以上高海拔的重冰区线路区段，可不架设地线。
核心骨干网架、重要用户供电线路等，包括西电东送主干线路、核电主要联络线路、 港澳联网线路、500kV同塔三回及以上线路等。
特高压交流输电线路均压屏蔽环的结构设计研究
均压环
屏蔽环
屏蔽环
A2.A3 A1.A4
B1.B4 B2.B3
图 1 两联耐张串的结构简图
两联耐张串中均压环和屏蔽环的环体结构简 图如图 2 所示，图 2(a)是两联绝缘子串采用的开口 型式的跑道形均压环，图 2(b)为耐张串采用的圆环 形屏蔽环。
均压环曲率半径
两联绝缘子中心线
均压环管径
(a)
(b)
电压分布％
6.00
5.00
4.00
3.00
2.00
1.00
4.72
位置在 3-4 片间。
2.3 均压环安装位置不同时的绝缘子串电位分布 计算
均压环的安装位置不同，均压效果也有差异。 在针对均压环安装位置的电位分布计算模型中，均 压环管径为 120mm，均压环环体至绝缘子串中心的 距离为 500mm。 2.3.1 单联“I”型绝缘子串的电位分布计算
图 4 是无均压环、均压环安装位置不同时的单 联“I”型绝缘子串分布电压曲线。未安装均压环时， 绝缘子串的电位分布极不均匀，靠近高压侧的绝缘 子承受的电压远远高于其它绝缘子承受的电压，单 片绝缘子承受的最大电压达到 45kV。均压环的安
强度变化如图 3 所示。从图中可以看出，均压环管 径增大，均压环表面的最大场强明显降低。综合考
虑以上因素，可取均压环管径为 120mm。
表 2 均压环管径不同时绝缘子串电位分布计算结果
环体管 单片最大电 径（mm） 压（kV）
单片最大承受电 压百分比（％）
备注
80
30.13
100
28.26
120
27.02
计算模型中所用的绝缘子串型见表 1。有限元 计算中均压环某一结构参数变化时，其余结构参数 的基本配置为管径 120mm、环体半径 500mm、上 扛位置 3～4 片之间；屏蔽环管径 120mm。单联悬 垂绝缘子串考虑均压环结构尺寸的不同对绝缘子 串电位分布的影响，依据确定的基本结构尺寸对其 余计算模型进行校核。
浅谈输电线路杆塔结构设计
浅谈输电线路杆塔结构设计1. 引言1.1 背景介绍传统的杆塔设计主要以安全性和稳定性为主要考虑因素，而在现代社会，人们对输电线路的外观、环保性和美观度也提出了更高的要求。
设计人员需要在确保杆塔结构强度和稳定性的还要考虑到线路杆塔在自然环境中的生存和展示的需要。
本文将对输电线路杆塔的设计原则、结构类型、材料选择和安全性进行深入探讨，希望能够为相关设计人员提供一些参考和借鉴，促进输电线路杆塔的设计水平不断提高。
也将探讨设计输电线路杆塔的重要性和未来发展趋势，为电力系统的发展做出贡献。
1.2 研究目的本文旨在探讨输电线路杆塔结构设计的相关内容，通过对输电线路杆塔的功能、设计原则、结构类型、材料选择和安全性等方面进行深入分析，旨在揭示设计输电线路杆塔的重要性以及未来发展趋势。
通过本文的研究，可以更深入地了解输电线路杆塔在电力传输系统中的作用和意义，为工程师和设计师在设计输电线路杆塔时提供参考和指导。
希望通过本文的研究，能够促进输电线路杆塔的设计水平不断提高，确保电力系统的安全稳定运行，并为未来电力系统的发展和升级提供重要的技术支持。
2. 正文2.1 输电线路杆塔的功能输电线路杆塔是输电线路中的重要组成部分，其主要功能包括支撑和固定导线、绝缘子串、地线等设备，同时承受着导线所传递的电力负荷及外部风荷载。
通过输电线路杆塔的合理布置和设计，可以有效地支撑输电线路设备，保证线路的安全运行。
输电线路杆塔的功能之一是支撑导线，导线是传输电力的主要工具，杆塔必须能够稳定地承受导线的重量，同时要具有足够的强度和刚度，以确保导线不会因外部风荷载或其他因素而发生位移或振动，从而影响线路的运行稳定性。
输电线路杆塔还需要支撑绝缘子串，绝缘子串在输电线路中起到隔离导线与杆塔之间的绝缘作用，防止电力泄漏或短路事故发生。
杆塔的设计必须考虑到绝缘子串的安装位置和布局，以确保绝缘子串能够有效地发挥绝缘作用。
输电线路杆塔还需要支撑地线等辅助设备，地线主要用于安全接地，防止雷击和漏电事故的发生。
输电线路结构设计
基础部分
1、高低腿配置 在山区为了环境保护，减小山体开方，保持山体局部的整体稳定，
采用高低腿杆塔与不等高基础配合使用已在220kV及以上输电线路中普 遍使用。
高低腿配置时应根据山势，尽量做到不开方或少开方。基础悬高 一般不宜超过2.5m，计算埋深应大于悬高的2倍，以保证基础的稳定性。
基础部分
1、高低腿配置 J:基面值、杆塔降基值 （最长腿与中心桩的高差） S：计算露头 M：计算埋深 L：基础保护范围
基础部分
2、基础选型 2.4板式基础 适用范围：除淤泥等及软弱地基外的一般地质土 均可使用。 优点：计算理论清晰，工程经验丰富，施工方便 可适用的地质条件较广，能满足各种基础作用力 要求，是目前使用最为广泛的基础型式。 缺点：大开挖土方会导致较大的环境破坏，钢筋 用量较台阶基础明细增多。
基础部分
2、基础选型 2.4板式基础 板式基础又有直柱式和斜柱式两种，由于斜柱式基础的传力路径较好的 适应了上部结构作用力的特点，与直柱基础相比，因斜柱基础主柱中心 的斜率与铁塔主材坡度相同，因此与基础轴线垂直的水平力减少50%以 上，而轴向力仅增加1%-2%，大大改善了基础立柱和底板的受力状况， 较大的节约了基础材料用量，并对确保基础的侧向倾覆稳定起到很大的 作用。斜柱基础唯一的不足就是基础主柱与塔腿连接一般都是采用插入 角钢连接，基础施工时就要将插入角钢一起浇筑，对基础施工的要求和 精度较高。
的破坏。 4）还应注重施工的可操作性和质量的可控制性。
基础部分
2、基础选型 2.1掏挖基础 适用范围：无地下水的粘性土地区，碎石土或强风化岩地 区。 优点：由于减少对原状土的扰动，采用“剪切法”计算上 拔稳定，充分发挥地基土的承载性能，节约材料，施工作 业面小，减小塔位水土和植被的破坏。 缺点：对地质条件要求较高，有地下水时不能采用，孔壁 易塌方的砂类土不宜采用。
输电线路杆塔结构设计技术研究刘涛
输电线路杆塔结构设计技术研究刘涛发布时间：2021-08-18T06:58:34.383Z 来源：《中国电业》（发电）》2021年第9期作者：刘涛[导读] 对于整个输电线路而言杆塔结构是其中非常重要的构成部分，是保障输电线路可靠稳定运行的基础，在杆塔结构的作用下，可以保证输电线路与地面之间保持安全距离。
鉴于杆塔在输电线路中扮演的重要角色，针对其结构进行合理设计显得尤为重要。
根据相关的统计数据表明，输电线路建设投资中，杆塔结构的投资比例高达35%左右，可见杆塔结构设计建设的合理性会对输电线路投资的效益产生重要影响。
随着我国输电线路建设力度的不断增大，针对杆塔结构进行科学设计，提升其可靠性和安全性显得尤为必要。
刘涛国网陕西省电力公司检修公司关中分部渭南输电运维一班陕西省渭南市 714000摘要：对于整个输电线路而言杆塔结构是其中非常重要的构成部分，是保障输电线路可靠稳定运行的基础，在杆塔结构的作用下，可以保证输电线路与地面之间保持安全距离。
鉴于杆塔在输电线路中扮演的重要角色，针对其结构进行合理设计显得尤为重要。
根据相关的统计数据表明，输电线路建设投资中，杆塔结构的投资比例高达35%左右，可见杆塔结构设计建设的合理性会对输电线路投资的效益产生重要影响。
随着我国输电线路建设力度的不断增大，针对杆塔结构进行科学设计，提升其可靠性和安全性显得尤为必要。
关键词：输电线路；杆塔结构设计；技术；研究1铁塔整体结构分析输电线路杆塔作为承载导、地线及金具的主体，其安全可靠运行是电网能量传送的基础。
由于处于野外环境中，杆塔受风吹雨淋或者大气腐蚀容易锈蚀，其本体运行强度将大大下降，运行寿命严重缩短，对系统安全运行造成重大隐患。
输电线路工程中，电气专业将铁塔塔型选定、明确之后，让铁塔既满足电气要求，又在结构方面安全、可靠的前提下，使得塔重最轻、外型美观、运行维护方便是铁塔结构优化的主要目标。
要实现上述目标，铁塔需在满足构造要求的前提下结合外荷载特点进行优化，使铁塔各部件受力清晰、传力直接、节点处理简单、布材满足其受力特点。
浅谈输电线路杆塔结构设计
浅谈输电线路杆塔结构设计输电线路杆塔是电力输送系统中的重要组成部分，承担着支撑输电线路、传递电能的作用。
其结构设计直接关系到线路的安全性和稳定性。
本文将从杆塔结构的选材、受力分析和设计参数等方面进行浅谈。
一、选材传统的输电线路杆塔常采用钢材和混凝土材料。
钢材具有强度高、刚性好的特点，适合用于承受较大荷载的杆塔设计。
混凝土材料具有耐久性高、抗风荷载能力强等优点，适合用于承受地震等恶劣环境条件的杆塔设计。
随着科技的进步，新型材料的使用也越来越广泛。
复合材料杆塔具有比钢材更轻、耐腐蚀性更强等特点，适合用于输电线路设计。
玻璃钢材料具有重量轻、耐候性好等特点，也逐渐应用于输电线路的杆塔设计中。
二、受力分析杆塔受力主要有重力、风荷载和地震荷载等。
设计杆塔时需要对这些力的作用进行合理的受力分析。
重力是杆塔最主要的受力来源，主要分为自重和线路重。
自重是杆塔本身的重量，线路重是导线和地线等附加设备的重量。
在受力分析时，需要考虑杆塔的自重以及各个部位受力的情况，合理确定杆塔的形状和支撑方式，以保证其能够承受荷载并保持稳定。
风荷载是指风对杆塔产生的压力。
在设计中，需要考虑到风的速度、风向和风的压力等因素，并通过建立杆塔的三维模型，进行风洞实验和数值模拟来确定杆塔的稳定性。
还需要考虑到杆塔的振动特性，以避免共振现象的发生。
地震荷载是指地震对杆塔产生的力。
地震荷载是杆塔设计中最为严峻的荷载之一，需要通过地震波动的分析和杆塔的抗震性能来考虑。
传统的设计方法是根据地震烈度进行设计，而现在多采用地震加速度反应谱法，根据地震波动的时间历程和频率特性进行分析，来确定杆塔的抗震性能。
三、设计参数设计参数是指进行杆塔结构设计时需要考虑的参数。
主要包括杆塔高度、跨距、杆塔间的角度和导线张力等。
杆塔高度是根据线路的跨越情况和地形地貌来确定的，一般对于平原地区的输电线路，高度较低；而对于山区和河谷等复杂地形地貌，高度较高。
高度的选择应综合考虑线路的运维和施工条件。
浅析我国输电线路铁塔结构设计 李波
浅析我国输电线路铁塔结构设计李波摘要：不断扩大的电力事业在人们生活以及社会中发挥的价值越来越关键。
并且，随着人们安全意识的不断提升，近年来电力事故不断发生，因此，人们也上升了对安全供电的要求，因此，强化输电线路铁塔结构设计工作具有非常重要的意义。
鉴于此，本文就我国输电线路铁塔结构设计展开探讨，以期为相关工作起到参考作用。
关键词：输电线路；铁塔结构；安全近些年，我国的电力事业获得了长足的发展，电力在社会生产中所起到的作用也越来越突出，人们对安全供电和稳定供电也提出了更高的要求。
然而在实际的运行中发现，现有的很多输电线路铁塔在正常情况下能够保持较高的可靠性，但是一旦遭遇一些特殊情况，如冰雪灾害等恶劣天气时，就会出现不同程度的损害，可靠性与安全性大大降低，甚至会造成不可估量的严重后果。
为此，近些年电力单位对加强输电线路铁塔结构设计的可靠性给予了高度重视。
以下本文就来具体谈谈这一问题。
1.我国输电线路铁塔结构设计的现状我国上百年来都是应用铁塔架空电线来输送电能，而且随着我国经济的增长，人们对电能的需求量也开始增加，相应的，这就促使着电容量也需要增加。
但是受我国地域宽广的影响，我国使用的电源地点呈分散型特点，很多电量需要依靠电线来实现传输，因此铁塔就随之应运而生。
正是我国这种地域宽广的特色，在铁塔的设计过程中，需要考虑到一条完整的线路，需要经过特别负责的实际状况，才能实现传输，也就是说，设计过程中，一定要考虑到地形、气候、以及电压等级等带来的影响，因此这就给设计人员带来了挑战。
其需要对当地的情况进行实地考察，根据考察的实际情况来设计出符合当地特点的输电线路，以此来实现电路的传输。
2.输电线路铁塔结构设计的主要内容输电线路铁塔设计的主要内容便是塔杆设计，塔杆的稳定性取决于设计水平是否能够达到运行标准。
为了保证塔杆在外力作用下依然能够保证稳定运行，首先要做的就是要做好塔杆的基础。
此外塔杆的位置选择、选材、选型还有塔间距离，同样重要。
浅谈输电线路杆塔结构设计
浅谈输电线路杆塔结构设计
随着电力系统的发展，输电线路的建设也在不断加强。
输电线路的杆塔结构是其中重要的组成部分，其设计合理与否直接影响到线路的安全性和可靠性。
下面，我将从杆塔的选址、结构设计和材料选择等方面对输电线路杆塔结构设计进行浅谈。
杆塔的选址是杆塔结构设计的首要考虑因素之一。
在选址过程中，需要考虑到地形、土质条件、气候因素和周边环境等因素。
优化的选址能够减少杆塔在自然环境中的受力情况，提高杆塔的稳定性和可靠性。
杆塔结构的设计需要考虑到线路的运行工况。
输电线路在运行中会受到风压、冰压、温度变化等外力的作用，因此杆塔的结构设计需要能够满足这些工况要求。
常见的设计方法包括强度设计、刚度设计和疲劳设计等。
杆塔结构的材料选择是影响线路可靠性和安全性的重要因素之一。
传统的输电线路杆塔多采用钢材作为主要材料，钢材具有高强度、耐腐蚀等优点。
随着新材料的不断发展，复合材料杆塔逐渐应用于输电线路的建设中。
复合材料杆塔具有质量轻、强度高、绝缘性好等优点，能够提高线路的可靠性和安全性。
为了提高输电线路的可靠性，还可以考虑在杆塔结构上加装避雷针、挂点等设施，增加杆塔在雷电等极端天气下的承受能力。
浅谈输电线路铁塔的结构设计
浅谈输电线路铁塔的结构设计本文针对500kV线路工程所设计500SZ直线铁塔进行设计分析。
合理选择铁塔的杆塔布置形式、铁塔断面、主材断面型式、主材坡度、腹杆布置等，以确保铁塔的安全可靠。
同时应尽可能地对铁塔进行优化，以降低工程造价，保证线路的长期安全运行。
1 铁塔整体结构分析输电线路工程中，电气专业将铁塔塔型选定、明确之后，让铁塔既满足电气要求，又在结构方面安全、可靠的前提下，使得塔重最轻、外型美观、运行维护方便是铁塔结构优化的主要目标。
要实现上述目标，铁塔需在满足构造要求的前提下结合外荷载特点进行优化，使铁塔各部件受力清晰、传力直接、节点处理简单、布材满足其受力特点。
2 铁塔结构设计优化500SZ直线铁塔选取气象条件为典型气象区覆冰10mm、30m/s风速。
该塔型按同塔双回路设计，铁塔呼高为42.0m，水平档距500m，垂直档距650m，导线型号为4×LGJ-400/35（安全系数为2.5），地线型号为JLB40-150（安全系数为3）。
2.1 铁塔塔头优化设计在以往常规500kV双回路线路中，塔头形式一般布置为鼓形。
该塔头布置形式较为简洁，传力清晰，由于导线采取垂直排列方式，塔头较高，当有跨越要求时，为满足电气对地距离要求，全塔高度较高，导致塔身风荷载和上层导地线风荷载较大，塔材耗量和基础作用力均较大。
另外一种形式为双层横担的V串塔型，塔头为三角形布置方式。
两种塔头形式的比较如下图1所示：鼓型塔：优点是铁塔挂点简单明确、由上而下受力传递清晰，导、地线的垂直荷载、水平荷载经塔头横担上相应挂点传递到铁塔的身部，同时走廊较窄。
缺点为导线采用垂直排列，上下相之间的电气距离要求使得塔头较高，塔重较重，约34800.0kg。
双层横担塔：优点为导线布置采用三角排列，比常规塔头布置减少了一层横担从而有效降低了塔高，导地线风荷载和塔身风荷载降低明显，塔重较轻，约29700.0kg，而且其基础作用力较小。
A0011 GDW 179-2008 110-750kV架空输电线路设计技术规定
国家电网公司企业标准Q／GDW 179-2008110—750kV架空输电线路设计技术规定Technical c ode for de sign of110～7 50kV ove rhead transmission line1 范围本规定规定了交流 110kV～750kV 架空输电线路的设计技术规定和要求，并提供了必要的数据和计算公式。
适用于新建 110kV、220kV、330kV、500kV 和 750kV 交流输电线路设计，对已建线路的改造和扩建项目，可根据具体情况和运行经验参照本规定设计。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本规定的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规定，然而，鼓励根据本规定达成协议的各方研究是否可使用这些文件的最新版本。
GB 15707—1995 高压交流架空送电线无线电干扰限值GB 700—1988 碳素结构钢GB/T 1591—1994 低合金结构钢GB 3098.1—2000 紧固件机械性能螺栓、螺钉和螺柱GB 3098.2—2000 紧固件机械性能螺母GB 50009—2001 建筑结构荷载规范（2006 版）GB 1200—1988 镀锌钢绞线GB 0017—2003 钢结构设计规范GB 50010—2002 混凝土结构设计规范GB 7349—2002 高压架空输电线、变电站无线电干扰测量方法GB 3096—1993 城市区域环境噪声标准GB 50007—2002 建筑地基基础设计规范DL/T 5092—1999 110～500kV 架空送电线路设计技术规程DL/T 5217—2005 220～500kV 紧凑型架空送电线路设计技术规定DL/T 5154—2002 架空送电线路杆塔结构设计技术规定DL/T 5919—2005 架空送电线路基础设计技术规定DL/T 620—1997 交流电气装置的过电压保护和绝缘配合DL/T 621—1997 交流电气装置的接地DL/T 864—2004 标称电压高于 1000V 交流架空线路用复合绝缘子使用导则送电技术规程汇编（一）2 DL409—1991 电业安全工作规程（电力线路部分）Q/GDW 102—2003 750kV 架空送电线路设计暂行技术规定HJ/T24—1998 500kV 超高压送变电工程电磁辐射环境影响评价技术规范3 术语和定义、符号下列术语和符号适用于本规定。
对输电线路铁塔结构设计及施工管理的探讨
对输电线路铁塔结构设计及施工管理的探讨【摘要】输电线路铁塔是进行电力输送的关键，输电线路铁塔结构设计质量的好坏、施工管理、甚至运行维护对电力传输过程中的安全以及电力输送的效率有很大的影响。
本文对输电线路铁塔结构设计、施工管理的相关问题进行分析和探讨，旨在提高电力传输的效率和安全。
【关键词】输电线路；铁塔结构；设计；施工管理0.引言电力传输过程中的一个重要部分就是输电线路的铁塔结构，输电线路铁塔是输电系统工程的关键部分，它的结构稳定性直接关系到输电线路的可靠性、经济性和连续性，直接对电力系统及人们的生产、生活带来影响。
为了使得输电线路能够更加的安全、可靠，能够为用户提供更加高效的电力服务，不仅需要从源头做好输电线路铁塔的结构设计，还需要提高施工管理及运行维护的质量，从而使得输电线路铁塔更安全可靠和经济实用。
1.输电线路铁塔结构设计和施工的现状铁塔是目前高压输电线路中最为常用的输电结构体系。
输电铁塔包括很多种类型，按照不同的分类方式进行划分，可以划分出不同的铁塔类型：如按照形状分，可以将其分为酒杯塔、干字塔、猫头塔、鼓型塔等；如按照回路数分，主要可分为单回路塔、双回路塔、四回路塔；如按照铁塔的受力性质进行分类，可以将其分为悬垂型塔、耐张型塔等。
这些塔基本都属于空间桁架结构，因此具有相同的结构特点。
在结构的设计上，一般都采用等边角钢或组合角钢组成的杆件，并用螺栓进行连接，以此形成一个架空结构体系，对导地线、金具等进行支撑。
随着电力行业的不断发展，输电线路铁塔结构施工管理质量受到的重视程度越来越高，电力企业的管理人员在企业发展过程中逐渐改变管理理念，积极发挥人力资源的作用，促进输电线路铁塔结构的设计和施工质量有了一定的提升。
与此同时，国家对输电线路铁塔结构施工质量的重视，也促进了电力行业的相关法律法规的完善，对输电线路铁塔结构施工过程中的安全管理提供了强有力的保障。
尽管当前电力行业的发展呈现一片良好的趋势，但同时还是存在一些问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基础类型
特点
适用范围 一般地形地质条件和 一般塔型都适用 本工程主要用于直线塔
现浇斜柱式柔性基 础
施工经验成熟，应用广泛 工程量较小
现浇直柱式柔性基 础
施工经验成熟，应用广泛 工程量较小
一般地形地质条件和 一般塔型都适用 本工程主要用于耐张塔
地质条件差地下水位高的塔位 本工程主要用于直线塔 本工程主要用于低山丘陵地带 地质条件好，土体易于成型塔 位 低山丘陵地带 要求岩石的整体性好
2.5.3 铁塔材料及其它
角钢：Q235、Q345两重、工差、定长、规格、镀锌；
螺栓：4.8、6.8、8.8级、丝扣、防卸、单双帽、紧固 脚钉：型式、两帽或三帽、间距450、安装位置（易于 上塔） 地脚螺栓：Q235、35号、45号
铁塔高低腿设计
3 基础设计原则和型式
• 根据沿线的地形地质条件，结合线路工程 特点，按照“安全可靠、方便施工、便于 运行、注重环保、节省投资”的原则； • 在基础设计中，根据不同的基础作用力和 地质条件，规划相对经济合理的基础型式。 在同种基础类型中，根据相同基础作用力 和地质条件，以降低混凝土和钢材指标为 目标，对基础埋深、底板宽度和基础钢材 选用进行优化
• 2.5.2 铁塔荷载
a.正常运行情况：最大风速（90°、60°、45°、0°）、最大覆冰、 最低气温； b.事故情况：根据子导线分裂数、回路的不同、塔的受力情况考虑不 同断线情况； c.安装荷载： 两倍起吊 直线塔锚线（220kV及以下线路不考率），锚线对地夹角不大于 20°； 承力塔锚线：临时拉线对地夹角不大于45°，临时拉线平衡导地线 张力30%。对500kV线路导、地线张力20kN与5kN考虑； 紧线牵引绳对地夹角不大于20°； d.导地线架设次序为自上而下逐相架设； e.水平铁塔杆件考虑1000kN人重荷载
• 按结构型式分为单桩基础、单桩连梁基础 及群桩承台基础： • a.单桩基础：对于位于鱼塘内、河渠边及基 础荷载较大等使用开挖基础有困难的铁塔 基础，采用单桩基础。 • b.单桩连梁基础：用于直线塔立在深度较深 的塘中及转角塔立在塘中情况。 • c.群桩承台基础：用于基础荷载特别大的大 转角及终端塔。
8200 /6560 0.106 0.085 8881
8300 /6640 0.108 0.086 8911
8400 /6720 0.110 0.088 8933
0.080
8819
9300
9200 9100
塔重(kg)
8880 8860 8840 8820 8800 8780 8760 8740 0.089 0.091 0.093 0.098 0.100 0.102 0.104 0.106 0.108 0.110
现浇台阶 基础 掏挖式基础 嵌固式 岩石基础
施工方便，施工周期短 工程量较大 工程量较小，施工要求高 保护环境 工程量最小，开挖面积小 植被破坏少但地质要求高
• 基础受力特点：上拔、下压； • 直线塔和转角塔的安全系数差异； • 基础施工要求：基面标高、分坑、预偏值、防 沉层、环境保护等； • 基础材料：钢筋（HPB235、HRB400）；混 凝土（C15、C20、C25）
36 9180 100% ①能够有效解决“K”节点变形问题； ②铁塔重量相比略轻； ③结构美观，传力清晰； ④三个“X”型头部布置的铁塔在 500kV田盐线中进行过真型试验； ⑤塔头电气性能很好； ⑥“X”型节点不会产生外凸变形。
36 9244 100.7%
优点
①“K”节点较常规猫头上移，节点变形 有所改善； ②头部上横担采用上拱桁架结构； ③塔头电气性能很好。
塔型数量 4塔 方案 水平档距（m） 垂直档距（m） Ⅰ型 400 480 Ⅱ型 480 550 Ⅲ型 550 700 IV型 650 800
2.3 铁塔塔头的选择
• 直线塔塔头的选择要根据线路所处的地区， 综合考虑线路房屋拆迁、塔头电气性能、线 路走廊宽度、结构合理、铁塔钢材指标等因 素。源自塔型8800 8700
塔重( kg )
9000
8900
正面坡度
8600 1.00
1.04
1.08
1.12
1.16
1.20
1.24
1.25
1.26
1.28
1.32
1.36
1.40
正侧面根开比
2.5 杆塔荷载
杆塔荷载按性质可分为： 永久荷载：杆塔自重、导线及金具自重等； 可变荷载：风荷载、覆冰荷载、导地线张力、 施工检修荷载等；
缺点
①铁塔指标相对重一些； ②“K”节点易产生外凸变形。
比较项目
方案Ⅰ
方案Ⅱ
单线图
呼高m） 塔重kg） 相对重量
36 8830 100%
36 9060 102.6%
正侧面根开 （mm） 正面坡度 侧面坡度 塔重（kg）
8960 8940 8920 8900
7400 /5920 0.089 0.071 8836
输电线路铁塔结构设计 技术交流
江苏省电力设计院
2005年9月
杆塔结构设计部分
1．线路结构设计规程
线路结构设计主要依据的规程规范；
a. 《110～500kV架空送电线路设计技术规程》(DL/T 5092-1999) b. 《架空送电线路杆塔结构设计技术规定》(DL/T 5154-2002)
c. 《架空送电线路基础设计技术规定》(DL/T 5219-2005)
7500 /6000 0.091 0.073 8844
7600 /6080 0.093 0.075 8856
7800 /6240 0.098 0.078 8880
7900 /6320 0.100
8000 /6400 0.102 0.081 8830
8100 /6480 0.104 0.083 8909
2215.41 t
0 1993.87万元 32872片 394.50万元
2353.53 t
0 2118.18万元 32872片 394.50万元
费用总额
费用差额
3252.4万元
0万元
3231.3万元
－21.1万元
3238.4万元
－14.0万元
3174.68万元
－77.7万元
2.4 铁塔优化设计
• 杆塔结构优化设计的主要原则：
2.2铁塔档距规划
• 理论上讲，全线采用M基杆塔，就按实际使用条件 设计出M种型号的杆塔是最优方案，但这给设计、 杆塔制造、运行都带来极大困难，是不切实际的。 为了使塔型规划合理、经济，对附近已有线路的杆 塔实际使用条件进行统计，应用数理统计的方法进 行分析计算，使所规划系列塔型的设计条件较好地 满足和逼近实际使用条件，降低杆塔工程造价。
31.45m 14.0m 东段8910m2 490万元
24.45m 14.0m 西段5080m2 279万元
东段6960m 383万元
直线塔重
呼高折减 铁塔费用 绝缘子量 绝缘费用
2310.13 t
74.24 t 2012.30万元 43008片 516.10万元
2402.17 t
76.80 t 2092.83万元 43008片 516.10万元
（1）遵照新规程新规范确保铁塔安全可靠为首要前提； （2）降低铁塔耗钢量，使铁塔设计经济可行，达到降低 工程造价目的； （3）铁塔设计尽可能减少对环境的影响； （4）合理规划铁塔型式，力求简洁、美观，结构合理、 构件穿力清晰； （5）合理选择构件和节点型式，充分发挥材料性能； （6）方便施工安装和运行维护。
220kV单回路酒杯塔
220kV单回路猫头塔
220kV单回路干字型转角塔
220kV、500kV双回路鼓型直线塔
220kV、500kV双回路鼓型转角塔
500kV单回路V串塔型
500kV双回路V串塔型
同塔多回路塔型
500kV单回直线塔
500kV双回直线塔
500kV单回转角塔
500kV双回直线塔
d. 《架空送电线路钢管杆设计技术规定》(DL/T 5130-2001) e. 《220kV～500kV紧凑型架空送电线路设计技术规定》(DL/T 5217-2005)
f. 《钢结构设计规范》(GB 50017-2003)
g. 《建筑桩基技术规范》(JGJ 94-94)
2．铁塔型式
2．1铁塔分类
根据回路可分为单回路、双回路和多回路； 根据受力特点可分为直线塔、直线转角塔和承力塔； 根据结构型式分为拉线塔和自立塔； 根据外形可分为猫头、酒杯、干字型、鼓型、伞型 等
2.4 铁塔优化设计
• 铁塔优化设计主要从塔头优化布置、塔身截 面选择、塔身主材坡度优化、塔身主材节间 布置、斜材布置优化、选材优化、节点构造 处理等方面对铁塔整体和局部进行优化，在 确保铁塔安全可靠的前提下达到降低铁塔耗 钢量目的。
比较项目
X型
K型
单线图 （ZMV1）
呼高（m） 塔重（kg） 相对重量
3相V串酒杯塔
3相V串猫头塔
中相V串酒杯塔
中相V串猫头塔
塔头方案
走廊宽度 风偏特性 房屋拆迁 拆迁费用 西段5626m2 309万元
28.85m 10.0m 东段7550m2 415万元
22.45m 10.0m 西段4250m2 234万元 东段7069m2 389万元 西段6540m2 360万元
• 2.5.1 风荷载
500kV大跨越
50年
30年 a.不同电压等级，气象条件的重现期是不同 500kV送电线路 30年 b.江苏地区目前220kV线路设计风速通常为 110～ 500kV大跨越 25m/s和28m/s两种。500kV设计规程对风 110～ 500kV送电线路 15年 速取值为不低于30m/s。 c.考虑500kV线路因绝缘子串较长、子导线 多，有发生动力放大的可能，且随风速增 大而增大。按79规程设计时，500kV线路 事故频率较高。因此新规程中靠虑此因素增加了导线风压调整系数β c。 考虑该系数后，铁塔重量增加8%左右，基础工程量相应增加。
