土的压缩试验
土的压缩实验报告(一)
土的压缩实验报告(一)土的压缩实验报告研究背景土壤作为地球上最基本的资源之一，其稳定性对于农业、建筑、环境等方面具有重要的影响。
因此，研究土壤的压缩性质具有重要的理论和实际意义。
实验目的通过实验，评估不同含水量对土壤压缩性质的影响，并探究土壤在不同含水量下的最大压缩模量。
实验步骤1.准备实验所需材料和仪器：土壤样本、水分测定仪、压缩试验仪等；2.从自然土壤中采集样品，并进行筛分，确保颗粒粒径在一致范围内；3.将土壤样本分成几份，分别加入不同量的水分，使其达到不同的含水量水平；4.分别测量不同含水量下的土壤水分含量，并记录数据；5.将土壤样本置于压缩试验仪中，并逐渐施加压力，记录下土壤样本在不同含水量下的最大压缩力；6.根据实验数据，计算不同含水量下的土壤压缩模量，并绘制相应趋势图。
实验结果与讨论实验结果显示，随着土壤含水量的增加，土壤的最大压缩力逐渐降低，并且不同含水量下的压缩模量也存在差异。
这可能是因为水分的存在改变了土壤颗粒之间的接触情况，使其更易于被压缩。
值得注意的是，在较高的含水量下，土壤的最大压缩力较低，这可能是由于水分填充土壤孔隙，导致土壤颗粒之间更加紧密，减少了压缩力的传递。
结论基于实验结果，可以得出以下结论：1.土壤含水量越高，其最大压缩力越低；2.不同含水量下土壤的压缩模量存在差异。
因此，在实际应用中，我们应该根据具体需求合理控制土壤的含水量，以实现最佳的压缩效果和土壤稳定性。
研究展望土壤的压缩性质对土壤工程和农业具有重要影响，然而本实验的研究还有一些不足之处，仍有进一步深入研究的空间。
例如，可以探究颗粒粒径对土壤压缩性质的影响，以及不同土壤类型在压缩过程中的差异。
未来的研究还可以结合实际工程和农业应用，进一步完善土壤压缩性质的评估标准和实验方法，提高土壤利用效率和保护土壤资源的可持续发展。
参考文献参考文献将列举于此处。
很抱歉，由于文本长度限制，无法提供更多内容。
如有其他需要，请告知。
土的压缩实验报告
土的压缩实验报告一、引言土地作为建筑工程中常见的构造材料，在工程中扮演着至关重要的角色。
土粒之间的接触和排列方式会直接影响其力学性能和工程行为。
为了研究土的力学特性，本次实验选取了土样进行了压缩实验。
通过对土样应力-应变的测量和分析，得出土的压缩性能参数，为土的工程应用提供依据。
二、实验目的1. 通过压缩实验，了解土的力学性质及其压缩特性。
2. 测量土样在不同应力条件下的体积变化。
3. 绘制土样的应力-应变曲线，分析土的压缩性能。
三、实验装置与方法1. 实验装置：压实试验机、厚度计、千斤顶、应变计。
2. 实验方法：- 准备土样：将土样实心圆柱制成，尺寸规格为直径为5cm，高度为10cm。
- 样品处理：将土样放入密封模具中，并进行适当的加固处理，保证土样在外力作用下不会变形或产生裂缝。
- 实验过程：施加不同的荷载，每隔一定荷载间隔时，测量土样的变形量，并记录下对应的压力值。
- 数据处理：根据实测数据绘制应力-应变曲线，并计算土样的压缩模量等力学参数。
四、实验结果与分析我们根据实验数据绘制了土样的应力-应变曲线，并得到了以下结论：1. 在开始施加荷载后，土样发生了初始压缩变形，此阶段被称为压缩初期。
2. 随着荷载的继续施加，土样的变形增加，但增加的速度逐渐减慢，土样进入了弹性压缩阶段。
3. 当荷载达到一定值时，土样会出现裂缝，并进入塑性压缩阶段。
土样的应力开始下降，但应变仍然继续增加。
4. 当荷载超过土样的承载能力时，土样发生松弛，进一步压缩会导致土样的坍塌。
五、结论与建议通过本次实验，我们获得了土样的应力-应变数据，并对土的压缩性能有了更深入的了解。
在实际工程中，我们可以根据土的压缩特性合理选择土的应力条件，避免超过其承载能力，从而确保工程的安全性。
值得注意的是，不同类型的土在压缩性能上可能存在差异，需要根据实际情况进行评估。
此外，本次实验中所采用的土样尺寸和加固方式也会对实验结果产生影响，未来可以进一步优化实验方案，提高实验精度。
实验3土的压缩试验
(1)固体颗粒的压缩； (2)孔隙水和孔隙气体的压缩，孔隙气体 的溶解； (3)孔隙水和孔隙气体的排出；
纯水、固体颗粒的压缩量常可略不计； 土体压缩主要来自孔隙水和气的排出。
• 土体受力后引起的变形： • 体积变形 剪切变形
•
• 体积变形：主要由正应力引起，它只会使土 体压密、体积缩小，但不会导致土体破坏。
再压缩试验时土体体积变化特征：
(1) 土体的变形是由可恢复的弹 性变形和不可恢复的塑性变形 两部份组成
(2) 回 弹 曲 线 和 再 压 线 曲 线 构 成 一迴滞环，土体不是完全弹性 体的又一表征；
(3) 回 弹 和 再 压 缩 曲 线 比 压 缩 曲 线平缓得多。
(4)当再加荷时的压力超过b点， 再压缩曲线就趋于初始压缩曲 线的延长线。
一、侧限（单向）压缩试验：
单向固结仪：
应力状态： 1´＝ Z 2´＝K0 Z 3´＝K0 Z
应变特性： Z x=0 y=0
测定： 轴向应力 轴向变形
透水孔
• 杠杆式压缩仪： • 400～600kpa • 高压固结仪：
• 1600~5000kpa
百分表
透水石
传压板 水槽 环刀 内环
试样
•施加荷载，静置至变形稳定 •逐级加大荷载
(2)、e ～ lgP 曲线
对直线段：
e
1
0.9
Cc
e Cc (lg ')
0.8
0.7
压缩指数
0.6
压缩指数的单位问题
100
1000 lgP
压缩系数与压缩指数
Cc 是无量纲系数，同压缩系数a 一样，压缩 指数Cc值越大，土的压缩性越高。 虽然压缩系数a 和压缩指数Cc 都是反映土的压 缩性的指标，但是两者有所不同。前者随所取 的初始压力及压力增量的大小而异，而后者在 较高的压力范围内却是常量，不随压力而变。
研究土压缩性的试验及指标

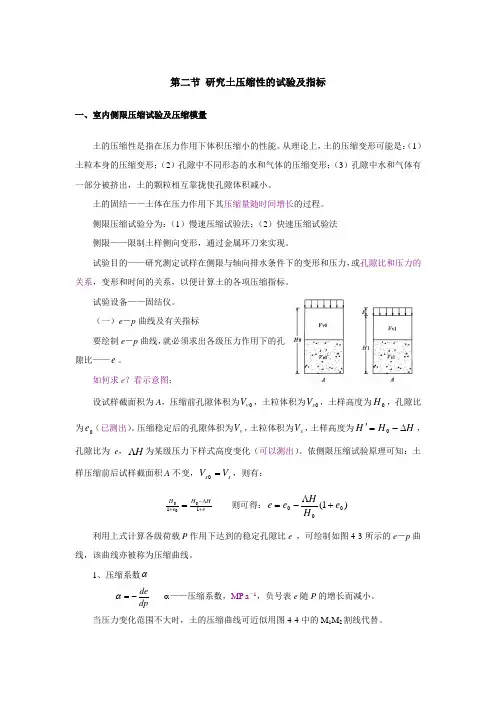

第二节 研究土压缩性的试验及指标一、室内侧限压缩试验及压缩模量土的压缩性是指在压力作用下体积压缩小的性能。
从理论上，土的压缩变形可能是：（1）土粒本身的压缩变形；（2）孔隙中不同形态的水和气体的压缩变形；（3）孔隙中水和气体有一部分被挤出，土的颗粒相互靠拢使孔隙体积减小。
土的固结——土体在压力作用下其压缩量随时间增长的过程。
侧限压缩试验分为：（1）慢速压缩试验法；（2）快速压缩试验法侧限——限制土样侧向变形，通过金属环刀来实现。
试验目的——研究测定试样在侧限与轴向排水条件下的变形和压力，或孔隙比和压力的关系，变形和时间的关系，以便计算土的各项压缩指标。
试验设备——固结仪。
（一）e －p 曲线及有关指标要绘制e －p 曲线，就必须求出各级压力作用下的孔隙比——e 。
如何求e ？看示意图：设试样截面积为A ，压缩前孔隙体积为0v V ，土粒体积为0s V ，土样高度为0H ，孔隙比为0e （已测出）。
压缩稳定后的孔隙体积为v V ，土粒体积为s V ，土样高度为H H H ∆-='0，孔隙比为e ，H Λ为某级压力下样式高度变化（可以测出）。
依侧限压缩试验原理可知：土样压缩前后试样截面积A 不变，s s V V =0，则有：e H H e H +Λ-+=11000则可得：)1(000e H H e e +Λ-= 利用上式计算各级荷载P 作用下达到的稳定孔隙比e ，可绘制如图4-3所示的e －p 曲线，该曲线亦被称为压缩曲线。
1、压缩系数αdpde -=α α——压缩系数，MP a －1，负号表e 随P 的增长而减小。
当压力变化范围不大时，土的压缩曲线可近似用图4-4中的M 1M 2割线代替。
1221p p e e p e --=∆∆-=α P 1——增压前使试样压缩稳定的压力强度，一般指地基中某深处土中原有的竖向自重应 力，kPa ；P 2——增压后使试样所受的压力强度，一般为地基某深处自重应力与附加应力之和， kPa ；e 1 、e 2 ——分别为增压前后在P 1 、P 2 作用下压缩稳定时的孔隙比。
土的压缩实验数据整理

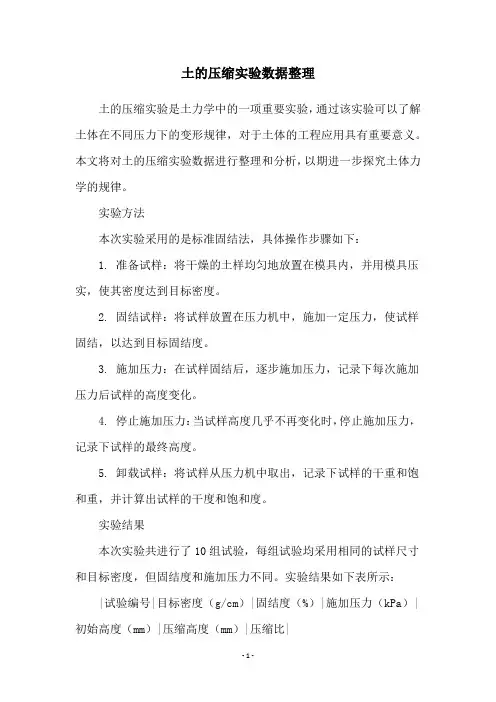

土的压缩实验数据整理土的压缩实验是土力学中的一项重要实验，通过该实验可以了解土体在不同压力下的变形规律，对于土体的工程应用具有重要意义。
本文将对土的压缩实验数据进行整理和分析，以期进一步探究土体力学的规律。
实验方法本次实验采用的是标准固结法，具体操作步骤如下：1. 准备试样：将干燥的土样均匀地放置在模具内，并用模具压实，使其密度达到目标密度。
2. 固结试样：将试样放置在压力机中，施加一定压力，使试样固结，以达到目标固结度。
3. 施加压力：在试样固结后，逐步施加压力，记录下每次施加压力后试样的高度变化。
4. 停止施加压力：当试样高度几乎不再变化时，停止施加压力，记录下试样的最终高度。
5. 卸载试样：将试样从压力机中取出，记录下试样的干重和饱和重，并计算出试样的干度和饱和度。
实验结果本次实验共进行了10组试验，每组试验均采用相同的试样尺寸和目标密度，但固结度和施加压力不同。
实验结果如下表所示：|试验编号|目标密度（g/cm）|固结度（%）|施加压力（kPa）|初始高度（mm）|压缩高度（mm）|压缩比||:------:|:--------------:|:---------:|:------------:|:------------:|:------------:|:----:|| 1 | 1.60 | 80.0 | 50 | 100 | 5 | 0.05 || 2 | 1.60 | 80.0 | 100 | 100 | 10 | 0.10 || 3 | 1.60 | 80.0 | 200 | 100 | 20 | 0.20 || 4 | 1.60 | 80.0 | 400 | 100 | 40 | 0.40 || 5 | 1.60 | 90.0 | 50 | 100 | 10 | 0.10 || 6 | 1.60 | 90.0 | 100 | 100 | 20 | 0.20 || 7 | 1.60 | 90.0 | 200 | 100 | 40 | 0.40 || 8 | 1.60 | 90.0 | 400 | 100 | 80 | 0.80 || 9 | 1.70 | 80.0 | 50 | 100 | 20 | 0.20 || 10 | 1.70 | 80.0 | 100 |100 | 40 | 0.40 |分析与讨论1. 目标密度和固结度对压缩比的影响从实验结果中可以看出，当目标密度一定时，固结度越高，压缩比越小。
实验名称：土的压缩试验
二、实验数据
1、已知数据
（1）实验槽宽B=10cm
（2）消力坎实测高度=1.9cm
2、实测数据
将实测数据填入表1
表1
流量计
读数
（m3/h）
上游水深
（cm）
收缩断面水深
（cm）
消力坎上水头
（cm）
下游
水面高程（cm）
槽底
高程
水面
高程
槽底
高程
水面
高程
坎顶高程
（槽底高程+坎高）
水面
0.251
0.393
0
0
0.142
0.251
0
0
0
0.001
0.001
0.002
0.003
0
0
0.001
0.002
四、实验结果分析与判定：
1.将第一部分中内力结果与桁架理论值对比，分析其误差产生的原因？
第一部分内力结果与桁架理论值产生误差的原因是上弦杆受到的是压力，下弦杆受到的是拉力。
2.通过试验总结出桁架上、下弦杆与腹杆受力特点，若将实验桁架腹杆反向布置，对比一下两者优劣。
（4）土的压缩模量：
三、实验内容：
1、实验仪器、设备：1、固结仪：环刀、护环、透水板、水槽、加压上盖；2、加压设备：由压力框架、杠杆及砝码组成；3、变形量测设备。
2、实验数据及结果
施加压力等级kPa
施加Байду номын сангаас力后百分表读数
50
5.659
100
5.289
200
5.01
400
4.725
3、实验成果整理
试样初始高度H0=20mm试样初始密度ρ0=1.87g/cm3
实验名称：土的压缩试验
实验名称：土的压缩试验一、实验目的：通过土的压缩试验得到试样在侧限与轴向排水条件下的孔隙比和压力的关系，即压缩曲线—e ～p 曲线，并以此计算土的压缩系数a 1-2，判断土的压缩性，为土的沉降变形计算提供依据。
二、实验原理： 1、计算公式（1）试样初始孔隙比： 0s w0(1)1w G e ρρ+=-实验名称：钢筋混凝土简支梁实验一、实验目的： 1、分析梁的破坏特征，根据梁的裂缝开展判断梁的破坏形态； 2、观察裂缝开展，记录梁受力和变形过程，画出荷载挠度曲线；3、根据每级荷载下应变片的应变值分析应变沿截面高度是否成线性；4、测定梁开裂荷载和破坏荷载，并与理论计算值进行比较。
二、实验基本信息：1．基本设计指标（1）简支梁的截面尺寸150mm×200mm（2）简支梁的截面配筋（正截面）150mm×200mm×1200mm第2部分：每级荷载作用下的应变值四、实验结果分析与判定：（1）根据试验梁材料的实测强度及几何尺寸，计算得到该梁正截面能承受最大荷载为90.2kN，与实验实测值相比相差多少？最大荷载C30混凝土，fc=14.3N/mm2，a1=1，HRB335钢筋，fy=300N/mm2 。
环境取为一类，保护层厚度取20mm。
界限的相对受压区ξ=0.55，取αs=45mm，h0=200-45=155mm，M=1.0×14.3×150实验名称：静定桁架实验一、实验目的：1、掌握杆件应力-应变关系和桁架的受力特点； 2、通过对桁架节点位移、支座沉降和杆件内力测量，以及对测量结果处理分析，掌握静力非破坏试验基本过程；3、结合实验桁架，对桁架工作性能做出分析与评定。
二、实验数据记录：桁架数据表格四、实验结果分析与判定：1. 将第一部分中内力结果与桁架理论值对比，分析其误差产生的原因？由于理论计算的数值均略大于实测值，可能的原因如下：实际的桁架结点由于约束的情况受实验影响较大，并非都为理想的铰接点，因此部分结点可以传递弯矩，而实际的桁架轴线也未必都通过铰的中心，且荷载和支座反力的作用位置也可能有所偏差，所以实际的内力值要与理论值有误差。
土的压缩试验
公式：Es (1 e1 ) / a
(4)土的回弹再压缩曲线及回弹再压缩模量
(3)试验结果（土的压缩曲线图片）
(4)试验结果（孔隙比）的推导
H0 H H i 0 1 e0 1 ei ei e0 H (1 e0 ) H0
•
•
• 与活塞杆顶面接触，并使测杆缩入7～8mm，以免 • •
土样压缩时测杆脱空。而后目测杠杆是否水平， 如不水平时，可转动平衡锤，使上杠杆达水平位 置。 4、加压 去预加压力，立即加第一级荷载，加砝码时避免 晃动。荷载等级一般为50、100、200、300、 400kPa。在加上第一级荷载的同时，开动秒表分 别在1、2、3、5、10、15、20分钟……记录测微 表读数，直致稳定。两次读数变化不超过0.01mm 时，即认为沉降稳定，再依次逐缓加荷，同样测 定变形量至稳定为止。 5、在最后一级荷重达稳定并读得变形读数后，即 可松开测微表，卸除全部荷重，拆开固结仪，清 除土样。
0.1
a12 / MPa1
0.5
低压缩性
中压缩性
高压缩性
(2)土的压缩指数
e1 e2 Cc e / log( p2 / p1 ) log p2 log p1
(3)土的压缩模量
e1 e2 推导：H H1 1 e1
e ap
ap H H1 1 e1
土的压缩试验
土的压缩试验
一、土的压缩试验原理 二、压缩试验设备 三、压缩试验操作步骤 四、压缩试验注意事项
一、试验原理
地基土在外荷载作用下，水和空气 逐渐被挤出，土颗粒之间进行重组，从 而引起土的压缩变形。压缩试验就是将 天然状态下的原状土样或扰动土样置于 压缩仪器中，在不同荷载和侧限条件下 测定其压缩变形。 试验的加荷方式为应力控制方法， 本试验为杠杆加荷。
土的压缩试验及各类指标
(1) 土体的变形是由可恢复的弹
性变形和不可恢复的塑性变形
两部份组成
(2) 回 弹 曲 线 和 再 压 线 曲 线 构 成 一迴滞环，土体不是完全弹性
体的又一表征；
(3) 回 弹 和 再 压 缩 曲 线 比 压 缩 曲 线平缓得多。
(4)当再加荷时的压力超过b点， 再压缩曲线就趋于初始压缩曲
线的延长线。
A
7
•施加荷载，静置至变形稳定 •逐级加大荷载
试验结果：
P
Se
e0
p2
p1
t
e1 e2 s2
s3
s1
e3
t
测定： 轴向应力 轴向变形
A
百分表
透水石
传压板 水槽 环刀 内环
试样
8
A
9
试验资料处理：
设Vs=1, 由三相图可得:
施加/前试件中的固体体积Vs:
1
Vs
1e0
H0 A
(a)
e
e0 e
孔隙
1/mv
1
A
17
(2)、e ～lgP 曲线
e～P 曲线缺点：压力区间较小
e
0.9 0.8
特点：有一段较长的直线段
0.7
0.6
100
1000 lgP
A
18
(2)、e ～ lgP 曲线
对直线段：
e
1
0.9
Cc
Cc
e (lg ')
0.8
0.7
压缩指数
0.6
压缩指数的单位问题
100
1000 lgP
A
19
1.0
0.9
0.8 e '
0.7
土的压缩实验思考与讨论
土的压缩实验思考与讨论一、引言土的压缩实验是土工领域中非常基础的实验之一，通过对土样进行不同压力下的加载，可以获得土样的压缩性能参数，为土的工程应用提供基础数据。
本文将从实验原理、设备和试验步骤、数据处理与分析等方面进行详细讨论。
二、实验原理土的压缩实验是通过施加垂直于土样表面方向的载荷，使得土样在一定时间内发生变形，并记录下相应的载荷和变形数据。
根据实验结果可以得到以下参数：1. 压缩模量：表示单位体积土样在规定时间内受到规定应力后产生的相对变形量。
2. 压缩指数：表示单位体积土样在规定时间内受到规定应力后产生的持久性变形量。
3. 压缩系数：表示单位体积土样在规定时间内受到规定应力后产生的总变形量。
三、设备和试验步骤1. 设备：常用设备有固结仪、电子万能试验机等。
2. 试验步骤：（1）准备好需要进行压缩试验的土样，并记录下其初始高度和直径等尺寸参数。
（2）将土样放入试验设备中，并施加一定的初始载荷，使得土样能够紧密地填充在试验设备中。
（3）开始加载，每次增加一定的载荷后记录下相应的变形量和载荷值。
（4）在达到规定最大载荷后，保持负荷不变并记录下持续时间内的变形数据。
（5）卸载土样并记录下其恢复性变形数据。
四、数据处理与分析1. 绘制应力-应变曲线：根据实验数据可以绘制出土样在不同载荷下的应力-应变曲线，从而得到压缩模量等参数。
2. 求解压缩指数和压缩系数：通过对实验数据进行处理和分析，可以求解出压缩指数和压缩系数等参数。
3. 分析实验结果：通过对实验结果进行分析，可以评估土样的工程性质，并为工程设计提供基础数据。
五、注意事项1. 实验过程中需要注意保持试验环境稳定，避免外界因素对实验结果产生干扰。
2. 在进行加载过程中需要控制加载速率，避免过快或过慢导致实验结果偏差较大。
3. 在卸载过程中需要保证土样的恢复性变形数据采集准确，避免实验结果偏差较大。
六、结论土的压缩实验是土工领域中非常基础的实验之一，通过对土样进行不同载荷下的加载，并记录下相应的载荷和变形数据，可以获得土样的压缩性能参数。
土的直接剪切实验和土的压缩试验
土木实验实训试验一：直接剪切实验一、基本原理土的抗剪强度是土在外力作用下，其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
该试验是将同一种土的几个试样分别在不同的垂直压力作用下，沿固定的剪切面直接施加水平剪力，得到破坏时的剪应力，然后根据库仑定律，确定土的抗剪强度指标:内摩擦角和凝聚力。
二、剪切类型直接剪切试验，英文direct shear test，属于工程地质学词汇，即根据剪切时排水条件，直接剪切试验方法可分为快剪(不排水剪)、慢剪(排水剪)及固结快剪(固结不排水剪)等。
按施加剪力的方式不同，直接剪切仪分应变控制式和应力控制式两种。
前者是通过弹性钢环变形控制剪切位移的速率。
后者是通过杠杆用砝码控制施加剪应力的速率，测相应的剪切位移。
目前多用应变控制式，应力控制式只适用于作慢剪及长期强度试验。
慢剪(排水剪)适用于细粒土;固结快剪(固结不排水剪)适用于渗透系数小于l0 cm/s的细粒土;快剪(不排水剪)适用于渗透系数小于10cm/s的细粒土。
三、剪切实验1．慢剪(1)本试验方法适用于细粒土。
(2)本试验所用的主要仪器设备，应符合下列规定:①应变控制式直剪仪:由剪切盒、垂直加压设备、剪切传动装置、测力计、位移量测系统组成。
②环刀:内径61.8mm，高度20mm。
③位移量测设备:量程为10mm，分度值为0.01mm的百分表或准确度为全量程0.2 %的传感器。
(3) 慢剪试验，应按下列步骤进行:①原状土试样制备，应按"试样制备"第4条的步骤进行，扰动±试样制备按"试样制备"第6条的步骤进行，每组试样不得少于4 个。
②对准剪切容器上下盒，插入固定销，在下盒内放透水板和滤纸，将带有试样的环刀刃口向上，对准剪切盒口，在试样上放滤纸和透水板，将试样小心地推入剪切盒内。
注:透水板和滤纸的湿度接近试样的湿度。
③移动传动装置，使上盒前端钢珠刚好与测力计接触，依次放上传压板、加压框架，安装垂直位移和水平位移量测装置，并调至零位或测记初读数。
压缩试验
实验名称：压缩实验一、试验目的压缩试验是为了测定土的压缩性，根据试验结果绘制出孔隙比与压力的关系曲线（压缩曲线），由曲线确定土在指定荷载变化范围内的压缩系数和压缩模量。
二、基本原理土的压缩性是指土在压力作用下体积缩小的性能。
在工程中所遇到的压力作用下，土的压缩可以认为只是由于土中孔隙体积的缩小所致（此时孔隙中的水或气体将被部分排出），至于土粒与水两者本身的压缩性则极微小，可不考虑。
三、仪器设备1、小型固结仪：包括压缩容器和加压设备两部分，环刀（内径Ф61.8mm，高20mm，面积30cm2），单位面积最大压力4kg/cm2；杠杆比1：10。
2、测微表：量程10mm，精度0.01mm。
3、天平，最小分度值0.01g及0.1g各一架。
4、毛玻璃板、滤纸、钢丝锯、秒表、烘箱、削土刀、凡士林、透水石等。
四、操作步骤1、按工程需要选择面积为30cm2的切土环刀，环刀内壁涂上一薄层凡士林，刀口应向下放在原状土或人工制备的扰动土上，切取原状土样时应与天然状态时垂直方向一致。
2、边压边削，注意避免环刀偏心入土，应使整个土样进入环刀并凸出环刀为止，然后用钢丝锯或修土刀将两端余土削去修平，擦净环刀外壁。
3、测定土样密度，并在余土中取代表性土样测定其含水率，然后用圆玻璃片将环刀两端盖上，防止水分蒸发。
4、在固结仪的固结容器内装上带有试样的切土环刀（刀口向下），在土样两端应贴上洁净而润湿的滤纸，放上透水石，然后放入加压导环和加压板以及定向钢球。
5、检查各部分连接处是否转动灵活；然后平衡加压部分（此项工作由实验室代做）。
即转动平衡锤，目测上杠杆水平时，将装有土样的压缩部件放到框架内上横梁下，直至压缩部件之球柱与上横梁压帽之圆弧中心微接触。
6、横梁与球柱接触后，插入活塞杆，装上测微表，使测微表表脚接触活塞杆顶面，并调节表脚，使其上的短针正好对准6字，再将测微表上的长针调整到零，读测微表初读数0R。
7、加载等级：按教学需要本次试验定为四级:即50、100、200、400Kpa，如第一级荷载0.5kg/cm2需加砝码1.5kg以后三级依次计算准确后加入砝码，加砝码时要注意安全，防止砝码放置不稳定而受伤。
土的压缩实验
四、土的压缩实验（一）实验目的测定试样在侧限与轴向排水条件下的压缩变形△h和荷载P的关系，以便计算土的压缩系数a v、压缩指数C C和压缩模量Es等压缩性指标。
（二）实验原理土的压缩性主要是由于孔隙体积减少而引起的。
在饱和土中，水具有流动性，在外力作用下沿着土中孔隙排出，从而引起土体积减少而发生压缩，实验时由于金属环刀及刚性护环所限，土样在压力作用下只能在竖向产生压缩，而不可能产生侧向变形，故称为侧限压缩。
（三）仪器设备1．固结仪：仪器如图1所示，仪器结构示意图如图2所示。
试样面积30/50cm2，高2cm。
2．量表：量程10mm，最小分度0.01mm。
3．其它：刮土刀、电子天平、秒表。
（四）操作步骤（1）切取试样：用环刀切取原状土样或制备所需状态的扰动土样。
（2）测定试样密度和含水量：根据环刀中土样的质量和体积计算初始密度，取削下的余土测定含水率。
（3）安放试样：将带有环刀的试样安放在压缩容器的护环内，并在容器内顺次放上底板、湿润的滤纸和透水石各一，然后放入加压导环和传压板。
（4）检查设备：检查加压设备是否灵敏，调整杠杆使之水平。
（5）安装量表：将装好试样的压缩容器放在加压台的正中，将传压钢珠与加压横梁的凹穴相连接。
然后装上量表，调节量表杆头使其可伸长的长度不小于8mm，并检查量表是否灵活和垂直（在教学实验中，学生应先练习量表读数）。
（6）施加预压：为确保压缩仪各部位接触良好，施加1kPa的预压荷重，然后调整量表读数至零处。
（7）加压观测：1）荷重等级一般为50、100、200、400kPa。
2）如系饱和试样，应在施加第一级荷重后，立即向压缩容器注满水。
如系非饱和试样，需用湿棉纱围住加压盖板四周，避免水分蒸发。
3）压缩稳定标准规定为每级荷重下压缩24小时，或量表读数每小时变化不大于0.005mm认为稳定（教学实验可另行假定稳定时间）。
测记压缩稳定读数后，施加第二级荷重。
依次逐级加荷至实验结束。
土压缩试验报告
土压缩试验报告1. 实验目的本实验的目的是通过对土壤的压缩试验，了解土壤的压缩性能，探究其压缩特性，并得出压缩指标参数。
2. 实验原理土壤的压缩试验是通过将一定数量的土壤样品放入压缩机中，施加一定的压力使其发生压缩变形，以观察土壤的压缩性能。
在实验中，我们使用了常见的固结仪进行土壤压缩试验。
实验中所使用的固结仪主要包括沉孔器、压力计、径向应变测量装置、位置标定仪等。
首先，通过沉孔器将采集到的土壤样品装入，并按照一定的装填密度进行填充。
接下来，开始施加压力，通过压力计测量施加的压力大小。
在土壤发生压缩变形的过程中，通过径向应变测量装置对土壤的变形进行监测，并使用位置标定仪对土壤的压缩高度进行测量。
3. 实验步骤3.1 样品制备首先，根据实验需要采集土壤样品，并将其经过筛网筛除大颗粒杂质。
然后，按照一定的质量比例调配出适量的试验样品。
3.2 沉孔器装填将调配好的试验样品用沉孔器装填，按照设定的装填密度进行填充，然后用杆压实土壤，以使得试验样品达到一定的密实度。
3.3 施加压力将装有土壤样品的沉孔器放入固结仪中，并施加开始压力。
在实验过程中，逐步增加压力，记录施加的压力与对应的时间。
3.4 土壤变形测量通过径向应变测量装置对土壤的径向应变进行实时监测，并记录下相应的变形数据。
同时，使用位置标定仪对土壤的压缩高度进行测量，并记录下每次压力增加后对应的压缩高度。
3.5 压缩指标计算根据实验所记录的数据，对土壤的压缩指标进行计算，包括土壤的压缩模量、压缩指数等。
4. 实验结果与分析通过对实验数据的处理和分析，得出了土壤的压缩指标结果。
根据实验所得数据，绘制压缩曲线。
根据曲线的拐点确定压缩模数，通过计算得出土壤的压缩模量为XXX MPa。
根据曲线的斜率确定压缩指数，通过计算得出土壤的压缩指数为XXX。
5. 结论通过本次土压缩试验，得出了土壤的压缩性能及压缩指标参数。
实验结果表明，本次采集的土壤样品具有一定的压缩性，且其压缩模量和压缩指数具有一定的数值特征。
土的压缩性试验(土工技术课件)
室内击实试验原理与方法
3 最大干密度与最优含水量的影响因素
1. 土体击（压）实的目的
土的击(压)实是在一定的击实功 作用下，土颗克服粒间阻力产生位 移，土粒重新排列，使土中孔隙减 小密实度增加的过程；理论上，在 某一含水量下将土压到最密，就是 将土中所有的气体从孔隙中赶走， 使土体达到饱和。
击实手段：夯打、碾压、振动等
思考: 理论上完全饱和线如何绘制？
ρd
击数
40
30
20
Sr 80%
d
dsw
1 e
Sr
d s
e
0
ω
3. 最大干密度与最优含水量的影响因素
土类和级配的影响:
土的级配对土的压实性影响很大。级配良好的土，易于压实，级配不良的土，不易压实。
在相同击实功能下，粘性土粘粒含量愈高或塑性指数愈大，压实愈困难，最大干密度愈小， 最优含水率愈大；粗粒含量多、级配好的土，最大干密度较大，最优含水率较小。
ρd
无粘性土在实际填筑中，通常要不 断洒水使其在较高的含水量下压实。
0
无粘性土的击实曲线
无粘性土在干燥或洒水饱和状态下，采用振动 击实效果较好，其密实程度用相对密实度来衡量；饱 和无粘性土当相对密实度大于0.7～0.75时，是力学 ω 性质的转折点，强度明显增加，变形显著减小。
土的压缩性
目录
1
土的压缩性概念
2
土体压缩的实质
1. 土的压缩性概念
土的压缩性: 是指土在压力作用下体积缩小的特性
土压缩量的组成:
固体颗粒的压缩 土中水的压缩 空气的排出 水的排出
占总压缩量的1/400不到，忽略 压缩量主要组成部分
1. 土的压缩性概念
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土的压缩试验
一、目的和要求
测定土体的压缩变形与荷载的关系。
二、实验原理
1.室外观测法（观测沉降）
2.实验室测试法
三、实验装置
1.DGY—ZH 1.0型杠杆式压缩仪，杠杆比为1∶12
cm，直径 =61.8mm，高H=20mm。
a.压缩容器：环刀，截面积F=302
b.百分表。
c.砝码：0.125，0.313，0.625，1.25，2.5，5，10。
d.台架主体：杠杆装置，加压框架。
图3-1 杠杆式压缩仪
2.天平：称量500g，感量0.01g。
3.其它设备：秒表，削土刀，浅盘，铝盒等。
四、实验步骤
1. 试验前准备工作
a. 试样制备：取代表土样风干、碾碎、过2mm筛，然后称料0.5Kg，加水拌和并焖料
m。
24小时。
称取环刀质量
1
b. 击样：用击样法将拌制好的土样制成试样。
c. 取样：用环刀在试样上进行取样，刀口向下，边削边压，使土体充满环刀并削去多
余土样，称环刀及土样的总质量2m 。
e. 计算初始密度V
m m 1
20-=
ρ，测量剩余土样的初始含水量0ω。
f. 调整仪器平衡锤，使杠杆保持平衡。
2. 试验操作步骤
a. 在压缩容器内依次放入护环、透水石乙、定位环、滤纸、透水石甲、传压活塞。
b. 拉上加压框架，调节横梁上接触螺钉，使之与传压活塞接触（不要压紧），装上百分表，并使测杆压缩5mm ，预加1.0KPa ，使压缩仪各部分紧密接触，将百分表调零。
c. 去掉预压荷载，立即加第一级荷载，加砝码时，立即启动秒表。
d. 加荷等级一般为5级，依次加载。
每级荷载加上后，每隔30分钟记录百分表读书
一次（读红色读数精确至0.01mm ）。
若两次读数变化小于0.01mm 时，可认为沉降稳定，允许加次级荷载。
按此步骤逐级加压，直至试验结束。
荷载等级如荷载等级表所示。
e. 试验结束后，迅速卸下砝码，小心拆除仪器并擦净，需要时，测压缩后土样的含水量和密度。
五、试验结果整理及分析 1. 初始孔隙比0e 的计算：1)
01.01(0
00-+=ρωρs e （s ρ=2.72g/3m ）
2. 单位沉降量i s 的计算：i s =
3010⨯∆∑h i
（∑∆i h 为百分表读数，表示在
该级荷载下的仪器变形量，0h =20mm ）
3. 各级荷载下试样变形稳定后的孔隙比i e 的计算：1000
)1(00i
i s e e e +-
=
4. 某一级荷载范围内的压缩系数α的计算：i
i i i p p e e --=
++11α （1
-KPa ）
5. 某一级荷载压缩范围内的压缩模量s E 的计算：30
101⨯+=α
e E s （KPa ）
6. 作空隙比i e 和压力i p 关系曲线。
附表： 荷载等级表
六、参考资料
1. JTG E40-2007公路土工试验规程。
