变频技术及应用复习资料
变频复习资料终结版word精品文档11页
1、异步电动机的调速方式有哪些？答：改变频率、改变极对数、改变转速差。
2、变频调速的控制方式有哪些？答：（1）基频以下的恒磁通变频调速，又称为恒磁通变频率调速，属于恒转矩调速方式。
（2）基频以上的恒功率调速3、（1）单极性SPWM控制设定载波u r，调制波u T，如图2-7（a）所示。
在u r正半周，让VT1一直保持通态，VT4保持断态。
当u r>u T时，控制VT3为通态，负载输出电压u0=U d；当u r<u T时，控制VT3为断态，负载输出电压为u0=0，此时负载电流可以经过VT1与VD2续流。
在u r负半周，让VT4一直保持通态，VT1保持断态。
当u r<u T时，控制VT2为通态，负载输出电压u0=-U d；当u r>u T时，控制VT2为断态，负载输出电压为u0=0，此时负载电流可以经过VT4与VD3续流。
图2-7 电极性SPWM控制波形（2）双极性SPWM控制设定调制波u r、载波u T改为正负两个方向变化的等腰三角波，如图2-8（a）所示。
当u r>u T时，控制VT1和VT3为通态，而给VT2和VT4关断信号，负载输出电压u0=U d；当u r<u T时，控制VT2和VT4为通态，而给VT1和VT3关断信号，负载输出电压u0=-U d。
4、变频器的控制方式有哪些？答：（1）变频器的U/f控制（2）转差频率控制（3）矢量控制（4）直接转矩控制5、变频器的分类有哪些？答：（1）按主电路工作方式分类可分为电压型变频器和电流型变频器。
（2）按输出电压调节方式分类可分为PAM方式、PWM方式和高频载波频率的PWM方（3）变频器按照控制方式分类可分为U/f控制、转差频率控制、矢量控制和直接转矩控制。
（4）按电压等级分类可分为低压型和高压型变频器两类。
（5）按用途分类可分为专用型变频器和通用型变频器。
（6）按变换环节分类可分为交—直—交型变频器和交—交型变频器。
变频技术与应用考试题库单选题100道及答案解析
变频技术与应用考试题库单选题100道及答案解析1. 变频器的主电路中，整流电路的作用是（）A. 将直流电变换为交流电B. 将交流电变换为直流电C. 滤波D. 限流答案：B解析：整流电路的主要作用是将交流电变换为直流电。
2. 变频器的控制电路中，用于产生SPWM 信号的是（）A. 运算电路B. 检测电路C. 驱动电路D. 控制电源答案：A解析：运算电路用于产生SPWM 信号。
3. 以下哪种不是变频器的调速方式（）A. 变极调速B. 矢量控制调速C. V/f 控制调速D. 直接转矩控制调速答案：A解析：变极调速不是变频器的调速方式。
4. 变频器的基本频率是指（）A. 输出频率的上限B. 输出频率的下限C. 50HzD. 电动机额定频率答案：D解析：基本频率通常指电动机的额定频率。
5. 变频器的加速时间是指（）A. 从0Hz 加速到最大频率所需的时间B. 从0Hz 加速到给定频率所需的时间C. 从给定频率加速到最大频率所需的时间D. 从最大频率减速到0Hz 所需的时间答案：B解析：加速时间是从0Hz 加速到给定频率所需的时间。
6. 变频器的减速时间是指（）A. 从给定频率减速到0Hz 所需的时间B. 从最大频率减速到给定频率所需的时间C. 从给定频率减速到最大频率所需的时间D. 从0Hz 加速到给定频率所需的时间答案：A解析：减速时间是从给定频率减速到0Hz 所需的时间。
7. 变频器的过载能力通常为（）A. 120%，1minB. 150%，1minC. 180%，1minD. 200%，1min答案：B解析：变频器的过载能力通常为150%，1min。
8. 在变频器的功能参数中，用于设定电动机运行频率的是（）A. 基本频率B. 上限频率C. 下限频率D. 给定频率答案：D解析：给定频率用于设定电动机的运行频率。
9. 变频器的U/f 控制方式是指（）A. 电压与频率成比例控制B. 电压不变，频率变化C. 频率不变，电压变化D. 电压和频率独立控制答案：A解析：U/f 控制方式即电压与频率成比例控制。
变频技术理论试题库(复习资料)
变频技术科理论试题库一、填空题1．（IGBT）器件是目前通用变频器中广泛使用的主流功率器件。
2．变频器按变换环节可分为（交—交）型和（交—直—交)型变频器。
3．变频器按照滤波方式分（电压）型和（电流）型变频器。
4．三相鼠笼交流异步电动机主要有（变频）、（变转差）、(变极）三种调速方式5．智能功率模块IPM将大功率开关器件和(驱动)电路、（保护)电路、（检测)电路等集成在同一个模块内.6．基频以（下）调速属于恒转矩调速基频以(上）调速属于弱磁恒功率调速。
7．基频以下调速，变频装置必须在改变输出（频率）的同时改变输出（电压）的幅值。
8．基频以下调速时，为了保持磁通恒定，必须保持U/F=(常数）.9．变频器的主电路，通常用（R、S、T）或（L1、L2、L3)表示交流电源的输入端，用（U、V、W)表示输出端。
10．通过（通讯）接口可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。
11．变频器输入侧的额定值主要是（电压）和（相数）12．变频器输出侧的额定值主要是输出(电压）、(电流）、（容量）、配用电动机容量和超载能力.13．变频器的频率指标有频率（范围）、频率(精度）、频率（分辨率）14．变频器运行频率设定方法主要有（面板）给定、(外接）给定、(预置)给定和通信给定。
15．变频器的外接频率模拟给定分为(电压）控制、（电流）控制两种。
16．通用变频器的电气制动方法，常用的有三种(直流）制动、(制动单元/制动电阻）制动、(整流回馈）.17．变频器的PID功能中，P指（比例)，I指（积分）,D指（微分）.18．U/f 控制方式的变频器主要用于（风机）、(水泵）、（运输传动）等无动态指标要求的场合。
19．低压变频器常用的电力电子器件有(GTR）、(IGBT）、(IPM)。
20．变频器主电路由整流电路、中间直流电路、逆变器和(控制回路）部分组成21．变压器的控制方式主要有（U / f )控制、（矢量）控制、(直接转矩）控制22．电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用高阻抗（电感）滤波。
(变频调速应用技术)总复习.doc
《变频器调速技术》总复习一、填空题：1、变频器是将固定频率的交流电变换为频室连续回通的交流电的装置。
2、电力电子开关器件的发展经历的四个阶段为：门极可关断晶闸管GTO、大功率晶体管GTR、功率场效应晶体管P-MOSFET、绝缘栅双极晶体管IGBT。
3、按变频的原理分类：变频器分为交-交变频器和交-直-交变频器。
5、按用途分类：变频器分为通用变频器和专用变频器。
7、晶闸管SCR的导通条件：阳极A对阴极K加正偏电压,同时门极G对阴极K加正向触发脉冲。
8、门极可关断晶闸管GTO是一种具有自关断能力的电流型全控器件。
9、门极可关断晶闸管GTO的关断过程：是通过在GTO晶闸管的口极施加反向的关断脉冲实现。
10、绝缘栅双极型晶体管IGBT是一种复合型电压全控器件。
具有工作频率高、耐压高、承受大电流等优点。
11、（IGBT）器件是目前通用变频器中广泛使用的主流功率器件。
12、目前在中小型变频器中，应用最多的逆变元件是（IGBT）,电压调制方式为正弦波脉冲宽度调制（SPWM）o13、功率智能模块IPM的智能化可以实现控制、保护、接口3大功能。
14、交-直-交变频器的主电路包括3个组成部分：整流电路、中间电路、逆变电路。
15、电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用高阻抗（电感）滤波。
16、SPWM是正弦波脉冲宽度调制的英文缩写。
17、整流电路按使用的器件不同，可分为不可控整流电路和可控整流电路。
18、在整流电路中，共阴极组的3个二极管是在正半波自然换向点tl、t3、t5进行换相导通；而共阳极组的个二极管是在负半波自然换向点t2、t4、t6进行换相导通。
19、在二相桥式可控整流电路中，当触发延迟角a=60°时，输出电压的平均值为：Ud=2.34U2COsa=257V。
20、若制动电路不能有效的抑制再生能量，可以通过外接制动电阻来解决。
21、交-交变频器是把电网频率的交流电变换成频率可调的交流电，没有中间环节。
变频器技术期末考试复习提纲
一、填空题1、变频器主要由（整流器）、中间直流环节、（逆变器）和（控制回路）组成。
2、变频器的预置流程必须在（编程方式）下进行。
变频器输出侧不允许接（电容器），也不允许接电容式单相电动机。
3、变频器按变频过程分为（交-交）变频器和（交-直-交）变频器。
4、变频器的运行操作键“ REV”中文意思是（反转），“FWD ”中文意思是（正转）。
5、三相异步电动机变频调速的控制方式有（恒磁通）、（恒电流）和（恒功率）三种。
6、变频器产生的谐波干扰第一是（辐射）干扰，它对周围的电子设备产生干扰。
7、由于变频器具有电子热保护功能，一般情况下可不接（热继电器）。
8、恒功率控制方式，相当于直流电动机（弱磁）调速的情况，属于近似（恒功率）调速。
9、变频调速系统中输出电压的调节方式有（脉冲宽度）和（脉冲幅度）调制方式。
10、变频器按供电电源的相数分为（单相）变频器和（三相）变频器。
二、判断题1. 正弦波脉冲宽度调制英文缩写是 SPWM 。
（）2. 三相异步电动机的转速除了与电源频率、转差率有关,磁感应强度有关系。
（）3. 为了提高电动机的转速控制精度，变频器具有转差补偿功能。
（）4. 变频器种类很多，其中按滤波方式可分为电压型和电流型。
（）N2系列台达变频器操作面板上的 SEQ指示灯在 F11=1发光。
（）5. 变频电动机如旋向不对，则可交换 R、S、T 中任意两相接线。
（）6. 变频器容量越大，需要制动时的外接制动电阻阻值小、功率小。
（）7. 为了使变频器制动电阻免遭烧坏，采用的保护方法是热继电器过载保护。
（）8.M8002是初始化脉冲。
当 PLC处于 RUN状态时， M8000一直为 ON。
（）9. 目前, 在中小型变频器中普遍采用的电力电子器件是 IGBT。
（）10.LED显示屏可显示数字量，但不可以显示图像。
（）1. 对2. 错3. 对4. 对5. 错6. 错7. 对8. 对9. 对 10. 对三、选择题1、基频一下的变频调速属于（ B ）调速A恒功率 B 恒转矩 C 变压 D变转矩2、PWM控制方式的含义是（ C ）A 脉冲幅值调制方式B 按电压大小调制方式C脉冲脉宽调制方式 D 按电流大小调制方式3、对异步电动机进行调速控制时，希望电动机的主磁通（ C ）A弱一些 B强一些 C保持额定值不变 D 可强可弱，不影响4、变频器驱动恒转矩负载时，对于u/f控制方式的变频器而言，应有低速下的（D ）提升功能A电流 B功率 C功率 D转矩5、正弦波脉冲宽度调制英文缩写是（ C ）A PWMB PAMC SPWMD SPAM6、变频调速过程中，为了保持磁通恒定，必须保持 ( C ) 。

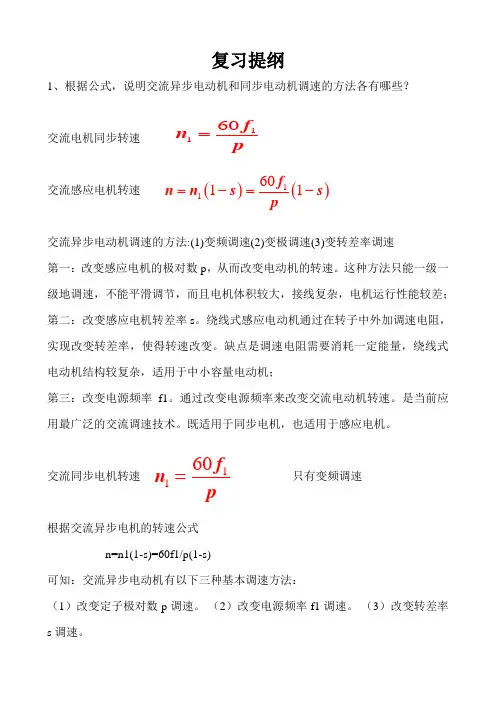

变频调速技术及应用复习提纲
复习提纲1、根据公式，说明交流异步电动机和同步电动机调速的方法各有哪些？交流电机同步转速交流感应电机转速交流异步电动机调速的方法:(1)变频调速(2)变极调速(3)变转差率调速第一：改变感应电机的极对数p ，从而改变电动机的转速。
这种方法只能一级一级地调速，不能平滑调节，而且电机体积较大，接线复杂，电机运行性能较差； 第二：改变感应电机转差率s 。
绕线式感应电动机通过在转子中外加调速电阻，实现改变转差率，使得转速改变。
缺点是调速电阻需要消耗一定能量，绕线式电动机结构较复杂，适用于中小容量电动机；第三：改变电源频率f1。
通过改变电源频率来改变交流电动机转速。
是当前应用最广泛的交流调速技术。
既适用于同步电机，也适用于感应电机。
交流同步电机转速 只有变频调速根据交流异步电机的转速公式n=n1(1-s)=60f1/p(1-s)可知：交流异步电动机有以下三种基本调速方法：（1）改变定子极对数p 调速。
（2）改变电源频率f1调速。
（3）改变转差率s 调速。
()()116011=-=-f n n s s p1160=f n p 1160=f n p2、按电动机能量类型可将异步电机调速分为几种类型？（1）转差功率消耗型调速系统（2）转差功率馈送型调速系统（3）转差功率不变型调速系统3、现代交流调速系统由哪些部分组成？现代交流调速系统的组成4、目前应用最多、最广泛的交流调速方法是哪种？主要应用于哪些场合？变频调速：改变电源频率f1。
通过改变电源频率来改变交流电动机转速。
是当前应用最广泛的交流调速技术。
既适用于同步电机，也适用于感应电机。
5、叙述异步电动机工作原理、铭牌的意义、旋转方向等工作原理:三相交流异步电动机工作原理：(1)当三相异步电机接入三相交流电源时，三相定子绕组流过三相对称电流产生的三相磁动势（定子旋转磁动势）并产生旋转磁场。
(2)该旋转磁场与转子导体有相对切割运动,根据电磁感应原理,转子导体产生感应电动势并产生感应电流。
变频器技术及应用期末考试试题及答案一
期末测试题一一、单项选择题（每题 1 分，共15分）1、正弦波脉冲宽度调制英文缩写是（）。
A：PWMB：PAMC：SPWMD：SPAM2、对电动机从基本频率向上的变频调速属于（）调速。
A：恒功率B：恒转矩C：恒磁通D：恒转差率3、下列哪种制动方式不适用于变频调速系统（）。
A：直流制动B：回馈制动C：反接制动D：能耗制动4、对于风机类的负载宜采用（）的转速上升方式。
A：直线型B：S型C：正半S 型D：反半S 型5、N2系列台安变频器频率控制方式由功能码（）设定。
A：F009B：F010C：F011D：F0126、型号为N2-201-M 的台安变频器电源电压是（）V。
A：200B：220C：400D：4407、三相异步电动机的转速除了与电源频率、转差率有关，还与（）有关系A：磁极数B：磁极对数C：磁感应强度D：磁场强度8、目前，在中小型变频器中普遍采用的电力电子器件是（）。
A：SCRB：GTOC：MOSFETD：IGBT9、IGBT属于（B）控制型元件。
A：电流B：电压C：电阻D：频率10、变频器的调压调频过程是通过控制（）进行的。
A：载波B：调制波C：输入电压D：输入电流11、为了适应多台电动机的比例运行控制要求，变频器设置了（）功能。
A：频率增益B：转矩补偿C：矢量控制D：回避频率12、为了提高电动机的转速控制精度，变频器具有（）功能A：转矩补偿B：转差补偿C：频率增益D：段速控制13、变频器安装场所周围振动加速度应小于（）g。
A：1B：0.5C：0.6D：0.814、变频器种类很多，其中按滤波方式可分为电压型和（）型。
A：电流B：电阻C：电感D：电容15、N2系列台安变频器操作面板上的SEQ指示灯在（）发光A：F10=0B：F10=1C：F11=0D：F11=1二、不定项选择题（每题 2 分，共10分）1、N2系列台安变频器操作面板上的显示屏幕不能显示（）位数字或字母。
A：2B：3C：4D：52、在U/f 控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，不要求变频器具有（）功能。
《变频调速技术和应用》复习资料(16级复习资料).doc
《变频技术及应用》复习大纲1、变频器主要是由主电路、控制电路组成，或由整流冋路、中间冋路、逆变冋路。
2、什么是变频器？变频器是利用电力半导体器件的通断作用将电源频率变换为另一电源频率的控制装置。
3、变频就是改变供电频率，通过改变交流电频率的方式实现交流电控制的技术就叫变频技术。
4、变频器通常包含2个组成部分：整流器（rectifier）和逆变器（Inverter）。
其中，整流器将输入的交流电转换为直流电，逆变器将直流电再转换成所需频率的交流电。
5、恒转矩负载指那些负载转矩的大小，仅仅取决于负载的轻重，而和转速大小无关的负载。
恒功率负载指负载转矩的大小与转速成反比，而其功率基本维持不变的负载。
6、变频器类别❖A）按变换环节分类交一交、交---直——交❖B）按电压调制方式分类PAM、PWM❖C）按直流环节的储能方式分类电压型、电流型7、按输出波形分:1）PAM（脉冲幅度调制）2）PW （脉冲宽度调制））3）SPWM（正弦脉宽调制）9、变频的控制技术1、标量控制2、VC矢量控制3、DTC控制10、各种电力电子器件均具有导通和阻断二种工作特性。
注：电力电子技术起步于晶闸管，普及于GTR,提高于IGBT。
14、当晶闸管的额定电压小于实际要求时，可以采用两个或两个以上同型号器件相串联。
15、为什么要进行晶闸管过电流保护？造成品闸管过电流的重要原因是：电网电压波动太大、电动机轴上拖动的负载超过允许值、电路屮管子误导通以及管子击穿短路等。
16、晶闸管的过电流常见的保护有以下几种：1）快速熔断器保护2）过电流继电器保护3）限流与脉冲移相保护4）利用反馈控制作过电流保护5）直流快速开关电流保护为什么要进行晶闸管的过电压保护?晶闸管从导通到阻断和开关电路一样，因为有电感释放能量，所以会产生过电压。
这可能会导致管子的反向击穿，所以必须采取保护措施。
常用的保护方法是在晶闸管两端并接RC吸收元件。
20^门极关断晶闸管GTO （gate turn off thyristor）。
变频技术原理与应用
《变频技术原理与应用》复习要点1、什么是变频技术o变频技术，简单的说就是把直流电逆变成为不同频率的交流电，或是把交流变成直流再逆变成不同频率的交流，或是把直流变成交流再把交流变成直流．在这些变化过程中，一般只是频率发生变化。
现在人们常说的变频技术主要是指交流变频调速技术，它是将工频交流电通过不同的技术手段变换成不同频率的交流电。
2、变频技术的类型有哪几种？变频技术主要有以下几种类型：1)交一直变频技术（即整流技术）。
它通过二极管整流、二极管续流或晶闸管、功率晶体管可控整流实观交一直流转换。
2)直一直变频技术（即斩波技术）。
它通过改变功率半导体器件的通断时间，即改变脉冲的频率（定宽变频），或改变脉冲的宽度（定频调宽），从而达到调节直流平均电压的目的。
3)直一交变频技术（即逆变技术）。
振荡器利用电子放大器件将直流电变成不同频率的交流电（甚至电磁波）。
逆变器则利用功率开关将直流电变成不同频率的交流电。
4)交一交变频技术（即移相技术）。
它通过控制功率半导体器件的导通与关断时间，实现交流无触点开关、调压、调光、调速等目的。
3、使晶闸管导通的条件是什么？①当门极电流IG=O时，如果在品闸管两端施加正向电压，则J2结处于反偏，晶闸管处于正向阻断状态。
②如果正向电压超过临界极限即正向转折电压Ubo时，则漏电流急剧增大，晶闸管导通。
③导通期间，如果门极电流为零，并且阳极电流降到维持电流IH以下，则晶闸管又回到正向阻断状态．4、什么是品闸管的浪涌电流？浪涌电流ITSM是一种由于电路异常情况（如故障）引起的并使结温超过额定结温的不重复性最大正向过载电流．浪涌电流有上下限两个级，这些不重复电流定额用来设计保护电路。
5、什么是GTO的电流关断增益？最大可关断阳极电流IA TO和门极负电流最大值IGM之比被称为电流关断增益一般βof f 只有5左右。
βoff是GTO的一个重要参数，其值愈大，说明门极电流对阳极电流的控制能力愈强。
变频器整理复习资料
变频器原理及应用第一章概述填图题输入交流直流输出直流整流斩波交流移相逆变第二章电力电子器件一、填空题1、晶闸管三个电极的名称是阳极（A）、阴极（K）、和门极（G）。
2、晶闸管的动态损耗包括开通损耗和关断损耗。
4、常用的均流电路有：串联电阻均流电路、串联电抗器均流电路和采用直流电抗器的均流电路。
5、晶闸管的保护包括：晶闸管的过电流保护、晶闸管的过电压保护和电压与电流上升率的限制。
6、晶闸管的过电流保护的措施：快速熔断器保护、过电流继电器保护、脉冲移相过电流保护、利用反馈控制过电流保护、直流快速熔断器过电流保护。
7、电压与电流上升率的限制的措施：给整流装置接上整流变压器、在交流电源输入端串接空心小电阻和每个桥臂串接空心小电感或在桥臂上套入磁环。
8、由于接通、断开交流侧电源时出现暂态过程而引起的过电压称为交流侧过电压，由于交流电网受雷击或从电网侵入的干扰过电压，这种过电压作用时间长、能量大称为交流侧浪涌过电压。
9、交流侧浪涌过电压只能采用类似稳压管稳压原理的压敏电阻或硒堆元件来保护。
10、大功率晶体管（GTR）使用时必须考虑的参数：击穿电压、电流增益、耗散功率和开关速度。
11、绝缘栅双极晶闸管（IGBT）的保护包括：过电压保护和过电流保护。
12、PD是指电力二极管，其符号是13、SCR是指晶闸管，其符号14、GTO是指门极关断晶闸管，其符号是15、IGBT是指绝缘栅双极型晶体管，其符号是16、GTR是指大功率晶体管，其符号17、MOSFET是指功率场效应晶体管，其符号是 N型沟道 P型沟道。
二、选择题1:右图是（c）元件的图形符号。
A:双极晶体管B:晶闸管C:绝缘栅双极晶体管D:场效应管2、目前，在中小型变频器中普遍采用的电力电子器件是（D）。
A：SCR B：GTO C：MOSFET D：IGBT3、下列元件中不属于全控器件的是（ A ）A：SCR B：GTO C：MOSFET D：IGBT三、判断题1、“半控”的含义是指晶闸管可以被控制导通但不能用门极控制关断。
机电一体化专业变频器技术及应用复习提纲(含答案)
变频器技术及应用复习提纲一、填空题1．频率控制功能是变频器的基本控制功能。
控制变频器输出频率有以下几种方法： ___面板控制__； ____外接模拟量___；____固定频率_____； _通讯控制_______。
2．变频器具有多种不同的类型：按变换环节可分为交—交型和__交—直—交_型；按改变变频器输出电压的方法可分为脉冲幅度调制（PAM）型和__脉冲宽度调制（PWM）__型；按用途可分为专用型变频器和___通用型_型变频器。
3．为了适应多台电动机的比例运行控制要求，变频器具有__频率增益___功能。
4．电动机在不同的转速下、不同的工作场合需要的转矩不同，为了适应这个控制要求，变频器具有___转矩补偿___功能。
5．有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有___段速控制____功能和多种加、减速时间设置功能。
6．某电动机在变频运行时需要回避17～23 Hz之间的频率，那么应设定回避频率值为__20Hz____，回避频率的范围为__3 Hz __。
7．变频器安装要求垂直安装，其正上方和正下方要避免可能阻挡进风、出风的大部件，四周距控制柜顶部、底部、隔板或其他部件的距离不应小于300 mm。
8．变频器是通过(电力电子器件)的通断作用将(工频交流电流)变换成(电压频率均可调)的一种电能控制装置。
9．有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有__段速控制_____功能和多种加、减速时间设置功能。
10．变频器接点控制端子可由以下信号控制其通断：⑴接点开关控制；⑵___晶体管开关____；⑶光电耦合器开关控制。
11．变频器的组成可分为主电路和控制电路。
12．变频器交流电源输入端子为L1、L2、L3，根据应用电压不同，可分为220V单相和380V 三相两种规格，当三相时，接入L1、L2、L3的L1、L2、L3 端上，当单相时，接入L1、L2、L3的L1、L2、端上。
(完整word版)变频器复习题
2018《变频技术与应用》期末复习合用班级1623、 1624一、填空题：1.频次控制是变频器的基本控制功能，当变频器输出频次改变时、其输出电压也要随之改变。
2.无功功率的观点：储能元件与电器元件之间互换的功率。
3.MM420 变频器恢复出厂设置指令是P0010=30、P0970=1。
4.MM420 变频器既能够控制同步电动机也能够控制异步电动机，由它P0300指令设置决定，当控制异步电动机时P0300=1 。
5.输入电源一定接到变频器的输入端子R、S、T上，电动机一定接在变频器的输出端子U、V、W上。
6.变频器的加快时间是指从0Hz上涨到最高频次所需的时间，减速时间是指从最高频次降落到 0Hz所需的时间。
7.基本电压频次变频调速过程中，为了保证电动机的磁通恒定，一定保证 V/f=常数。
8.MM420 变频器专家级控制P0003=3，维修级是P0003=4。
9.SPWM 是正弦波脉冲宽度调制的英文缩写。
10.变频器的制动单元一般连结在整流电路和逆变电路之间。
11.MM420变频器用户接见级别共有四级、由P0003设置决定。
12.变频调速时，基频以下调速属于恒转矩调速，基频以上属于恒功率调速。
13.当电力拖动系统发生共振时，变频器需要设置回避频次，当该频次范围为36～40Hz，可设置该频次值为38Hz。
14.频次控制是变频器的基本控制功能，控制变频器输出频次的方法面板按15.键制、外面端子控制和通信控制。
16.变频器的制动单元一般连结在整流电路和逆变电路之间。
17.变频器的分类，按变换环节可分为交- 交型和交-直-交型。
18.有些设施需要转速分段运行，并且每段转速的上涨、降落时间也不一样，为了适应这类控制要求，变频器拥有段速控制功能和多种加减速时间设置功能。
19.变频器是经过电力电子器件的通断作用将工频沟通电变换为频次和电压均可调的一种电能控制装置。
20.变频器的加快时间是指从 0Hz 上涨到最高频次所需的时间，减速时间是指从最高频次降落到 0Hz 所需的时间。
变频器应用与维护技术复习资料2
变频器应用与维护技术复习题一、填空1、变频技术是将工频交流电通过不同的技术手段变换成______________的交流电，主要应用在控制交流异步_____ ___ ____拖动系统中。
2、电力开关器件绝缘栅双极型晶体管的英文简称是____________。
它的栅极输入高阻抗，是 ______控制器件。
3、PWM的中文意思是_ __________ __，PWM技术中，冲量相等而形状不同的窄脉冲加在具有惯性的环节上，其_____ ____基本相同。
4、PWM控制信号的产生方式可分为 ____________ _________________ 控制方式、_________控制方式及两种方式相结合的混合方式三种。
5、电感储存的是能。
电容储存的是能。
参考答案：1、不同频率、电动机2、IGBT、场3、脉宽调制、效果4、模拟、数字5、磁场、电场二、作图题1、画出IGBT的电路符号图，并标出各电极的中文名称及英文简称。
G：栅极C：集电极E：发射极2、画出用于VVVF逆变器的IGBT电路图。
并说明VVVF的中文意思。
3、画出单相桥式PWM逆变电路图。
4、画出MOSFET的电路符号图，并标出各电极的中文名称及英文简称。
G：栅极D：漏极S：源极5、画出用于VVVF逆变器的IGBT电路图。
并说明VVVF的中文意思。
6、画出三相电压型逆变器的基本电路。
三、问答题：1、变频器电路中，低压断路器的功用是什么？如何选择？低压断路器(曾称自动开关,空气开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流,还可以接通和分断短路电流的开关电器.低压断路器在电路中除起控制作用外,还具有一定的保护功能,如过负荷、短路、欠压和漏电保护等。
2、变频器电路中，输入侧接触器的功用是什么？如何选择？交流接触器广泛用作电力的开断和控制电路。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频技术及应用习题集一、填空题1．三相异步电动机调速方式包括：调频调速、改变极对数、改变转差率。
2．变频器是将工频交流电变为电压和频率可调的交流电的电器设备。
机械特性是指电动机在运行时，其转速与电磁转矩之间的关系，即n=f(T)。
3．变频器按变换环节可分为交—交型和交—直—交型变频器。
按用途可分为通用变频器和专用变频器。
变频器，按滤波方式不同可分为电压型和电流型两种。
电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用高阻抗（电感）滤波。
变频器按供电电源的相数分为（单相）变频器和（三相）变频器（没有两相变频器）。
4．变频器输入侧的额定值主要是（电压）和（相数）。
变频器输出侧的额定值主要是输出（电压）、（电流）、（容量）、配用电动机容量和超载能力。
变频器的频率指标有频率范围、频率精度、频率分辨率。
5．变频器的组成可分为主电路和控制电路，变频器主电路由整流电路、中间直流电路、逆变器三部分组成。
变频器主电路由整流及滤波电路、逆变电路和制动单元组成。
变频器的制动单元一般连接在整流器和逆变器之间。
变频器主电路由整流及滤波电路、和制动单元组成。
整流电路的功能是将交流电转换为直流电；中间电路具有滤波和制动作用；逆变电路可将直流电转为频率和幅值都可以调的交流电。
6．直流电抗器的主要作用是提高功率因素和抑制冲击电流。
输入交流电抗器的主要作用是抑制变频器输入电流的高次谐波和提高功率因素。
7．变频器的主电路，通常用R、S、T或L1、L2、L3 表示交流电源的输入端，用U、V、W 表示输出端。
变频器的主电路中，断路器的功能主要有隔离作用和短路保护作用。
变频器的通、断电控制一般采用空气开关和接触器，这样可以方便地进行自动或手动控制，一旦变频器出现问题，可立即切断电源。
直流电抗器的主要作用是改善变频器的输入，防止电源对变频器的影响，保护变频器及抑制。
为了使变频器制动电阻免遭烧坏，采用的保护方法是热继电器过载保护。
变频器的通、断电控制一般均采用接触器控制，这样可以方便的进行自动或手动控制，一旦变频器出现问题，可立即自动切断电源。
8．变频调速时，基本频率以下的调速属于恒转矩调速，基本频率以上的属于恒功率调速。
基频以下调速时，变频装置必须在改变输出频率的同时改变输出电压的幅值。
为了保持磁通恒定，必须保持U/F= 常数。
9．变频器控制方式主要有U / f 控制、矢量控制、直接转矩控制。
节能运行只能用于 U/f 控制方式，不能用于矢量控制方式。
节能运行功能，只能在 U/f 控制 模式起作用，不能应用在矢量控制模式中。
矢量控制只能用于一个变频器控制一台电动机，而不能与多台电动机同时匹配使用。
为了提高电动机的转速控制精度，变频器具有 矢量控制 功能。
10．频率给定中，数字量给定方式包括面板给定和（ 通信接口）给定。
通过 通讯 接口，可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。
变频器运行频率设定方法主要有（面板）给定、(外接)给定、(预置)给定和通信给定。
11．变频器常用的转矩补偿方法有：线性补偿、分段补偿和（ 平方率 ）补偿。
为了适应多台电动机的比例运行控制要求，变频器具有___频率增益___功能。
为了提高电动机的转速控制精度，变频器具有（ 转差补偿 ）功能。
在U/f 控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（ 转矩补偿 ）功能。
电动机在不同的转速下、不同的工作场合需要的转矩不同，为了适应这个控制要求，变频器具有___转矩补偿__功能。
平方率转矩补偿法多应用在（ 泵类和风机类 ）的负载。
变频器的平方律补偿法，多应用于 风机 和泵类负载。
U/f 控制方式的变频器主要用于（风机）、（水泵）、（运输传动）等无动态指标要求的场合。
风机、泵类负载转矩属于（ 二次方律负载 ）。
带式输送机负载转矩属于（ 恒转矩负载 ）。
空气压缩机属于（恒转矩）负载。
卷扬机负载转矩属于（ 恒功率负载 ）。
12．变频器的加速时间是指从0Hz 升至基本频率fb 所需的时间，减速时间是指从基本频率fb 减至0HZ 所需的时间。
变频器的加速曲线有三种：线形上升方式、S 型上升方式和 半S 型上升方式 。
电梯的曳引电动机应用的是 S 型上升 方式。
有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有段速控制功能和多种加、减速时间设置功能。
13．变频器运行控制端子中，FWD 代表 正转 ，REV 代表 反转 。
变频器运行控制端子中，JOG 代表点动 。
变频器运行控制端子中，STOP 代表 停止 。
当故障排除后，必须先 复位 ，变频器才可重新运行。
14．为了避免机械系统发生谐振，采用设置 回避频率 的方法。
预置变频器H f =60Hz ，L f =10Hz ，若给定频率为5Hz 、50Hz 和70Hz ，问变频器输出频率分别为 10Hz 、50Hz ，60Hz 。
某变频器需要回避的频率为18Hz~22Hz ，可设置回避频率值为 Hz ，回避频率范围为 Hz 。
某变频器需要回避频率为18～22Hz ，可设置回避频率值为20Hz 。
15．变频器调速系统中，禁止使用 反接 制动。
当频率降到一定程度时，向电动机绕组中通入直流电，以使电动机迅速停止，这种方法叫直流制动。
通用变频器的电气制动方法，常用的有三种（直流）制动、（制动单元/制动电阻）制动、（整流回馈）。
异步电动机的制动有：回馈制动、直流制动、反接制动和能耗制动。
16．变频器的PID功能中，P指比例调节，I指积分调节，D指微分调节。
PID控制是闭环控制中的一种常见形式。
程序控制，有些变频器中也称简易PLC 控制。
17．变频器的最常见的保护功能有：过流保护、过载保护、过压保护、欠电压保护和瞬间停电的处理以及其他保护功能。
18．在PWM调制中，脉冲宽度越小，脉冲的间隔时间越大，输出电压的平均值就越小。
19．直流电抗器的主要作用是改善变频器的输入电流的(高次谐波)干扰，防止（电源）对变频器的影响，保护变频器及抑制直流电流（波动）。
20．变频器输入控制端子分为（数字）量端子和（模拟）量端子。
变频器的预置流程必须在（编程方式/PRG方式）下进行。
21．变频器的输出端不允许接（电容性负载），也不允许接（电容式单相）电动机。
二、选择题1．为了使电机的旋转速度减半，变频器的输出频率必须从60Hz改变到30Hz，这时变频器的输出电压就必须从400V改变到约（C）V。
A 400B 100C 200D 2502．电动机与变频器之间距离远时，电机运行不正常，需采取（C）措施解决。
A 增加传输导线长度B减少传输导线长度C增加传输导线截面积D减少传输导线截面积3．变频器的调压调频过程是通过控制（ B ）进行的。
A 载波B 调制波C 输入电压D 输入电流4．变频器调速系统的调试，大体应遵循的原则是（A）。
A 先空载、继轻载、后重载B 先重载、继轻载、后空载C 先重载、继空载、后轻载D 先轻载、继重载、后空载5．采用一台变频器控制一台电动机进行变频调速，可以不用热继电器，因为变频器的热保护功能可以起到（B）保护作用。
A 过热B 过载C 过压D 欠压6．变频器在工频下运行，一般采用（B）进行过载保护。
A 保险丝B 热继电器C 交流接触器D 电压继电器7．变频器安装要求（B）A 水平B 竖直C 与水平方向成锐角D 都可以8．下列哪种制动方式不适于变频调速系统（D）A直流制动B 能耗制动C 回馈制动D 反接制动9．在V/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（C）功能。
A 频率偏置B 转差补偿C 转矩补偿D 段速控制10．三相异步电动机的转速除了与电源频率、转差率有关外还与（B）有关。
A 磁感应强度B 磁极对数C磁场强度D 漏磁大小11．对于风机类的负载宜采用（ D ）的转速上升方式。
A 直线型B S型C 正半S型D 反半S型12．IGBT属于（ B ）控制型元件。
A 电流B 电压C 电阻D 频率13．变频器的调压调频过程是通过控制（ B ）进行的。
A 载波B 调制波C 输入电压D 输入电流14．变频器种类很多，其中按滤波方式可分为电压型和（ A ）型。
A 电流B 电阻C 电感D 电容15．在变频调速系统中变频器热保护功能能够更好地保护电动机（ D ）。
A 过热B 过流C 过压D 过载16．在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（ C ）功能。
A 频率偏置B 转差补偿C 转矩补偿D 段速控制17．变频器常用的转矩补偿方法有：线性补偿、分段补偿和（ B ）补偿。
A 平方根B 平方率C 立方根D 立方率18．平方律转矩补偿法多应用在（ B ）的负载。
A 高转矩运行B 风机类C 低转矩运行D 转速高19．工业洗衣机甩干时转速快，洗涤时转速慢，烘干时转速更慢，故需要变频器的（ C ）功能。
A 转矩补偿B 频率偏置C 段速控制D 电压自动控制20．空气压缩机案例中，变频器一般采用（A ）控制方式。
U f B 转差频率 C 矢量 D 直接转矩A /21．在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（ C ）功能。
A 频率偏置B 转差补偿C 转矩补偿D 段速控制22．对于风机类的负载宜采用（）的转速上升方式。
A：直线型B：S型C：正半S型D：反半S型23．在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（）功能。
A：频率偏置B：转差补偿C：转矩补偿D：段速控制24．平方率转矩补偿法多应用在（ B ）的负载。
A：高转矩运行B：泵类和风机类C：低转矩运行D：转速高25．变频器的频率设定方式不能采用（）。
A．通过操作面板的加速/减速按键来直接输入变频器的运行频率B．通过外部信号输入端子来直接输入变频器的运行频率C．通过测速发电机的两个端子来直接输入变频器的运行频率D．通过通信接口来直接输入变频器的运行频率26．变频器改造设备调速系统提高了（调速）的性能，降低了电能消耗。
27．变频器输出侧抗干扰措施中，为了减少（电磁噪声），可在输出侧安装输出电抗器。
三、判断题1．变频器的复位键（RESET\RST）用于跳闸后，使变频器恢复为正常工作状态。
（√）2．变频器的输出不允许接电感器。
（×）3．变频器中间直流环节的储能元件用于完成对逆变器的开关控制。
（×）4．异步电动机的变频调速装置功能是将电网的恒压恒频交流电变换为变压变频交流电，对交流电动机供电，实现交流无极调速。
（√）5．在变频调速时，为了得到恒转矩的调速特性，应尽可能地使电动机的磁通φ保持额定值不变。
（√）6．交-直-交变频器将工频交流电整流为直流电，然后再由直流电逆变为所需频率的交流电。
