低压开关柜基础知识（值得收藏）

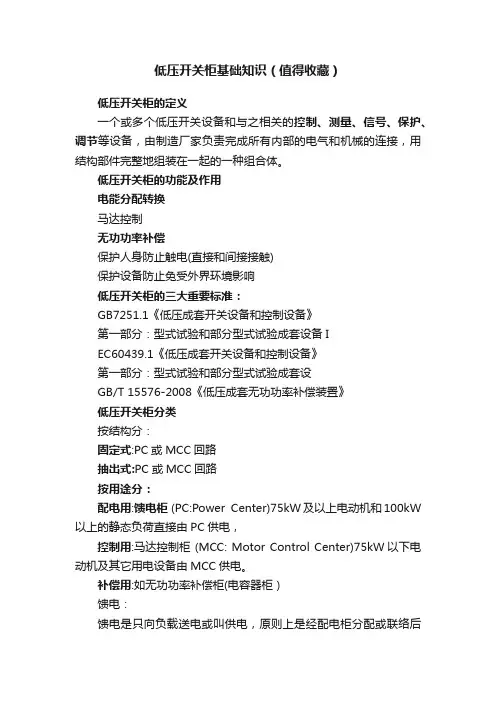

低压开关柜基础知识（值得收藏）低压开关柜的定义一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体。
低压开关柜的功能及作用电能分配转换马达控制无功功率补偿保护人身防止触电(直接和间接接触)保护设备防止免受外界环境影响低压开关柜的三大重要标准：GB7251.1《低压成套开关设备和控制设备》第一部分：型式试验和部分型式试验成套设备IEC60439.1《低压成套开关设备和控制设备》第一部分：型式试验和部分型式试验成套设GB/T 15576-2008《低压成套无功功率补偿装置》低压开关柜分类按结构分：固定式:PC或MCC回路抽出式:PC或MCC回路按用途分：配电用:馈电柜 (PC:Power Center)75kW及以上电动机和100kW 以上的静态负荷直接由PC供电，控制用:马达控制柜 (MCC: Motor Control Center)75kW以下电动机及其它用电设备由MCC供电。
补偿用:如无功功率补偿柜(电容器柜）馈电：馈电是只向负载送电或叫供电，原则上是经配电柜分配或联络后到馈电柜，一般中小型配电房馈电柜和配电柜在一起或就为同一个柜子，只有大中型配电房才分开设置。
换句话说是主开与分开的关系。
进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
2024版低压开关柜基础知识培训ppt课件
诊断。
处理方法
根据故障诊断结果，采取相应的处 理措施，如更换损坏的部件、紧固 松动的螺丝、清洁脏污的表面等。
预防措施
针对常见故障，制定预防措施，避 免类似故障再次发生。同时，加强 开关柜的巡检和维护，确保其稳定 运行。
07 低压开关柜新技 术应用及发展趋 势
智能化技术应用
传感器技术
01
通过安装传感器，实时监测开关柜的温度、湿度、电流、电压
可再生能源利用
利用太阳能、风能等可再生能源为开关柜供电，降低能源消耗和 碳排放。
未来发展趋势预测
高度集成化
开关柜将向高度集成化方向发展，实现更小体积、 更高性能。
绿色环保成为主流
随着全球环保意识的不断提高，绿色环保材料和 技术将成为开关柜发展的主流趋势。
ABCD
智能化水平提升
随着人工智能、机器学习等技术的不断发展，开 关柜的智能化水平将不断提升。
定制化服务需求增加
客户对开关柜的定制化服务需求将不断增加，企 业需要提供个性化的解决方案。
THANKS
感谢观看
准备安装所需工具、 材料和测试设备，确 保施工顺利进行。
熟悉安装图纸和技术 要求，了解现场布局 和接线方式。
安装步骤详解
设备就位
将低压开关柜放置在基础上， 调整水平度并固定。
二次接线
根据图纸进行二次接线，包括 控制线、信号线等。
基础制作
按照图纸要求制作设备基础， 保证基础水平且牢固。
母线连接
按照接线图连接母线，确保连 接紧固、接触良好。
等参数，实现远程监控和预警。
通信技术
02
利用物联网、云计算等通信技术，实现开关柜与系统之间的信
息交互和远程控制。
处理方法
根据故障诊断结果，采取相应的处 理措施，如更换损坏的部件、紧固 松动的螺丝、清洁脏污的表面等。
预防措施
针对常见故障，制定预防措施，避 免类似故障再次发生。同时，加强 开关柜的巡检和维护，确保其稳定 运行。
07 低压开关柜新技 术应用及发展趋 势
智能化技术应用
传感器技术
01
通过安装传感器，实时监测开关柜的温度、湿度、电流、电压
可再生能源利用
利用太阳能、风能等可再生能源为开关柜供电，降低能源消耗和 碳排放。
未来发展趋势预测
高度集成化
开关柜将向高度集成化方向发展，实现更小体积、 更高性能。
绿色环保成为主流
随着全球环保意识的不断提高，绿色环保材料和 技术将成为开关柜发展的主流趋势。
ABCD
智能化水平提升
随着人工智能、机器学习等技术的不断发展，开 关柜的智能化水平将不断提升。
定制化服务需求增加
客户对开关柜的定制化服务需求将不断增加，企 业需要提供个性化的解决方案。
THANKS
感谢观看
准备安装所需工具、 材料和测试设备，确 保施工顺利进行。
熟悉安装图纸和技术 要求，了解现场布局 和接线方式。
安装步骤详解
设备就位
将低压开关柜放置在基础上， 调整水平度并固定。
二次接线
根据图纸进行二次接线，包括 控制线、信号线等。
基础制作
按照图纸要求制作设备基础， 保证基础水平且牢固。
母线连接
按照接线图连接母线，确保连 接紧固、接触良好。
等参数，实现远程监控和预警。
通信技术
02
利用物联网、云计算等通信技术，实现开关柜与系统之间的信
息交互和远程控制。
低压开关柜基本结构知识
低压开关柜基本结构知识
一、柜体
低压开关柜的外壳通常由冷轧钢板或不锈钢板制成，具有良好的防腐蚀性能和机械强度。
柜体具有一定的密封性能，可以防止灰尘、潮湿和腐蚀物质进入开关柜内部。
柜体还可以通过开关门和熔断器盖等进行对开关柜内部的维护和操作。
二、电器元件
1.断路器：用于对电路进行开关和保护作用，可以按照负载的要求选择合适的额定电流。
断路器通常具有过载保护和短路保护功能。
2.接触器：用于控制电动机或其他电器设备的启动、停止和转换等操作。
接触器具有较大的额定电流和额定工作电压。
3.熔断器：用于对电路进行短路保护和过载保护。
熔断器通常通过电流过大自熔断的方式发挥保护作用。
4.继电器：用于实现对电路的远程控制和信号传输。
继电器通常具有高灵敏度和较小的额定电流。
三、隔离部分
四、操作部分
低压开关柜的操作部分包括手动操作装置和远程操作装置。
手动操作装置包括手柄、按钮和转换开关等，用于实现对电器元件的手动操作。
远程操作装置通常是指通过继电器、信号灯和触摸屏等实现对开关柜的远程控制和监测。
五、显示仪表
综上所述，低压开关柜的基本结构包括柜体、电器元件、隔离部分、操作部分和显示仪表等。
这些结构相互配合，共同实现对电能传输和分配的控制、保护和监测。
在设计和使用低压开关柜时，需要根据实际需求选择合适的型号和规格，并保证其正常运行和安全使用。
低压开关柜基本结构知识PPT课件
度不得超过+35℃ 周围空气温度的下限为: 温带地区为5℃ 严寒地区为-50℃ 3.1.2大气条件 空气清洁，相对湿度在最高温度为+40℃ 时不超过50﹪ ， 在较低温度时允许有较高的湿度，例+20℃ 时为90﹪ ， 但应允许由于温度变化可能会产生凝露。 3.1.3 海拔高度不超过2000m 3.1.4 特殊环境由用户和制造厂家协商解决。
低压开关柜基本结构知识
2019/12/25
11
一、概述
1.1低压成套开关设备的定义 由一个或多个低压开关电器和相应的控制、保护、测量、信号、调节装置，以
及所有内部的电气、机械的相互连接和结构部件组成的成套配电装置，称为低 压成套开关设备. 低压成套开关设备种类繁多，使用场所广泛，在整个低压电网的各级配电系统 中都要用到。相应的国家标准是GB 7251. 1.1.1按供电系统的要求和使用的场所分类 1.1.1.1一级配电设备统称为动力配电中心，俗称为低压开关柜，也叫低压配电 屏。它们集中安装在变电所，把电能分配给不同地点的下级配电设备。这一级 设备紧靠降压变压器，故电气参数要求较高，输出电路容量也较大 (例如MNS、 GCS、GCK、GGD等). 1.1.1.2二级配电设备是动力配电柜和电动机控制中心（MCC）的统称。这类 设备安装在用电比较集中、负荷比较大的场所，如生产车间、建筑物等场所， 对这些场所进行统一配电，即把上一级配电设备某一电路的电能分配给就近的 负荷。.动力配电柜使用在负荷比较分散、回路较少的场合（例如JHPD、EMNS ）。电动机控制中心（MCC）用于负荷集中、回路较多的场合（例如 MNS、GCS、GCK ）。这级设备应对负荷提供控制、测量和保护。 1.1.1.3末级配电设备是照明配电箱和动力配电箱的统称。它们远离供电中心， 是分散的小容量配电设备，对小容量用电设备进行控制、保护和监测（例如 JHPD、E-MNS ）。
低压开关柜基本结构知识
2019/12/25
11
一、概述
1.1低压成套开关设备的定义 由一个或多个低压开关电器和相应的控制、保护、测量、信号、调节装置，以
及所有内部的电气、机械的相互连接和结构部件组成的成套配电装置，称为低 压成套开关设备. 低压成套开关设备种类繁多，使用场所广泛，在整个低压电网的各级配电系统 中都要用到。相应的国家标准是GB 7251. 1.1.1按供电系统的要求和使用的场所分类 1.1.1.1一级配电设备统称为动力配电中心，俗称为低压开关柜，也叫低压配电 屏。它们集中安装在变电所，把电能分配给不同地点的下级配电设备。这一级 设备紧靠降压变压器，故电气参数要求较高，输出电路容量也较大 (例如MNS、 GCS、GCK、GGD等). 1.1.1.2二级配电设备是动力配电柜和电动机控制中心（MCC）的统称。这类 设备安装在用电比较集中、负荷比较大的场所，如生产车间、建筑物等场所， 对这些场所进行统一配电，即把上一级配电设备某一电路的电能分配给就近的 负荷。.动力配电柜使用在负荷比较分散、回路较少的场合（例如JHPD、EMNS ）。电动机控制中心（MCC）用于负荷集中、回路较多的场合（例如 MNS、GCS、GCK ）。这级设备应对负荷提供控制、测量和保护。 1.1.1.3末级配电设备是照明配电箱和动力配电箱的统称。它们远离供电中心， 是分散的小容量配电设备，对小容量用电设备进行控制、保护和监测（例如 JHPD、E-MNS ）。
低压配电柜基础知识
三、 MNS低压抽出式开关柜
➢用途 MNS型低压抽出式
成套开关设备(下列简称 开关柜)为适应电力工业 发展旳需求,参照国外 MNS系列低压开关柜设 计并加以改善开发旳高级 型低压开关柜,该产品符 合国标GB7251,VDE660 和ZBK36001-89《低压 抽出式成套开关设备》, 国际原则IEC439要求 MNS型低压开关柜适应 多种供电,配电旳需要,能 广泛用于发电厂,变电站, 工矿企业,大楼宾馆,市政 建设等多种低压配电系统
制作旳场地. ◆装配以便.不需要特殊复杂性
➢整体比较
Xl-21动力配电箱
XL-21系列动力配电箱适合工业与民 用建筑中做交流频率50Hz、电压 500V及下列、三相四线电力系统旳动 力配电和照明配电用。
型号阐明
常用外形尺寸 600（W)*1700(H)*400(D)
XX(R)M 配电箱 应用范围： 照明开关配电箱广泛用于住宅、高级办公楼、高级公寓、工矿企业、车间、厂房作为
变电站,发电厂,厂矿企业等电力顾客 旳交流50Hz,额定工作电压380V,额 定工作电流1000-3150A旳配电系 统,作为动力,照明及发配电设备旳电 能转换,分配与控制之用.
➢型号阐明
➢构造特点
■GGD型交流低压配电柜旳柜体采用通用柜形式,构架用8MF 冷弯型钢局部焊接组装而成,并有20模旳安装孔,通用系数高
采用原则模块设计:分别可构成保护,操作,转换,控制,调整,测定, 指示等原则单元,能够根据要求任意组装
采用高强度阻燃型工程塑料,有效加强了防护安全性能
➢设计举例
设计院系统蓝图
➢设计举例 柜体平面布置开孔图
系统图
GCS,GCK,MNS,GGD开关柜区别 GGD是固定柜,GCK,GCS,MNS是抽屉 柜. GCK柜和GCS,MNS柜抽屉推动机构不 同; GCS柜只能做单面操作柜,柜深 800mm, MNS柜能够做双面操作柜,柜深 1000mm.
低压开关柜基础知识培训PPT课件( 23页)
售后内部使用
低压开关柜 基础知识
培训师：000
2011年7月9日
内容
低压开关柜的定义,功能及分类 低压开关柜的主要组成部分及基本结构 低te压lem开e关ca柜ni的qu主e 要技术参数
低压开关柜的定义
一个或多个低压开关设备和与之相关 的控制、测量、信号、保护、调节等 设备，由制造厂家负责完成所有内部 的电气和机械的连接，用结构部件完 整地组装在一起的一种组合体。
母线的表面处理 为达到某种要求，而对母线表面进行一定的处理，如镀银、镀锡、镀镍等 施耐德配电柜中均推荐使用裸铜排
内部的隔离型式(Form)分类
型式1:无内部隔离
型式2：母线与功能 单元隔离
型式 4： 母线与功能单元隔离 功能单元之间互相隔离 出线端子与功能单元隔离 出线端子之间隔离
型式 3： 母线与功能单元隔离 功能单元之间互相隔离 出线端子与功能单元隔离
安装方式分类： 靠墙安装 离墙安装
固定方式分类： 螺栓固定(开关公司配电柜均要求采用螺栓固定) 电焊固定
颜色及表面处理 每种柜型均有自己的标准推荐颜色
也可以按用户的要求确定(Prisma 除外）
表面处理 - 喷漆 - 环氧树脂静电粉末喷涂
功能单元分类
固定式 ： 主电路的连接只能在开关柜断电的情况下 进行接线和断开
可移式： 主电路带电的情况下亦可安全的从主电路 上断开或接通，具有连接和移出位置
抽出式： 主电路带电的情况下亦可安全的从主电路 上断开或接通，具有连接、试验、分离、 移出位置
单线图示意
低压进线变压器1 进线主开关1
低压进线变压器2 进线主开关2
配电回路
KW
KW
KW
KW
电动机回路
低压开关柜 基础知识
培训师：000
2011年7月9日
内容
低压开关柜的定义,功能及分类 低压开关柜的主要组成部分及基本结构 低te压lem开e关ca柜ni的qu主e 要技术参数
低压开关柜的定义
一个或多个低压开关设备和与之相关 的控制、测量、信号、保护、调节等 设备，由制造厂家负责完成所有内部 的电气和机械的连接，用结构部件完 整地组装在一起的一种组合体。
母线的表面处理 为达到某种要求，而对母线表面进行一定的处理，如镀银、镀锡、镀镍等 施耐德配电柜中均推荐使用裸铜排
内部的隔离型式(Form)分类
型式1:无内部隔离
型式2：母线与功能 单元隔离
型式 4： 母线与功能单元隔离 功能单元之间互相隔离 出线端子与功能单元隔离 出线端子之间隔离
型式 3： 母线与功能单元隔离 功能单元之间互相隔离 出线端子与功能单元隔离
安装方式分类： 靠墙安装 离墙安装
固定方式分类： 螺栓固定(开关公司配电柜均要求采用螺栓固定) 电焊固定
颜色及表面处理 每种柜型均有自己的标准推荐颜色
也可以按用户的要求确定(Prisma 除外）
表面处理 - 喷漆 - 环氧树脂静电粉末喷涂
功能单元分类
固定式 ： 主电路的连接只能在开关柜断电的情况下 进行接线和断开
可移式： 主电路带电的情况下亦可安全的从主电路 上断开或接通，具有连接和移出位置
抽出式： 主电路带电的情况下亦可安全的从主电路 上断开或接通，具有连接、试验、分离、 移出位置
单线图示意
低压进线变压器1 进线主开关1
低压进线变压器2 进线主开关2
配电回路
KW
KW
KW
KW
电动机回路
低压开关柜基本结构知识
短路保护作用：防止短路电流过大损坏设备
短路保护设置：根据设备容量和短路电流大小选择合适的保护装置
过载保护
过载保护原理：通过检测电流大小判断是否过载
过载保护装置：熔断器、断路器等
过载保护作用：防止设备过热、损坏保障设备安全
过载保护设置：根据设备额定电流和实际使用情况合理设置过载保护参数
欠压保护
欠压保护原理：当电压低于设定值时自动切断电源
电缆室及电缆
电缆室：用于放置和保护电缆防止电缆受到外部环境的影响
电缆类型：包括电力电缆、控制电缆、信号电缆等
电缆连接：通过电缆接头、电缆夹等连接电缆保证电缆的稳定性和可靠性
电缆保护：使用电缆槽、电缆桥架等对电缆进行保护防止电缆受到机械损伤和化学腐蚀。
元件配置
PRT THREE
断路器
功能：控制电路通断保护电路安全
类型：空气断路器、真空断路器、SF6断路器等
工作原理：通过电磁力或气压推动触点实现电路通断
应用：广泛应用于低压开关柜中作为主电路的通断元件
接触器及马达控制器
接触器：用于控制电路通断保护电路安全
接触器及马达控制器的作用：实现对电路和马达的精确控制保证设备安全运行
接触器及马达控制器的选择：根据设备需求选择合适的接触器和马达控制器保证设备性能和稳定性
门板锁：用于防止非授权人员随意开启开关柜保证设备安全运行
安装板、导轨及分隔件
添加标题
添加标题
添加标题
添加标题
导轨：用于引导开关柜内的电气元件和设备进行移动和调整
安装板：用于固定开关柜内的各种电气元件和设备
分隔件：用于分隔开关柜内的不同区域防止电气元件和设备之间的相互干扰
功能：安装板、导轨及分隔件共同构成了低压开关柜的基本结构为电气元件和设备的安装、移动和调整提供了便利。
低压开关柜基本结构知识 ppt课件
14
9折型材
15
五、柜体结构分区
主母 线室
功能 单元 室 电缆 接线 室
垂直母 线室
16
六、典型柜体结构介绍
1、 GGD系列: 用途: GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业
等电力用户的交流50Hz，额定工作电压380V，额定工作电 流1000-3150A的配电系统，作为动力、照明及发配电设备 的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及 设计部门的要求，按照安全、经济、合理、可靠的原则设 计的低压配电柜。 柜子比较老的一个型号，分断能力低，技术性能低。 柜内开关为固定安装，柜内一般不分隔。主框架用8MF型 钢，强度比较好。元器件一般选国产的。柜子外形尺寸为 宽度（600，800，1000，1200），深度（600，800）高度 （2200）。柜子整体价格较便宜。特别是一些老项目改造 ，造价较低的工程上采用的比较多一点。
1.1低压成套开关设备的定义 由一个或多个低压开关电器和相应的控制、保护、测量、信号、调节装置，以
及所有内部的电气、机械的相互连接和结构部件组成的成套配电装置，称为低 压成套开关设备. 低压成套开关设备种类繁多，使用场所广泛，在整个低压电网的各级配电系统 中都要用到。相应的国家标准是GB 7251. 1.1.1按供电系统的要求和使用的场所分类 1.1.1.1一级配电设备统称为动力配电中心，俗称为低压开关柜，也叫低压配 电屏。它们集中安装在变电所，把电能分配给不同地点的下级配电设备。这一 级设备紧靠降压变压器，故电气参数要求较高，输出电路容量也较大 (例如 MNS、GCS、GCK、GGD等). 1.1.1.2二级配电设备是动力配电柜和电动机控制中心（MCC）的统称。这类设 备安装在用电比较集中、负荷比较大的场所，如生产车间、建筑物等场所，对 这些场所进行统一配电，即把上一级配电设备某一电路的电能分配给就近的负 荷。.动力配电柜使用在负荷比较分散、回路较少的场合（例如JHPD、E-MNS ）。电动机控制中心（MCC）用于负荷集中、回路较多的场合（例如MNS、GCS 、GCK ）。这级设备应对负荷提供控制、测量和保护。 1.1.1.3末级配电设备是照明配电箱和动力配电箱的统称。它们远离供电中心 ，是分散的小容量配电设备，对小容量用电设备进行控制、保护和监测（例如 JHPD、E-MNS ）。
9折型材
15
五、柜体结构分区
主母 线室
功能 单元 室 电缆 接线 室
垂直母 线室
16
六、典型柜体结构介绍
1、 GGD系列: 用途: GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业
等电力用户的交流50Hz，额定工作电压380V，额定工作电 流1000-3150A的配电系统，作为动力、照明及发配电设备 的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及 设计部门的要求，按照安全、经济、合理、可靠的原则设 计的低压配电柜。 柜子比较老的一个型号，分断能力低，技术性能低。 柜内开关为固定安装，柜内一般不分隔。主框架用8MF型 钢，强度比较好。元器件一般选国产的。柜子外形尺寸为 宽度（600，800，1000，1200），深度（600，800）高度 （2200）。柜子整体价格较便宜。特别是一些老项目改造 ，造价较低的工程上采用的比较多一点。
1.1低压成套开关设备的定义 由一个或多个低压开关电器和相应的控制、保护、测量、信号、调节装置，以
及所有内部的电气、机械的相互连接和结构部件组成的成套配电装置，称为低 压成套开关设备. 低压成套开关设备种类繁多，使用场所广泛，在整个低压电网的各级配电系统 中都要用到。相应的国家标准是GB 7251. 1.1.1按供电系统的要求和使用的场所分类 1.1.1.1一级配电设备统称为动力配电中心，俗称为低压开关柜，也叫低压配 电屏。它们集中安装在变电所，把电能分配给不同地点的下级配电设备。这一 级设备紧靠降压变压器，故电气参数要求较高，输出电路容量也较大 (例如 MNS、GCS、GCK、GGD等). 1.1.1.2二级配电设备是动力配电柜和电动机控制中心（MCC）的统称。这类设 备安装在用电比较集中、负荷比较大的场所，如生产车间、建筑物等场所，对 这些场所进行统一配电，即把上一级配电设备某一电路的电能分配给就近的负 荷。.动力配电柜使用在负荷比较分散、回路较少的场合（例如JHPD、E-MNS ）。电动机控制中心（MCC）用于负荷集中、回路较多的场合（例如MNS、GCS 、GCK ）。这级设备应对负荷提供控制、测量和保护。 1.1.1.3末级配电设备是照明配电箱和动力配电箱的统称。它们远离供电中心 ，是分散的小容量配电设备，对小容量用电设备进行控制、保护和监测（例如 JHPD、E-MNS ）。
低压开关柜基础知识培训
IEC 61557-1 交流 1000 V 和直流 1500 V 及以下低压配电系统的电气安全－ 保护措施的试验、测量或监视设备－总的要求
IEC 61557-8 交流 1000 V 和直流 1500 V 及以下低压配电系统的电气安全－ 保护措施的试验、测量或监视设备
IEC 61557-9 交流 1000 V 和直流 1500 V 及以下低压配电系统的电气安全－ IT 系统绝缘故障定位设备
湖南丰日电源电气股份有限公司
10
低压开关柜的相关的IEC标准
IEC 60664 低压系统设备的绝缘配合 IEC 60715 低压开关设备和控制设备的尺寸－开关设备和控制设备的装置中用于支撑 电气器件的标准安装轨道 IEC 60724 额定电压 1 kV (Um = 1.2 kV) 和 3 kV (Um = 3.6 kV) 电缆的短路温度限值 IEC 60755 剩余电流动作保护器件的一般要求 IEC 60787 选择变压器回路中压熔断器的应用指南 IEC 60831 额定电压1 kV 及以下交流系统自愈型并联电力电容器－总则－性能、试验 和额定值－安全要求－安装和运行指南 IEC 60947-1 低压开关设备和控制设备－总则 IEC 60947-2 低压开关设备和控制设备－断路器 IEC 60947-3 低压开关设备和控制设备－开关、隔离器、隔离开关和开关熔断器
湖南丰日电源电气股份有限公司
7
低压开关柜的相关的IEC标准
IEC 60364-5-51 建筑物电气装置－电气设备的选择和安装－通则 IEC 60364-5-52 建筑物电气装置－电气设备的选择和安装－布线系统 IEC 60364-5-53 建筑物电气装置－电气设备的选择和安装－隔离、开关和控制 IEC 60364-5-54 建筑物电气装置－电气设备的选择和安装－接地的配置 IEC 60364-5-55 建筑物电气装置－电气设备的选择和安装－其他设备 IEC 60364-6-61 建筑物电气装置－检验和试验－初检 IEC 60364-7-701 建筑物电气装置－特殊装置和场所的要求－装有浴盆和淋浴盆的场所 IEC 60364-7-702 建筑物电气装置－特殊装置和场所的要求－游泳池和其他水池 IEC 60364-7-703 建筑物电气装置－特殊装置和场所的要求－装有桑那浴加热器的场所 IEC 60364-7-704 建筑物电气装置－特殊装置和场所的要求－施工和拆除场所的电气装置 IEC 60364-7-705 建筑物电气装置－特殊装置和场所的要求－农业和园艺设施的电气装置 IEC 60364-7-706 建筑物电气装置－特殊装置和场所的要求－狭窄可导电场所 IEC 60364-7-707 建筑物电气装置－特殊装置和场所的要求－数据处理设备用电气装置的接地要求 IEC 60364-7-708 建筑物电气装置－特殊装置和场所的要求－居游拖车停车场和居游拖车的电气装置
IEC 61557-8 交流 1000 V 和直流 1500 V 及以下低压配电系统的电气安全－ 保护措施的试验、测量或监视设备
IEC 61557-9 交流 1000 V 和直流 1500 V 及以下低压配电系统的电气安全－ IT 系统绝缘故障定位设备
湖南丰日电源电气股份有限公司
10
低压开关柜的相关的IEC标准
IEC 60664 低压系统设备的绝缘配合 IEC 60715 低压开关设备和控制设备的尺寸－开关设备和控制设备的装置中用于支撑 电气器件的标准安装轨道 IEC 60724 额定电压 1 kV (Um = 1.2 kV) 和 3 kV (Um = 3.6 kV) 电缆的短路温度限值 IEC 60755 剩余电流动作保护器件的一般要求 IEC 60787 选择变压器回路中压熔断器的应用指南 IEC 60831 额定电压1 kV 及以下交流系统自愈型并联电力电容器－总则－性能、试验 和额定值－安全要求－安装和运行指南 IEC 60947-1 低压开关设备和控制设备－总则 IEC 60947-2 低压开关设备和控制设备－断路器 IEC 60947-3 低压开关设备和控制设备－开关、隔离器、隔离开关和开关熔断器
湖南丰日电源电气股份有限公司
7
低压开关柜的相关的IEC标准
IEC 60364-5-51 建筑物电气装置－电气设备的选择和安装－通则 IEC 60364-5-52 建筑物电气装置－电气设备的选择和安装－布线系统 IEC 60364-5-53 建筑物电气装置－电气设备的选择和安装－隔离、开关和控制 IEC 60364-5-54 建筑物电气装置－电气设备的选择和安装－接地的配置 IEC 60364-5-55 建筑物电气装置－电气设备的选择和安装－其他设备 IEC 60364-6-61 建筑物电气装置－检验和试验－初检 IEC 60364-7-701 建筑物电气装置－特殊装置和场所的要求－装有浴盆和淋浴盆的场所 IEC 60364-7-702 建筑物电气装置－特殊装置和场所的要求－游泳池和其他水池 IEC 60364-7-703 建筑物电气装置－特殊装置和场所的要求－装有桑那浴加热器的场所 IEC 60364-7-704 建筑物电气装置－特殊装置和场所的要求－施工和拆除场所的电气装置 IEC 60364-7-705 建筑物电气装置－特殊装置和场所的要求－农业和园艺设施的电气装置 IEC 60364-7-706 建筑物电气装置－特殊装置和场所的要求－狭窄可导电场所 IEC 60364-7-707 建筑物电气装置－特殊装置和场所的要求－数据处理设备用电气装置的接地要求 IEC 60364-7-708 建筑物电气装置－特殊装置和场所的要求－居游拖车停车场和居游拖车的电气装置
高低压开关柜基础知识
安全操作规程
1. 在全部和部分带电的盘上进行工作，应将检修设备与运行设备以明显标志隔开2. 有电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地3. 严禁将电流回路断开，为了可靠地将电流互感器二次线圈短路，必须使用短路片和短路线4. 严格防止电压互感器二次回路短路或接地，应使用绝缘工具、戴绝缘手套5. 在进行二次回路通电试验时，应断开二次回路，并取下一次熔断器6. 检查断电保护和二次回路的工作人员，未经值班人员许可，不准进行任何倒闸操作
结构特点
1. 柜体宽敞，内部空间大，间隙合理2. 零部件通用性强，适用性好，标准化程度高3. 各功能室相互隔离，如母线室、电器室、电缆室等4. 设有防护等级，如IP30、IP40等，可根据环境要求选择5. 可根据需求进行拼装、组合，灵活性强
主要组成
1. 柜体：由壳体、电器元件（包括绝缘件）、各种机构、二次端子及连线等组成2. 断路器：用于电路的通断和保护3. 一次电器元件：如高压断路器、高压接触器、高压熔断器等4. 二次元器件：如继电器、电度表、电流表、电压表、功率表等定义
高低压开关柜是接高压或低压线缆的设备，用于电力系统的发电、输电、配电、电能转换和消耗中的通断、控制或保护。
分类
1. 低压抽出式开关柜2. 交流低压配电柜3. 金属铠装移开式开关柜4. 低压固定分隔式开关柜5. 高压电容器柜6. 高压开关柜
用途
1. 保障用电安全2. 适用于变电站、发电厂、厂矿企业等电力用户的配电系统3. 作为动力、照明及发配电设备的电能转换、分配与控制之用
1. 在全部和部分带电的盘上进行工作，应将检修设备与运行设备以明显标志隔开2. 有电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地3. 严禁将电流回路断开，为了可靠地将电流互感器二次线圈短路，必须使用短路片和短路线4. 严格防止电压互感器二次回路短路或接地，应使用绝缘工具、戴绝缘手套5. 在进行二次回路通电试验时，应断开二次回路，并取下一次熔断器6. 检查断电保护和二次回路的工作人员，未经值班人员许可，不准进行任何倒闸操作
结构特点
1. 柜体宽敞，内部空间大，间隙合理2. 零部件通用性强，适用性好，标准化程度高3. 各功能室相互隔离，如母线室、电器室、电缆室等4. 设有防护等级，如IP30、IP40等，可根据环境要求选择5. 可根据需求进行拼装、组合，灵活性强
主要组成
1. 柜体：由壳体、电器元件（包括绝缘件）、各种机构、二次端子及连线等组成2. 断路器：用于电路的通断和保护3. 一次电器元件：如高压断路器、高压接触器、高压熔断器等4. 二次元器件：如继电器、电度表、电流表、电压表、功率表等定义
高低压开关柜是接高压或低压线缆的设备，用于电力系统的发电、输电、配电、电能转换和消耗中的通断、控制或保护。
分类
1. 低压抽出式开关柜2. 交流低压配电柜3. 金属铠装移开式开关柜4. 低压固定分隔式开关柜5. 高压电容器柜6. 高压开关柜
用途
1. 保障用电安全2. 适用于变电站、发电厂、厂矿企业等电力用户的配电系统3. 作为动力、照明及发配电设备的电能转换、分配与控制之用
有关低压开关柜基本知识
联络开关 联络开关 负载 负载
KW
KW
KW
KW
KW
KW
将若干个回路组合装配成低压开关柜
4.低压配电系统
平面布置示意图
主母线 垂直母线 抽屉功能单 元马达回路
抽出式断路
PCC柜 MCC柜 MCC柜 MCC柜
电容柜
5.常用低压成套装置介绍
GGD型交流低压配电柜
用途 GGD型交流低压配电柜适用于变电站, 发电厂,厂矿企业等电力用户的交流50Hz, 额定工作电压380V,额定工作电流10003150A的配电系统,作为动力,照明及发配电 设备的电能转换,分配与控制之用.
5.常用低压成套装置介绍
MNS低压抽出式开关柜
结构特点 框架为组合式结构,基本骨架由C型钢材组装而成.柜架的全部结构件经过镀锌 处理,通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架,加上对应于方案 变化的门,隔板,安装支架以及母线功能单元等部件组装成完整的开关柜.开关柜 内部尺寸,零部件尺寸,隔室尺寸均按照模数化(E=25mm)变化 每一个柜体分隔为三个室,即水平母线室(在柜后部),抽屉小室(在柜前部),电 缆室(在柜下部或柜前右边).室与室之间用钢板或高强度阻燃塑料功能板相互隔 开,上下层抽屉之间有带通风孔的金属板隔离,以有效防止开关元件因故障引起 的飞弧或母线与其它线路短路造成的事故 MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出,上进下出, 下进上出,下进下出 设计紧凑:以较小的空间容纳较多的功能单元 结构件通用性强,组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合, 以满足系统设计的需要
母线室：包括水平母线室与垂直母线 室
电缆 出线室
母线室
功能单元室(开关隔室)
低压配电(柜)基础知识
低压配电（柜）基础知识有关成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。
GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。
动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。
GG—1A，GG：固定式高压开关柜。
XGN：X—箱式开关柜；G—固定式；N—户内装置。
有关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。
SDJ—水力工业标准。
在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。
电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。
在电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω安全色标及常用的按钮、指示灯、导线颜色：成套基础知识：1、什么叫额定电压？设备所标的并与电力系统某些有关运行特性的相间电压的有效值。
2、什么叫相间额定工作电压？在规定条件下，保证电器正常工作的电压值。
3、什么叫额定绝缘电压？在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。
4、什么叫额定电流？开关设备在规定条件下，可以长期通过的工作电流值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压柜基础知识. Schneider Electric – LV panel dept. 3
低压开关柜的功能及作用
电能分配转换、马达控制、 电能分配转换、马达控制、无功功率补偿等之用 保护人身防止触电(直接和间接接触 保护人身防止触电 直接和间接接触) 直接和间接接触 保护设备防止免受外界环境影响 - 溅水 - 挤压 - 振动 - 电磁波辐射 防止动物进入 (蛇, 鼠, 鸟……) 蛇
低压柜基础知识. Schneider Electric – LV panel dept. 6
低压开关柜分类 按结构分： 按结构分：
固定式:PC或MCC回路 固定式 抽出式:PC或MCC回路
抽出式
低压柜基础知识. Schneider Electric – LV panel dept. 7
低压开关柜分类 按用途分： 按用途分：
配电 母线
低压柜基础知识. Schneider Electric – LV panel dept. 14
母线的基本要素： 母线的基本要素：
母线的额定电流及规格(母线的载流量及横截面) 母线的额定短时耐受电流Icw及额定峰值耐受电流Ipk Icw: 母线在规定的试验条件下,能安全承载的短时电流的 方均根值(通常为1秒) Ipk: 母线在规定的试验条件下,能安全承载的峰值电流 Ipk=2.2 Icw 母线的表面处理 为达到某种要求，而对母线表面进行一定的处理，如镀银、镀锡、镀镍等 施耐德配电柜中均推荐使用裸铜排
低压柜基础知识. Schneider Electric – LV panel dept. 16
IPX X：用数字表示外壳提供的保护程度
第一个数字代表对固体的防护程度 0------无防护 1------防止直径大于50mm固体进入 2------防止直径大于12.5mm固体进入 3------防止直径大于2.5mm固体进入 4------防止直径大于1mm固体进入 5------防尘(无有害沉积) 6------完全防尘
电缆 出线室
功能单元 室 二次室
低压柜基础知识. Schneider Electric – LV panel dept. 10
开关柜的主要技术参数 额定电流(通常同进线开关大小相同) 额定电压/额定绝缘电压(690/1000V) 进出线方式 额定短时耐受电流( Icw/1s) 柜体内部功能区域的划分(隔离方式) 外壳防护等级 安装地点及方式 外形尺寸(同用户现场面积有关) 颜色及表面处理 接地系统
低压柜基础知识. Schneider Electric – LV panel dept. 15
内部的隔离型式(Form)分类 分类 内部的隔离型式
型式1:无内部隔离
型式2：母线与功能 单元隔离 型式 4： 母线与功能单元隔离 功能单元之间互相隔离 出线端子与功能单元隔离 出线端子之间隔离
型式 3： 母线与功能单元隔离 功能单元之间互相隔离 出线端子与功能单元隔离
Hale Waihona Puke 12出线方式(插接式母线或电缆) 出线方式(插接式母线或电缆)
前出线（顶部或底部） 可以进行靠墙安装
前接线 后接线
后出线（顶部或底部） 不可以进行靠墙安装
出线方式
低压柜基础知识. Schneider Electric – LV panel dept. 13
母线的分类： 母线的分类：
主母线
主母线(水平母线）: 连接一条或几条配电母线和或进线和出线单元的母线 配电母线（垂直母线）： 框架单元内的一条母线，它连接在主母线上，并由它向 出线单元供电
内部使用
低压开关柜 基础知识
内容
低压开关柜的定义,功能及分类 低压开关柜的主要组成部分及基本结构 低压开关柜的主要技术参数
低压柜基础知识. Schneider Electric – LV panel dept. 2
低压开关柜的定义
一个或多个低压开关设备和与之相关 的控制、测量、信号、保护、 的控制、测量、信号、保护、调节等 设备， 设备，由制造厂家负责完成所有内部 的电气和机械的连接， 的电气和机械的连接，用结构部件完 整地组装在一起的一种组合体。 整地组装在一起的一种组合体。
配电用:馈电柜 (PCC:Power Control Center) 控制用:马达控制柜 (MCC: Motor Control Center) 补偿用:如无功功率补偿柜 (电容器柜）
低压柜基础知识. Schneider Electric – LV panel dept. 8
低压开关柜的主要组成部分 柜体 柜体：开关柜的外壳骨架及内部的安装、支撑件 母线：一种可与几条电路分别连接的低阻抗导体 功能单元：完成同一功能的所有电气设备和机械 部件（包括进线单元和出线单元） 母线
第二 个数字代表对液体的防护程度 0------无防护 1------防止垂直滴水 2------防止垂直方向15°范围内滴水 3------防止垂直方向60°范围内淋水 4------防止各个方向的喷水 5------防止各个方向的强烈喷水 6------防止浸水 7------防止持续浸水
低压柜基础知识. Schneider Electric – LV panel dept. 17
安装地点及安装方式 安装地点分类： 安装地点分类： 室内安装(施耐德配电柜均为室内安装) 室外安装 安装方式分类： 安装方式分类： 靠墙安装 离墙安装 固定方式分类： 固定方式分类： 螺栓固定(施耐德配电柜均要求采用螺栓固定) 电焊固定
低压柜基础知识. Schneider Electric – LV panel dept. 18
颜色及表面处理 每种柜型均有自己的标准推荐颜色 也可以按用户的要求确定(Prisma 除外） 表面处理 - 喷漆 - 环氧树脂静电粉末喷涂 施耐德配电柜均采用环氧树脂静电粉末喷涂
低压柜基础知识. Schneider Electric – LV panel dept. 19
功能单元分类 固定式 ： 主电路的连接只能在开关柜断电的情况下 进行接线和断开 可移式： 可移式： 主电路带电的情况下亦可安全的从主电路 上断开或接通，具有连接和移出位置 抽出式： 抽出式： 主电路带电的情况下亦可安全的从主电路 上断开或接通，具有连接、试验、分离、 移出位置
低压柜基础知识. Schneider Electric – LV panel dept. 21
平面布置示意图
主母线 配电母线 即垂直母线 抽出式断路 器
抽屉功能单元 马达回路 下进线
固定式功能 单元配电回 路
下出线
PCC柜
低压柜基础知识. Schneider Electric – LV panel dept.
功能单元 侧视图
低压柜基础知识. Schneider Electric – LV panel dept. 9
电缆出线
开关柜的基本结构
定义：为保护人身和设备安全， 定义：为保护人身和设备安全，将开关柜 独立划分成几个隔室的不同方式
母线室
隔室分类： 母线室：包括水平母线室与垂直母线室 功能单元室(开关隔室) 电缆出线室：包括电缆室 二次设备室
低压柜基础知识. Schneider Electric – LV panel dept. 5
低压开关柜分类 按符合标准程度分： 按符合标准程度分： 全型式试验的低压柜（TTA） 符合一种确认的型号或系列的低压成套开关设备和控制设备，它与 已通过验证认为符合标准(IEC439.1)的定型成套设备相比，不存在 可能会影响性能的差异。 部分型式试验的低压柜（PTTA） 一种低压成套开关设备和控制设备，它既包含通过型式试验的设备， 也包括未经型式试验的设备，而后者是从符合有关试验的通过型式试 验的设备派生（例如通过计算）出来的。
MCC柜
MCC柜
MCC柜
22
低压柜基础知识. Schneider Electric – LV panel dept. 11
进线方式(插接式母线或电缆） 进线方式(插接式母线或电缆）
上进线 下进线 侧进线 后进线
上进 下进 侧进
进线方式
低压柜基础知识. Schneider Electric – LV panel dept.
后进
低压柜基础知识. Schneider Electric – LV panel dept. 20
单线图示意
低压进线变压器1 进线主开关1 低压进线变压器2 进线主开关2
配电回路
K W K W K W K W K W K W K W K W
电动机回路 负载
联络开关 负载
将若干个回路组合装配成低压开关柜
低压柜基础知识. Schneider Electric – LV panel dept. 4
低压开关柜的两大重要标准
GB7251.1 低压成套开关设备和控制设备》 《低压成套开关设备和控制设备》 第一部分：型式试验和部分型式试验成套设备 IEC60439.1 低压成套开关设备和控制设备》 《低压成套开关设备和控制设备》 第一部分：型式试验和部分型式试验成套设备
