汽车灯控制器讲解
汽车照明灯光控制系统设计解析
汽车照明灯光控制系统设计解析
一、模块直接控制灯光系统
模块直接控制灯光系统是指由控制模块直接控制灯光的工作。
老款的车辆是将相关的继电器做到了模块的内部进行控制，这种与继电器控制式区别不大，所以这里不再叙述。
另外一种是通过模块内部的场效应管直接输出进行控制。
1．功能特点
由模块通过内部的场效应管（FET）进行直接控制具有如下优点：
①监控：可以监测灯泡的工作是否正常；
②功率限制：如果车辆的电压大于设定值，则可对灯泡的亮度进行控制，提高灯泡的寿命；
③防止光强变化：当发动机的转速突然增加，可能会导致系统电压升高，灯泡光强变大；大功率用电设备的工作可能会导致系统电压下降，灯泡光强变小；采用模块控制则可以避免上述的两种现象。
（1）日间行车灯
日间行车灯是指使车辆在白天行驶时更容易被识别的灯具，装在车身前部。
日间行车灯不是照明灯，不是为了使驾驶员能看清路面，而是为了告知其他车辆或行人有一辆车开过来了，属于信号灯的范畴。
如下图所示，一般的日间行车灯，采用了更高亮度的LED灯组，能大幅降低达35％的电力，可增加电瓶的寿命，且LED的最长寿命更是达到80000h－100000h，几乎等同于车辆的使用年限。
日间行车灯
（2）自动大灯控制系统
自动大灯也叫自动感应式大灯，相当于为前大灯安装了感光控制系统，控制模块根据光线传感器来判断光线亮度变化，从而控制大灯的自动点亮或熄灭。
例如从亮的地方突然进入隧道，大灯自动调节灯光亮度，点亮前路。

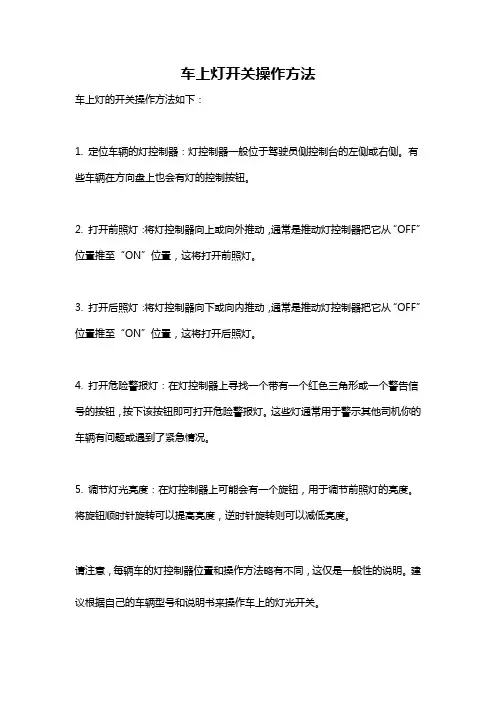

车上灯开关操作方法
车上灯开关操作方法
车上灯的开关操作方法如下：
1. 定位车辆的灯控制器：灯控制器一般位于驾驶员侧控制台的左侧或右侧。
有些车辆在方向盘上也会有灯的控制按钮。
2. 打开前照灯：将灯控制器向上或向外推动，通常是推动灯控制器把它从“OFF”位置推至“ON”位置，这将打开前照灯。
3. 打开后照灯：将灯控制器向下或向内推动，通常是推动灯控制器把它从“OFF”位置推至“ON”位置，这将打开后照灯。
4. 打开危险警报灯：在灯控制器上寻找一个带有一个红色三角形或一个警告信号的按钮，按下该按钮即可打开危险警报灯。
这些灯通常用于警示其他司机你的车辆有问题或遇到了紧急情况。
5. 调节灯光亮度：在灯控制器上可能会有一个旋钮，用于调节前照灯的亮度。
将旋钮顺时针旋转可以提高亮度，逆时针旋转则可以减低亮度。
请注意，每辆车的灯控制器位置和操作方法略有不同，这仅是一般性的说明。
建议根据自己的车辆型号和说明书来操作车上的灯光开关。
大灯电脑板的原理
大灯电脑板的原理
大灯电脑板，又称为汽车前大灯控制器，主要工作原理是通过控制电路对汽车前大灯进行点亮和熄灭的操作。
具体来说，大灯电脑板通过接收来自其他汽车电脑模块的信号，判断汽车当前的行驶状态，例如刹车、转向等，并根据这些信号来控制大灯的开启和关闭。
同时，大灯电脑板也会根据光线传感器感应到的光线强度来自动调节大灯的亮度，以适应不同的照明条件。
大灯电脑板的工作原理主要基于微处理器和软件算法，通过特定的电路设计和程序编写，实现对大灯的智能控制。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询专业汽车维修人员。
汽车大灯控制分类和控制方法AFS智能随动系统PPT课件
oபைடு நூலகம் right.
of the road to help enhance
*The right-side lamp does
night visibility.
not move when
第12页/共62页 the vehicle is stopped.
AFS作用模拟图
第13页/共62页
• 采用AFS的前大灯系统可以根据各种行驶状况，提供更加 便于观察前方道路的灯光。系统可以根据转弯角度和车的 行驶速度自动地将近光束和曲光灯的照射轴向左右两侧调 节，使驾驶员在夜间行车转弯时更容易看清前方的路况。
第3页/共62页
• Styling Flexibility Visteon's Advanced Front Lighting Systems also offer a great degree of design flexibility for vehicle designers. These systems, well suited to the recent trend towards projector-style headlights, can be easily packaged as an articulated assembly in reflector-style headlamps. In addition, Visteon has the in-house capabilities to support automotive manufacturers with all aspects of the styling and packaging of our Advanced Front Lighting Systems.

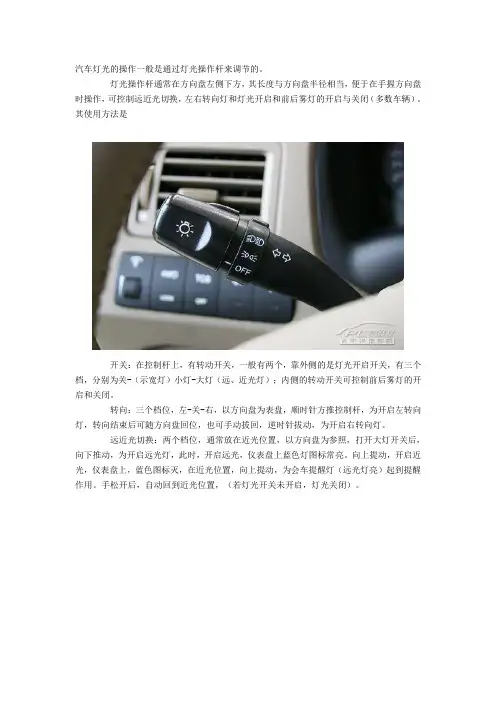

图解小汽车灯光使用及灯光使用技巧
汽车灯光的操作一般是通过灯光操作杆来调节的。
灯光操作杆通常在方向盘左侧下方，其长度与方向盘半径相当，便于在手握方向盘时操作，可控制远近光切换，左右转向灯和灯光开启和前后雾灯的开启与关闭（多数车辆）。
其使用方法是开关：在控制杆上，有转动开关，一般有两个，靠外侧的是灯光开启开关，有三个档，分别为关-（示宽灯）小灯-大灯（远、近光灯）；内侧的转动开关可控制前后雾灯的开启和关闭。
转向：三个档位，左-关-右，以方向盘为表盘，顺时针方推控制杆，为开启左转向灯，转向结束后可随方向盘回位，也可手动拔回，逆时针拔动，为开启右转向灯。
远近光切换：两个档位，通常放在近光位置，以方向盘为参照，打开大灯开关后，向下推动，为开启远光灯，此时，开启远光，仪表盘上蓝色灯图标常亮。
向上提动，开启近光，仪表盘上，蓝色图标灭，在近光位置，向上提动，为会车提醒灯（远光灯亮）起到提醒作用。
手松开后，自动回到近光位置，（若灯光开关未开启，灯光关闭）。
汽车照明系统是否进行正确的指向调整，不仅关乎实际的照射效果，也关乎车辆行驶的安全，大街上经常能看到一些车的近光灯调得很高，使对面车辆产生眩光，非常影响安全。
同时，如果不能正确调节车大灯指向，也会影响车大灯的照射范围，以及路面的照射效果。
即使是更换一些升级的卤素灯泡，也最好检查一下车大灯是否正确指向，因为灯丝位置的细微变化，也会导致车大灯光型的巨大变化。
下面的调整汽车照明系统方法不需要借助特殊的设备和仪器，但却能获得正确的指向照明。
需要准备的东西：卷尺、封口胶，十字螺丝和内六角套筒步骤1：首先，找到一块地面水平且又有垂直白色墙面的场地――地下停车场里就很好。
正对白色墙面，将车直着慢慢开过去，并在车头最大限度贴近墙面的位置停住。
在墙面上对应车头中心线的位置（对”MM“，就是中网的头标中心点），划一条垂直线（注：为了避免涂鸭别人的墙面，我建议用胶带黏贴，方便去除）。
然后，直线倒车，在车头灯距离墙面25英尺处停住（即约7.6米处）步骤2：进行如下两项测量测量A：测量车灯外罩的几何中心点到地面的高度测量B：近光灯透镜的中心点到车头中心点（对“MM”而言，就是中网的车标中心点）的距离，以及远光灯中心点到车头中心点的距离步骤3：在墙面上，划出两条水平线（可以用胶带黏贴取代，下同），一条对应步骤2中的测量A值，即头灯中心到地面的高度，另一条则比上面的高度低2英寸（即约5厘米）。
bcm控制大灯原理
bcm控制大灯原理
BCM即Body Control Module，是车辆的一个重要控制单元，用于管理和控制车辆的各种电子设备。
在车辆中，大灯是非常重要的安全装置之一，而BCM正是通过控制大灯的开关来实现对照明系统的控制。
下面将详细介绍BCM控制大灯的原理。
BCM通过与车辆的其他电子模块进行通信，了解车辆的状态和驾驶者的需求。
当驾驶者需要开启大灯时，BCM会接收到信号并进行处理。
然后，BCM会根据车辆的状态和外部环境的光线情况来决定大灯的工作模式。
在白天或者光线充足的情况下，BCM会将大灯设置为关闭状态，以节省能源。
然而，当外部光线暗下来或者进入隧道等光线不足的地方时，BCM会自动开启大灯，以提供足够的照明效果，确保驾驶者的安全。
BCM还可以根据车辆的速度和转向情况来调整大灯的工作模式。
例如，在高速行驶时，BCM会将大灯设置为远光灯模式，以提供更远的照明距离；而在转弯时，BCM会将大灯设置为转向灯模式，以辅助驾驶者观察路况。
除了自动控制外，驾驶者也可以通过车辆的操作面板或者遥控器来手动控制大灯。
当驾驶者手动操作时，BCM会接收到信号并进行处理，根据驾驶者的指令来控制大灯的开关状态。
BCM通过与车辆的其他电子模块进行通信，根据车辆的状态和外部环境的光线情况来决定大灯的工作模式。
它能够自动调节大灯的亮度和照明模式，提供给驾驶者足够的照明效果，以确保驾驶安全。
通过BCM的控制，大灯能够根据不同的驾驶条件和需求进行灵活的调整，为驾驶者提供更好的驾驶体验。
基于单片机的汽车车灯控制器的设计
基于单片机的汽车车灯控制器的设计近年来，车灯控制器逐渐成为汽车电子控制系统中不可或缺的组成部分。
由于单片机的性能优良、易于编程，因此基于单片机的汽车车灯控制器在汽车行业中得到了广泛的应用。
为了更好地了解基于单片机的汽车车灯控制器的设计，本文将对其进行详细讲解。
首先，需要明确的是，车灯控制器的设计基本上是由两个部分组成的，即硬件设计和软件设计。
在硬件设计方面，需要使用单片机负责控制汽车的灯光，因此需要考虑单片机的硬件连接和外设的接口。
在软件设计方面，主要包括编程和算法设计两个方面。
针对硬件设计，单片机应选择性能优良、价格合适的芯片，这样可以在有限的资源下取得最优秀的性价比。
同时，需要考虑到单片机外设的连接接口，比如模拟输入输出口、数字输入输出口、计时计数器、串行通讯接口等，以便更好地控制汽车的灯光。
接着，就是软件设计的部分。
在软件设计中，需要使用微处理器的编程语言以及对算法的掌握。
对于单片机的编程语言，一般使用的是C语言。
同时，还需要编写针对不同车灯状态的控制算法，以便更好地控制汽车的交通安全。
最终的目的是要实现对车灯状态的时时刻刻监控和控制。
所以，基于单片机的汽车车灯控制器的设计需要耐心和技术，而设计的过程中还需要注意以下几点：1. 应根据实际需要选择合适的计算器。
2. 对于电路的接线方法和分析要仔细，避免出现故障。
3. 需要将编程的代码经过正确的测试和验证，确保网站的正常运作。
总之，设计基于单片机的汽车车灯控制器是一项非常重要的任务。
通过合理、准确的硬件连接和精确的软件设计，可以实现对车灯状态的精确控制，保证交通安全。
相信在不久的将来，基于单片机的汽车车灯控制器将在汽车行业中发挥更加重要的作用。
汽车led大灯控制电路原理详解
汽车led大灯控制电路原理详解下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言汽车的大灯控制电路是汽车灯光系统中至关重要的一部分，其设计合理性直接关系到行车安全和驾驶舒适度。
车身控制器功能(BCM)简述
车身控制器功能(BCM)简述车身控制器功能简述一．室内灯控制室内灯控制：∙任一车门被打开，室内照明将会自动点亮。
∙若IGN=OFF，则关闭所有车门后，室内照明将延时15 秒，之后亮度渐渐变暗，3秒后熄灭。
∙延时期间，若IGN=ON，则室内照明立即熄灭。
∙若在IGN=ON状态下，任一车门被打开，室内照明点亮，则当所有车门关闭时，室内照明将立即熄灭。
二．钥匙照明钥匙照明控制：∙若左前门被打开，且IGN=OFF，则钥匙照明点亮。
∙钥匙照明点亮后，若关闭左前门，钥匙照明将延时8秒后熄灭。
∙延时期间，若IGN=ON，则钥匙照明立即熄灭。
∙若打开左前门时,IGN=ON，钥匙照明立即熄灭。
三．报警提示１．安全带报警安全带警示控制：∙若安全带未系，此时打开IGN开关，BCM发信号给仪表，仪表报警。
∙报警期间，若系上安全带或关闭IGN，则报警立即停止。
２．钥匙报警钥匙未拔警示：∙若IGN=OFF且钥匙未拔，则打开左前门时，蜂鸣器报警，直到上述条件不再满足时为止。
３．未关灯报警未关灯警示控制：∙若钥匙未拔且驻车灯开关打开，则打开左前门时，蜂鸣器报警，直到上述条件不再满足时为止。
四．转向／危险灯控制转向灯控制：∙若IGN=ON，且转向开关拨到左转位，则前左转向灯和后左转向灯，左侧转向灯同时闪亮，周期为360msON/360msOFF，直到上述条件不再满足时为止。
∙若IGN=ON，且转向开关拨到右转位，则前右转向灯和后右转向灯，左侧转向灯同时闪亮，周期为360msON/360msOFF，直到上述条件不再满足时为止。
∙若以上转向灯有故障，在转向的时候同侧其他转向灯闪烁频率加倍。
危险灯和指示控制：∙若打开危险开关，则前左转向灯、前右转向灯、后左转向灯、后右转向灯、左侧转向灯和右侧转向灯同时闪亮，周期为360msON/360msOFF，直到关闭危险开关时为止。
∙若以上转向灯有故障，在按下危险开关后，其他转向灯闪烁频率加倍。
五．电动车窗控制前后电动窗控制：∙只有当ACC=ON且IGN=ON时，或在点火钥匙从ON打到OFF后的一分钟时间内电动车窗控制才被允许，否则电动车窗控制被禁止。
图解汽车电气技术3-灯光控制（1）
图解汽车电气技术3-灯光控制（1）凌凯汽车技术 2018-03-21 09:05:36汽车灯光控制系统包含很多的功能。
大体可分为远近光、高度自动调整、大灯随动转向灯。
其中，对于近光的控制又可分为常规的卤素灯、疝气大灯与LED大灯。
灯光控制功能的实现，一般由继电器控制或者模块直接控制。
模块直接控制的灯光系统往往还带有灯光监控功能。
本次内容只讲继电器控制的灯光模式，模块直接控制的内容下次详述。
继电器控制灯光继电器控制灯光是指最终由继电器输出控制灯光系统的执行元件工作的灯光控制系统。
1. 功能特点任何一个控制系统采用继电器的目的是小电流控制大负载。
对于继电器的控制，主要有两种控制模式，开关直接控制继电器线圈工作、模块控制继电器线圈工作。
（1）开关直接控制继电器开关直接控制继电器的灯光控制系统，分两种类型。
控制继电器线圈的搭铁与控制继电器线圈的电源。
①控制搭铁继电器由电源供电，当开关闭合后，电流从蓄电池的正极流经继电器1号端子、线圈与2号端子，经过开关搭铁。
形成一个闭合回路，继电器吸合，灯泡点亮。
控制搭铁②控制电源继电器由电源供电，当开关闭合后，电流从蓄电池的正极流经开关、继电器1号端子、线圈2号端子搭铁。
形成一个闭合回路，继电器吸合，灯泡点亮。
控制电源（2）模块控制继电器模块控制继电器是指继电器工作与否取决于控制模块。
控制模块根据相关的输入请求信息或网络上其他模块的请求信息去控制继电器的工作。
如下图所示，继电器的工作取决于模块是否控制继电器线圈搭铁。
控制模块往往根据相关的输入请求信号或网络其他模块的请求信号决定是否控制继电器线圈搭铁。
模块控制继电器2. 系统组成由开关直接控制继电器的电源或者搭铁的这种控制方式目前在汽车车上已经很难见到，所以本次内容中不再讨论。
模块控制继电器的这种控制方式，离不开输入元件、控制模块与输出元件。
（1）输入元件灯光控制系统的输入元件主要有灯光开关、变光开关、底盘高度传感器、阳光强度传感器等。
汽车灯光系统解读
汽车灯光系统解读在汽车的众多组成部分中，灯光系统虽然看似不起眼，却扮演着至关重要的角色。
它不仅为我们在夜间和恶劣天气条件下照亮前行的道路，还通过不同的灯光信号向其他道路使用者传递着重要的信息。
今天，就让我们深入了解一下汽车灯光系统的奥秘。
汽车灯光系统主要由外部灯光和内部灯光两大部分组成。
先来说说外部灯光。
外部灯光中最常见的就是大灯，也就是我们常说的前照灯。
大灯主要分为卤素大灯、氙气大灯和 LED 大灯。
卤素大灯是最传统的一种，成本相对较低，但照明效果一般。
氙气大灯则亮度更高，能耗也相对较低。
而 LED 大灯则是目前较为先进的技术，它不仅亮度高、能耗低，而且使用寿命长。
大灯的作用不言而喻，在夜间或者光线不好的情况下，为驾驶员提供清晰的视野，保障行车安全。
除了大灯，雾灯也是外部灯光中不可或缺的一部分。
雾灯一般安装在汽车的前保险杠下方，其灯光穿透力强，能够在大雾、大雨等恶劣天气条件下，让驾驶员看清道路两侧和前方较近的物体。
在雾天行车时，开启雾灯可以有效提高行车的安全性。
转向灯也是大家再熟悉不过的了。
当车辆需要转弯、变道或者靠边停车时，通过闪烁的转向灯向其他车辆和行人传达自己的行驶意图。
现在很多车型的转向灯都采用了流水式的设计，不仅更加美观，而且警示效果也更好。
刹车灯则在车辆刹车时亮起，提醒后方车辆注意保持车距。
通常情况下，刹车灯的亮度较高，能够在较远的距离被后方车辆察觉。
而后尾灯则包括示宽灯、倒车灯和后雾灯等。
示宽灯在夜间或者光线较暗时开启，用于显示车辆的宽度和轮廓。
倒车灯在车辆倒车时亮起，为驾驶员提供后方的照明。
再来说说汽车的内部灯光。
车内顶灯为车内提供整体的照明，方便乘客在车内寻找物品或者阅读。
而仪表盘灯则用于显示车辆的各种信息，如车速、转速、油量等，让驾驶员能够清晰地了解车辆的运行状态。
此外，还有车门灯、手套箱灯、脚窝灯等，它们都为车内的使用提供了便利。
汽车灯光系统的控制方式也在不断发展。
早期的汽车灯光控制大多是通过手动开关来实现的，而现在越来越多的车型配备了自动灯光控制系统。
汽车大灯调节器 原理
汽车大灯调节器原理
汽车大灯调节器是一种电子设备，用于控制汽车大灯的亮度。
它可以根据驾驶者的需求，通过调节电源电压或调节灯泡亮度来实现大灯亮度的控制。
汽车大灯调节器的原理主要包括以下几个方面：
1. 调节电源电压
汽车大灯调节器可以通过调节电源电压来改变大灯的亮度。
在电源电压稳定的情况下，增加电源电压可以提高大灯亮度；减小电源电压则可以降低大灯亮度。
2. 调节灯泡亮度
汽车大灯调节器还可以通过调节灯泡亮度来实现大灯亮度的控制。
这种方法主要是通过调节灯泡的工作电压或电流来实现，可以使灯泡发出不同亮度的光线。
3. PWM调制
PWM调制是一种常用的汽车大灯调节器工作原理。
它通过控制开关管的导通时间比例，改变电源电压输出的平均值，从而实现大灯亮度的控制。
具体来说，PWM调制将电源电压转换为脉冲信号，通过调节脉冲信号的占空比来实现大灯亮度的控制。
总的来说，汽车大灯调节器的工作原理比较简单，主要是通过调节电源电压、灯泡亮度或PWM调制来实现大灯亮度的控制。
在实际应用中，不同的汽车大灯调节器会采用不同的原理或方法来实现大灯亮度的控制，但它们都可以提高驾驶者的安全性和舒适性。
汽车转向灯控制器的原理
汽车转向灯控制器的原理
汽车转向灯控制器的原理是通过车辆电气系统内的电子元件控制转向灯的开关和闪烁。
一般情况下，汽车的转向灯控制器包括转向灯开关、继电器、灯泡、电路板和电源等组成。
具体原理如下：
1. 转向灯开关：驾驶员通过操作方向盘上的转向灯开关，发送信号给转向灯控制器。
2. 控制信号传输：转向灯控制器接收到来自转向灯开关的信号后，通过电路板上的导线将信号传输到继电器。
3. 继电器：继电器是一个电磁开关，能够通过接通或断开电路来控制电流的流动。
转向灯控制器发送信号给继电器后，继电器将根据信号改变其接通或断开状态。
4. 电源：转向灯控制器将从车辆电气系统提供的电源转换为适当的电压和电流，以供给转向灯的正常工作。
5. 灯泡：继电器接通时，将电流传输到转向灯的灯泡，使其发光。
6. 闪烁：转向灯控制器通过控制继电器的开关状态来实现转向灯的闪烁效果。
即使转向灯开关一直保持打开，转向灯也会周期性地开启和关闭，以产生闪烁的效果。
总结起来，汽车转向灯控制器的原理是通过接收来自转向灯开关的信号，控制继电器的开关状态，并通过提供适当的电源和电路使转向灯灯泡发光和闪烁。
这样
就能够在驾驶时方便其他车辆和行人了解车辆的转向意图。
汽车大灯调节器 原理
汽车大灯调节器原理
汽车大灯调节器原理指的是汽车灯光系统中的一种重要部件，它是用来调节车灯的高度和方向，以确保安全行驶的。
汽车大灯调节器的原理是利用一个电动机来控制车灯的调节，当驾驶员需要调节车灯时，只需按下控制开关，电动机就会开始工作，将车灯调整到适当的位置。
汽车大灯调节器的工作原理主要包括以下几个方面：
1. 电动机控制：汽车大灯调节器的电动机通常采用直流电机或步进电机，控制电路会根据驾驶员的操作指令来控制电动机的启停和转动方向。
2. 传动机构：传动机构主要由电动机、减速器和传动杆组成，通过传动杆将电动机的转动转化为车灯高度和方向的调节。
3. 位置传感器：为了使车灯调节器能够准确地控制车灯的高度和方向，需要安装位置传感器来检测车灯的实际位置，并反馈给控制电路，以便调整电动机的工作状态。
总之，汽车大灯调节器的原理是利用电动机控制传动机构，来实现车灯高度和方向的调节，同时通过位置传感器实时反馈车灯位置，以实现精准控制。
这是汽车灯光系统中的一个非常重要的部件，对于驾驶员的行车安全至关重要。
- 1 -。
汽车灯光控制系统
汽车灯光控制系统概述汽车灯光控制系统是指能够控制汽车灯光的一套系统，包括前照灯、后尾灯、转向灯等灯光设备。
灯光在夜间行驶、转弯、刹车等操作中起着至关重要的作用，能够提高行车平安性，因此良好的汽车灯光控制系统对驾驶员的驾驶体验至关重要。
本文将介绍汽车灯光控制系统的工作原理、常见的控制方式以及近年来的开展趋势。
工作原理汽车灯光控制系统的工作原理是通过车辆电路系统中的控制电路，控制不同灯光设备的开关，从而实现灯光的点亮与熄灭。
通常，汽车灯光控制系统的控制信号来自于驾驶员通过方向盘上的开关和刹车踏板等控制装置的操作。
这些操作会触发对应的信号，并通过电路传输至汽车灯光控制单元，再由控制单元对相应的灯光设备进行开关控制。
控制方式根据不同的汽车型号和功能需求，汽车灯光控制系统有多种不同的控制方式。
手动控制方式手动控制方式是最常见的一种控制方式，驾驶员通过操作方向盘上的开关或按钮来控制灯光的开启和关闭。
例如，驾驶员通过向左或向右拨动方向盘上的杆状开关来控制转向灯的开启和关闭。
刹车踏板也是一种手动控制方式，当驾驶员踩下刹车踏板时，刹车灯会亮起。
自动控制方式自动控制方式是近年来开展起来的一种控制方式。
自动控制方式利用车辆的传感器和计算机系统，通过识别车辆行驶状态和外部环境的变化来自动控制灯光的开关。
例如，当汽车在暗光条件下行驶时，光敏感传感器会感知到环境变暗，此时系统会自动开启前照灯以提供足够的照明。
当车辆转弯时，转向灯也会自动开启，提醒其他驾驶员注意。
远光灯自动控制方式远光灯自动控制方式是一种特殊的自动控制方式。
该系统通过摄像头和计算机系统来控制远光灯的开关。
系统会根据摄像头拍摄到的图像来判断前方道路上的车辆和环境状况，假设检测到与车辆相对方向来车时，系统会自动关闭远光灯以防止对他人造成的不便和眩光。
开展趋势随着科技的不断开展，汽车灯光控制系统也在不断创新和改良。
LED灯技术的应用近年来，随着LED〔Light Emitting Diode〕灯技术的开展和普及，LED灯逐渐取代了传统的卤素灯和氙气灯成为主流的汽车灯光源。
车辆氛围灯控制逻辑
车辆氛围灯控制逻辑车辆氛围灯是车内照明系统的一个重要组成部分，它可以提高车内的舒适感和驾驶体验。
在不同的驾驶场景下，可以通过控制氛围灯的亮度、颜色和模式来调节车内的氛围。
下面介绍车辆氛围灯的控制逻辑。
1. 控制器车辆氛围灯的控制器是一个微控制器，它通过CAN总线或LIN总线与车辆的主控制器通讯，接收车辆控制器的指令，来控制氛围灯的亮度、颜色和模式。
2. 传感器车辆氛围灯的控制还涉及到环境感知系统，比如车辆的光照度传感器、驾驶员行为传感器等。
光照度传感器用于感知车内外的光照强度，根据不同的光照度调节氛围灯的亮度和颜色。
驾驶员行为传感器通过感知驾驶员的行为和情绪来自适应性地调节氛围灯的亮度和颜色，以提供更好的驾驶体验和保证安全。
车辆氛围灯的控制逻辑可以根据不同的场景和需求进行设计。
一般来说，车辆氛围灯的控制逻辑包括以下几个方面：(1) 颜色控制车辆氛围灯可以显示不同的颜色，如红色、蓝色、绿色、白色等。
通过控制器，可以根据不同场景的需求选择不同的颜色，比如在夜间行车时选择柔和的黄色。
在不同的场景下，车辆氛围灯的亮度也需要控制。
比如在夜间行车时需要调节氛围灯的亮度，以不影响驾驶员的视线。
另外，在不同的氛围下，可以根据需求调节氛围灯的亮度，来营造不同的氛围。
车辆氛围灯可以设置不同的模式，如呼吸灯、闪烁灯、流水灯等。
不同的灯光模式可以营造出不同的氛围，增加驾驶员的驾驶体验。
(4) 自适应控制车辆氛围灯的控制还可以根据驾驶员的行为和情绪进行自适应性控制。
比如当驾驶员感到疲劳时，氛围灯可以调整成舒缓的黄色。
总之，车辆氛围灯的控制逻辑需要根据不同的场景和需求进行设计，以提高驾驶体验和安全性。
在未来，随着智能化技术的发展，车辆氛围灯的控制逻辑也将越来越智能化，从而更好地适应驾驶员的需求和情绪。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课题名称汽车灯控制器课题工作内容1)以单片机为核心，8255A处理，最后输出信号；2)要求能输出左转，右转，倒车，故障，雾灯种信号；3)输出信号可以通过按键来改变4)完成系统电路设计；5)完成系统软件设计；6)完成系统Proteus下的仿真。
5）完成课程设计报告。
指标要求利用8255电路进程安排第一天：下达任务、理解课题要求、收集和消化相关资料；第二天：方案论证和制定，元器件采购；第三～四天：硬件制作、调试第五～八天：软件设计、调试第九天：根据设计内容，撰写设计报告第十天：作品演示、答辩考核主要参考文献《单片机应用系统设计技术》张齐著电子工业出版社《单片机原理及应用技术》范力旻电子工业出版社《例说8051》谢亮、陈敌北、张义和人民邮电出版社《单片机C语言应用100例》王东锋王会良电子工业出版社《51系列单片机设计实例》楼然苗李光飞北航出版社地点秋白楼起止日期2012.6.10-6.23目录第一章汽车控制灯的设计 (1)1.1课程设计的目的 (1)1.2课程设计要求 (1)第二章设计方案 (1)2.1系统主要功能 (1)2.2系统硬件构成及功能 (1)2.2.1 AT89C52单片机及其说明 (1)2.2.2资源分配 (4)2.2.3硬件设计 (4)2.3 软件设计 (6)第三章仿真图........................................................................ . (7)第四章问题与总结 (7)参考文献 (8)附录一元器件清单 (10)附录二程序清单 (10)附录三电路原理图和物图 (10)第一章汽车控制灯的设计本次单片机的控制系统以AT89C52为控制器；键盘为输入信号，由于AT89C52本身的功能强大，汽车转弯灯的驱动用单片机的驱动功能来完成。
使得单片机的功能得到了充分的运用；并且显示电路从并行I/O口输出，由限流电阻和发光二极管组成，低电平使发光二极管导通，显示出相应的转弯信号；为提升了系统的可靠性，本方案中有故障检测电路和报警电路，能对每条显示电路进行现场监控，若有故障，发出报警信号，具有一定的检测功能。
1.1课程设计的目的：1、巩固、加深和扩大单片机应用的知识面，提高综合及灵活运用所学知识解决实际课题设计的能力。
2、培养针对课题需要，选择和查阅有关手册、图表及文献资料的能力，提高组成系统、编程、调试的动脑动手能力。
3、通过对课题设计方案的分析、选择、比较，熟悉运用单片机系统开发、软硬件设计的方法内容及步骤。
4、掌握AT89C52,8255A的接口电路，及使用方法。
5、熟悉掌握函数信号发生器的工作原理。
1.2课程设计要求：1、熟悉组成系统中的实验模块原理，画出实验原理图。
2、写出完整的设计任务书：课题的名称、系统的功能、硬件原理图、软件框图、元件清单、程序清单、参考文献。
第2章设计方案2.1系统主要功能汽车转弯灯单片机控制系统电路是由单片机AT89C52、复位、电源、时钟、LED 显示电路、故障检测电路、按键电路构成。
电源电路给控制相关电路提供所需电源；复位电路供上电或按键时复位用。
当要求重新启动单片机或者单片机处于死循环时，都可以由此电路来实现；时钟电路用来产生时钟脉冲信号，供工作使用；通过并行I/O 口构成键盘和显示电路，输入程序，即可实现汽车转弯灯中各信号灯的功能操作；系统的可靠性有所提高。
2.2系统硬件构成及功能2.2.1 STC89C52单片机及其说明STC89C52为8 位通用微处理器图1.PDIP封装的AT89C52引脚图采用工业标准的C51内核，在内部功能及管脚排布上与通用的8xc52 相同，其主要用于会聚调整时的功能控制。
功能包括对会聚主IC 内部寄存器、数据RAM 及外部接口等功能部件的初始化，会聚调整控制，会聚测试图控制，红外遥控信号IR的接收解码及与主板CPU通信等。
主要管脚有：XTAL1（19 脚）和XTAL2（18 脚）为振荡器输入输出端口，外接12MHz 晶振。
RST/Vpd（9 脚）为复位输入端口，外接电阻电容组成的复位电路。
VCC（40 脚）和VSS（20 脚）为供电端口，分别接+5V电源的正负端。
P0~P3 为可编程通用I/O 脚，其功能用途由软件定义，在本设计中，P0 端口（32~39 脚）被定义为N1 功能控制端口，分别与N1的相应功能管脚相连接，13 脚定义为IR输入端，10 脚和11脚定义为I2C总线控制端口，分别连接N1的SDAS（18脚）和SCLS（19脚）端口，12 脚、27 脚及28 脚定义为握手信号功能端口，连接主板CPU 的相应功能端，用于当前制式的检测及会聚调整状态进入的控制功能。
P0 口P0 口是一组8 位漏极开路型双向I/O 口， 也即地址/数据总线复用口。
作为输出口用时，每位能吸收电流的方式驱动8 个TTL 逻辑门电路，对端口P0 写“1”时，可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8 位）和数据总线复用，在访问期间激活内部上拉电阻。
在Flash 编程时，P0 口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上拉电阻。
P1 口P1 是一个带内部上拉电阻的8 位双向I/O 口， P1 的输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻辑门电路。
对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口。
作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流(IIL)。
Flash 编程和程序校验期间，P1 接收低8 位地址。
P2 口P2 是一个带有内部上拉电阻的8 位双向I/O 口，P2 的输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻辑门电路。
对端口P2 写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口，作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流(IIL)。
在访问外部程序存储器或16 位地址的外部数据存储器时，P2 口送出高8 位地址数据。
在访问8 位地址的外部数据存储器时，P2 口输出P2 锁存器的内容。
Flash 编程或校验时，P2亦接收高位地址和一些控制信号。
P3 口P3 口是一组带有内部上拉电阻的8 位双向I/O 口。
P3 口输出缓冲级可驱动（吸收或输出电流）4 个TTL 逻辑门电路。
对P3 口写入“1”时，它们被内部上拉电阻拉高并可作为输入端口。
此时，被外部拉低的P3 口将用上拉电阻输出电流（IIL ）。
P3 口除了作为一般的I/O 口线外，更重要的用途是它的第二功能P3 口还接收一些用于Flash 闪速存储器编程和程序校验的控制信号。
RST复位输入。
当振荡器工作时，RST 引脚出现两个机器周期以上高电平将使单片机复位。
ALE/PROG _____________当访问外部程序存储器或数据存储器时，ALE （地址锁存允许）输出脉冲用于锁存地址的低8 位字节。
一般情况下，ALE 仍以时钟振荡频率的1/6 输出固定的脉冲信号，因此它可对外输出时钟或用于定时目的。
要注意的是：每当访问外部数据存储器时将跳过一个ALE 脉冲。
对Flash 存储器编程期间，该引脚还用于输入编程脉冲（PROG ）。
如有必要，可通过对特殊功能寄存器（SFR ）区中的8EH 单元的D0 位置位，可禁止ALE 操作。
该位置位后，只有一条MOVX 和MOVC 指令才能将ALE 激活。
此外，该引脚会被微弱拉高，单片机执行外部程序时，应设置ALE 禁止位无效。
PSEN _____________程序储存允许（PSEN ）输出是外部程序存储器的读选通信号，当STC89C52 由外部程序存储器取指令（或数据）时，每个机器周期两次PSEN 有效，即输出两个脉冲。
在此期间，当访问外部数据存储器，将跳过两次PSEN 信号。
EA ______/ VPP外部访问允许。
欲使CPU 仅访问外部程序存储器（地址为0000H —FFFFH ），EA 端必须保持低电平（接 地）。
需注意的是：如果加密位LB1 被编程，复位时内部会锁存EA 端状态。
如EA 端为高电平（接Vcc 端），CPU 则执行内部程序存储器中的指令。
Flash 存储器编程时，该引脚加上+12V 的编程允许电源Vpp ，当然这必须是该器件是使用12V 编程电压Vpp 。
XTAL1振荡器反相放大器的及内部时钟发生器的输入端。
XTAL2振荡器反相放大器的输出端。
特殊功能寄存器在STC89C52 片内存储器中，80H-FFH 共128 个单元为特殊功能寄存器（SFE ），SFR 的地址空间映象如表2 所示。
并非所有的地址都被定义，从80H —FFH 共128 个字节只有一部分被定义，还有相当一部分没有定义。
对没有定义的单元读写将是无效的，读出的数值将不确定，而写入的数据也将丢失。
不应将数据“1”写入未定义的单元，由于这些单元在将来的产品中可能赋予新的功能，在这种情况下，复位后这些单元数值总是“0”。
STC89C52除了与STC89C51所有的定时/计数器0 和定时/计数器1 外，还增加了一个定时/计数器2。
定时/计数器2 的控制和状态位位于T2CON 、T2MOD ，寄存器对（RCAO2H 、RCAP2L ）是定时器2 在16位捕获方式或16位 自动重装载方式下的捕获/自动重装载寄存器。
数据存储器AT89C52 有256 个字节的内部RAM ，80H-FFH 高128 个字节与特殊功能寄存器（SFR ）地址是重叠的，也就是高128字节的RAM 和特殊功能寄存器的地址是相同的，但物理上它们是分开的。
当一条指令访问7FH 以上的内部地址单元时，指令中使用的寻址方式是不同的，也即寻址方式决定是访问高128 字节RAM 还是访问特殊功能寄存器。
如果指令是直接寻址方式则为访问特殊功能寄存器。
间接寻址指令访问高128 字节RAM，堆栈操作也是间接寻址方式，所以，高128 位数据RAM 亦可作为堆栈区使用。
2.2.2 资源分配晶振采用12MHZ。
P1口的P1.0-P1.4分别与四个按键连接，分别控制波形切换、频率加、频率减，占空比加，占空比减。
P2口与DAC0832的D0-D7数据输入端相连。
P3口用来控制DAC0832的输入寄存器选择信号CS。
2.2.2硬件设计时钟电路采用单片机内部晶振。
如图3所示。
在MCS-51系列单片机内部有一个高增益反向放大器，其输入端为芯片引脚XTAL1，输出端为引脚XTAL2。
而在芯片外部XTAL1和XTAL2之间跨接晶体振荡器和微调电容，形成反馈电路，就构成了一个稳定的自激振荡器。
外接晶体（石英或陶瓷，陶瓷的精度不高，但价格便宜）振荡器以及电容C1和C2构成并联谐振电路，接在放大器的反馈回路中， C1和C2的大小会对振荡器频率的高低、振荡器的稳定性、起振的快速性和温度特性有一定的影响。
