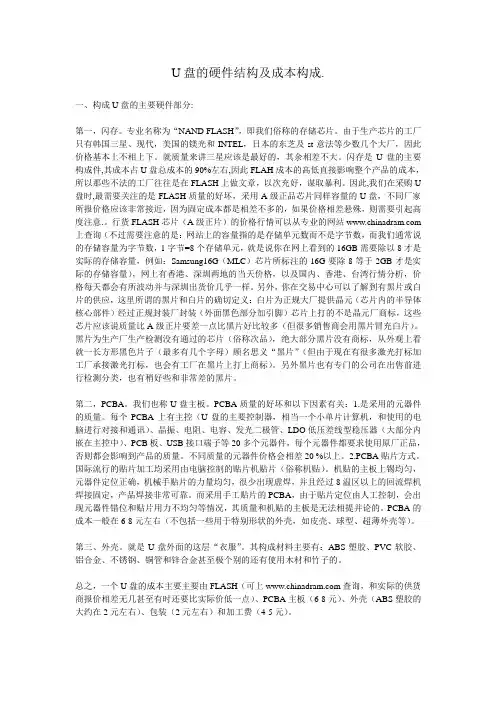

U盘的硬件结构及成本构成
U盘的硬件结构及成本构成.一、构成U盘的主要硬件部分:第一，闪存。
专业名称为“NAND FLASH”，即我们俗称的存储芯片。
由于生产芯片的工厂只有韩国三星、现代，美国的镁光和INTEL，日本的东芝及st意法等少数几个大厂，因此价格基本上不相上下。
就质量来讲三星应该是最好的，其余相差不大。
闪存是U盘的主要构成件,其成本占U盘总成本的90%左右,因此FLAH成本的高低直接影响整个产品的成本，所以那些不法的工厂往往是在FLASH上做文章，以次充好，谋取暴利。
因此,我们在采购U 盘时,最需要关注的是FLASH质量的好坏，采用A级正品芯片同样容量的U盘，不同厂家所报价格应该非常接近，因为固定成本都是相差不多的，如果价格相差悬殊，则需要引起高度注意.。
行货FLASH芯片（A级正片）的价格行情可以从专业的网站 上查询（不过需要注意的是：网站上的容量指的是存储单元数而不是字节数，而我们通常说的存储容量为字节数，1字节=8个存储单元，就是说你在网上看到的16GB需要除以8才是实际的存储容量，例如：Samsung16G（MLC）芯片所标注的16G要除8等于2GB才是实际的存储容量），网上有香港、深圳两地的当天价格，以及国内、香港、台湾行情分析，价格每天都会有所波动并与深圳出货价几乎一样。
另外，你在交易中心可以了解到有黑片或白片的供应，这里所谓的黑片和白片的确切定义：白片为正规大厂提供晶元（芯片内的半导体核心部件）经过正规封装厂封装（外面黑色部分加引脚）芯片上打的不是晶元厂商标，这些芯片应该说质量比A级正片要差一点比黑片好比较多（但很多销售商会用黑片冒充白片）。
黑片为生产厂生产检测没有通过的芯片（俗称次品），绝大部分黑片没有商标，从外观上看就一长方形黑色片子（最多有几个字母）顾名思义“黑片”（但由于现在有很多激光打标加工厂承接激光打标，也会有工厂在黑片上打上商标）。
另外黑片也有专门的公司在出售前进行检测分类，也有稍好些和非常差的黑片。
DIY自制U盘的做法
DIY自制U盘的做法(图解)来源：作者：时间：2008-05-04材料工具：硬件：首先需要一块好的U盘主控板（可去淘宝），一片闪存（FLASH，也可从旧的MP3拆），一把电烙铁，焊锡若干。
软件：相应的U盘套件量产工具iCreate5062，还要有一定的动手能力^_^开工。
1、本例以iCreat5062方案的U盘电路板为例，首先用热风枪吹下废旧MP3上的FLASH待用（如图）如果没有热风枪，也可用电烙铁在闪存的引脚上搪满焊锡，加热后用小刀将闪存取下（如图）。
2、将焊下的闪存引脚上的锡清理干净，如脚有歪的要整对齐，找到闪存的第1脚（就是有个小坑的一边），对准U盘电路板的第一脚标志（如图），帖上去，各个脚与电路板上的铜箔一定要对准，有条件的可以涂一点松香水方便焊接。
（如果有现成的FLASH，以上几步就可以省略了）3、先用电烙铁将FLASH的周围四个引脚加锡固定，如果引脚没有对齐，可以再调整，确认对准了之后，在FLASH的引脚上搪满焊锡，用“拖焊”的方法把闪存焊到电路板上（如图）PS：拖焊闪存时最好用镊子之类的工具把闪存夹紧，以防虚焊（如下图）如果最后几个引脚有锡沾连，无法拖焊干净，可以借助吸锡器（如图）4、经过一番苦战，FLASH终于焊上去了，再次检查一下各引脚有无短路(最好在有放大镜的台灯下看一下)，做维修本来就是细心为上。
5、把这个半成品的U盘插入电脑，点击U盘盘符会提示如下：6、运行下载下来的iCreate5062方案修复工具软件：7、点击选项”OPTION“，再选”Flash TEST“，勾选上Low Level Format，如图：8、点RUN运行，程序会提示正在格式化，完成后后提示FLASH的容量并显示GOOD。
PS：如果程序提示FLASH ERROR等信息，应检查一下闪存是否是主控板支持的类型，闪存是否有虚焊等。
9、装上外壳，一个完好的U盘就呈现在我们面前啦，是不是有点成就感。
U盘量产失败恢复

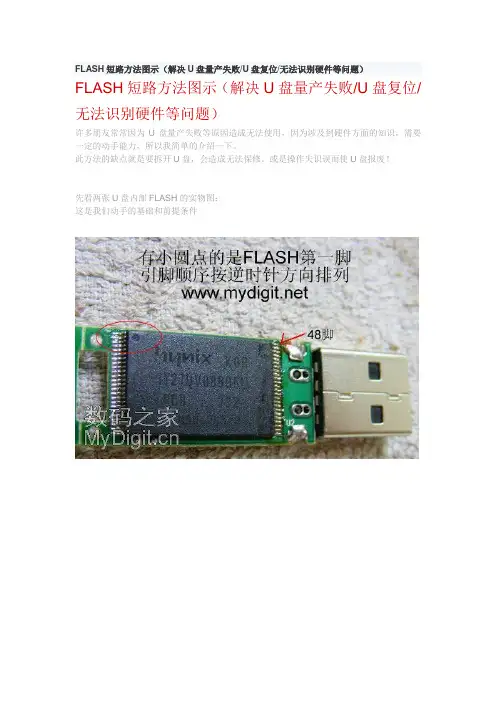

FLASH短路方法图示（解决U盘量产失败/U盘复位/无法识别硬件等问题）FLASH短路方法图示（解决U盘量产失败/U盘复位/无法识别硬件等问题）许多朋友常常因为U盘量产失败等原因造成无法使用，因为涉及到硬件方面的知识，需要一定的动手能力，所以我简单的介绍一下。
此方法的缺点就是要拆开U盘，会造成无法保修。
或是操作失识误而使U盘报废！先看两张U盘内部FLASH的实物图：这是我们动手的基础和前提条件再看一张制作的FLASH引脚功能图：这个说明是用在MP3上的下面开始了SM321主控U盘在一次量产的过程中，突然断电了再次插上U盘，发现量产工具中识别不到设备但在电脑屏幕右下方可以发现一个安全弹出USB设备的箭头图标提示：安全弹出USB Mass Storage Device有人说，这不识别到了吗？再认真一看，不对呀，怎么没有显示驱动器盘符？再打开我的电脑，也找不到这个U盘图标量产工程就这么夭折了。
看来要来“硬”的了！拿出镊子，取出刀子，剖开U盘，一气呵成结果就是U盘外壳报废了，看来心急吃不了热豆腐所以大家还是对自已的“小U”温柔些，慢工出细活嘛按上面的常识，你用镊子插入“小U”的小蜜，人称小闪存的29和30腿之间O-yeah量产工具找到了，状态显示“Ready”，虽说容量显示为0MB，老子不管了，反正人家不是说“Ready”了嘛此时激动的情就像是火箭倒数发射升空一样，我忐忑不安的按了“开始”，成败在此一举！可老天爷并没有为难为，让我“pass”了终于松了一口气重新插入“U盘”她竟然给了我一个“H”呵呵识别出来了H 是盘符1、有时更换到另一个USB端口可以找到设备，这样不不需拆开短路了2、在电脑管理工具中用“磁盘管理“把U盘初始化后分配盘符，也可以解决一些此类问题目前常见的FLISH芯片的针脚定义可以到这里了解一下/fantasy_li/blog/item/7fcb6f3d372 b783671cf6c69.html如果你的SMI方案U盘无法拆开或在保期内，请用下面的方法慧荣SM32x方案工厂驱动安装方法(SMI FactoryDriver)关于怎么安装慧荣工厂驱动不懂的可以到本空间里面找一下进入工程模式（解决量产时提示FAIL失败问题）：。
金土顿4GU盘量产教程
金土顿4GU盘量产教程（详细）金土顿4GU盘量产教程特别提醒：实际情况是用量产工具修好了很多坏盘，但可能弄坏了更多好盘。
当然，只要U盘的容量越来越大，价格越来越便宜，我们“量产”的冲动就会愈来愈强烈！（我差不多想起了《汉武大帝》电视剧中“……永不停歇……”的那句歌词）为了提神，先看一个做好的效果如下：三个U盘（2个可移动盘1个CDROM）磁盘管理中3个盘一预备知识何为“量产”：顾名思义即大批量生产。
因为现在的电脑USB接口较多，而各种U盘的参数均可以通过软件更改，加之一些共用的数据有时也要统一写入到U盘，于是各闪盘芯片厂家均自主开发了设置写入软件，能够利用电脑上的USB口对多个U盘进行写入操作，因此称为“量产”。
这无疑给一些单位小批量生产特殊格式的U盘提供了方便，而广大的爱好者也用来定制自己的U盘，当然爱好者的“产量”是很低的。
究其过程，有点象写主板Bios，称为“烧录”更适当一些，主板Bios写坏了不能开机，U盘写坏了不要紧，机子不会“死”，可以再写，因此大家都想“量产”一把。
笔者分析，U盘量产变得热门还有几个原因。
一者就是操作系统软件并没有提供对U盘进行分区的功能，随着U盘容量的增加，分区也应该是理所当然的，我想未来的操作系统可能会加这个功能；二者就是硬件支持上了台阶，首先是新的主板对USB设备提供了Bios级的支持，使主板对U盘的识别更好，速度更快。
再一个就是U盘越做越小巧，容量却越做越大，速度越做越快；三者就是U盘启动技术变得成熟，象Windows嵌入式技术（即WindowsPE），新的一些DOS维护工具，如Grub引导技术等。
U盘如此小巧、又能自启动机器，在电脑维护上具有无可比拟的优势，特别是WindowsPE技术，使得从U盘启动的系统可以进行日常的应用，这是一个多么大的变革，再仔细想一下这种影响有多大？笔者要在这里作个大胆预测，以后笔记本本可能会慢慢消亡，不远的将来，台式机到处都有，每个人怀揣几个大容量U盘，插入-->开机-->按F11-->选从俺的U盘启动-->进俺自己的U盘PE系统?看电影玩游戏上网破解盗资料……真不敢想像，系统安全性可能要重新评估……听说现在有的人在网吧上网从来就不用花钱的了，他根本不从你的系统启动，你能够计费吗？（我建议老板用泥巴将USB接口塞了，这是终极解决方案！！）这里不妨再作一个预测，如果U盘速度能够更快、容量能够更大的话，台式电脑硬盘都会消失，谁会把自己的资料放到人人都能用U盘启动的电脑上？因此干脆不装了，让用户将所有东西都用U盘随身携带吧！当然，前景是很诱人的，不过因为生产标准未统一，导致U盘内部格式不一，因此各个厂家的量产工具都不一样，就是同一个厂家不同型号的也不一样，所以此文在量产工具的具体设置上是无通用性的，希望读者注意。
U盘电路板结构图解说明及简单维修
U盘电路板结构图解说明及简单维修U盘的结构比较简单，主要是由USB插头、主控芯片、稳压IC(LDO)、晶振、闪存(FLASH)、PCB板、帖片电阻、电容、发光二极管(LED)等组成。
USB插头：容易出现和电路板虚焊，造成U盘无法被电脑识别，如果是电源脚虚焊，会使U盘插上电脑无任何反映。
有时将U盘摇动一下电脑上又可以识别，就可以判断USB插口接触不良。
只要将其补焊即可解决问题。
稳压IC：又称LDO，其输入端5V，输出3V，有些劣质U盘的稳压IC很小，容易过热而烧毁。
还有USB电源接反也会造成稳压IC烧毁。
维修时可以用万用表测量其输入电压和输出电压。
如无3V输出，可能就是稳压IC坏了。
但有一种情况，输出电压偏低，且主控发烫，这时就是主控烧了。
还有些U盘会在USB+5V和稳压IC之间串一个0欧姆的保护电阻，此时稳压IC没有5V输入电压就是它坏了。
现在许多主控都将LDO集成到主控内部了，所以我们会看到许多U盘都没有外置LDO了，它们都是USB+5V电压直接输入。
这种情况就要换主控了。
晶振：早期的U盘大多都是用6M的晶振，现在的U盘则普遍采用12M晶振。
晶振不耐摔，所以它是U盘上的易损件，最好的维修方法就是用相同频率的晶振直接代换。
主控芯片：主控制芯片负责闪存与USB连接，是U盘的核心，我们一般所说的U盘方案就是指主控芯片的型号。
量产工具也是与它对应的。
有些主控芯片还要输入3V的电压给FLASH供电，保证闪存的正常工作。
FLASH焊盘：它的作用是固定闪存，使闪存与主控连接。
受外力挤压后容易使闪存与焊盘接触不良，这时会造成电脑上的U盘打不开，无法存储文件等。
只要将闪存的引脚补焊一下就可以修复，也即我们常说的拖焊。
U盘维修详细教程以下故障在维修时，首先要排除USB接口损坏及PCB板虚焊、及USB延长线正常的情况下，再维修判断。
1、U盘插到机器上没有任何反应维修思路：根据故障现象判断，U盘整机没有工作，而U盘工作所要具备的条件也就是我们维修的重点。
硬盘拆解图解
硬盘拆解图解1TB Seagate ST31000333AS这块绿色电路版，由SATA接头、电源接头组成的板子称为印刷回路板，简称PCB。
PCB内含电路零组件。
而黑色铝质外壳内部组件称为磁头和硬盘组件，通称为HDA。
而铝质外壳则称为硬盘基底。
现在拆卸PCB电路板并翻到反面，检视反面的电子零组件。
MCU控制器硬盘PCB上最大控制器为MCU （Micro Controller Unit），MCU主要功能：1、计算读写通道A/D，D/A2、掌控全盘硬盘运作状况。
3、MCU 另担当的Protocol 与控制器间的转换。
DDR DRAMDDR DRAM 32MB ，实际上32MB Cache 部份会被硬盘挪用放入硬盘运作程序。
前言已叙述，硬盘如同一个embedded system 。
需要加载OS运作。
VCM控制器下一个芯片是V oice Coil Motor controller，通称VCM控制器。
这是PCB板上最耗电的芯片，VCM控制器控制电机马达的转动及磁头移动及定位，VCM控制器可在高达工作温度Flash芯片Flash芯片储存部分的硬盘韧体与模块在盘片上位置DATA ，当你通电启动硬盘时，MCU芯片会读取Flash芯片内的数据到内存内并且开始编码。
如果缺少了这样的步骤，硬盘无法运转。
有时候，某些厂牌的硬盘PCB板上并没有Flash芯片，这表示原本Flash 芯片内的数据已存在MCU芯片内了。
震动传感器震动传感器可以感应硬盘多余的震动并且传送讯号给VCM控制器，VCM控制器接受讯号以后马上停止并复位磁头，在某些情况下，甚至会停止盘片转动，这个理论上会保护硬盘免于受损，但是实际上并无法达成保护的目的，所以请好好保护硬盘，别摔落、碰撞!在某些硬盘中，震动传感器可以感测轻微振动，而VCM控制器可以藉由震动传感器传送的讯号调整磁头的运动，这样的硬盘通常都会配有两组以上的震动传感器。
二级体另外一个保护的零组件是瞬态电压抑制二极管（Transient Voltage Suppression diode）或简称为TVS二极管。
计算机组装与维修5.3.1
光驱及U盘组成
1、光驱
光驱，是电脑用来读写光碟的一种设备，也是在台式机和笔记本电脑里比较常见的一个部件。
按照放置位置分为内置光驱和外置光驱，外置光驱也称便携式光驱。
图5-3-1 内置光驱图5-3-2 外置光驱光驱是一个结合光学、机械及电子技术的产品。
在光学和电子结合方面，由激光二极管产生光束，经过处理后光束更集中且能精确控制，光束首先打在光盘上，再由光盘反射回来，经过光检测器捕获信号。
光盘上有两种状态，即凹点和空白，它们的反射信号相反，很容易经过光检测器识别。
检测器所得到的信息只是光盘上凹凸点的排列方式，驱动器中有专门的部件把它转换并进行校验，然后我们才能得到实际数据。
光盘在光驱中高速地转动，激光头在伺服电机的控制下前后移动读取数据。
2、U盘
U盘，全称USB闪存盘，英文名“USB flash disk”。
它是一种使用USB接口的无需物理驱动器的微型高容量移动存储产品，通过USB接口与电脑连接，实现即插即用。
U盘由于较高的性价比、极强的抗震性以及小巧便于携带，已成为我们生活和工作中必不可少的电子产品之一。
那么，这个小小的U盘是由什么组成的呢？简单说来，U盘无非是由外壳和机芯组成的。
机芯上有两个重要的芯片，一个是储存芯片，也叫闪存芯片，另一个叫主控芯片。
主控芯片可以让电脑知道闪存芯片是一个“磁盘”、容量有多少、是什么文件系统等，同时对U盘进行读、写操作时，都要用到它，而主控芯片用的数据储存在闪存芯片里，所以我们可用的容量都要比标识的容量小，例如8G的U盘我们只能用7.6G左右。
图5-3-3 U盘及其内部的芯片。
Kingston（金士顿）U盘修复量产成功经验原创
Kingston（金士顿）U盘修复量产成功经验原创金士顿U盘修复U盘型号:4G 扭盖,然后外壳丝印为KingstonDataTraveler 4GB故障现象:不能格式化,不能拷贝读写文件,可以看到U盘里有文件初步分析:从现象看,可以知道是U盘的软件出问题了,硬件是没有问题,所以有信心把它修复好找了好多的量厂工具,但是都无法修复,经过我一天的修复,实在没办法就把U盘拆掉了,现在为我的操作过程操作步骤:1,未修复之前, 使用ChipGenius工具查看U盘的信息2,于是根据该信息,在网络上查找各种量产工具,无法修复都提示出错,错误信息都有以下几种A, 16 - ASIC test error 1B, 3 - No flash chips on board.C, 3 - [主控类型设定不对] (中文版英文版本都有,我就不对错误翻译了)3,于是开始怀疑量产工具是否有用,是否是针对我这个型号的U盘?后面经过在网上查询发现, ChipGenius这个软件可能会读错信息4,经过进一步的查询,发现ChipGenius这个软件确实读错信息了,于是我又查到可以通过钢口号知道主控芯片的型号,但是,我发现我的U盘由于使用了多次,钢口号已经不再清晰,放弃该方法5,后来又查询到,可以通过设备序列号判断主控芯片的型号金士顿主控正确视别法(比看钢口号准)只要你的U盘是正品, 而还没自行量产过,由设备序列号(只适用于24位SN)来判别主控, 是一定准的1) SkyMedia13th code is 'A'somelee: 001D0F0CAA76A990F59D0175 款款问伊: 001D0F1FEBFDAA3117471319 puyer: 0019E06B07AFA9B19778009E zjdpass: 0019E06B07EEA9A0B77B02022) Phison13th code is 'B' or 'E'Phison: 001CC0EC30C4E9C1B6BD008F trackln: 001372982C4BB920160001583) 3S13th code is 'C' or 'F'wangzhen660:001CC0EC34C2F03187DB24DD lianghaoxi: 001CC0EC3036C021C6AE064E luo591: 001CC0EC346CF03147E70F13 ghostxdy: 001D0F0CE85EF0316655064D款款问伊: 001CC0EC34D1F01116A00E3B001CC0C60DBBC011E423077Ejkok20: 001372997BD5F040463406B7emil: 001CC0EC2F41C03076B3064B001372982A06F9B116420DB30018F30BC0EFF9B1917FCA28001CC0EC345DC030169C072F001CC0EC2F18C021C6B00651emil77: 001CC05FE8ECF040C922129B这样子不仅可以用ChipGenius 的设备序列号讯息知道所用的主控, 就不会被ChipGenius误导,也可以知道你的U盘的生产日期了根据这个方法,我发现我的U盘芯片应该是3S的F:说明我的主控芯片是3S的0619:表示我的U盘是2010年6月19日生产的从这个信息可以看出来,我刚开始是被ChipGenius误导了.于是我根据这个信息,就在网络上查找3S芯片的量产工具,最后还是没有成功,我下过的量厂工具包有1, TC58NC6686_MPTOOL.rar2, TC58NC6686GIF量产工具.rar3, sk6211ba.rar4, SK6211BA量产工具20080917汉化版1249563575098.rar 5, SK6211_20090227_BA.rar6, CDROM大全.rar7, U3S_MP_V2159.rar以上1,2,3,4,5都是被ChipGenius误导而下载的量产工具,6,7是下载的3S芯片的量产工具，但是还是提示错误,错误码为: No flash chips onboard. 因此,怀疑是FLASH芯片不能识别的缘故,所以重新查找量产工具6,由于不拆开U盘,无法知道主控芯片的型号,也不可能知道FLASH 的型号,于是就动手把U盘拆掉了(新的U盘,为了保修最好是不要拆掉,因为外壳是用高周波压制的,拆掉后很容易看出来是有拆过,而且量产时序列号是),拆掉才知道,主控芯片确实是3S的,具体信息为:2.钢口号DT101C/4Gc****-319 aoolf (****为模糊无法识别)os ******** tawan (****为模糊无法识别)3.拆开硬件Flash芯片丝印为四行115T047LFHVPF4M40942115T047LF-3S-1(东芝黑片，TOSHIBA 43nm D2 Normal Flash)主控：SSS6691于是在网络上搜索FLASH的型号信息,这样就把对的量产工具找到了/read.php?tid=204928&page=e&#a 该帖子有介绍方法及工具名称,由于无法下载(我不是注册用户),于是我把量产工具的名称记下(工具名为:MP_Ver2162_All.rar),到百度找下载的地方, http://good.gd/541396.htm 该网址就有下载以下为下载完后,我进行的操作:1,进入文件包,打开软件U3S_MP_V2162.exe2,出现如下选择量产模式,由前面读出的FLASH信息可知道,我应该选择如下的模式3,选择后,出下如下画面,点开始,开始量产4,量产过程5,量产结束,用时19S3,量产成功后再次用ChipGenius读出的信息为4,如果量产后有其他问题,或者自己想玩玩,可以点设置,对量产过程进行设置.4,设置需要密码,点击密码项,输入密码: 5526568 就可以进行设置了,具体设置的功能,自己去慢慢摸索.总结:多尝试,多用心去找资料,你会慢慢了解,苦心人天不负,一定可以找到办法解决问题的。
金士顿 4G旋转U盘 DT101 G2 群联PS2250 量产
金士顿4G旋转U盘DT 101 G2 金士顿8G旋转U盘DT101 G2量产前用ChipGenius检测芯片信息的.（注意:识别不到上图的信息，就不要往下操作了，不然U盘会报销。
不是同样的U盘外观，芯片就是一样的）用GetInfo 可以查出如图(MPALL v3.08 里有，下面有下载地址）1 输入U盘所在的驱动盘符,按read2 主控版本2251-503 MPALL v3.094 固件日期2010年4月20日（新买的U盘嘛）（注意：getinof.exe 识别不到以上的信息，就不要往下操作了，不然U盘会报销。
不是同样的U盘外观，芯片就是一样的）这里我用到的量产工具：MPALL v3.08 进行量产下载地址: /source/2638371重要提示：千万不要烧入固件，我第一个就是这样挂的，结果跑去找老板换了一个，千万不要选择烧入固件否则比挂，嘿嘿配置如下大家看吧：运行MPParamEdit_F1.exeSetting Type 对话框中选择"Basic Setting" "New Setting" 按ok进入,并设置参数如下图我这里保存名字为ZC.ini ，过程不用发吧照着选就行了 .然后运行MPALL_F1_7F00_DL07_v308_00.exe ,我们回到主界面：注意画圈的地方选上你刚配置的文件即可；激动的时刻到了Stsrt---------------------------等待中......不报红OK 恭喜你成功！！！有什么问题直接回复；量产成功后信息如下：设备名称: Kingston DT 101 G2速度测试结果摘要:物理操作速度R:21.6MB/s W:6.4MB/s 创建文件速度 2.42 ms/file删除文件速度 2.19 ms/file4K随机读写速度R:3.2MB/s W:0.5MB/s 512K随机读写速度R:17.7MB/s W:5.3MB/s 4K文件复制速度R:0.6MB/s W:0.1MB/s 32MB文件复制速度R:13.8MB/s W:4.1MB/s设备名称: USB DISK CD速度测试结果摘要:物理操作速度R:22.6MB/s W:7.2MB/s创建文件速度 2.34 ms/file删除文件速度 5.00 ms/file4K随机读写速度R:2.5MB/s W:0.7MB/s512K随机读写速度R:17.7MB/s W:3.2MB/s4K文件复制速度R:0.8MB/s W:0.1MB/s32MB文件复制速度R:16.9MB/s W:5.3MB/s感觉速度没什么太大的提升，应该是没有烧入固件的原因吧。
U盘结构介绍及数据恢复方法
U盘结构介绍及数据恢复方法U盘连接到电脑的USB接口后，U盘的资料可与电脑交换，是移动存储设备之一。
很多重要电脑数据存在里面，U盘小巧便于携带、存储容量大、价格便宜、性能可靠等特点，受到广大用户储存数据设备选择。
那么真的了解U盘吗？U盘结构介绍U盘结构主要是由USB插头、主控芯片、稳压IC(LDO)、晶振、闪存(FLASH)、PCB板、帖片电阻、电容、发光二极管(LED)等组成。
USB插头：容易出现和电路板虚焊，造成U盘无法被电脑识别，如果是电源脚虚焊，会使U盘插上电脑无任何反映。
有时将U盘摇动一下电脑上又可以识别，就可以判断USB插口接触不良。
只要将其补焊即可解决问题。
稳压IC：又称LDO，容易过热而烧毁。
输出电压偏低，且主控发烫，这时就是主控烧了。
晶振：早期的U盘大多都是用6M的晶振，现在的U盘则普遍采用12M晶振。
晶振不耐摔，所以它是U盘上的易损件，最好的维修方法就是用相同频率的晶振直接代换。
主控芯片：主控制芯片负责闪存与USB连接，是U盘的核心，我们一般所说的U盘方案就是指主控芯片的型号。
量产工具也是与它对应的。
有些主控芯片还要输入3V的电压给FLASH供电，保证闪存的正常工作。
FLASH焊盘：它的作用是固定闪存，使闪存与主控连接。
受外力挤压后容易使闪存与焊盘接触不良，这时会造成电脑上的U盘打不开，无法存储文件等。
只要将闪存的引脚补焊一下就可以修复，也即我们常说的拖焊。
U盘数据恢复工具了解U盘的结构后，遇到U盘数据丢失情况怎么解决？人为误删数据或U盘被病毒删除了数据，或者是我们误格式化U盘数据，只要U盘是在U盘运行良好，没有明显故障。
U盘删除文件后，没有继续使用U盘，没有继续往U盘里写入其他数据的前提下。
无论您的U盘文件删除了多久，都可以尝试进行恢复。
借助迷你兔数据恢复软件来扫描操作！U盘数据人工恢复你的U盘是物理性质的损坏的话，自己操作恢复回来的可能性就极小了。
需要求助于专业的数据恢复人员，对你的U盘进行开盘恢复，因为开盘恢复需要严格的无尘环境，自己无法进行操作，避免造成损坏数据。
换SSD硬盘
直播我换Kingspec的SSD硬盘（32G）的全过程供大家参考今天下午顺丰送来快递了本来想周一有空再慢慢折腾的可是打开包装后就忍不住手痒一不做二不休先试试看了这个是外包装老实说很一般补充：2009年3月9日15：00——才发现标题就把品牌写错了，应该是Kingspec，而不是Kingstec，抱歉对不住纯子MM。
看到回帖XD的问题，顺便统一回答如下：1、牌子就是Kingspec，我找“纯子在线”买的。
感兴趣的XD自己去认证交易区找得到帖子的，这里是技术区，我就不贴淘宝链接了；2、有XD问我这个牌子和赛速的差别，这个我没法回答你，除非我两块都用过才有机会比较；3、做工的问题我只是从自己挑剔的眼光来看的，参照物是日立的40G硬盘而不是其他SSD；4、散热对我很重要，这也是我为什么选择金属外壳的重要原因。
诚如某XD所言，确实可以开塑料模具实现更好的做工。
可是硬盘对我而言，性能比外观重要得多，况且又是插在槽里看不见。
这款SSD使用起来，不仅左掌托没有任何感觉，底壳也没有什么热度；5、希望我做更深入评测的XD，最好能顺便提供给我相应的评测软件或者下载地址。
从侧面角度拍包装盒放在X40的顶盖上拍一张里头除了SSD硬盘，还有4颗螺丝，其他都没有了打开静电塑料袋取出SSD硬盘先拍个正面照仅从外观上看做工有些粗糙感觉模具不够精密如图上下对位有误差缝也有些大了从数据插口看跳线默认的位置是主盘MASTER和我X40上原来的40G硬盘合影正面——背面——厚度对比，可以看出SSD比40G硬盘要薄了不少左为SSD、右为40G硬盘—— 下为SSD、上为40G硬盘——买之前看这里先尝鲜的XD们在抱怨硬盘很难安装不幸的是我也遇到了这第一个问题:把SSD装到金属片上套上外挡板再锁紧4个螺丝（用的原来的没有用SSD盒子里附送的）这些都简单。
但是接下来死活也不能完全插进硬盘槽了。
经过仔细对比发现可能是SSD硬盘针和主板上的硬盘插座不是完美对位每次推进去以后无法使针尖完全对准每个孔。
U盘维修 附U盘电路图
U盘维修附U盘电路图关于坏U盘修复与损坏U盘的文件恢复的方法，可能很多人都知道，不过我在这儿还想再提一下，自己的U盘坏了好几次都修复好了。
经过自己几次的U盘修复经历，和在网上了解的一些信息，我总结出以下内容。
一般U盘故障分为软故障和硬故障，其中以软故障最为常见。
软故障主要是指U盘有坏块，从而导致U盘能被计算机识别，但没有盘符出现，或者有盘符出现，但当打开U盘时却提示要进行格式化，而格式化又不能成功。
前期征兆可能有：U盘读写变慢，文件丢失却仍占用空间等。
这种坏U盘一般都可以通过软件低格修复，目前常用的低格修复工具有Mformat（大家可以去网上搜索下载，使用极其方便，不到一分钟即可修复）,当然一些U盘厂家也会提供一些类似的软件。
笔者认为既然是低格，故障类型也一样，应该硬盘的低格工具Lformat也可以用，但因为Lformat是在dos下运行，相对比较麻烦，且笔者也没有具体试过，所以不推荐使用。
硬故障主要指U盘硬件出现故障，插上U盘后计算机会发现新硬件，但不能出现盘符，拆开U盘没有任何电路板的烧坏或其它损坏痕迹，且应用软故障的方法也不能解决的情况。
（笔者很久以前有一块U盘，因为不能出现盘符，去售后服务部检修，因为笔者也在现场，看他们插了半天，连软修复都没有试，说是没法修了，就直接给换了一块，庆幸之余，也显出了这些人的无知。
）硬故障一般是U 盘里的易损元件晶振由于剧烈振动损坏了，读者可以试着花不到一元钱去电子市场买一块同频的晶振替换原有晶振。
下来要说明坏U盘里的文件恢复问题，U盘文件恢复只存在于软故障中的U盘能被识别，但提示要求格式化却格式化不能成功的情况。
读者可以去网上下载一些类似于EasyRecover等的文件恢复软件，笔者曾应用此软件解决过好几次U盘及硬盘的文件恢复。
就说到这里吧，希望能对大家有用。
这个文章是说手动杀的,你要是觉得麻烦的话下个专杀就可以了,你去baidu搜索:worm.viking专杀,比如:/s?wd=worm%2Eviking%D7%A8%C9%B1&lm=0&si=&rn=10 &ie=gb2312&ct=0&cl=3&f=1&rsp=6就会看见很多的软件了，,应该可以很容易的杀的,不过最好在安全模式下杀毒,谢谢您的关注U盘(优盘)数据恢复主要包括：不正常拔插导致的（提示要格式化、文件丢失）各种问题、误删除、误格式化、病毒破坏、出现物理坏道等，U盘(优盘)恢复率要看U盘(优盘)是否识别，如果U盘无法识别，数据恢复很困难，其他情况U 盘(优盘)数据恢复成功率很高。
金士顿优盘真假辨别
金士顿优盘真假辨别电脑在上商务人士生活中必不可少的工具，而U盘的出现也给很多人带来数据传输以及移动数据的方便，然而在购买这些产品时如何辨别产品的真伪成为了让消费者头疼的大问题。
特别是作为存储介质的数码存储卡、闪存盘。
如果遇到质量低下的假货，轻则导致传输速度下降，严重的甚至会让很多重要数据丢失，损失之大无法估量。
辨别真伪真的就这么难么?金士顿u盘真假辨别方法：外观样式仔细看金士顿优盘识别在优盘市场，这样的小型产品由于制作技术含量不高，所以假货最为泛滥成灾。
尤其是金士顿、宇瞻等大品牌，假货无处不在。
不过，就算仿的再好，假货毕竟是假货，还是有破绽可以找到。
下来笔者就这种高仿优盘和真品进行比较，教你如何来辨别真假优盘。
此类高仿金士顿优盘字体比较亮，颜色鲜艳，材质有点泛白;而真品的字体比较暗沉，材质有着金属般的泛黄色。
还有一类假冒优盘是色彩比较暗，材质也不细腻，手感差，而真品颜色比较鲜艳，光滑感比较强。
从盘体里面的芯片结构也能看出二者的差别：假盘集成的芯片和元器件没真盘的多，电路没真盘的复杂。
总结：其实，只要仔细的辨认，从文中提到的这几点去观察，相信你不会买到假货优盘。
同时，编辑提醒广大消费者，要买到真品还是正规金士顿总代理比较大的分销商处购买，买到正品的机会更大，同时保修有保证，确保万无一失。
火眼金睛—内存看PCB内存行业的龙头老大，销量年年第一，而这也招来了造假者的贪婪目光。
虽然金士顿将内存改为窄板设计，但是很快市场就出现了假货，可谓神速。
真品内存为之前笔者拍的金士顿笔记本内存颗粒特写，采用和假金士顿内存同样的尔必达颗粒，从图中可以清晰看出，真品内存颗粒印刷清晰，而假内存的颗粒则非常暗淡，对比非常鲜明。
价格才是真正的“大头”。
所以通常PCB基本均为正规代工厂制造，而颗粒则采用行话里的“白片”，就是业内所说的次品颗粒，价格非常便宜，但稳定性和兼容性很差。
第一就是金士顿R型商标的微缩字体印刷，在注册商标“R”的周围应该清楚印着相机缘故不能清晰显示出来，不过对照假内存胡乱瞎画而言已经清晰很多了。
短接终极大法将6211金士顿4GU盘修复
短接终极大法将6211金士顿4GU盘修复
1, 拆盘：
从插头那一侧的侧面用美工刀划开一扳就可以了。
不建议用螺丝刀等工具那样会伤害U盘外壳。
2, 短路：
用针或导线将flash的29、30（或D0-D7任意两脚间即可）短接，然后插入电脑usb口，等电脑发现u盘后拔出针或导线就可以了。
注意不要短接了VSS和VCC，然后再用相应量产工具量产即可。
本人用镊子的一头插在flash的1脚的对角线的第5槽上，
即29与30之间的槽上，然后用延长线插到电脑上，软件有反应了。
3, 插入：
4, 量产：
最后量产成三驱三启的,I: J: 盘用的是PE里的ULTRAISO写入硬盘映像。
