光纤组网基础知识
智能变电站光纤基础知识及组网介绍.doc

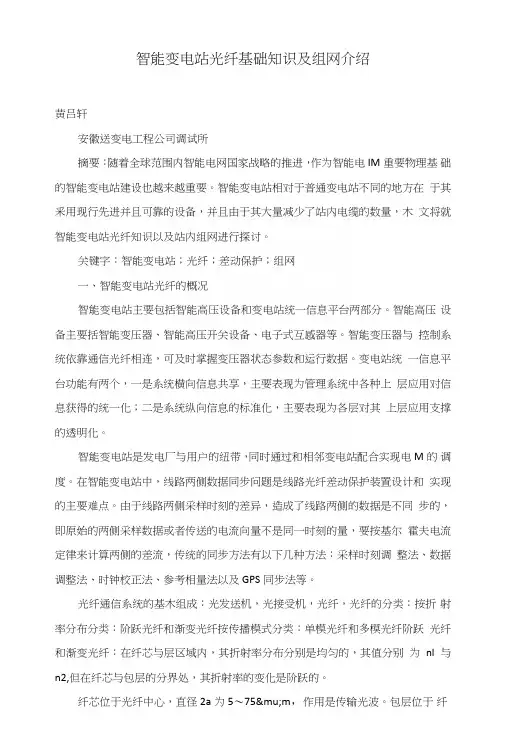

智能变电站光纤基础知识及组网介绍黄吕轩安徽送变电工程公司调试所摘要：随着全球范围内智能电网国家战略的推进，作为智能电IM重要物理基础的智能变电站建设也越来越重要。
智能变电站相对于普通变电站不同的地方在于其釆用现行先进并且可靠的设备，并且由于其大量减少了站内电缆的数量，木文将就智能变电站光纤知识以及站内组网进行探讨。
关键字：智能变电站；光纤；差动保护；组网一、智能变电站光纤的概况智能变电站主要包括智能高压设备和变电站统一信息平台两部分。
智能高压设备主要括智能变压器、智能高压开关设备、电子式互感器等。
智能变压器与控制系统依靠通信光纤相连，可及时掌握变压器状态参数和运行数据。
变电站统一信息平台功能有两个，一是系统横向信息共享，主要表现为管理系统中各种上层应用对信息获得的统一化；二是系统纵向信息的标准化，主要表现为各层对其上层应用支撑的透明化。
智能变电站是发电厂与用户的纽带，同时通过和相邻变电站配合实现电M的调度。
在智能变电站中，线路两侧数据同步问题是线路光纤差动保护装置设计和实现的主要难点。
由于线路两侧采样时刻的差异，造成了线路两侧的数据是不同步的，即原始的两侧采样数据或者传送的电流向量不是同一时刻的量，要按基尔霍夫电流定律来计算两侧的差流，传统的同步方法有以下几种方法：采样时刻调整法、数据调整法、时钟校正法、参考相量法以及GPS同步法等。
光纤通信系统的基木组成：光发送机，光接受机，光纤，光纤的分类：按折射率分布分类：阶跃光纤和渐变光纤按传播模式分类：单模光纤和多模光纤阶跃光纤和渐变光纤：在纤芯与层区域内，其折射率分布分别是均匀的，其值分别为nl与n2,但在纤芯与包层的分界处，其折射率的变化是阶跃的。
纤芯位于光纤中心，直径2a为5〜75μm，作用是传输光波。
包层位于纤芯外层，直径2b为100〜150μm,作用是将光波限制在纤芯中。
纤芯和包层即组成裸光纤，两者采用高纯度二氧化硅(SiO2)制成，但为了使光波在纤芯中传送，砬对材料进行不同掺杂，使包层材料折射率n2比纤芯材料折射率nl小，即光纤导光的条件是nl>n2. 一次涂敷层是为了保护裸纤而在其表面涂上的聚氨基甲酸乙脂或硅酮树脂层，厚度一般为30〜150μm。
光纤通信原理及基础知识
t D • Δ PMD= pmd * LΛ0.5
•
PMD Link
y=
1
n
n k 1
x
2 k
1 2
• PMDQ :99.99% probability of 100000 y
光纤的基本参数
光纤的光学及传输特性参数之一------偏振模色散受限的最大理 论传输距离
偏振模色散受限的最大理论传输距离
光纤的通信原理及基础知识
第一章 光纤通信的基本原理 第二章 光纤的基本结构和分类 第三章 光纤的基本参数 第四章 光纤的制造方法
第一章 光纤、光缆的基本知识
§1.1 光纤通信的基本原理
信号 处理
发送端
光波导
信号 处理
接收端
光纤通信的基本原理
频谱分配
电磁波谱
低频
高频
微波
直流电
LW MW KW UKW dm cm
微观弯曲损耗：是指光纤受到不均匀应力的作
用，光纤轴产生的微小不规则弯曲所引入的附加损耗。
光纤的基本参数
参数典型值 光纤的光学及传输特性参数之一------
• 模场直径： • 衰减系数：
• 色散系数：
• 偏振模色散：
• 截止波长： • 弯曲损耗：
•1310nm: 8-10m; 1550nm: 9-11m
包层(SiO2+F )掺氟二氧化硅
125 µm
标准单模光纤
标准梯度折射率分布多模光纤
涂层(acrylic) 250 µm
涂层 250 µm
涂层
力学影响的防护
塑料光纤
涂层 1000 µm
光纤的基本结构和分类
光纤的分类
按材料分类：
光纤通信基本知识
一、光纤通信的基本知识（一）光纤通信的概念1870年的一天，英国物理学家丁达尔到皇家学会的演讲厅讲光的全反射原理，他做了一个简单的实验：在装满水的木桶上钻个孔，然后用灯从桶上边把水照亮。
结果使观众们大吃一惊。
人们看到，放光的水从水桶的小孔里流了出来，水流弯曲，光线也跟着弯曲，光居然被弯弯曲曲的水俘获了。
这些现象引起了丁达尔的注意，经过他的研究，发现这是由于全反射的作用，由于水等介质密度由于比周围的物质（如空气）大，即光从水中射向空气，当入射角大于某一角度时，折射光线消失，全部光线都反射回水中。
表面上看，光好像在水流中弯曲前进。
后来人们造出一种透明度很高、粗细像蜘蛛丝一样的玻璃丝──玻璃纤维，当光线以合适的角度射入玻璃纤维时，光就沿着弯弯曲曲的玻璃纤维前进。
由于这种纤维能够用来传输光线，所以称它为光导纤维。
（视频）光纤通信的原理是：在发送端首先要把传送的信息(如话音)变成电信号，然后调制到激光器发出的激光束上，使光的强度随电信号的幅度(频率)变化而变化，并通过光纤发送出去；在接收端，检测器收到光信号后把它变换成电信号，经解调后恢复原信息。
（视频）（二）光纤通信的发展光纤通信是现代通信网的主要传输手段，它的发展历史只有一二十年，已经历三代：短波长多模光纤、长波长多模光纤和长波长单模光纤。
采用光纤通信是通信史上的重大变革，美、日、英、法等20多个国家已宣布不再建设电缆通信线路，而致力于发展光纤通信。
中国光纤通信已进入实用阶段。
（三）光纤通信的优缺点1、光纤通信的优点现代通信网的三大支柱是光纤通信、卫星通信和无线电通信，而其中光纤通信是主体，这是因为光纤通信本身具有许多突出的优点：①频带宽，通信容量大。
光纤可利用的带宽约为50000GHz，1987年投入使用的1.7Gb/s光纤通信系统，一对光纤能同时传输24192路电话，2.4Gb/s系统，能同时传输30000多路电话。
频带宽，对于传输各种宽频带信息具有十分重要的意义，否则，无法满足未来宽带综合业务数字网(B-ISDN)发展的需要。
光缆通信的组网和搭建
光缆通信的组网和搭建光缆通信是现代通信技术中最重要的一种技术，其应用广泛，不仅在互联网领域中被广泛使用，也在电视、电话和监视等领域中得到广泛应用。
在光缆通信的网络和搭建方面，有一定的技术需求和操作步骤。
本文将详细介绍光缆通信的组网和搭建的相关内容。
一、光缆通信的基本原理光缆通信的基本原理基于光传输的功能，它利用光纤将信息从一个地方传输到另一个地方。
当信息经过光纤时，光的电磁波信号会被传输到另一个地方。
因为光的传输速度非常快，所以光缆通信传输数据非常快，而且具有很强的抗干扰能力和高速性能。
二、光缆通信的组网和搭建在实际应用中，光缆通信是需要建立一个网络基础设施的，但这种网络不像传统的有线网络那样建立复杂、高昂的设施，相反，它的建设相对简单、低成本，通常只需要简单的设备和技术就可以实现。
1. 光缆线路规划光缆线路规划是光缆通信搭建的第一步，它需要确定传输点和光缆的线路路线。
此外，规划还需要考虑光缆线路的距离和传输信号强度等因素，以确保网络能够稳定、可靠地运行。
2. 光缆布局和链接光缆布局是光缆通信搭建的关键步骤之一，它需要确定光缆的长度、形状和长度等方面的因素。
此外，布局还需要考虑光缆的安装位置、布置方式和链接方式等因素。
这些步骤的目标是确保光缆线路的稳定可靠和优质传输。
3. 光缆连接方法光缆连接的方式有很多，其中常用的包括光纤预接式连接、机械式连接、快接式连接和旋转式连接等方法。
这些方法都可以用于连接光缆，以实现网络的搭建和运行。
4. 光缆保护光缆保护是必不可少的，它可以帮助保护光缆的传输质量和稳定性，并防止工作中发生意外损坏和故障。
为此，我们可以采用多种方法进行保护，如灌胶、焊接、缠绕等。
5. 光缆故障排除光缆通信在运行过程中难免会发生故障和损坏，因此我们需要采取相应的方法进行排除。
常见的故障排除方法包括使用光检器、光功率计等工具进行测试和诊断，找出损坏部分，然后进行修复和更换等操作。
三、总结光缆通信是一种快捷、高效、可靠的传输方式，它在现代化社会的通信和互联网领域中发挥着重要作用。
光纤组网方案
光纤组网方案引言随着信息技术的迅速发展，光纤网络已经逐渐取代了传统的铜线网络成为了一种常见的组网方式。
光纤网络具有高速、大带宽、低延迟等优点，已广泛应用在数据中心、企业网络等多个领域。
本文将介绍光纤组网方案的基本原理和具体操作步骤。
一、光纤组网原理光纤组网是利用光纤的传输特性，在不同设备之间建立光纤通信链路，将数据传输的过程。
光纤组网主要涉及以下三个方面的原理：1. 光纤通信原理光纤通信是利用光信号在光纤中的传输进行信息交换的过程。
光纤具有高带宽、低损耗和抗干扰能力强的特点，可以实现高速和稳定的数据传输。
2. 光模块原理光模块是光纤组网中的重要组成部分，负责将电信号转化为光信号，并在光纤之间进行传输。
常见的光模块有光口转换器、光纤收发器等。
光模块的选择和配置对于光纤组网的稳定性和性能具有重要影响。
3. 光纤交换机原理光纤交换机是光纤组网中的关键设备，负责光信号的接收和转发。
光纤交换机根据数据包的目的地址，实现数据包的转发和路由功能。
光纤交换机的选型和部署对于整个光纤组网的效率和可靠性起着至关重要的作用。
二、光纤组网的实施步骤光纤组网的实施步骤可以分为以下几个阶段：1. 网络规划在光纤组网前，需要进行光纤网络的规划。
根据实际需求和网络拓扑结构，确定需要布置光纤的位置和数量。
同时，还需要考虑光纤的走向和布线方式，以保证光纤连接的稳定性和可靠性。
2. 光纤选材和预算根据网络规划确定的光纤数量和位置，选择合适的光纤材料和规格。
不同场景和需求可能需要不同类型的光纤，例如单模光纤和多模光纤。
此外，还需要根据实际情况进行预算，包括光纤材料费用、设备费用、安装工程费用等。
3. 光纤安装和连接根据网络规划和选材确定的光纤位置，进行光纤的安装和连接工作。
这包括固定光纤到机架或墙壁上，以及进行光纤的打磨、熔接和连接工作。
在光纤连接过程中，需要确保光纤的质量和连接的稳定性，以避免光纤连接不良导致的传输问题。
4. 光纤测试和调试在光纤组网完成后，需要进行光纤测试和调试。
光纤组网基础知识

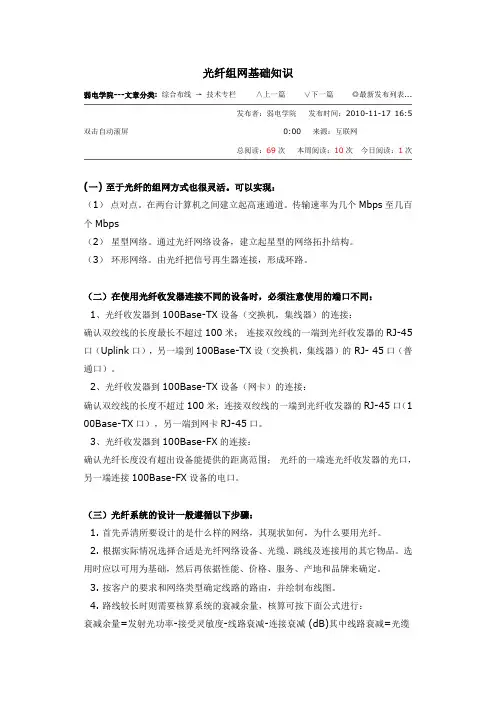

光纤组网基础知识弱电学院---文章分类: 综合布线→技术专栏∧上一篇∨下一篇◎最新发布列表...双击自动滚屏发布者：弱电学院发布时间：2010-11-17 16:50:00 来源：互联网总阅读：69次本周阅读：10次今日阅读：1次(一) 至于光纤的组网方式也很灵活。
可以实现：（1）点对点。
在两台计算机之间建立起高速通道。
传输速率为几个Mbps至几百个Mbps（2）星型网络。
通过光纤网络设备，建立起星型的网络拓扑结构。
（3）环形网络。
由光纤把信号再生器连接，形成环路。
（二）在使用光纤收发器连接不同的设备时，必须注意使用的端口不同：1、光纤收发器到100Base-TX设备（交换机，集线器）的连接：确认双绞线的长度最长不超过100米；连接双绞线的一端到光纤收发器的RJ-45口（Uplink口），另一端到100Base-TX设（交换机，集线器）的 RJ- 45口（普通口）。
2、光纤收发器到100Base-TX设备（网卡）的连接：确认双绞线的长度不超过100米；连接双绞线的一端到光纤收发器的RJ-45口（1 00Base-TX口），另一端到网卡RJ-45口。
3、光纤收发器到100Base-FX的连接：确认光纤长度没有超出设备能提供的距离范围；光纤的一端连光纤收发器的光口，另一端连接100Base-FX设备的电口。
（三）光纤系统的设计一般遵循以下步骤：1. 首先弄清所要设计的是什么样的网络，其现状如何，为什么要用光纤。
2. 根据实际情况选择合适是光纤网络设备、光缆、跳线及连接用的其它物品。
选用时应以可用为基础，然后再依据性能、价格、服务、产地和品牌来确定。
3. 按客户的要求和网络类型确定线路的路由，并绘制布线图。
4. 路线较长时则需要核算系统的衰减余量，核算可按下面公式进行：衰减余量=发射光功率-接受灵敏度-线路衰减-连接衰减 (dB)其中线路衰减=光缆长度×单位衰减；单位衰减与光纤质量有很大关系，一般单模为0.4~0.5dB/km；多模为2~4dB/km。
光猫使用教程了解光纤入户网络的基本知识
光猫使用教程了解光纤入户网络的基本知识光猫使用教程: 了解光纤入户网络的基本知识光纤入户网络已经成为现代家庭和办公环境中的主要网络连接方式。
而光纤网络的核心设备之一就是光猫。
本教程将详细介绍光猫的使用方法和相关基础知识，帮助大家更好地了解和使用光纤入户网络。
一、光猫简介光猫，全称为光纤猫头，是一种用于光纤入户网络中光信号与电信号相互转换的设备。
它的主要功能是将光纤传输的信号转换成电信号，连接电信运营商的网络和用户的终端设备。
光猫通常具有以下几个重要的接口和指示灯：1. 光纤接口：用于连接光纤到光猫的端口。
通常是一个SC/APC或者SC/UPC接口。
2. WAN口：Wide Area Network（广域网）接口，用于与运营商的网络相连。
3. LAN口：Local Area Network（局域网）接口，可以连接多台电脑或其他终端设备。
4. 电源口：用于连接光猫的电源适配器。
5. 状态指示灯：用于显示光猫的工作状态，包括电源、光信号和网络连接状态等。
二、光猫的安装与设置1. 查看光猫型号和接口类型：在使用光猫之前，我们需要了解光猫的型号和接口类型。
不同型号的光猫可能有着不同的设置和接口布局，所以在使用之前要先确认光猫型号和接口类型，并了解其对应的用户手册或说明书。
2. 确定光猫位置：由于光猫是光纤入户网络的核心设备，所以需要选择一个合适的位置进行安装。
通常情况下，光猫会放置在离入户光纤接口较近的位置，连同其它设备（如路由器）一同放置于通信设备区域。
3. 连接光纤：将光纤线连接到光猫的光纤接口上，确保连接牢固。
注意光纤接口的面向，在连接时要与线芯对齐，并轻轻旋转使其与线芯充分接触。
4. 连接电源：将光猫的适配器插头插入电源口，同时将适配器的插头插入电源插座。
确保电源连接正确，适配器工作正常。
5. 连接终端设备：将电脑或其他终端设备的网线插入光猫的LAN 口。
如果需要连接多个设备，可以使用交换机或路由器将多个设备连接至光猫的LAN口。
光纤组网基础知识-(2)---光纤跳线、尾纤、连接器、法兰盘、耦合器
l单模光纤(SMF，Single Mode Fiber)，纤芯较细，只能传一种模式的光。
因此，其模间色散很小，适用于远程通讯。
2. 光纤直径光纤直径一般采用纤芯直径/包层直径的表示方法，单位μm。
例如：9/125μm表示光纤中心纤芯直径为9μm，光纤包层直径为125μm。
H3C低端系列以太网交换机推荐使用的光纤直径如下：l G.652常规单模光纤：9/125μml常规多模光纤：62.5/125μml G.651多模光纤：50/125μm（多模VCSEL激光器选用）接口连接器类型接口连接器用于连接可插拔模块及相应的传输媒质。
H3C低端系列以太网交换机支持的光模块所采用的光纤连接器有两种：SC连接器和LC连接器。
1. SC连接器SC（Subscriber Connector Standard Connector，标准光纤连接器），外观图如图1-1所示。
图1-1 SC连接器外观图2. LC连接器LC（Lucent Connector or Local Connector，朗讯连接器），外观图如图1-2所示。
图1-2 LC连接器外观图注意：为了保护光纤连接器的清洁，请务必保证在未连接光纤时盖上防尘帽。
光纤使用注意：光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
R>一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。
其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端。
光纤组网方案
光纤组网方案1. 引言光纤网络是一种高速、高带宽、低延迟的网络连接技术，逐渐取代了传统的铜质电缆组网。
在现代IT系统中，光纤组网方案已经成为主流选择。
本文将介绍光纤组网方案的基本原理、工作方式以及其优势，帮助读者深入理解和应用光纤组网技术。
2. 光纤组网基本原理光纤组网是利用光纤传输信号的一种组网方式。
其基本原理是通过将数字信号转化为光信号，经过光纤传输，再将光信号转化为数字信号。
光纤组网使用的光纤是一种由光纤芯和包覆层组成的纤维材料，能够通过内部的光射线实现信号的传输。
3. 光纤组网的工作方式光纤组网通过将光传输信号的方式实现网络连接。
典型的光纤组网方案包括主干网、分布网和接入网三个层次。
主干网是整个网络的核心，负责连接不同地点的分布网；分布网将信号传输到具体的用户终端；接入网则连接用户终端设备，实现信号的传输和接收。
4. 光纤组网的优势相比传统的铜质电缆组网，光纤组网具有以下优势：4.1 高速传输光纤组网的传输速度非常高，远超过铜质电缆组网。
光纤的传输速率可达到几十Gbps甚至更高，满足了大容量数据传输的需求。
4.2 高带宽光纤组网的带宽较宽，能够同时传输多个信号，保证了网络的正常运行和快速数据交换。
4.3 低延迟光纤传输速度快，信号在传输过程中的延迟很低，确保了实时数据传输的准确性和可靠性。
4.4 抗干扰性强光纤组网的信号传输不受电磁干扰的影响，避免了信号质量下降和数据丢失的情况。
4.5 无安全隐患光纤组网的信号不会泄露，提供了高度的数据安全性。
4.6 节省空间光纤组网的线缆体积小巧，安装灵活，可以节省空间。
5. 光纤组网应用场景光纤组网广泛应用于以下场景：5.1 数据中心光纤组网在数据中心中扮演着重要的角色。
数据中心需要高速、稳定的网络连接，以满足大量数据的存储和处理需求。
5.2 企业网络光纤组网适用于企业内部网络的构建，提供高速、可靠的数据传输和互联。
5.3 远程办公光纤组网可实现远程办公场景中的高效数据传输，满足跨地域协作的需求。
组网相关知识点总结图
组网相关知识点总结图一、组网基础知识1.1 组网概念组网是指将多个设备或系统通过一定的连接方式进行联接，从而实现设备之间的互相通信、数据传输和资源共享。
在各种通信和网络领域中，都需要通过组网技术来构建通信系统和网络架构，以满足不同的通信需求。
1.2 组网的分类根据组网的不同特点和应用场景，可以将组网技术分为有线组网和无线组网两大类。
有线组网是指通过物理线缆连接设备和系统，主要包括以太网、局域网、广域网等；无线组网是指通过无线信号进行设备之间的通信和连接，主要包括蜂窝网络、Wi-Fi、蓝牙等。
1.3 组网的基本原理组网的基本原理是通过一定的连接方式将多个设备连接在一起，形成一个整体网络结构，在这个网络结构中，设备之间可以直接进行通信和数据传输。
在组网过程中，需要考虑网络拓扑结构、传输介质、通信协议等因素。
1.4 组网的应用场景组网技术广泛应用于各种通信和网络系统中，包括企业网络、数据中心、工业自动化、智能家居、物联网等领域。
通过组网技术，可以实现设备之间的互联互通，提高通信效率和数据传输速度，满足各种通信需求。
二、有线组网技术2.1 以太网以太网是一种常用的有线组网技术，是一种基于CSMA/CD协议的局域网通信技术。
以太网采用双绞线或光纤作为传输介质，可以实现设备之间的高速数据传输，广泛应用于企业网络和数据中心等场景。
2.2 局域网局域网是指将位于同一地理区域内的多台计算机设备互联起来，实现资源共享和通信服务。
局域网可以采用以太网、令牌环、FDDI等不同的组网技术，是企业内部通信和数据传输的重要手段。
2.3 广域网广域网是指连接在不同地理区域内的多台计算机设备，通过远距离通信线路进行联接，实现远程通信和数据传输。
广域网可以采用X.25、帧中继、ATM等不同的组网技术，是不同地域之间通信和数据交换的重要手段。
2.4 有线组网的特点和优势有线组网技术具有传输速度快、传输稳定性好、安全性高等优点，适用于对传输速度要求较高的场景，如企业网络和数据中心等。
关于光纤的基础知识
关于光纤的基础知识一、光纤接入网的拓朴结构电信网络最基本的拓朴结构有线形、星形和环形，由这3种基本结构组合而成的有双星形。
环形／星形、双环形、树形、网状网等等。
其中线形、星形（包括多星形）、树形、网状网结构是适用于光纤接入网的拓朴结构。
1．线形网络结构上、下业务灵活，可以节省光纤，简化设备，因此有广泛的应用前景。
2星形网络结构无论是其容量还是其业务服务内容都可以根据需要进行扩容、升级；并且，多星形结构馈线部分的复用系数很大，所以，采用星形类结构，可以大大节省光纤数量和建设成本，是光纤投入网发展中最主要的网络拓朴结构。
3．树形网络结构适用于广播式信息传递，其应用有一定的局限性。
但是在有线电视或采用TDMA或CDMA技术的电信光源光网络（PON）中有很大的应用前景。
4网状网结构经济、灵活、维护运行费用低，网络升级方便，在接入网中具有很大的优越性。
二、光纤用户接入系统的组成目前，接入网的用户终端设备都属于电气设备（如计算机。
电话机、传真机、电话机等），所以在局端和用户端之间，以光波作为载波，光纤作为传输媒介时，在两端都要进行光信号与电信号之间的转换。
光通信系统的组成主要有光源、光纤、光检测器。
发端的光源在电信号的作用下，发出与之时应的光信号，完成电／光转换的任务。
常用的光源有半导体激光二极管和半导体发光二极管。
接收端收到从发端经过光纤送来的光载波时，首先由光检测器把收到的光信号转换成对应的电信号，再经过放大均衡，还原成所需要的电信号。
可见，光检测器是光信号接收的关键器件。
在光纤通信中，常用的光检测器有PIN光电二极管和雪崩光电二极管。
光纤在信号的传输过程中起着媒介的作用。
光纤按其传输模式可分为单模光纤和多模光纤。
在光纤中只能传送一个模式时称为单模光纤，同时传送多个模式时称为多模光纤。
目前，在光纤通信系统中使用的载波波长有3个：0.85pm、1.31pm、1.55pm。
第1代光纤通信系统使用的是0.85pm波长，多模光纤；第2、3代光纤通信系统使用的是1.31pm 波长，多模光纤和单模光纤；最新的第4代光纤通信系统是用1.55pm波长，单模光纤。
光纤组网的基础知识
光纤组网基础知识一、光纤的构造、种类、接线、规格光纤的构造通讯用光纤是由通过内部全反射来传输光信号的玻璃构成的。
玻璃光纤的标准直径为125微米（0.125毫米），表面覆盖有直径250微米或900微米的树脂保护涂敷层。
玻璃光纤的传送光的中心部分称为“纤芯”，其周围的包层的折射率比纤芯低，从而限制了光的流失。
石英玻璃非常脆弱，因此覆有保护涂层。
通常有三种典型的光纤涂敷层。
一次涂敷光纤覆有直径为0.25毫米紫外线固化丙烯酸树脂涂敷层的光纤。
其直径非常小，增加了光缆内可容纳光纤的密度，使用非常普遍。
二次涂敷光纤亦称为紧包缓冲层光纤或半紧包缓冲层光纤。
光纤表面覆有直径为0.9毫米的热塑性树脂。
与0.25毫米的光纤相比，其具有更坚固，易操作的优点。
广泛应用于局域网布线及光纤数量较少的光缆。
带状光纤带状光纤提高了连接器组装的效率，有利于多芯融接，从而提高了作业效率。
带状光纤由4根、8根或12根不同颜色的光纤组成,芯纤数最大可达1,000根。
光纤表层覆有紫外线固化丙烯酸脂材料，使用标准光纤剥套钳便可轻松去除涂敷层，方便多芯融接或取出单个光纤。
使用多芯融接机，带状光纤可一次性融接，在光纤数量多的光缆中能轻易识别出来。
光纤种类以下是对最常用的通信光纤种类的描述。
MMF（多模光纤）- OM1光纤或多模光纤（62.5⁄125）- OM2⁄OM3光纤（G.651光纤或多模光纤（50⁄125））SMF（单模光纤）- G.652（色散非位移单模光纤）- G.653（色散位移光纤）- G.654（截止波长位移光纤）- G.655（非零色散位移光纤）- G.656（低斜率非零色散位移光纤）- G.657（耐弯光纤）只要光预算允许，技术上来讲,任何合适的光纤都可应用于FTTx技术，但FTTx技术最常用的光纤为G.652和G.657。
G.651（多模光纤）G.651主要应用于局域网，不适用于长距离传输，但在300至500米的范围内，G.651是成本较低的多模传输光纤。
光纤通信基础知识ppt课件
光检测器广泛应用于光纤通信、光传 感、激光雷达等领域，特别是在高速、 长距离的光纤通信系统中，光检测器 的作用尤为关键。
光放大器
光放大器是光纤通信系统中的关键器件之一，主要分 为掺铒光纤放大器（EDFA）和拉曼光纤放大器（RA）
两类。
输入 标题
作用
光放大器的作用是对光信号进行放大，补偿光纤传输 过程中的光信号损耗，提高光纤通信系统的传输距离 和稳定性。
光检测器
分类
光检测器是光纤通信系统中的另一重 要器件，主要分为光电二极管（PIN） 和雪崩光电二极管（APD）两类。
性能参数
光检测器的性能参数包括响应度、带 宽、噪声等，这些参数直接影响着光 纤通信系统的接收灵敏度和动态范围。
作用
光检测器的作用是将光信号转换为电 信号，从而实现光信号的接收和检测。
模拟光纤通信系统的应用
03
在音频广播、视频传输等领域得到广泛应用。
光纤通信系统设计
01
光纤通信系统设计的基本原则
确保系统的传输性能、稳定性、可靠性和经济性。
02
光纤通信系统设计的主要内容
包括光源、光检测器、光纤、中继器和放大器等器件的选择和配置。
03
光纤通信系统设计的优化
通过采用先进的调制技术、编码技术等手段，提高系统的传输性能和容
性能参数
光源的性能参数包括波长、光谱宽度、输出功率、阈值电 流等，这些参数对光纤通信系统的性能和稳定性有着重要 影响。
作用
光源的作用是将电能转换为光能，为光纤通信系统提供光 信号。
应用场景
光源广泛应用于光纤通信、光传感、光谱分析等领域，特 别是在长距离、大容量的光纤通信系统中，光源的作用尤 为重要。
光纤通信发展历程
全面讲解光纤、光模块、光纤交换机、光模块组网设计与案例
全面讲解光纤、光模块、光纤交换机、光模块组网设计与案例光纤组网已是当今建筑智能化弱电行业里一种常见的组网方式，组建远距离无线、监控网络时，往往需要使用光纤进行连接通信，使用光纤收发器是经济适用型做法，尤其是在室外的使用。
其实光纤收发器不仅可以成对使用，还可以配合光纤交换机使用。
光纤、光模块、光纤交换机、光模块组网知识分享光纤由玻璃或塑料制成的纤维，用于传输光信号。
传输原理是'光的全反射’。
具有保密性好、重量轻、抗干扰能力强、距离远、数据带宽高的优点，光纤支持的传输速率包括100Mbps，1Gbps，10Gbps及更高。
光纤分类光纤传输的常用波长有：850、1310、1490、1550nm，按照光纤传输光信号模式分为单模光纤（SMF）和多模光纤（MMF）：单模光纤：只能传输一种模式的光，适用于长距离传输。
多模光纤：可以传输多种模式的光，适用于机房内等短距离传输。
光纤的常见接口类型光模块光模块分类按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。
按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。
按波长：常规波长、CWDM、DWDM等。
按模式：单模光纤（黄色）、多模光纤（橘红色）。
按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。
封装形式是光模块基本原理光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。
由两部分组成：接收部分和发射部分。
接收部分实现光-电变换，发射部分实现电-光变换。
发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。
接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。
光纤重要基础知识点
光纤重要基础知识点
光纤是一种用于传输光信号的细长柔韧的光学纤维。
光纤作为一种高效、高速、大带宽的通信传输介质，在现代通信领域中发挥着重要的
作用。
下面我们将介绍一些光纤的重要基础知识点。
1. 光纤的结构：光纤由一个或多个玻璃或塑料制成的芯线和包裹在外
面的护套组成。
光纤的芯线是光信号传输的核心部分，护套则起到保
护和绝缘的作用。
2. 光纤的工作原理：光信号通过光纤内的多次全反射来进行传输。
当
光信号从光纤的一端进入时，在芯线内部不断发生全反射，从而使光
信号沿着光纤的长度传播。
光信号会在光纤两端的光接口处进行转换，从光纤中释放出或接收光信号。
3. 光纤的优势：相比传统的电缆传输方式，光纤具有许多优势。
光纤
传输速度快，能够支持大容量的数据传输；光纤抗干扰能力强，不受
电磁干扰和辐射影响；光纤传输距离远，信号衰减较小；光纤重量轻、体积小，便于安装和布线等。
4. 光纤的应用领域：光纤广泛应用于通信、互联网、计算机网络、医疗、军事、航天等领域。
在通信领域中，光纤网络被广泛应用于长途
电话、宽带接入、数据中心连接等。
5. 光纤的分类：根据光纤的制作材料和结构不同，可以将光纤分为多
种类型，如单模光纤和多模光纤、塑料光纤和玻璃光纤等。
每种类型
的光纤在不同的应用场景中有着各自的特点和适用性。
总的来说，了解光纤的基础知识对于我们理解现代通信技术的发展和
使用具有重要意义。
光纤作为一种高效可靠的通信传输介质，不断推动着信息技术的进步和创新。
光纤工程组网方案
光纤工程组网方案一、绪论随着信息技术的发展和应用需求的日益增加，光纤通信技术已成为现代通信领域的主流技术。
光纤通信系统因其带宽大、传输速度快、抗干扰能力强、传输距离远、信号传输可靠等优点，被广泛应用于各个领域。
光纤工程组网方案是建立光纤通信系统的重要环节，它直接影响着光纤通信系统的性能和稳定性。
本文将围绕光纤工程组网的原理、技术方案、工程实施、设备选型、工程验收等方面展开论述，为光纤工程组网提供一套完整的方案。
首先，我们将介绍光纤通信的基本原理和主要技术方案，然后详细介绍光纤工程组网的实施步骤和注意事项，最后对光纤工程组网的设备选型和验收方法进行详细说明。
二、光纤通信基本原理和技术方案1. 光纤通信基本原理光纤通信是利用光纤作传输介质的通信方式。
其基本原理是利用光的全反射特性，使光信号在光纤中得以传输。
光纤通信系统主要包括光源、光纤、光接收器等组成部分。
光源发出的光信号经过调制和放大后，通过光纤传输到目的地，然后经过接收器解调得到信号。
2. 光纤通信技术方案光纤通信技术方案主要分为单模光纤和多模光纤两种。
单模光纤适用于长距离、高速传输，传输带宽大；多模光纤适用于短距离、低速传输，成本低廉。
在光纤通信系统的组网中，需要根据具体的传输距禓和传输需求选择合适的光纤技术方案。
三、光纤工程组网实施步骤和注意事项1. 光缆敷设在光纤工程组网中，光缆敷设是整个工程的第一步。
在选定敷设路径和方式后，应根据实际情况进行光缆的施工图设计和施工方案制定。
敷设过程中要注意保护光缆，防止光缆受损，影响通信质量。
2. 光纤连接光纤连接是光纤工程组网的关键环节。
在进行光纤连接时，应注意保证光纤的端面质量和连接质量。
同时，采用适当的连接方式和接口，保证光纤连接的稳定性和可靠性。
3. 光纤测试在光纤工程组网完成后，需要进行光纤测试，以保证光纤通信系统的性能和稳定性。
光纤测试主要包括光缆质量测试、连接质量测试、传输性能测试等。
在测试中，应选择合适的测试仪器和测试方法，确保测试结果的准确性和可靠性。
光纤通信原理及基础知识
光纤通信原理及基础知识
一、光纤通信原理
光纤通信的核心技术是光子学，它是利用光纤光缆中的光纤对光信号进行传播和传输。
光纤光缆是一种由多根光纤缆组成的电缆，用来传输可见光或近红外波长范围内的光信号。
它包含一根中心的内管，围绕着由若干根绝缘光缆组成的外面，以及外面包裹的电缆套管。
光纤具有比一般电线传输快和体积小的优势。
而且它可以传输的信息量比一般电线传输的信息量大得多，在数据传输，广播和电视节目传输，网络传输，数据中心和建筑物的内部数据传输，机场、地铁和高速列车的安全监控等场合有广泛的应用。
二、光纤通信基础知识
1、光纤的基本结构
光纤是由内管、纤芯、护套和外皮组成的。
内管是光纤的中心，由若干根细细的玻璃或塑胶的纤维组成，用来把发出的信号紧密包裹起来；纤芯则由抗光折射率差异的介质层组成，可以实现光子的数字信号传输；护套是中心纤芯的保护层，由特殊的材料构成，用以抗折和抗磨损；。
光纤局域网组建
光纤局域网组建光纤局域网组建是一项涉及光纤通信技术、网络架构设计、设备选型和安装调试等多个方面的复杂工程。
它能够提供高速、稳定、抗干扰性强的网络连接，非常适合数据传输量大、传输距离远、对网络质量要求高的应用场景。
以下是光纤局域网组建的一般步骤和注意事项：1. 需求分析：在组建光纤局域网之前，首先要进行需求分析，明确网络的规模、覆盖范围、数据传输速率、预算等因素。
需求分析是整个项目的基础，它决定了后续的网络设计和设备选型。
2. 网络设计：根据需求分析的结果，进行网络设计。
这包括网络拓扑结构的选择、光纤线路的布局、网络设备的配置等。
网络设计要考虑到实际的建筑结构、环境因素以及未来的扩展性。
3. 设备选型：选择合适的光纤通信设备是组建光纤局域网的关键。
这包括光纤交换机、光纤收发器、光纤连接器、光纤分光器等。
设备选型时要考虑到性能、兼容性、成本和售后服务等因素。
4. 光纤布线：光纤布线是光纤局域网组建中的重要环节。
需要根据网络设计图纸进行光纤的敷设，包括光纤的走向、固定、保护等。
光纤布线要遵循相关的标准和规范，确保光纤的质量和网络的稳定性。
5. 设备安装：在光纤布线完成后，进行网络设备的安装。
包括光纤交换机、光纤收发器等设备的安装和配置。
设备安装时要确保设备的稳定性和安全性，避免对光纤线路造成损伤。
6. 系统调试：设备安装完成后，进行系统的调试。
包括光纤链路的测试、网络性能的测试、设备的配置优化等。
系统调试要确保网络的稳定性和性能满足设计要求。
7. 网络优化：在系统调试的基础上，根据实际的网络运行情况，对网络进行优化。
包括调整网络配置、优化网络性能、解决网络故障等。
网络优化是一个持续的过程，需要根据网络的实际运行情况进行动态调整。
8. 维护管理：光纤局域网组建完成后，还需要进行长期的维护和管理。
包括网络设备的维护、光纤线路的检查、网络性能的监控等。
维护管理是保证网络长期稳定运行的关键。
通过以上步骤，可以组建一个高效、稳定、安全的光纤局域网。
光纤基础常识
光纤常识1、光模块：常见两种，GBIC（较大，占单板空间较大，不方便端口密集部署，早期较多使用），SFP（小巧，方便插拨，便于端口密集部署，目前使用普遍）如下图：GBICSFP2、光纤接口类型：常见两种，SC（大方头，常用于局方ODF侧），LC（小方头，常用于设备侧）如下图：大方头小方头其它的接口类型如下图：3、光跳纤：指由于组网的需要，尾纤的两头需要不同的接头时就需要跳纤。
常见的有LC/SC。
如下图：4、单模光纤和多模光纤及对应光接口：单模光纤通常用于长距离传输，多模光纤用于短距离传输。
多模光口的中心波长850nm，单模光口的中心波长通常有两种，1310nm（用于中距长距传输）和1550nm（用于长距超长距传输）5、工程中的注意事项：未使用的光接口要关闭发射端，处于shutdown状态。
单模口近距离尾纤互连，要添加衰减量和接口类型都合适的光衰，否则会烧坏接口。
光衰如下图：整个光路上的任何部分光纤转弯半径不能小于4cm，否则会使用光信号衰减严重甚至无法导通。
未连接到光口的尾纤接头一定要安装保护帽，防止灰尘附着，下次使用时光路不通。
正常工作接收光功率小于过载光功率3－5dBm，大于接收灵敏度3－5dBm。
法兰盘引入的光功率衰减：每个接插件衰减应该小于0.3dBm。
光纤距离引入的光功率衰减：每公里光纤衰减应该小于0.8dBm。
单模口互连使用单模光纤，多模口互连使用多模光纤。
无论是路由设备之间还是路由设备与传输设备之间，都要求直连口中心波长一致，不能一端是1310nm、另一端是1550nm。
6、工程中的光路打环测试：一个光模块有两个接口，使用一对尾纤。
Tx（发送口），Rx（接收口）设备侧端口只要能够收到对端发过来的光，端口指示灯就会正常点亮，而不管对端是否收到自己的发光。
所以工程中为定位点到点间的导通故障常使用“打环”测试法。
案例：设备A的G1/0/0光口使用一对尾纤连接到局方ODF架，ODF架再使用一对尾纤和设备B的G1/0/0光口相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤组网基础知识以下是有关光纤的一些小常识光纤的构造通讯用光纤是由通过内部全反射来传输光信号的玻璃构成的。
玻璃光纤的标准直径为125微米（0.125毫米），表面覆盖有直径250微米或900微米的树脂保护涂敷层。
玻璃光纤的传送光的中心部分称为“纤芯”，其周围的包层的折射率比纤芯低，从而限制了光的流失。
石英玻璃非常脆弱，因此覆有保护涂层。
通常有三种典型的光纤涂敷层。
一次涂敷光纤覆有直径为0.25毫米紫外线固化丙烯酸树脂涂敷层的光纤。
其直径非常小，增加了光缆内可容纳光纤的密度，使用非常普遍。
二次涂敷光纤亦称为紧包缓冲层光纤或半紧包缓冲层光纤。
光纤表面覆有直径为0.9毫米的热塑性树脂。
与0.25毫米的光纤相比，其具有更坚固，易操作的优点。
广泛应用于局域网布线及光纤数量较少的光缆。
带状光纤带状光纤提高了连接器组装的效率，有利于多芯融接，从而提高了作业效率。
带状光纤由4根、8根或12根不同颜色的光纤组成,芯纤数最大可达1,000根。
光纤表层覆有紫外线固化丙烯酸脂材料，使用标准光纤剥套钳便可轻松去除涂敷层，方便多芯融接或取出单个光纤。
使用多芯融接机，带状光纤可一次性融接，在光纤数量多的光缆中能轻易识别出来。
光纤种类以下是对最常用的通信光纤种类的描述。
MMF（多模光纤）- OM1光纤或多模光纤（62.5⁄125）- OM2⁄OM3光纤（G.651光纤或多模光纤（50⁄125））SMF（单模光纤）- G.652（色散非位移单模光纤）- G.653（色散位移光纤）- G.654（截止波长位移光纤）- G.655（非零色散位移光纤）- G.656（低斜率非零色散位移光纤）- G.657（耐弯光纤）只要光预算允许，技术上来讲,任何合适的光纤都可应用于FTTx技术，但FTTx技术最常用的光纤为G.652和G.657。
G.651（多模光纤）G.651主要应用于局域网，不适用于长距离传输，但在300至500米的范围内，G.651是成本较低的多模传输光纤。
ITU-T G.651光纤即OM2⁄OM3光纤或多模光纤（50⁄125）。
ITU-T推荐光纤中并没有OM1光纤或多模光（62.5⁄125），但它们在美国的使用仍非常普遍。
多模光纤（50⁄125）纤芯的反射率从中心到包层逐渐改变，使得多路光传输可以在同一速度下进行。
G.652光纤（色散非位移单模光纤）世界上最普遍的单模光纤。
可以将波长在1,310nm左右的使信号变形的色散降至最低。
您可将1550nm波长的工作窗口用于短距离传输或与色散补偿光纤或与模块共同使用。
G.652A⁄B是基本的单模光纤，G.652C⁄D是低水峰单模光纤G.653（色散位移光纤）此光纤可将在1,550nm波长左右的色散降至最低，从而使光损失降至最低。
G.654（截止波长位移光纤）G.654的正式名称为截止波长位移光纤，但普通称为低衰减光纤。
住友的Z光纤创造了15xxnm 波长范围内每千米衰减为0.154分贝的世界纪录。
可在400千米的范围内无需转发器传输。
低衰减的特性使得G.654光纤主要应用于海底或地面长距离传输，比如400千米无转发器的线路。
G.655（非零色散位移光纤）G.653光纤在1,550nm波长时色散为零，而G.655光纤则具有集中的或正或负的色散，这样就减少了DWDM系统中与相邻波长相互干扰的非线性现象的不良影响。
第一代非零色散位移光纤，如PureMetro®光纤具有每千米色散等于或低于5ps⁄nm的优点，从而使色散补偿更为简便。
第二代非零色散位移光纤，如PureGuide® 色散达到每千米10ps⁄nm 左右，使DWDM系统的容量提高了一倍。
G.656光纤（低斜率非零色散位移光纤）非零色散位移光纤的一种，对于色散的速度有严格的要求，确保了DWDM系统中更大波长范围内的传输性能。
G.657（耐弯光纤）ITU-T光纤系列中的最新成员。
根据FTTx技术的需求及组装应用而生的新产品。
G.657A光纤与G.652光纤兼容，G.657B光纤无需与传统单模光纤在连接上兼容。
光纤接线技术的分类光纤接线技术可以分为融接、机械绞接及连接器接线。
融接和机械绞接为永久性接线，连接器接线则可以反复拆装。
光连接器接线主要用于在光服务的运用和维护中必须切换的接线点，其他场所主要使用永久性接线。
光纤接线中出现损耗的原理光纤接线必须使光通过的纤芯部分对置，正确定位。
光纤的接线损耗主要由下列原因引起。
（1）轴偏移连接光纤之间的光轴偏移会引起接线损耗。
在通用的单模光纤的情况下，接线损耗大约为轴偏移量的平方乘以0.2的值。
（例如，在光源波长为1310nm的情况下，轴偏移量为1μm时，接线损耗约为0.2dB）（2）角度偏移连接光纤的光轴之间的角度偏移会引起接线损耗。
例如，如果融接之前用光纤切割刀切断的断面角度变大，光纤会以倾斜状态接线，因此必须注意。
（3）缝隙光纤端面之间的缝隙会引起接线损耗。
例如，如果用机械绞接连接的光纤端面没有正确贴合，就会引起接线损耗。
（4）反射光纤端面存在空隙时，由于光纤和空气的折射率不同，会因最大0.6dB程度的反射而引起接线损耗。
并且，为了防止断光，在光连接器上清洁光纤端面很重要。
但是在光纤端面以外的光连接器端面夹有垃圾也会出现损耗，因此，清洁所有的光连接器端面很重要。
融接的种类和原理融接是利用电极棒之间放电产生的热能使光纤融化为一体的接线技术。
融接方式分为以下两类。
（1）光纤芯调芯方式这是在显微镜下观察光纤的芯线，通过图像处理进行定位，使芯线的中心轴一致，然后进行放电的融接方式。
采用配置双向观察摄影机的融接机从两个方向进行定位。
（2）固定V型槽调芯方式这是采用高精度V型槽排列光纤，利用融化光纤时的表面张力所产生的调芯效果进行外径调芯的融接方式。
最近，由于制造技术的发展使光纤芯位置等的尺寸精度得到提高，因此，可以实现低损耗接线。
本方式主要用于多芯一次性接线。
融接作业的注意事项这是采用高精度V型槽排列光纤，利用融化光纤时的表面张力所产生的调芯效果进行外径调芯的融接方式。
最近，由于制造技术的发展使光纤芯位置等的尺寸精度得到提高，因此，可以实现低损耗接线。
本方式主要用于多芯一次性接线。
①插入光纤保护套管光纤保护套管用于保护在接线点露出的光纤。
由于保护套管无法补插，因此请不要忘记插入。
②去除芯线涂敷层因为要使光纤的玻璃部分露出，所以采用剥套钳去除涂敷层。
（注）由于去除涂敷层之后会在剥套钳上残留涂敷层废屑，因此，请去除涂敷层废屑并清洁刀刃。
（注）去除带状芯线的涂敷层时，使用加热式剥套钳。
为了稳妥地进行去除作业，请将涂敷层加热5秒左右，然后再去除涂敷层。
③清洁光纤去除涂敷后，用乙醇清洁玻璃部分。
（注）如果残留涂敷层废屑，融接时可能会出现轴偏移，接线损耗会增大，因此请仔细清扫。
（注）在多芯光纤的情况下，光纤前端之间会因酒精而粘在一起，有可能会在裁断光纤时引起裁断不良，因此，请用手指将光纤前端弹开。
④切断光纤按照裁断光纤的操作步骤进行裁断。
（注）裁断将决定融接时的损耗特性。
为了降低裁断不良，请注意清洁光纤切割刀的光纤拿持部和裁断刀刃。
（注）请注意不要碰撞或触摸裁断后的光纤前端。
否则会引起接线不良。
（注）请注意不要让光纤废屑到处乱洒。
⑤融接按照融接机的操作步骤进行融接作业。
（注）如果在融接机的V型槽和夹具上有垃圾，会因轴偏移而引起损耗异常，因此请充分清扫。
（注）如果具备接线前双向观察检查功能，便可以在接线前探测裁断状态的异常。
（注）光纤呈弯曲状态时，用手指轻轻捋直，使光纤朝下弯曲放置。
⑥融接部补强在光纤融接部套上光纤保护套管，在加热机上进行芯线补强。
（注）移动芯线时，请注意避免使光纤弯曲或扭曲。
否则会造成光缆破损断裂。
（注）设置光纤保护套管时，请使光纤保护套管的中心与接线部的中心基本保持一致。
（注）进行芯线补强时，请务必避免玻璃部分弯曲放置。
光纤的有关规定● 光纤芯直径适用于多模光纤的技术参数。
表示最接近光纤芯范围的外围圆的直径。
因为该值越小越能够实现宽带化，所以目前光纤芯直径一般为50µm。
● 模场直径(MFD)适用于单模光纤的技术参数。
表示传输模式的电场分布范围(光通道) 的直径。
光通常通过光纤芯范围，但是在单模光纤的情况下，光也会泄露到包层范围，因此，不按光纤芯直径而按MFD规定。
为此，MFD比光纤芯直径要大一些。
该值越小对校准精度的要求越高。
此外，连接的光纤之间的MFD的差越大接线损耗就越大。
● 包层直径最接近包层表面的圆的直径。
连接的光纤之间的包层直径的差越大接线损耗就越大。
● 光缆截止波长适用于单模光纤的技术参数。
如果以小于该值的波长使用，则不为单模。
该值由折射率分布和光纤芯的尺寸等光纤的构造来决定。
● 屏蔽等级屏蔽是指为了去除玻璃的缺陷等、提高结构的可靠性而给予整个光纤一定的伸长率，预先使低强度部分断裂的方法。
屏蔽等级表示该伸长率的值。
该值越大光纤的可靠性就越高。
● 传输损耗表示光纤传输光时两点之间的光功率的减少值，以下面的算式表示。
α=-(10⁄L) log (P2⁄P1)L:光缆长度P:入射光的功率P2:出射光的功率该值越大，光功率的减少就越大，因此，传输距离就越短。
● 传输频带适用于多模光纤的技术参数。
表示基带传输函数的大小减少到某个规定值(6dB) 的频率。
也就是说，它是表示到哪个频率为止能够使信号在不失真的状态下传输的值。
该值越大就越能够以高频率、大容量传输。
● 零色散波长适用于单模光纤的技术参数。
表示波长色散为零的波长。
如果以波长色散的绝对值较大的波长传输，色散会变大，光脉冲的失真也会变大。
将零色散波长设计在1310nm附近的光纤为通用SM。
设计在1550nm附近的光纤为色散位移光纤(DSF）。
● 零色散斜率适用于单模光纤的技术参数。
表示零色散波长的色散倾斜度。
如果零色散斜率较大，一般情况下各种波长的色散绝对值也会变大。
光缆部分的有关规定● 最大允许张力铺设光缆时可以施加的最大张力。
但是并不是铺设后也可以一直施加该张力，因此必须加以注意。
● 最小允许弯曲半径光缆能够弯曲的最小半径。
在铺设中和铺设后，最小弯曲半径会不同。
一般情况下的标准是：最小允许弯曲半径在铺设中为光纤半径的20倍，在铺设后为光纤半径的10倍。
● 适用温度范围可铺设光纤的温度环境。
一般情况下的标准是：如果在室外使用，适用温度范围为－20~＋60℃，如果在室内使用，适用温度范围为－10~＋40℃。
● 防水特性率一般情况下，对在地下铺设的光缆要求其具备防水特性。
试验方法有各种各样，本公司在常温下连续24小时进行以下试验时，一般以光缆内不会有3m程度以上程度的进水为标准，这个标准根据光缆的构造有所不同。
光连接器的有关规定● 接线损耗是连接光纤与光纤时，光从一方的光纤进入另一方的光纤时出现的损耗，用以下算式表示。
